Máquinas simples Profesor: Felipe Bravo Huerta

2 Máquina Simple Mecanismo sencillo que realiza un trabajo en un solo paso.

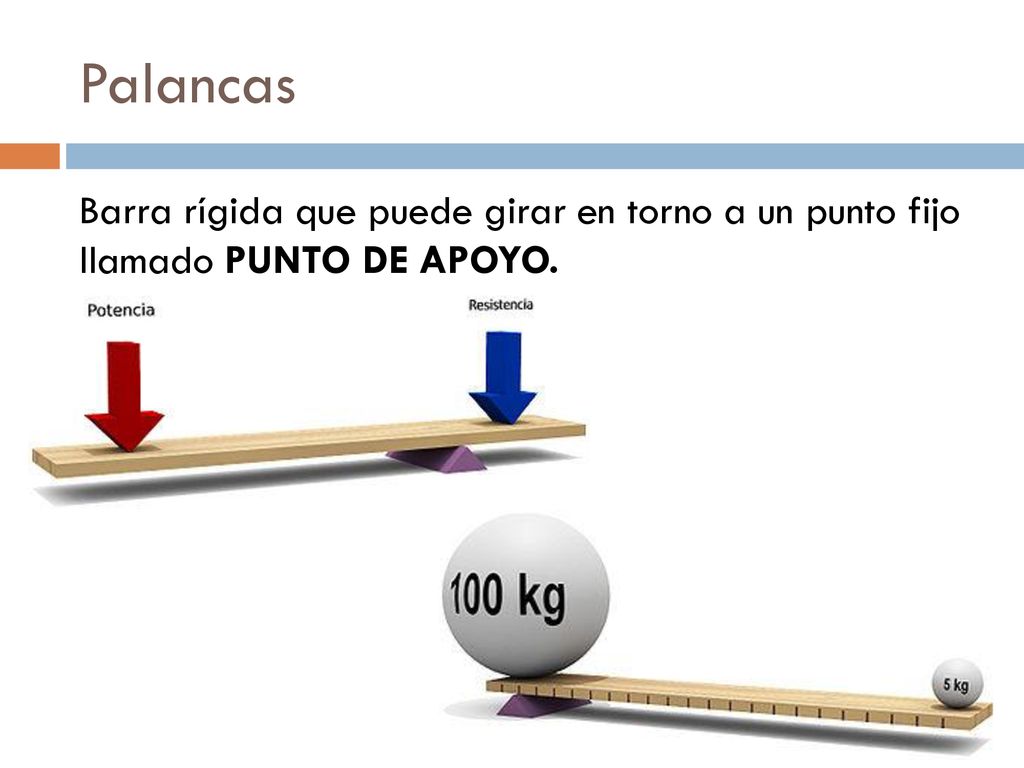

3 Palancas Barra rígida que puede girar en torno a un punto fijo llamado PUNTO DE APOYO.

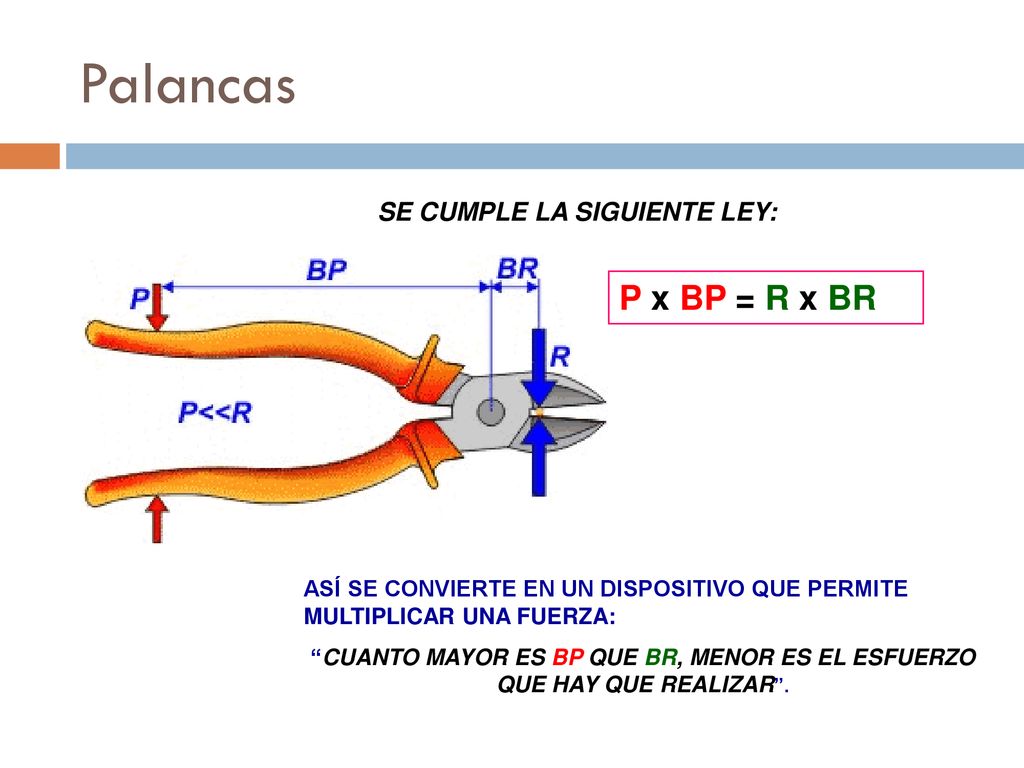

4 Palancas P x BP = R x BR SE CUMPLE LA SIGUIENTE LEY:
ASÍ SE CONVIERTE EN UN DISPOSITIVO QUE PERMITE MULTIPLICAR UNA FUERZA: “CUANTO MAYOR ES BP QUE BR, MENOR ES EL ESFUERZO QUE HAY QUE REALIZAR”.

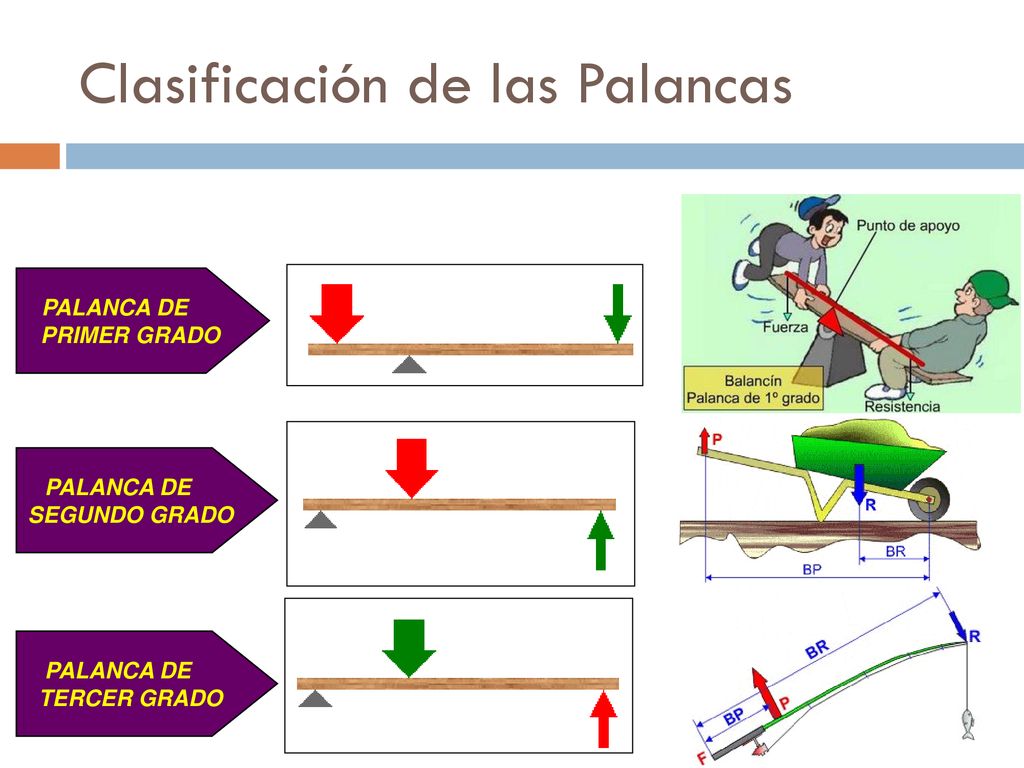

5 Clasificación de las Palancas
PALANCA DE PRIMER GRADO PALANCA DE SEGUNDO GRADO PALANCA DE TERCER GRADO

6 Palancas de Primer Grado

7 Palancas de Segundo Grado
EL BRAZO DE RESISTENCIA BR SIEMPRE SERÁ MENOR QUE EL DE POTENCIA BP. EN CONSECUENCIA: EL ESFUERZO O POTENCIA P SERÁ MENOR QUE LA CARGA O RESISTENCIA R

8 Palancas de Tercer Grado
EL BRAZO DE RESISTENCIA BR SIEMPRE ES MAYOR QUE EL DE LA POTENCIA BP. LUEGO, EL ESFUERZO SIEMPRE SERÁ MAYOR QUE LA CARGA. ENTONCES, ¿PARA QUÉ SIRVE? PERMITE CONSEGUIR GRANDES DESPLAZAMIENTOS DE LA RESISTENCIA CON PEQUEÑOS DESPLAZAMIENTOS DE LA POTENCIA.

9 Palancas en el Cuerpo Humano

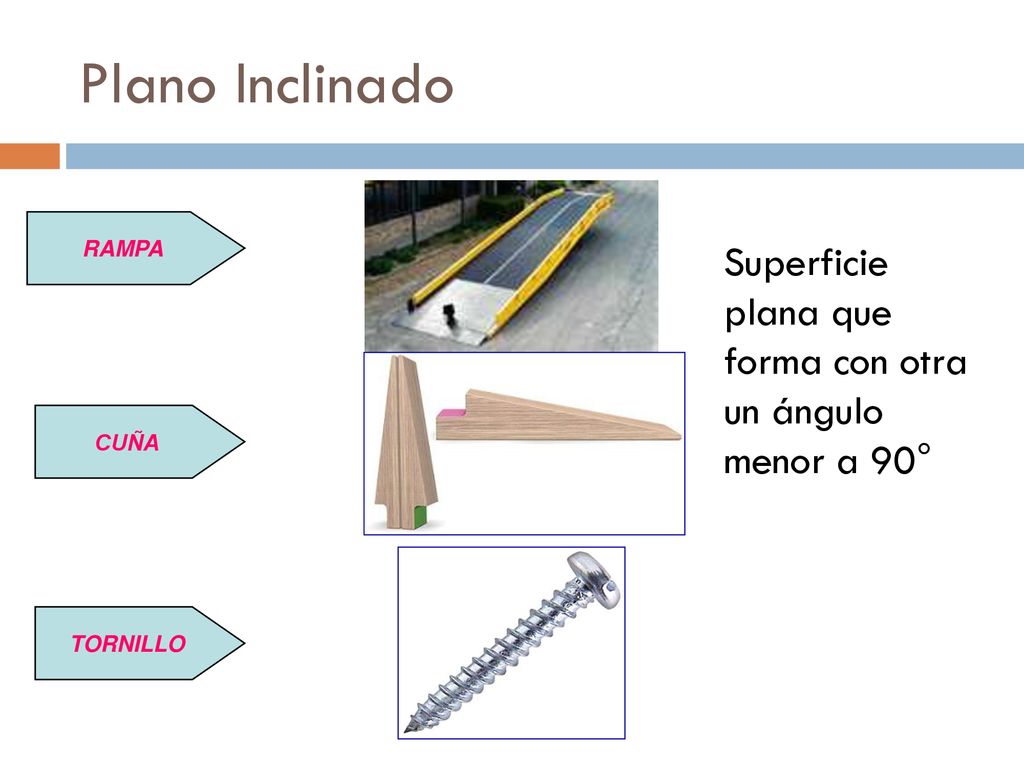

10 Plano Inclinado RAMPA Superficie plana que forma con otra un ángulo menor a 90° CUÑA TORNILLO

11 Rampa Permite dirigir el descenso de objetos, y también reduce el esfuerzo para elevar un cuerpo.

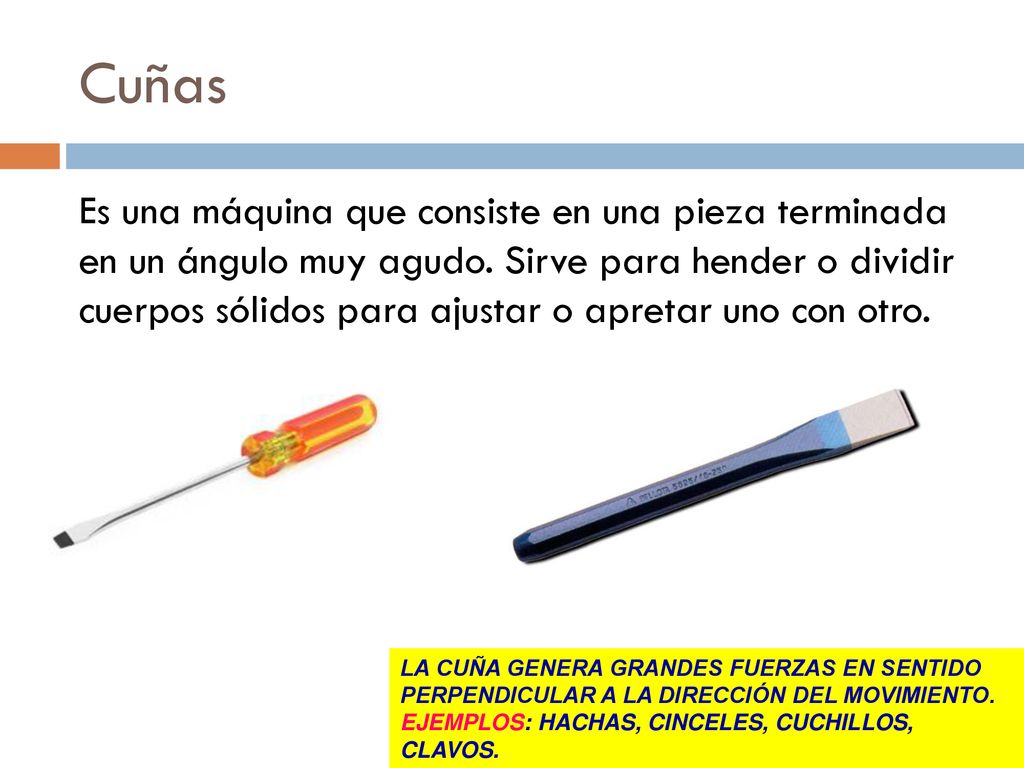

12 Cuñas Es una máquina que consiste en una pieza terminada en un ángulo muy agudo. Sirve para hender o dividir cuerpos sólidos para ajustar o apretar uno con otro. LA CUÑA GENERA GRANDES FUERZAS EN SENTIDO PERPENDICULAR A LA DIRECCIÓN DEL MOVIMIENTO. EJEMPLOS: HACHAS, CINCELES, CUCHILLOS, CLAVOS. LA CUÑA GENERA GRANDES FUERZAS EN SENTIDO PERPENDICULAR A LA DIRECCIÓN DEL MOVIMIENTO. EJEMPLOS: HACHAS, CINCELES, CLAVOS, CUCHILLOS; ETC.

13 Tornillos Tornillo es un plano inclinado enrollado sobre un cilindro. Al aplicarse presión, se enrosca y multiplica la fuerza aplicada.

14 Poleas Simples Las poleas simples, principalmente cambian el sentido de la aplicación de la fuerza. Una carga se puede elevar hasta la altura cual se encuentra la polea. Es una palanca de primer grado.

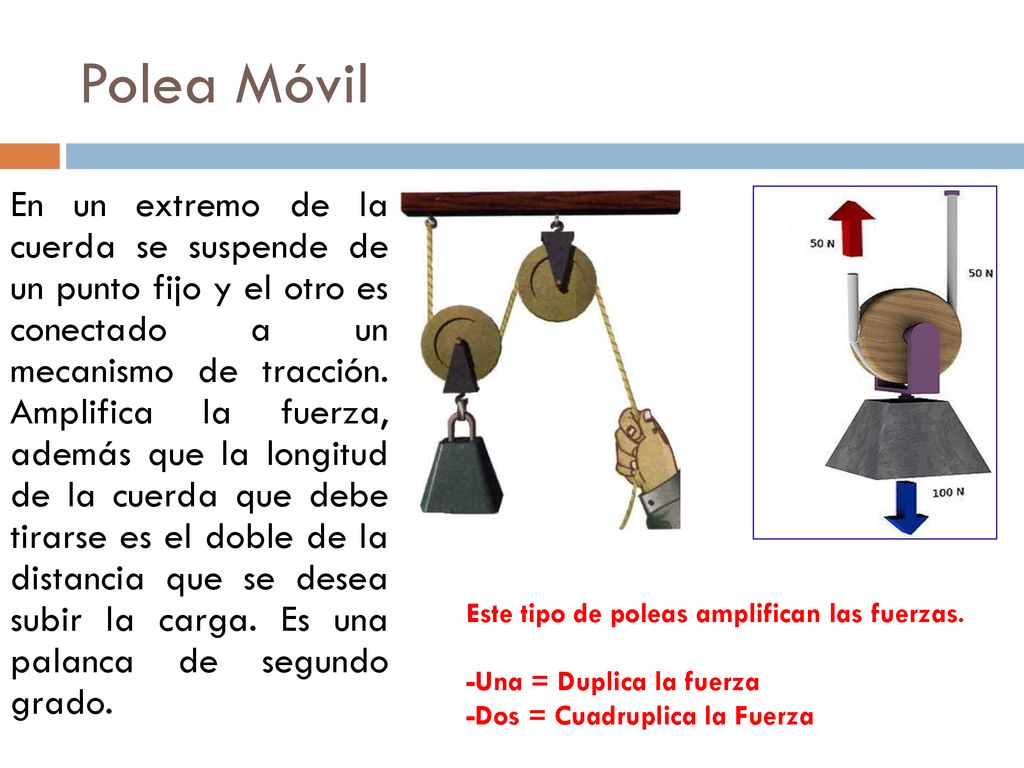

15 Polea Móvil En un extremo de la cuerda se suspende de un punto fijo y el otro es conectado a un mecanismo de tracción. Amplifica la fuerza, además que la longitud de la cuerda que debe tirarse es el doble de la distancia que se desea subir la carga. Es una palanca de segundo grado. Este tipo de poleas amplifican las fuerzas. -Una = Duplica la fuerza -Dos = Cuadruplica la Fuerza

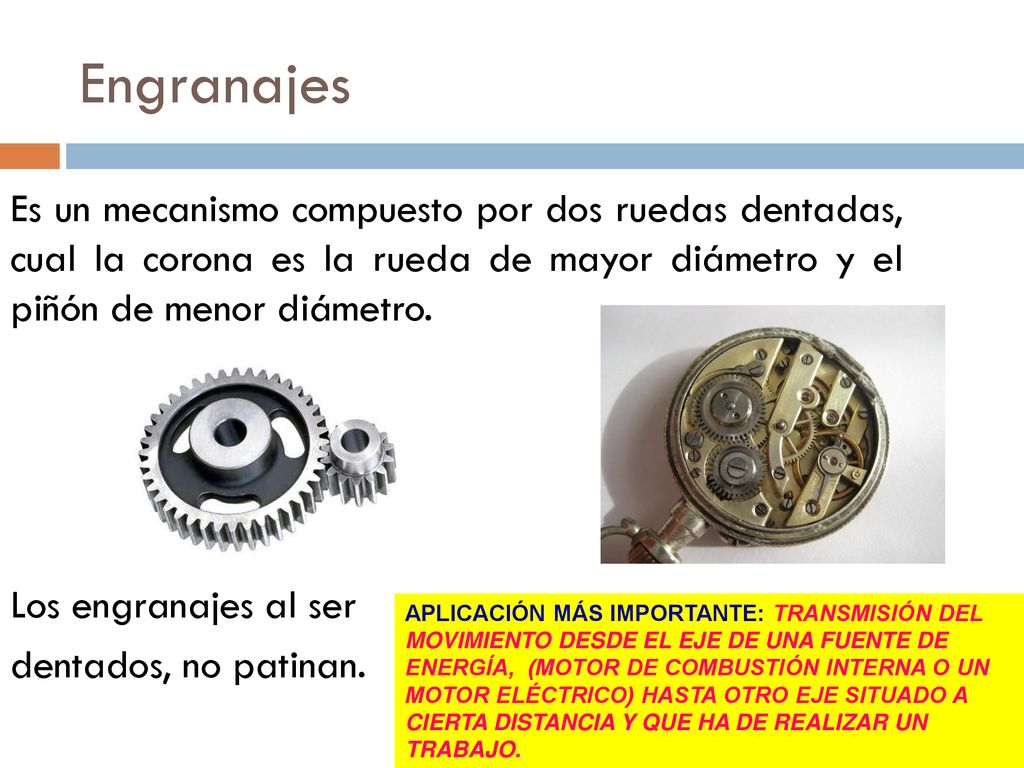

16 Engranajes Es un mecanismo compuesto por dos ruedas dentadas, cual la corona es la rueda de mayor diámetro y el piñón de menor diámetro. Los engranajes al ser dentados, no patinan. APLICACIÓN MÁS IMPORTANTE: TRANSMISIÓN DEL MOVIMIENTO DESDE EL EJE DE UNA FUENTE DE ENERGÍA, (MOTOR DE COMBUSTIÓN INTERNA O UN MOTOR ELÉCTRICO) HASTA OTRO EJE SITUADO A CIERTA DISTANCIA Y QUE HA DE REALIZAR UN TRABAJO.
