1 EQUIPOS NEUMATICOS DE RESCATE

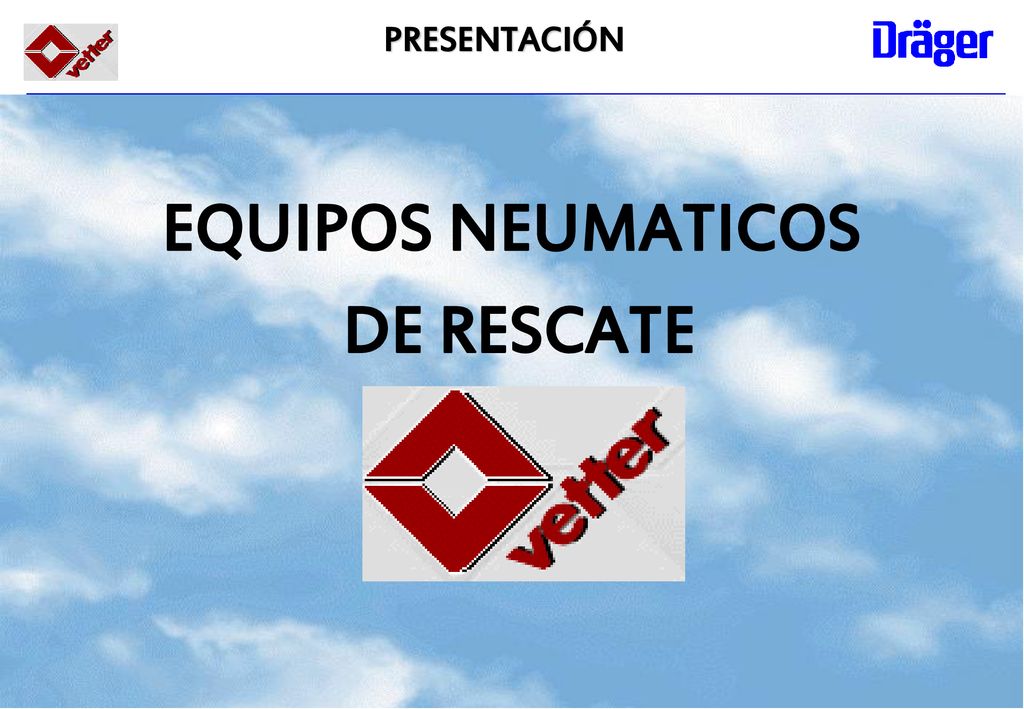

PRESENTACIÓN EQUIPOS NEUMATICOS DE RESCATE

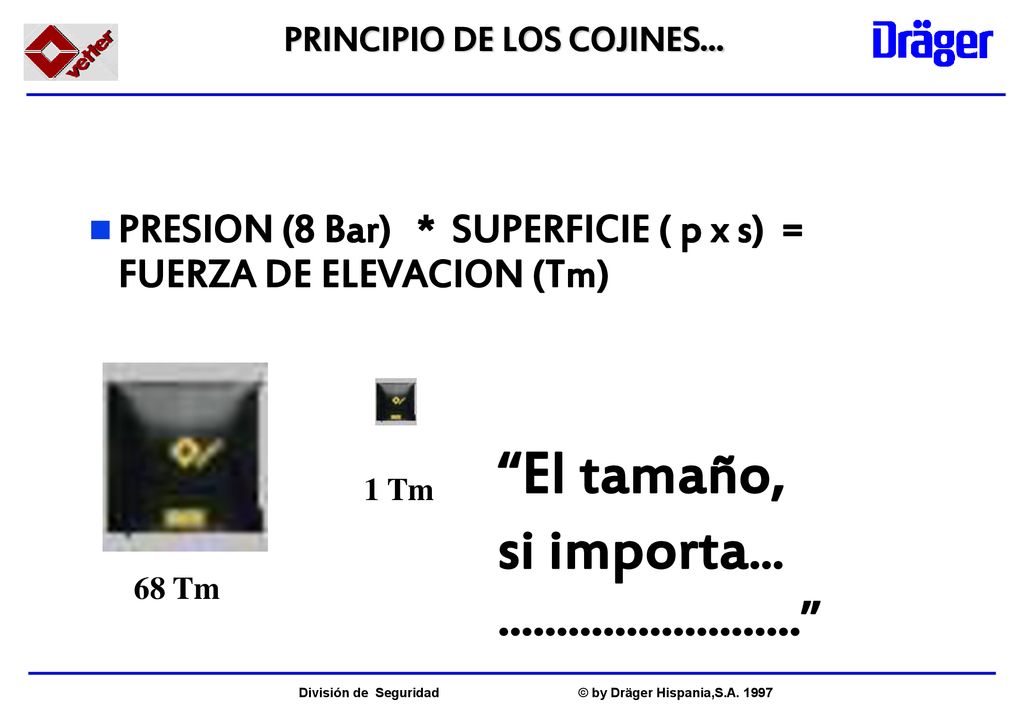

2 PRINCIPIO DE LOS COJINES...
PRESION (8 Bar) * SUPERFICIE ( p x s) = FUERZA DE ELEVACION (Tm) “El tamaño, si importa... ” 1 Tm 68 Tm

3 VERSIONES COJINES VETTER ALTA PRESIÓN BAJA PRESION LEVANTAMIENTO PESOS
HERMETIZADORES TAPAFUGAS-PESOS 0,5/1/1,5/2,5 BAR 8 BAR PRESION RESCATE TRASVASE CONTENCION

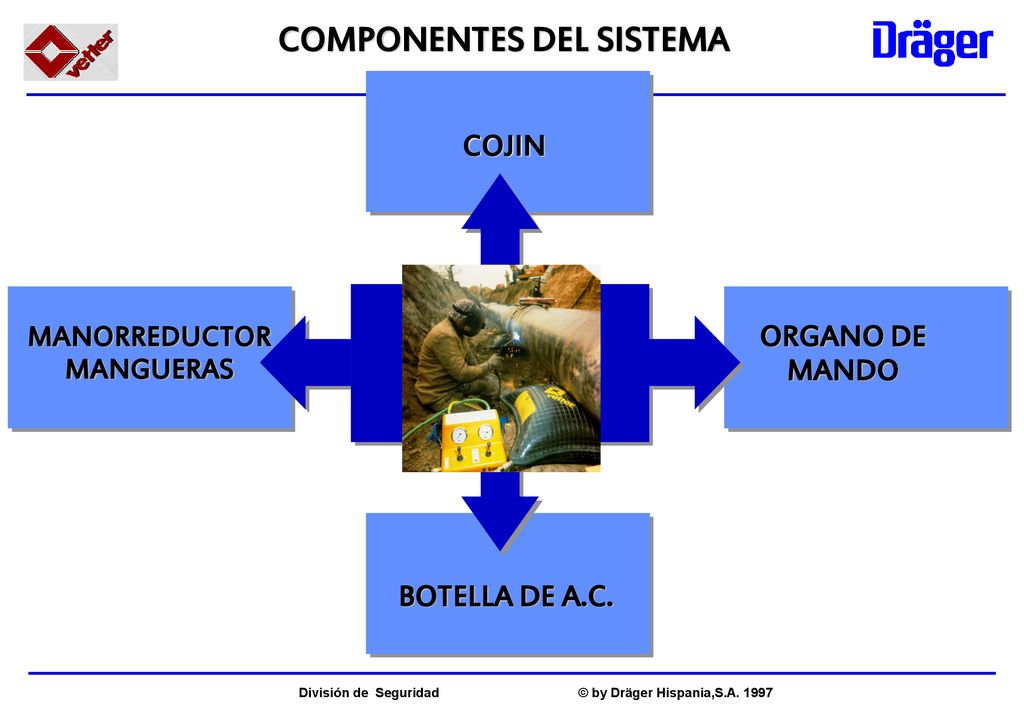

4 COMPONENTES DEL SISTEMA
COJIN MANORREDUCTOR MANGUERAS ORGANO DE MANDO BOTELLA DE A.C.

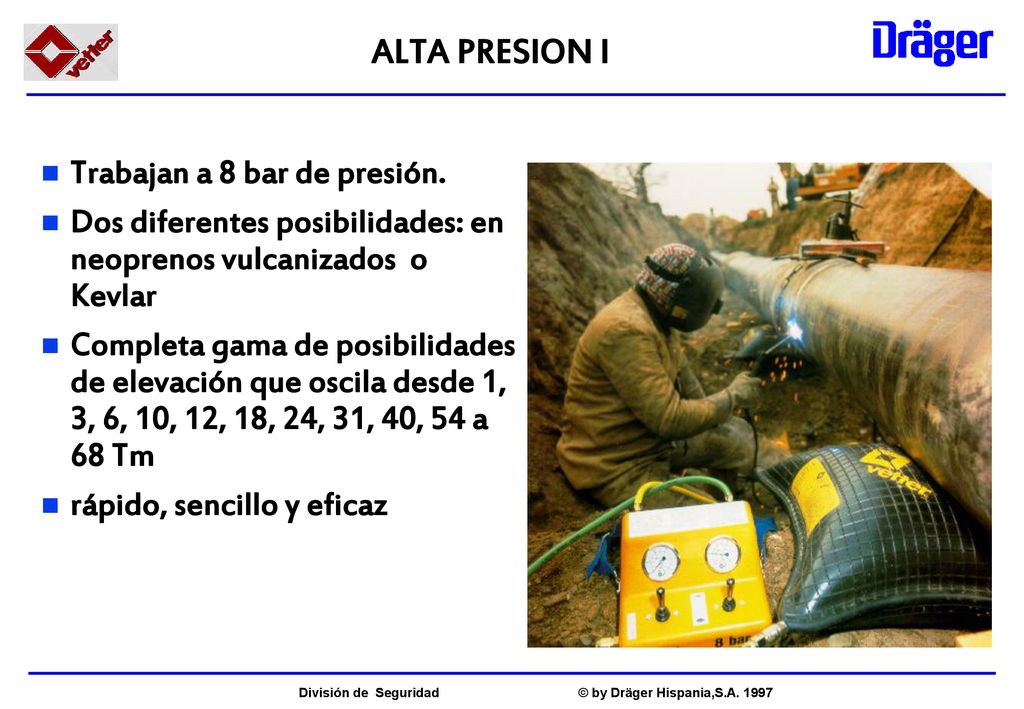

5 ALTA PRESION I Trabajan a 8 bar de presión.
Dos diferentes posibilidades: en neoprenos vulcanizados o Kevlar Completa gama de posibilidades de elevación que oscila desde 1, 3, 6, 10, 12, 18, 24, 31, 40, 54 a 68 Tm rápido, sencillo y eficaz

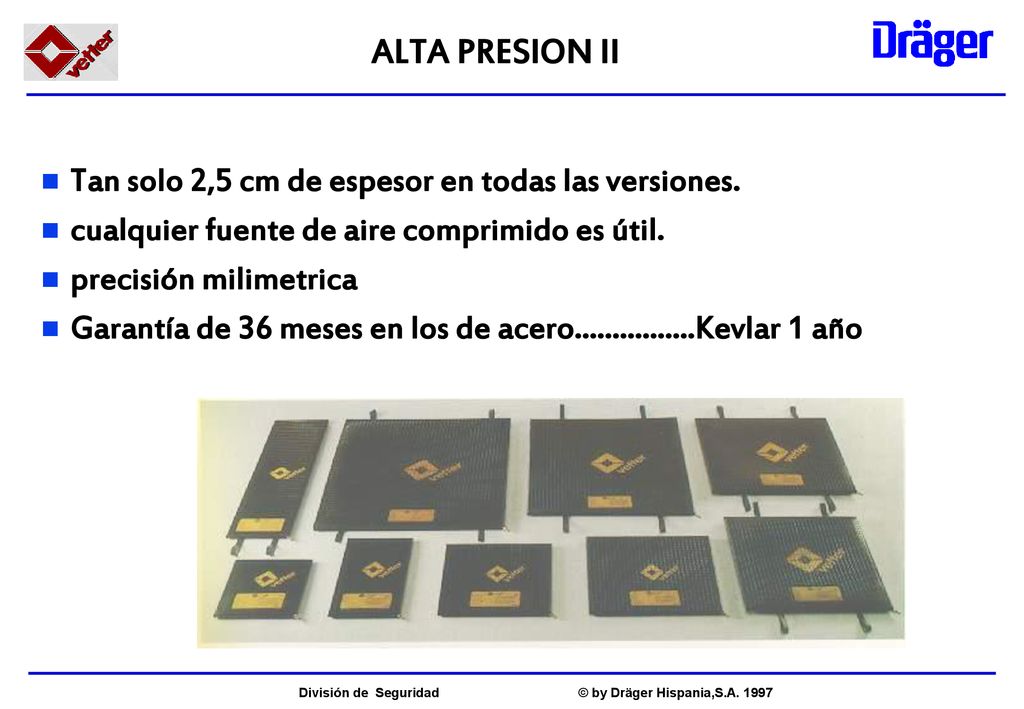

6 ALTA PRESION II Tan solo 2,5 cm de espesor en todas las versiones.
cualquier fuente de aire comprimido es útil. precisión milimetrica Garantía de 36 meses en los de acero Kevlar 1 año

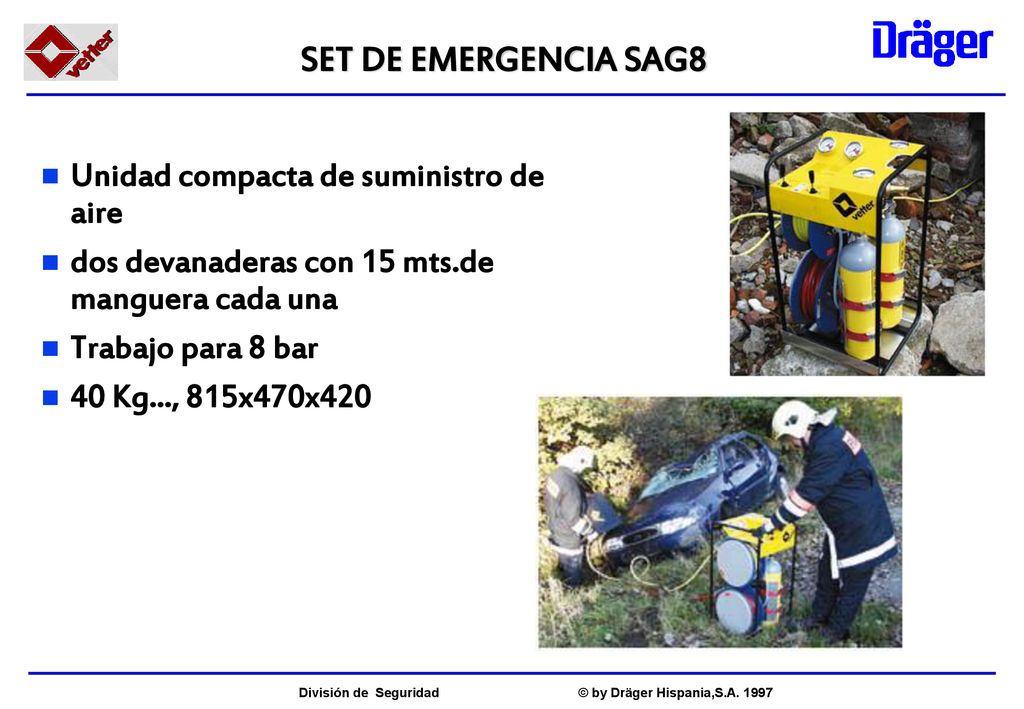

7 SET DE EMERGENCIA SAG8 Unidad compacta de suministro de aire
dos devanaderas con 15 mts.de manguera cada una Trabajo para 8 bar 40 Kg..., 815x470x420

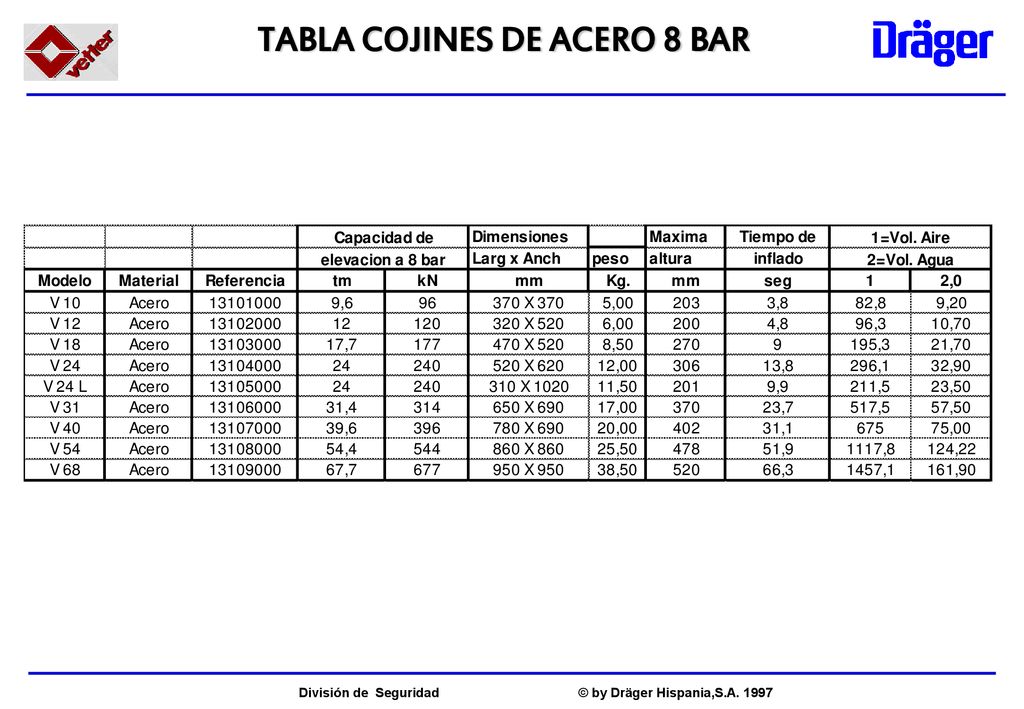

8 TABLA COJINES DE ACERO 8 BAR

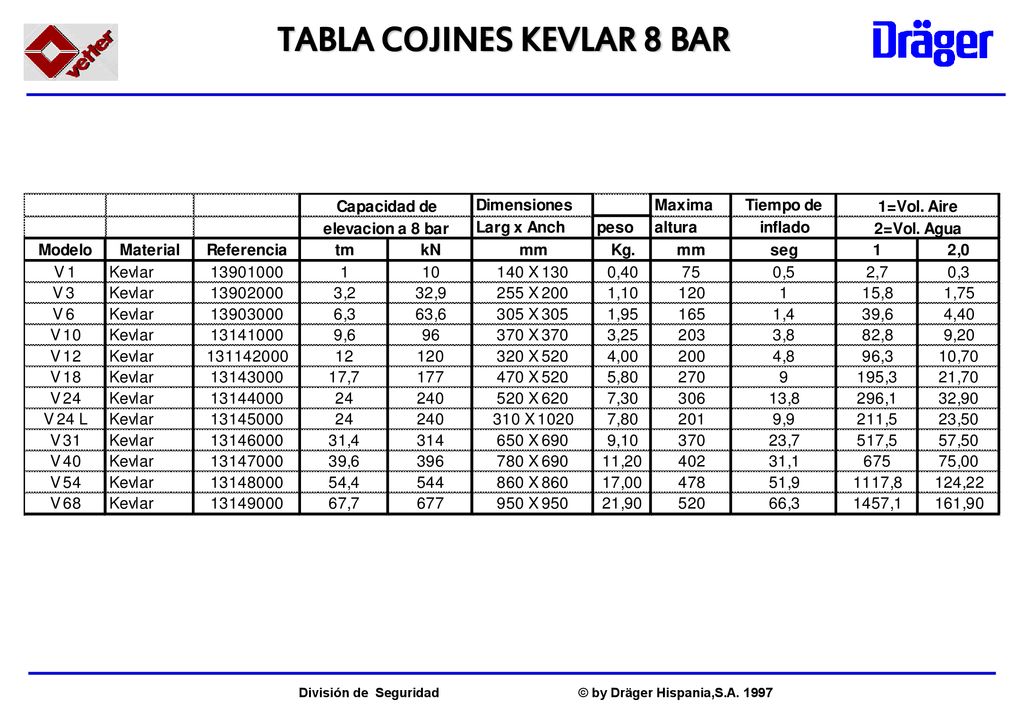

9 TABLA COJINES KEVLAR 8 BAR

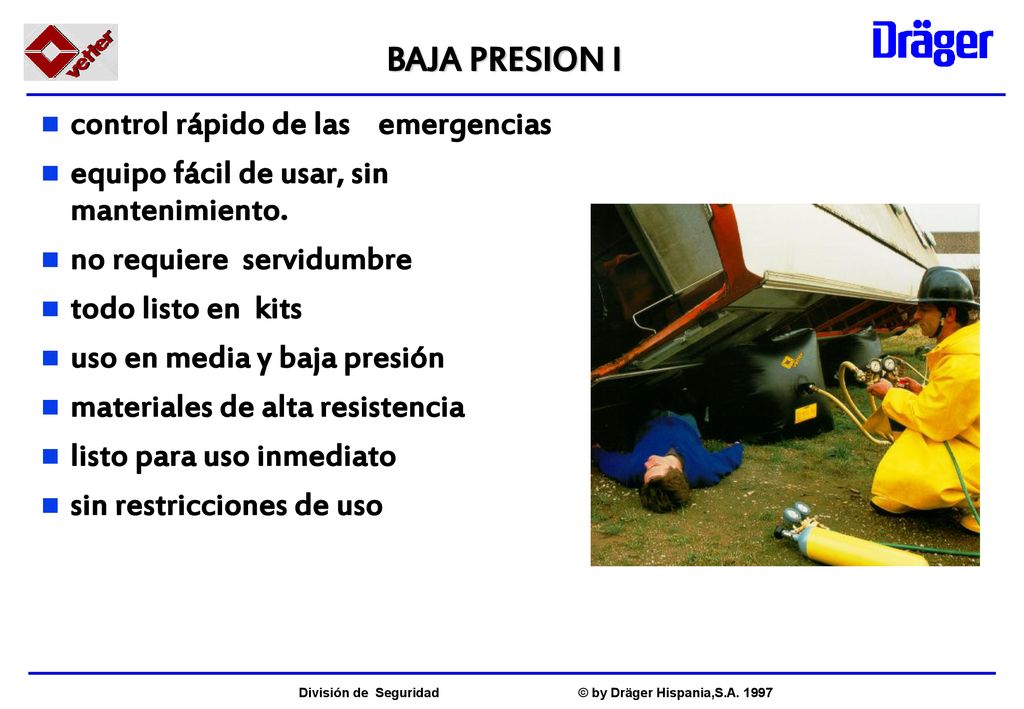

10 BAJA PRESION I control rápido de las emergencias
equipo fácil de usar, sin mantenimiento. no requiere servidumbre todo listo en kits uso en media y baja presión materiales de alta resistencia listo para uso inmediato sin restricciones de uso

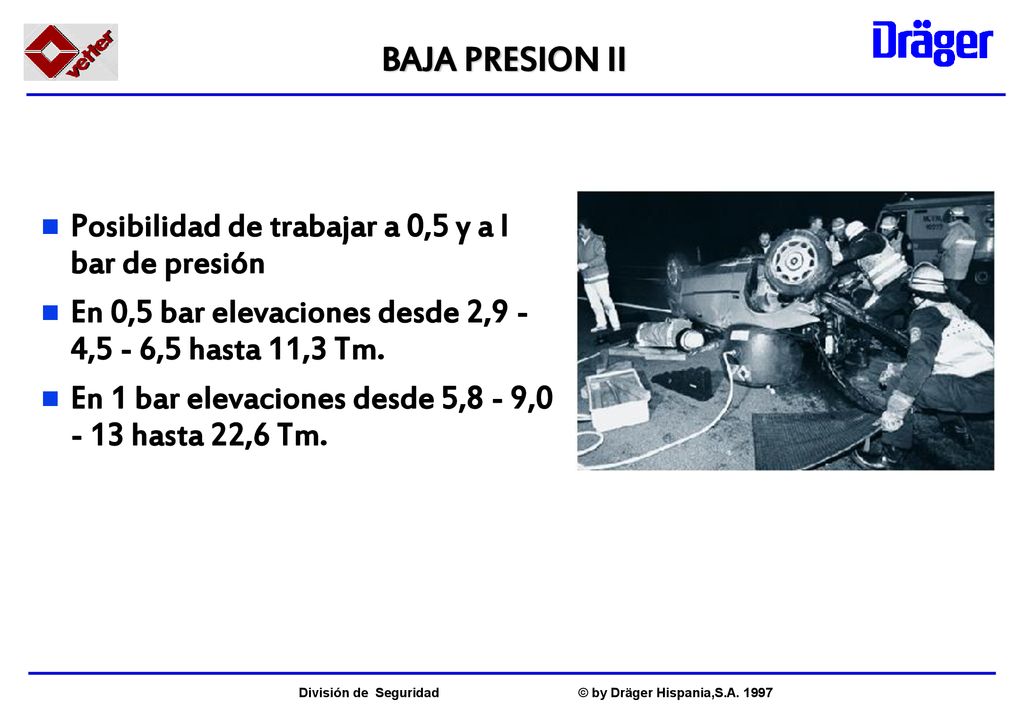

11 BAJA PRESION II Posibilidad de trabajar a 0,5 y a l bar de presión
En 0,5 bar elevaciones desde 2,9 - 4,5 - 6,5 hasta 11,3 Tm. En 1 bar elevaciones desde 5,8 - 9, hasta 22,6 Tm.

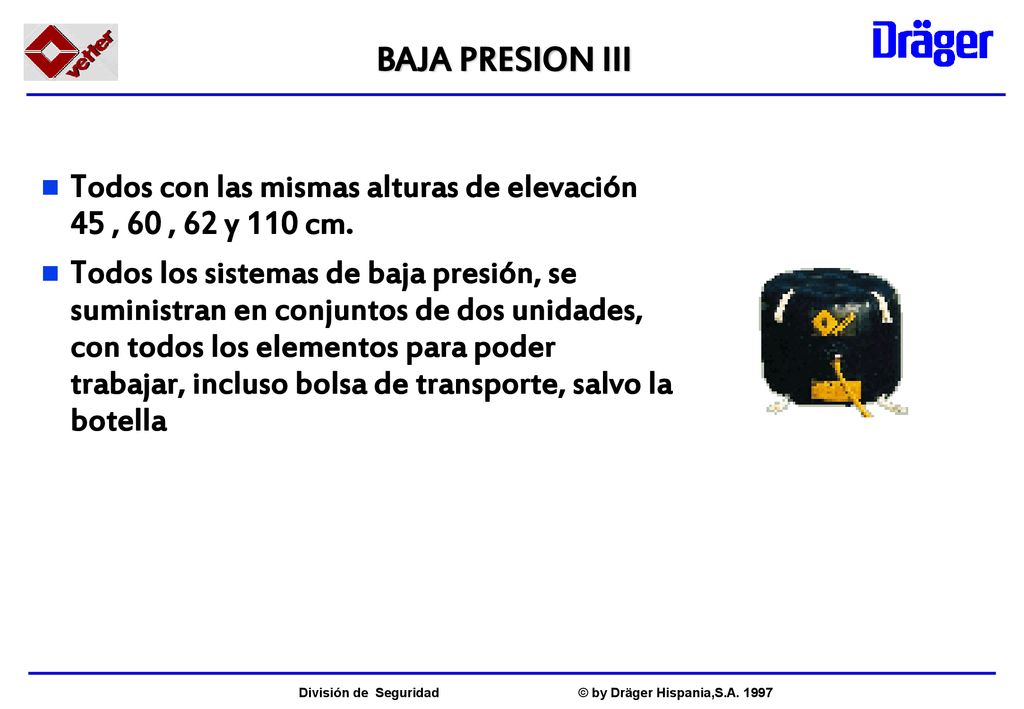

12 BAJA PRESION III Todos con las mismas alturas de elevación 45 , 60 , 62 y 110 cm. Todos los sistemas de baja presión, se suministran en conjuntos de dos unidades, con todos los elementos para poder trabajar, incluso bolsa de transporte, salvo la botella

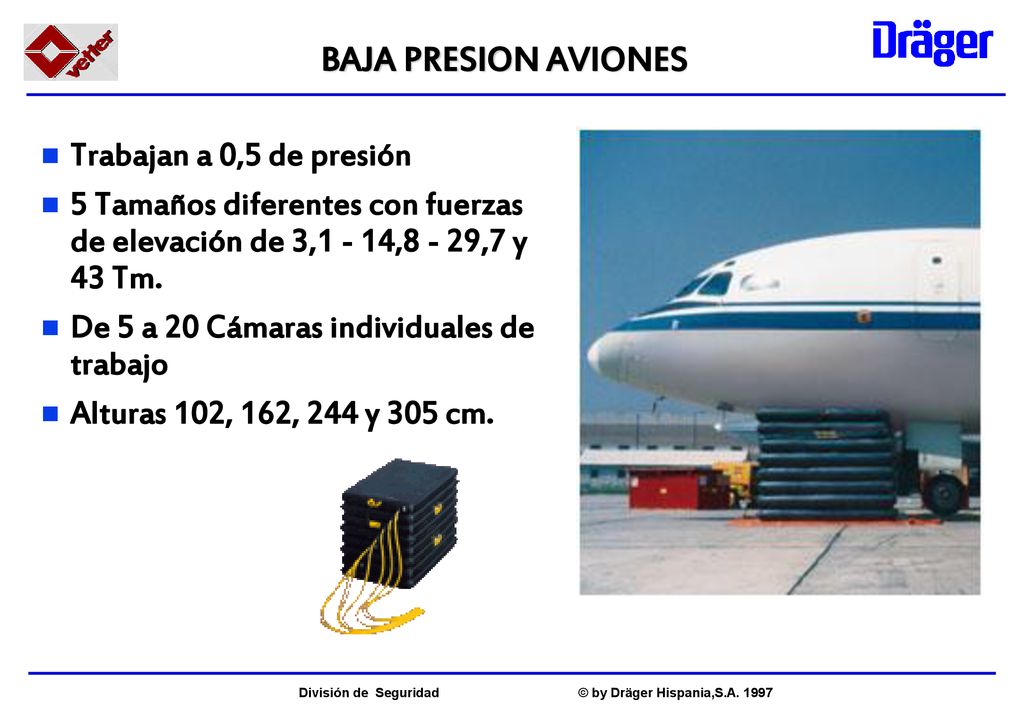

13 BAJA PRESION AVIONES Trabajan a 0,5 de presión
5 Tamaños diferentes con fuerzas de elevación de 3,1 - 14,8 - 29,7 y 43 Tm. De 5 a 20 Cámaras individuales de trabajo Alturas 102, 162, 244 y 305 cm.

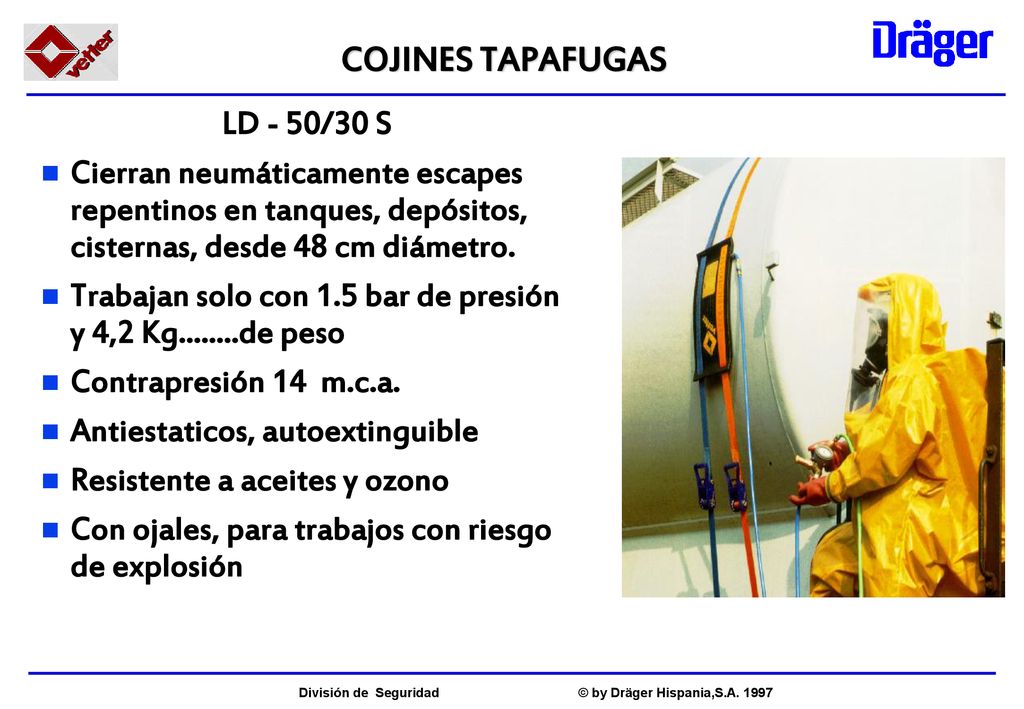

14 COJINES TAPAFUGAS LD - 50/30 S
Cierran neumáticamente escapes repentinos en tanques, depósitos, cisternas, desde 48 cm diámetro. Trabajan solo con 1.5 bar de presión y 4,2 Kg de peso Contrapresión 14 m.c.a. Antiestaticos, autoextinguible Resistente a aceites y ozono Con ojales, para trabajos con riesgo de explosión

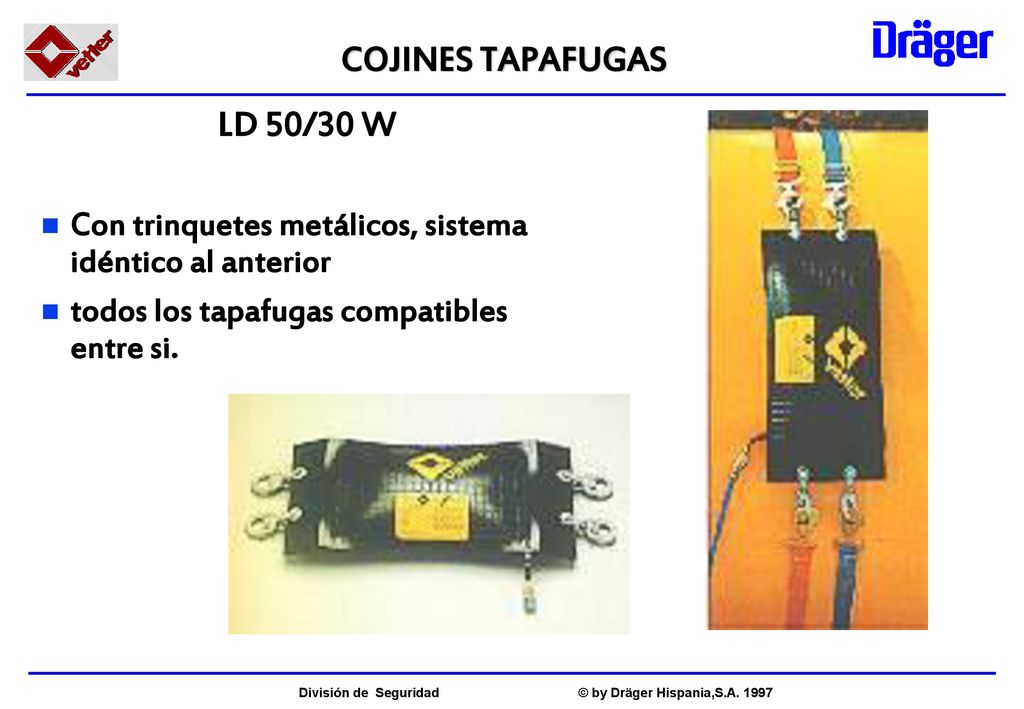

15 COJINES TAPAFUGAS LD 50/30 W
Con trinquetes metálicos, sistema idéntico al anterior todos los tapafugas compatibles entre si.

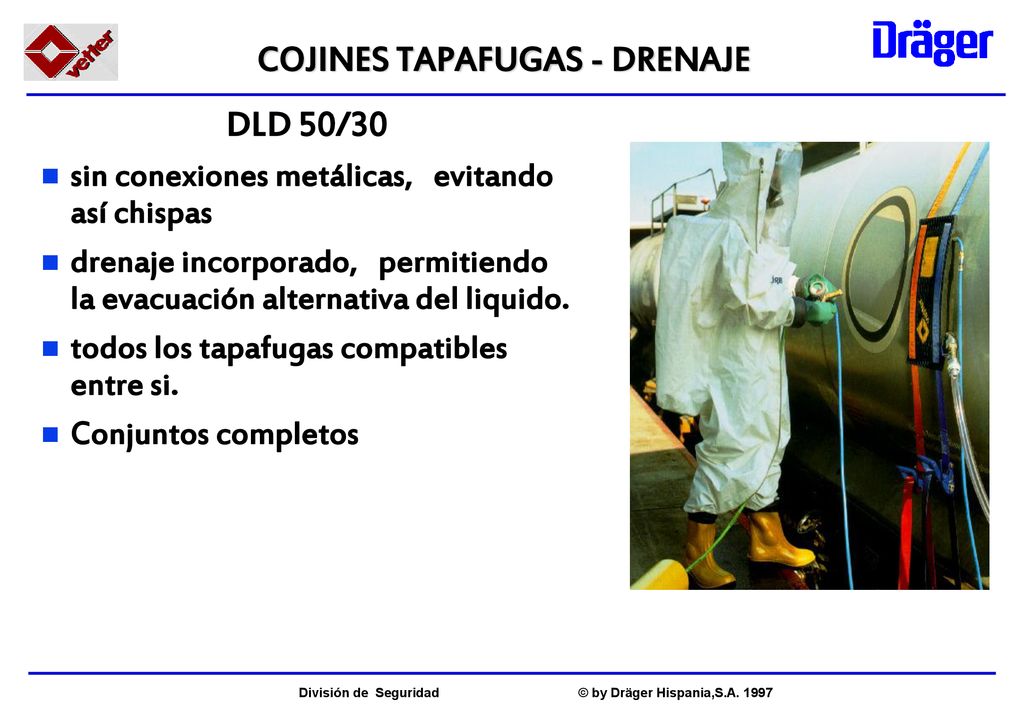

16 COJINES TAPAFUGAS - DRENAJE
DLD 50/30 sin conexiones metálicas, evitando así chispas drenaje incorporado, permitiendo la evacuación alternativa del liquido. todos los tapafugas compatibles entre si. Conjuntos completos

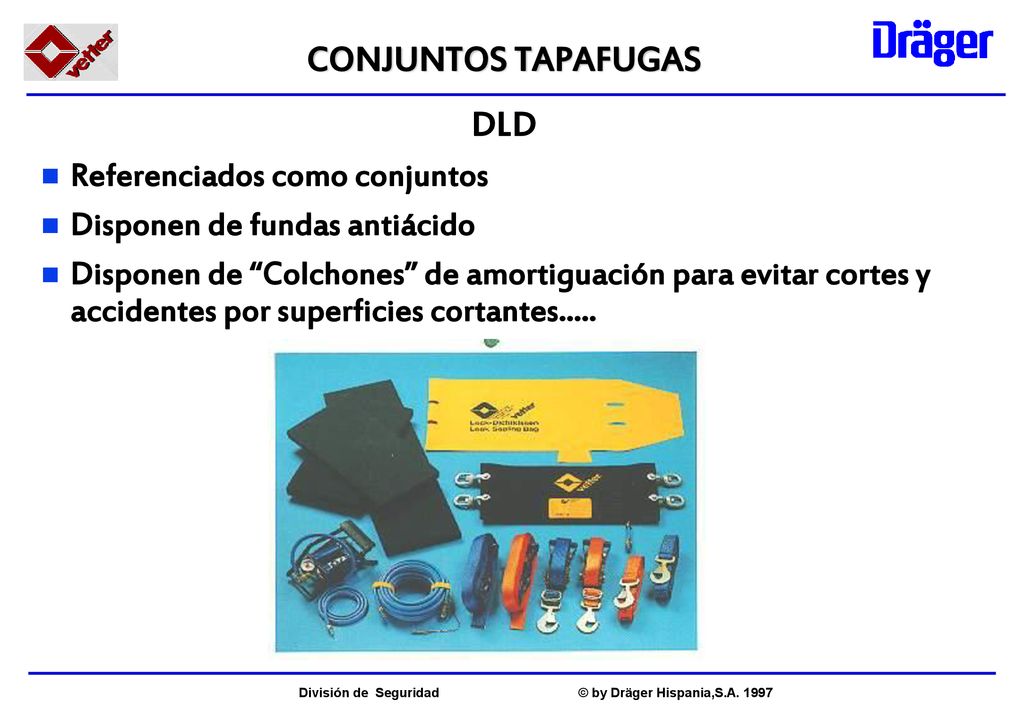

17 CONJUNTOS TAPAFUGAS DLD
Referenciados como conjuntos Disponen de fundas antiácido Disponen de “Colchones” de amortiguación para evitar cortes y accidentes por superficies cortantes.....

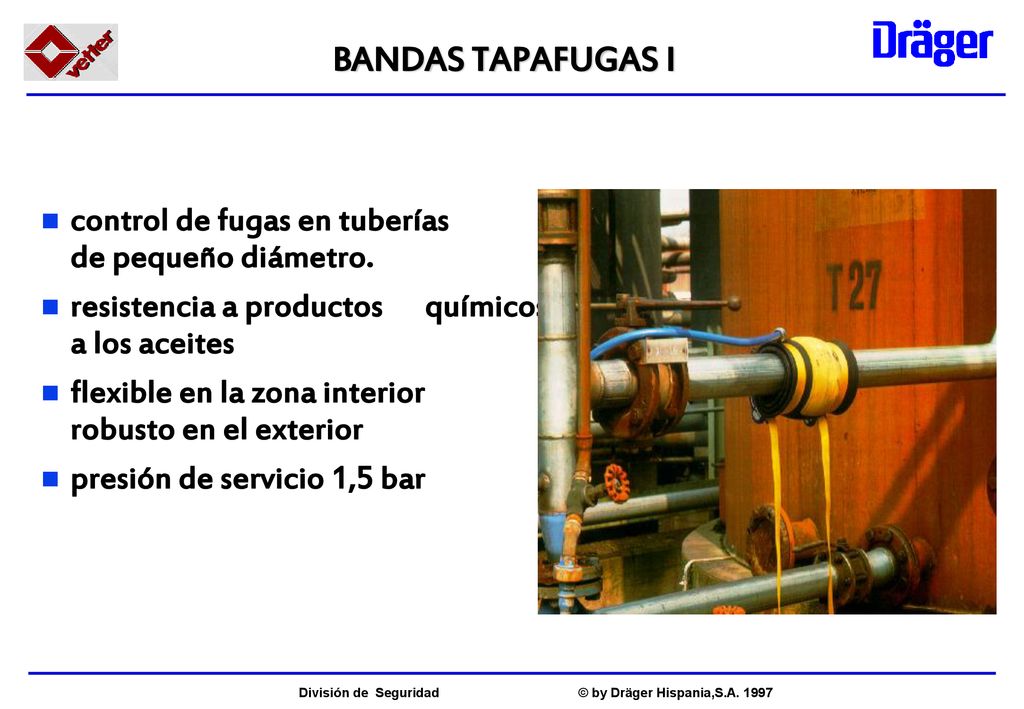

18 BANDAS TAPAFUGAS I control de fugas en tuberías de pequeño diámetro.
resistencia a productos químicos y a los aceites flexible en la zona interior robusto en el exterior presión de servicio 1,5 bar

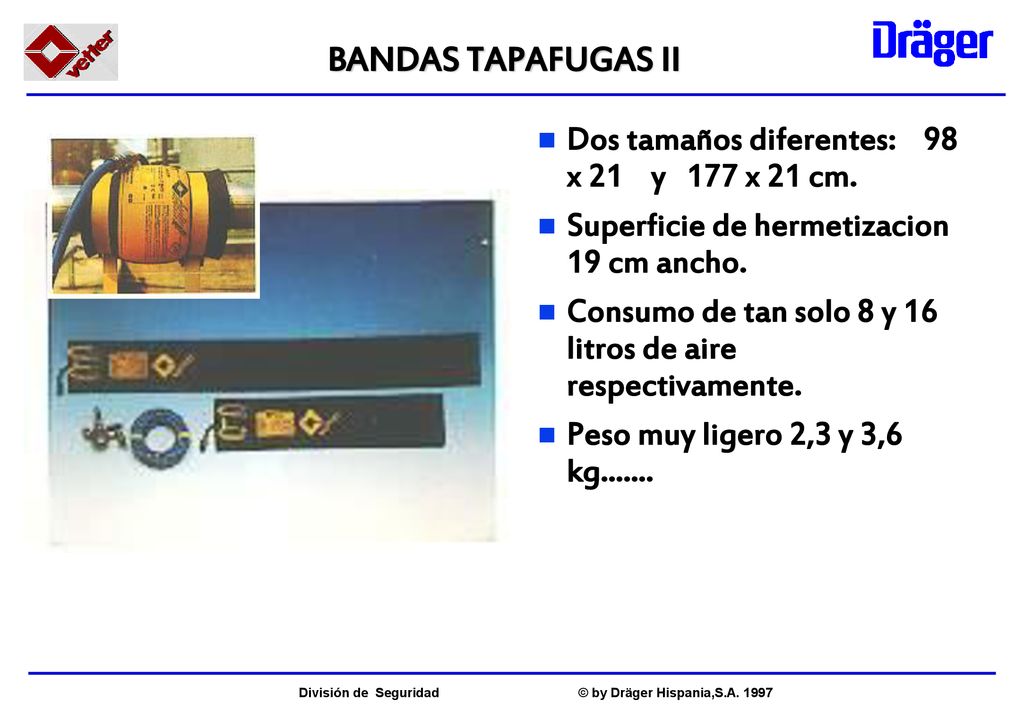

19 BANDAS TAPAFUGAS II Dos tamaños diferentes: 98 x 21 y 177 x 21 cm.
Superficie de hermetizacion 19 cm ancho. Consumo de tan solo 8 y 16 litros de aire respectivamente. Peso muy ligero 2,3 y 3,6 kg

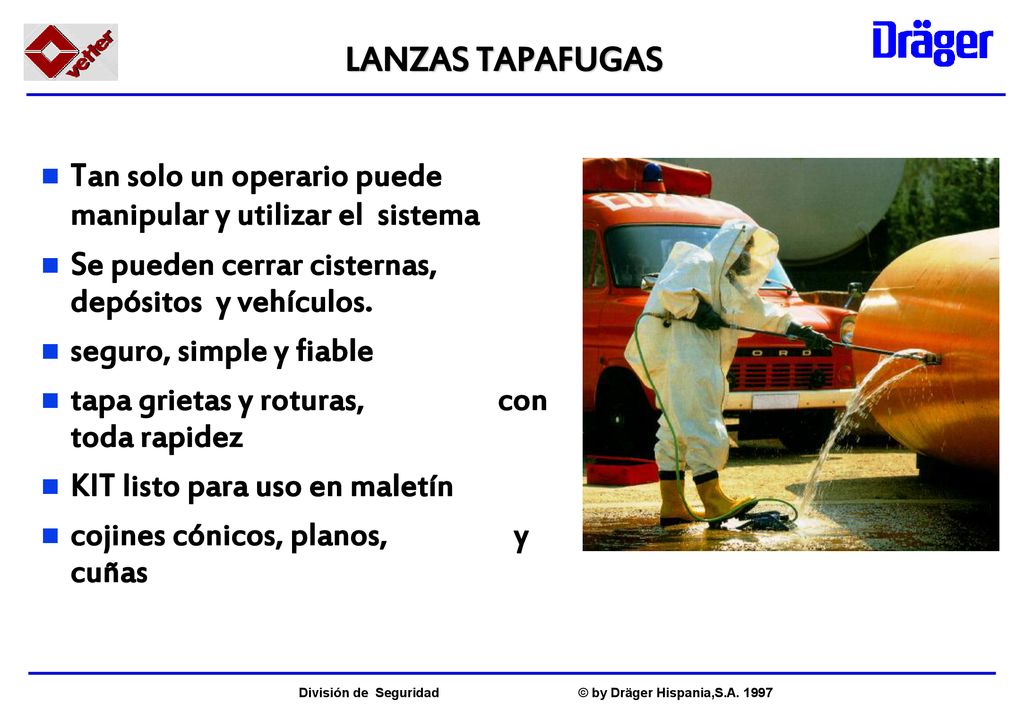

20 LANZAS TAPAFUGAS Tan solo un operario puede manipular y utilizar el sistema Se pueden cerrar cisternas, depósitos y vehículos. seguro, simple y fiable tapa grietas y roturas, con toda rapidez KIT listo para uso en maletín cojines cónicos, planos, y cuñas

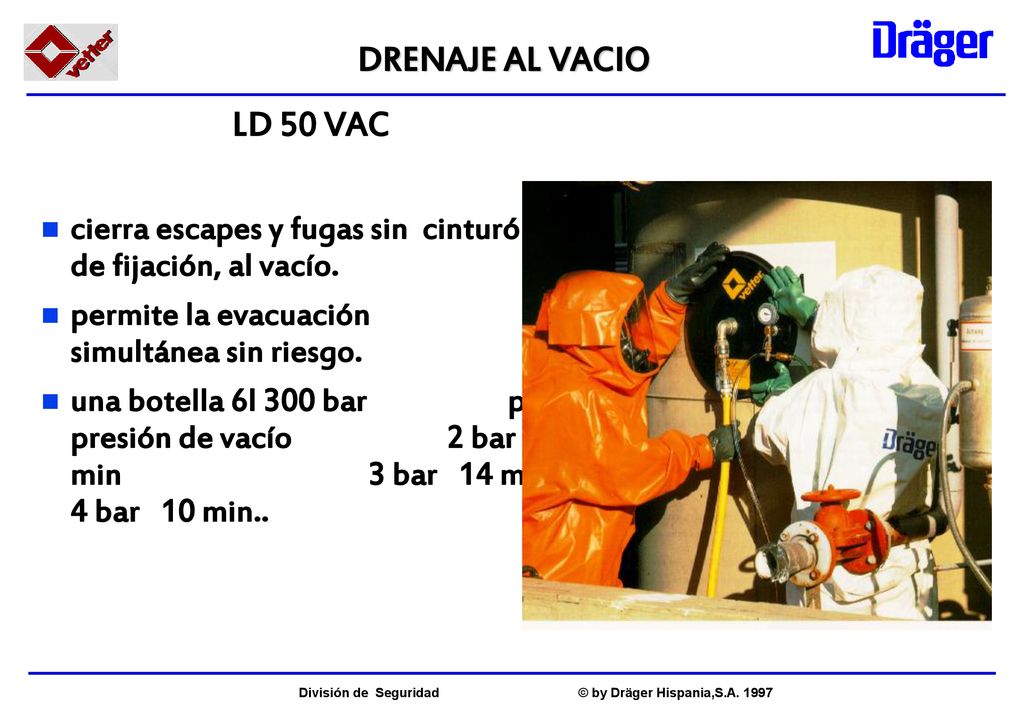

21 DRENAJE AL VACIO LD 50 VAC cierra escapes y fugas sin cinturón de fijación, al vacío. permite la evacuación simultánea sin riesgo. una botella 6l 300 bar para presión de vacío bar 20 min bar 14 min bar 10 min..

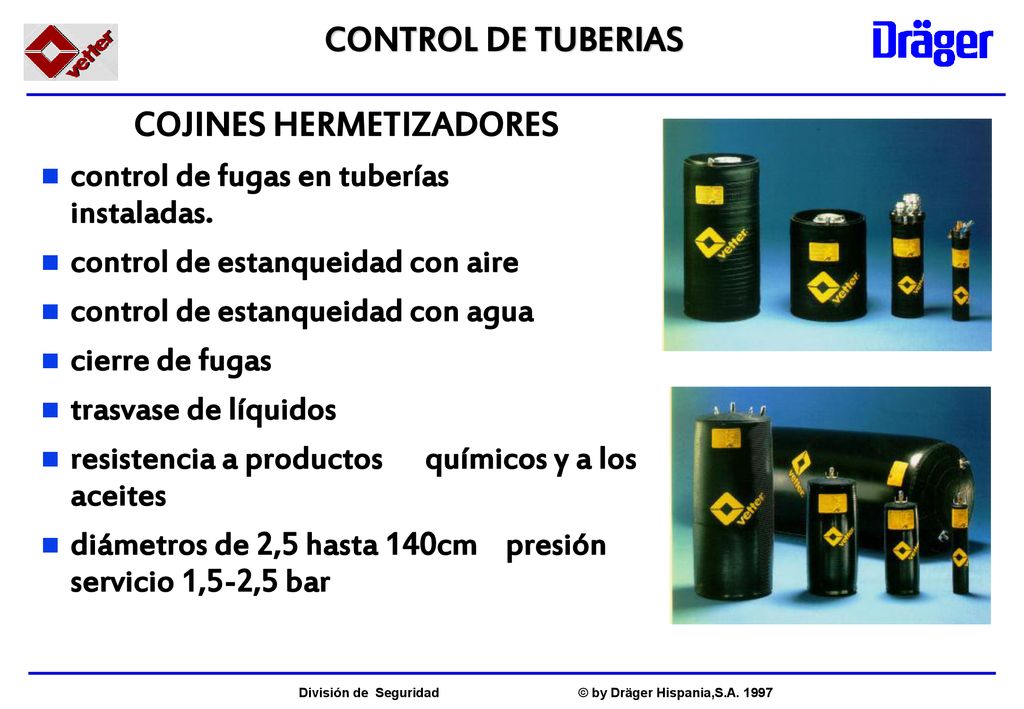

22 COJINES HERMETIZADORES
CONTROL DE TUBERIAS COJINES HERMETIZADORES control de fugas en tuberías instaladas. control de estanqueidad con aire control de estanqueidad con agua cierre de fugas trasvase de líquidos resistencia a productos químicos y a los aceites diámetros de 2,5 hasta 140cm presión servicio 1,5-2,5 bar

23 COJINES HERMETIZADORES
CONTROL DE TUBERIAS COJINES HERMETIZADORES empresas de control de tuberías empresas de instalación constructoras organismos oficiales empresas de aguas ayuntamientos depuradoras aguas residuales Empresas de Gas

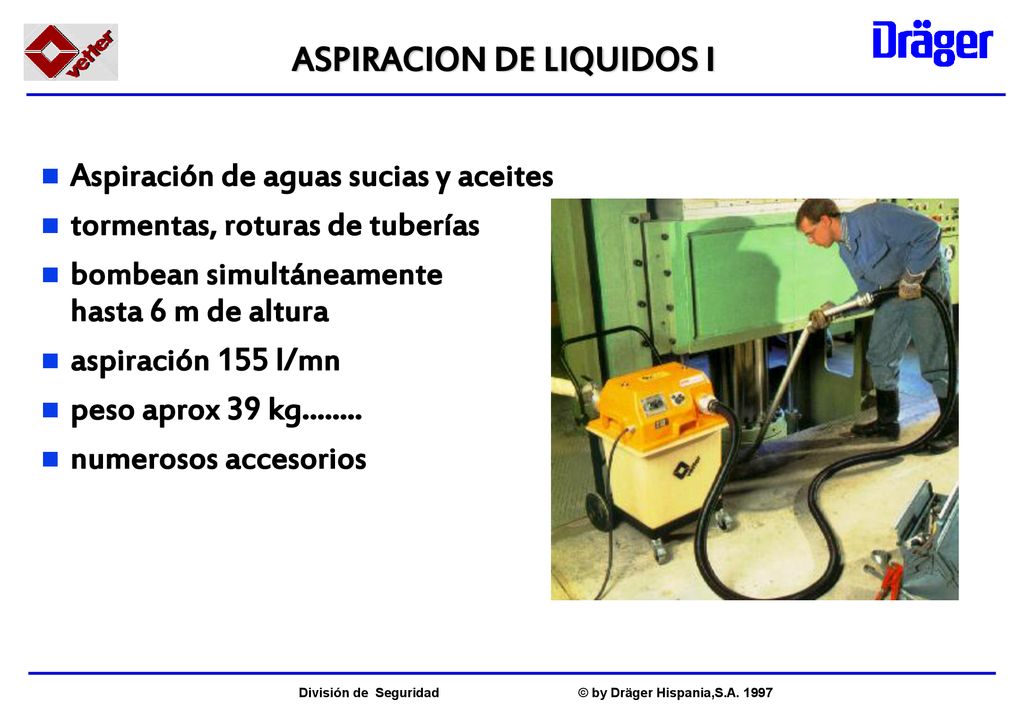

24 ASPIRACION DE LIQUIDOS I
Aspiración de aguas sucias y aceites tormentas, roturas de tuberías bombean simultáneamente hasta 6 m de altura aspiración 155 l/mn peso aprox 39 kg numerosos accesorios

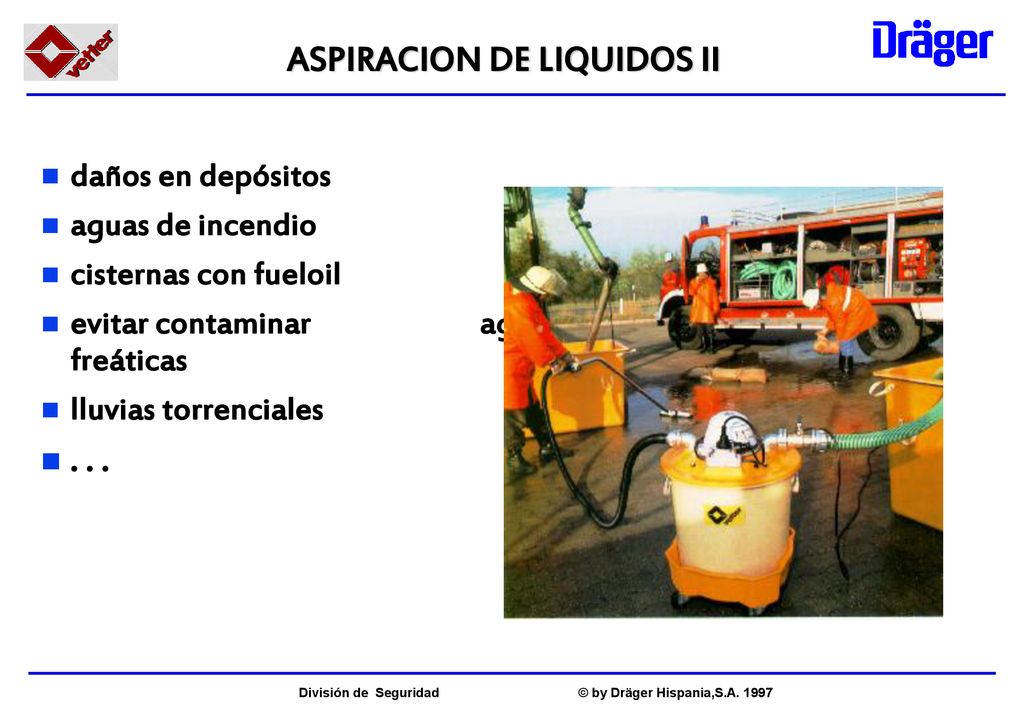

25 ASPIRACION DE LIQUIDOS II
daños en depósitos aguas de incendio cisternas con fueloil evitar contaminar aguas freáticas lluvias torrenciales . . .

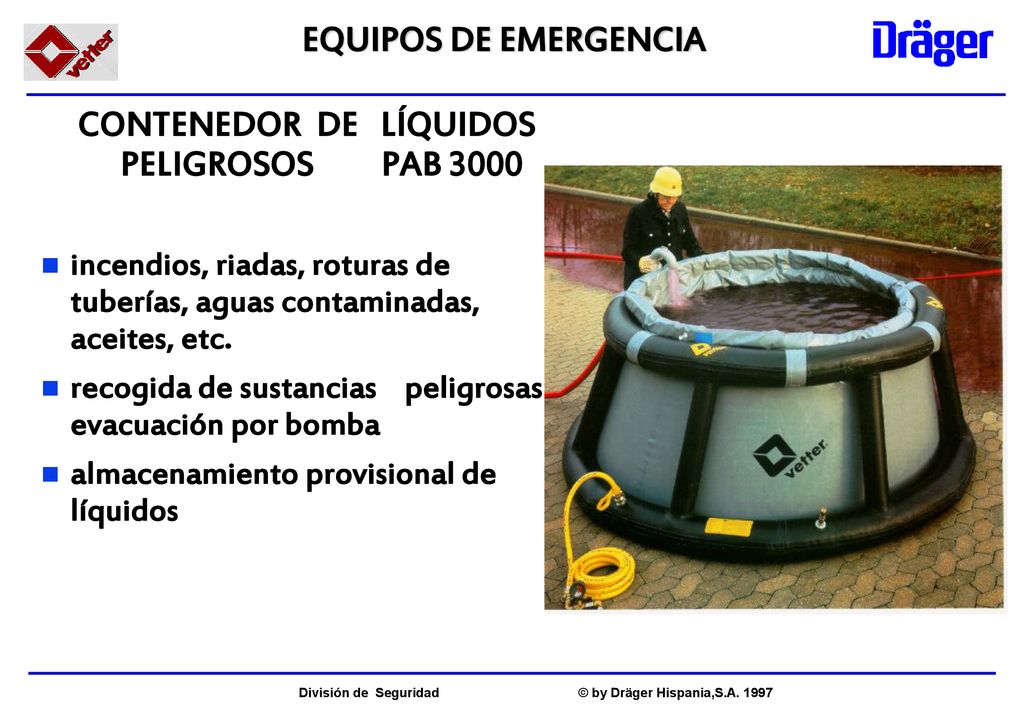

26 CONTENEDOR DE LÍQUIDOS PELIGROSOS PAB 3000
EQUIPOS DE EMERGENCIA CONTENEDOR DE LÍQUIDOS PELIGROSOS PAB 3000 incendios, riadas, roturas de tuberías, aguas contaminadas, aceites, etc. recogida de sustancias peligrosas y evacuación por bomba almacenamiento provisional de líquidos

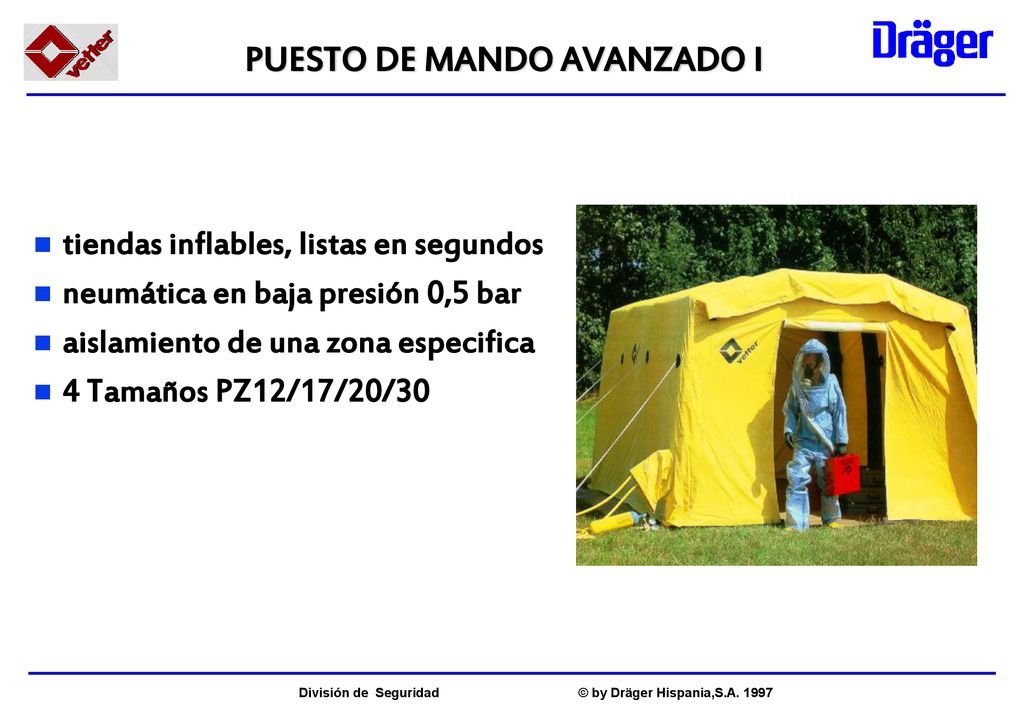

27 PUESTO DE MANDO AVANZADO I
tiendas inflables, listas en segundos neumática en baja presión 0,5 bar aislamiento de una zona especifica 4 Tamaños PZ12/17/20/30

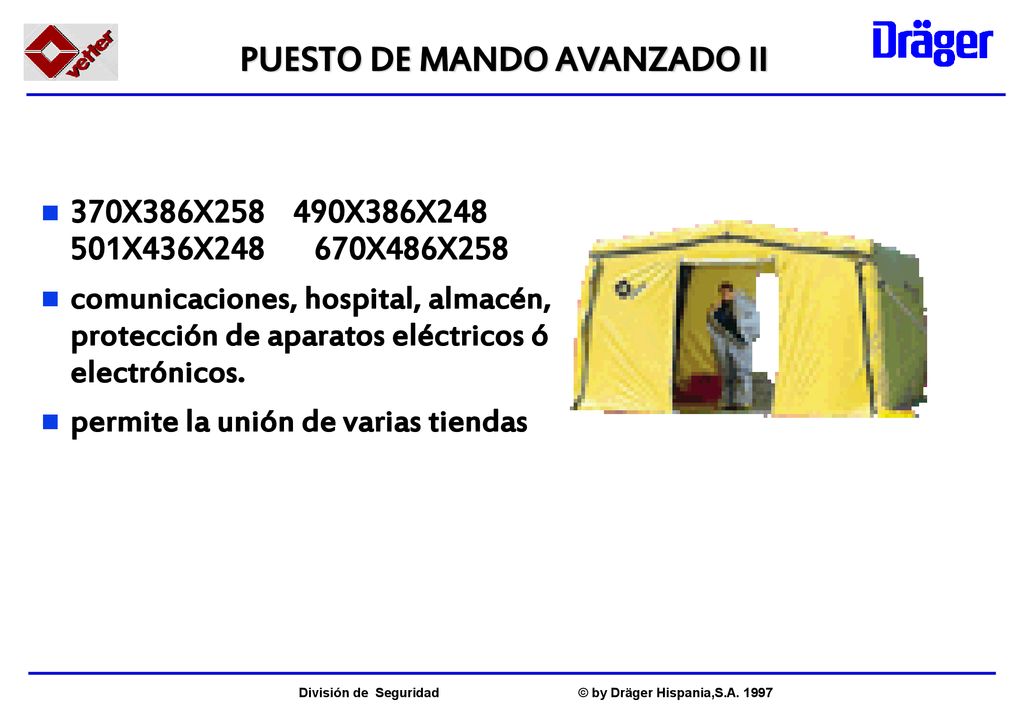

28 PUESTO DE MANDO AVANZADO II
370X386X X386X X436X X486X258 comunicaciones, hospital, almacén, protección de aparatos eléctricos ó electrónicos. permite la unión de varias tiendas

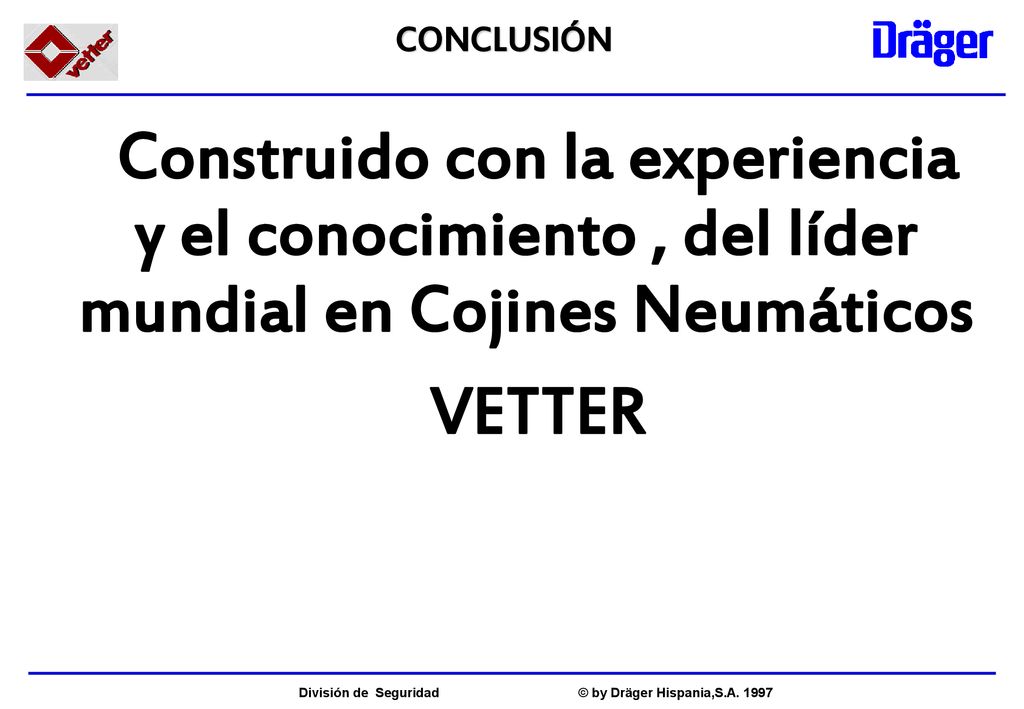

29 CONCLUSIÓN Construido con la experiencia y el conocimiento , del líder mundial en Cojines Neumáticos VETTER
