SERVICIO DE AGUA PARA EXTINCIÓN DE INCENDIOS

2 RESERVA DE INCENDIO Para proyectos en los cuales es necesario contar agua para extinción de incendios con una superficie de hasta m2 se contara con una reserva de incendio mínima de 10 m3 y máxima de 40 m3 a razón de 10 litros/m2. Para superficie de hasta 20000m2 la reserva mínima es de 40 m3 y la máxima de 80 m3 a razón de 4 litros / m2

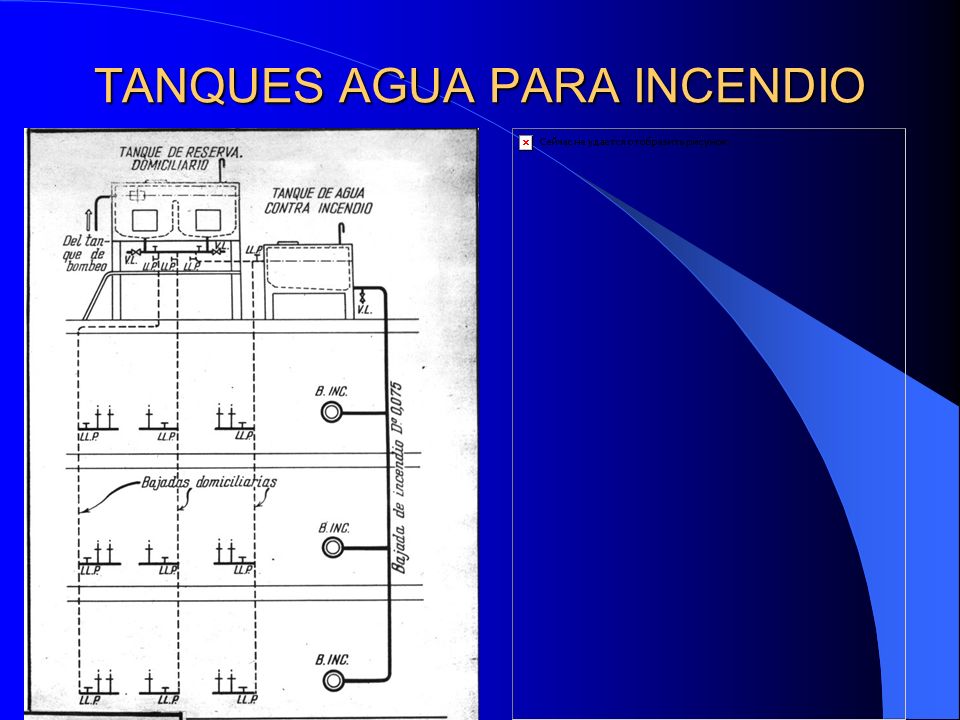

3 TANQUES PARA RESERVA DE INCENDIO
La Reserva de Incendio puede ser almacenada de dos maneras . En un tanque único, o en conjunto con la reserva para uso sanitario. A esta ultima alternativa se la conoce como Tanques Mixtos, se recomienda su uso solamente si las reservas de ambos sistemas son compatibles , calculando que la reserva sanitaria no permanezca mas de 48 horas en el tanque .-

4 TANQUES AGUA PARA INCENDIO

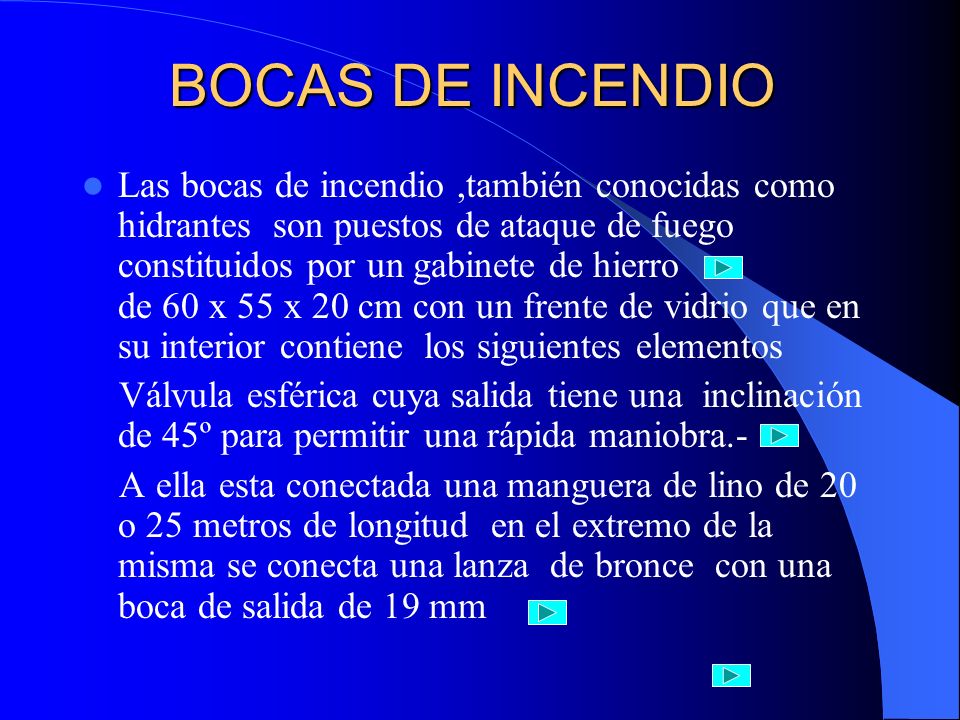

5 BOCAS DE INCENDIO Las bocas de incendio ,también conocidas como hidrantes son puestos de ataque de fuego constituidos por un gabinete de hierro de 60 x 55 x 20 cm con un frente de vidrio que en su interior contiene los siguientes elementos Válvula esférica cuya salida tiene una inclinación de 45º para permitir una rápida maniobra.- A ella esta conectada una manguera de lino de 20 o 25 metros de longitud en el extremo de la misma se conecta una lanza de bronce con una boca de salida de 19 mm

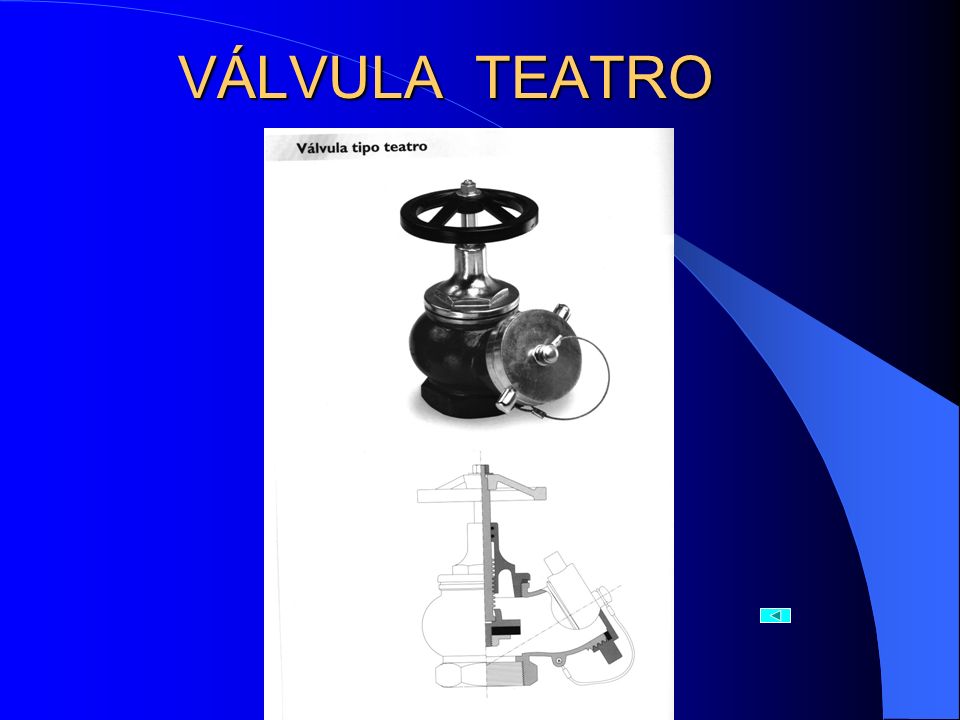

6 VÁLVULA TEATRO

7 GABINETE DE INCENDIO

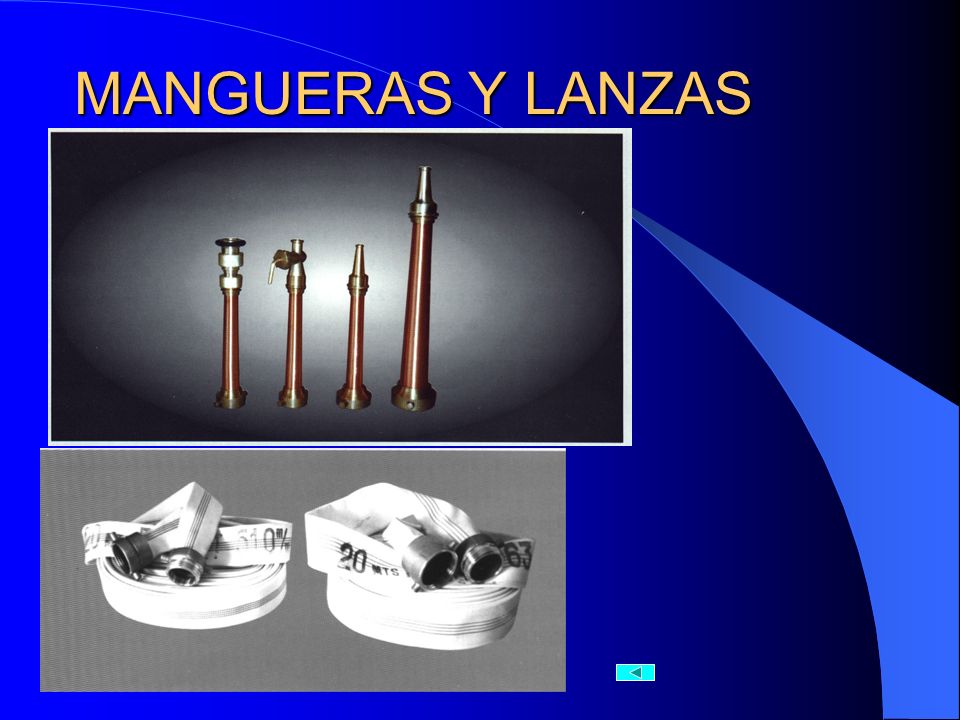

8 MANGUERAS Y LANZAS

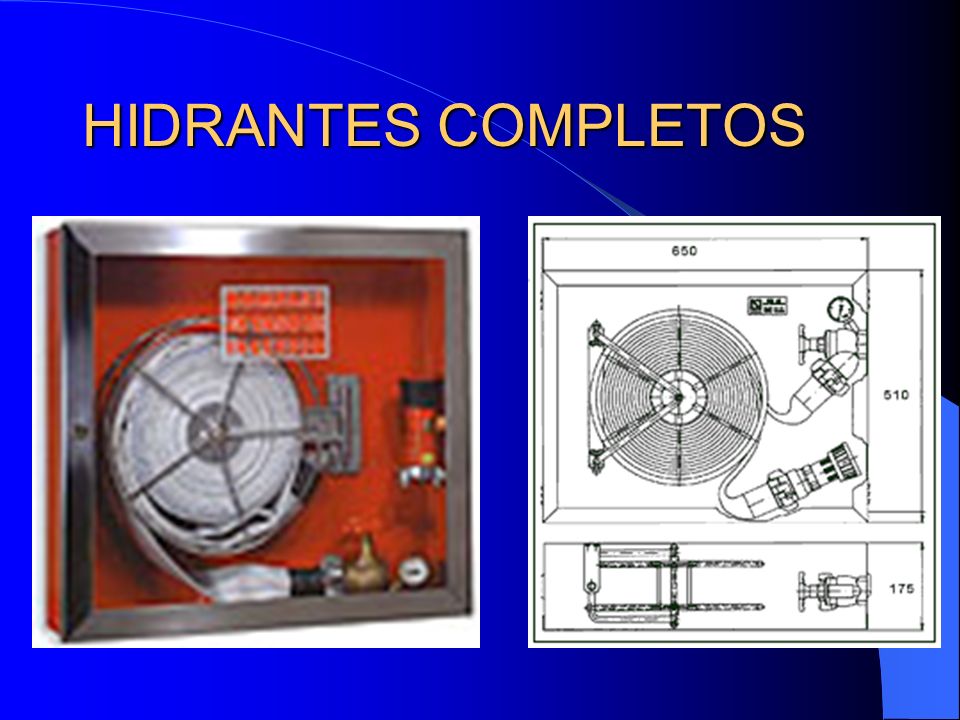

9 HIDRANTES COMPLETOS

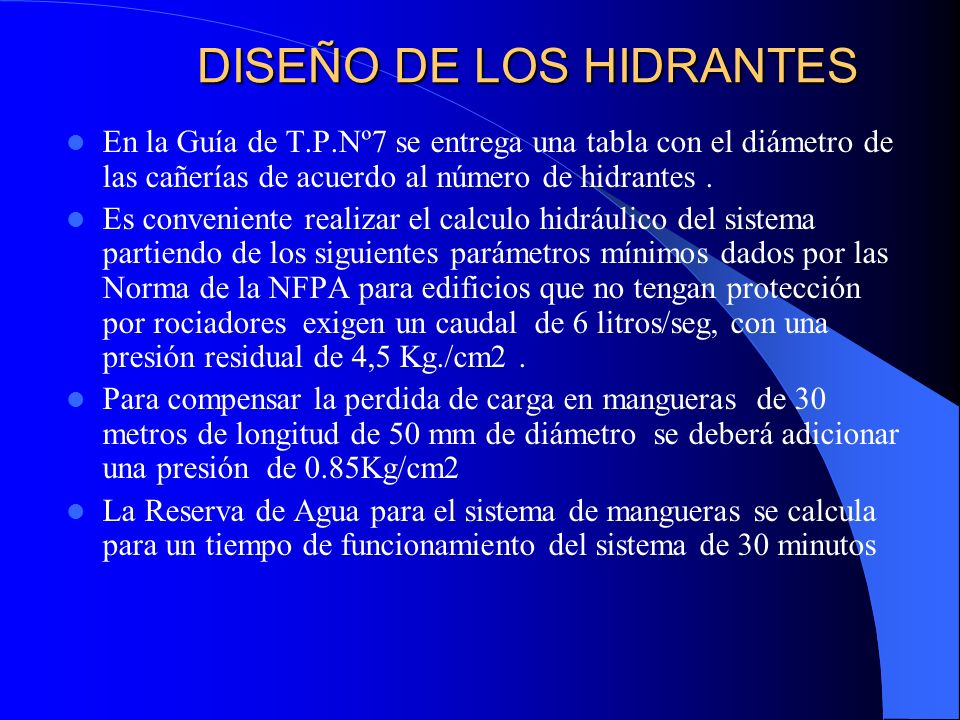

10 DISEÑO DE LOS HIDRANTES
En la Guía de T.P.Nº7 se entrega una tabla con el diámetro de las cañerías de acuerdo al número de hidrantes . Es conveniente realizar el calculo hidráulico del sistema partiendo de los siguientes parámetros mínimos dados por las Norma de la NFPA para edificios que no tengan protección por rociadores exigen un caudal de 6 litros/seg, con una presión residual de 4,5 Kg./cm2 . Para compensar la perdida de carga en mangueras de 30 metros de longitud de 50 mm de diámetro se deberá adicionar una presión de 0.85Kg/cm2 La Reserva de Agua para el sistema de mangueras se calcula para un tiempo de funcionamiento del sistema de 30 minutos

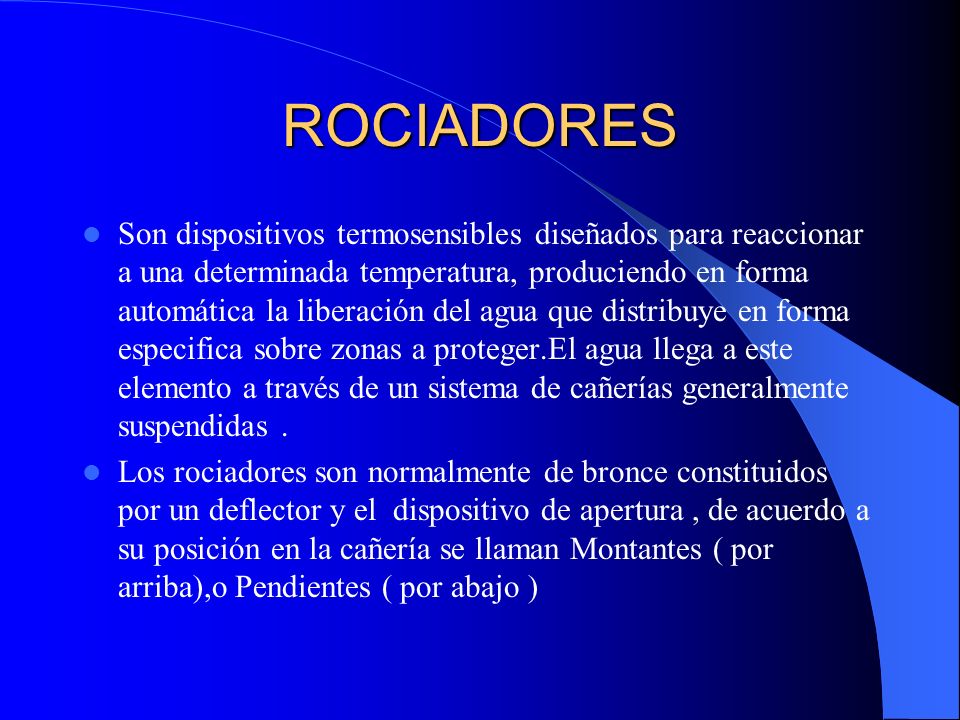

11 ROCIADORES Son dispositivos termosensibles diseñados para reaccionar a una determinada temperatura, produciendo en forma automática la liberación del agua que distribuye en forma especifica sobre zonas a proteger.El agua llega a este elemento a través de un sistema de cañerías generalmente suspendidas . Los rociadores son normalmente de bronce constituidos por un deflector y el dispositivo de apertura , de acuerdo a su posición en la cañería se llaman Montantes ( por arriba),o Pendientes ( por abajo )

12 TIPOS DE ROCIADORES Fusible: son aquellos que actuan al fundirse una aleación metálica cuyo punto de fusión está predeterminado Diversas fuerzas combinadas de palancas y varillas producen la presión necesaria para que el rociador se mantenga cerrado .Las aleaciones soldadas son óptimas compuesta por estaño,plomo,cadmio y bismuto que tienen puntos de fusión claramente definidos Ampolla: tiene como elemento de cierre una ampolla conteniendo liquido no totalmente lleno,quedando una burbuja de aire.Al expandirse el líquido por efecto del calor ,la burbuja se comprime y finalmente la absorbe el líquido , en ese instante aumenta la presión rapidamente , el bulbo se rompe pruduciendo la descarga de agua. La temperatura exacta de activación se regula en función la cantidad de liquido y tamaño de la burbuja.

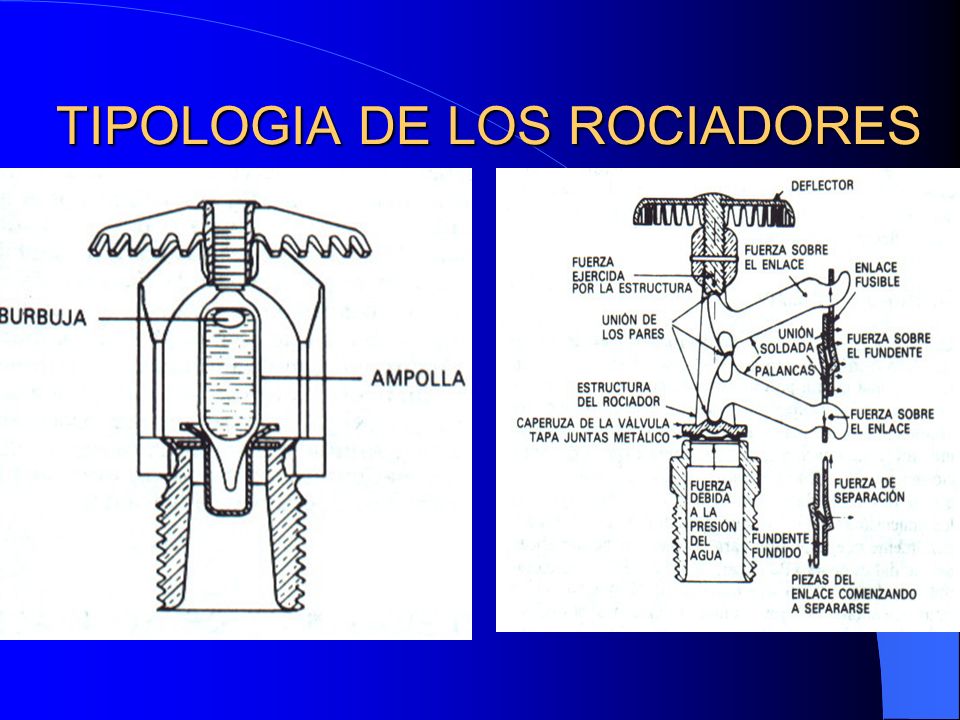

13 TIPOLOGIA DE LOS ROCIADORES

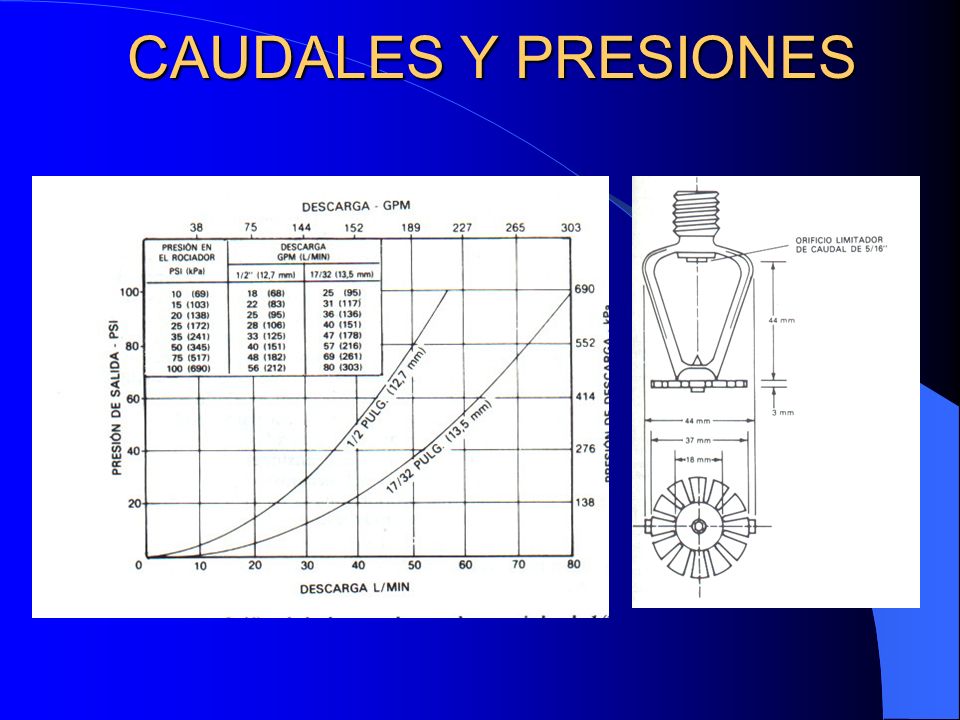

14 CAUDALES Y PRESIONES

15 PAUTAS DE DISEÑO ROCIADORES
La presión mínima sobre el rociador más desfavorable es de psi (0.69Kg/cm2) con un caudal de 1,13 litros/seg= 68 litros/ min El diámetro de la cañería puede obtenerse mediante tablas (Guia de trabajo Practico Nº7) , pero es aconsejable efectuar el dimensionado mediante cálculo hidráulico. Considerando las Normas de la NFPA para un riesgo Ordinario la superficie de cobertura para el diseño es de 140 m2 con una densidad de descarga de 4.1 litros/min *m2, considerando que el area eficaz de cada rociador es = 12 m2 necesitamos (140/12)=12 rociadores El tiempo garantizado de funcionamiento debe ser de 60 minutos la reserva de agua para los rociadores sera= 12 roc*68 l/min/roc*60min= litros
