1 ABS bomba de proceso BE

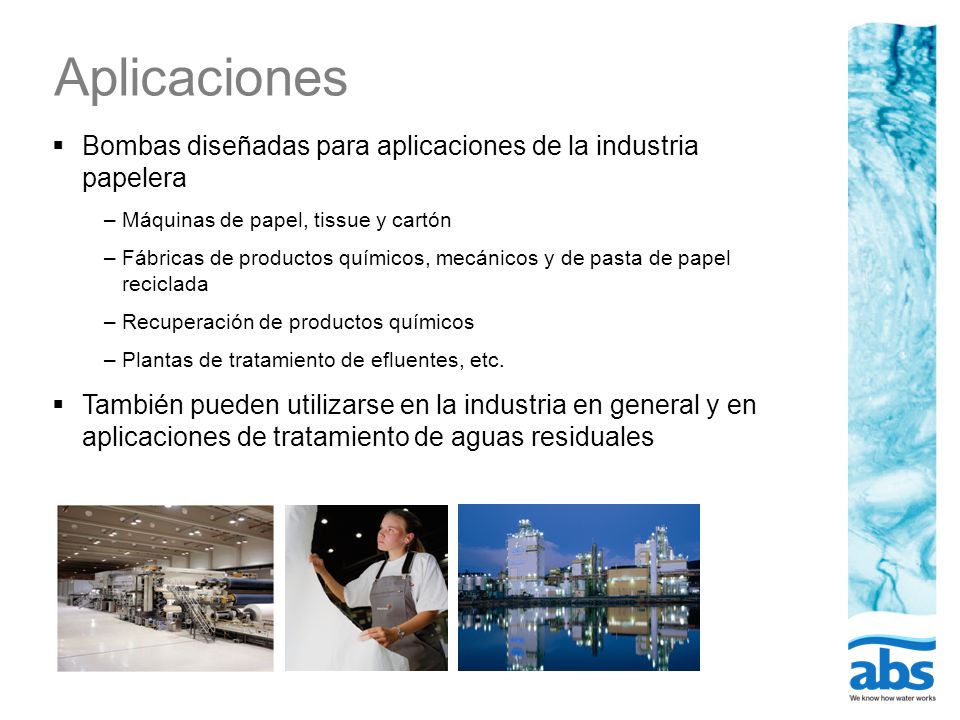

2 Aplicaciones Bombas diseñadas para aplicaciones de la industria papelera Máquinas de papel, tissue y cartón Fábricas de productos químicos, mecánicos y de pasta de papel reciclada Recuperación de productos químicos Plantas de tratamiento de efluentes, etc. También pueden utilizarse en la industria en general y en aplicaciones de tratamiento de aguas residuales

3 Características Mayores campos de trabajo Total fiabilidad
diseño hidráulico mejorado que amplia el área de trabajo alrededor del punto de mejor rendimiento mayor cobertura Q-H que minimiza el consumo medio energético Total fiabilidad diseño robusto y sólida construcción que garantizan un funcionamiento sin problemas gama de bombas optimizada para dar mayor respuesta Servicio simplificado fácil mantenimiento para cortos tiempos de parada construcción modular con gran intercambiabilidad de piezas que facilita el servicio y reduce el stock de repuestos una gama simplificada se traduce en una sencilla formación de técnicos y operarios

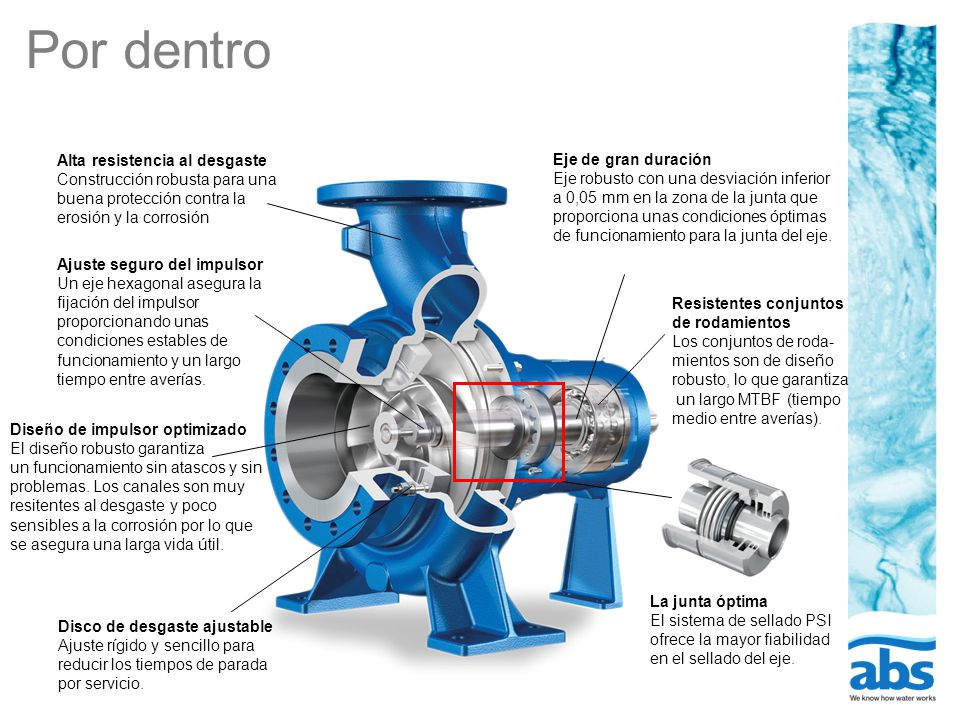

4 Por dentro Alta resistencia al desgaste Eje de gran duración
Construcción robusta para una buena protección contra la erosión y la corrosión Eje de gran duración Eje robusto con una desviación inferior a 0,05 mm en la zona de la junta que proporciona unas condiciones óptimas de funcionamiento para la junta del eje. Ajuste seguro del impulsor Un eje hexagonal asegura la fijación del impulsor proporcionando unas condiciones estables de funcionamiento y un largo tiempo entre averías. Resistentes conjuntos de rodamientos Los conjuntos de roda-mientos son de diseño robusto, lo que garantiza un largo MTBF (tiempo medio entre averías). Diseño de impulsor optimizado El diseño robusto garantiza un funcionamiento sin atascos y sin problemas. Los canales son muy resitentes al desgaste y poco sensibles a la corrosión por lo que se asegura una larga vida útil. Disco de desgaste ajustable Ajuste rígido y sencillo para reducir los tiempos de parada por servicio. La junta óptima El sistema de sellado PSI ofrece la mayor fiabilidad en el sellado del eje.

5 Por dentro Sujeción del impulsor
Sujeción segura del impulsor hexagonal fijación más fiable que la chaveta trasmisión de energia más eficaz mejor sellado del eje (anillo tórico) minimizando el riesgo de fugas fácil mantenimiento Garantiza seguridad y fiabilidad al usuario

6 Por dentro Disco de desgaste
Disco de desgaste en todas las bombas con conjuntos de rodamientos 2G-6G Ajuste desde la parte frontal para mantener el alto rendimiento Mejor sellado del cuerpo de la bomba Anillos tóricos normalizados, insensibles al ajuste del anillo de desgaste Diseño certificación ATEX (sólo Unión Europea)

7 Características Sistema Modular de ABS
Reducido stock de repuestos Los conjuntos de rodamientos y los cartuchos de junta pueden cambiarse rápidamente con piezas pre-montadas disponibles en stock Mejor disponibilidad y gran intercambiabilidad de repuestos Fácil formación del personal técnico y de servicio Bajos costes de mantenimiento

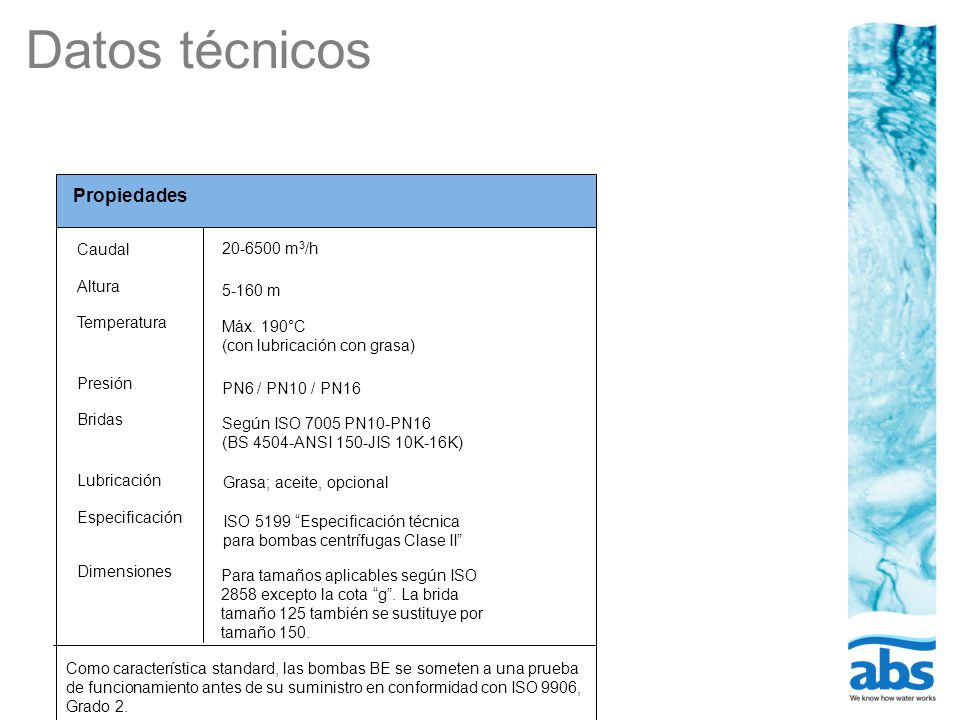

8 Datos técnicos Propiedades Caudal 20-6500 m3/h Altura Temperatura
Presión Bridas Lubricación Especificación Dimensiones m3/h 5-160 m Máx. 190°C (con lubricación con grasa) PN6 / PN10 / PN16 Según ISO 7005 PN10-PN16 (BS 4504-ANSI 150-JIS 10K-16K) Grasa; aceite, opcional ISO 5199 “Especificación técnica para bombas centrífugas Clase II” Para tamaños aplicables según ISO 2858 excepto la cota “g”. La brida tamaño 125 también se sustituye por tamaño 150. Como característica standard, las bombas BE se someten a una prueba de funcionamiento antes de su suministro en conformidad con ISO 9906, Grado 2.

9 Características del equipo Tipos de instalación
Instalaciones en horizontal instalación standard instalación de acoplamiento directo Instalaciones en vertical instalación en bastidor cuadrado instalación con cuatro patas

10 Características Placas base
Para adaptarse a las distintas demandas, existen varias opciones de instalación: Sistema PMI – placa base en hormigón material elástico o tacos nivelantes Placa base en acero corta, larga, acero inoxidable o montaje elevado, conjunto de rodamientos 1G-3G Bastidor de perfiles conjuntos de rodamientos 4G-6G

11 Por dentro Tipos de impulsor
Impulsor de 6 canales semi-abierto para aplicaciones de pasta de papel Impulsor de 3 canales menor número de canales (3/4) para aplicaciones de pasta de papel con sólidos Impulsor ESDF ejecución especial ESDF de doble aspiración (End Suction Double Flow) para aplicaciones con velocidades bajas. Impulsor Vortex para grandes pasos de sólidos y suspensiones delicadas

12 Por dentro Opciones de sellado
Junta mecánica simple - PSI (DIN) Empaquetadura del prensaestopas Junta mecánica (MASTERSEAL) Cartucho (ABS) de montaje interno juntas (SE1, SE2) Juntas en cartucho de montaje exterior (Burgmann Cartex, Crane)

13 Características Servicio simplificado
Diseño modular Mejorada fijación del impulsor y fácil ajuste o sustitución del disco de desgaste Suministro inmediato y envíos especiales (programa FAST ) Herramientas, accesorios y kits de reparación con piezas originales del fabricante Acoplamiento del espaciador optimizado Cartucho de junta pre-ensamblado

14 Campos de trabajo 50 Hz

15 Campos de trabajo 60 Hz

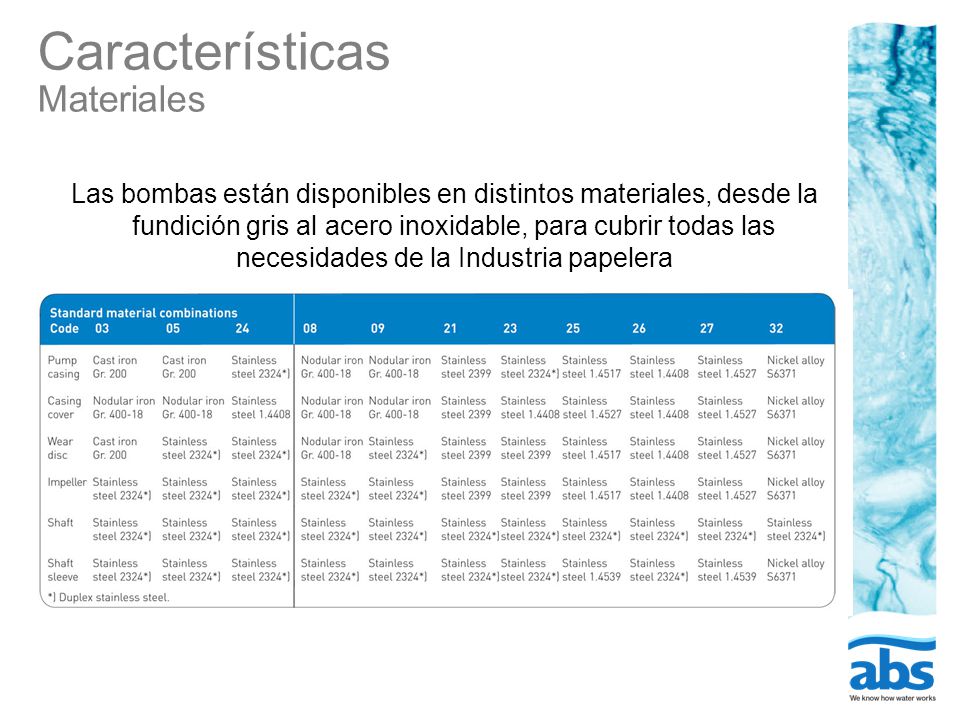

16 Características Materiales
Las bombas están disponibles en distintos materiales, desde la fundición gris al acero inoxidable, para cubrir todas las necesidades de la Industria papelera

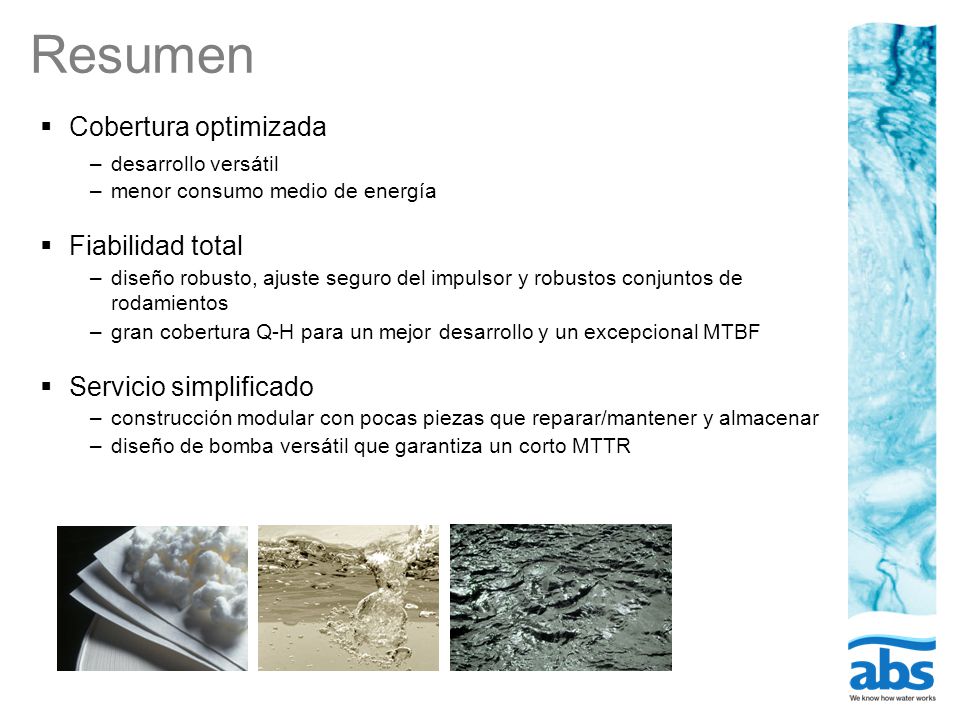

17 Resumen Cobertura optimizada Fiabilidad total Servicio simplificado
desarrollo versátil menor consumo medio de energía Fiabilidad total diseño robusto, ajuste seguro del impulsor y robustos conjuntos de rodamientos gran cobertura Q-H para un mejor desarrollo y un excepcional MTBF Servicio simplificado construcción modular con pocas piezas que reparar/mantener y almacenar diseño de bomba versátil que garantiza un corto MTTR
