Plan de entrenamiento técnico Oct-2012
Características del Regulador domiciliario para cilindros de 2, 5, 11 y 15 Kg. Plan de entrenamiento técnico Oct-2012
2
¿Qué es un regulador de presión de GLP?
Las siglas GLP significan “Gas Licuado de Petróleo”, que es el contenido almacenado en un cilindro, el cual es un combustible que se usa para los artefactos tales como cocinas, estufas, calefones, etc. El GLP circula desde el cilindro hasta un artefacto a través del regulador. Cilindro de GLP Presión variable De 0,3 a 7 bar Regula a presión constante requerida por el artefacto 11” wc ó 29 mbar Artefacto Presión de entrada 11” wc ó 29 mbar
3
Diferencias y ventajas del nuevo diseño
Diseño compacto y ergonométrico. Este diseño es más compacto y fácil de manipular. Fácil de conectar con la válvula del cilindro.
4

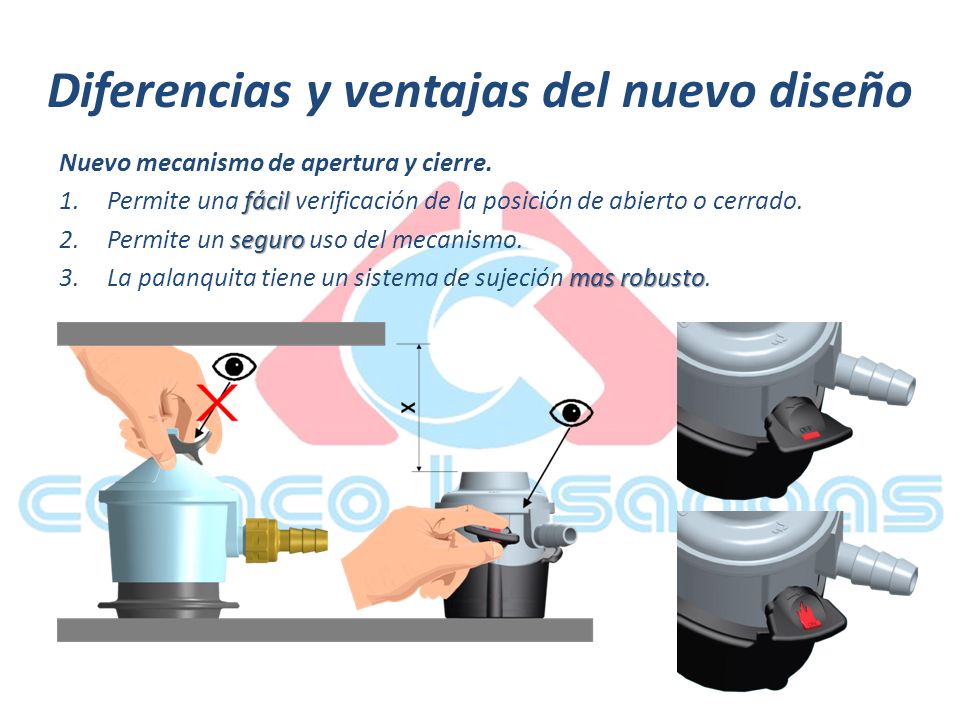

Diferencias y ventajas del nuevo diseño
Nuevo mecanismo de apertura y cierre. Permite una fácil verificación de la posición de abierto o cerrado. Permite un seguro uso del mecanismo. La palanquita tiene un sistema de sujeción mas robusto.
5

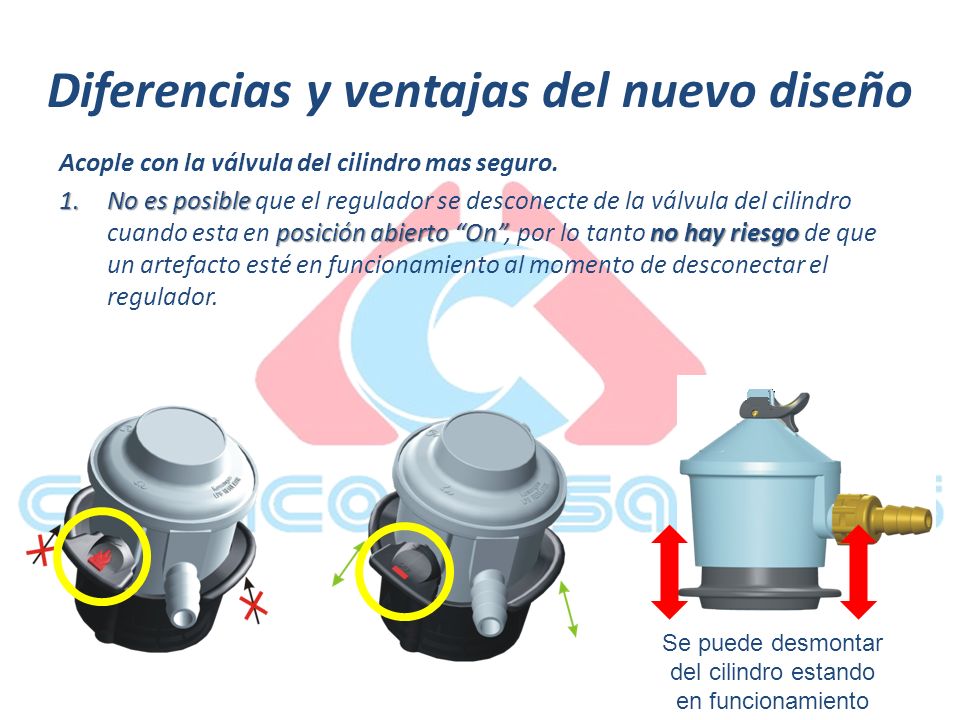

Diferencias y ventajas del nuevo diseño
Acople con la válvula del cilindro mas seguro. No es posible que el regulador se desconecte de la válvula del cilindro cuando esta en posición abierto “On”, por lo tanto no hay riesgo de que un artefacto esté en funcionamiento al momento de desconectar el regulador. Informar detalle de que el regulador antiguo se puede conectar quedando paso de gas abierto en el sistema. Se puede desmontar del cilindro estando en funcionamiento
6
Diferencias y ventajas del nuevo diseño
Sistema de seguridad de Exceso de Flujo. Es un dispositivo que se activa, cortando el flujo de GLP, cuando existe una desconexión, desprendimiento o corte del flexible (manguera). Este sistema no se puede intervenir en el nuevo diseño, por lo que ofrece una seguridad con respecto al diseño anterior. Diseño Nuevo: -Sistema Interno. -NO se puede intervenir. -NO permite fugas Diseño Antiguo: -Sistema Externo. -SI se puede intervenir. -PUEDEN EXISTIR fugas
7
Diferencias y ventajas del nuevo diseño
Sistema de seguridad de Válvula de Alivio. Es un dispositivo de seguridad diseñado para permitir que el regulador tenga una presión constante. Esta válvula de alivio actúa si en el sistema se produce una sobrepresión, sin embargo, deja de actuar una vez que la presión interna se restablece. Por otro lado no existe riesgo de que la membrana se desprenda se su posición, existe mayor superficie de sujeción. Empaquetadura fuera de posición
8
Diferencias y ventajas del nuevo diseño
Sistema de venteo. El sistema de venteo del diseño nuevo, NO Permite la entrada de residuos, comida, basura, agua por su ubicación, por lo que no se ve afectado el funcionamiento del regulador y tampoco la duración de sus componentes internos. El diseño nuevo tiene un venteo horizontal, con entrada cónica, mientras el diseño antiguo tiene un venteo en la zona de la palanquita de accionamiento.
9
Riesgos asociados a las malas prácticas del antiguo diseño
Reguladores Intervenidos y sus riesgos.
10
Riesgos asociados a las malas prácticas del antiguo diseño
Cachimbas. El uso de estos conectores es un riesgo, ya que no genera el sello adecuado con la conexión del regulador, por lo que se genera un Fuga en el sistema. Algunos conectores incluyen empaquetaduras, las cuales no son adecuadas para resistir el GLP, por lo que se deterioran rápidamente y se genera fuga en el sistema. Ciertos acabados de la espiga no ofrecen un adecuado agarre con la manguera, pudiendo producir desacople del conjunto. El uso de conector o “Cachimbas”, no está permitido por la SEC (Superintendencia de Electricidad y Combustibles), además no es necesario, ya que el flexible debe incluir la conexión roscada.
11
Riesgos asociados a las malas prácticas del antiguo diseño
Cachimbas. Filos cortantes en la zona de sello con la manguera Zola de sello no permite la hermeticidad (cónica e irregular) Empaquetaduras de cartón, NO APTAS para el GLP. Superficie irregular y poca zona de sello
12
Otros temas de interés Reguladores no certificados. Por desarrollar
13
Otros temas de interés Reguladores de la competencia con FUGA. Por desarrollar
