70 Reóstato Principio de funcionamiento Permite variar la magnitud de su resistencia mediante el giro de un eje o el deslizamiento de un cursor. Por.

Presentación del tema: "70 Reóstato Principio de funcionamiento Permite variar la magnitud de su resistencia mediante el giro de un eje o el deslizamiento de un cursor. Por."— Transcripción de la presentación:

1

2 70 Reóstato

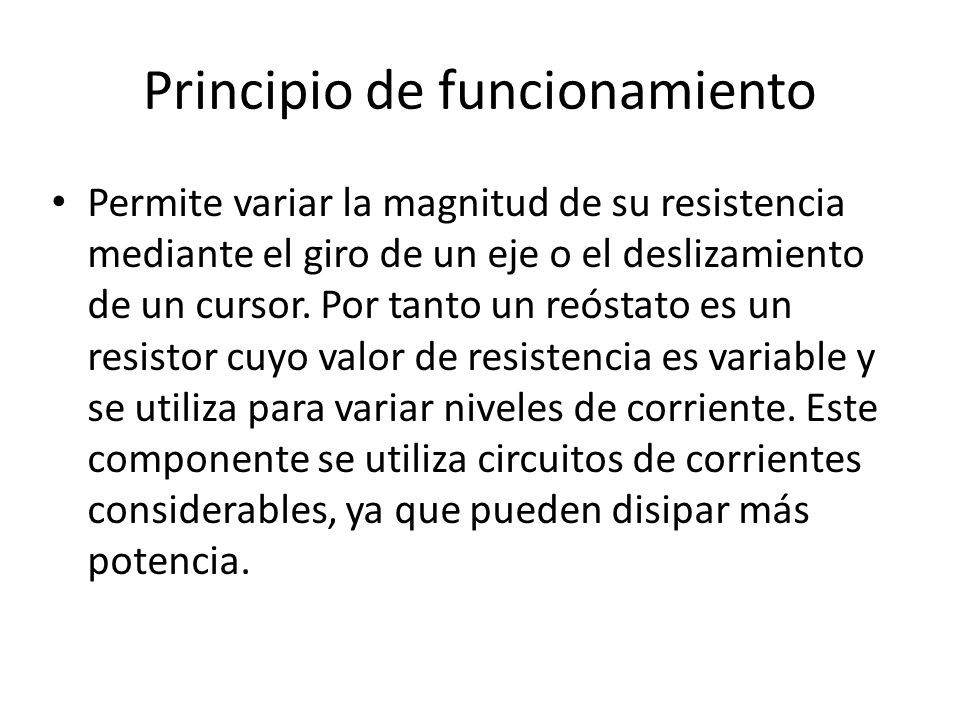

3 Principio de funcionamiento Permite variar la magnitud de su resistencia mediante el giro de un eje o el deslizamiento de un cursor. Por tanto un reóstato es un resistor cuyo valor de resistencia es variable y se utiliza para variar niveles de corriente. Este componente se utiliza circuitos de corrientes considerables, ya que pueden disipar más potencia.

4 Aplicaciones Arranque de motores o cualquier tipo de tarea que requiera variación de resistencia en condiciones de elevada tensión o corriente El reóstato, éste va conectado en serie con el circuito y se debe tener cuidado de que su valor (en ohmios) y su la potencia sea adecuada para soportar la corriente que va a circular por él.

5

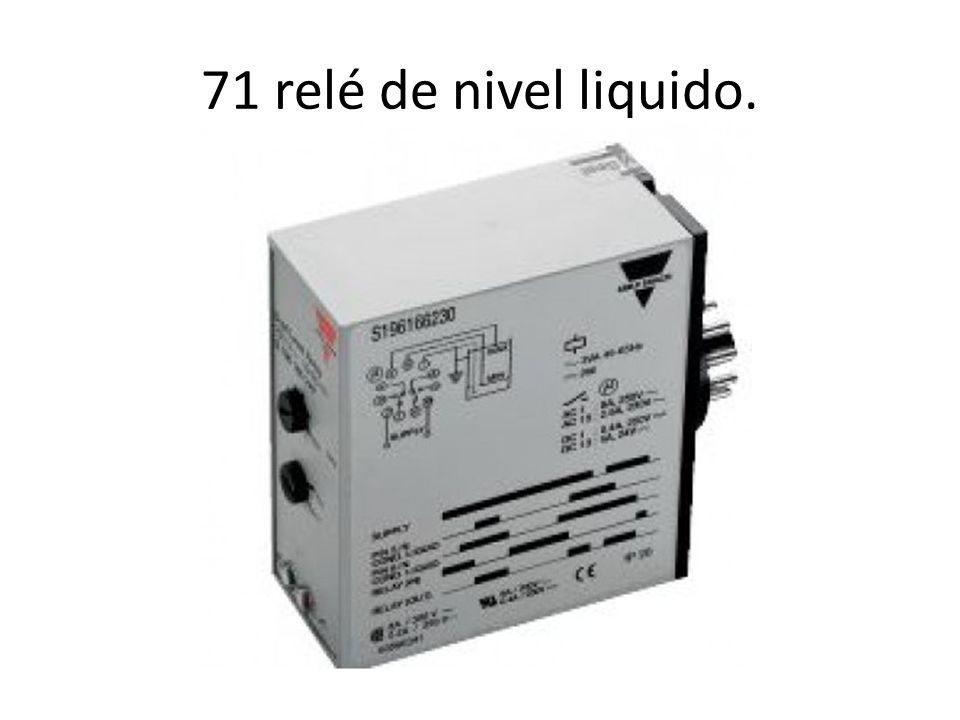

6 71 relé de nivel liquido.

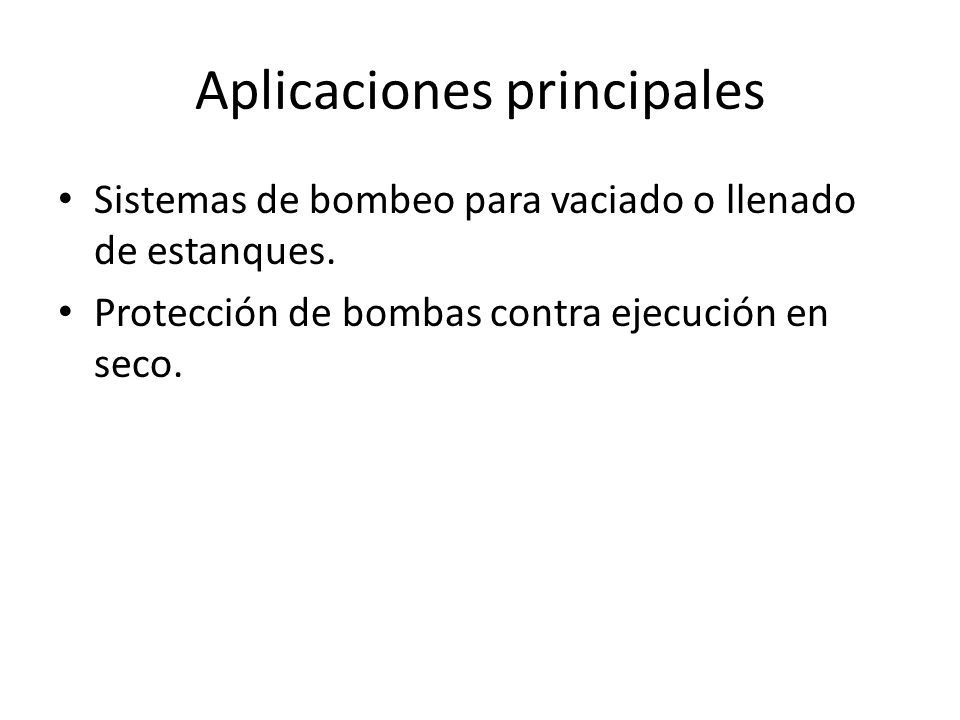

7 Aplicaciones principales Sistemas de bombeo para vaciado o llenado de estanques. Protección de bombas contra ejecución en seco.

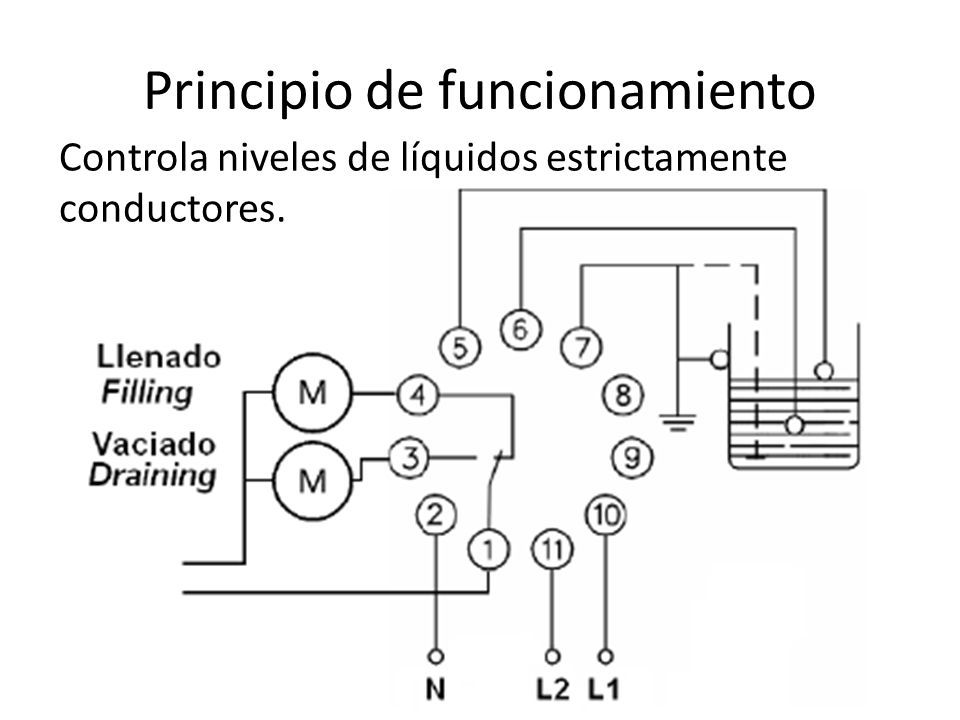

8 Principio de funcionamiento Controla niveles de líquidos estrictamente conductores.

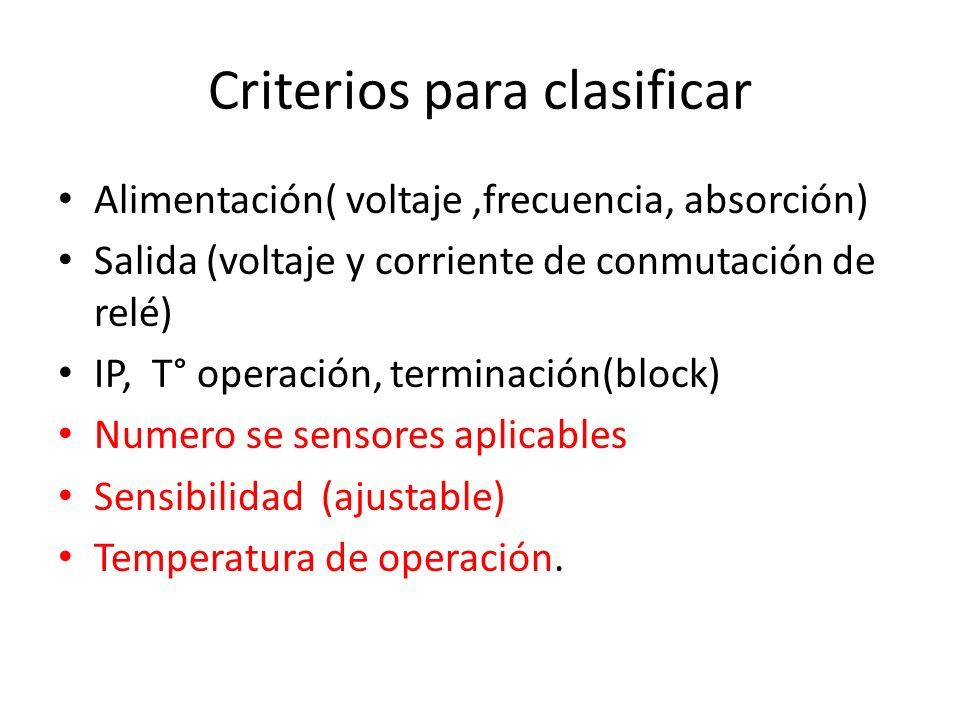

9 Criterios para clasificar Alimentación( voltaje,frecuencia, absorción) Salida (voltaje y corriente de conmutación de relé) IP, T° operación, terminación(block) Numero se sensores aplicables Sensibilidad (ajustable) Temperatura de operación.

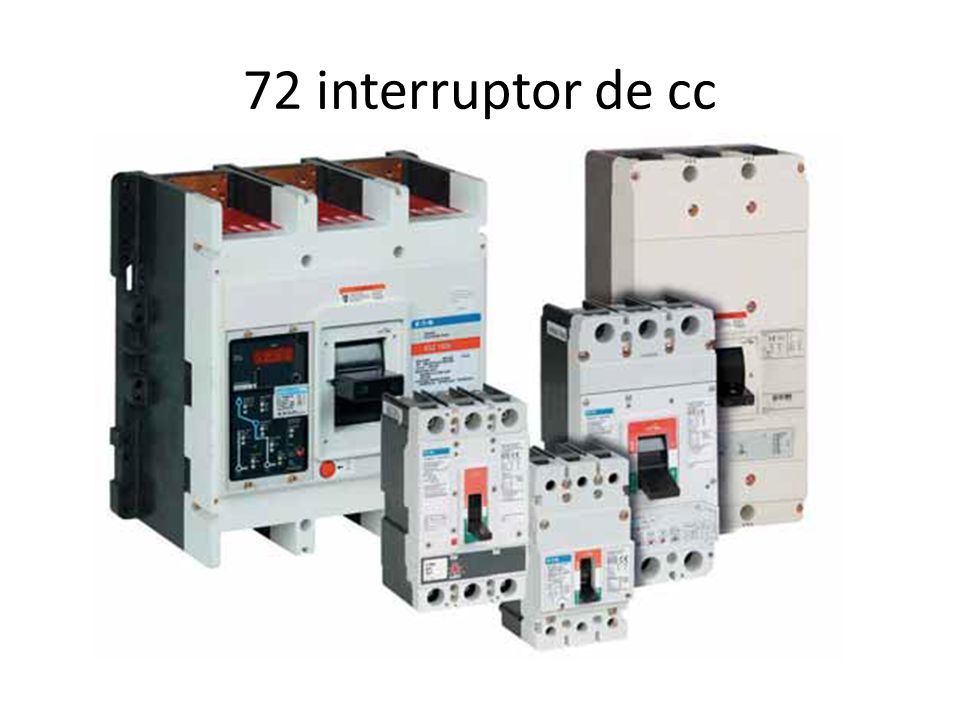

10 72 interruptor de cc

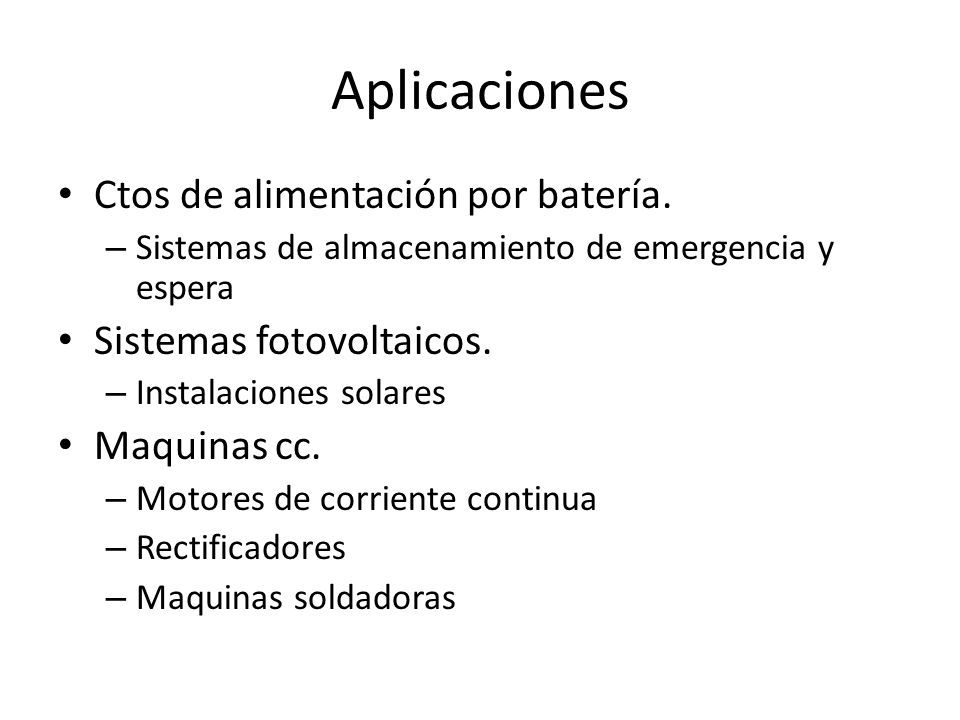

11 Aplicaciones Ctos de alimentación por batería. – Sistemas de almacenamiento de emergencia y espera Sistemas fotovoltaicos. – Instalaciones solares Maquinas cc. – Motores de corriente continua – Rectificadores – Maquinas soldadoras

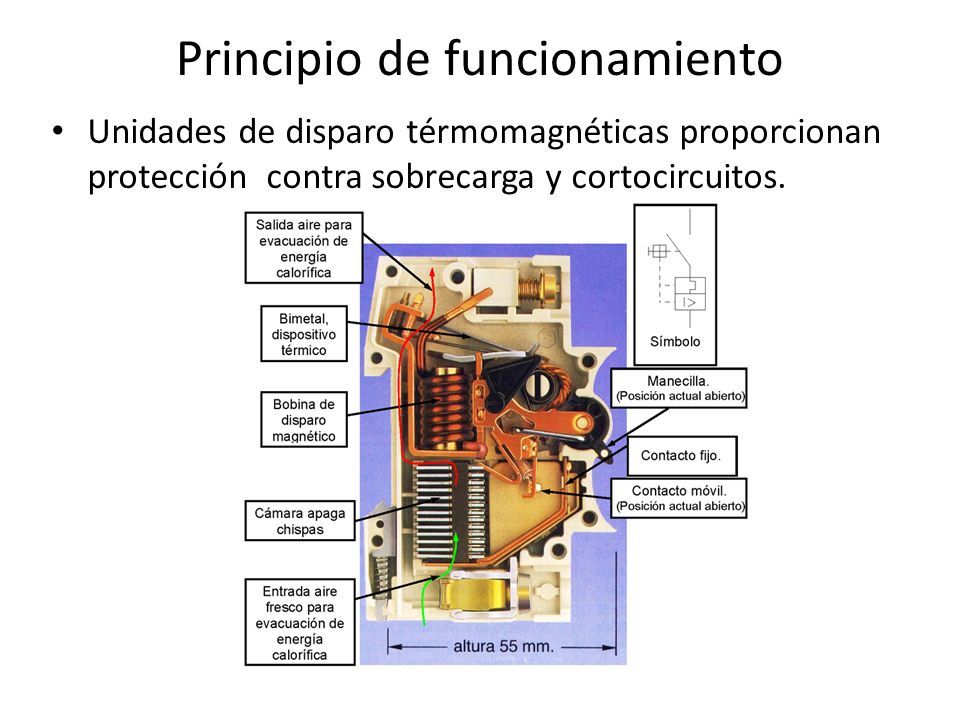

12 Principio de funcionamiento Unidades de disparo térmomagnéticas proporcionan protección contra sobrecarga y cortocircuitos.

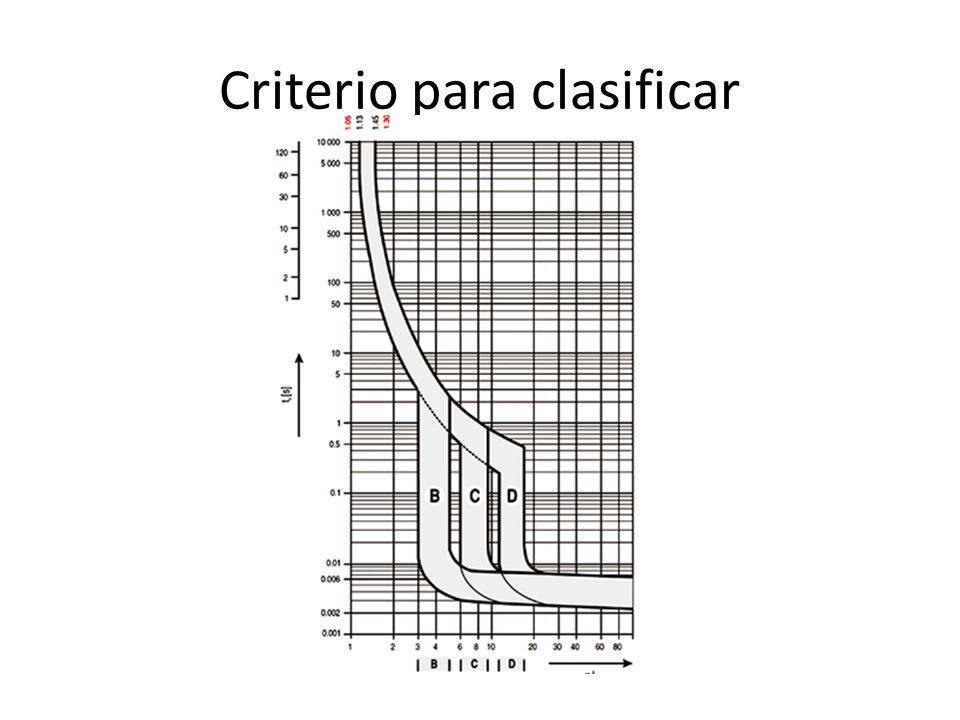

13 Criterio para clasificar

14 Principales fabricantes

15 73 Contactor de resistencia de carga

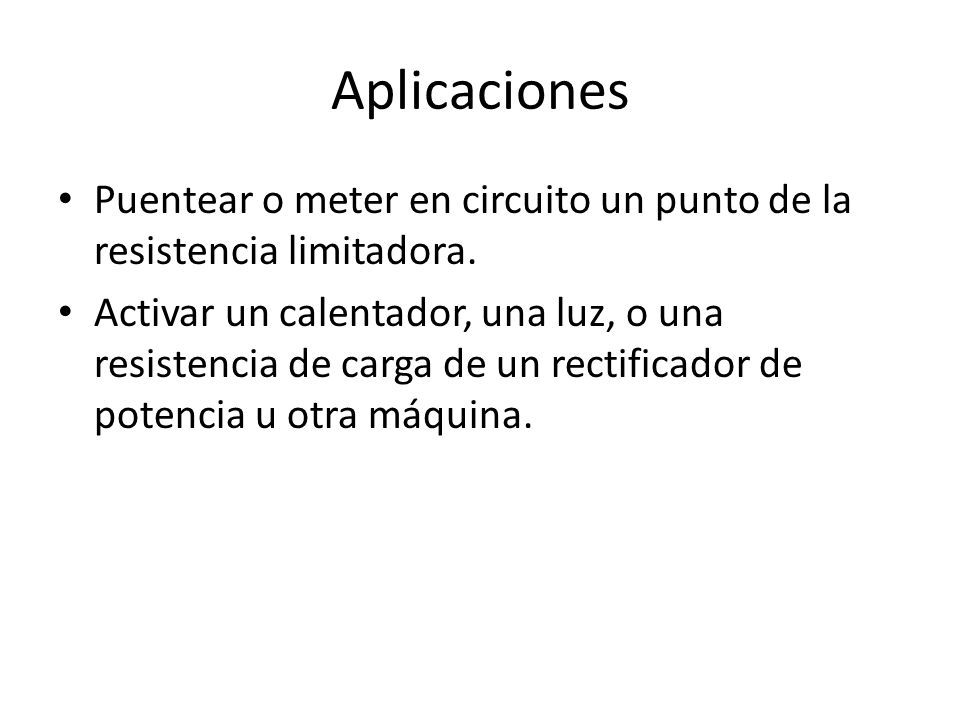

16 Aplicaciones Puentear o meter en circuito un punto de la resistencia limitadora. Activar un calentador, una luz, o una resistencia de carga de un rectificador de potencia u otra máquina.

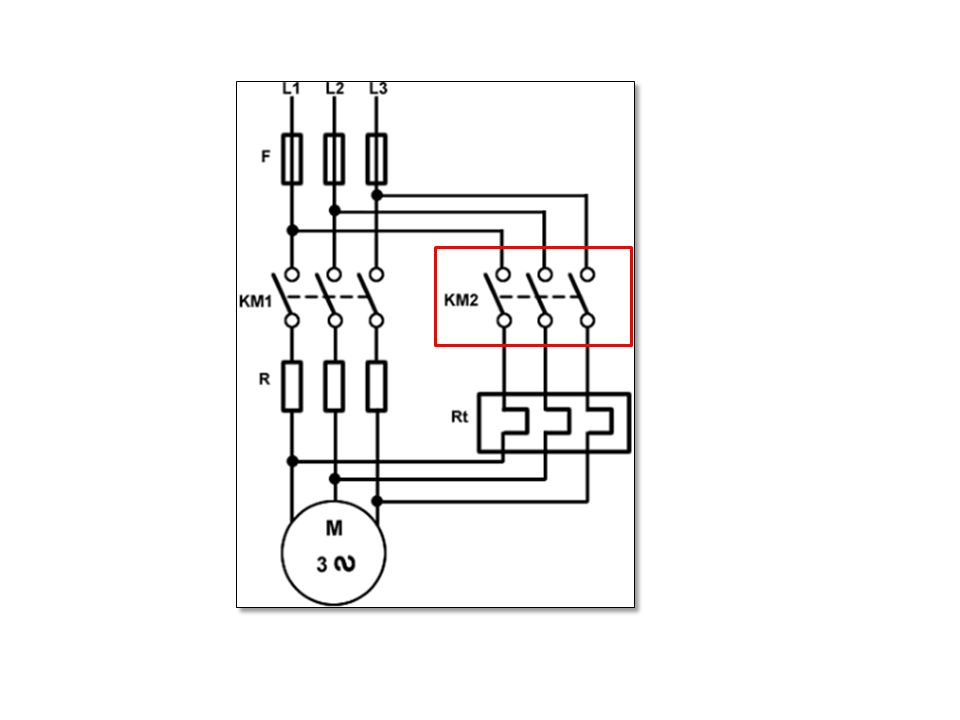

17

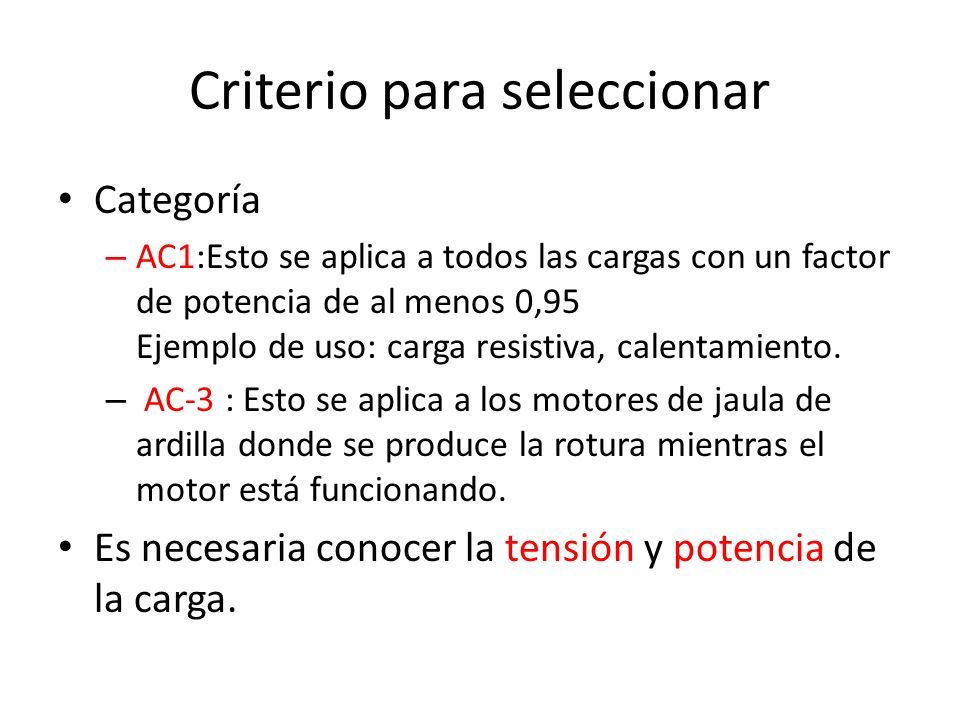

18 Criterio para seleccionar Categoría – AC1:Esto se aplica a todos las cargas con un factor de potencia de al menos 0,95 Ejemplo de uso: carga resistiva, calentamiento. – AC-3 : Esto se aplica a los motores de jaula de ardilla donde se produce la rotura mientras el motor está funcionando. Es necesaria conocer la tensión y potencia de la carga.

19 Principales fabricantes

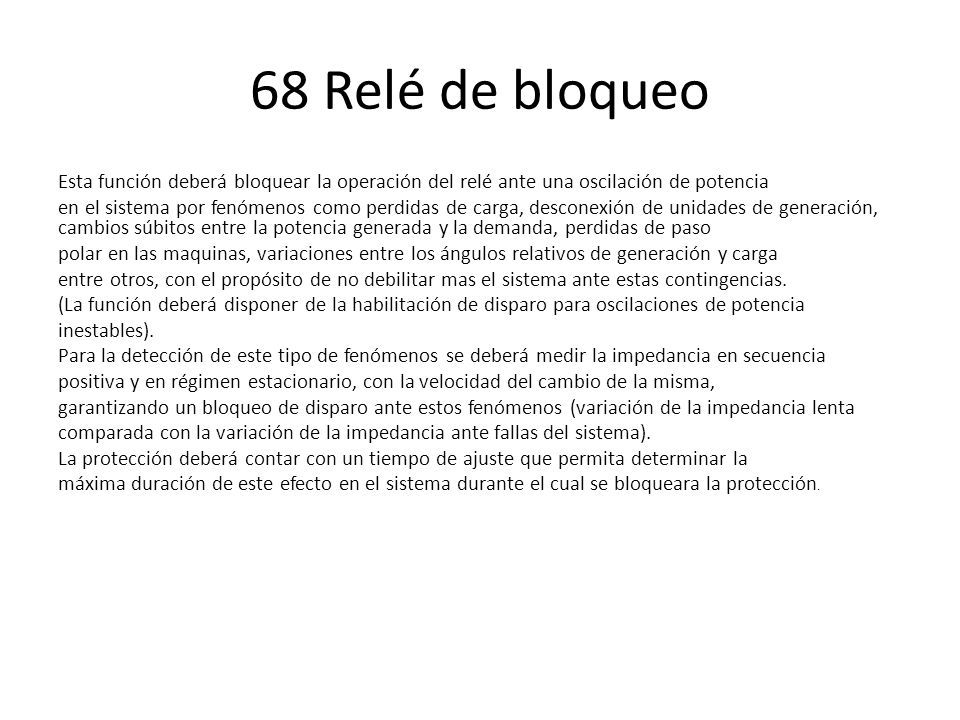

20 68 Relé de bloqueo Esta función deberá bloquear la operación del relé ante una oscilación de potencia en el sistema por fenómenos como perdidas de carga, desconexión de unidades de generación, cambios súbitos entre la potencia generada y la demanda, perdidas de paso polar en las maquinas, variaciones entre los ángulos relativos de generación y carga entre otros, con el propósito de no debilitar mas el sistema ante estas contingencias. (La función deberá disponer de la habilitación de disparo para oscilaciones de potencia inestables). Para la detección de este tipo de fenómenos se deberá medir la impedancia en secuencia positiva y en régimen estacionario, con la velocidad del cambio de la misma, garantizando un bloqueo de disparo ante estos fenómenos (variación de la impedancia lenta comparada con la variación de la impedancia ante fallas del sistema). La protección deberá contar con un tiempo de ajuste que permita determinar la máxima duración de este efecto en el sistema durante el cual se bloqueara la protección.

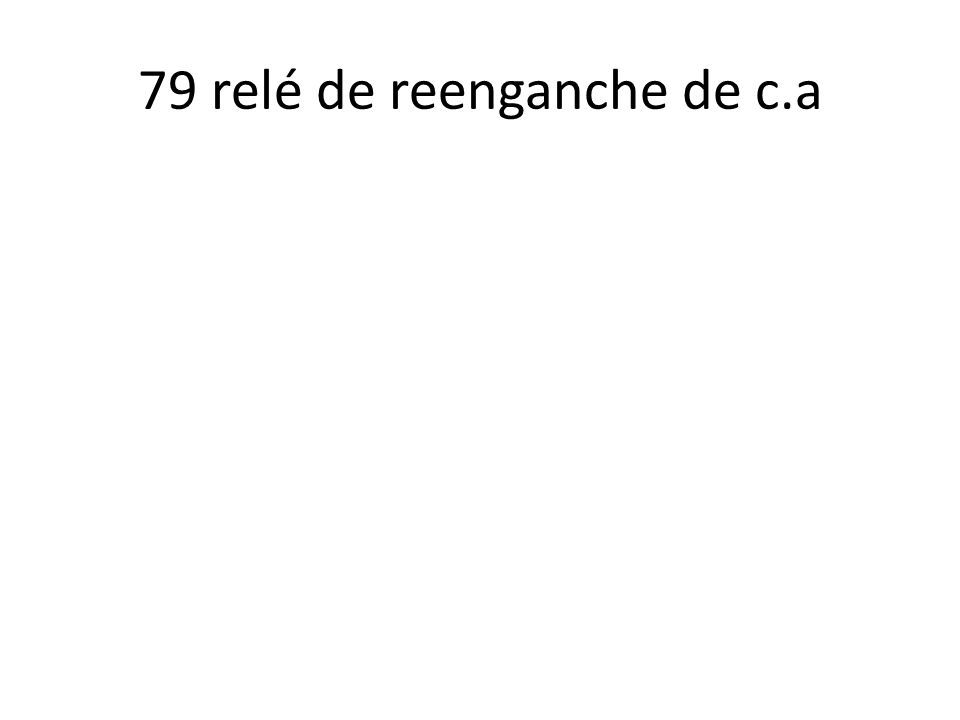

21 79 relé de reenganche de c.a
