1 SISTEMAS DIGITALES INTEGRADOS PELICULA RADIOGRAFICA REVELADO automático y manual POR: MARIA TAGLES ISMAEL NIETO

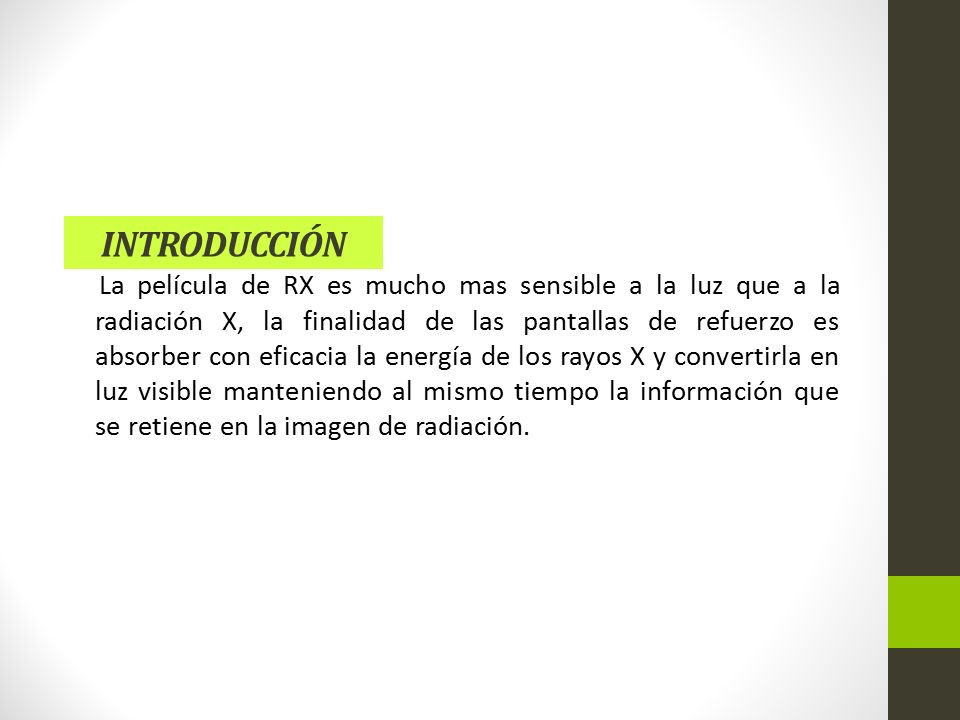

2 INTRODUCCIÓN La película de RX es mucho mas sensible a la luz que a la radiación X, la finalidad de las pantallas de refuerzo es absorber con eficacia la energía de los rayos X y convertirla en luz visible manteniendo al mismo tiempo la información que se retiene en la imagen de radiación.

3 EMULSION (1micra) BASE (0.18mm) EMULSION - GELATINA (1micra) - HALUROS DE PLATA COMPONENTES DE LA PELICULA RADIOGRAFICA

4 La Emulsión es sensible a los rayos X y a la luz visible, registra la imagen radiográfica. Extendida por una sola o por ambas caras de un soporte o lámina de plástico de gran resistencia mecánica. La Base es un material plástico de soporte sobre el cual se deposita la emulsión. Grosor 0.18 micrometrosesta hecho de un material de plastico transparente la base de la pelicula debe absorver poco agua lo cual es importante para el procesamiento automatico Composición de Película radiográfica

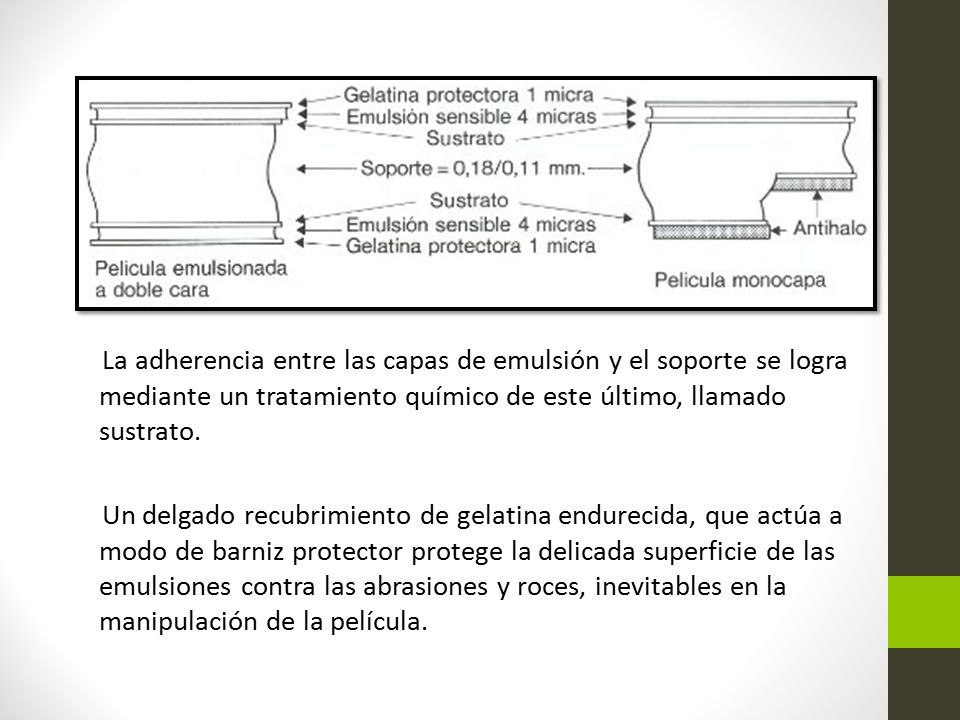

5 La adherencia entre las capas de emulsión y el soporte se logra mediante un tratamiento químico de este último, llamado sustrato. Un delgado recubrimiento de gelatina endurecida, que actúa a modo de barniz protector protege la delicada superficie de las emulsiones contra las abrasiones y roces, inevitables en la manipulación de la película.

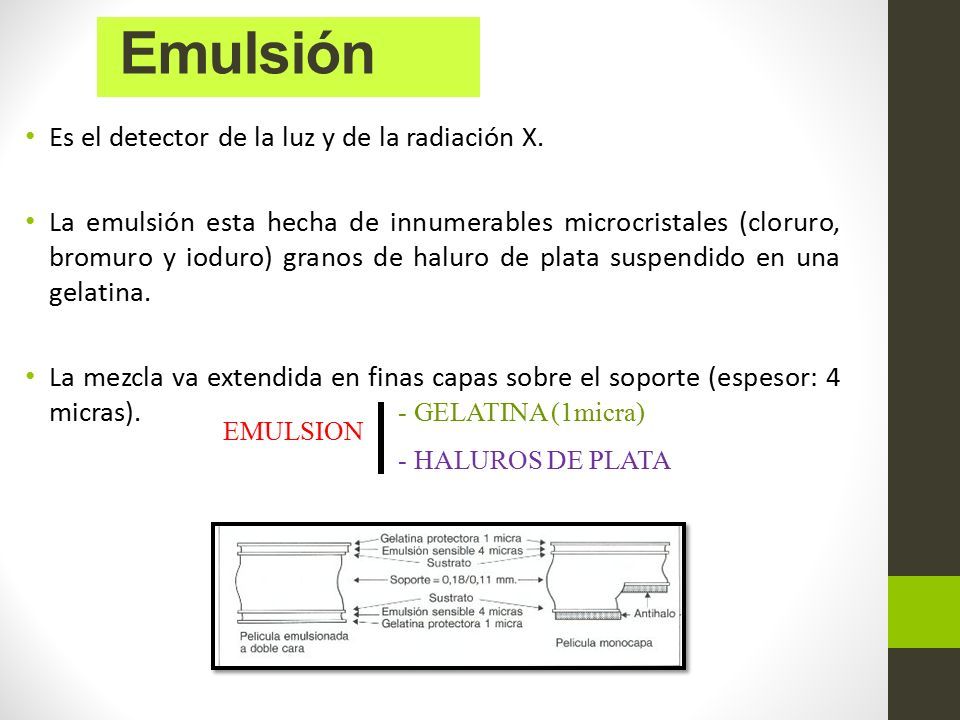

6 Es el detector de la luz y de la radiación X. La emulsión esta hecha de innumerables microcristales (cloruro, bromuro y ioduro) granos de haluro de plata suspendido en una gelatina. La mezcla va extendida en finas capas sobre el soporte (espesor: 4 micras). EMULSION - GELATINA (1micra) - HALUROS DE PLATA Emulsión

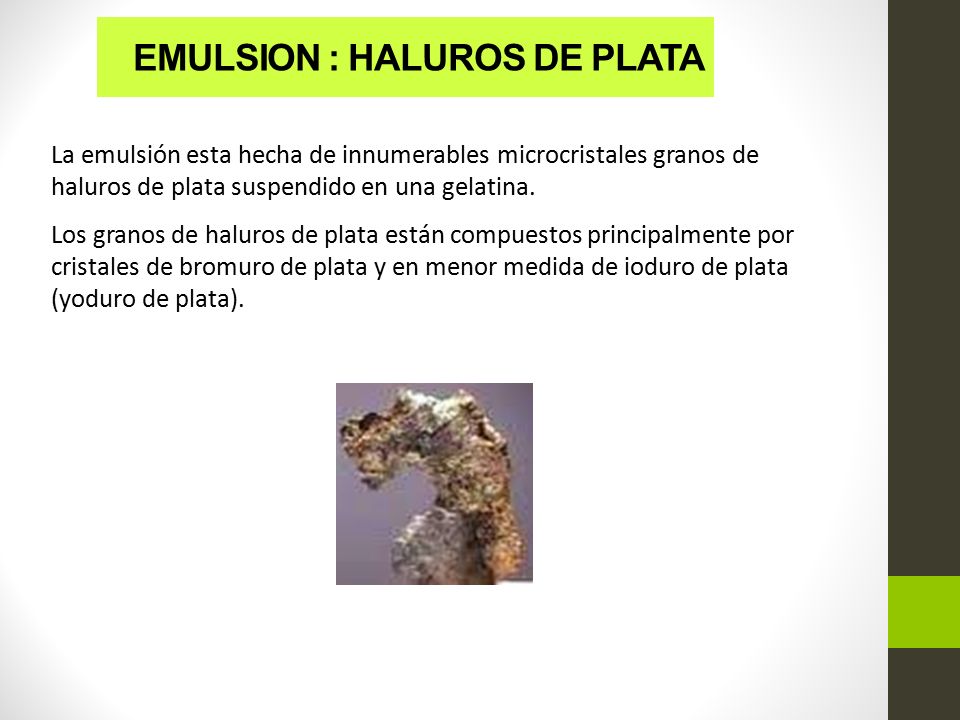

7 La emulsión esta hecha de innumerables microcristales granos de haluros de plata suspendido en una gelatina. Los granos de haluros de plata están compuestos principalmente por cristales de bromuro de plata y en menor medida de ioduro de plata (yoduro de plata). EMULSION : HALUROS DE PLATA

8 Existen tres tipos de granos: - Grano tridimencional - Grano tabular - Grano cubico Granos tabulares: diametro : 2 micrometros Grosor: 0.13 micrometros Son los elementos sensibles a los rayos X y a la luz, contenidos en la emulsión radiográfica. Los granos de la emulsión de haluros de plata son usados como receptores de imagen en películas radiográficas. EMULSION : HALUROS DE PLATA

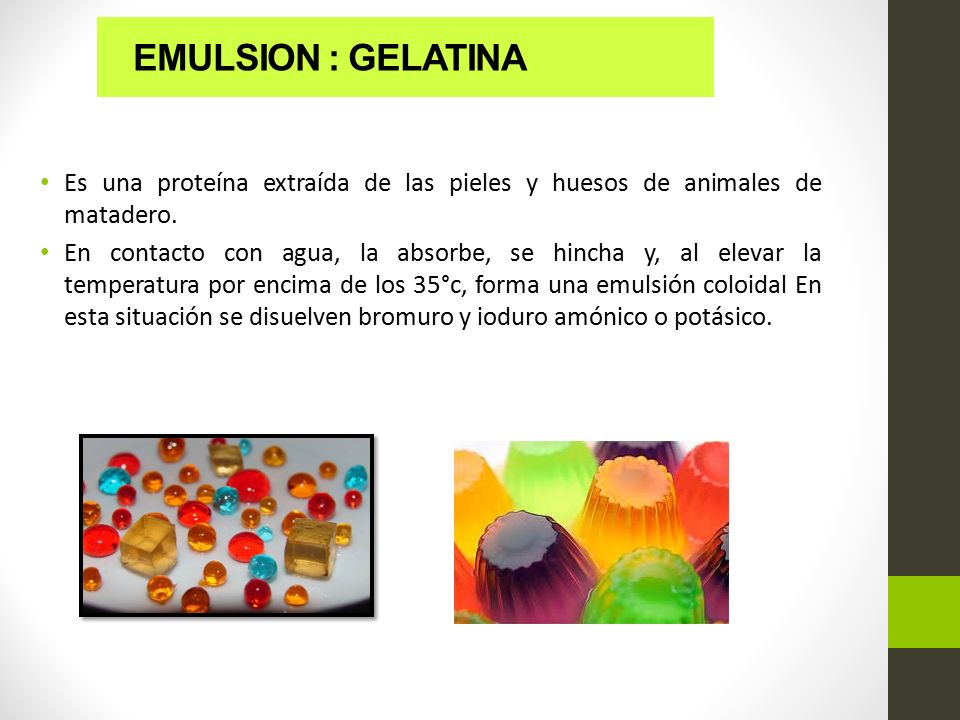

9 Es una proteína extraída de las pieles y huesos de animales de matadero. En contacto con agua, la absorbe, se hincha y, al elevar la temperatura por encima de los 35°c, forma una emulsión coloidal En esta situación se disuelven bromuro y ioduro amónico o potásico.. EMULSION : GELATINA

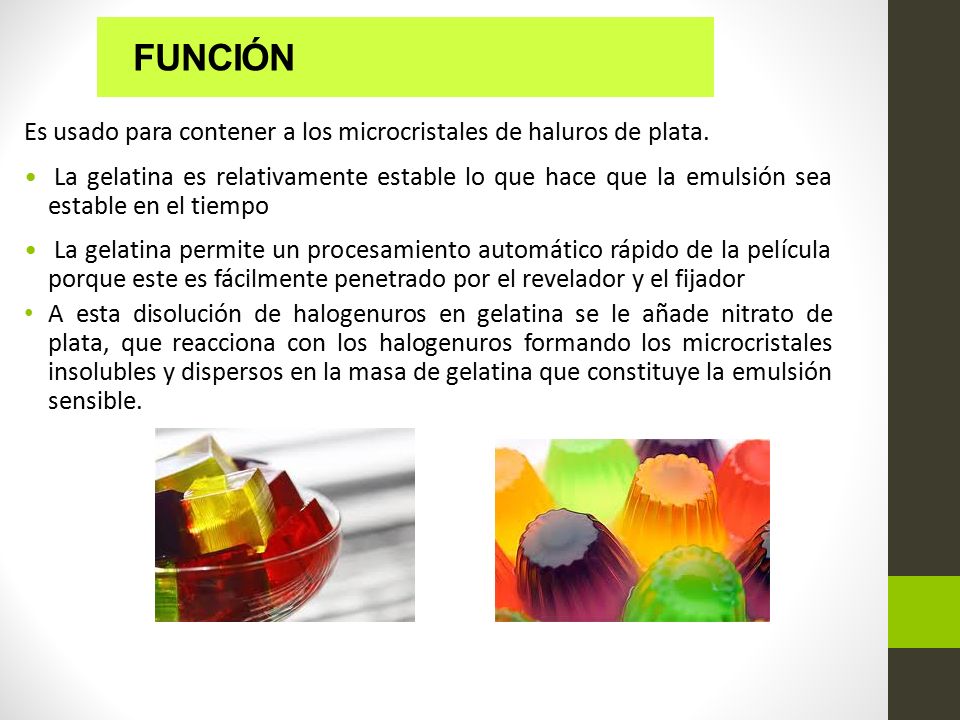

10 Es usado para contener a los microcristales de haluros de plata. La gelatina es relativamente estable lo que hace que la emulsión sea estable en el tiempo La gelatina permite un procesamiento automático rápido de la película porque este es fácilmente penetrado por el revelador y el fijador A esta disolución de halogenuros en gelatina se le añade nitrato de plata, que reacciona con los halogenuros formando los microcristales insolubles y dispersos en la masa de gelatina que constituye la emulsión sensible. FUNCIÓN

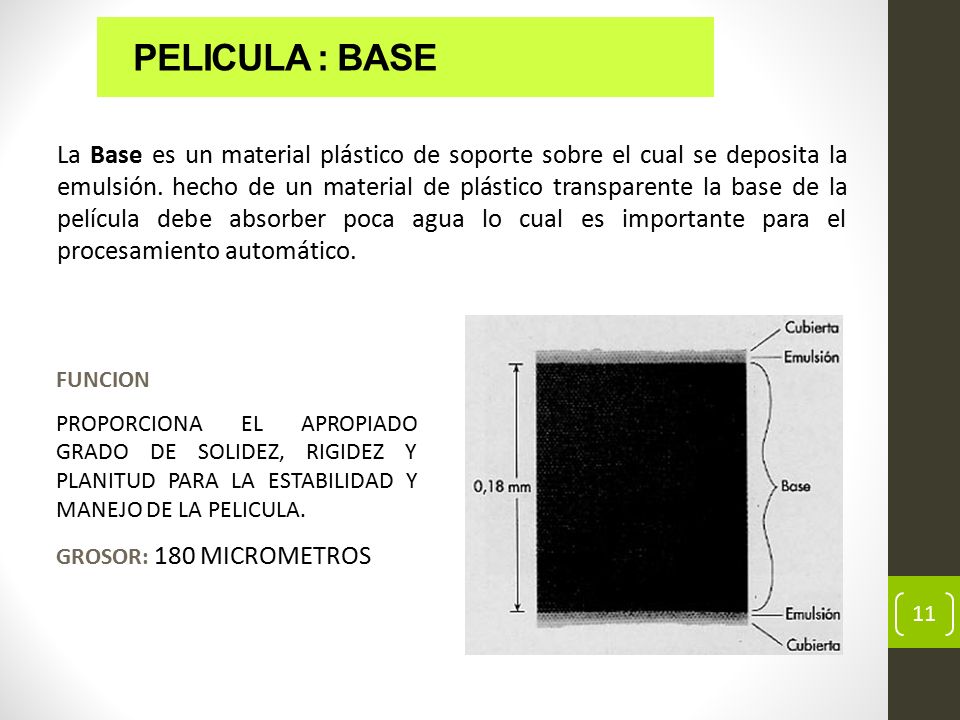

11 11 La Base es un material plástico de soporte sobre el cual se deposita la emulsión. hecho de un material de plástico transparente la base de la película debe absorber poca agua lo cual es importante para el procesamiento automático. FUNCION PROPORCIONA EL APROPIADO GRADO DE SOLIDEZ, RIGIDEZ Y PLANITUD PARA LA ESTABILIDAD Y MANEJO DE LA PELICULA. GROSOR: 180 MICROMETROS PELICULA : BASE

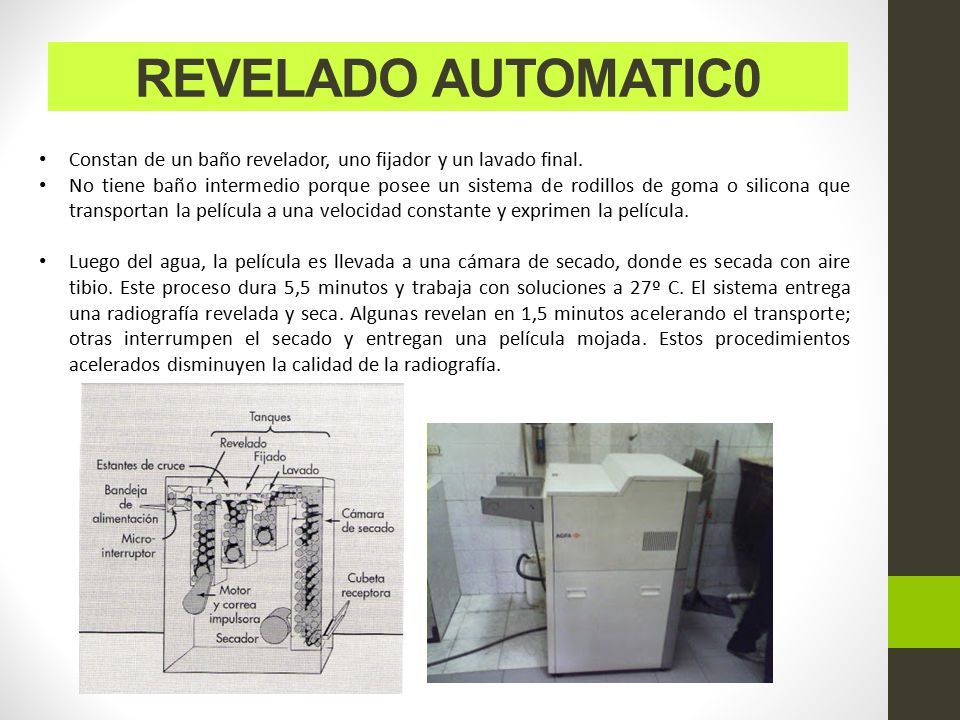

12 REVELADO AUTOMATIC0 Constan de un baño revelador, uno fijador y un lavado final. No tiene baño intermedio porque posee un sistema de rodillos de goma o silicona que transportan la película a una velocidad constante y exprimen la película. Luego del agua, la película es llevada a una cámara de secado, donde es secada con aire tibio. Este proceso dura 5,5 minutos y trabaja con soluciones a 27º C. El sistema entrega una radiografía revelada y seca. Algunas revelan en 1,5 minutos acelerando el transporte; otras interrumpen el secado y entregan una película mojada. Estos procedimientos acelerados disminuyen la calidad de la radiografía.

13 Procesado automático de la película radiográfica Se realiza en cuatro fases bien definidas para la obtención de la imagen visible: 1 - Revelado: convierte la imagen latente en visible gracias al ennegrecimiento producido por el depósito de la plata metálica sobre el poliéster de la película. 2 - Fijado: elimina los haluros de plata que no han reaccionado con los líquidos del revelador. 3 - Lavado: elimina el exceso de todos los productos químicos utilizados. 4 - Secado: elimina la humedad de la película para su visualización y almacenamiento.

14 REVELADO MANUAL Está compuesto por tres cubetas; una de revelador (20lts), una de agua (40 lts), y fijador (20 lts). Un sistema antiguo, que duraba en su totalidad alrededor de 60 minutos. Así mismo mediante este proceso manual se podía corregir los errores humanos ya que permanentemente estamos visualizando la placa. Este proceso donde se utilizan productos químicos es altamente tóxico para la persona que lo realiza y lo cual requiere de vestimenta de seguridad.

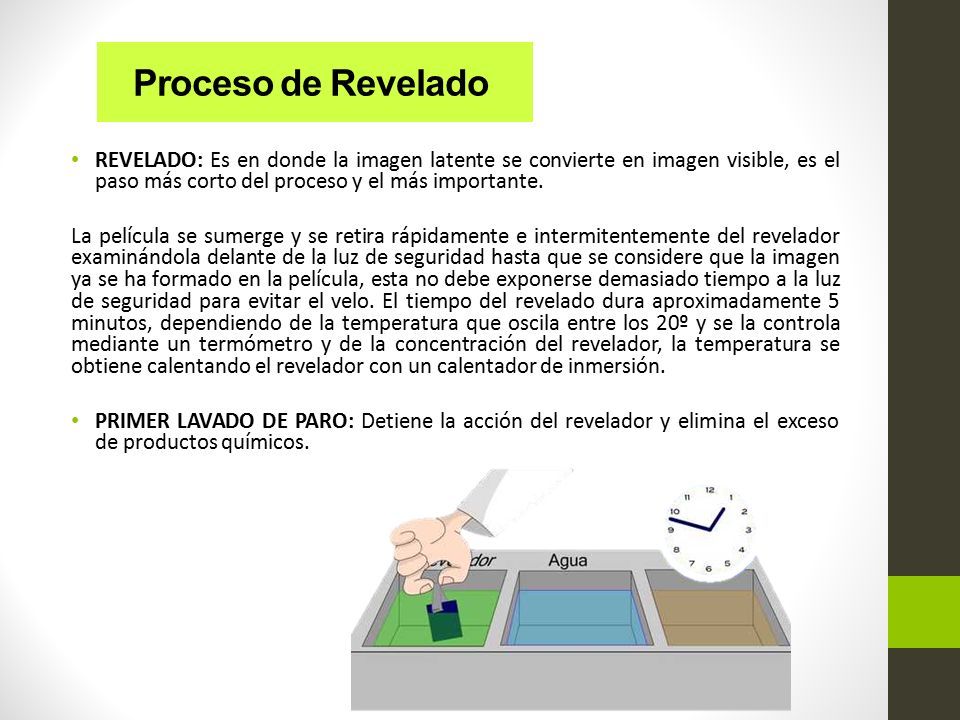

15 REVELADO: Es en donde la imagen latente se convierte en imagen visible, es el paso más corto del proceso y el más importante. La película se sumerge y se retira rápidamente e intermitentemente del revelador examinándola delante de la luz de seguridad hasta que se considere que la imagen ya se ha formado en la película, esta no debe exponerse demasiado tiempo a la luz de seguridad para evitar el velo. El tiempo del revelado dura aproximadamente 5 minutos, dependiendo de la temperatura que oscila entre los 20º y se la controla mediante un termómetro y de la concentración del revelador, la temperatura se obtiene calentando el revelador con un calentador de inmersión. PRIMER LAVADO DE PARO: Detiene la acción del revelador y elimina el exceso de productos químicos. Proceso de Revelado

16 FIJADO: Elimina los químicos que no han sido expuestos a la radiación y endurece la emulsión de gelatina para evitar su deterioro y preservar la imagen. La fijación óptima se logra con una temperatura de 20ºc y el tiempo es de aproximadamente 15-20 min. La fijación se da por terminada cuando la película cuando la película aparece bien transparente en las zonas no expuestas. SEGUNDO LAVADO DE PARO: Frena la acción del fijador y elimina el exceso de productos químicos. SECADO: Elimina el agua y prepara la radiografía para su visualización, el tiempo aproximado es de 20-30 min. Este paso se realiza con la ayuda de los marco tensores que permite que la placas se encuentren colgadas hasta que desaparezca la última gota de agua.

17 CUARTO OSCURO Ha de ser la estancia más cuidada y limpia de toda la Unidad o servicio de Radiodiagnóstico, en donde se debe dar prioridad a la comodidad y a la seguridad, ya que se ha de trabajar en plena oscuridad o solo con los filtros de luz de seguridad. Por ello, ha de estar siempre libre de trastos y de material que no se utilice con asiduidad.

18 Es aquella que queda en la película radiográfica tras la exposición de ésta a los rayos X El proceso por el cual se crea una imagen latente se debe a la reacción fotoquímica que se desencadena en los microcristales extendidos entre la gelatina. Cuando un haz de fotones sale de un objeto y expone una película de rayos X, produce cambios químicos en los cristales de la emulsión de la película. Estos cristales de bromuro de plata químicamente alterados constituyen la imagen latente (invisible) de la película. IMAGEN LATENTE

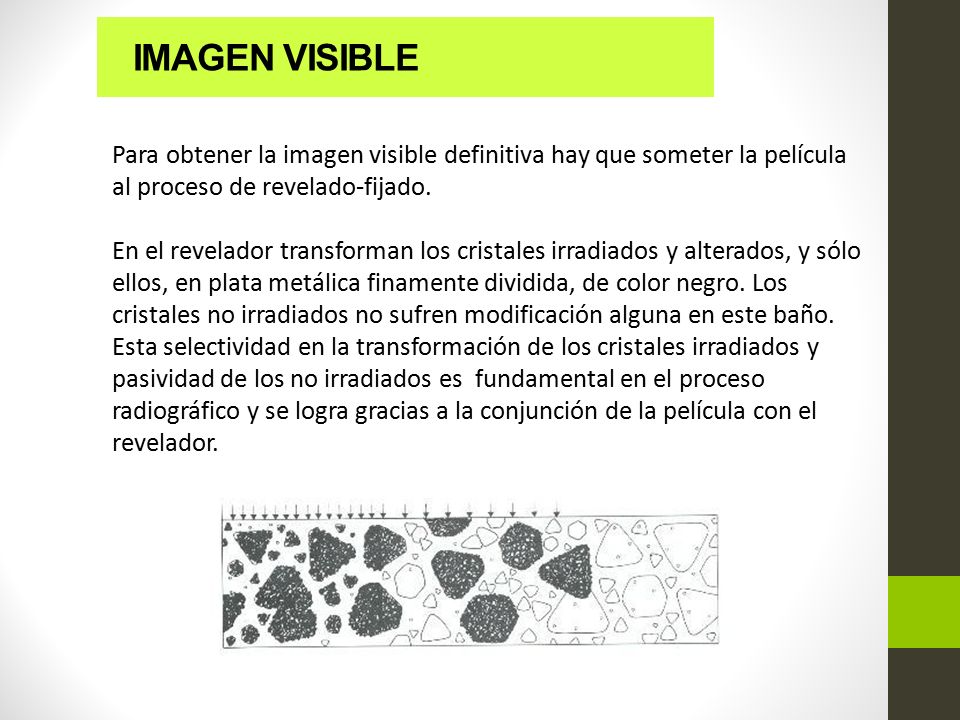

19 Para obtener la imagen visible definitiva hay que someter la película al proceso de revelado-fijado. En el revelador transforman los cristales irradiados y alterados, y sólo ellos, en plata metálica finamente dividida, de color negro. Los cristales no irradiados no sufren modificación alguna en este baño. Esta selectividad en la transformación de los cristales irradiados y pasividad de los no irradiados es fundamental en el proceso radiográfico y se logra gracias a la conjunción de la película con el revelador. IMAGEN VISIBLE
