FUERZAS GENERADAS AL FLUIR EL AGUA A TRAVES DEL SUELO GRACIELA EUNICE BOUCHAN VARGAS.

Presentación del tema: "FUERZAS GENERADAS AL FLUIR EL AGUA A TRAVES DEL SUELO GRACIELA EUNICE BOUCHAN VARGAS."— Transcripción de la presentación:

1

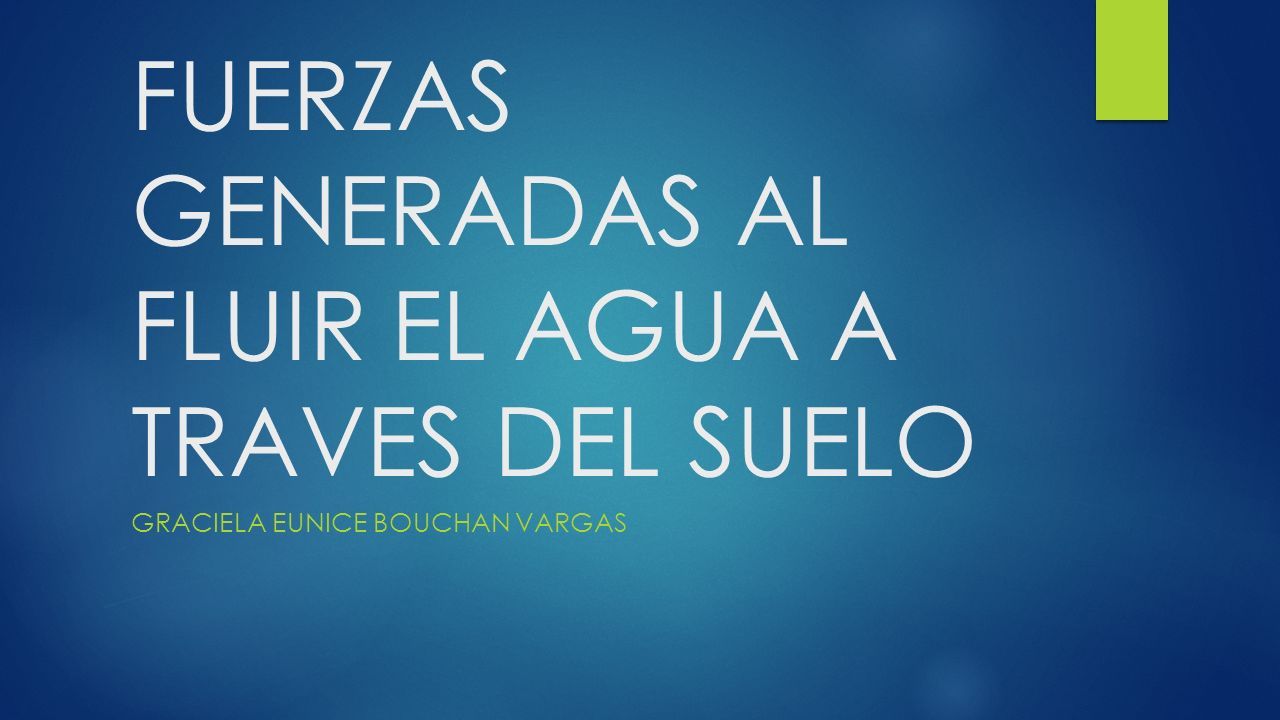

2 FUERZAS GENERADAS AL FLUIR EL AGUA A TRAVES DEL SUELO GRACIELA EUNICE BOUCHAN VARGAS

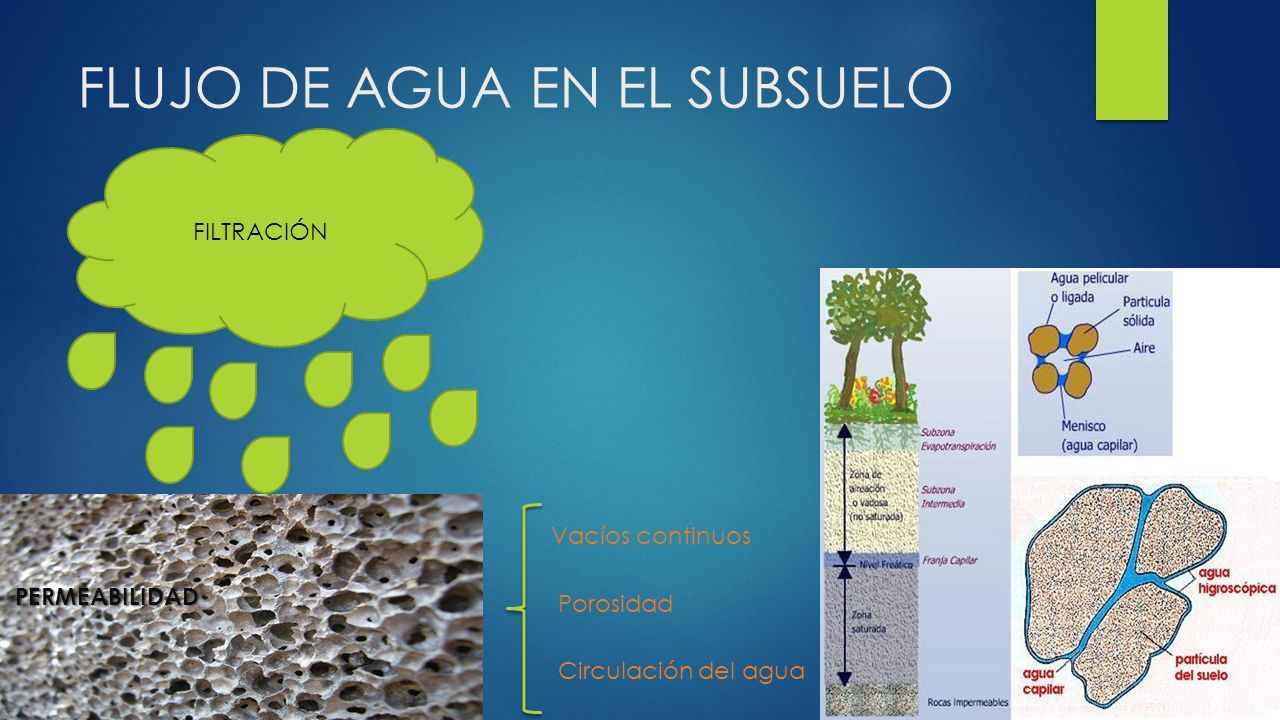

3 FLUJO DE AGUA EN EL SUBSUELO FILTRACIÓN Porosidad Vacíos continuos PERMEABILIDAD Circulación del agua

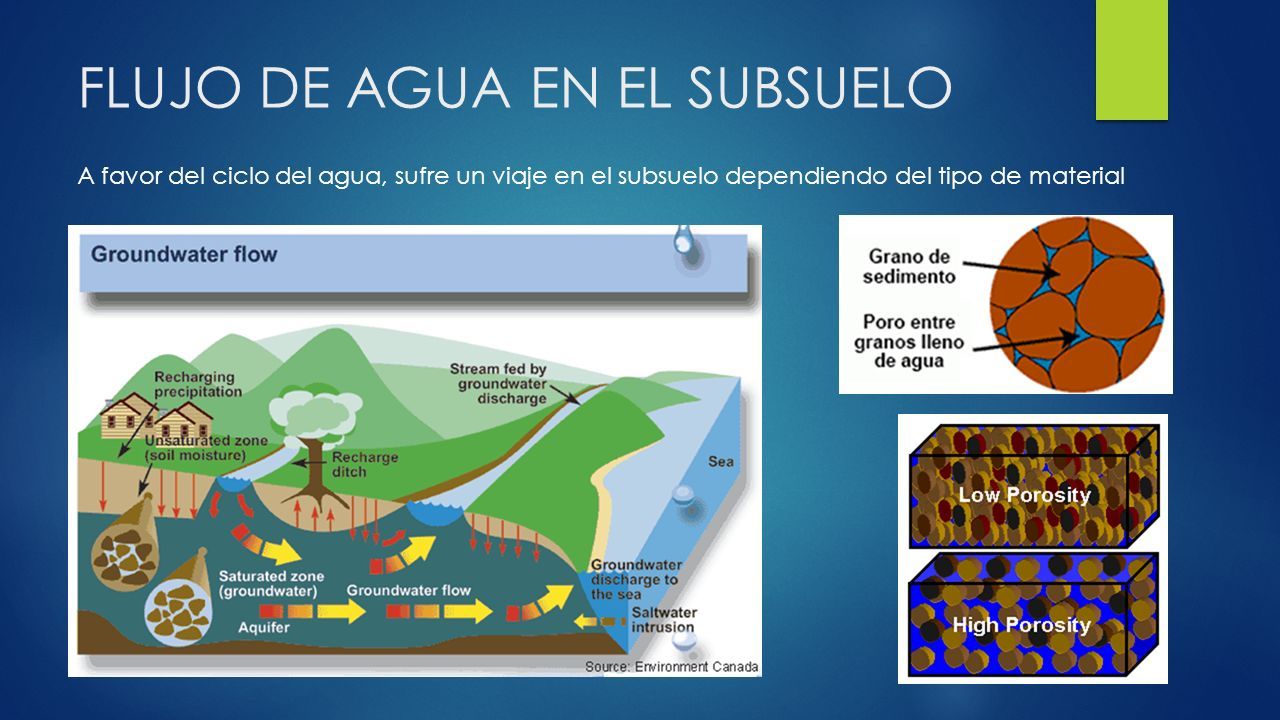

4 FLUJO DE AGUA EN EL SUBSUELO A favor del ciclo del agua, sufre un viaje en el subsuelo dependiendo del tipo de material

5

6 FUERZAS DE FLUJO  Circulando por el subsuelo, el agua actúa contra las fuerzas:  GRADIATE HIDRÁULICO CRÍTICO  FUERZAS DE FLUJO POR UNIDAD DE VOLUMEN  FUERZA DE FILTRACIÓN

7  Apoyados en la ley de Darcy, la velocidad de descarga es proporcional al gradiente hidráulico. Flujo L La pérdida de carga entre dos puntos A y B: Ley de Bernoulli Afectado por un coeficiente de permeabilidad

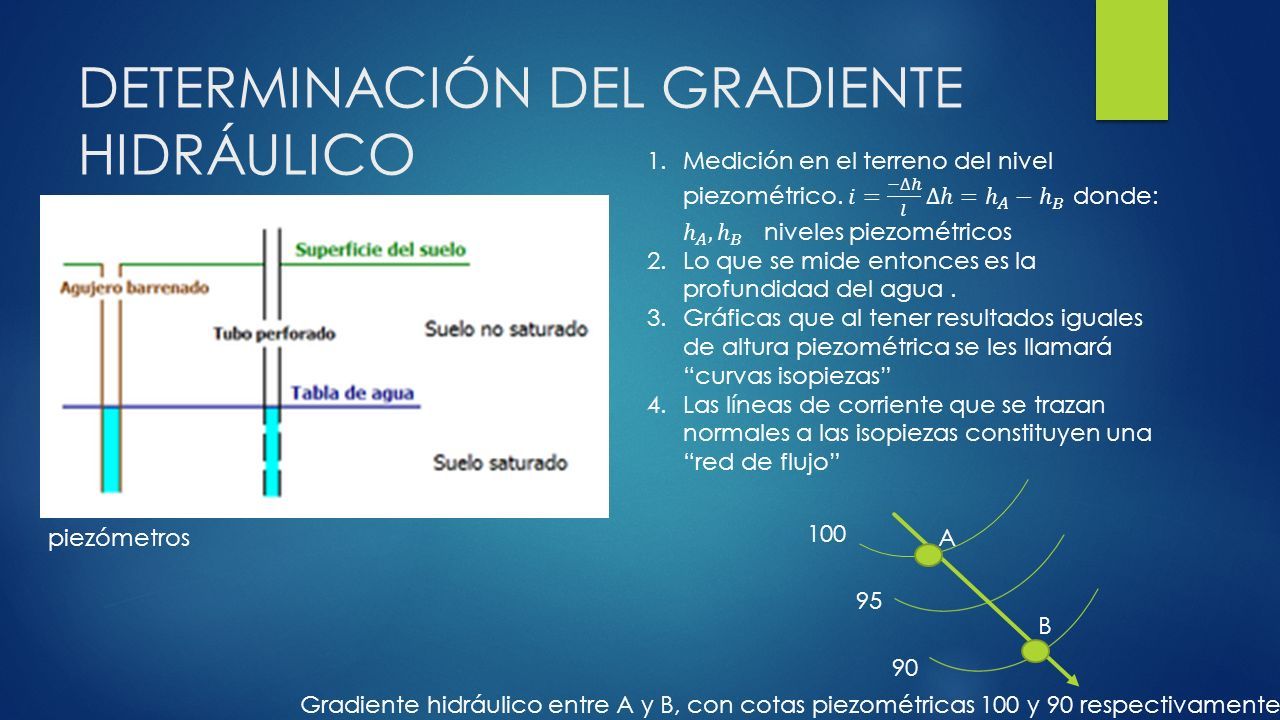

8 DETERMINACIÓN DEL GRADIENTE HIDRÁULICO 100 95 90 A B Gradiente hidráulico entre A y B, con cotas piezométricas 100 y 90 respectivamente piezómetros

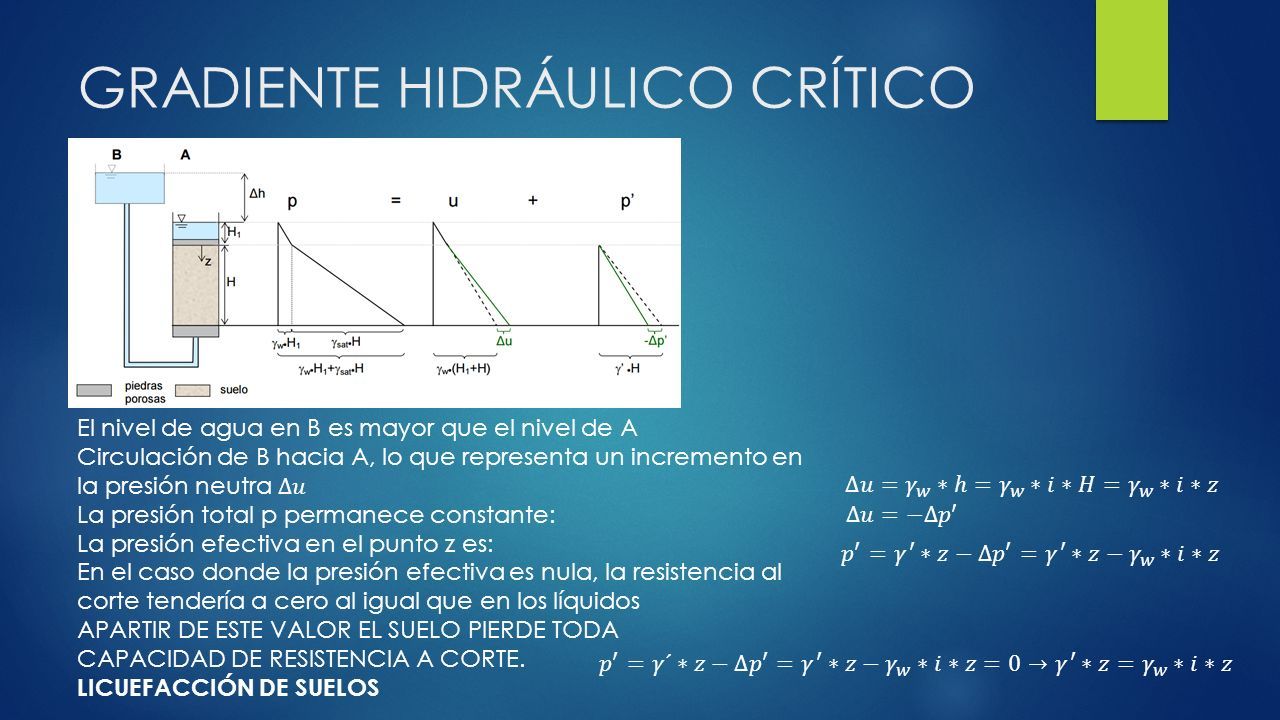

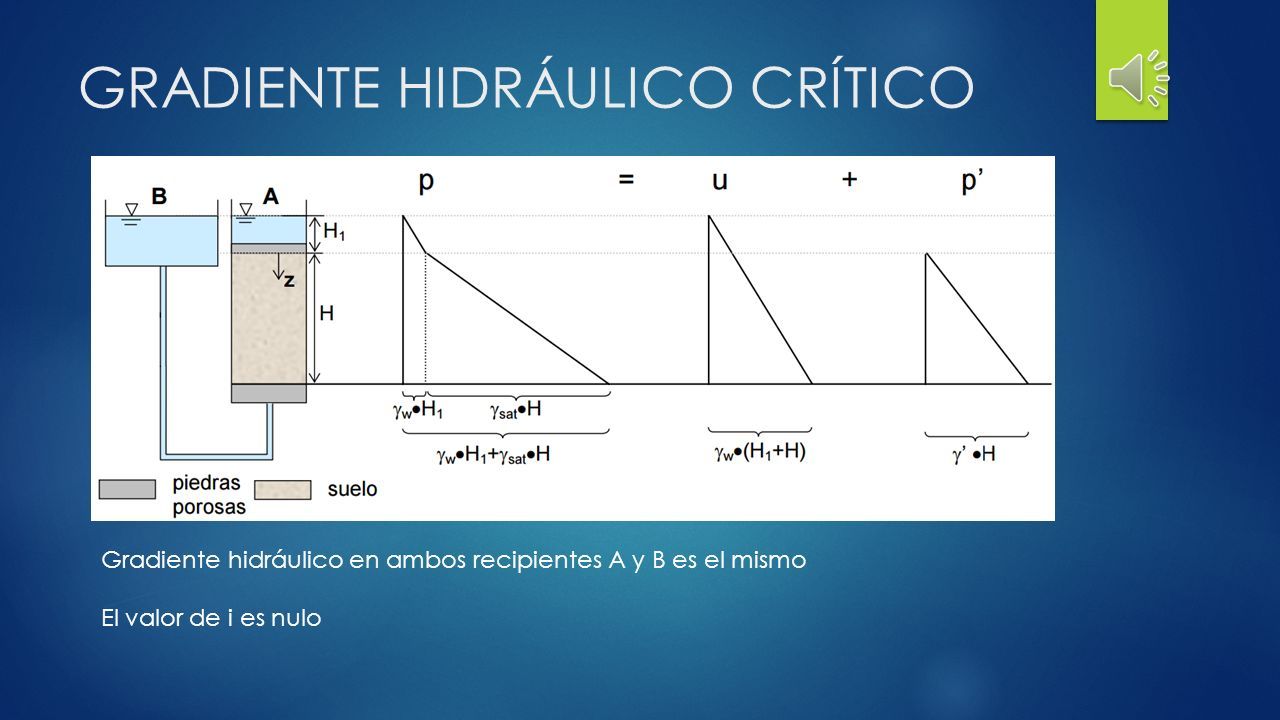

9 GRADIENTE HIDRÁULICO CRÍTICO Gradiente hidráulico en ambos recipientes A y B es el mismo El valor de i es nulo

10 GRADIENTE HIDRÁULICO CRÍTICO El nivel de agua en B es menor que A

11 GRADIENTE HIDRÁULICO CRÍTICO

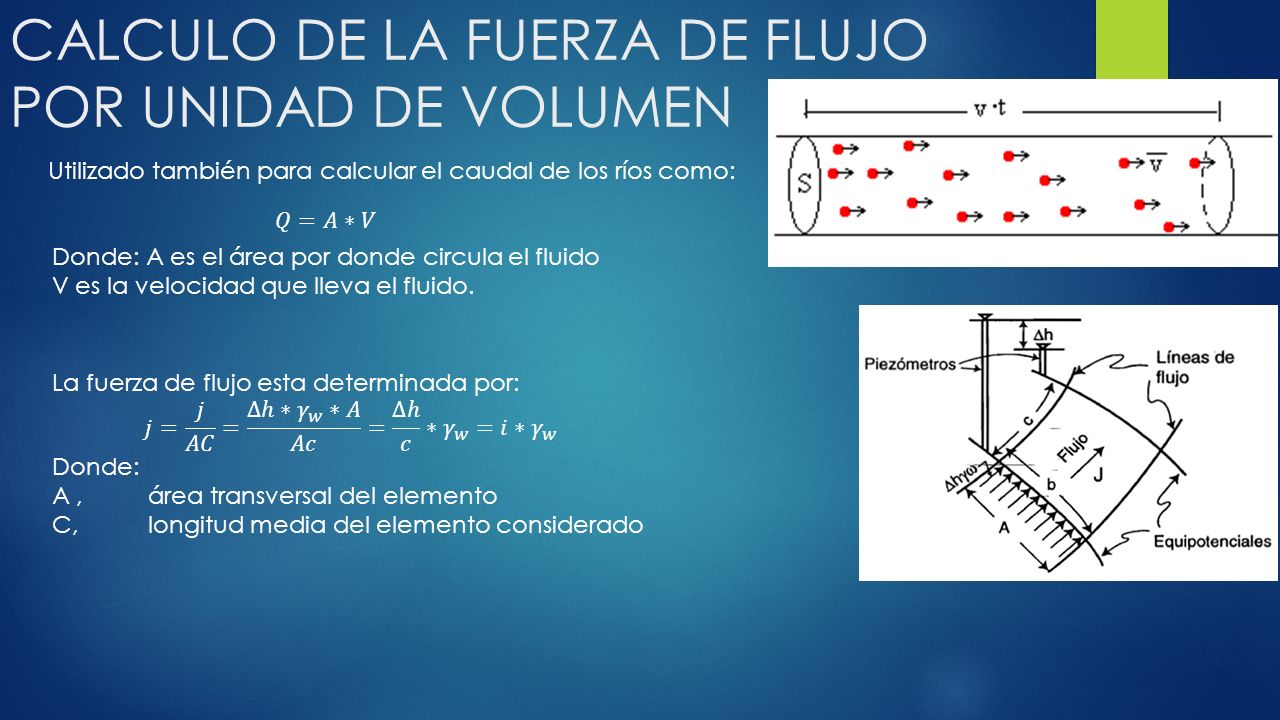

12 CALCULO DE LA FUERZA DE FLUJO POR UNIDAD DE VOLUMEN Utilizado también para calcular el caudal de los ríos como: Donde: A es el área por donde circula el fluido V es la velocidad que lleva el fluido.

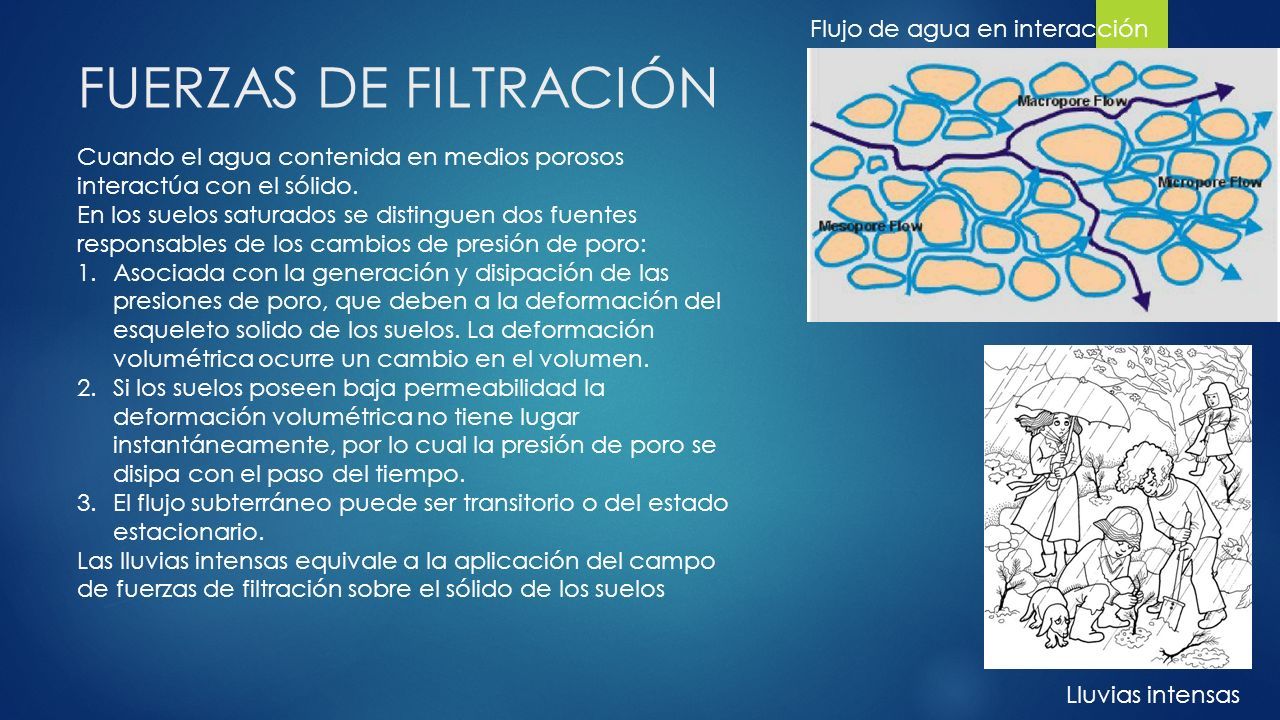

13 FUERZAS DE FILTRACIÓN Cuando el agua contenida en medios porosos interactúa con el sólido. En los suelos saturados se distinguen dos fuentes responsables de los cambios de presión de poro: 1.Asociada con la generación y disipación de las presiones de poro, que deben a la deformación del esqueleto solido de los suelos. La deformación volumétrica ocurre un cambio en el volumen. 2.Si los suelos poseen baja permeabilidad la deformación volumétrica no tiene lugar instantáneamente, por lo cual la presión de poro se disipa con el paso del tiempo. 3.El flujo subterráneo puede ser transitorio o del estado estacionario. Las lluvias intensas equivale a la aplicación del campo de fuerzas de filtración sobre el sólido de los suelos Flujo de agua en interacción Lluvias intensas

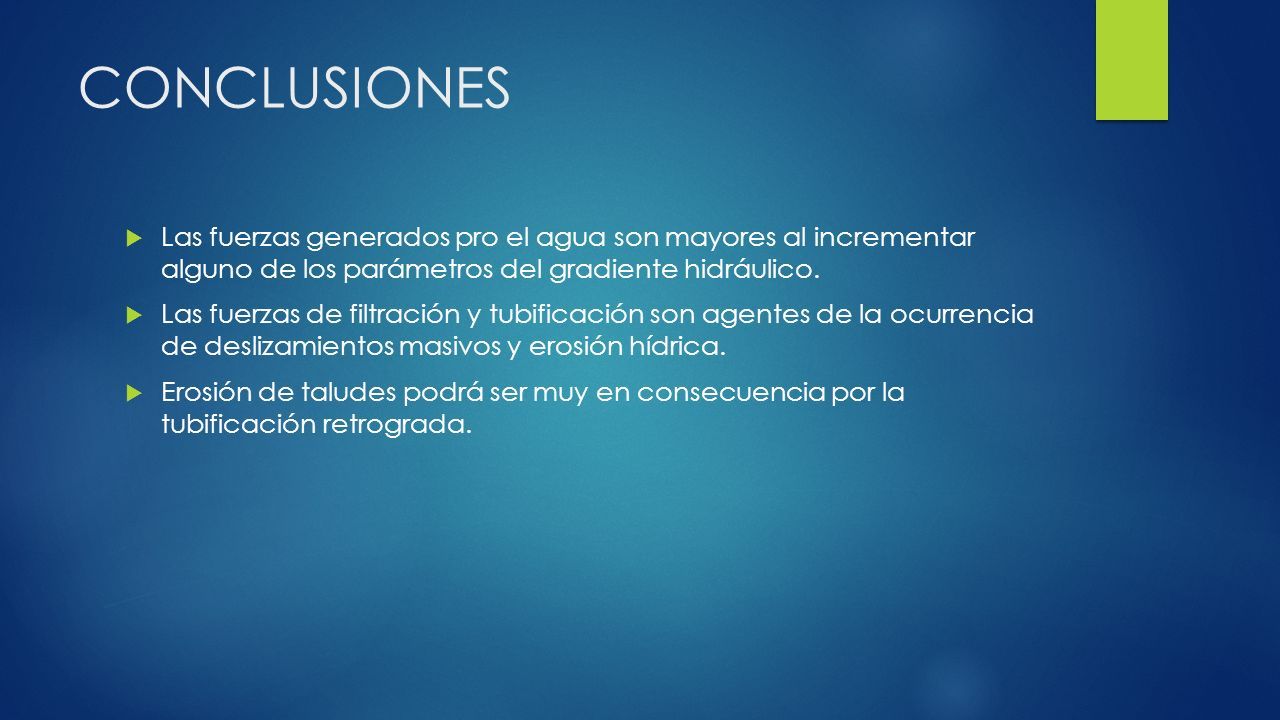

14 FUERZAS DE FILTRACIÓN Determinando los parámetros de conductividad hidráulica de los materiales. Las fuerzas que se oponen al arrastre del flujo es la fricción entre partículas y su cohesión pero al emerger aguas debajo de un presa, es el peso sumergido del suelo la principal fuerza en sentido opuesto, al menos en suelos sin cohesión. El sentido de las fuerzas de filtración sigue las líneas de flujo y en su origen, cuando el agua penetra en el suelo tiene el mismo que el del peso de las partículas.

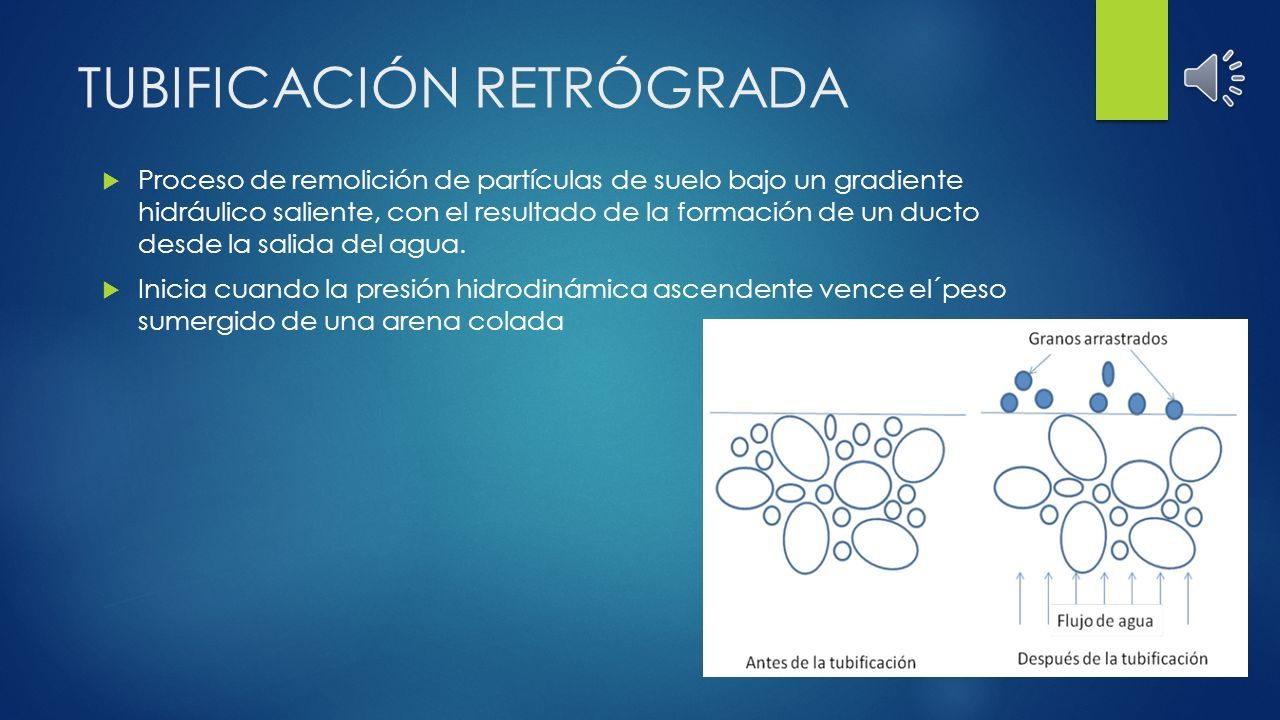

15 TUBIFICACIÓN RETRÓGRADA  Proceso de remolición de partículas de suelo bajo un gradiente hidráulico saliente, con el resultado de la formación de un ducto desde la salida del agua.  Inicia cuando la presión hidrodinámica ascendente vence el´peso sumergido de una arena colada
