Número de Reynolds y pérdidas de energía debido a la fricción

Presentación del tema: "Número de Reynolds y pérdidas de energía debido a la fricción"— Transcripción de la presentación:

1 Número de Reynolds y pérdidas de energía debido a la fricción
Unidad 3 Número de Reynolds y pérdidas de energía debido a la fricción

2 Determinar las perdidas de carga de un sistema.
Objetivo de la unidad Determinar las perdidas de carga de un sistema. Dimensionamiento de equipos.

3 Número de Reynolds y Grafico de Moody
Lección 1 Número de Reynolds y Grafico de Moody

4 Flujo Laminar

5 Flujo Turbulento

6 Numero de Reynolds 𝑅= 𝑐∅𝜌 𝜇 𝑅= 𝑐∅ ν

7 Grafico Moody

8 Calcular numero de Reynolds
1.-Considere agua que esta a 50 °C, que viaja por una línea de Ø4”, a una velocidad de 3 m/s 2.-Que sucede si se eleva la temperatura en 15 °C. 3.-que sucede si se aumenta el diámetro en 2”.

9 Perdidas de carga 𝞓12𝑅=𝑓 𝐿 𝞥 𝑐 2 2𝑔 Perdidas de carga singulares.
Perdidas de carga regulares. 𝞓12𝑅=𝑓 𝐿 𝞥 𝑐 2 2𝑔 Perdidas de carga singulares. 𝞓12𝑆= 𝑖=1 𝑖=𝑛 𝐾 𝑖 𝑐 2 2𝑔 Perdidas totales de carga 𝞓12= 𝞓12𝑅+ 𝞓12𝑆

10 Formula de Darcy LAMINAR

11 Teorema de Bernoulli

12 Teorema de Bernoulli

13 Ecuación de Bernoulli con perdidas

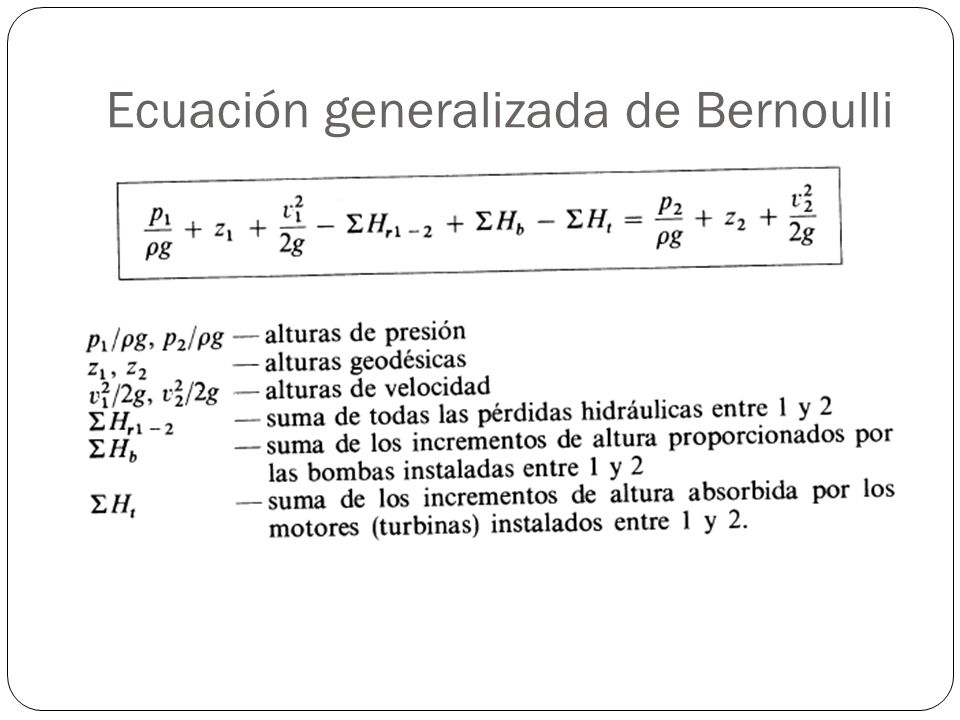

14 Ecuación generalizada de Bernoulli

15 Perdidas menores

16

17 Grafico Moody
