Software JKSimblast 2DFace Área Minería y Metalurgia Relator: Luis Araya Salas Iquique 2017.

Presentación del tema: "Software JKSimblast 2DFace Área Minería y Metalurgia Relator: Luis Araya Salas Iquique 2017."— Transcripción de la presentación:

1 Software JKSimblast 2DFace Área Minería y Metalurgia Relator: Luis Araya Salas Iquique 2017

2 Agenda (día 12/01/2017). Bloque 1 Introducción modulo 2DFace. Funciones generales. Herramientas de construcción global. Cargando y salvando. Importando y exportando. Coffee. Entradas de diseños. Área de tronadura. Perforación de pozos. Selección proveedor de explosivos. Almuerzo. Bloque 2 carga de explosivos. Detonadores de retardo. Concentración de energía de explosivo. Coffee. Simulación de detonación. Análisis de vibraciones. Reportes.

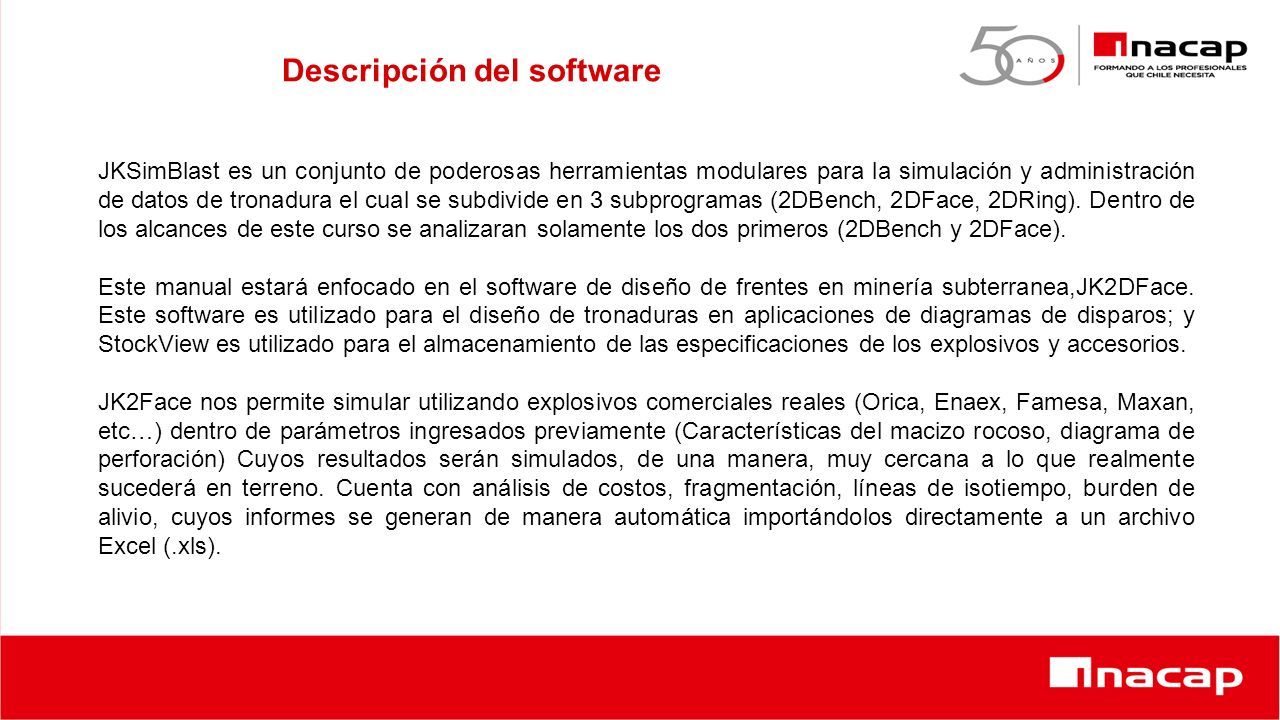

3 Descripción del software JKSimBlast es un conjunto de poderosas herramientas modulares para la simulación y administración de datos de tronadura el cual se subdivide en 3 subprogramas (2DBench, 2DFace, 2DRing). Dentro de los alcances de este curso se analizaran solamente los dos primeros (2DBench y 2DFace). Este manual estará enfocado en el software de diseño de frentes en minería subterranea,JK2DFace. Este software es utilizado para el diseño de tronaduras en aplicaciones de diagramas de disparos; y StockView es utilizado para el almacenamiento de las especificaciones de los explosivos y accesorios. JK2Face nos permite simular utilizando explosivos comerciales reales (Orica, Enaex, Famesa, Maxan, etc…) dentro de parámetros ingresados previamente (Características del macizo rocoso, diagrama de perforación) Cuyos resultados serán simulados, de una manera, muy cercana a lo que realmente sucederá en terreno. Cuenta con análisis de costos, fragmentación, líneas de isotiempo, burden de alivio, cuyos informes se generan de manera automática importándolos directamente a un archivo Excel (.xls).

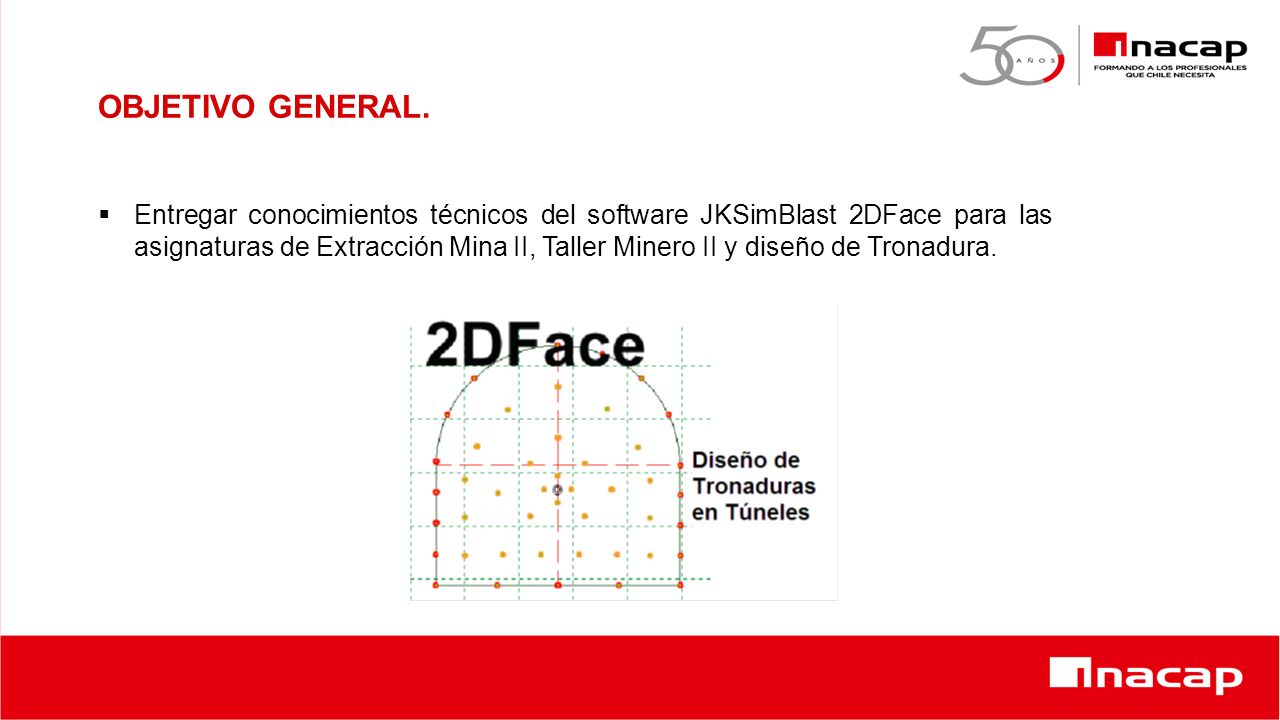

4 3  Entregar conocimientos técnicos del software JKSimBlast 2DFace para las asignaturas de Extracción Mina II, Taller Minero II y diseño de Tronadura. OBJETIVO GENERAL.

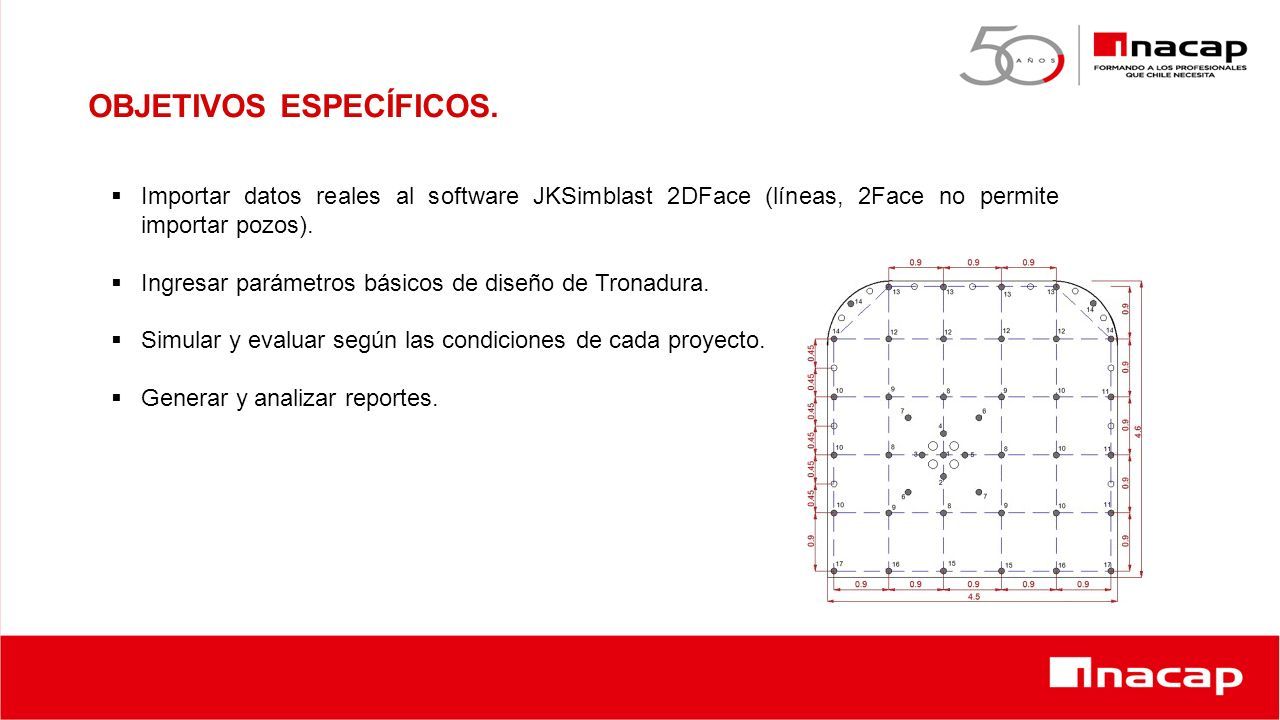

5 OBJETIVOS ESPECÍFICOS.  Importar datos reales al software JKSimblast 2DFace (líneas, 2Face no permite importar pozos).  Ingresar parámetros básicos de diseño de Tronadura.  Simular y evaluar según las condiciones de cada proyecto.  Generar y analizar reportes.

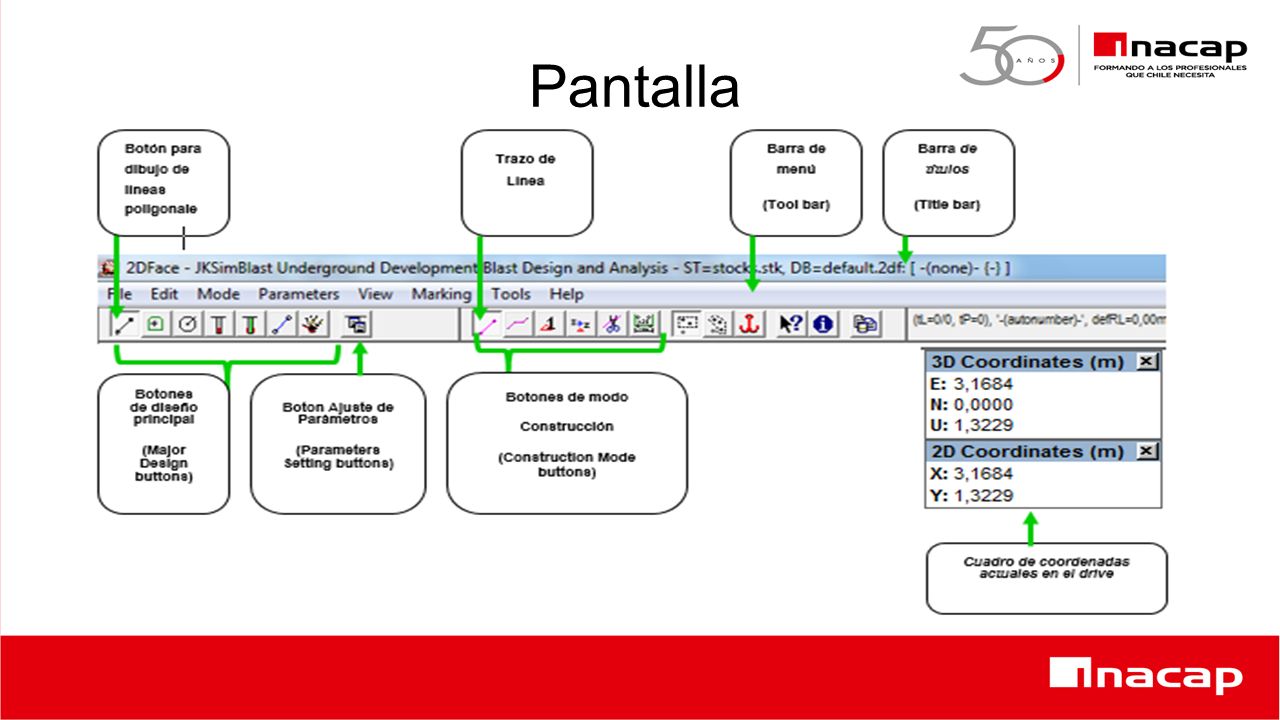

6 Pantalla

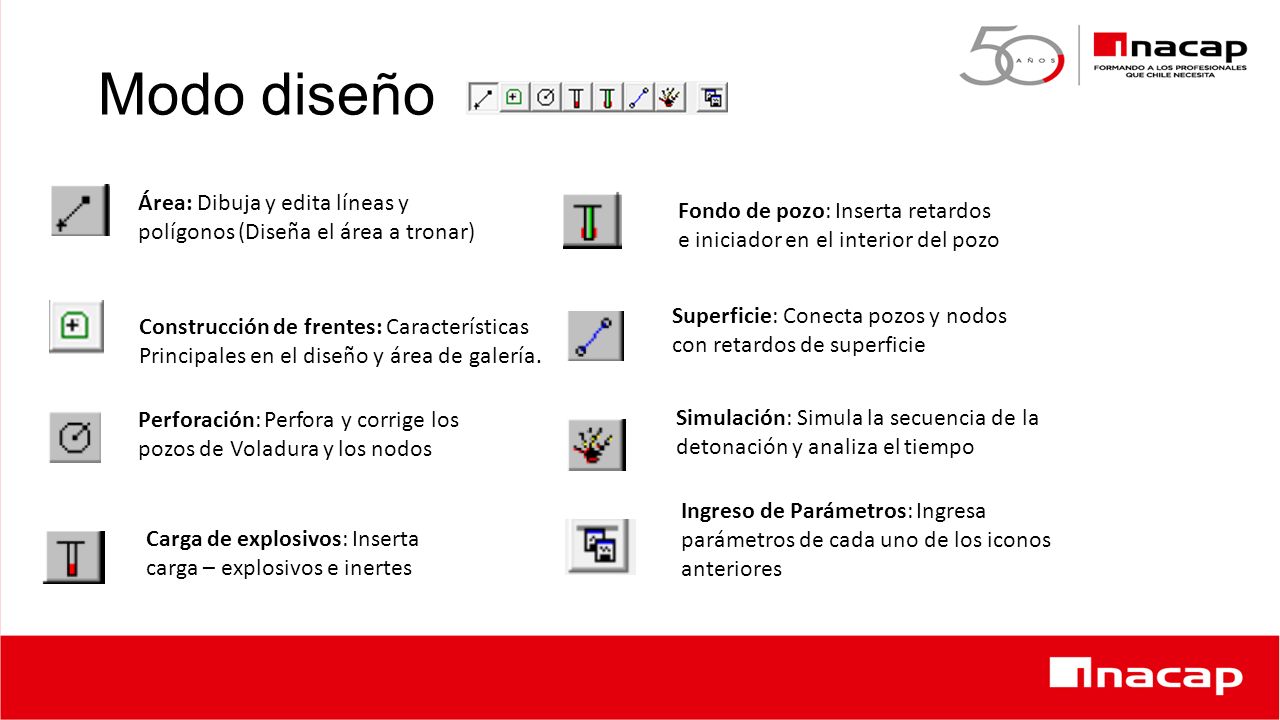

7 Modo diseño Área: Dibuja y edita líneas y polígonos (Diseña el área a tronar) Perforación: Perfora y corrige los pozos de Voladura y los nodos Carga de explosivos: Inserta carga – explosivos e inertes Fondo de pozo: Inserta retardos e iniciador en el interior del pozo Superficie: Conecta pozos y nodos con retardos de superficie Simulación: Simula la secuencia de la detonación y analiza el tiempo Ingreso de Parámetros: Ingresa parámetros de cada uno de los iconos anteriores Construcción de frentes: Características Principales en el diseño y área de galería.

8 HERRAMIENTAS GENERALES La caja de selección es una caja rectangular punteada. Esta puede estar disponible si el botón está en “on”. La máscara de selección es una caja poligonal a gusto del usuario. Esta puede estar disponible si el botón está en “on”

9 Ubicando el cursor en el pozo a consultar, despliega a través de una ventana emergente la información del pozo como muestra la siguiente imagen. Muestra Objeto Consulta

10 Una vez guardado el diseño muestra los detalles y comentarios acerca del lugar a simular o ya simulado. Copia y pega la información ingresada al programa (para pegarlo por ejemplo, en Excel) y también genera una imagen del diseño realizado. Una vez seleccionada la opción que se muestra en la siguiente imagen, la información del diseño queda guardada para poder importarla, por ejemplo, a un archivo Excel (.xls)

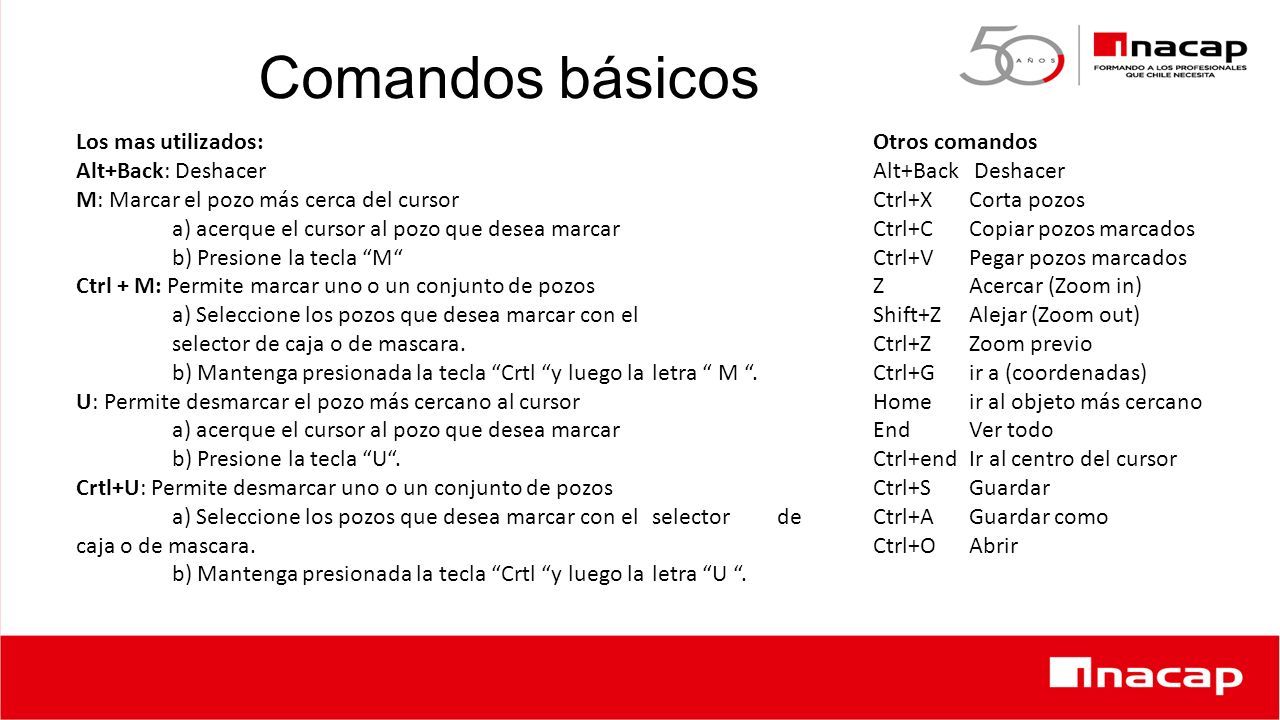

11 Comandos básicos Los mas utilizados: Alt+Back: Deshacer M: Marcar el pozo más cerca del cursor a) acerque el cursor al pozo que desea marcar b) Presione la tecla “M“ Ctrl + M: Permite marcar uno o un conjunto de pozos a) Seleccione los pozos que desea marcar con el selector de caja o de mascara. b) Mantenga presionada la tecla “Crtl “y luego la letra “ M “. U: Permite desmarcar el pozo más cercano al cursor a) acerque el cursor al pozo que desea marcar b) Presione la tecla “U“. Crtl+U: Permite desmarcar uno o un conjunto de pozos a) Seleccione los pozos que desea marcar con el selector de caja o de mascara. b) Mantenga presionada la tecla “Crtl “y luego la letra “U “. Otros comandos Alt+Back Deshacer Ctrl+X Corta pozos Ctrl+C Copiar pozos marcados Ctrl+V Pegar pozos marcados Z Acercar (Zoom in) Shift+Z Alejar (Zoom out) Ctrl+Z Zoom previo Ctrl+G ir a (coordenadas) Home ir al objeto más cercano End Ver todo Ctrl+end Ir al centro del cursor Ctrl+S Guardar Ctrl+A Guardar como Ctrl+O Abrir

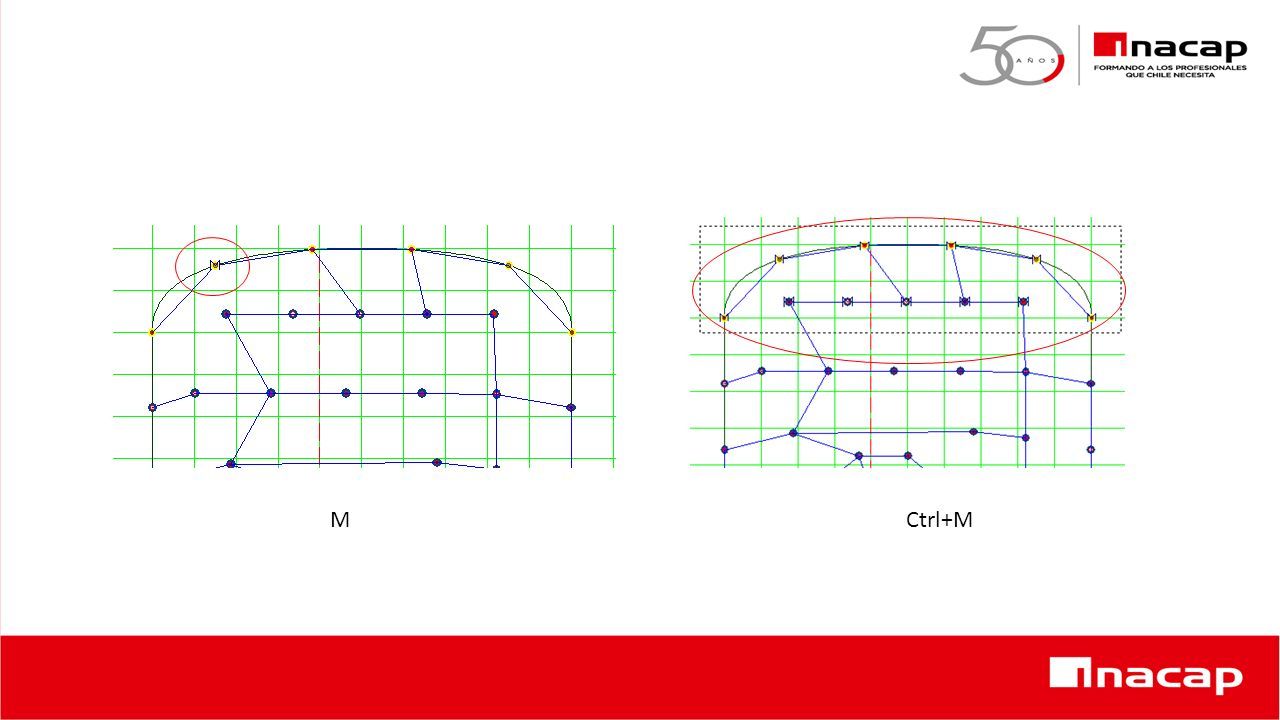

12 MCtrl+M

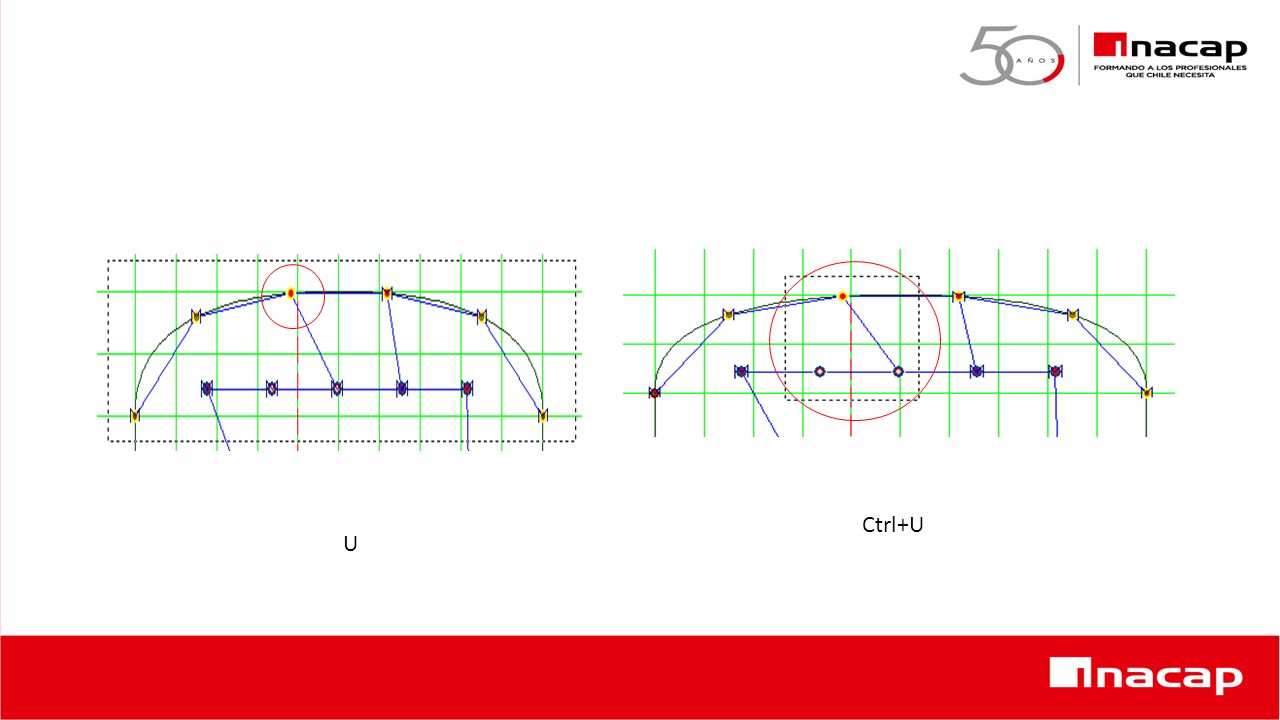

13 U Ctrl+U

14 Actividad

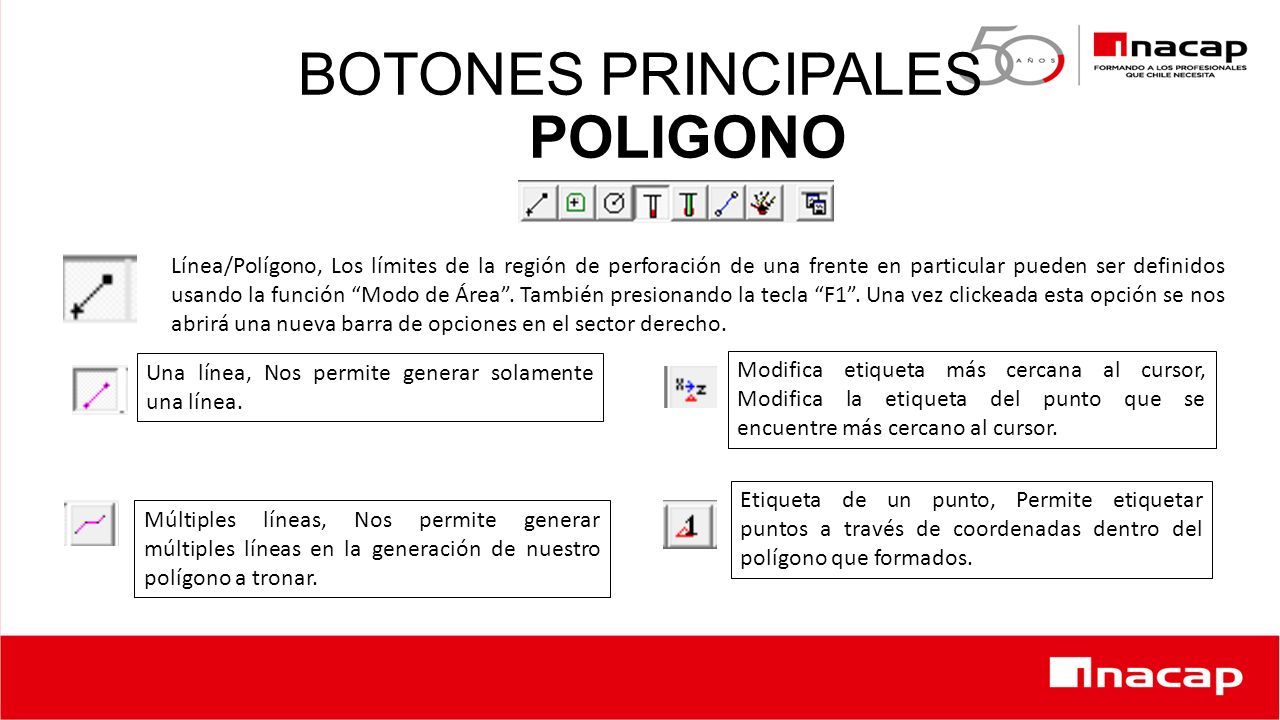

15 BOTONES PRINCIPALES POLIGONO Línea/Polígono, Los límites de la región de perforación de una frente en particular pueden ser definidos usando la función “Modo de Área”. También presionando la tecla “F1”. Una vez clickeada esta opción se nos abrirá una nueva barra de opciones en el sector derecho. Una línea, Nos permite generar solamente una línea. Múltiples líneas, Nos permite generar múltiples líneas en la generación de nuestro polígono a tronar. Etiqueta de un punto, Permite etiquetar puntos a través de coordenadas dentro del polígono que formados. Modifica etiqueta más cercana al cursor, Modifica la etiqueta del punto que se encuentre más cercano al cursor.

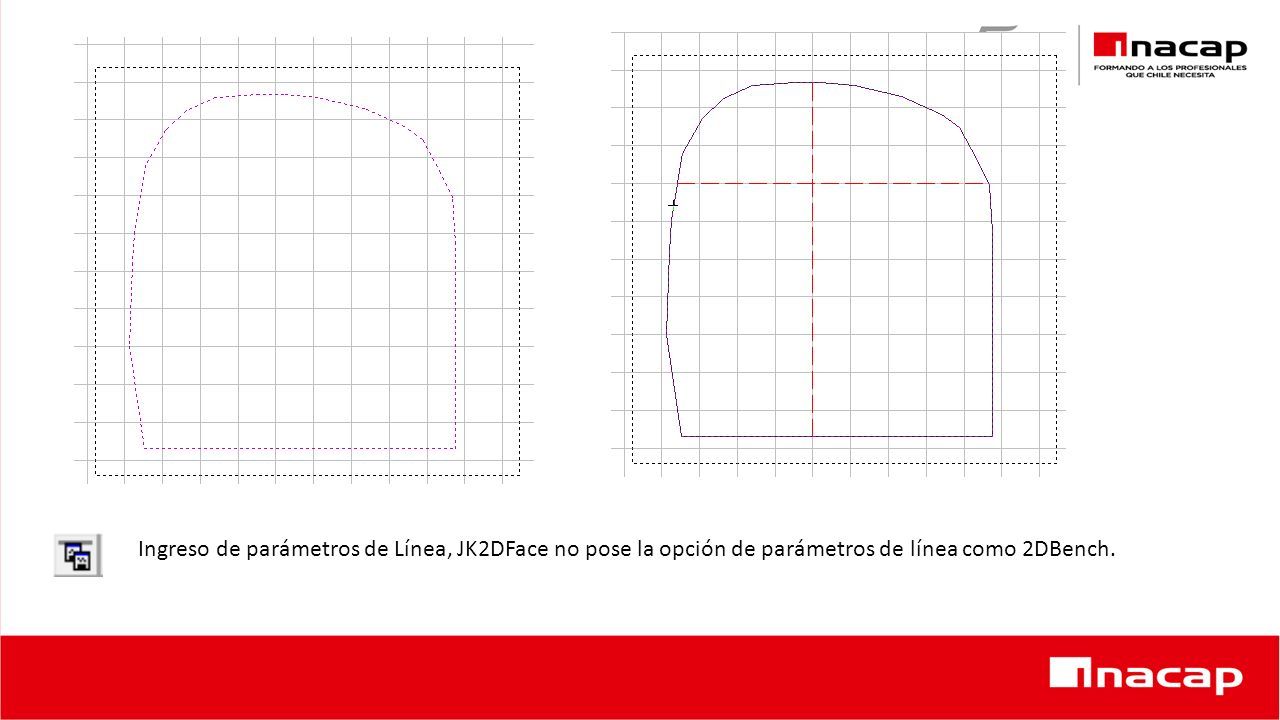

16 Ingreso de parámetros de Línea, JK2DFace no pose la opción de parámetros de línea como 2DBench.

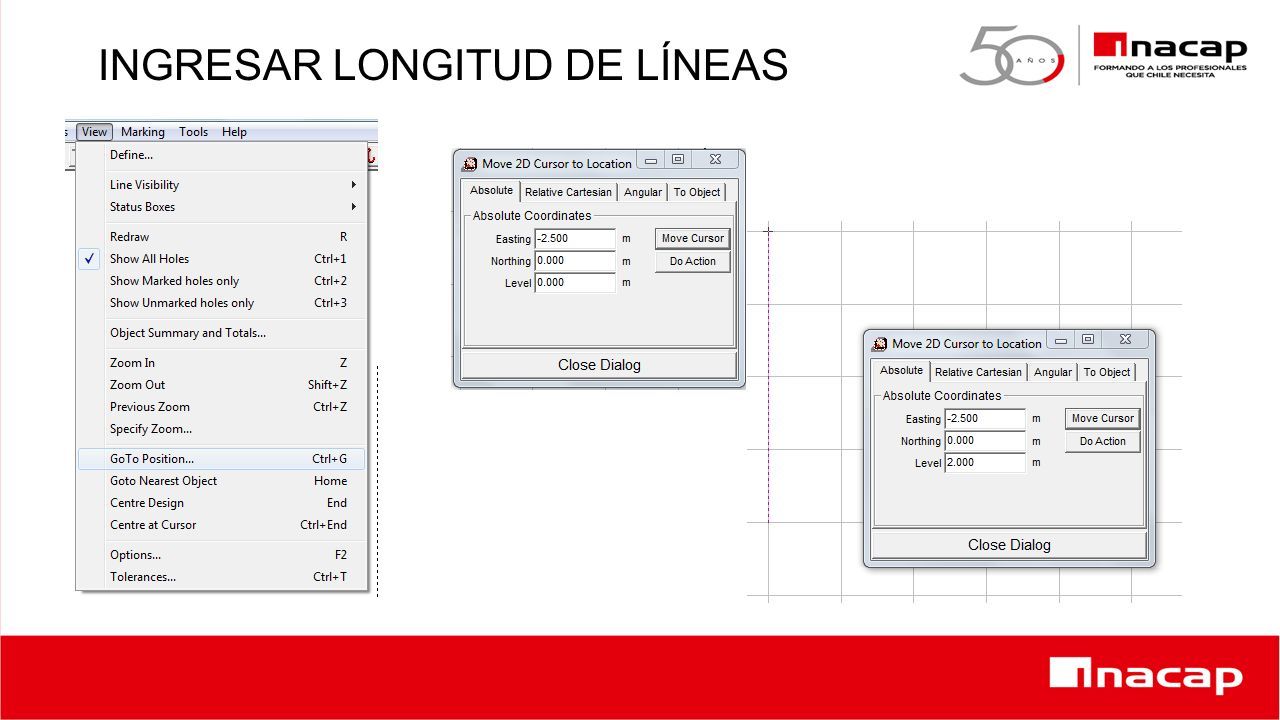

17 INGRESAR LONGITUD DE LÍNEAS

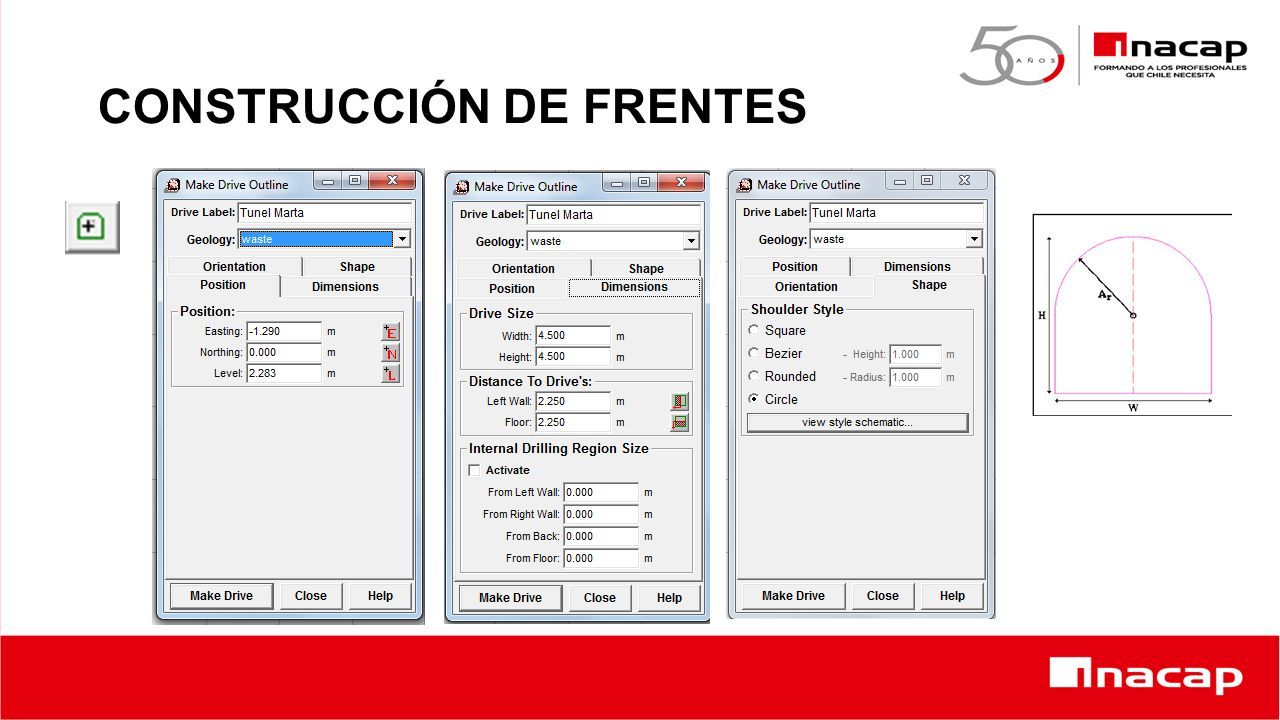

18 CONSTRUCCIÓN DE FRENTES

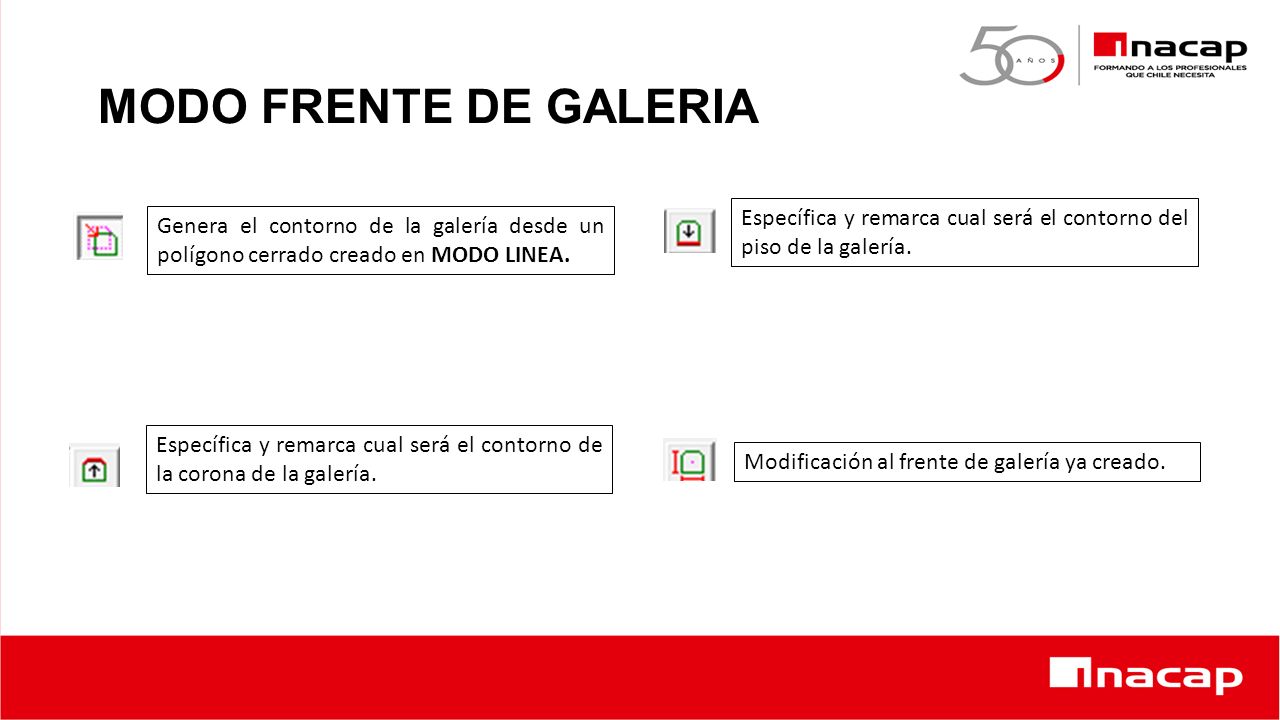

19 MODO FRENTE DE GALERIA Genera el contorno de la galería desde un polígono cerrado creado en MODO LINEA. Específica y remarca cual será el contorno de la corona de la galería. Específica y remarca cual será el contorno del piso de la galería. Modificación al frente de galería ya creado.

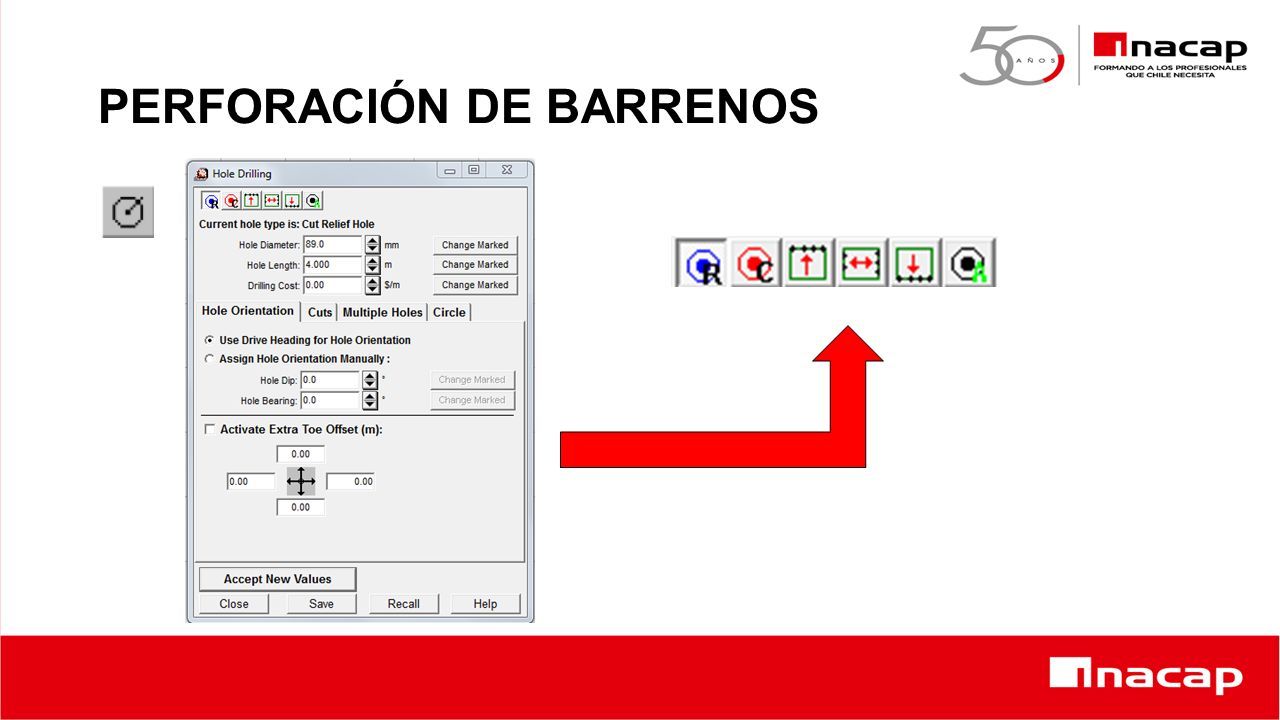

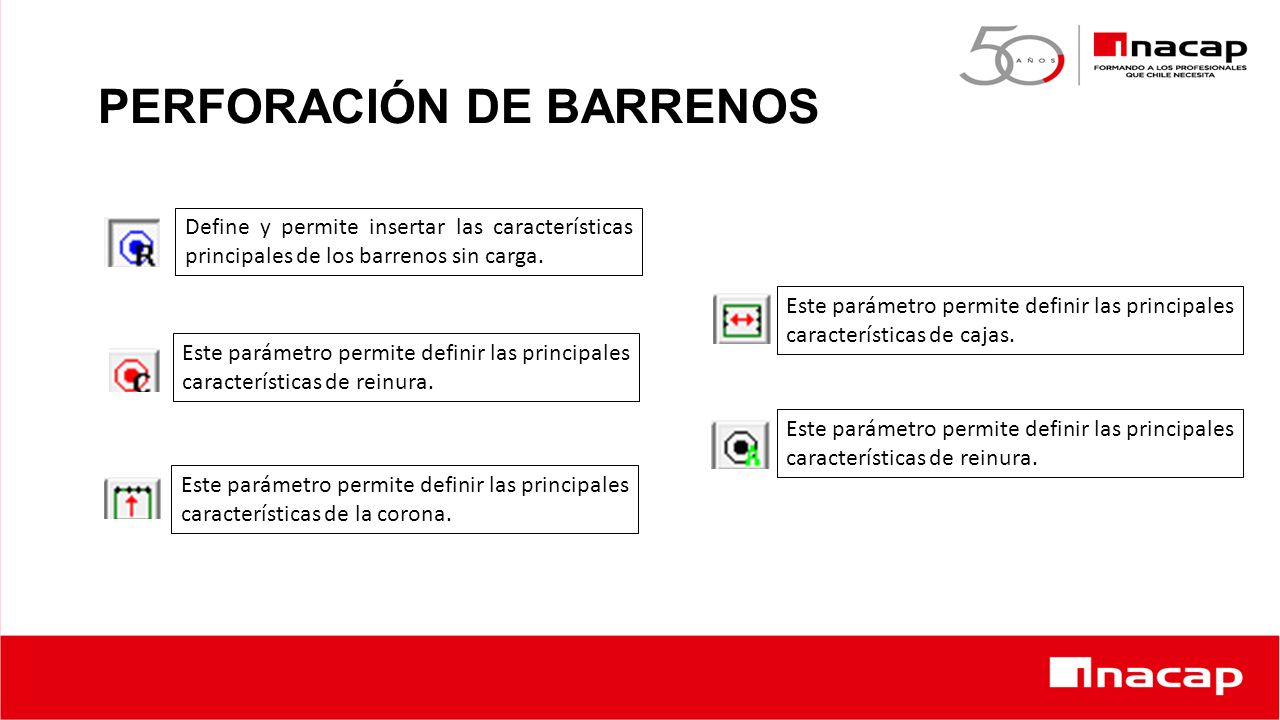

20 PERFORACIÓN DE BARRENOS

21 Define y permite insertar las características principales de los barrenos sin carga. Este parámetro permite definir las principales características de reinura. Este parámetro permite definir las principales características de la corona. Este parámetro permite definir las principales características de cajas. Este parámetro permite definir las principales características de reinura.

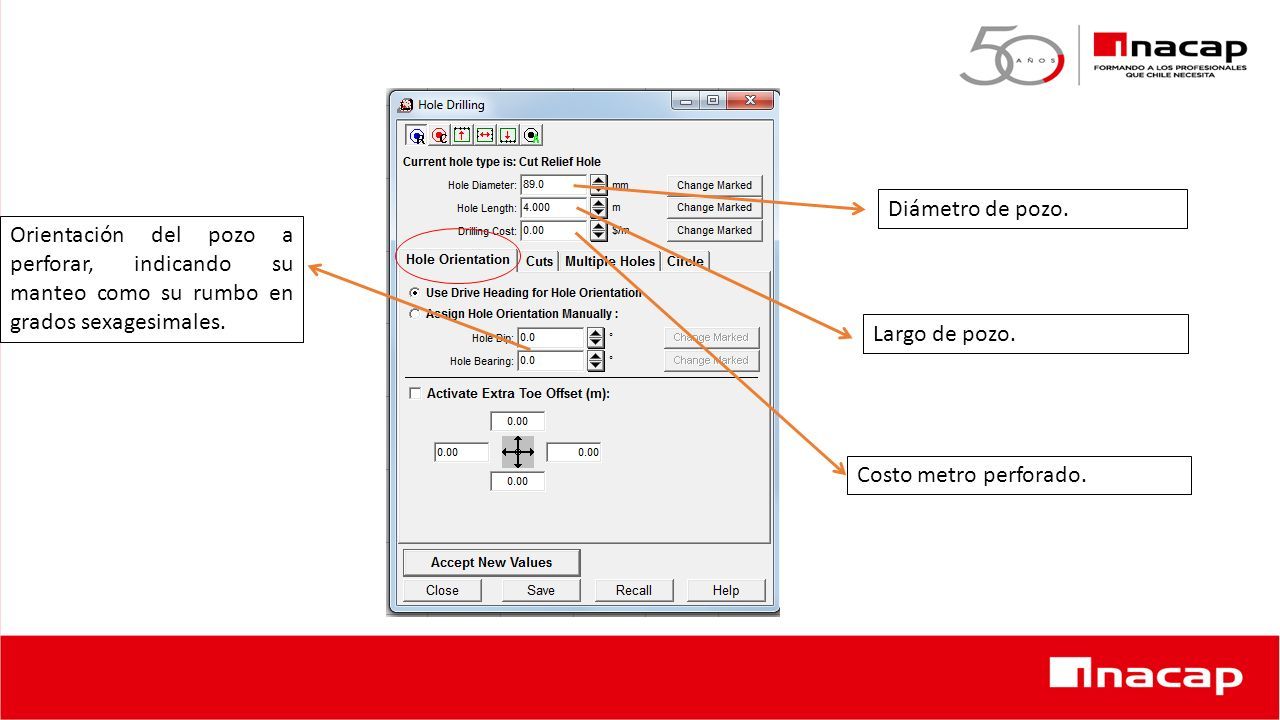

22 Diámetro de pozo. Largo de pozo. Costo metro perforado. Orientación del pozo a perforar, indicando su manteo como su rumbo en grados sexagesimales.

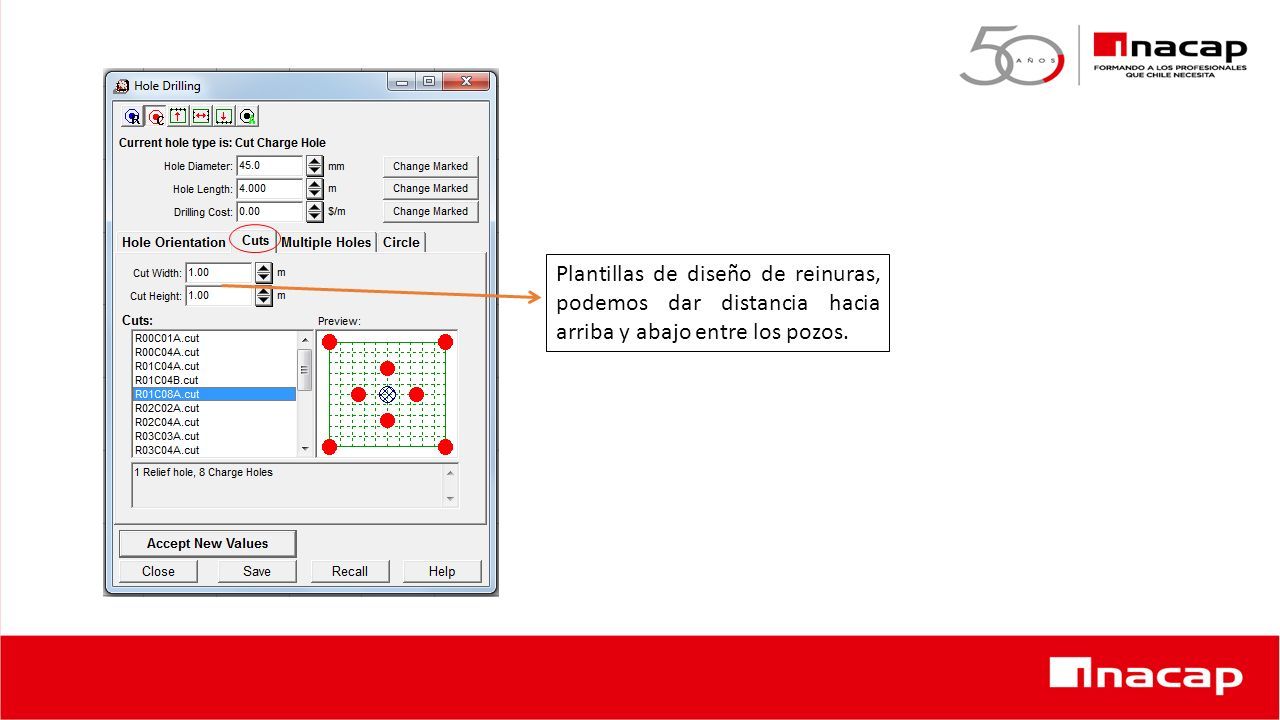

23 Plantillas de diseño de reinuras, podemos dar distancia hacia arriba y abajo entre los pozos.

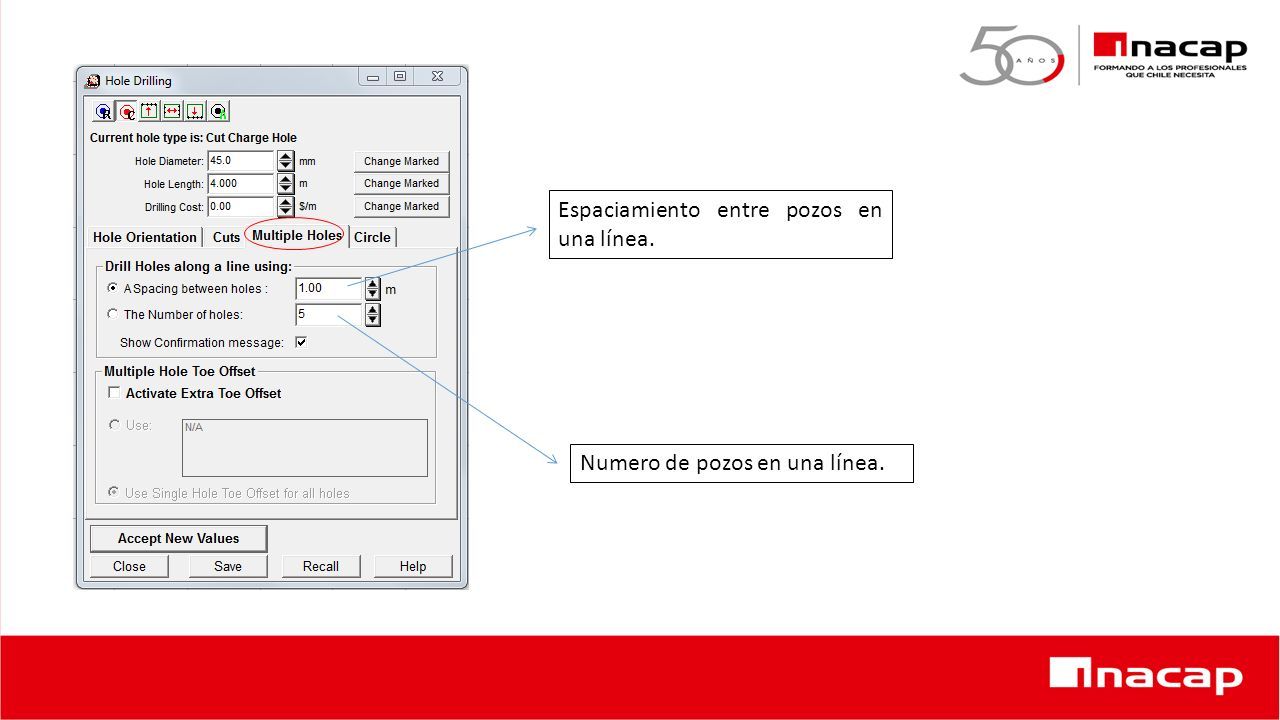

24 Espaciamiento entre pozos en una línea. Numero de pozos en una línea.

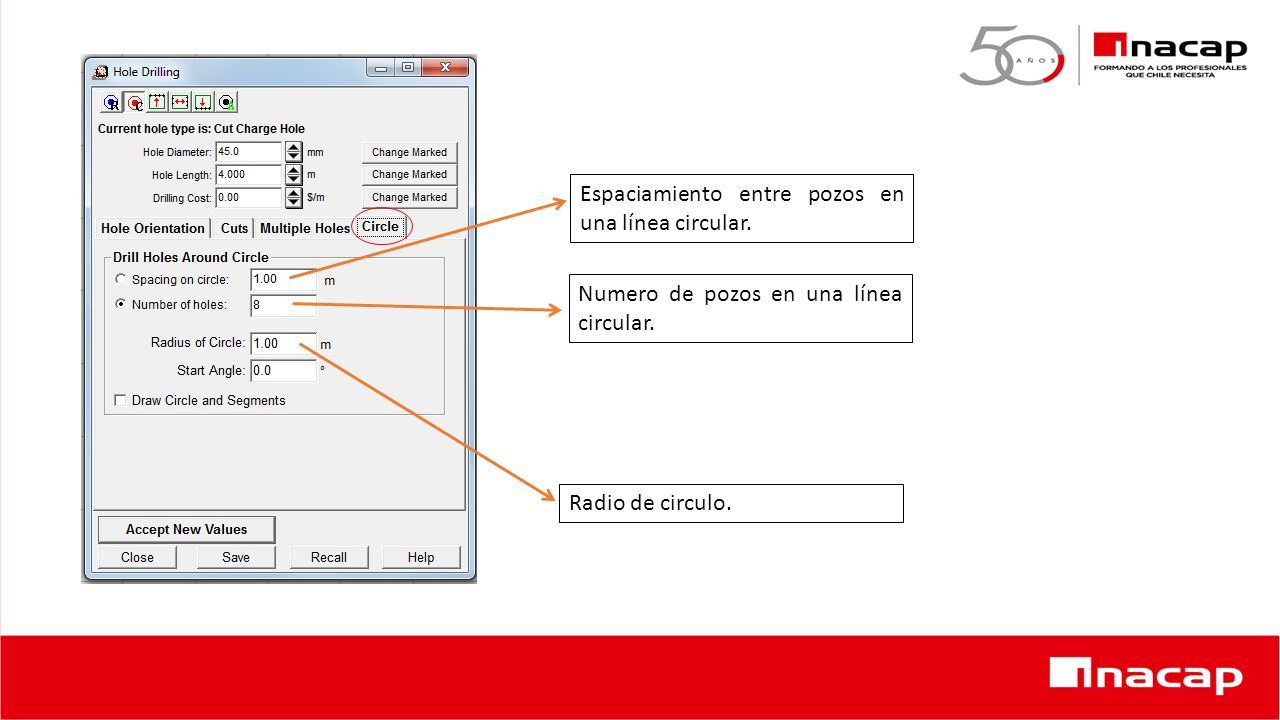

25 Espaciamiento entre pozos en una línea circular. Numero de pozos en una línea circular. Radio de circulo.

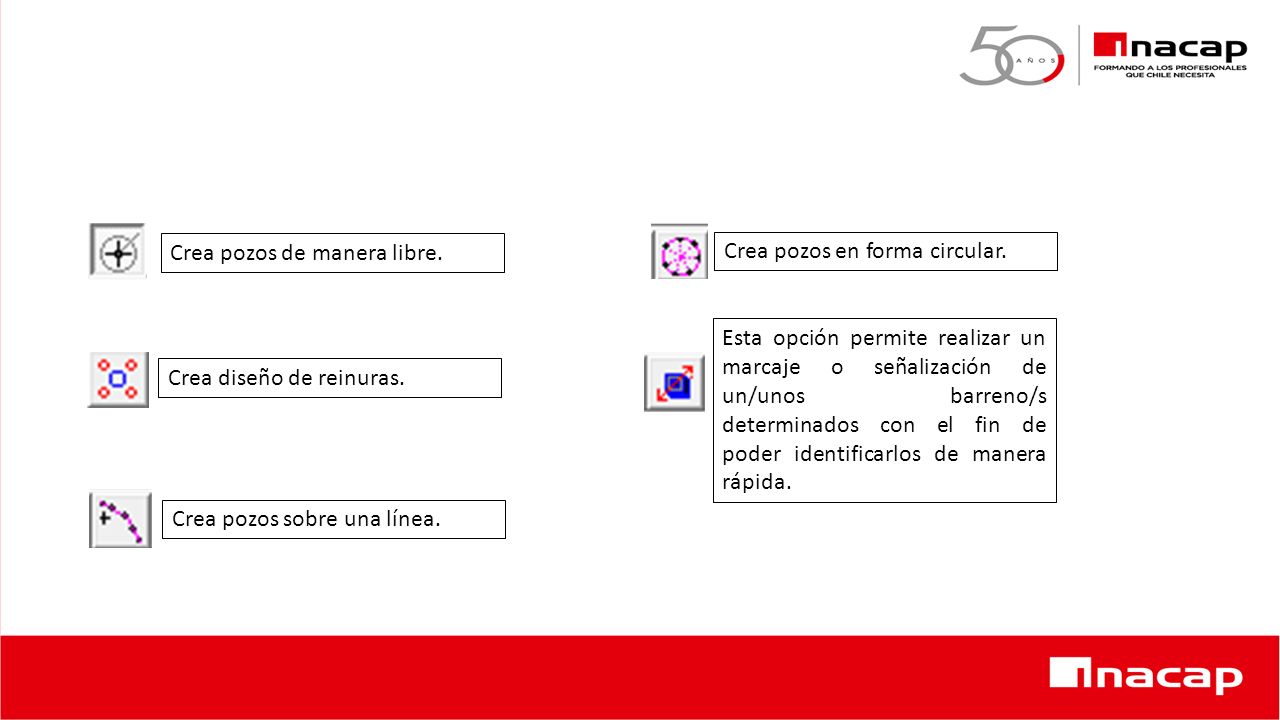

26 Crea pozos de manera libre. Crea pozos sobre una línea. Crea diseño de reinuras. Esta opción permite realizar un marcaje o señalización de un/unos barreno/s determinados con el fin de poder identificarlos de manera rápida. Crea pozos en forma circular.

27 Actividad

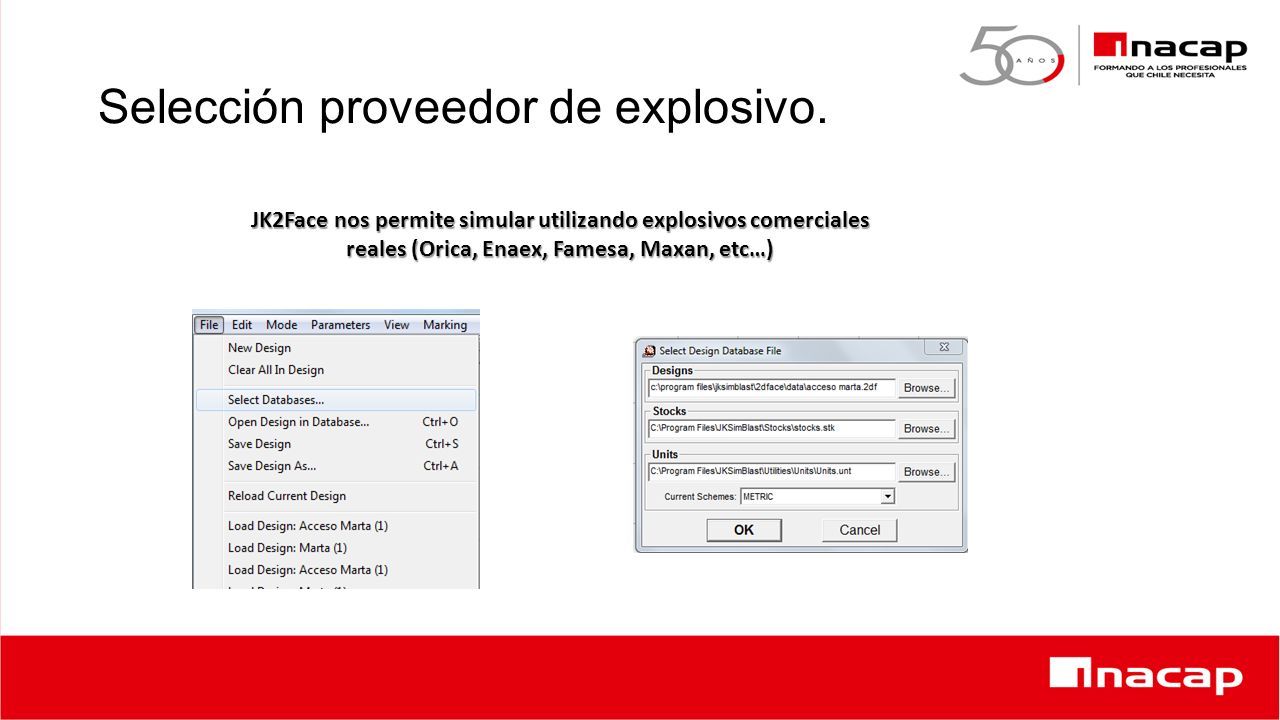

28 Selección proveedor de explosivo. JK2Face nos permite simular utilizando explosivos comerciales reales (Orica, Enaex, Famesa, Maxan, etc…)

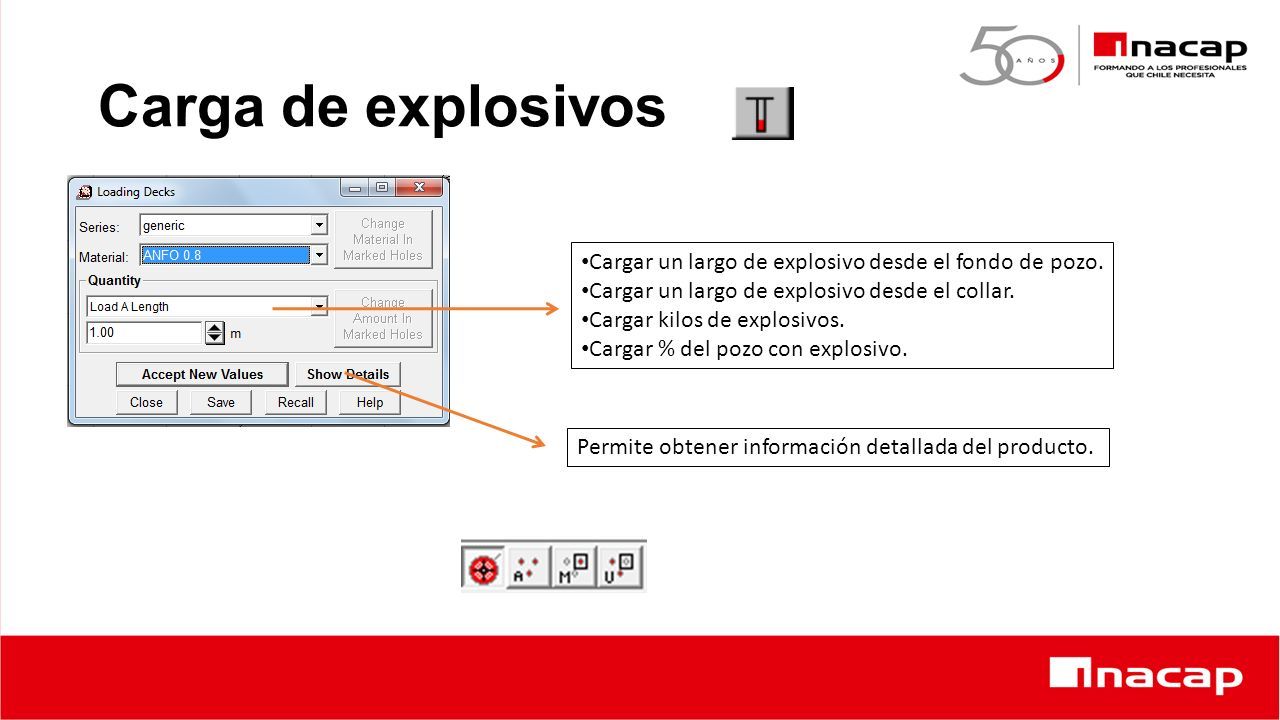

29 Carga de explosivos Cargar un largo de explosivo desde el fondo de pozo. Cargar un largo de explosivo desde el collar. Cargar kilos de explosivos. Cargar % del pozo con explosivo. Permite obtener información detallada del producto.

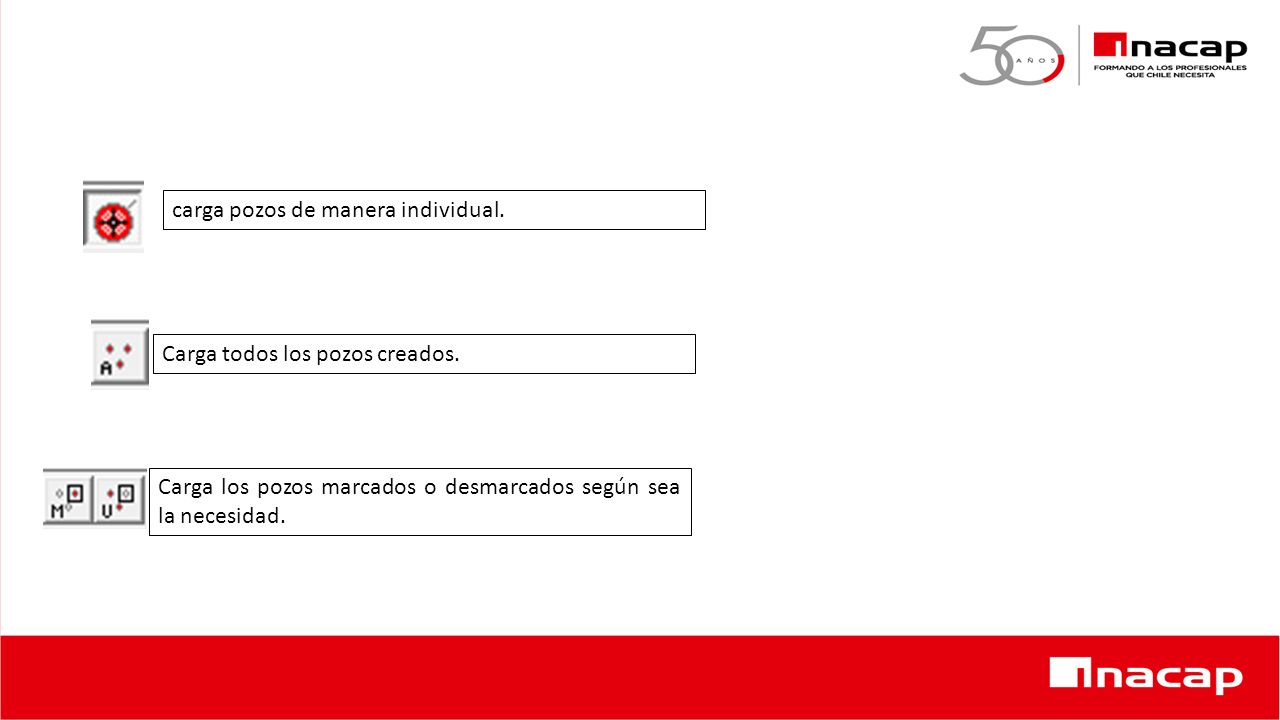

30 carga pozos de manera individual. Carga todos los pozos creados. Carga los pozos marcados o desmarcados según sea la necesidad.

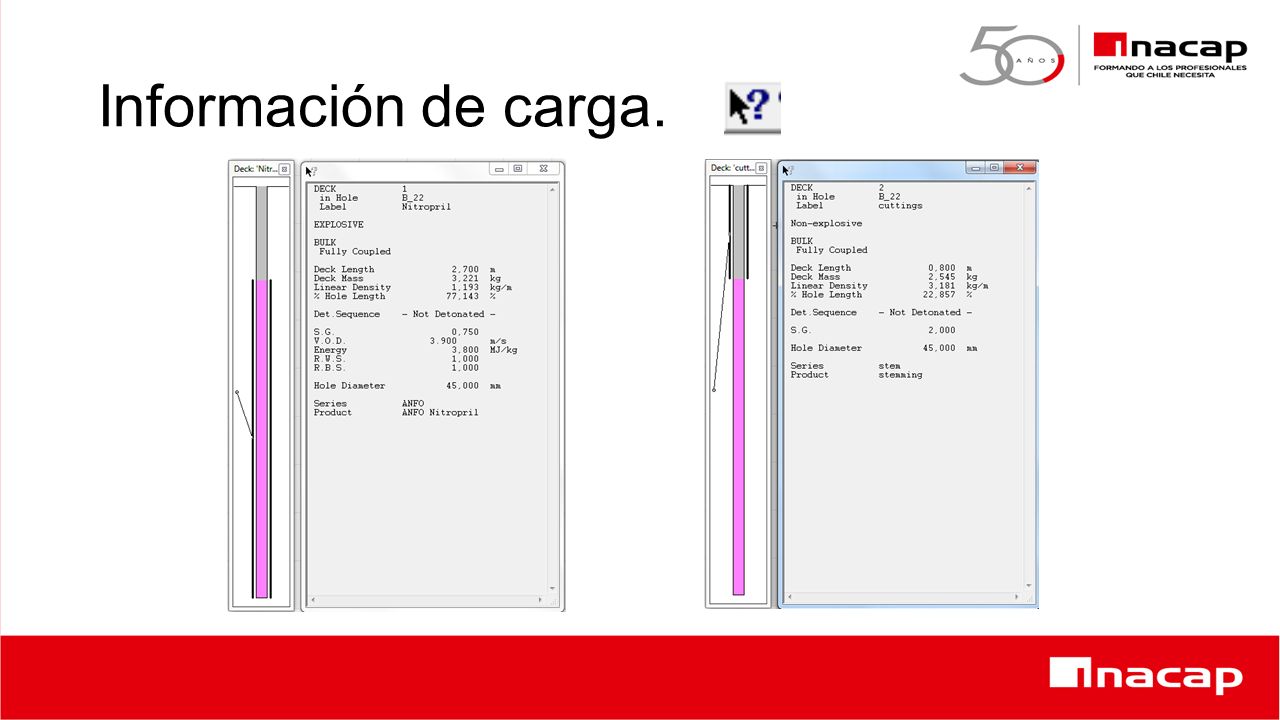

31 Información de carga.

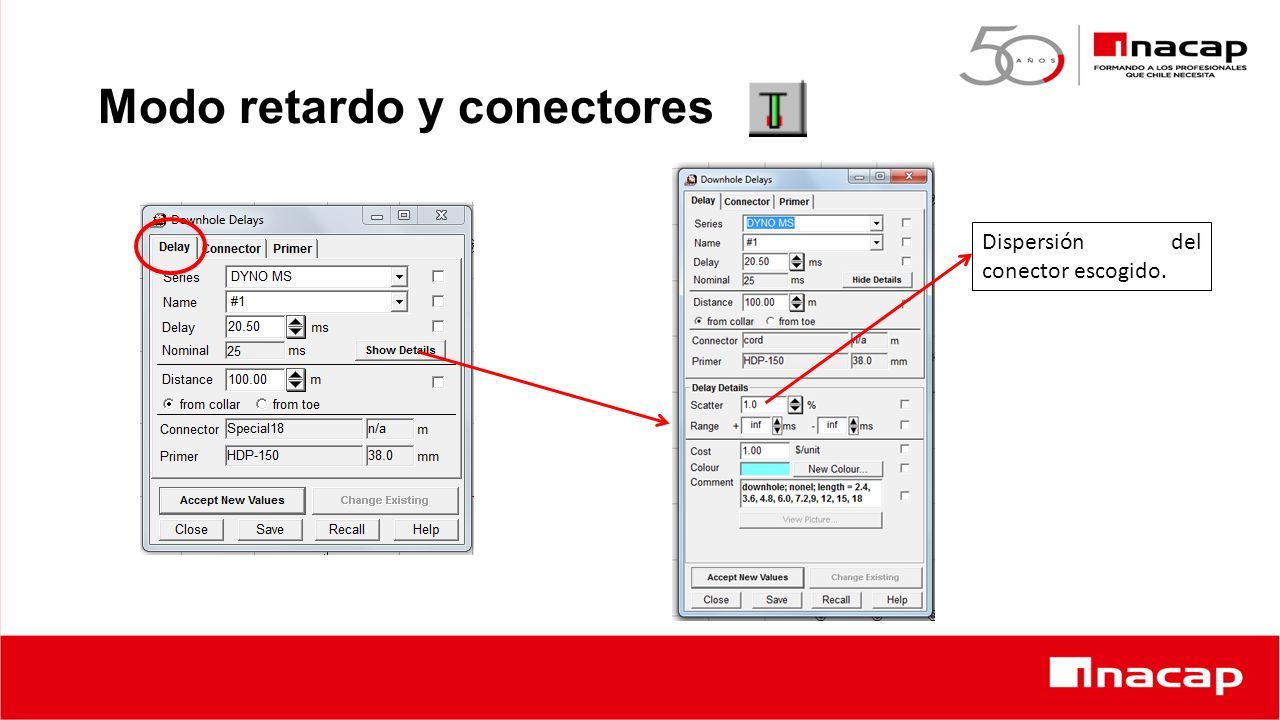

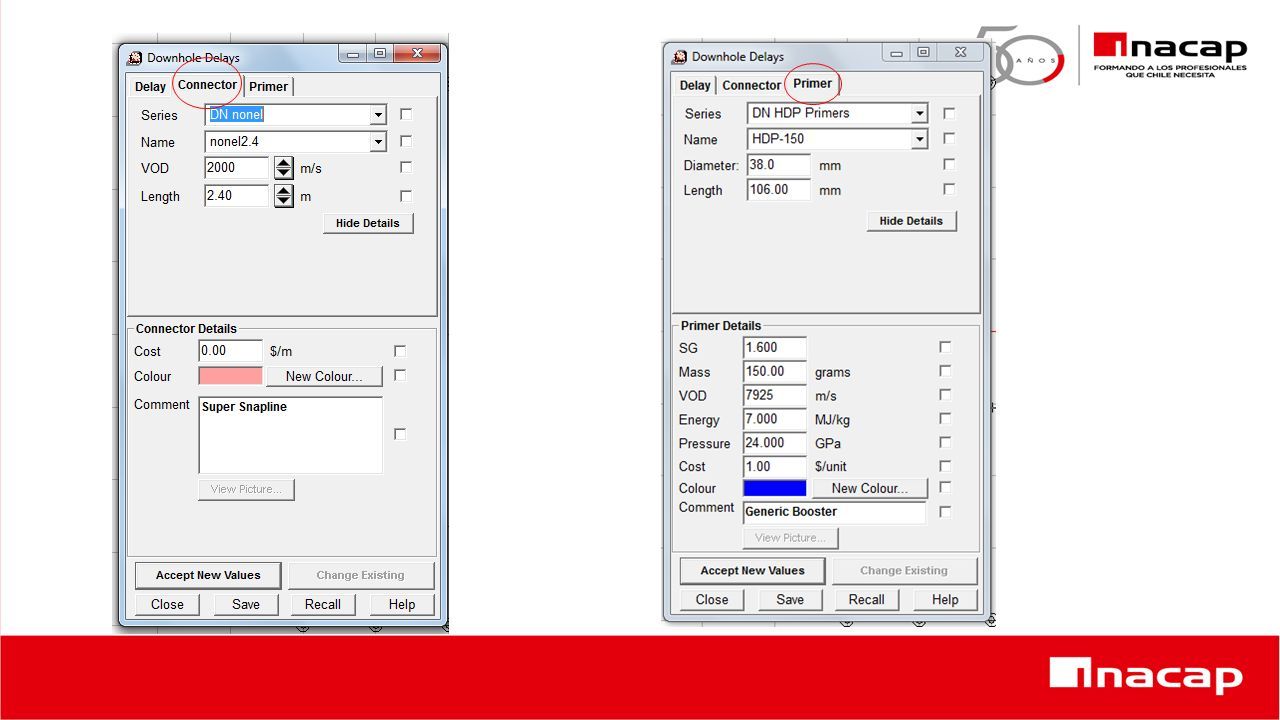

32 Modo retardo y conectores Dispersión del conector escogido.

33

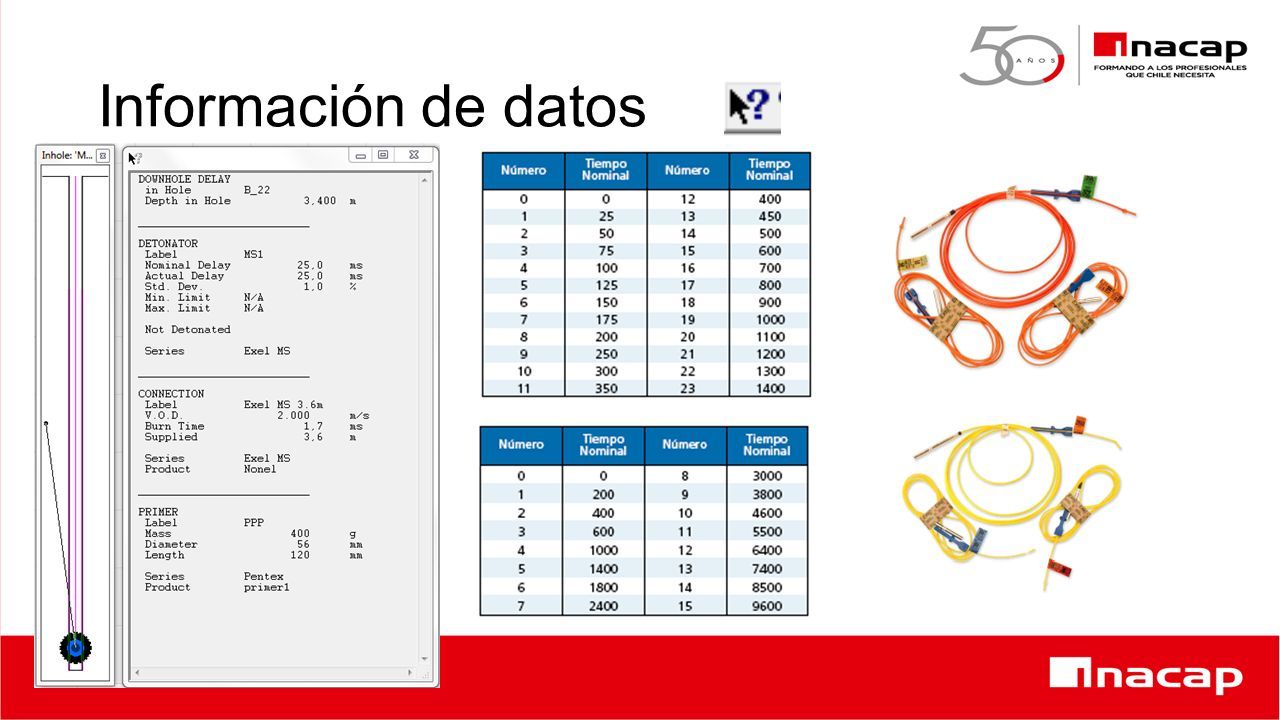

34 Información de datos

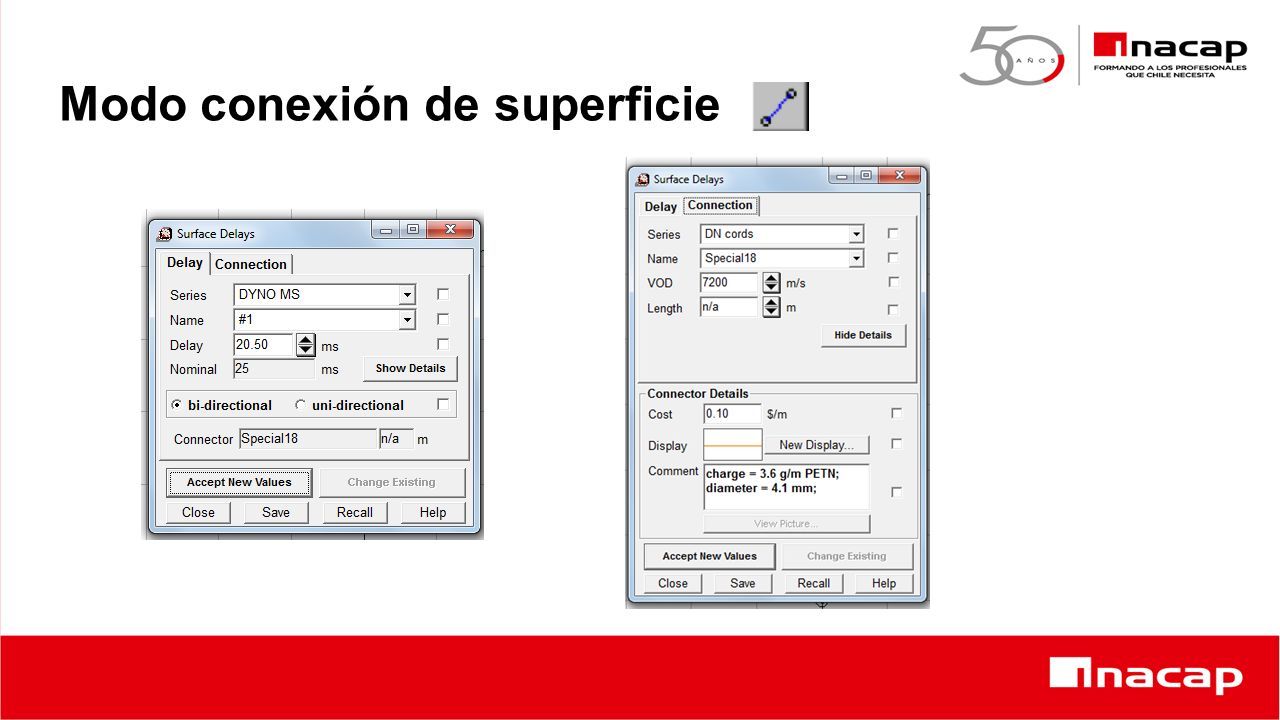

35 Modo conexión de superficie

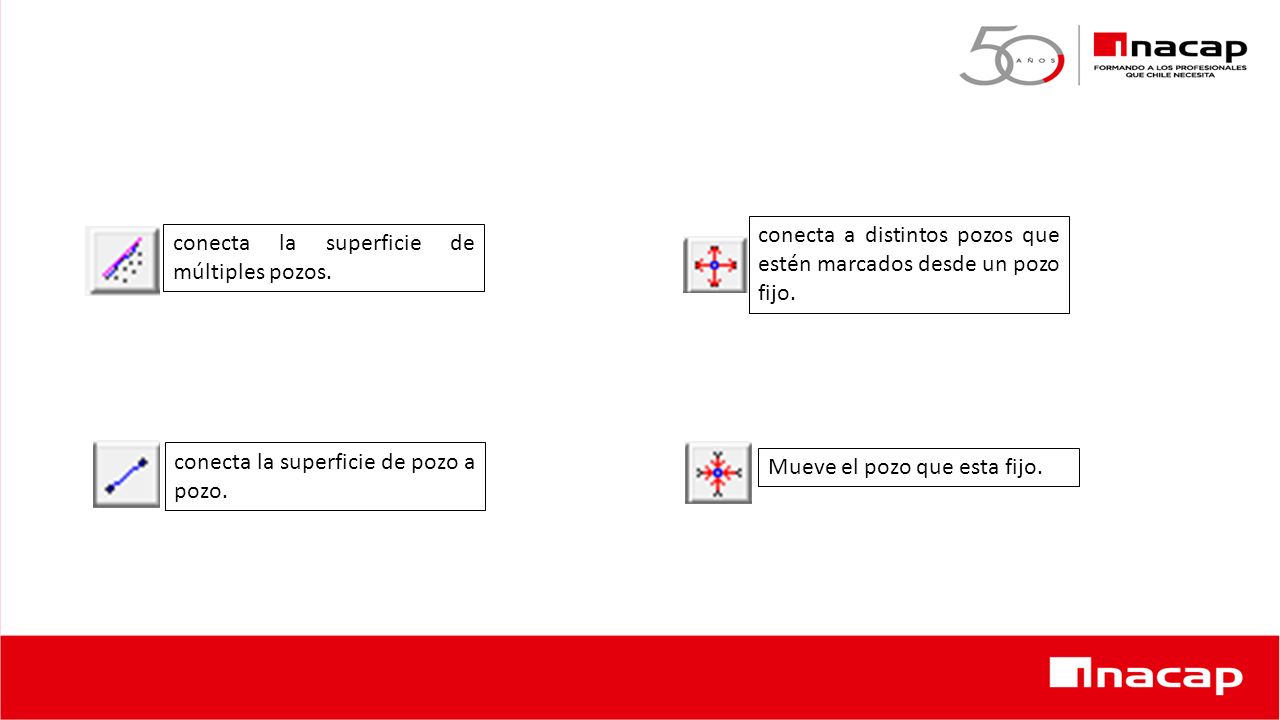

36 conecta la superficie de múltiples pozos. conecta la superficie de pozo a pozo. conecta a distintos pozos que estén marcados desde un pozo fijo. Mueve el pozo que esta fijo.

37 Modo simulación Disminución de tiempo en la simulación. Se genera un cuadro denominado DETONATION SIMULACIÓN en la opción DETONATION & CALCULATION MODE permiten al alumno mostrar todos las tronaduras de manera completa o de forma temporal por cada evento. En la opción SCATTER MULTIPLICACIÓN FACTOR permite al usuario dar dispersiones tanto en el retardo superficial como interno del barreno.

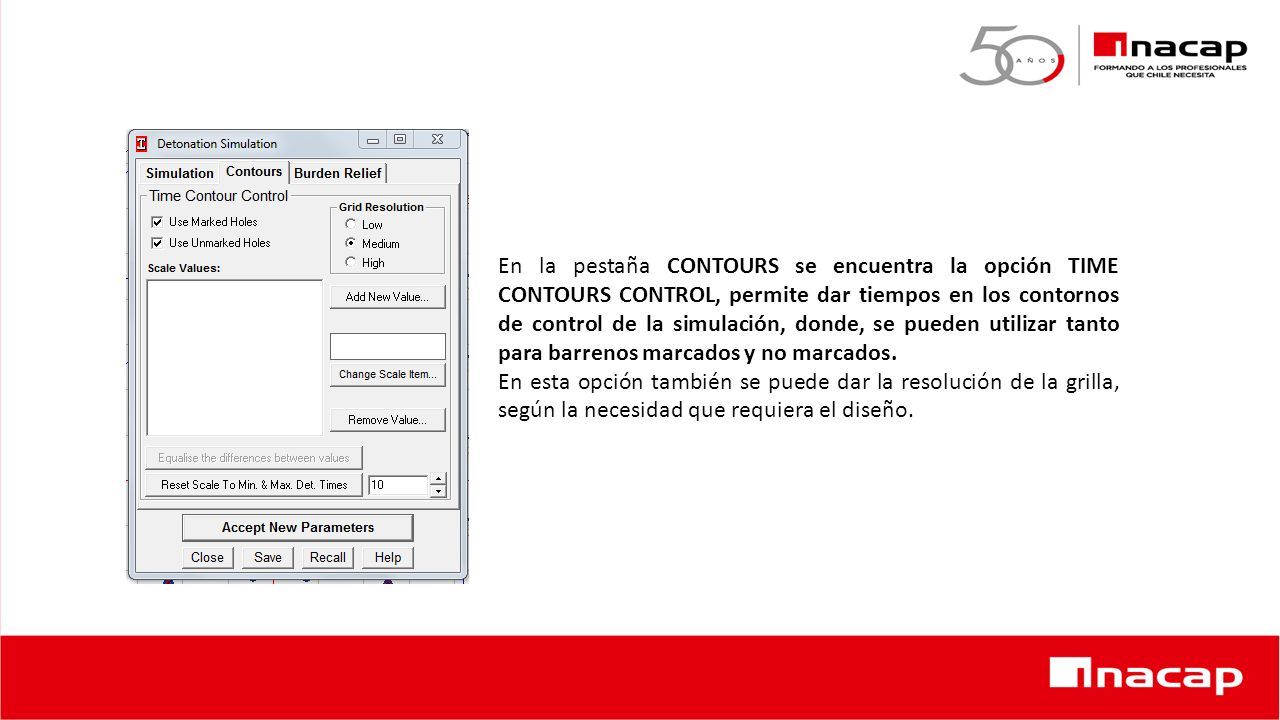

38 En la pestaña CONTOURS se encuentra la opción TIME CONTOURS CONTROL, permite dar tiempos en los contornos de control de la simulación, donde, se pueden utilizar tanto para barrenos marcados y no marcados. En esta opción también se puede dar la resolución de la grilla, según la necesidad que requiera el diseño.

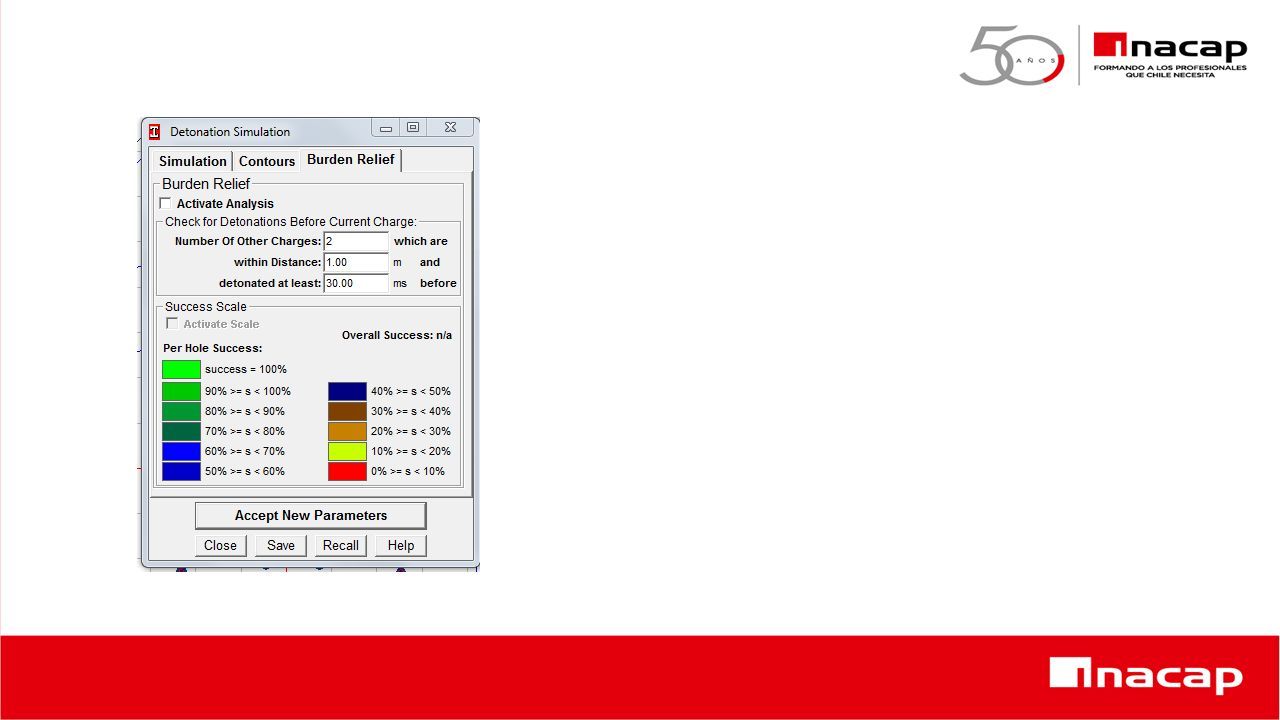

39

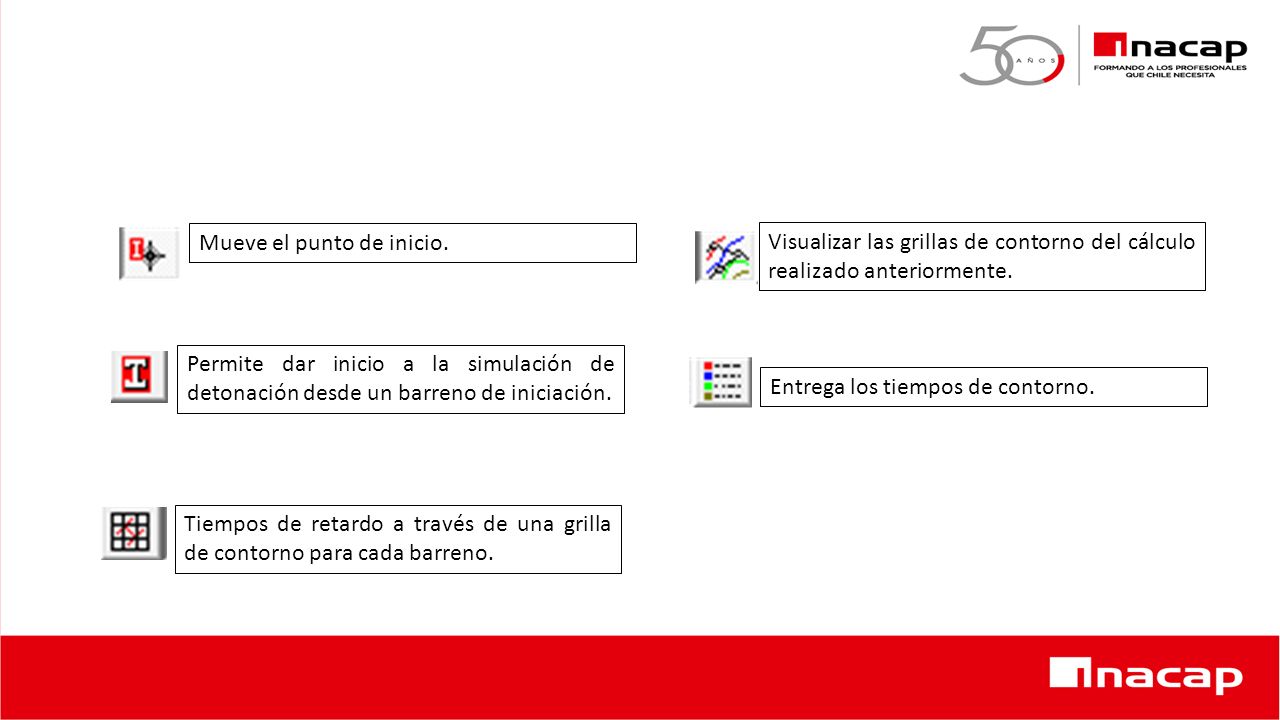

40 Permite dar inicio a la simulación de detonación desde un barreno de iniciación. Mueve el punto de inicio. Tiempos de retardo a través de una grilla de contorno para cada barreno. Visualizar las grillas de contorno del cálculo realizado anteriormente. Entrega los tiempos de contorno.

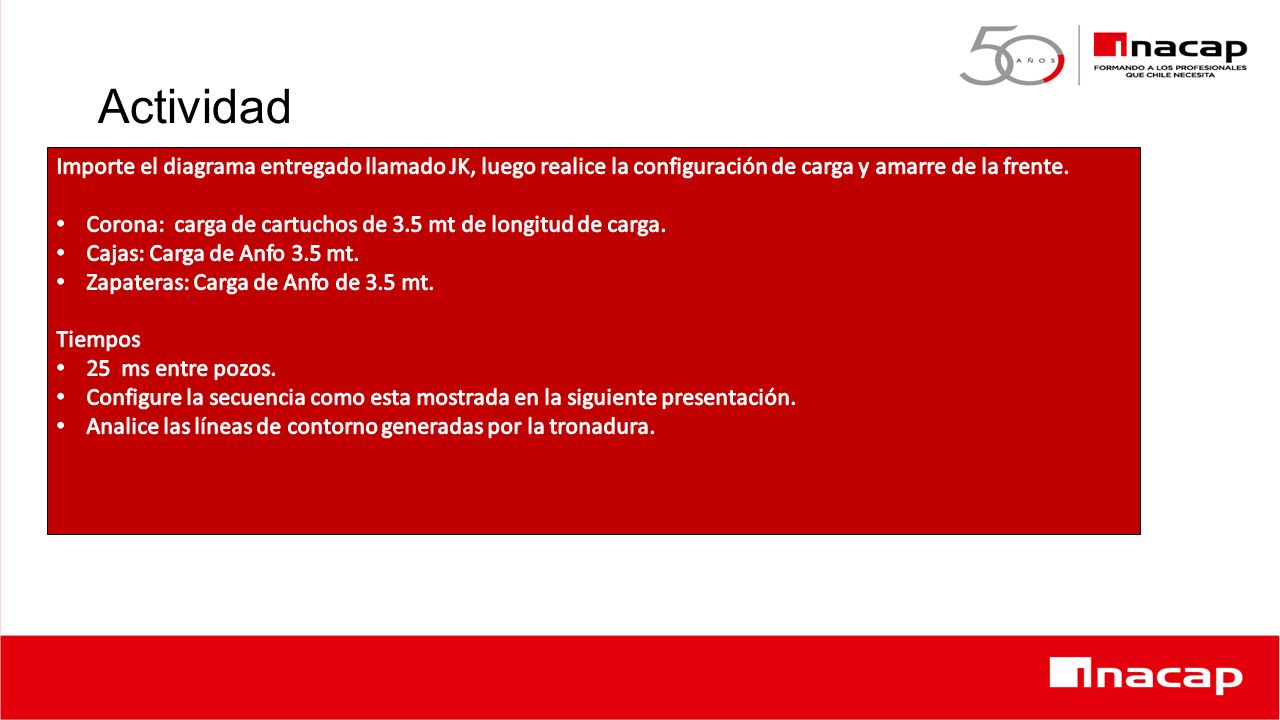

41 Actividad

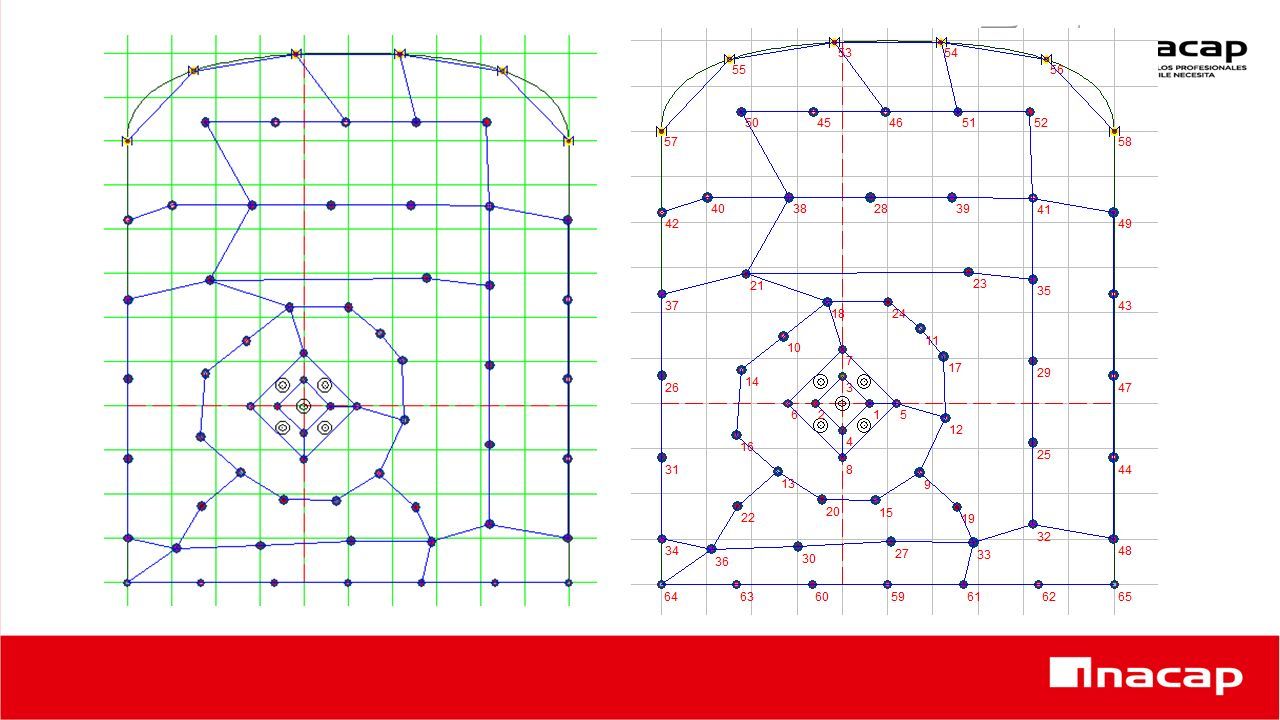

42

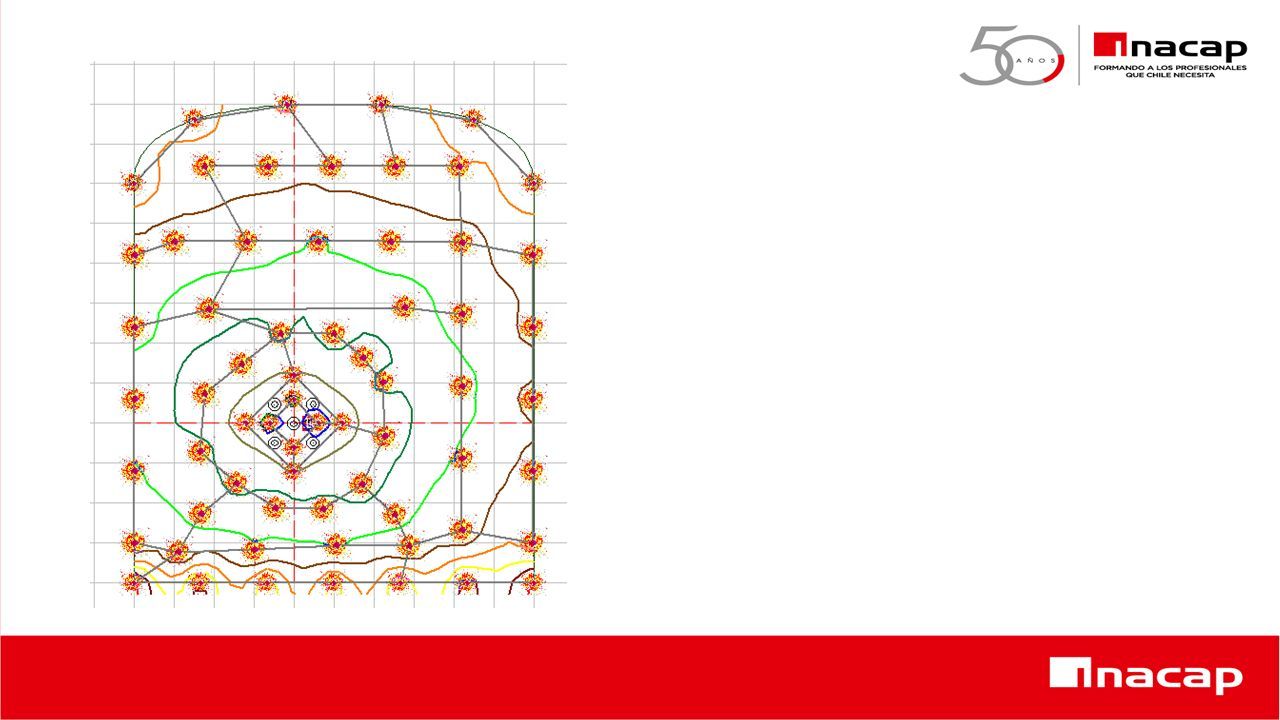

43
