2 CICLON SEPARADOR. LAVADOR DE GASES. ABSORCIÓN. ADSORCION DE GASES. BIOFILTRO. INTERCAMBIADOR DE CALOR. Concepto Procedimientos Campo de aplicación

3 Objetivo: Ordena y precisa sus ideas y opiniones para formar un criterio científico y tomar decisiones para el tratamiento de aire. Indica los equipos a utilizar y sus principales cualidades.

4 Ciclón separador Aun cuando los separadores de aire usados en la industria se rigen por los mismos principios básicos, difieren en cuanto a su diseño y ámbito de aplicación. Las principales diferencias se presentan en: 1.-Forma de introducir el material a separar y el aire de separación. 2.-Magnitud de la aceleración centrifuga. 3.-Forma de separar el producto acabado de la corriente de aire. Además en algunos separadores de aire el material puede someterse a tratamientos de secado o de enfriamiento

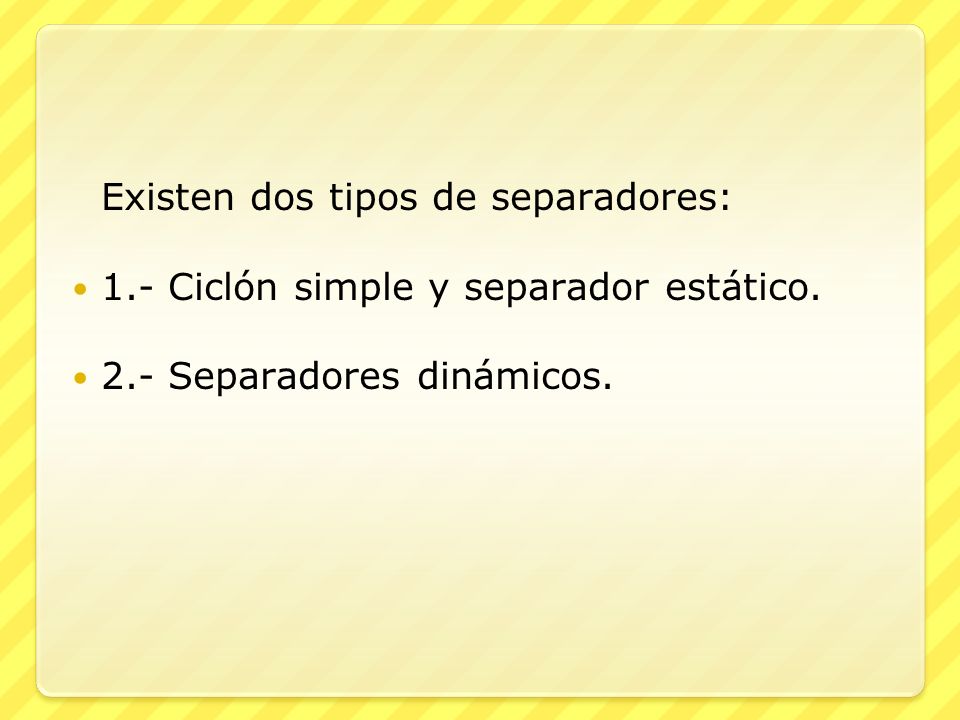

5 Existen dos tipos de separadores: 1.- Ciclón simple y separador estático. 2.- Separadores dinámicos.

6 Separador estático de aire Los separadores estáticos de aire son los más simples y se les llama así por no tener ninguna parte en movimiento mecánico (Rotatorias). Además solamente usan aire para el transporte del material y solamente se recogen los gruesos. Los finos pasan con el aire.

7 Separadores de aire dinámicos Este tipo de separadores aire son los de uso más extendido en la industria. Difieren de los dos tipos anteriores en algunos aspectos como son: 1.-El material a clasificar se dispersa en la zona en que se efectúa la separación mediante un disco o plato distribuidor giratorio. 2.-La corriente de aire necesaria para la separación se genera mediante un ventilador situado dentro de ellos mismos o exteriormente encima del aparato. Por este motivo a este tipo de separadores también se les denomina como separadores por aire circulante. 3.- La alimentación del separador con material molido se efectúa mecánicamente por medio de transportadores continuos adecuados. Aunque las bases de funcionamiento de este tipo de separadores son las mismas para todos ellos, existen modelos muy diferentes entre si en cuanto al diseño de sus partes, fundamentalmente en lo que se refiere al método empleado para la alimentación y al método de separación de las partículas, o a los sistemas adoptados para variar el rendimiento

8 CICLON SEPARADOR

9 LAVADOR DE GASES Sistemas de depuración. Puede utilizarse para eliminar algunas partículas y / o gases de escape de las corrientes de la industria. Tradicionalmente, el término "depuración" se ha referido a los dispositivos de control de la contaminación que el uso de líquido para lavar los contaminantes no deseados de una corriente de gas. Se inyecta un reactivo seco o suspensión en una corriente de escape sucio para "lavar" los gases ácidos. Los depuradores son uno de los elementos primordiales que el control de las emisiones de gases, especialmente ácido.

10 LAVADOR DE GASES

11 LAVADOR VENTURY

12 PRECIPITADOR ELECTROSTÁTICO Los precipitadores electrostáticos son dispositivos que se utilizan para atrapar partículas a través de su ionización. Se emplean para reducir la contaminación atmosférica producida por humos y otros desechos industriales gaseosos, especialmente en las plantas que funcionan en base a combustibles fósiles.

13 Los precipitadores electrostáticos son: Dispositivos de filtración altamente eficientes. Pueden remover fácilmente finas partículas como polvo y humo de la corriente de aire. Los sistemas actuales son capaces de eliminar más del 99% de la ceniza y el polvo (en peso) del humo.

14 PRECIPITADOR ELECTROSTATICO

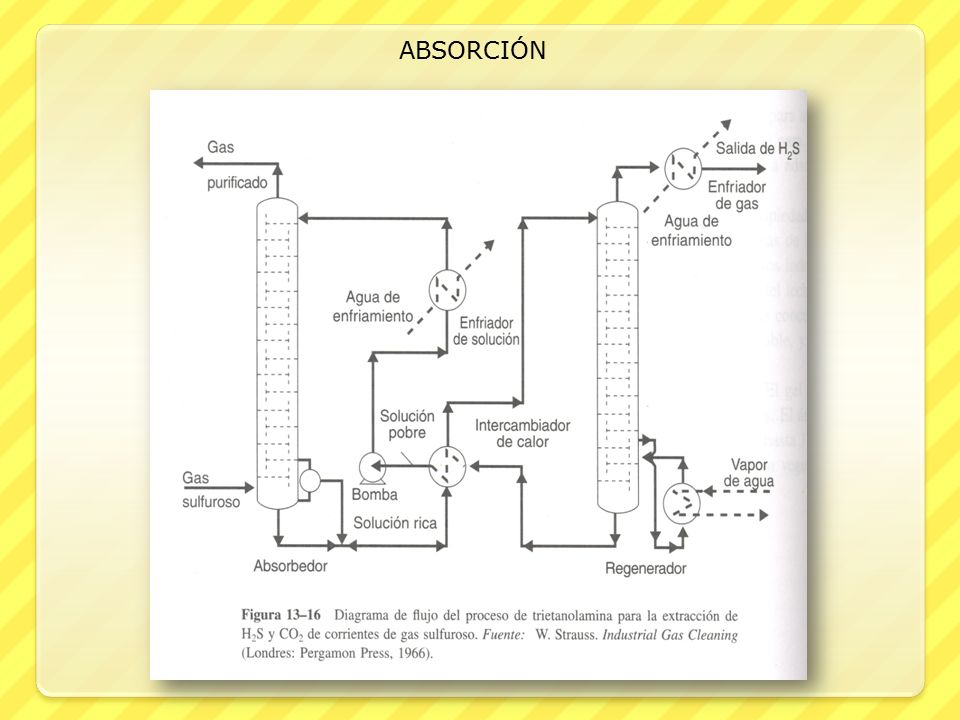

15 Absorción Operación de transferencia de material cuyo objetivo es separar uno o mas componentes de una fase gaseosa por medio de una fase liquida en la que los componentes a eliminar son solubles. Se produce una transferencia de materia entre dos fases inmiscibles. Ejemplo la eliminación de amoniaco

16 ABSORCIÓN

17 Adsorción de gases Operación de separación en la que ciertos componentes de una fase fluida (serie de RXN bioquímicas) se transfieren hacia la superficie de un solido, donde quedan unidos mediante fuerzas de naturaleza física (mas débiles) o por enlaces químicos.

18 ADSORCION DE GASES

19 BIOFILTRO

20 INTERCAMBIADOR DE CALOR
