1
UNIVERSIDAD CENTRAL DEL ECUADOR FACULTAD DE CIENCIAS MEDICAS CATEDRA DE IMAGENOLOGÍA Tutora: Dra. García Por: Viviana Alejandra Chilito
2
ANATOMÍA RADIOLÓGICA DEL TÓRAX RX ESTÁNDAR
4
Jaula torácica: conformada por detrás por la columna, por delante por el esternón y rodeando por las costillas.
5
37 PIEZAS OSEAS 12 VERTEBRAS 24 COSTILLAS ESTERNÓN 12x25cm 6x10cm Angulo de 75 grados (charpy)
6
9-10,5 cm Menor: Pectus excavatum (quilla) Mayor: Pectus carinatum Cifosis Escoliosis
7
LÍNEAS DIVISORIAS DEL TÓRAX Línea media esternal Línea paraesternal Línea medio clavicular Línea axilar anterior
10
Topografía del corazón
11
Anatomía radiográfica del tórax Rayos x o Roentgen: Radiaciones ionizantes de corta longitud de onda, se transmiten en línea recta. Producirlos es necesario: Tubo de rayos x: Cristal al vacío con un ánodo y un cátodo cubierto por aceite. Un transformador de altos y bajos voltajes: El alto es el miliamperaje y el bajo es el Kilovoltaje control de mandos
13
posteroanteriorlateraloblicua La exploración del tórax
14
Proyección Posteroanterio (PA) Paciente de pie Tubo radiográfico 2m del Chassis Rayo central altura 1ras Torácicas (minimiza magnificación distancia estructuras intratoracicas) RX penetrada alto kilovoltaje
15
Densidades radiográficas básicas Gas: parénquima pulmonar negro Grasa: alrededor de los músculos, corazón vasos, hígado y procesos condensantes del pulmón. gris Agua: Sangre, Liquido pleural, viseras con contenido. Gris claro Metal: Huesos lesiones calcificadas, sustancias de contraste y cuerpos extraños metálicos. blanco
17
ESTRUCTURAS QUE SE OBSERVAN EN UN RX ESTÁNDAR DE TÓRAX
18

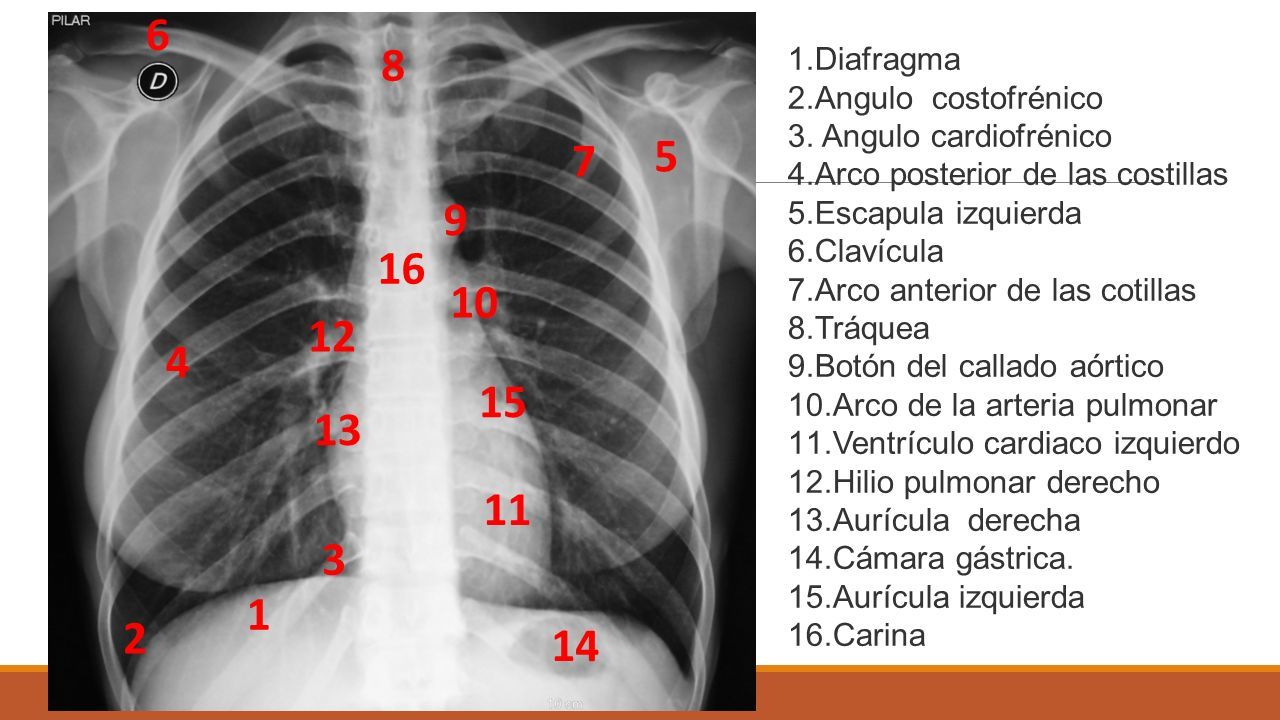

1.Diafragma 2.Angulo costofrénico 3. Angulo cardiofrénico 4.Arco posterior de las costillas 5.Escapula izquierda 6.Clavícula 7.Arco anterior de las cotillas 8.Tráquea 9.Botón del callado aórtico 10.Arco de la arteria pulmonar 11.Ventrículo cardiaco izquierdo 12.Hilio pulmonar derecho 13.Aurícula derecha 14.Cámara gástrica. 15.Aurícula izquierda 16.Carina 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
20
Calidad de la técnica de RX PosicióninspiraciónRotaciónPenetración
21
Posición La clavícula se proyecta sobre el arco 3 o 4 y son simétricas
22
Rotación Apófisis espinosas son equidistantes a las clavículas
23
Si las apófisis espinosas están mas cerca de la clavícula derecha el lado derecho del paciente esta mas adelantado Si las apófisis espinosas están mas cerca de la clavícula izquierda el lado izquierdo del paciente esta mas adelantado
24
Inspiración
25
Penetración APÓFISIS ESPINOSAS HASTA T4
27
La revisión debe ser sistemática ya que los campos pulmonares están cruzados por sombras extrapulmonares
28
Comenzar desde la periferia al centro: partes blandas marginales (piel, musculo, mamas). Tejido óseo: columna torácica, costillas, clavículas, omoplatos y esternón. Aire: pulmones, tráquea, cámara gástrica. Técnica adecuada: primeras vertebras torácicas, costillas arco anterior y posterior. diafragma
29
Costillas Arco anterior: trayecto oblicuo de afuera hacia adentro y de arriba abajo, separadas del esternón por los cartílagos. Arco posterior: Trayecto oblicuo de adentro hacia afuera y de arriba abajo
30
Escapulas
31
Columna torácica
32
Esternón
33
Mediastino
35
Índice cardiotorácico a+b/c=0,5 cm o menor Cardiomegalia si es mayor
37
MUJERHOMBRE
38
Al crecer el niño el tórax se va alargando, hasta alcanzar las proporciones del adulto, en que predomina el eje longitudinal por sobre el horizontal
39
RX Niños < 1 año > 1 año (5 años)
40
BIBLIOGRAFÍ A Netter FH. “Atlas de Anatomía Humana”segunda edición. Icon Learning System.1998 Pedrosa, C; Gomes R. “Diagnostico por imagen. Tratado de Radiología Clínica” segunda edición.. Volumen II.McGraw-Hill.Interamericana.2000 Pedroso, L; Vásquez, B. “Imagenologia”. Ecimed. La Habano Cuba.2005 http://medicoimagenologo.blogspot.com/2010/12/la-jaula- del-corazon.html
41
