1 Interruptores y Seccionadores de Media Tensión Camilo Octavio Baez Ramos Subestaciones Universidad Antonio Nariño

2 Seccionadores de Carga

3 Definición  El seccionador es un aparato de maniobra que permite aislar tramos de circuito de forma visible cuando las circunstancias de explotación así lo requieren.  Los seccionadores deben soportar corrientes nominales, sobreintensidades y corrientes de cortocircuito durante un tiempo especificado.  Los seccionadores aseguran que los tramos de líneas en que éstos estén abiertos, se hallen libres de tensión para que el operario pueda operar en ellos.Recuerde  Los circuitos que deben interrumpir los seccionadores deben estar libres de corrientes.  El seccionador debe maniobrar cuando el circuito eléctrico está en vacío.

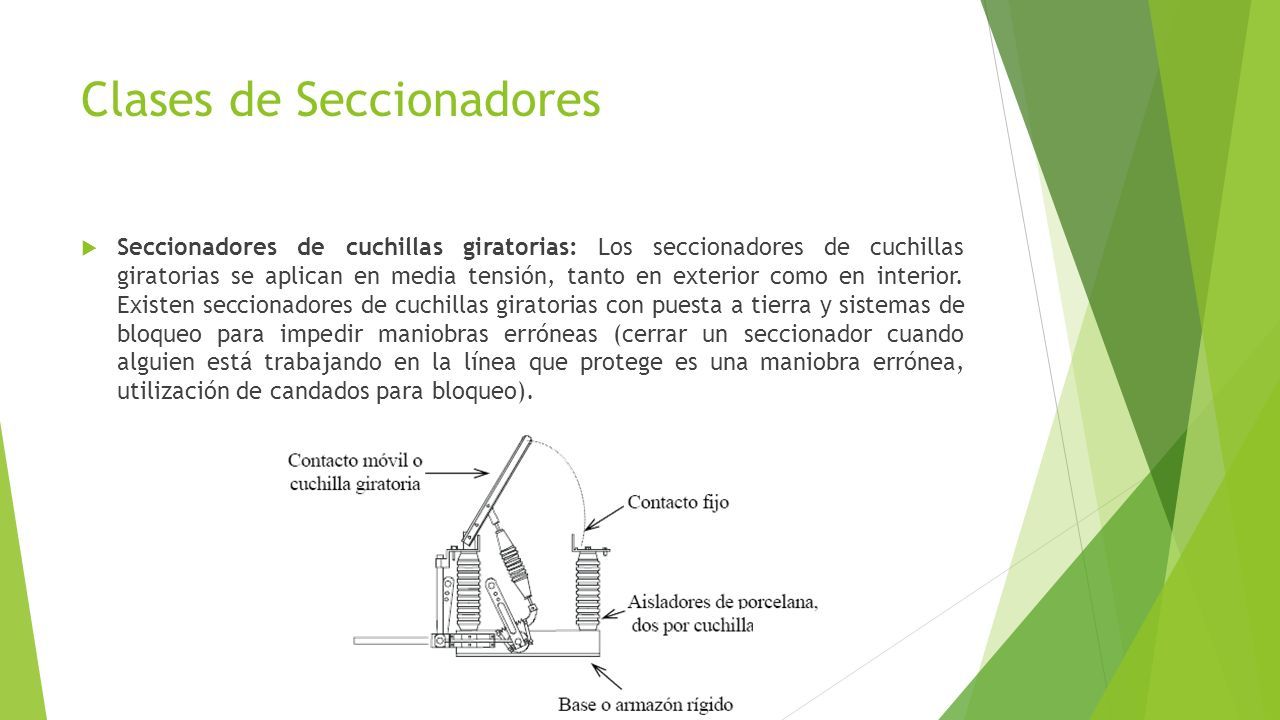

4 Clases de Seccionadores  Seccionadores de cuchillas giratorias: Los seccionadores de cuchillas giratorias se aplican en media tensión, tanto en exterior como en interior. Existen seccionadores de cuchillas giratorias con puesta a tierra y sistemas de bloqueo para impedir maniobras erróneas (cerrar un seccionador cuando alguien está trabajando en la línea que protege es una maniobra errónea, utilización de candados para bloqueo).

5 Clases de Seccionadores  Seccionadores de cuchillas deslizantes: Necesitan menos espacio para maniobrar pues sus cuchillas se desplazan longitudinalmente. Son adecuados para locales reducidos o estrecho. La capacidad de desconexión es inferior en un 70% a los seccionadores de cuchillas giratorias.

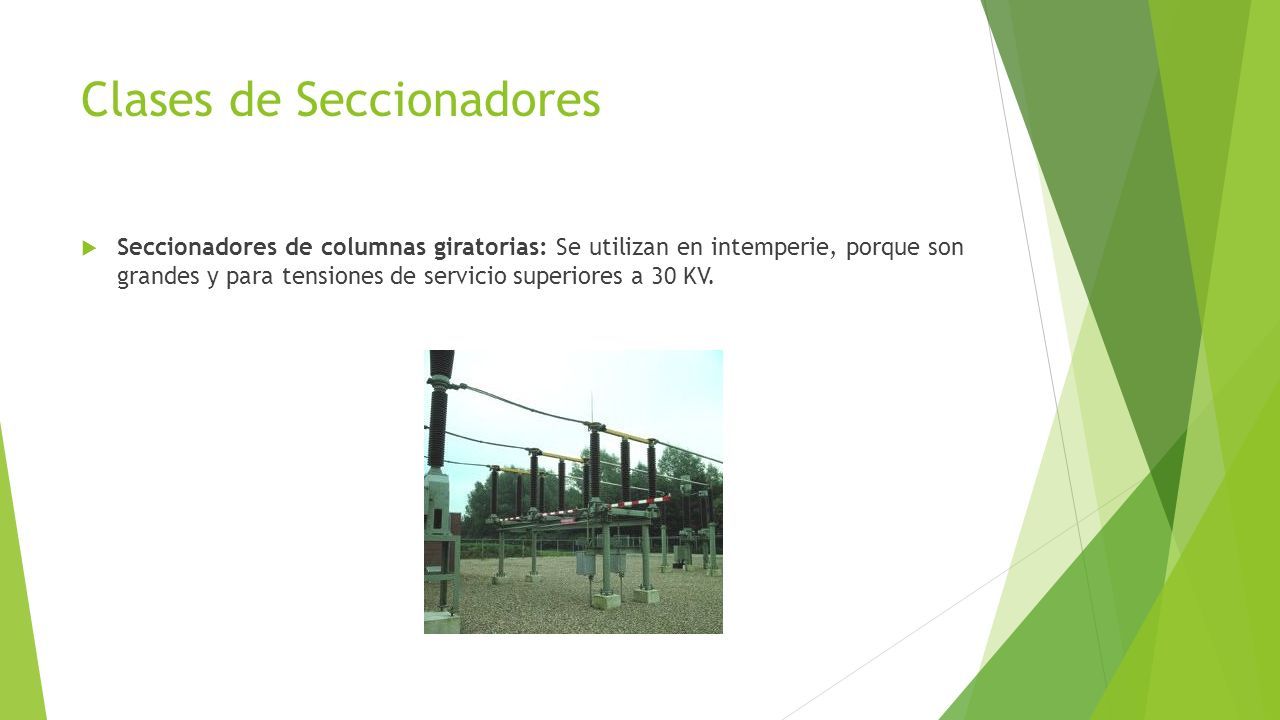

6 Clases de Seccionadores  Seccionadores de columnas giratorias: Se utilizan en intemperie, porque son grandes y para tensiones de servicio superiores a 30 KV.

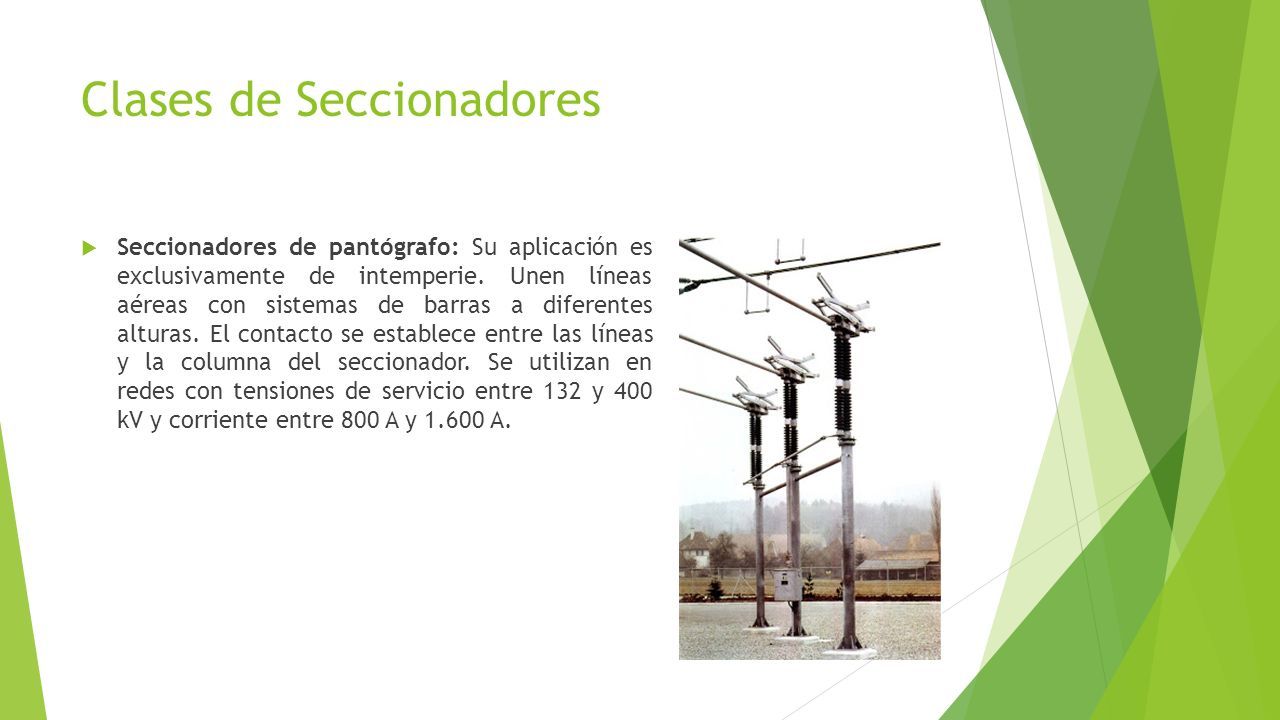

7 Clases de Seccionadores  Seccionadores de pantógrafo: Su aplicación es exclusivamente de intemperie. Unen líneas aéreas con sistemas de barras a diferentes alturas. El contacto se establece entre las líneas y la columna del seccionador. Se utilizan en redes con tensiones de servicio entre 132 y 400 kV y corriente entre 800 A y 1.600 A.

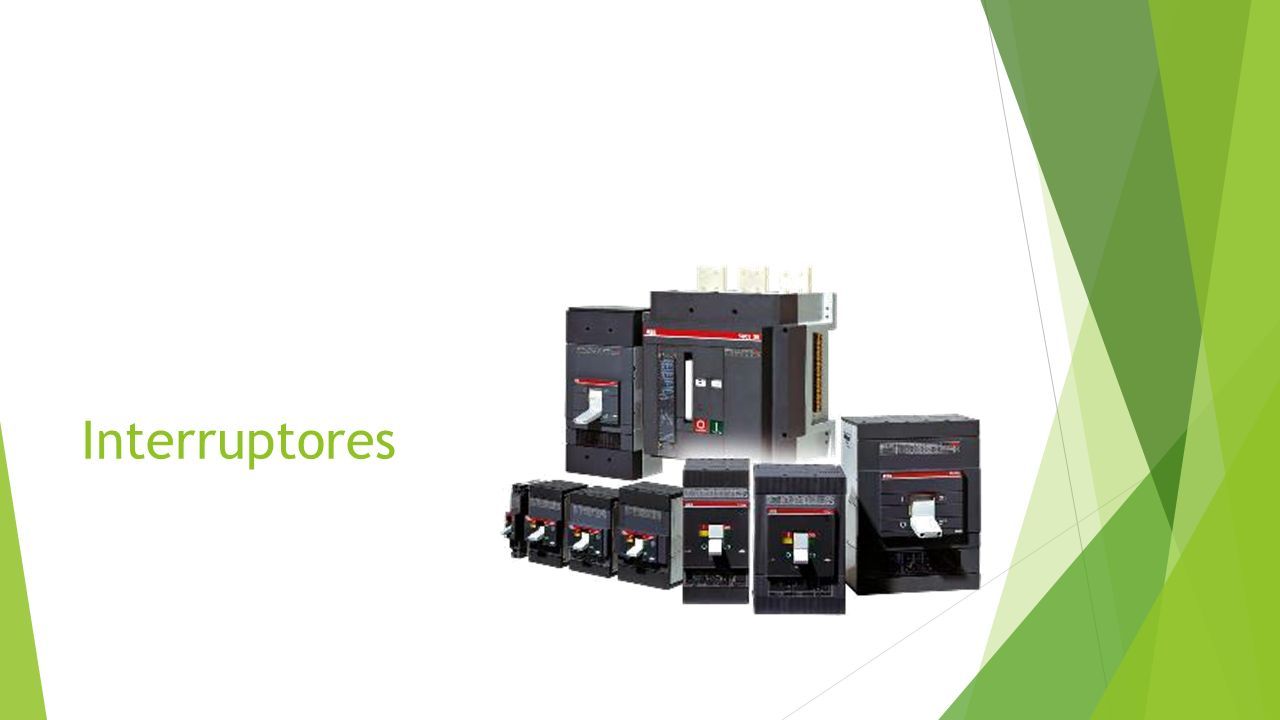

8 Interruptores

9 Definición  Un interruptor automático o disyuntor es un dispositivo que permite ejecutar la apertura y cierre de los circuitos en carga. Es decir, es una aparamenta que posee un poder de corte significativo.  La corriente que puede cortar un interruptor automático puede ser superior a la corriente nominal.  Los interruptores automáticos pueden cortar corrientes en condiciones de cortocircuito.  El interruptor automático o disyuntor, al abrir el circuito, debe pasar de una impedancia prácticamente nula a una impedancia de valor infinito. Es decir, pasa de ser conductor a convertirse en aislante.  Para pasar de ser impedancia casi nula a ser infinita, el interruptor utiliza energía. En corriente alterna, el menor gasto de energía se produce en las proximidades del paso por cero de la corriente. En la práctica no hay dispositivo que sea lo suficientemente rápido para lograr esto.  Por todo ello, el interruptor cortará la corriente a través de un arco eléctrico. El interruptor tratará de aminorar los efectos del arco con el mínimo consumo de energía.

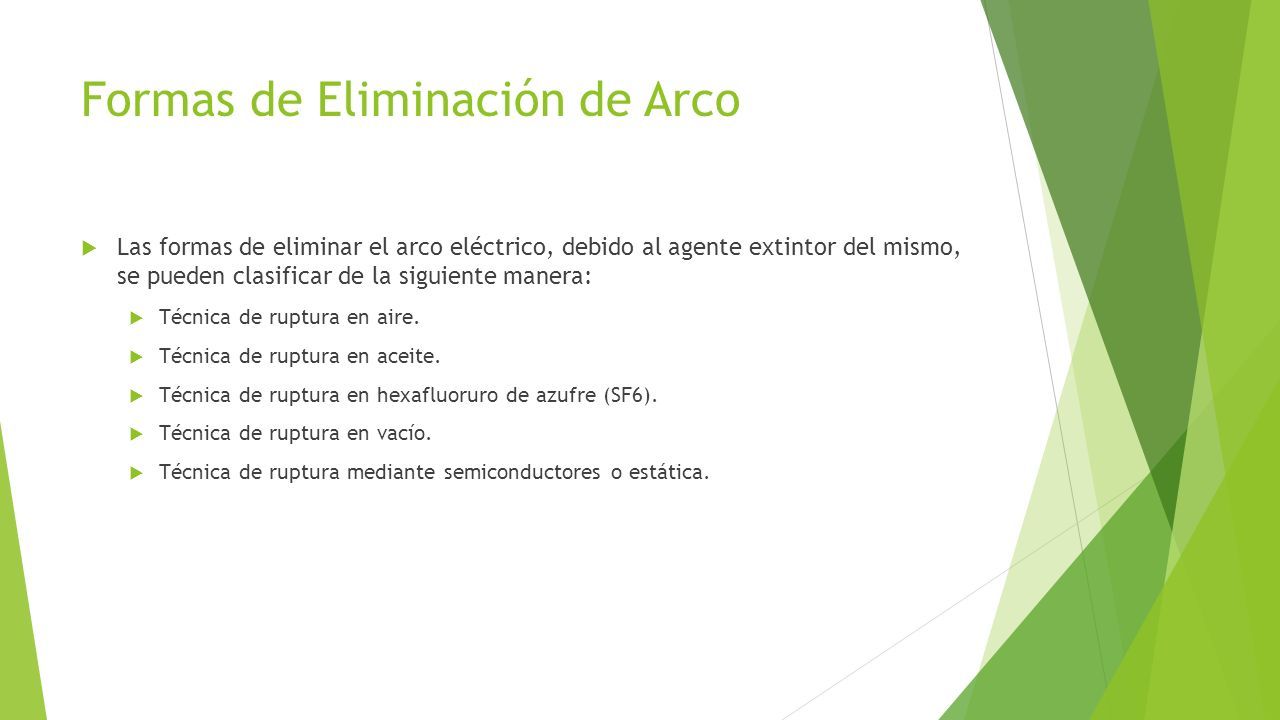

10 Formas de Eliminación de Arco  Las formas de eliminar el arco eléctrico, debido al agente extintor del mismo, se pueden clasificar de la siguiente manera:  Técnica de ruptura en aire.  Técnica de ruptura en aceite.  Técnica de ruptura en hexafluoruro de azufre (SF6).  Técnica de ruptura en vacío.  Técnica de ruptura mediante semiconductores o estática.
