1 DIAGRAMAS DE FASE (I): - In – Ge - Ga – As - Au – Si - Ni - Cu

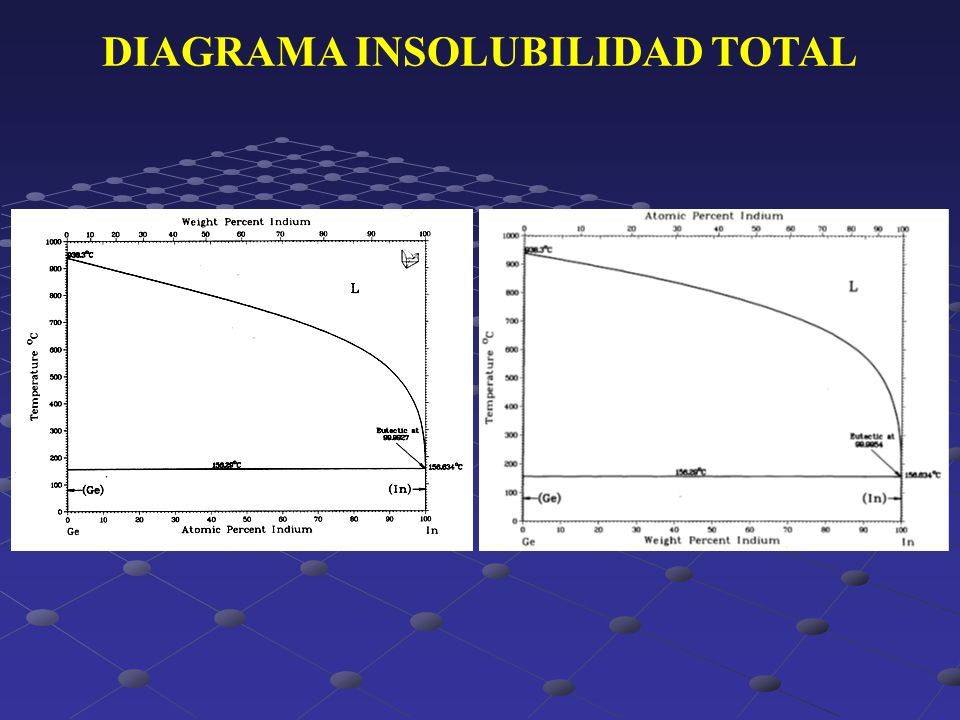

2 DIAGRAMA INSOLUBILIDAD TOTAL

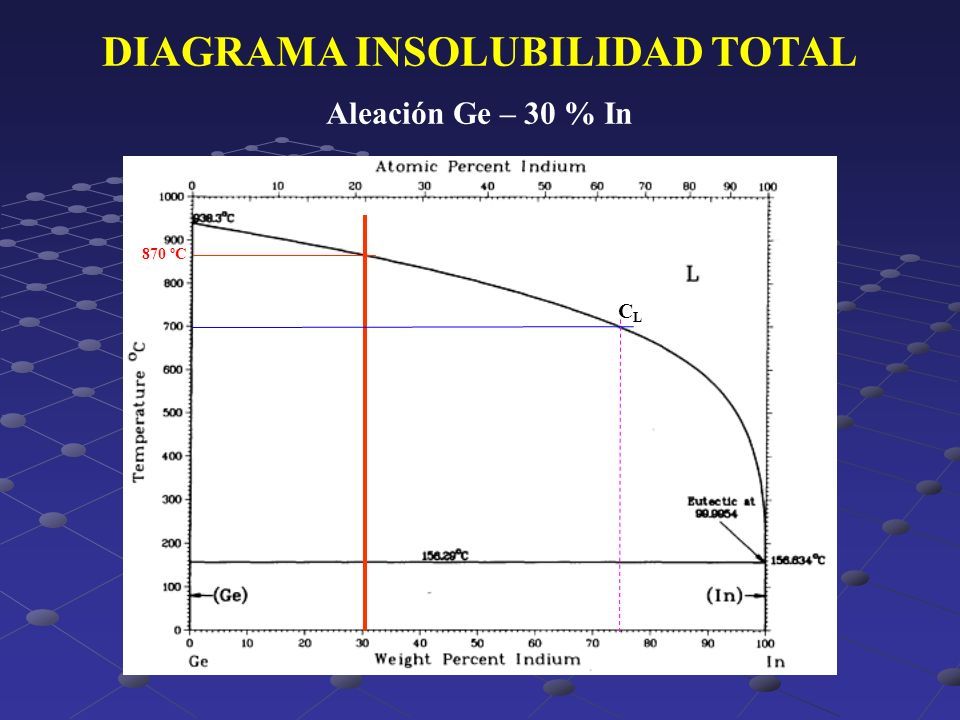

3 Aleación Ge – 30 % In CLCL 870 ºC

4 DIAGRAMA INSOLUBILIDAD TOTAL Aleación Ge – 50 % In CLCL

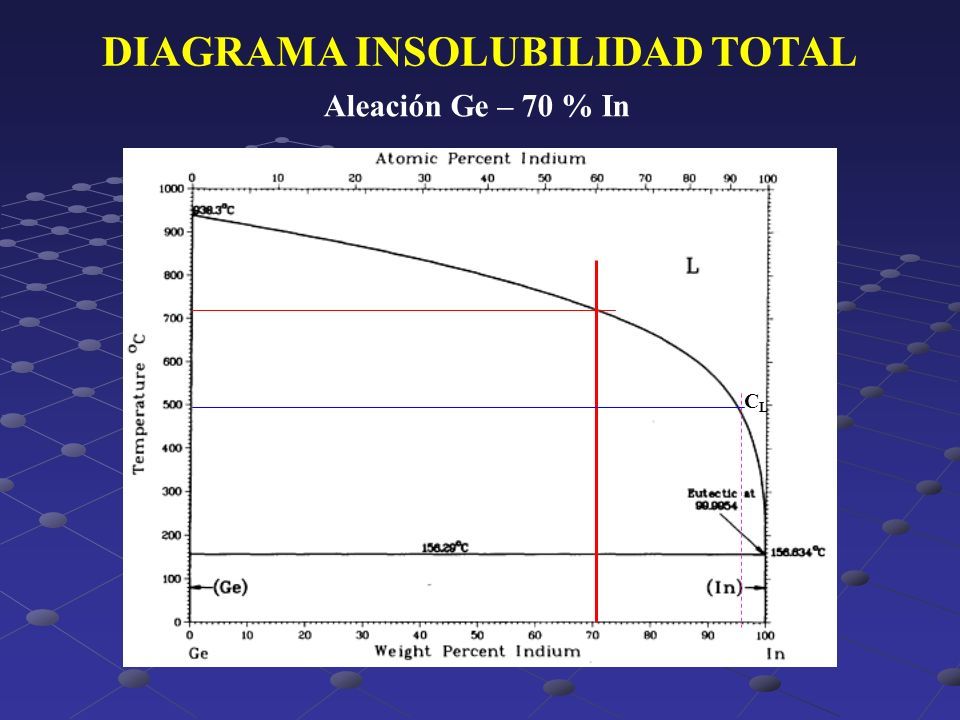

5 DIAGRAMA INSOLUBILIDAD TOTAL Aleación Ge – 70 % In CLCL

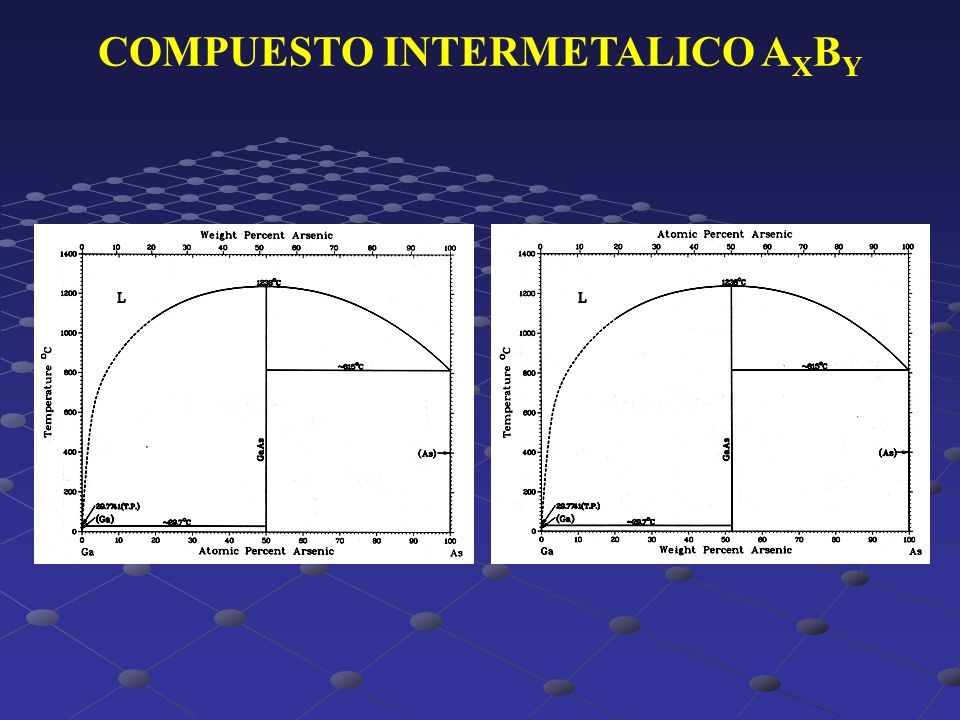

6 COMPUESTO INTERMETALICO A X B Y

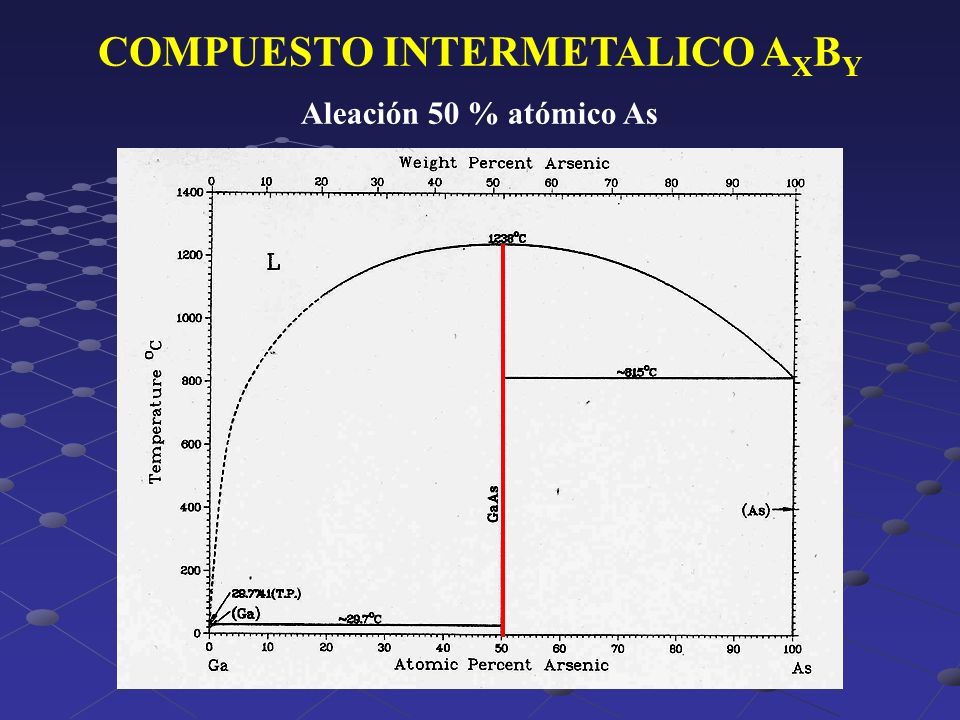

7 Aleación 50 % atómico As

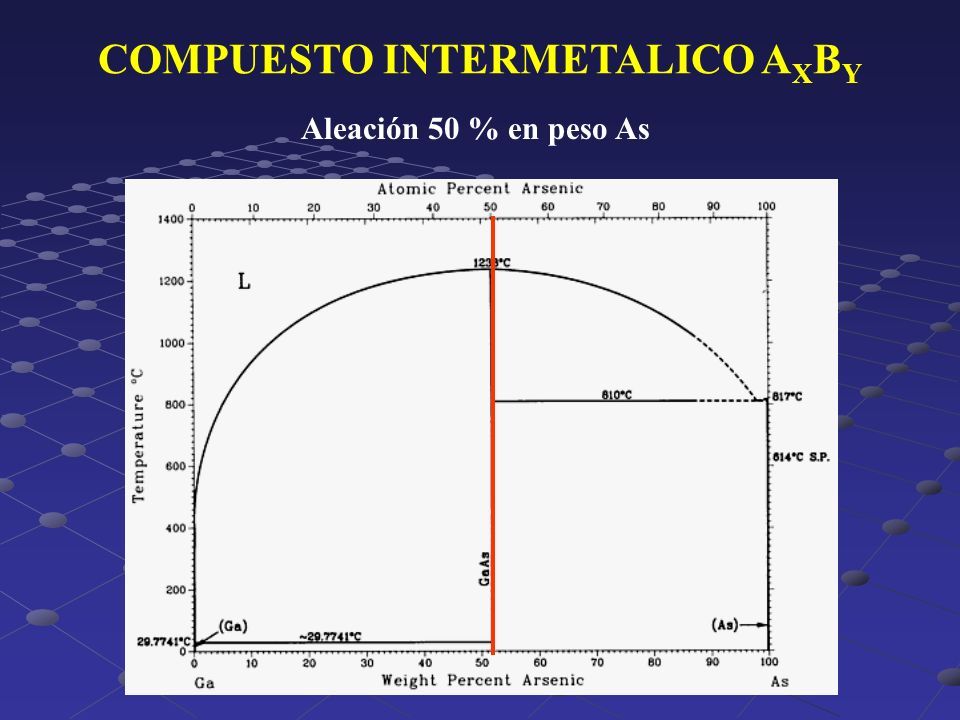

8 Aleación 50 % en peso As COMPUESTO INTERMETALICO A X B Y

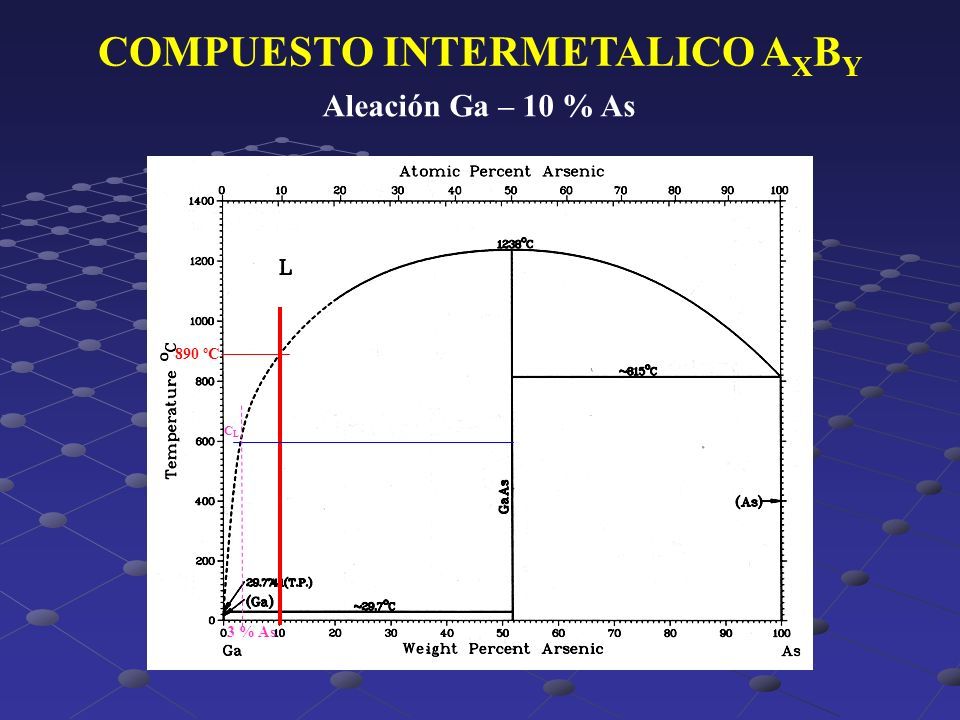

9 Aleación Ga – 10 % As CLCL 890 ºC 3 % As

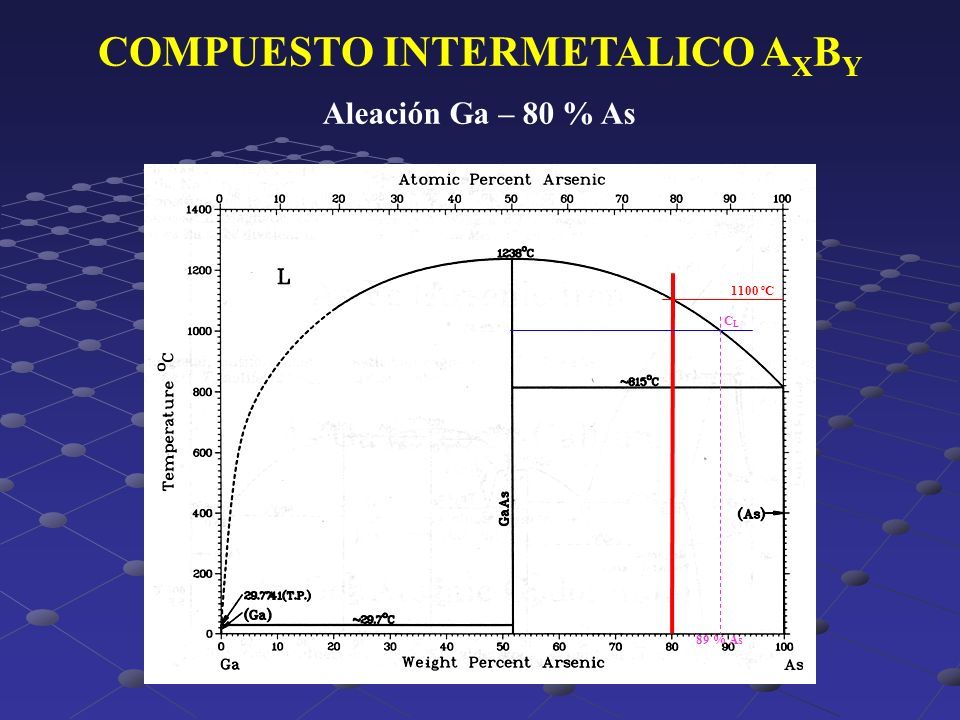

10 COMPUESTO INTERMETALICO A X B Y Aleación Ga – 80 % As 89 % As 1100 ºC CLCL

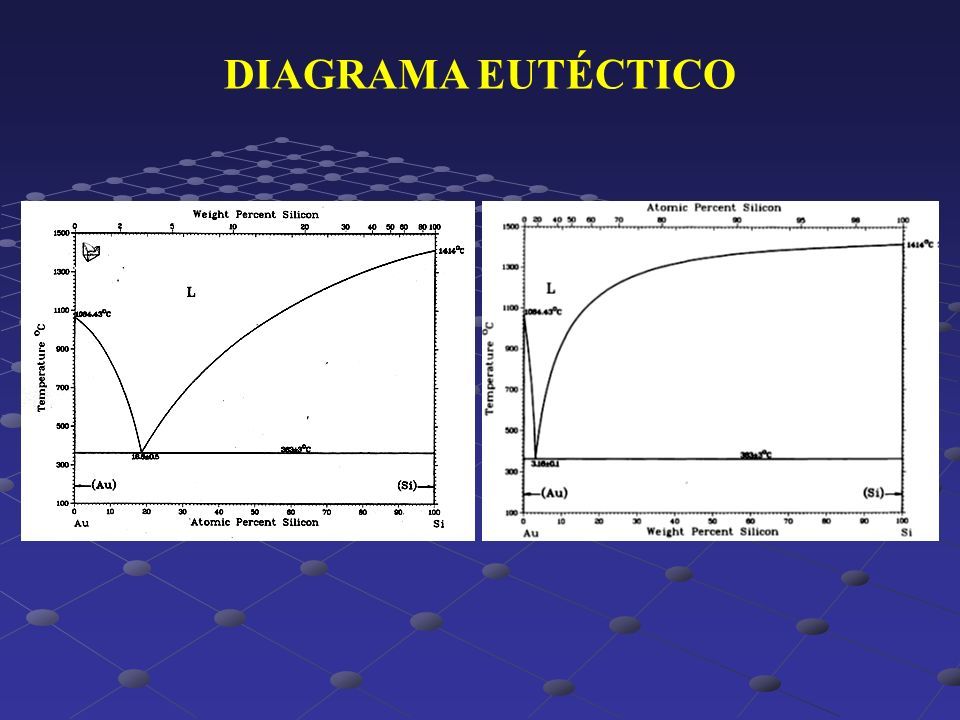

11 DIAGRAMA EUTÉCTICO

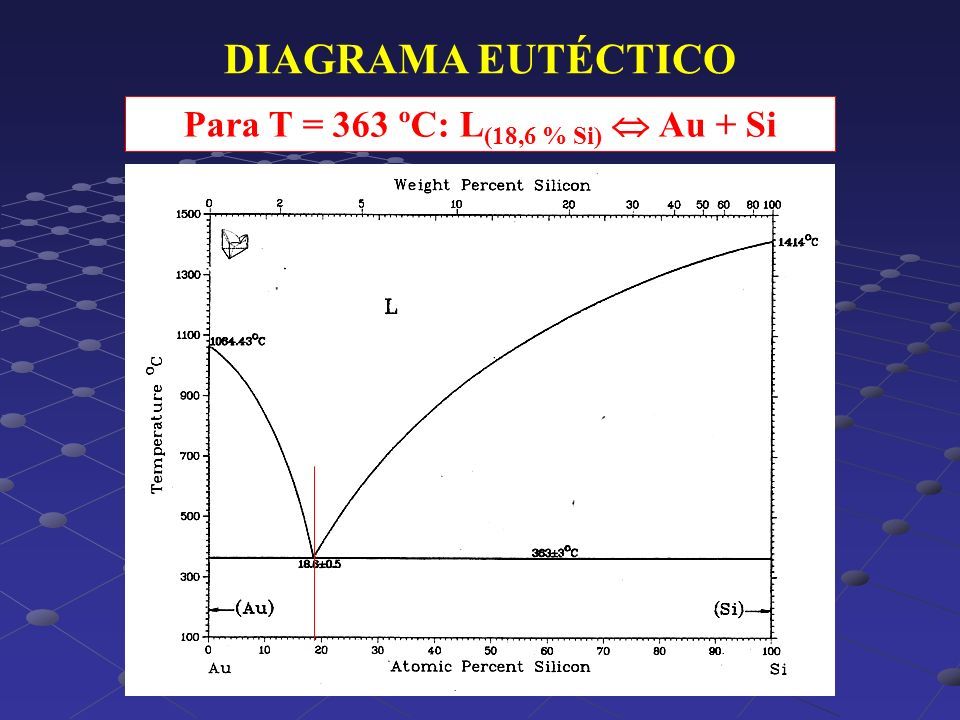

12 Para T = 363 ºC: L (18,6 % Si)  Au + Si

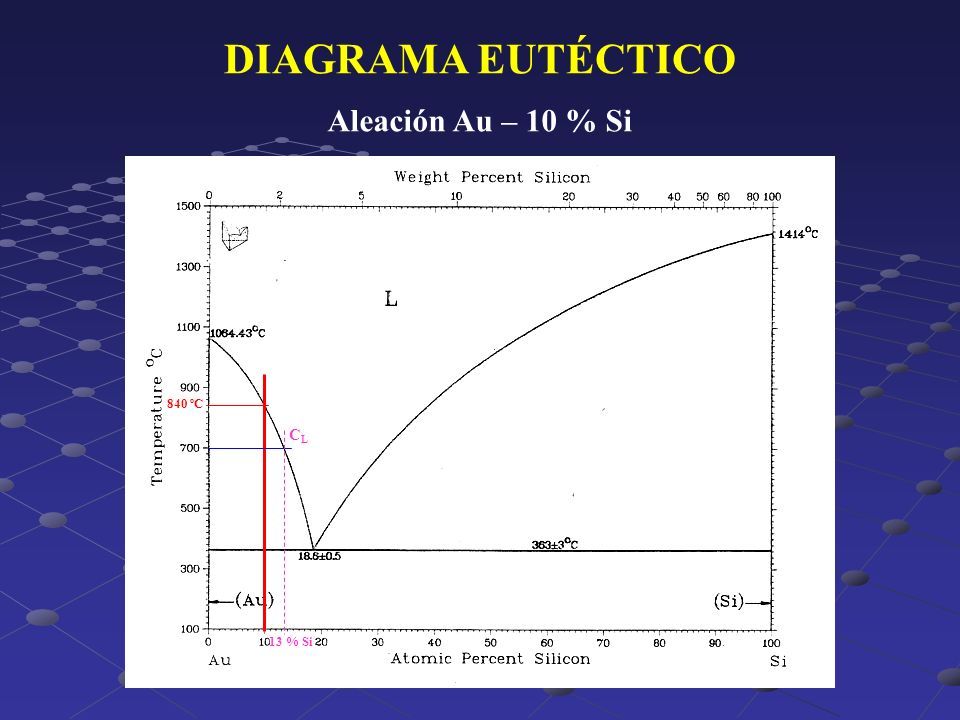

13 DIAGRAMA EUTÉCTICO 13 % Si 840 ºC Aleación Au – 10 % Si CLCL

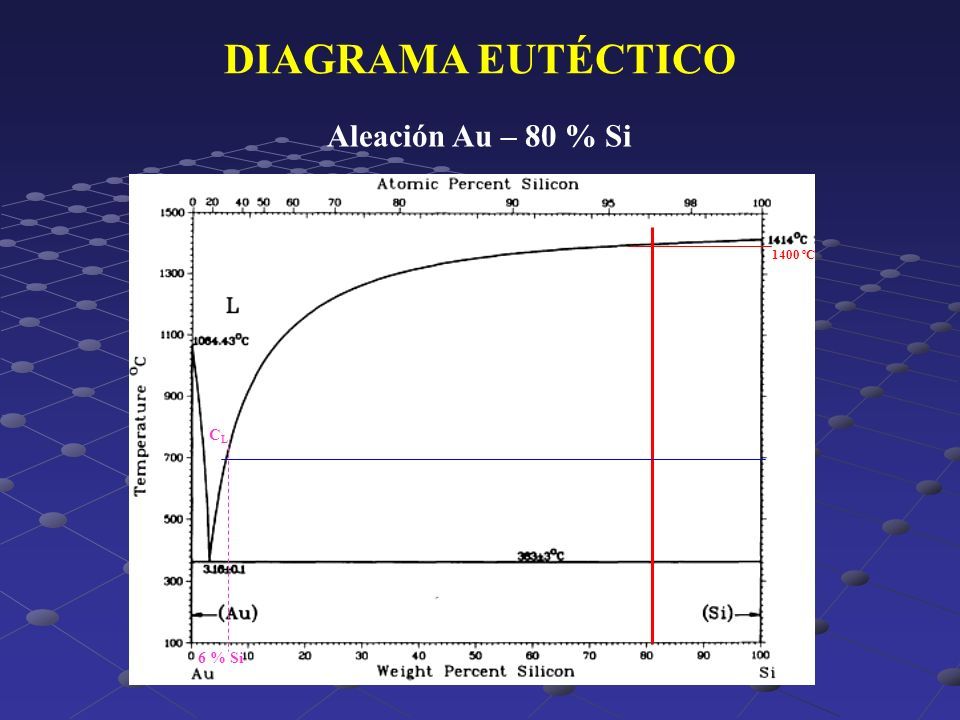

14 DIAGRAMA EUTÉCTICO 6 % Si 1400 ºC CLCL Aleación Au – 80 % Si

15 REGLAS DE HUME-ROTHERY Las reglas de Hume-Rothery representan un conjunto de condiciones que deben cumplir las soluciones sólidas metálicas, para que tenga lugar la miscibilidad total entre las distintos componentes. Dichas reglas establecen que: 1. Los dos metales deben cristalizar en la misma estructura (FCC). 2. La diferencia entre los diámetros atómicos debe ser  15 %. 3. Valencia (capacidad de ceder e - a la nube electrónica) con la que actúa igual. 4. La electronegatividad (capacidad del átomo para atraer e - ) debe ser similar.. Si no se cumple una o más de las reglas de Hume-Rothery, sólo es posible obtener solubilidad parcial. SOLUBILIDAD TOTAL

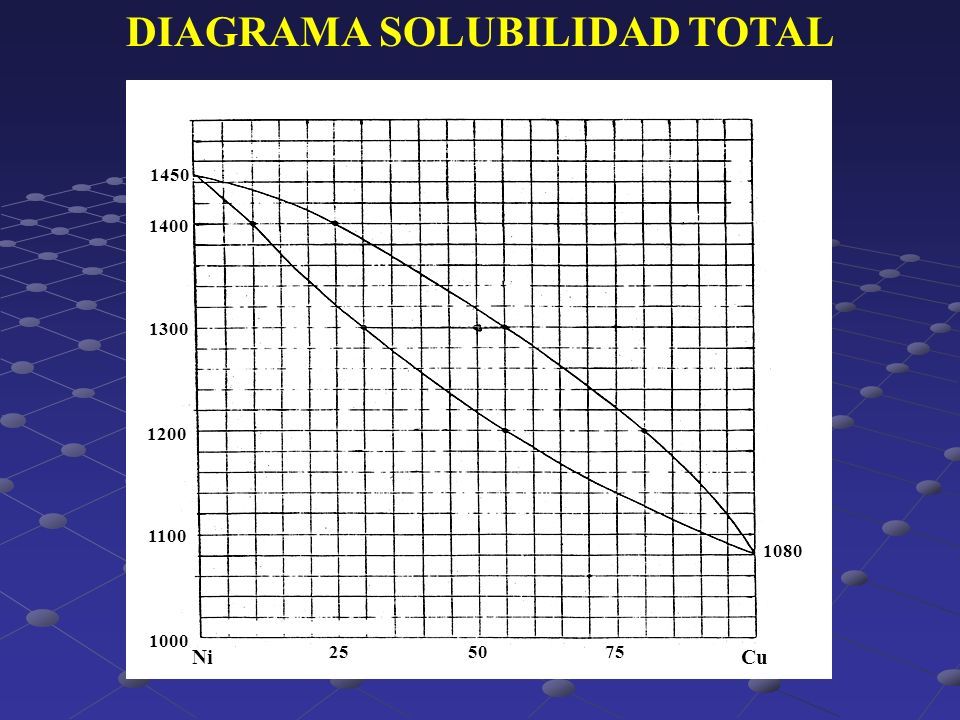

16 Cu 1080 1450 1400 1300 1200 1100 2550 75 1000 Ni DIAGRAMA SOLUBILIDAD TOTAL

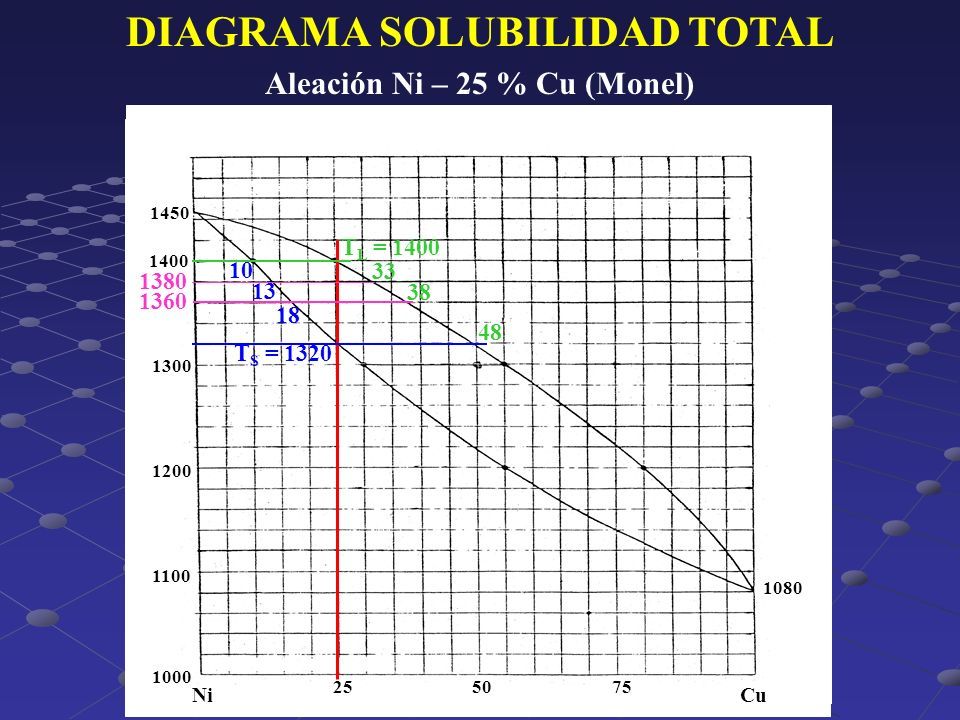

17 Aleación Ni – 25 % Cu (Monel) Cu 1080 1450 T L = 1400 1300 1200 1100 25 50 75 1000 Ni T S = 1320 1360 18 38 10 48 1400 Cu 1080 1450 T L = 1400 1300 1200 1100 25 50 75 1000 Ni T S = 1320 1360 18 38 10 48 1400 1380 13 33

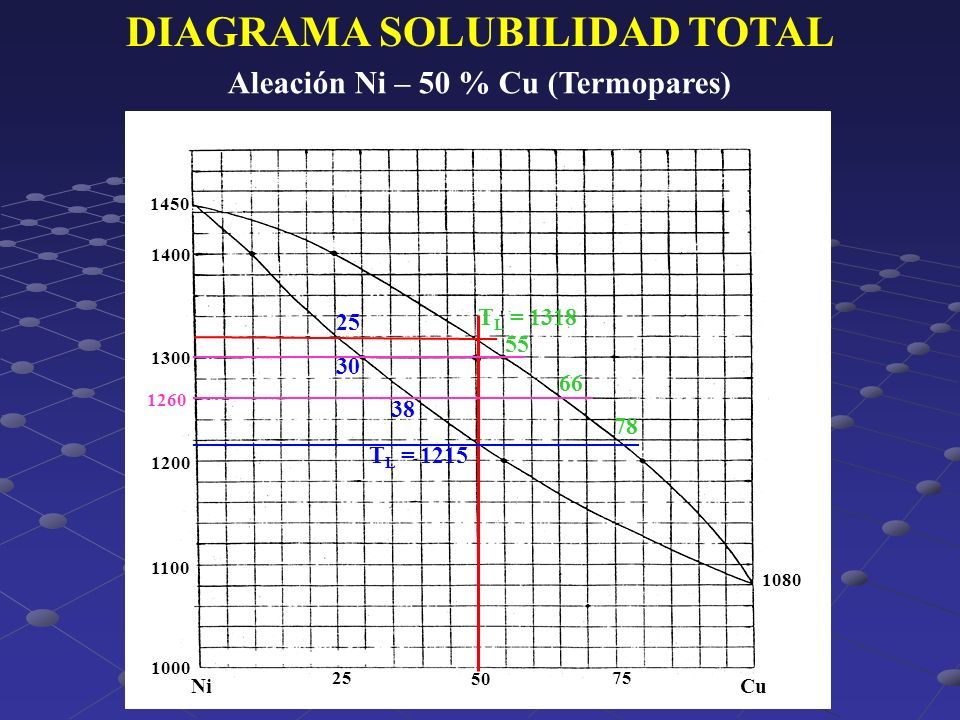

18 DIAGRAMA SOLUBILIDAD TOTAL Aleación Ni – 50 % Cu (Termopares) Cu 1080 1450 1400 1300 1200 1100 25 50 75 1000 Ni 66 78 25 38 T L = 1318 T L = 1215 30 55 1260
