1 PARABOLIDE HIPERBOLICO GABRIEL LUQUE CACERES RICARDO GUZMAN

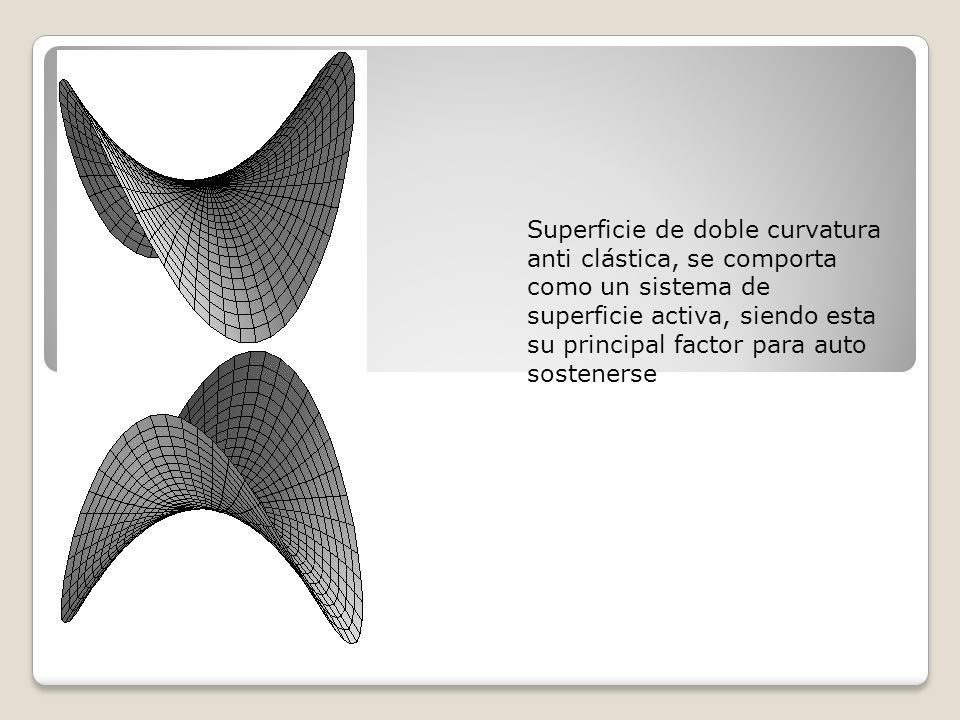

2 Superficie de doble curvatura anti clástica, se comporta como un sistema de superficie activa, siendo esta su principal factor para auto sostenerse

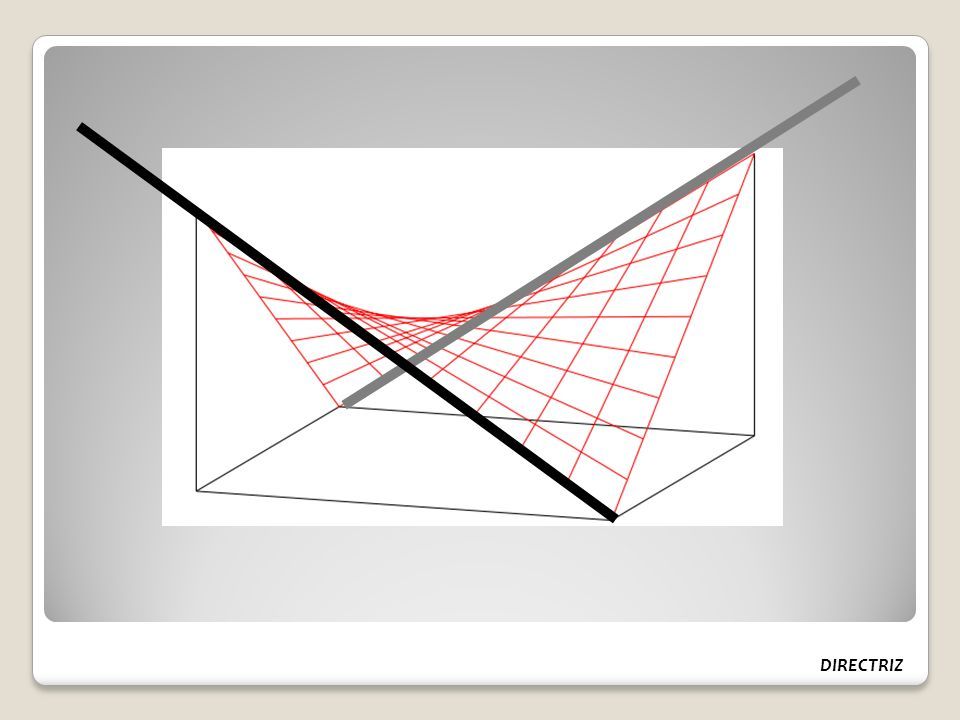

3 DIRECTRIZ

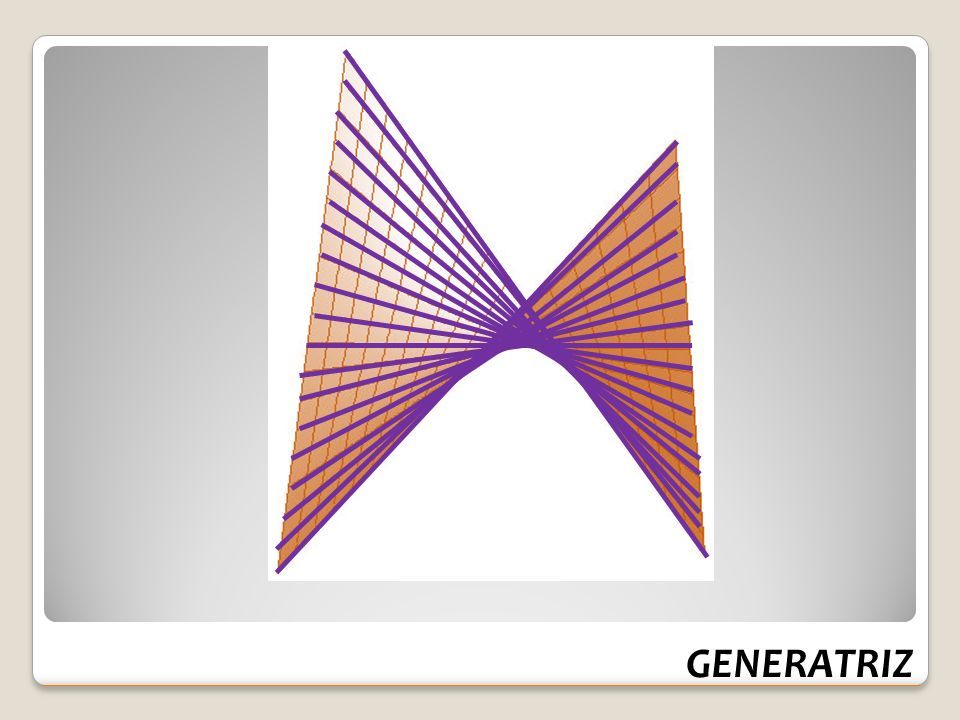

4 GENERATRIZ

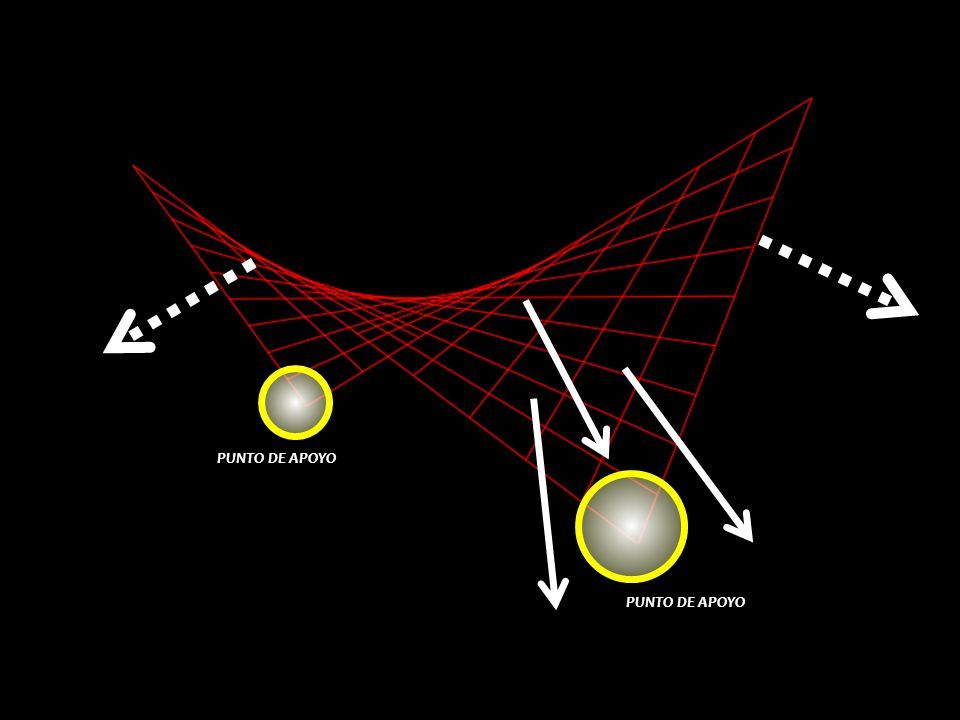

5 PUNTO DE APOYO

6

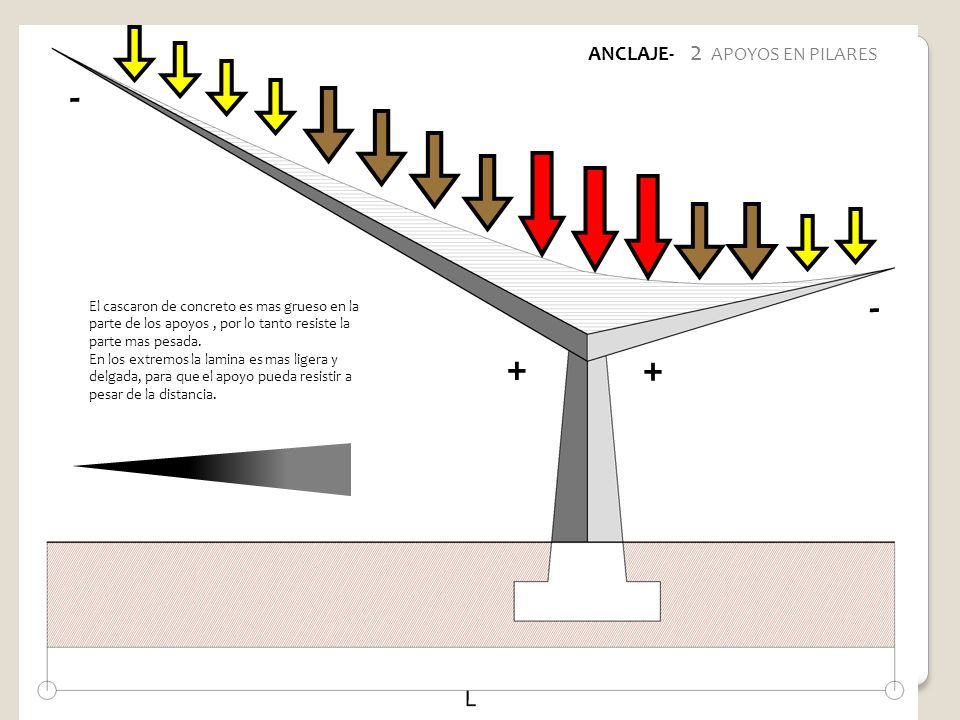

7 El cascaron de concreto es mas grueso en la parte de los apoyos, por lo tanto resiste la parte mas pesada. En los extremos la lamina es mas ligera y delgada, para que el apoyo pueda resistir a pesar de la distancia. + + - - ANCLAJE- 2 APOYOS EN PILARES

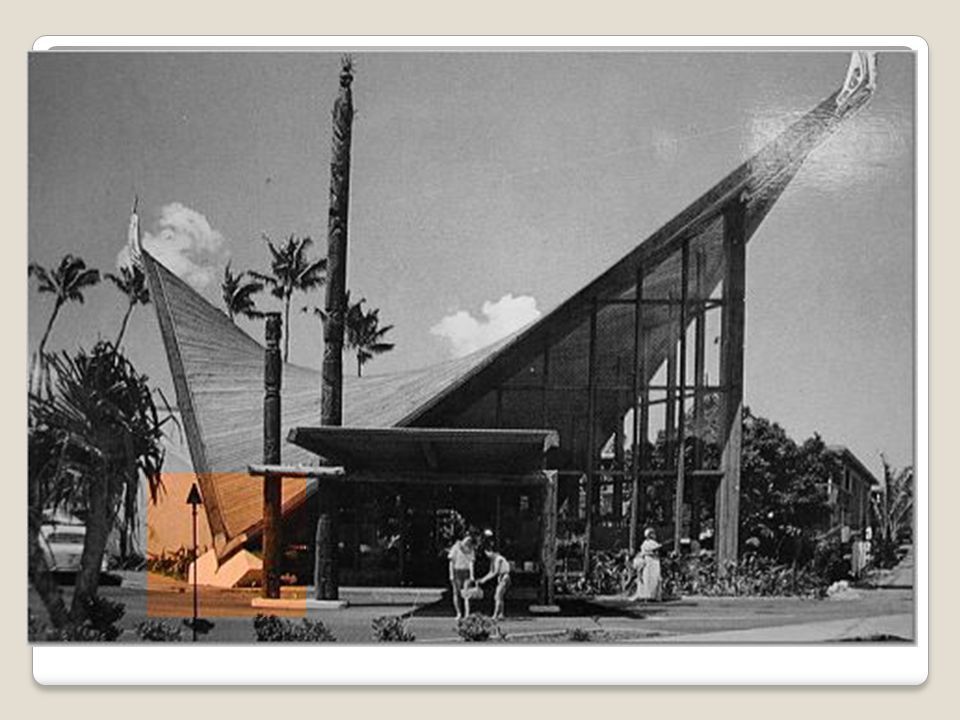

8 LOBBY DEL HOTEL WAIKIKIAN

9

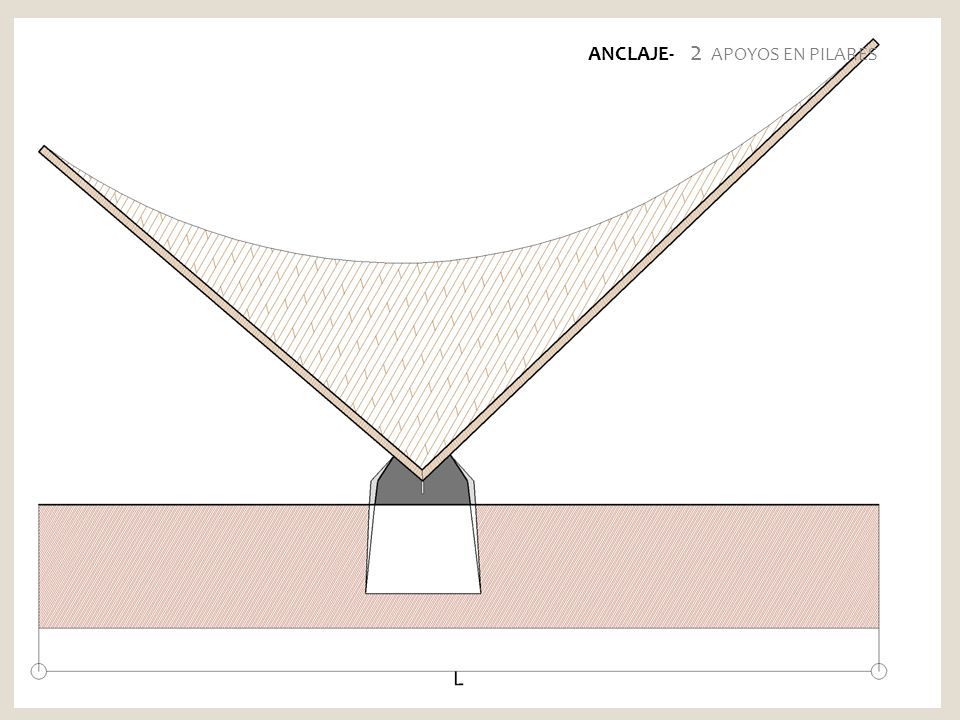

10 ANCLAJE- 2 APOYOS EN PILARES

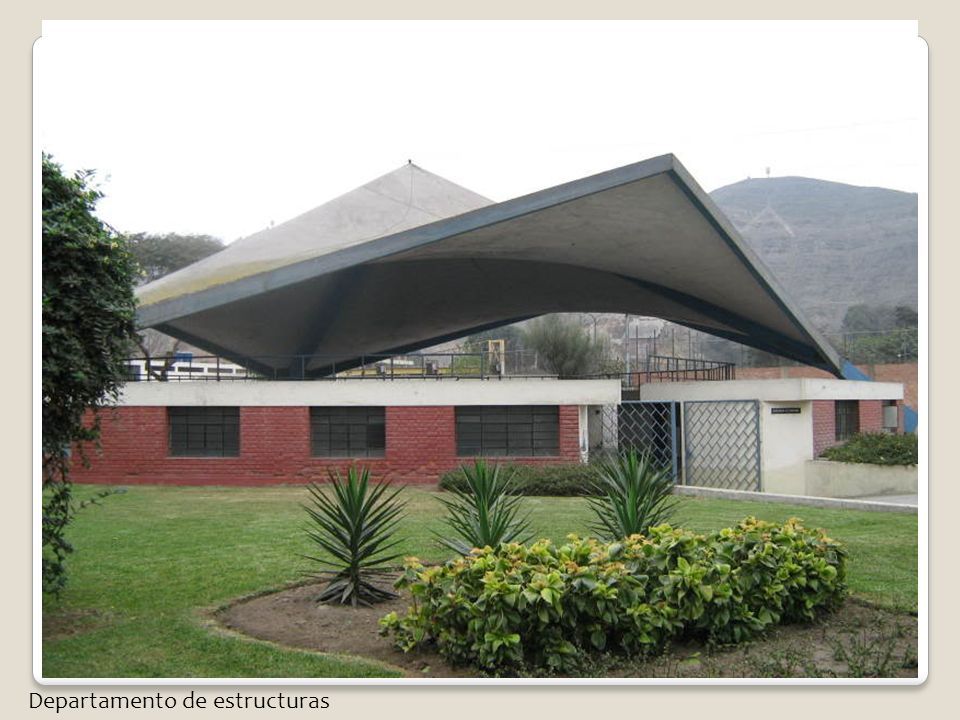

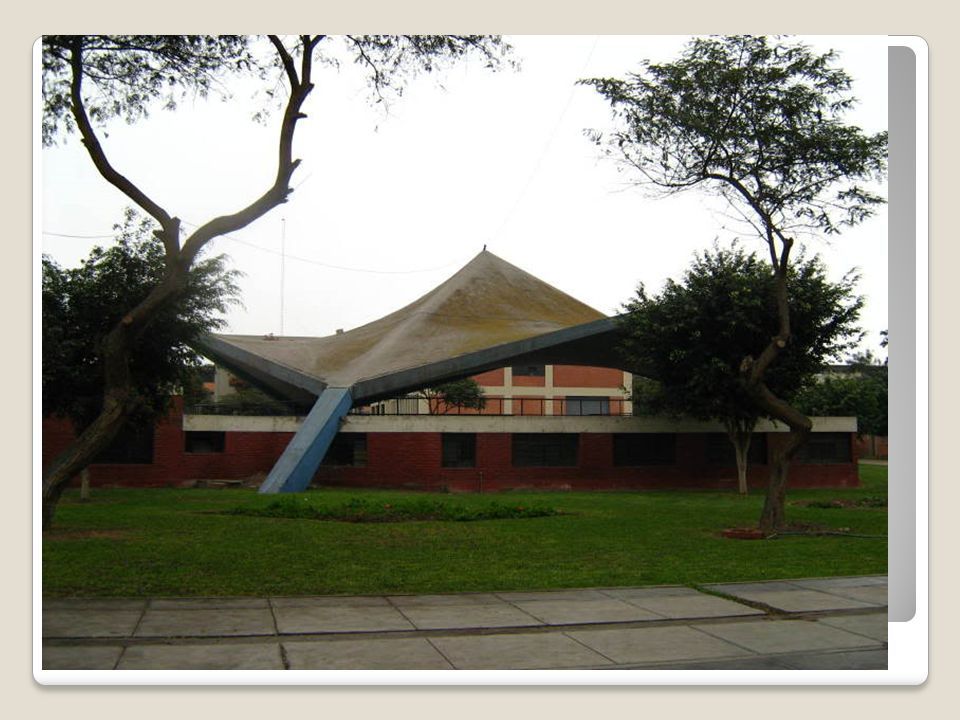

11 Departamento de estructuras

12

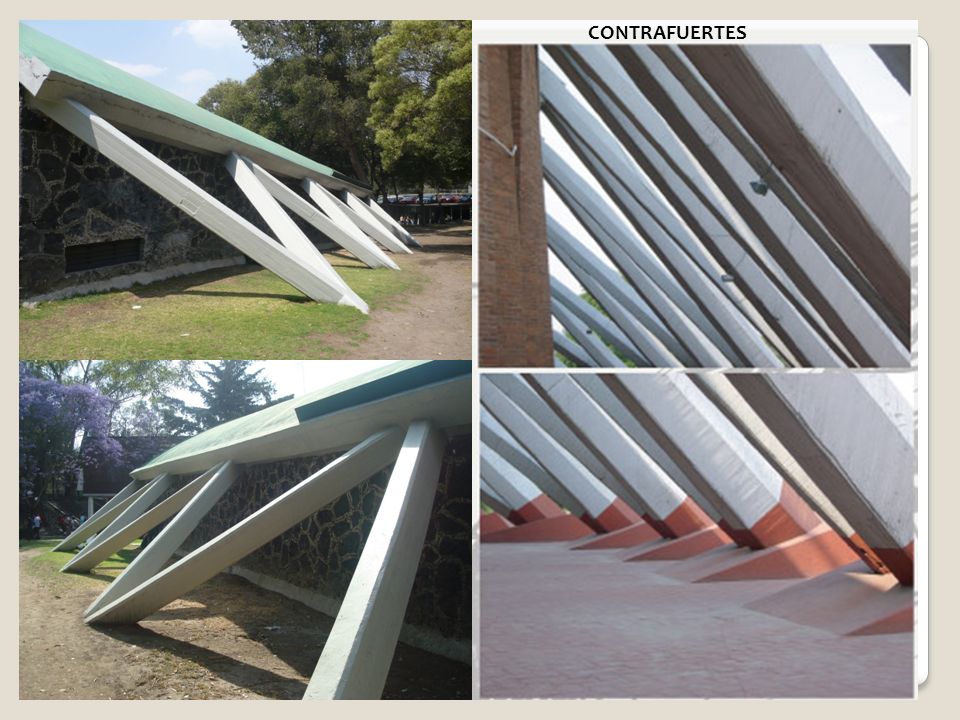

13 ANCLAJE- 3 APOYOS EN PILARES CONTRAFUERTES

14

15

16

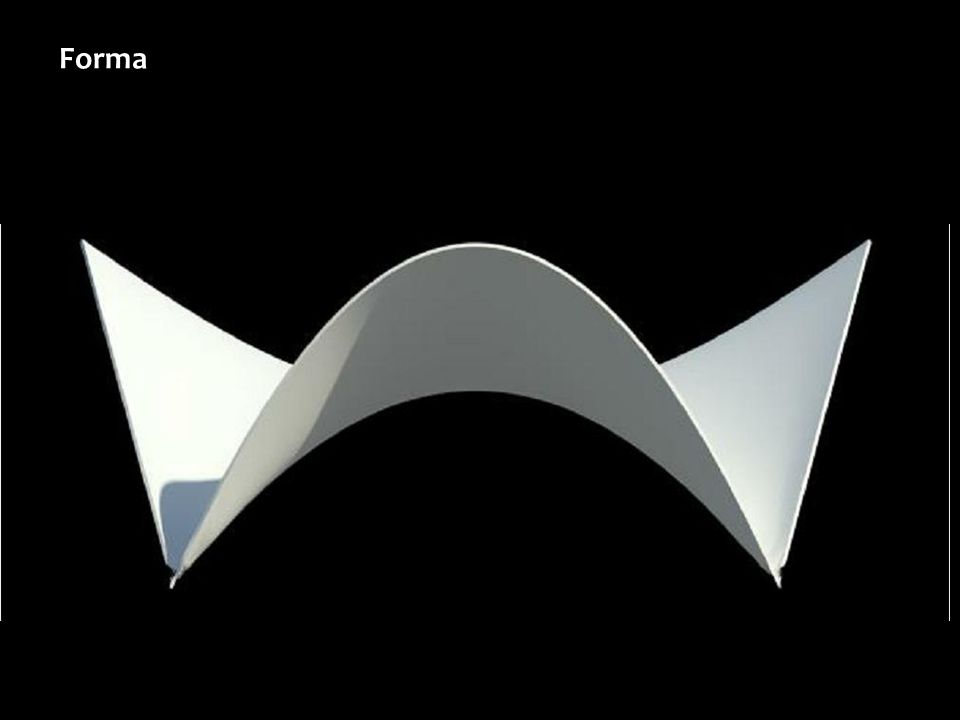

17 Forma

18

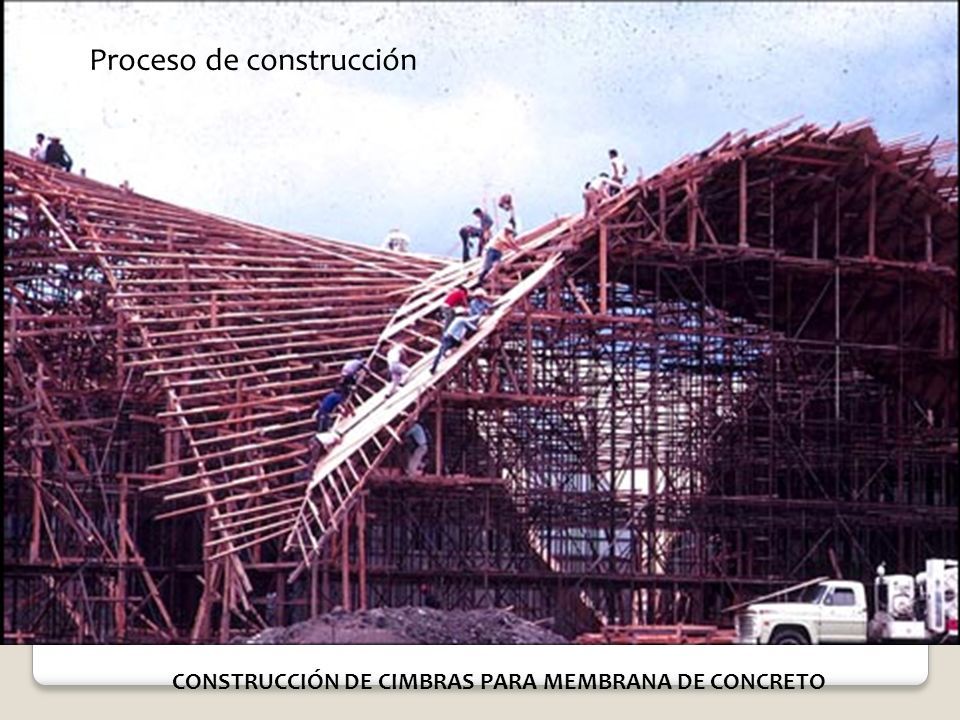

19 CONSTRUCCIÓN DE CIMBRAS PARA MEMBRANA DE CONCRETO Proceso de construcción

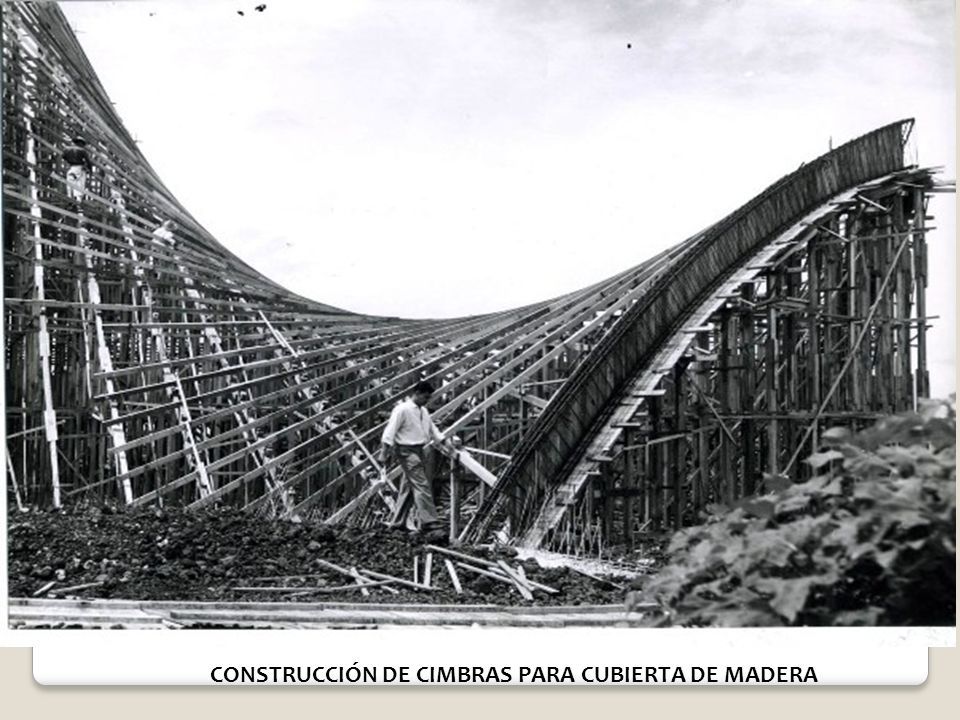

20 CONSTRUCCIÓN DE CIMBRAS PARA CUBIERTA DE MADERA

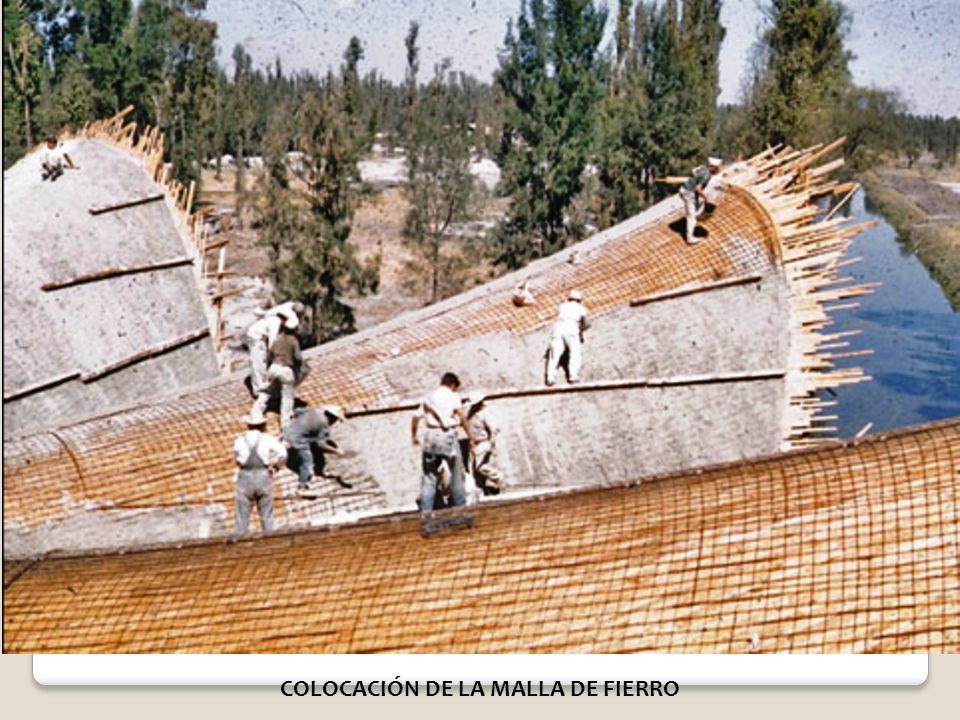

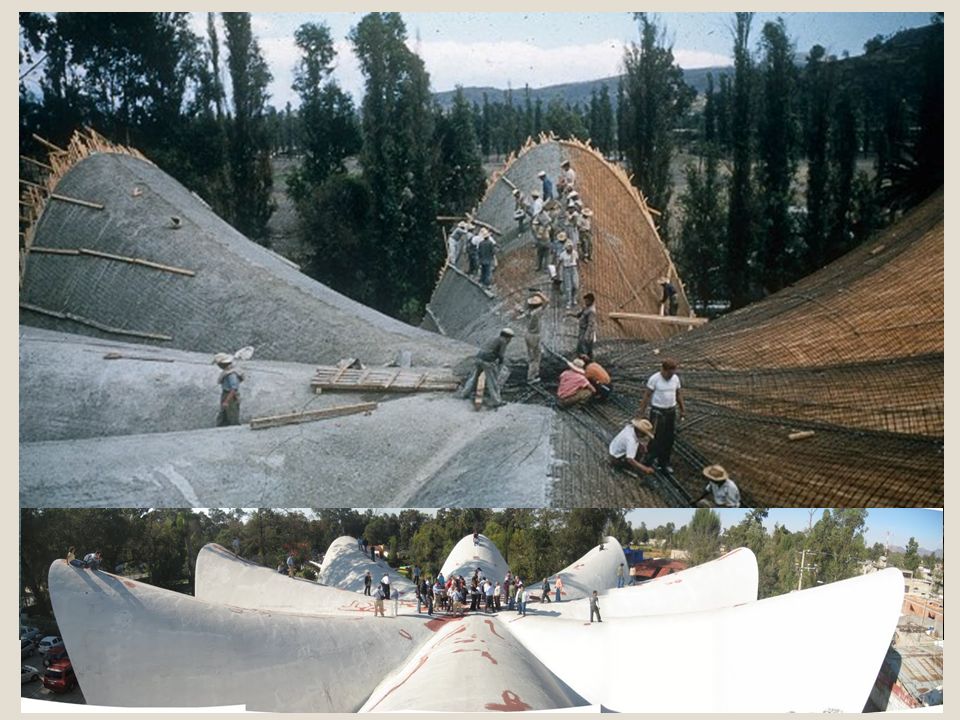

21 COLOCACIÓN DE LA MALLA DE FIERRO

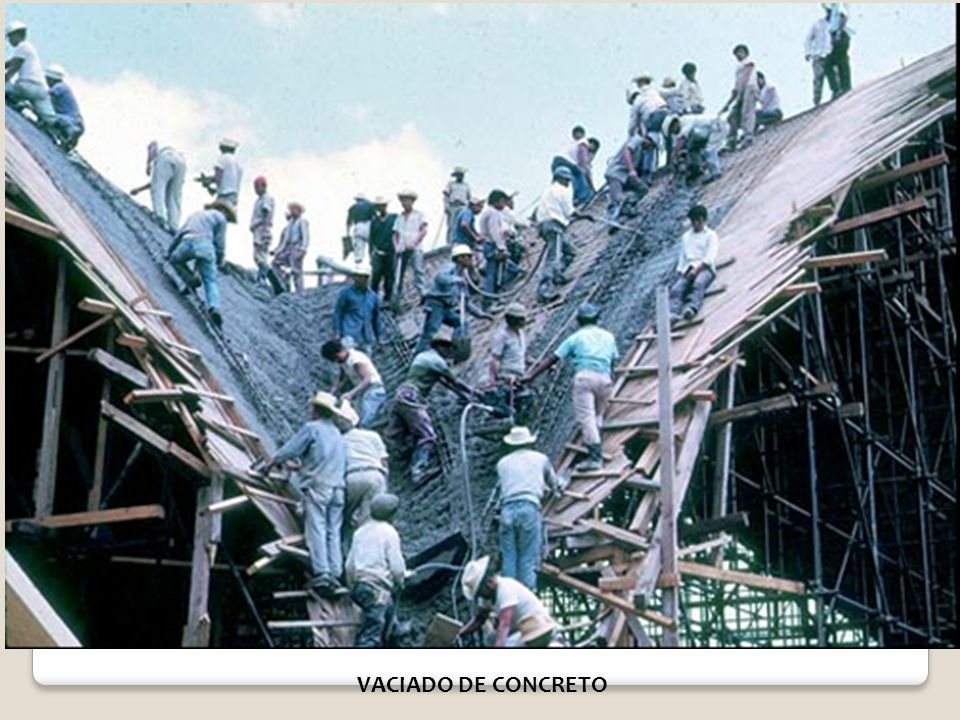

22 VACIADO DE CONCRETO

23

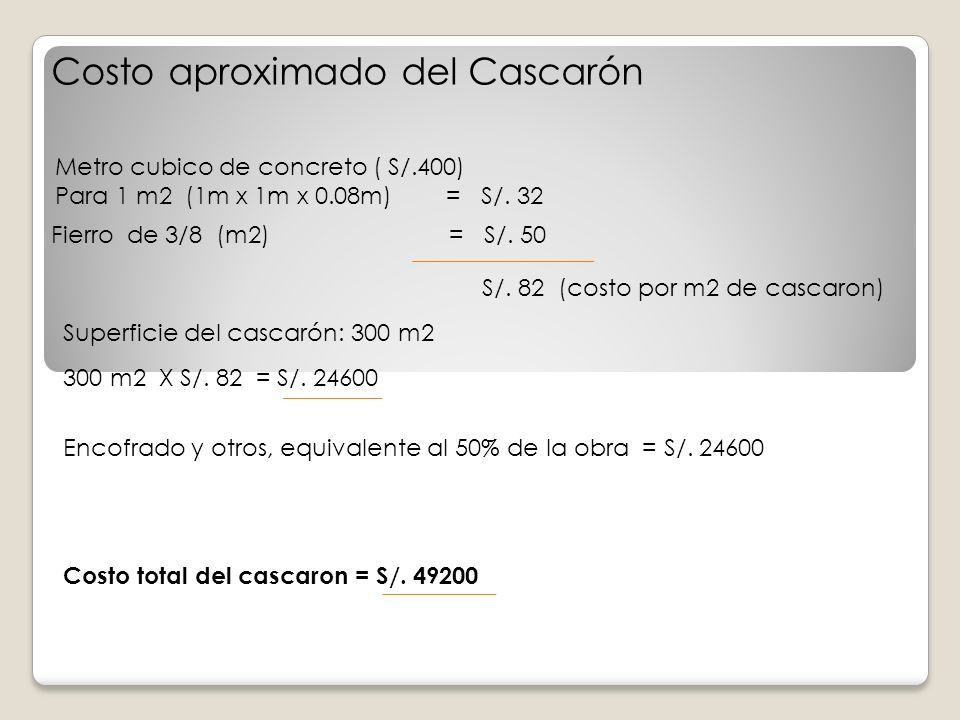

24 Metro cubico de concreto ( S/.400) Para 1 m2 (1m x 1m x 0.08m) = S/. 32 Fierro de 3/8 (m2) = S/. 50 300 m2 X S/. 82 = S/. 24600 Superficie del cascarón: 300 m2 Costo aproximado del Cascarón Encofrado y otros, equivalente al 50% de la obra = S/. 24600 Costo total del cascaron = S/. 49200 S/. 82 (costo por m2 de cascaron)
