1 w w w. i n a c a p. c l CUBIERTA VEGETAL TECHOS ECOLÓGICOS. PROYECTO PRESENTADO AL ÁREA CONSTRUCCIÓN DE LA UNIVERSIDAD TECNOLÓGICA DE CHILE INACAP SEDE RENCA, PARA OPTAR AL TÍTULO DE CONSTRUCTOR CIVIL. Mónica Artigas Erazo 2013

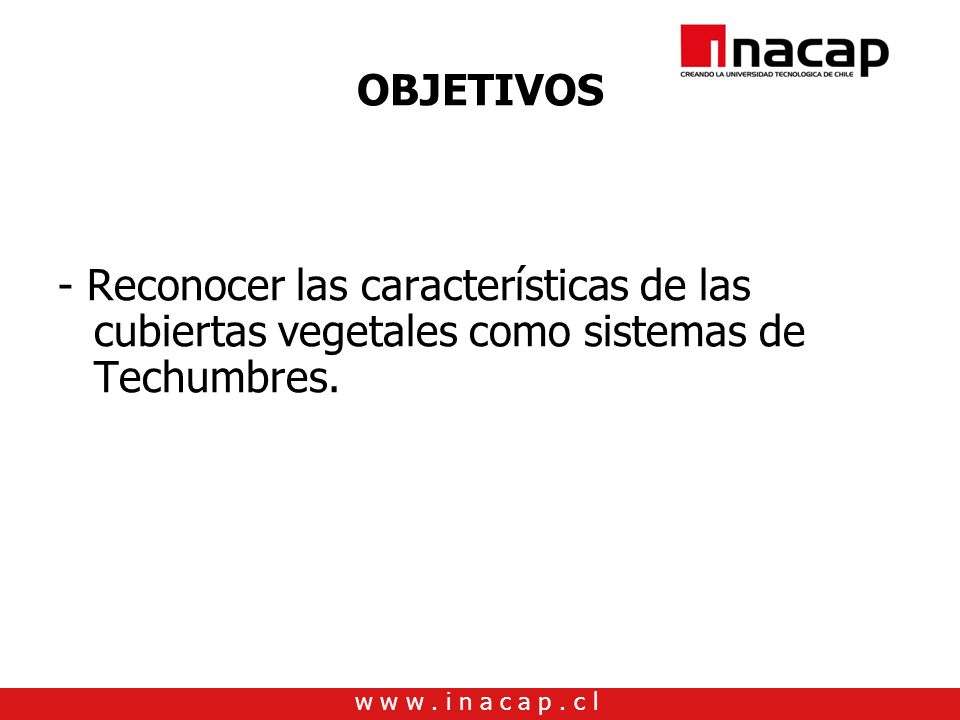

2 w w w. i n a c a p. c l OBJETIVOS - Reconocer las características de las cubiertas vegetales como sistemas de Techumbres.

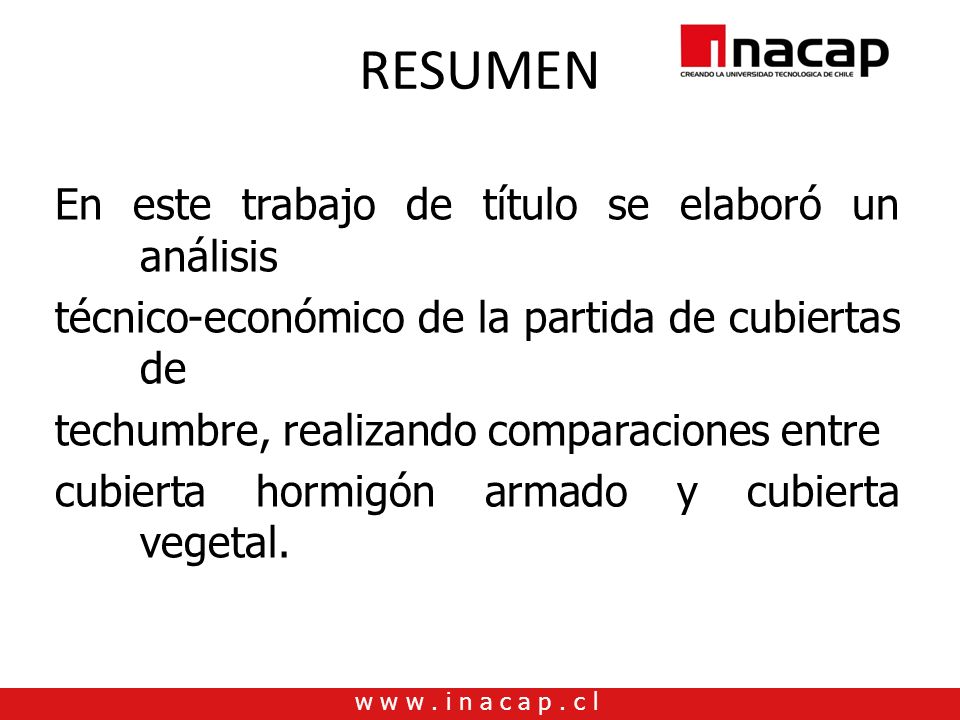

3 w w w. i n a c a p. c l RESUMEN En este trabajo de título se elaboró un análisis técnico-económico de la partida de cubiertas de techumbre, realizando comparaciones entre cubierta hormigón armado y cubierta vegetal.

4 w w w. i n a c a p. c l CUBIERTA VEGETAL

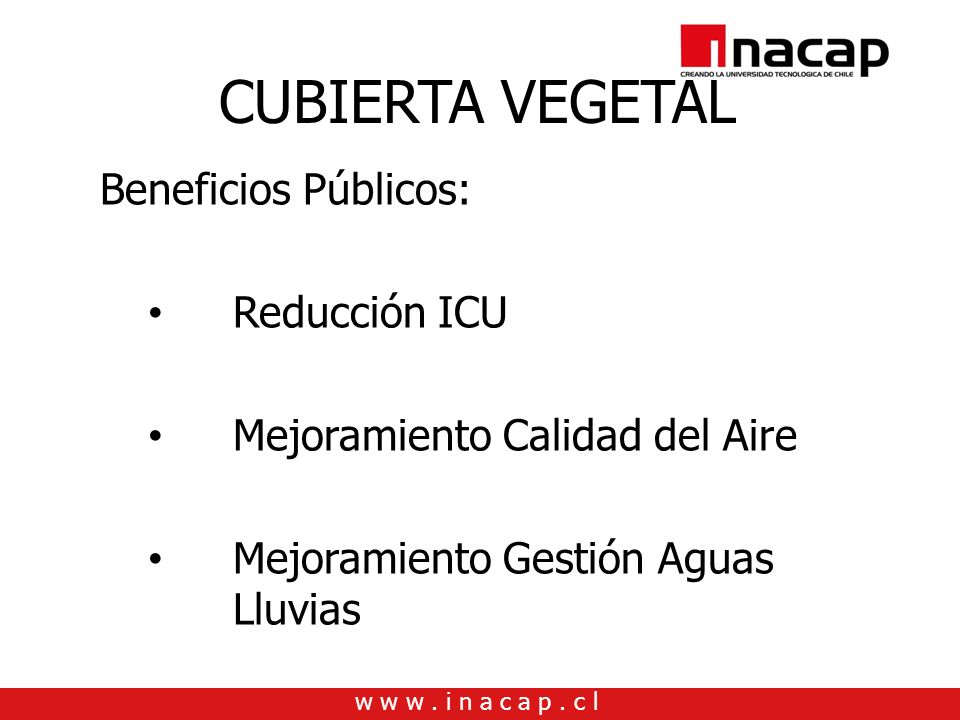

5 w w w. i n a c a p. c l CUBIERTA VEGETAL Beneficios Públicos: Reducción ICU Mejoramiento Calidad del Aire Mejoramiento Gestión Aguas Lluvias

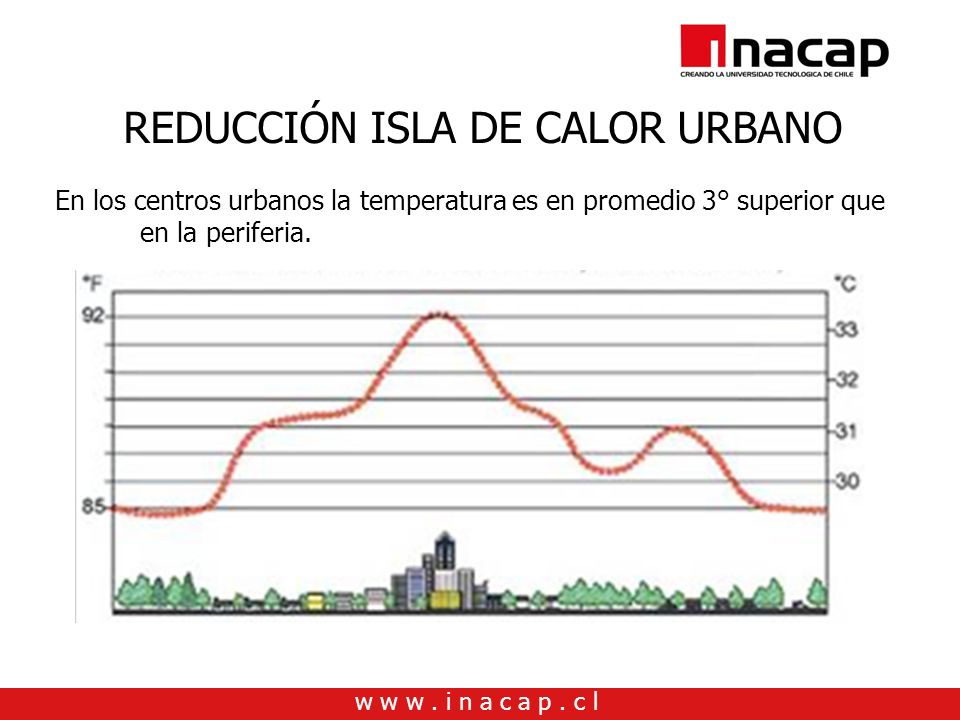

6 w w w. i n a c a p. c l REDUCCIÓN ISLA DE CALOR URBANO En los centros urbanos la temperatura es en promedio 3° superior que en la periferia.

7 w w w. i n a c a p. c l MEJORAMIENTO CALIDAD DEL AIRE Reducen las partículas en suspensión, reducen CO2 y generan oxígeno

8 w w w. i n a c a p. c l MEJORAMIENTO GESTIÓN AGUAS LLUVIAS La falta de previsión en la planificación urbana genera que los sistemas de drenaje colapsen

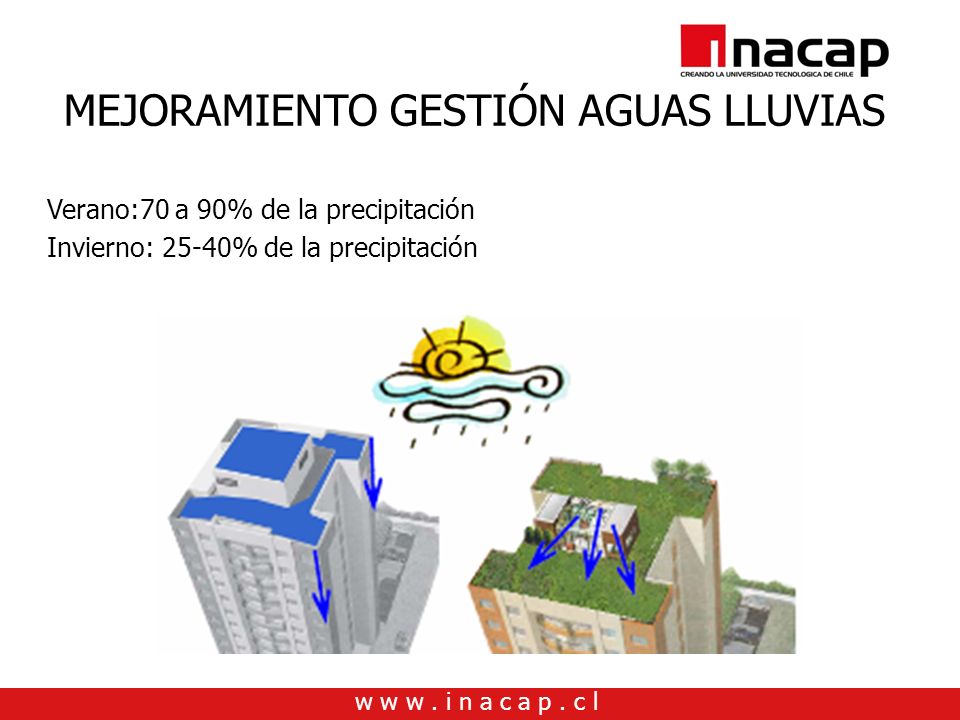

9 w w w. i n a c a p. c l MEJORAMIENTO GESTIÓN AGUAS LLUVIAS Verano:70 a 90% de la precipitación Invierno: 25-40% de la precipitación

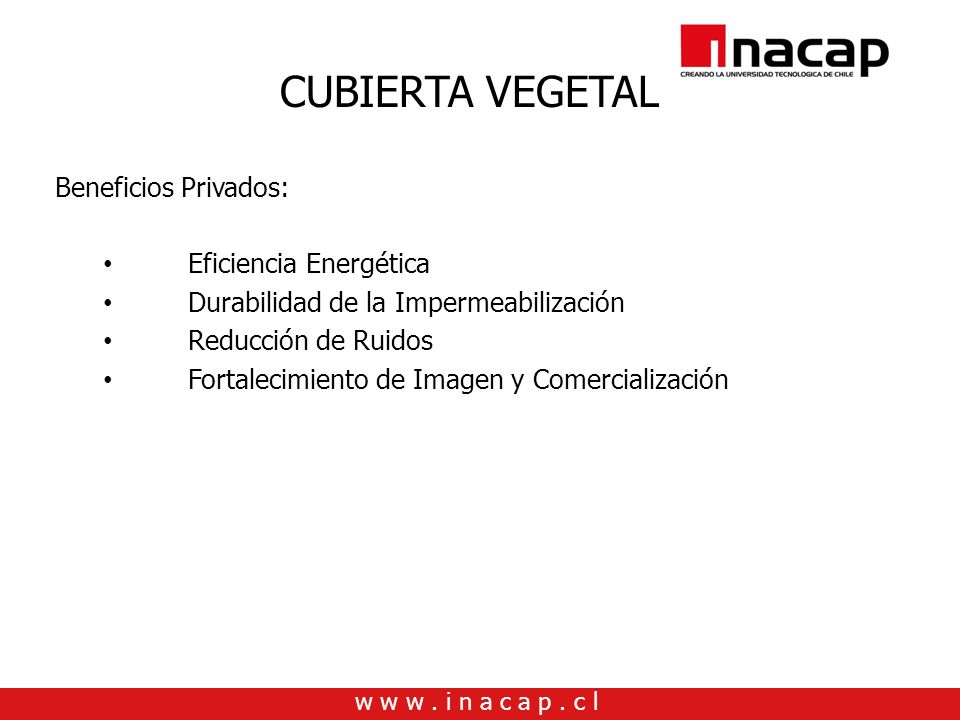

10 w w w. i n a c a p. c l CUBIERTA VEGETAL Beneficios Privados: Eficiencia Energética Durabilidad de la Impermeabilización Reducción de Ruidos Fortalecimiento de Imagen y Comercialización

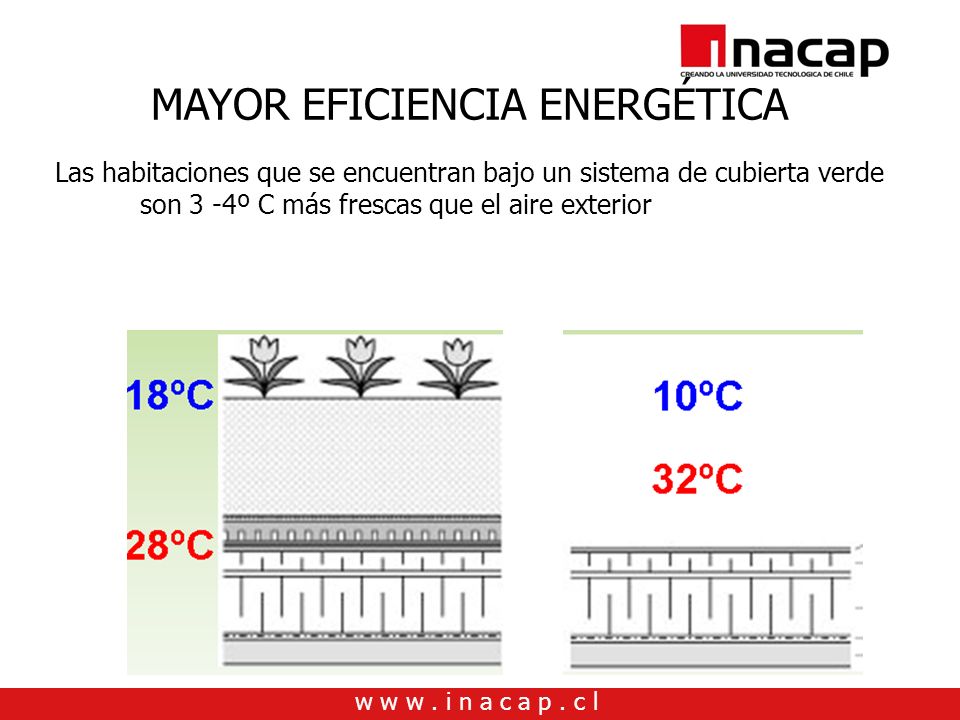

11 w w w. i n a c a p. c l MAYOR EFICIENCIA ENERGÉTICA Las habitaciones que se encuentran bajo un sistema de cubierta verde son 3 -4º C más frescas que el aire exterior

12 w w w. i n a c a p. c l DURABILIDAD DE LA MEMBRANA DE IMPERMEABILIZACIÓN La exposición directa de la superficie disminuye su vida útil.

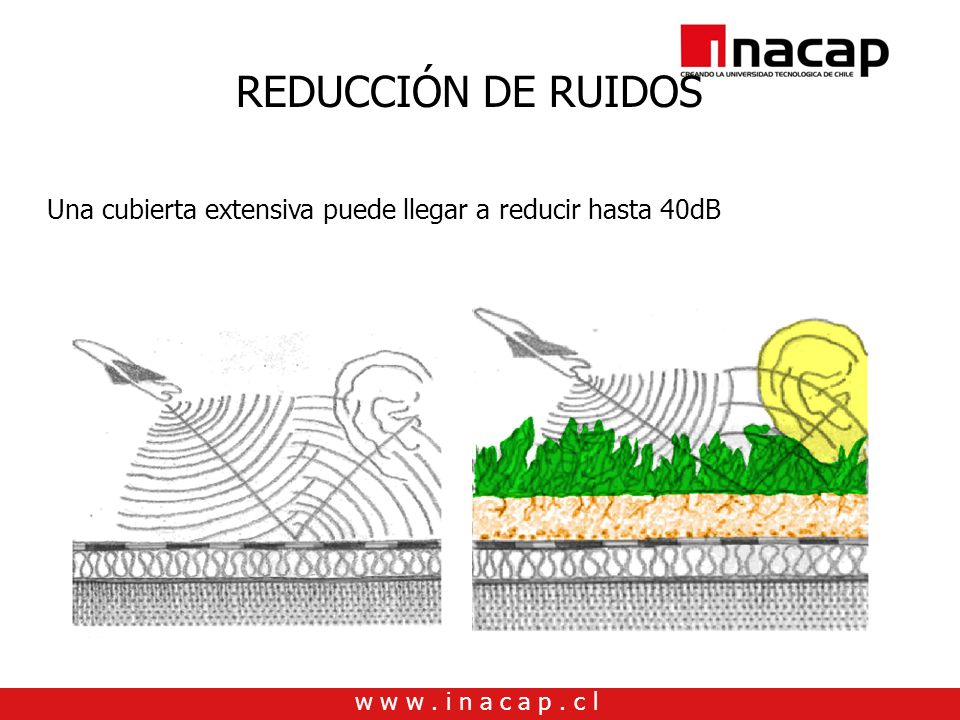

13 w w w. i n a c a p. c l REDUCCIÓN DE RUIDOS Una cubierta extensiva puede llegar a reducir hasta 40dB

14 w w w. i n a c a p. c l FORTALECIMIENTO DE IMAGEN Y COMERCILIZACIÓN Sustituye la carencia de espacios verdes dentro de las áreas urbanas. Otorga atributos estéticos al edificio y por tanto, agrega valor económico al proyecto

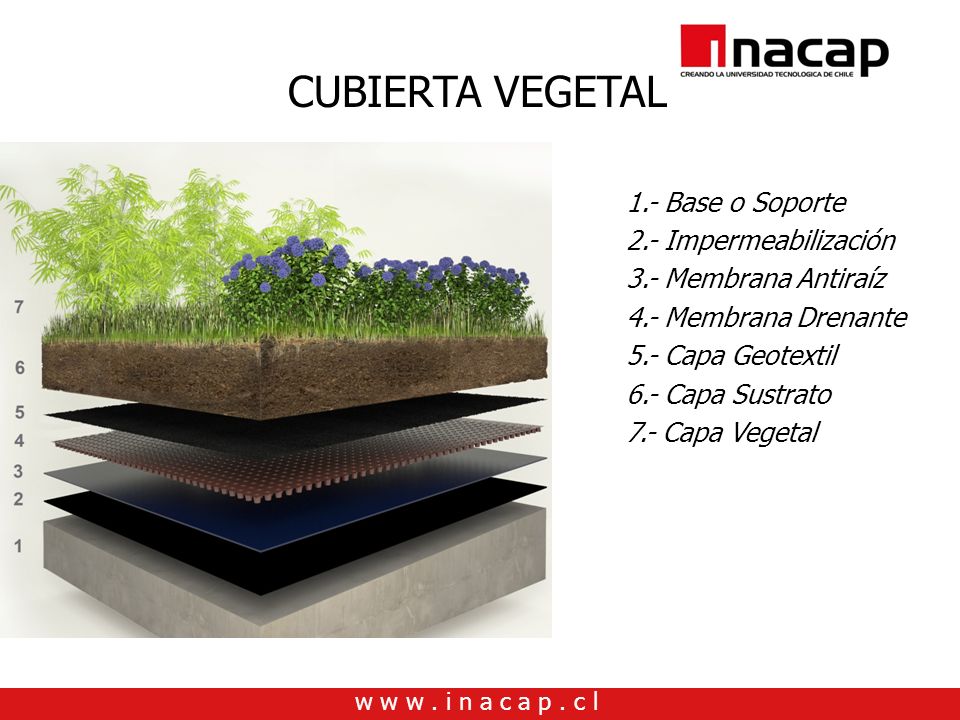

15 w w w. i n a c a p. c l CUBIERTA VEGETAL 1.- Base o Soporte 2.- Impermeabilización 3.- Membrana Antiraíz 4.- Membrana Drenante 5.- Capa Geotextil 6.- Capa Sustrato 7.- Capa Vegetal

16 w w w. i n a c a p. c l CUBIERTA VEGETAL

17 w w w. i n a c a p. c l CUBIERTA VEGETAL

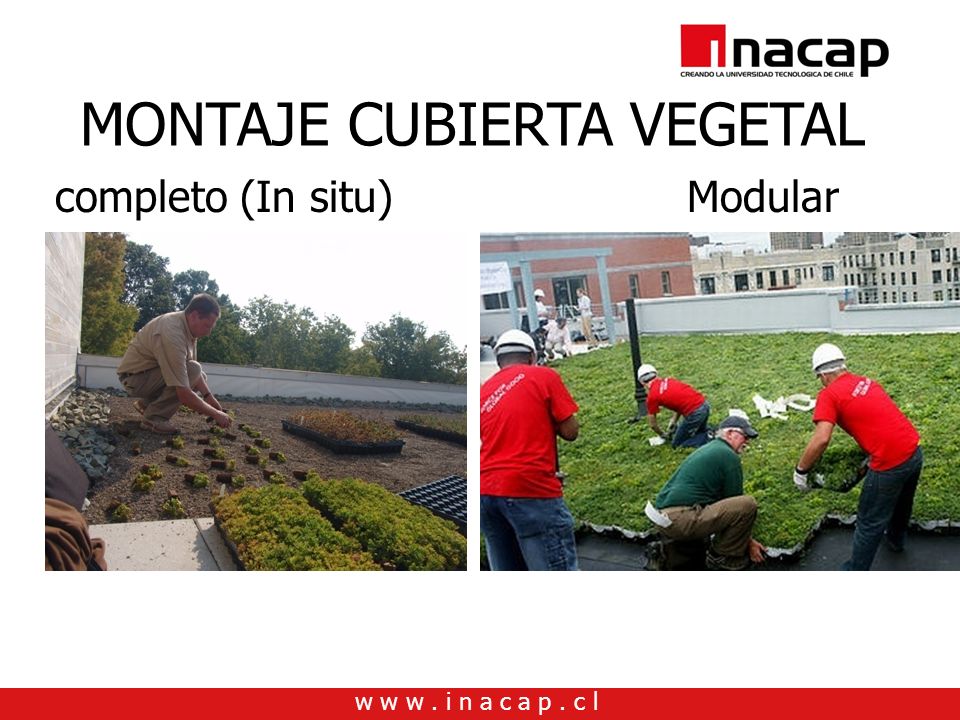

18 w w w. i n a c a p. c l MONTAJE CUBIERTA VEGETAL completo (In situ) Modular

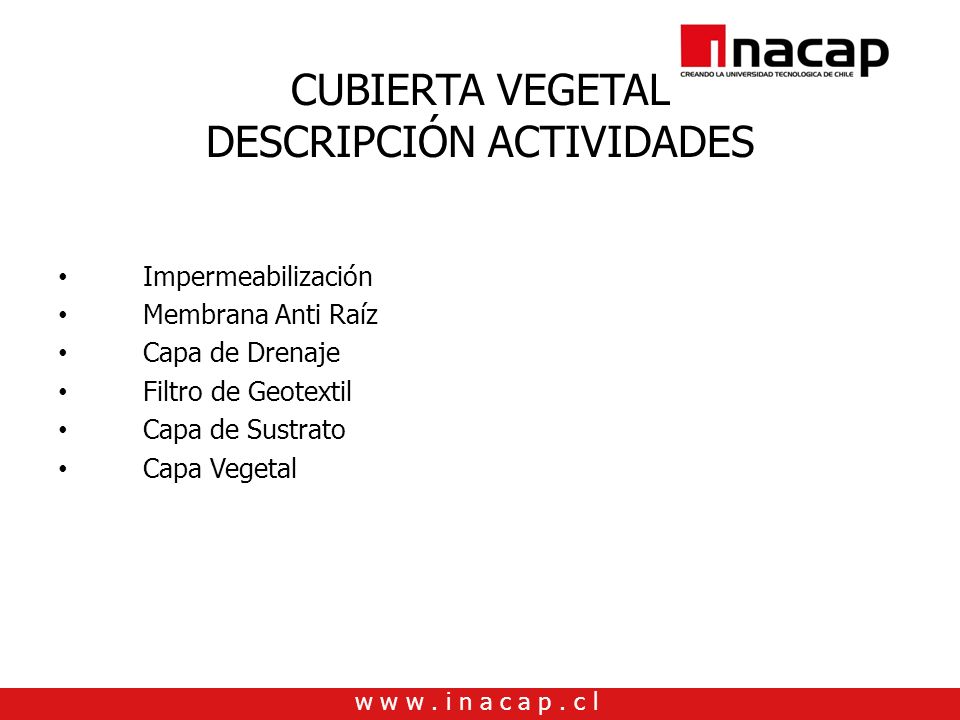

19 w w w. i n a c a p. c l CUBIERTA VEGETAL DESCRIPCIÓN ACTIVIDADES Impermeabilización Membrana Anti Raíz Capa de Drenaje Filtro de Geotextil Capa de Sustrato Capa Vegetal

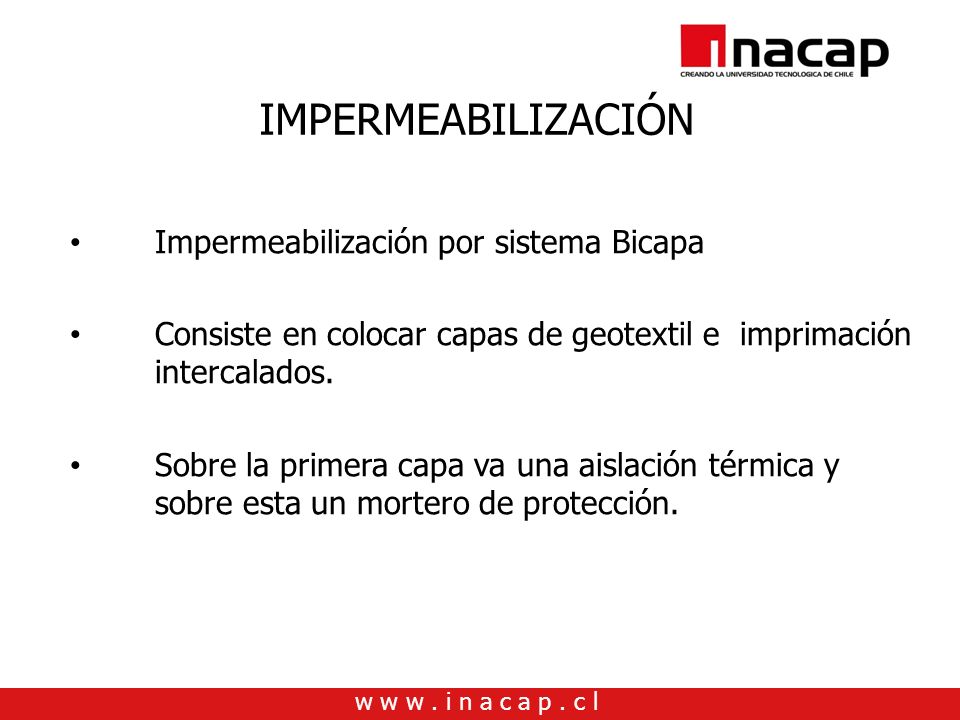

20 w w w. i n a c a p. c l IMPERMEABILIZACIÓN Impermeabilización por sistema Bicapa Consiste en colocar capas de geotextil e imprimación intercalados. Sobre la primera capa va una aislación térmica y sobre esta un mortero de protección.

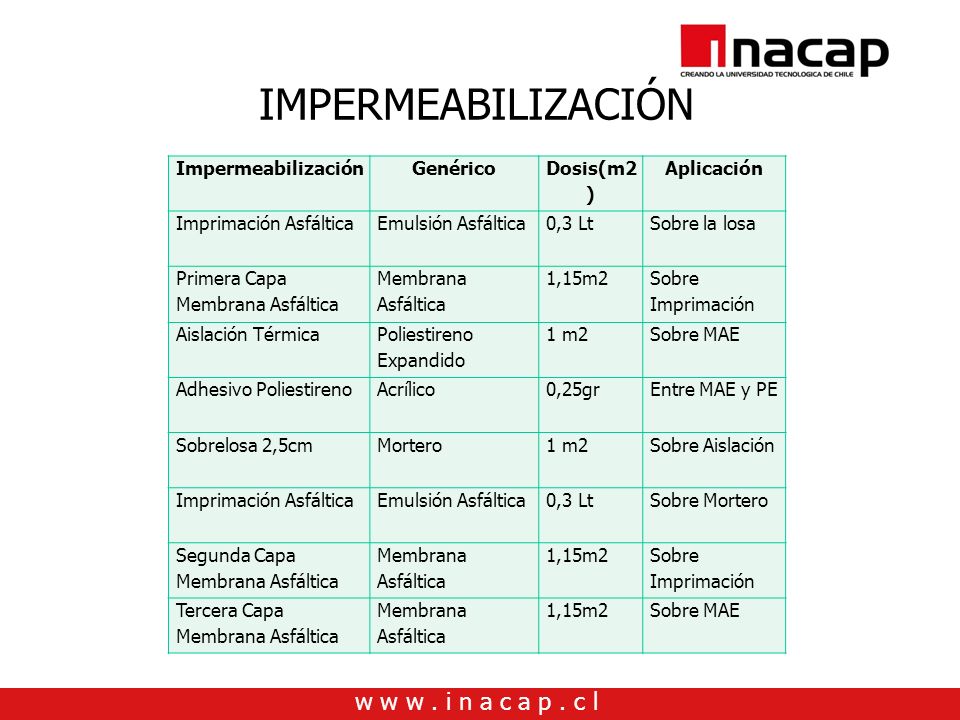

21 w w w. i n a c a p. c l IMPERMEABILIZACIÓN ImpermeabilizaciónGenérico Dosis(m2 ) Aplicación Imprimación AsfálticaEmulsión Asfáltica0,3 LtSobre la losa Primera Capa Membrana Asfáltica Membrana Asfáltica 1,15m2 Sobre Imprimación Aislación Térmica Poliestireno Expandido 1 m2Sobre MAE Adhesivo PoliestirenoAcrílico0,25grEntre MAE y PE Sobrelosa 2,5cmMortero1 m2Sobre Aislación Imprimación AsfálticaEmulsión Asfáltica0,3 LtSobre Mortero Segunda Capa Membrana Asfáltica Membrana Asfáltica 1,15m2 Sobre Imprimación Tercera Capa Membrana Asfáltica Membrana Asfáltica 1,15m2Sobre MAE

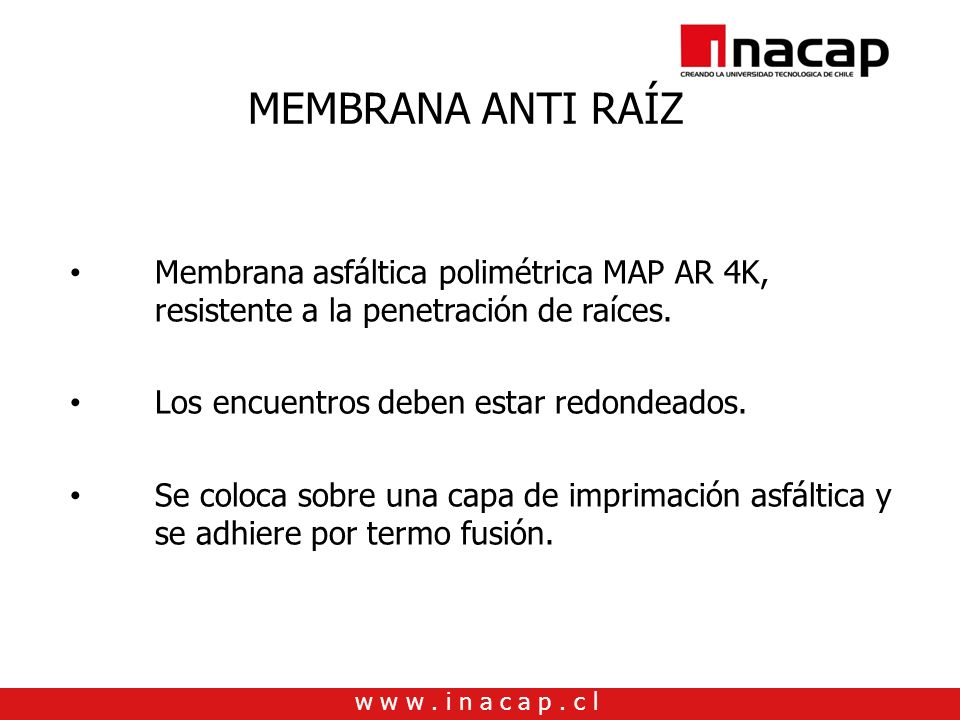

22 w w w. i n a c a p. c l MEMBRANA ANTI RAÍZ Membrana asfáltica polimétrica MAP AR 4K, resistente a la penetración de raíces. Los encuentros deben estar redondeados. Se coloca sobre una capa de imprimación asfáltica y se adhiere por termo fusión.

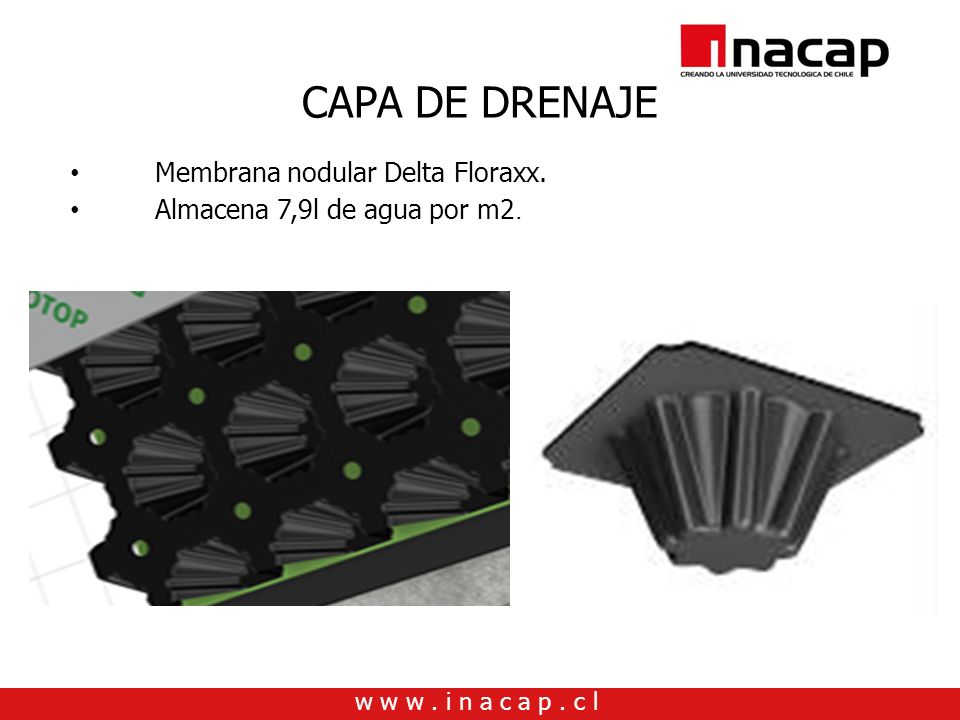

23 w w w. i n a c a p. c l CAPA DE DRENAJE Membrana nodular Delta Floraxx. Almacena 7,9l de agua por m2.

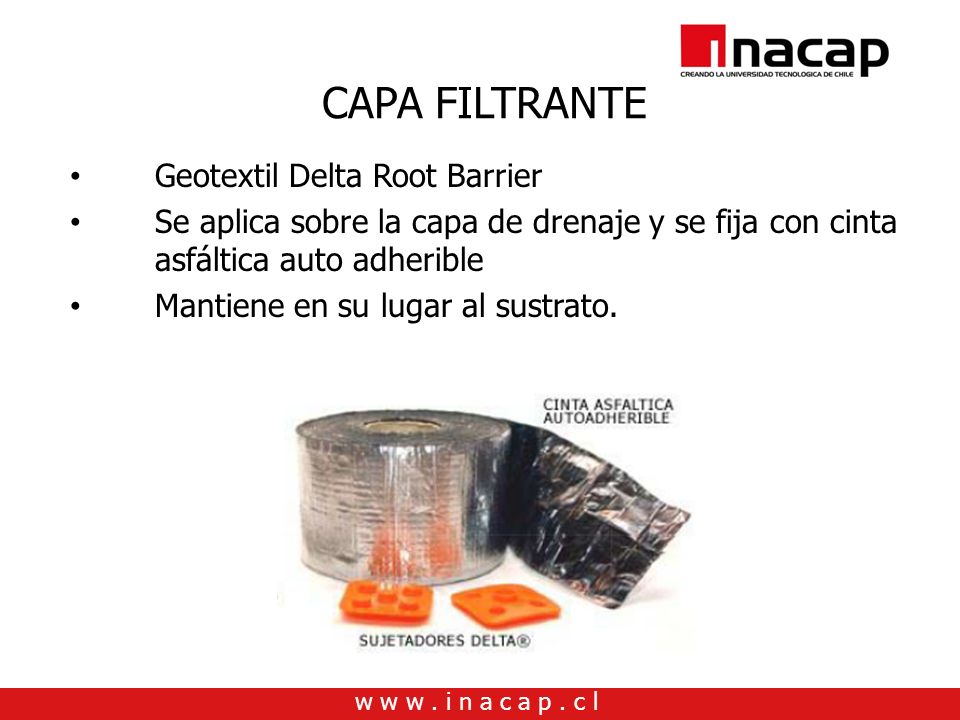

24 w w w. i n a c a p. c l CAPA FILTRANTE Geotextil Delta Root Barrier Se aplica sobre la capa de drenaje y se fija con cinta asfáltica auto adherible Mantiene en su lugar al sustrato.

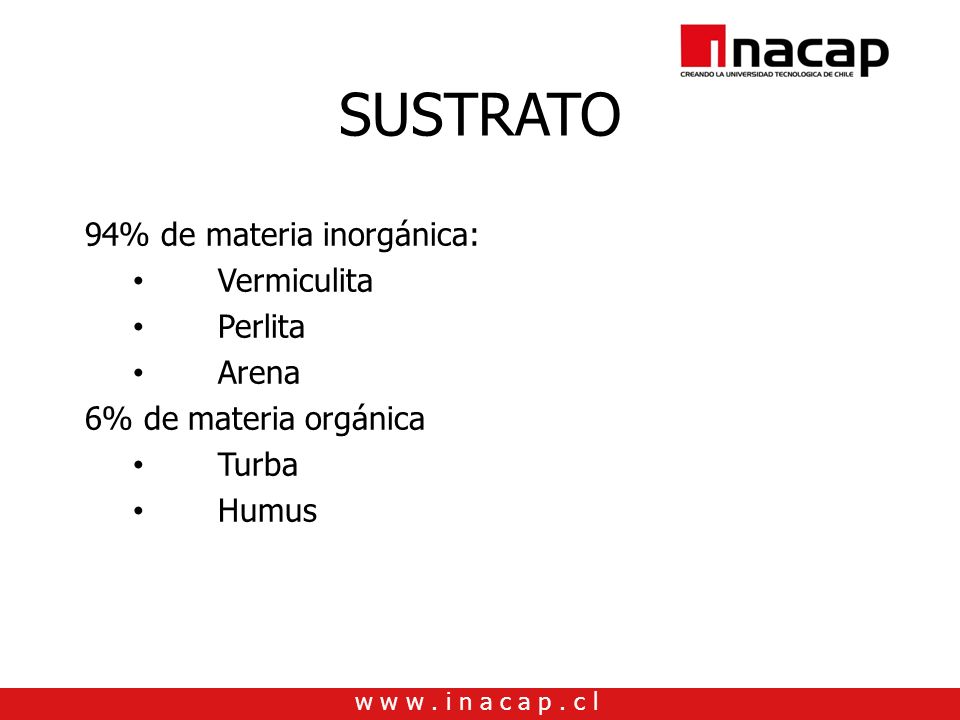

25 w w w. i n a c a p. c l SUSTRATO 94% de materia inorgánica: Vermiculita Perlita Arena 6% de materia orgánica Turba Humus

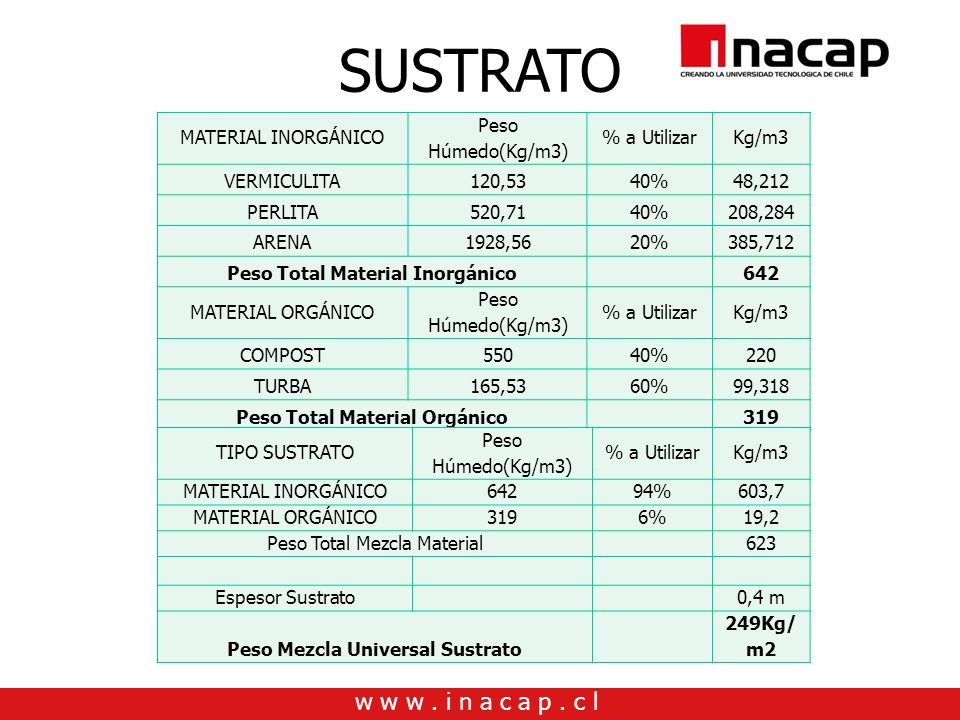

26 w w w. i n a c a p. c l SUSTRATO MATERIAL INORGÁNICO Peso Húmedo(Kg/m3) % a UtilizarKg/m3 VERMICULITA120,5340%48,212 PERLITA520,7140%208,284 ARENA1928,5620%385,712 Peso Total Material Inorgánico 642 MATERIAL ORGÁNICO Peso Húmedo(Kg/m3) % a UtilizarKg/m3 COMPOST55040%220 TURBA165,5360%99,318 Peso Total Material Orgánico 319 TIPO SUSTRATO Peso Húmedo(Kg/m3) % a UtilizarKg/m3 MATERIAL INORGÁNICO64294%603,7 MATERIAL ORGÁNICO3196%19,2 Peso Total Mezcla Material 623 Espesor Sustrato 0,4 m Peso Mezcla Universal Sustrato 249Kg/ m2

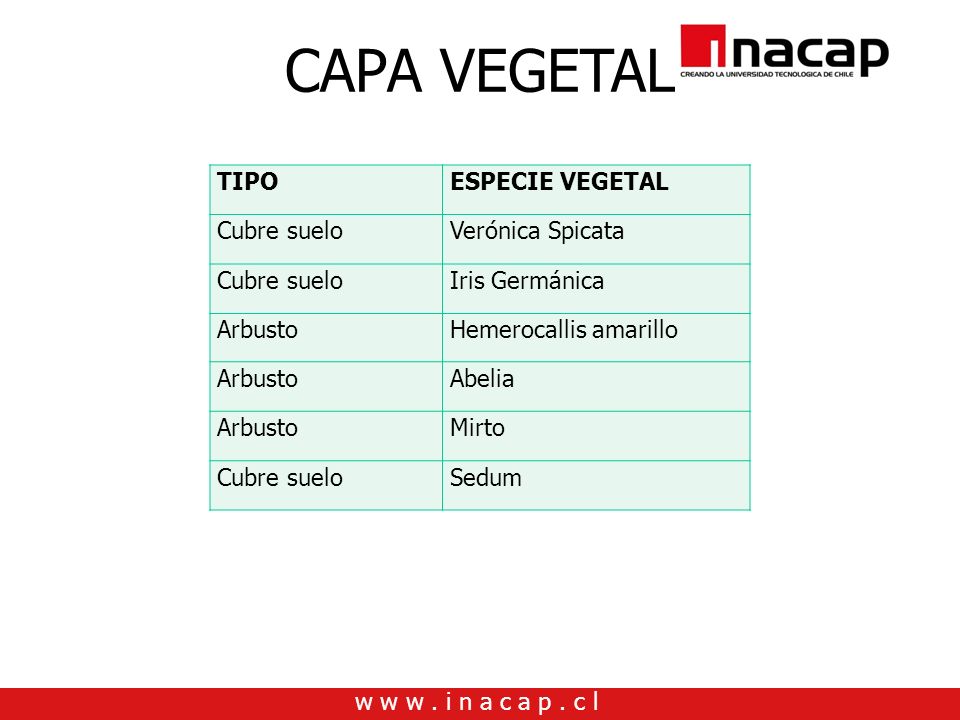

27 w w w. i n a c a p. c l CAPA VEGETAL TIPOESPECIE VEGETAL Cubre sueloVerónica Spicata Cubre sueloIris Germánica ArbustoHemerocallis amarillo ArbustoAbelia ArbustoMirto Cubre sueloSedum

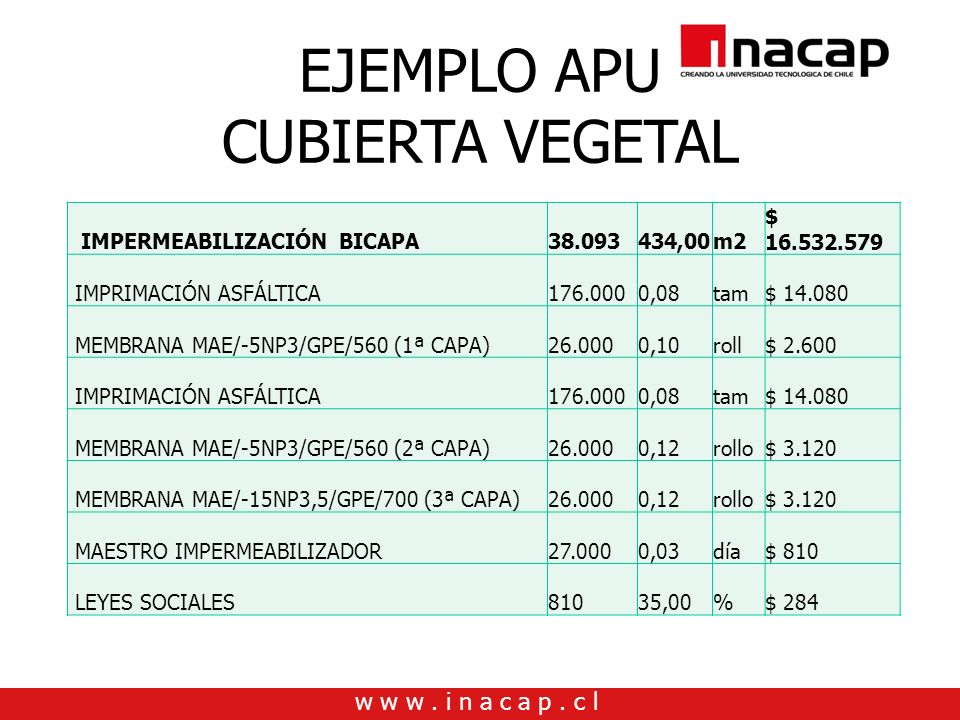

28 w w w. i n a c a p. c l EJEMPLO APU CUBIERTA VEGETAL IMPERMEABILIZACIÓN BICAPA38.093434,00m2 $ 16.532.579 IMPRIMACIÓN ASFÁLTICA176.0000,08tam$ 14.080 MEMBRANA MAE/-5NP3/GPE/560 (1ª CAPA)26.0000,10roll$ 2.600 IMPRIMACIÓN ASFÁLTICA176.0000,08tam$ 14.080 MEMBRANA MAE/-5NP3/GPE/560 (2ª CAPA)26.0000,12rollo$ 3.120 MEMBRANA MAE/-15NP3,5/GPE/700 (3ª CAPA)26.0000,12rollo$ 3.120 MAESTRO IMPERMEABILIZADOR27.0000,03día$ 810 LEYES SOCIALES81035,00%$ 284

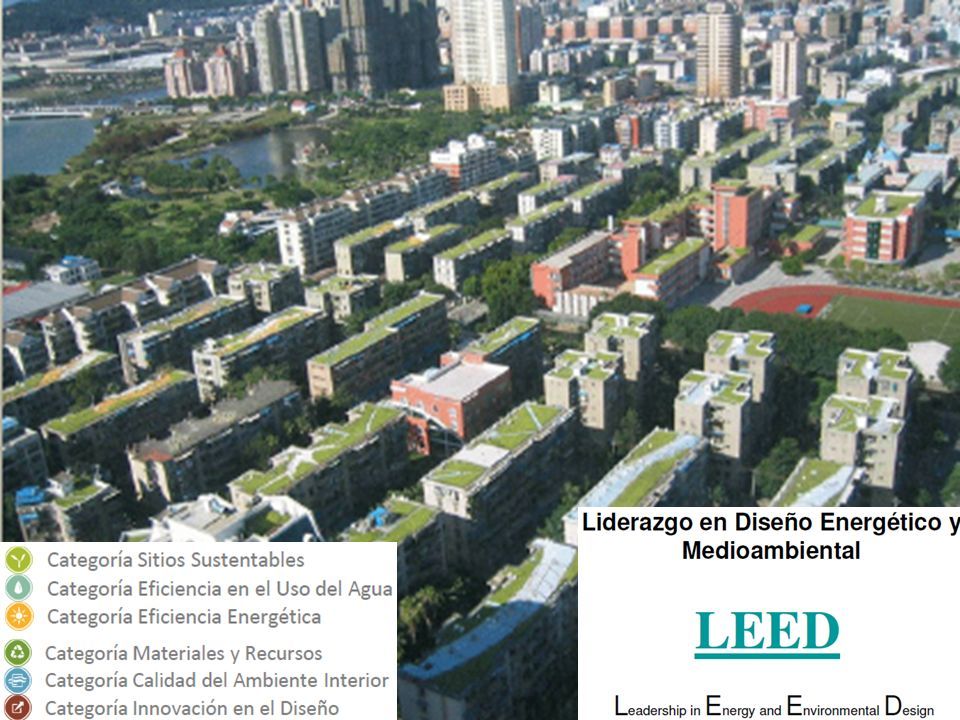

29 w w w. i n a c a p. c l RECOMENDACIONES
