CUBIERTAS AJARDINAS SISTEMA DE IMPERMEABILIZACION Y DRENAJE

Presentación del tema: "CUBIERTAS AJARDINAS SISTEMA DE IMPERMEABILIZACION Y DRENAJE"— Transcripción de la presentación:

1 CUBIERTAS AJARDINAS SISTEMA DE IMPERMEABILIZACION Y DRENAJE
Chova del Ecuador S.A. CUBIERTAS AJARDINAS SISTEMA DE IMPERMEABILIZACION Y DRENAJE

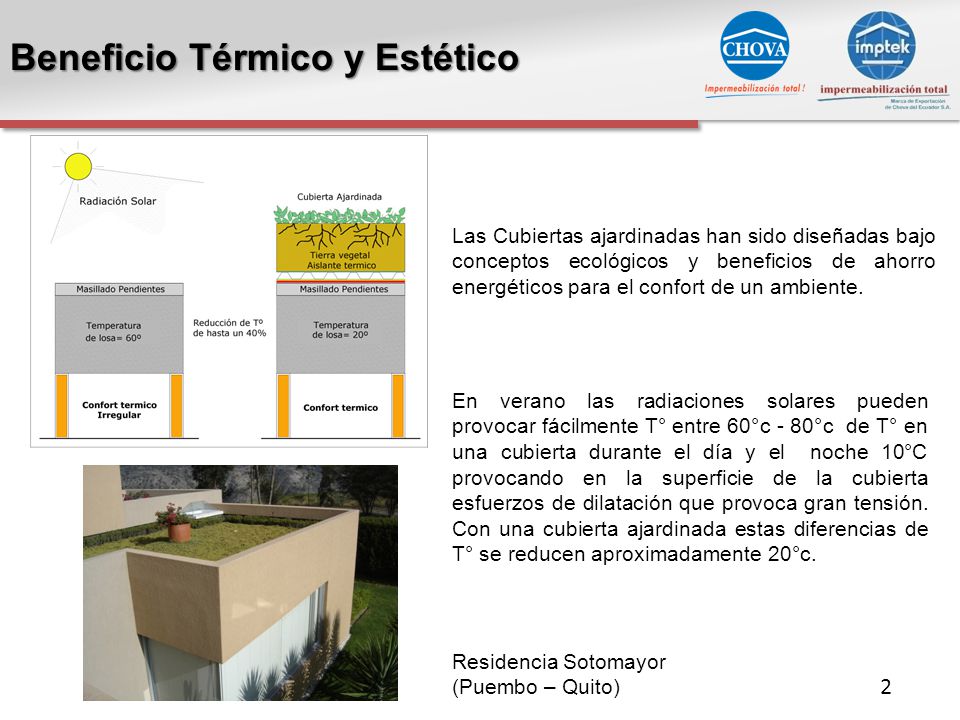

2 Beneficio Térmico y Estético
Las Cubiertas ajardinadas han sido diseñadas bajo conceptos ecológicos y beneficios de ahorro energéticos para el confort de un ambiente. En verano las radiaciones solares pueden provocar fácilmente T° entre 60°c - 80°c de T° en una cubierta durante el día y el noche 10°C provocando en la superficie de la cubierta esfuerzos de dilatación que provoca gran tensión. Con una cubierta ajardinada estas diferencias de T° se reducen aproximadamente 20°c. Residencia Sotomayor (Puembo – Quito)

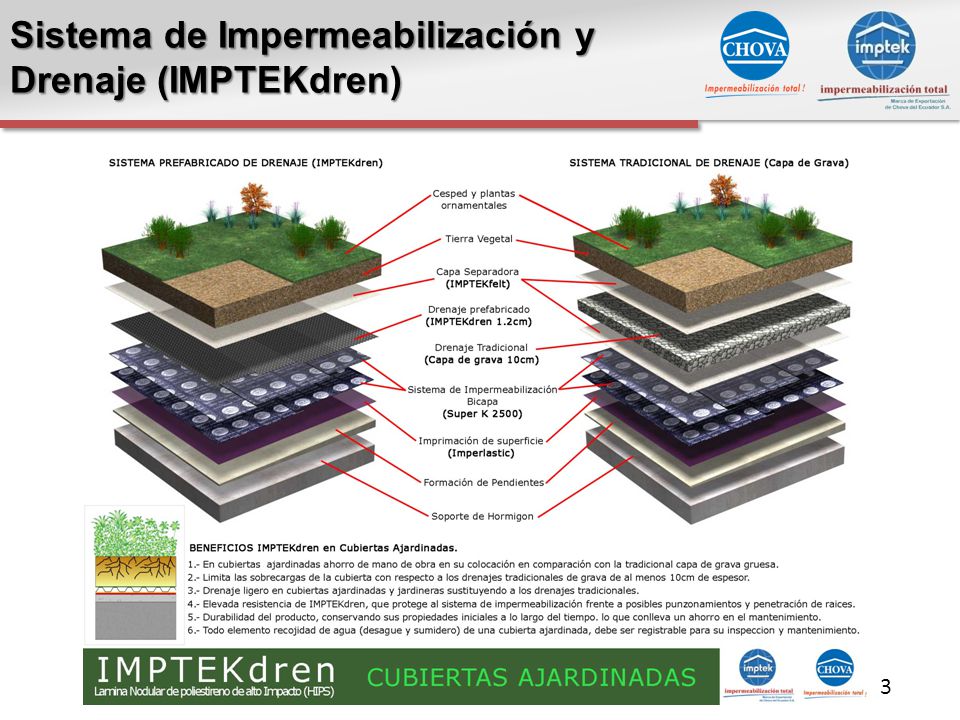

3 Sistema de Impermeabilización y Drenaje (IMPTEKdren)

4 Montaje de la Cubierta Ecológica

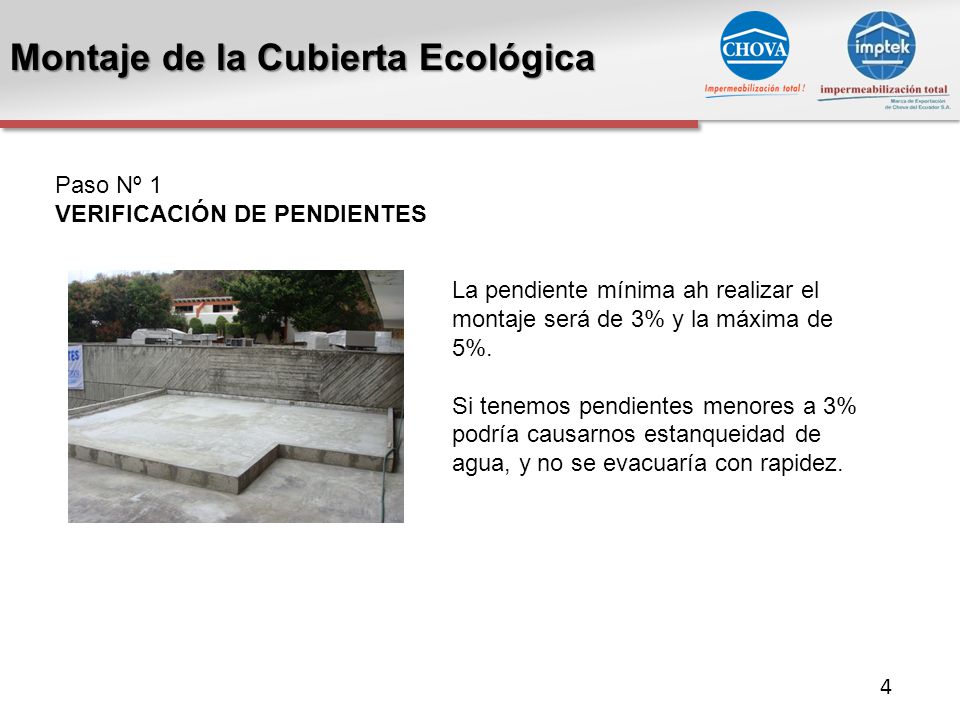

Paso Nº 1 VERIFICACIÓN DE PENDIENTES La pendiente mínima ah realizar el montaje será de 3% y la máxima de 5%. Si tenemos pendientes menores a 3% podría causarnos estanqueidad de agua, y no se evacuaría con rapidez.

5 Montaje de la Cubierta Ecológica

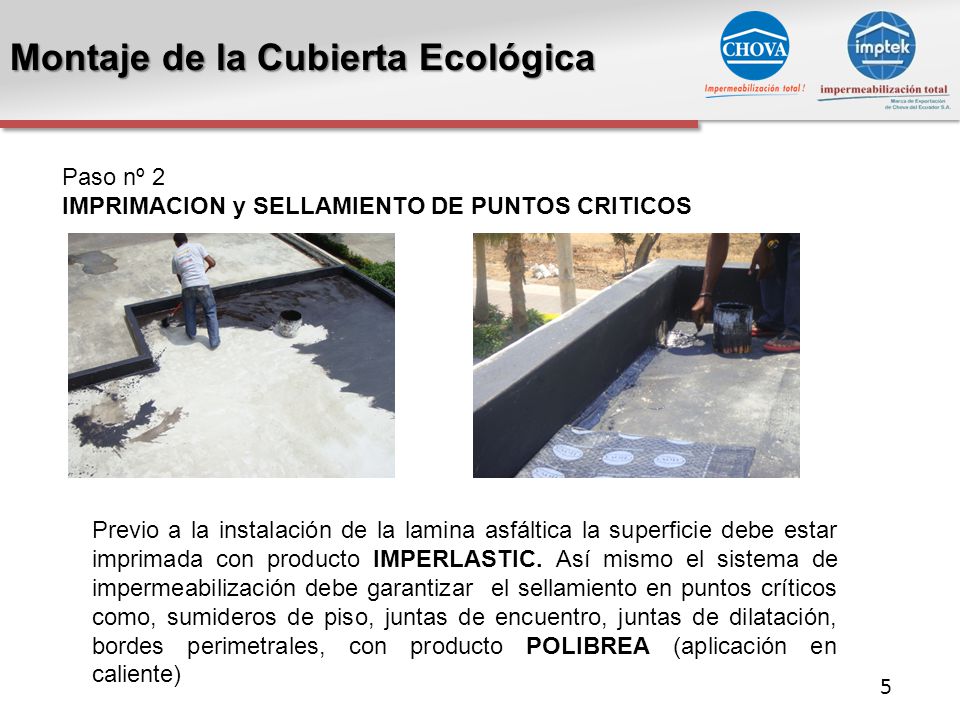

Paso nº 2 IMPRIMACION y SELLAMIENTO DE PUNTOS CRITICOS Previo a la instalación de la lamina asfáltica la superficie debe estar imprimada con producto IMPERLASTIC. Así mismo el sistema de impermeabilización debe garantizar el sellamiento en puntos críticos como, sumideros de piso, juntas de encuentro, juntas de dilatación, bordes perimetrales, con producto POLIBREA (aplicación en caliente)

6 Montaje de la Cubierta Ecológica

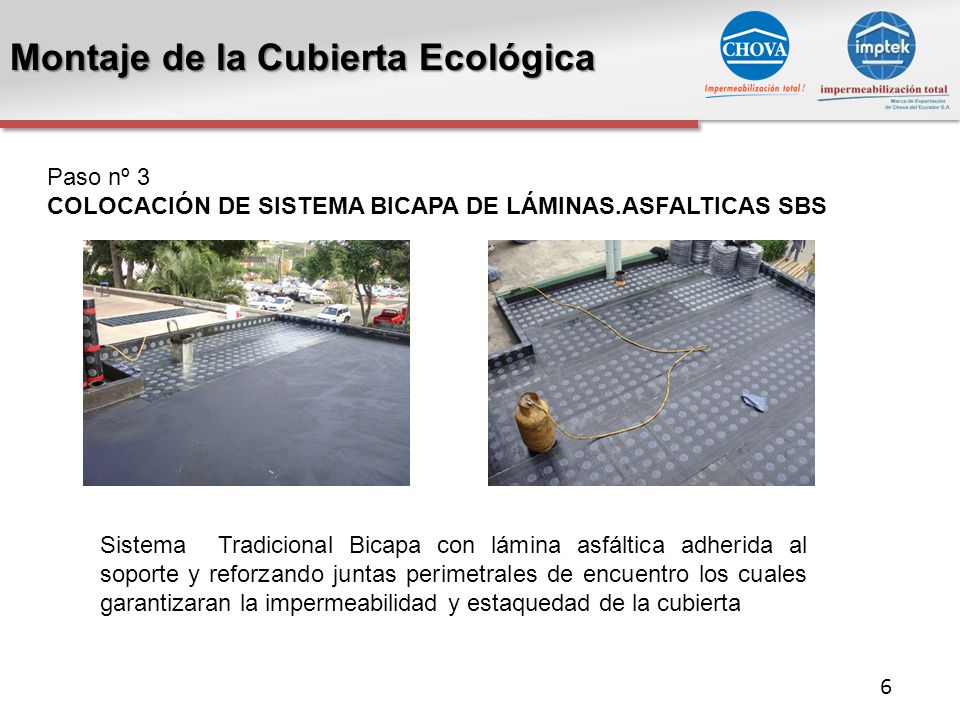

Paso nº 3 COLOCACIÓN DE SISTEMA BICAPA DE LÁMINAS.ASFALTICAS SBS Sistema Tradicional Bicapa con lámina asfáltica adherida al soporte y reforzando juntas perimetrales de encuentro los cuales garantizaran la impermeabilidad y estaquedad de la cubierta

7 Montaje de la Cubierta Ecológica

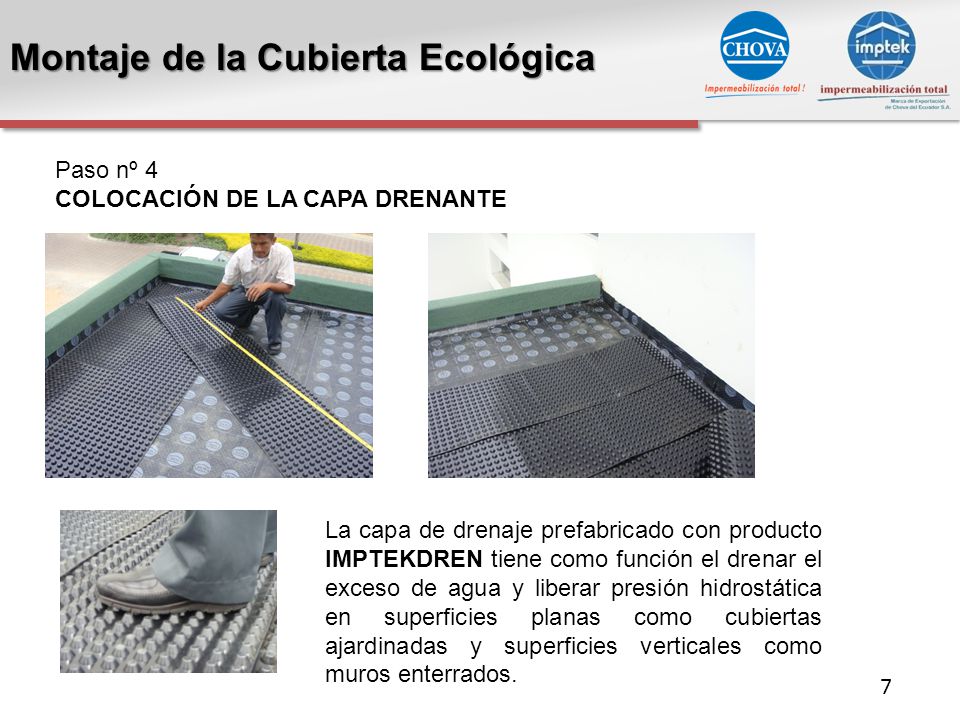

Paso nº 4 COLOCACIÓN DE LA CAPA DRENANTE La capa de drenaje prefabricado con producto IMPTEKDREN tiene como función el drenar el exceso de agua y liberar presión hidrostática en superficies planas como cubiertas ajardinadas y superficies verticales como muros enterrados.

8 Montaje de la Cubierta Ecológica

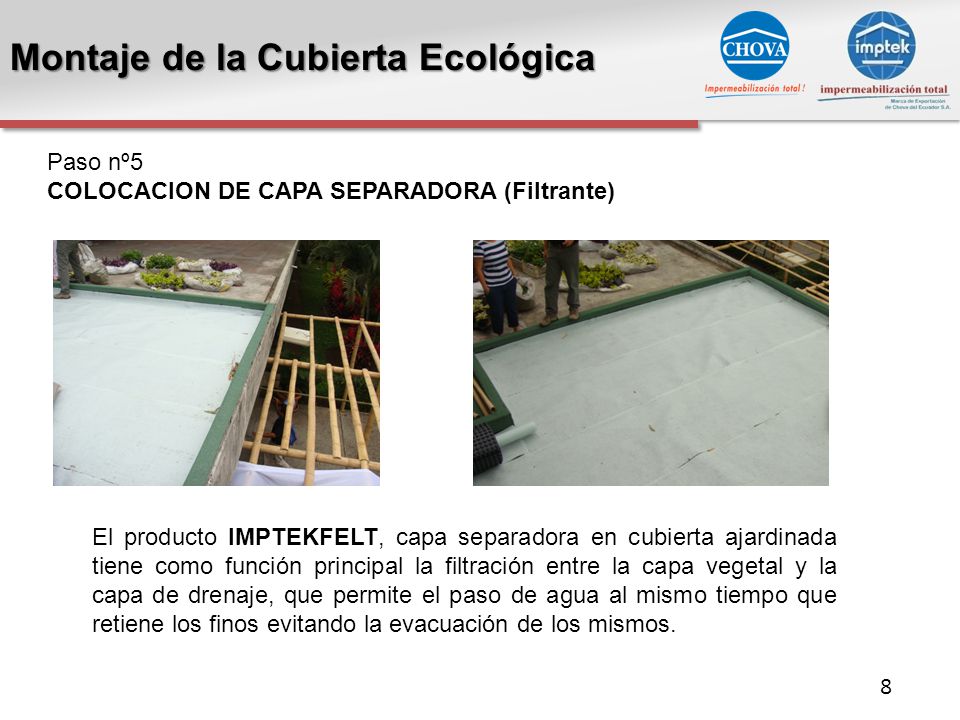

Paso nº5 COLOCACION DE CAPA SEPARADORA (Filtrante) El producto IMPTEKFELT, capa separadora en cubierta ajardinada tiene como función principal la filtración entre la capa vegetal y la capa de drenaje, que permite el paso de agua al mismo tiempo que retiene los finos evitando la evacuación de los mismos.

9 Montaje de la Cubierta Ecológica
Paso nº6 COLOCACION DE LA CAPA VEGETAL. Para el diseño se coloco, tierra de sembrar mas limo

10 Montaje de la Cubierta Ecológica
Paso nº6 COLOCACION DE LA CAPA VEGETAL Colocación de las plantas

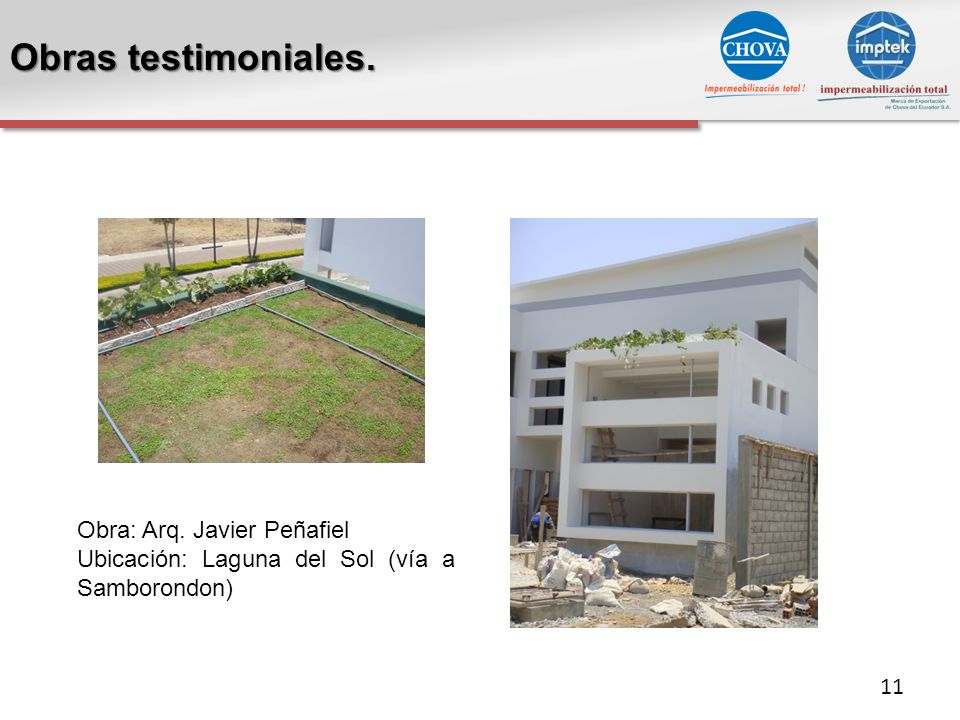

11 Obras testimoniales. Obra: Arq. Javier Peñafiel
Ubicación: Laguna del Sol (vía a Samborondon)

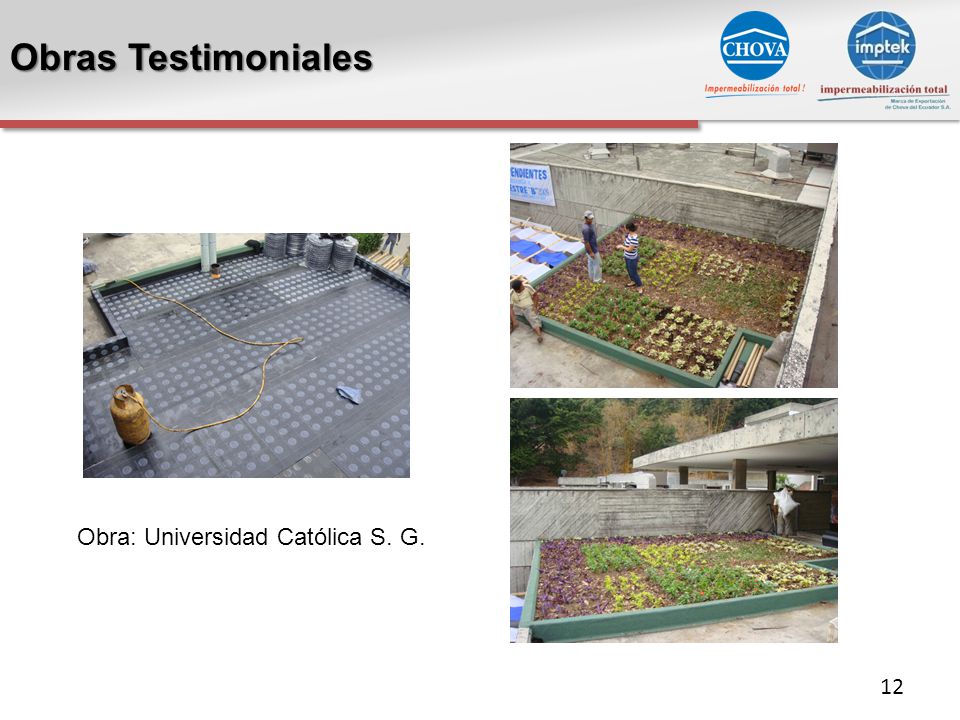

12 Obras Testimoniales Obra: Universidad Católica S. G.

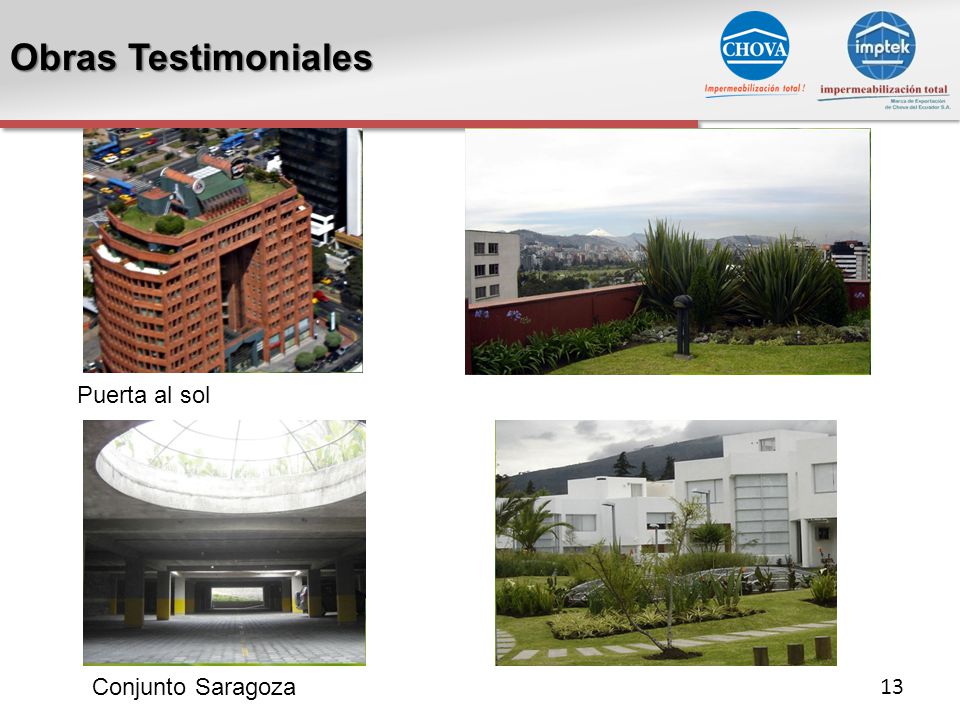

13 Obras Testimoniales Puerta al sol Conjunto Saragoza

14 Obras Testimoniales Edificio Villa Regina Conjunto Sayab Cali-Colombia
Mompiche Complejo Hotelero DECAMERON Residencia Sotomayor Quito

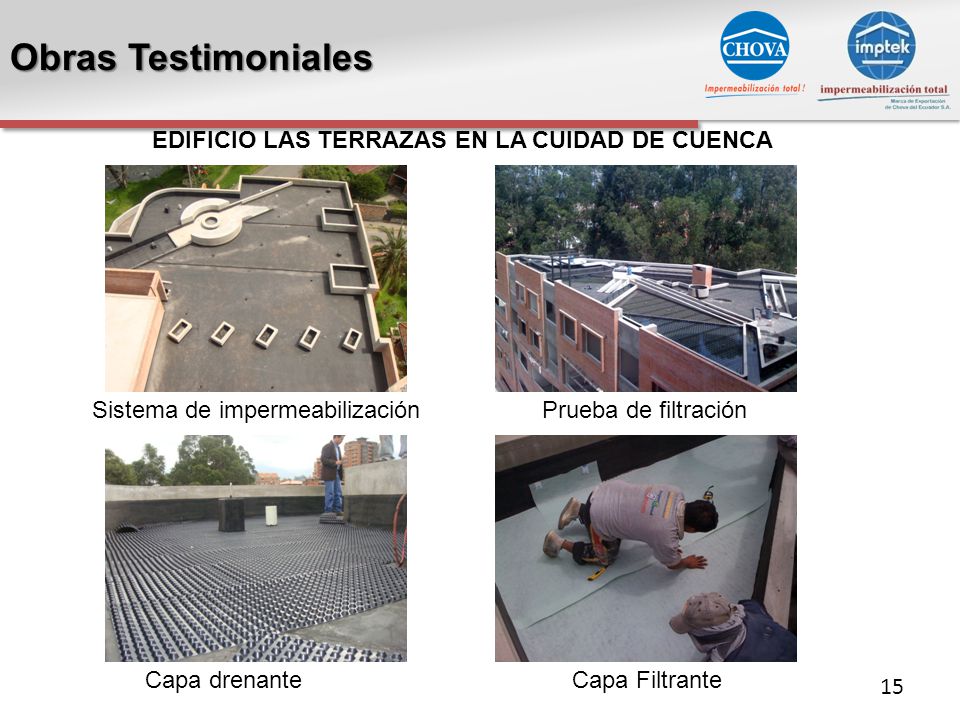

15 Obras Testimoniales EDIFICIO LAS TERRAZAS EN LA CUIDAD DE CUENCA
Sistema de impermeabilización Prueba de filtración Capa drenante Capa Filtrante

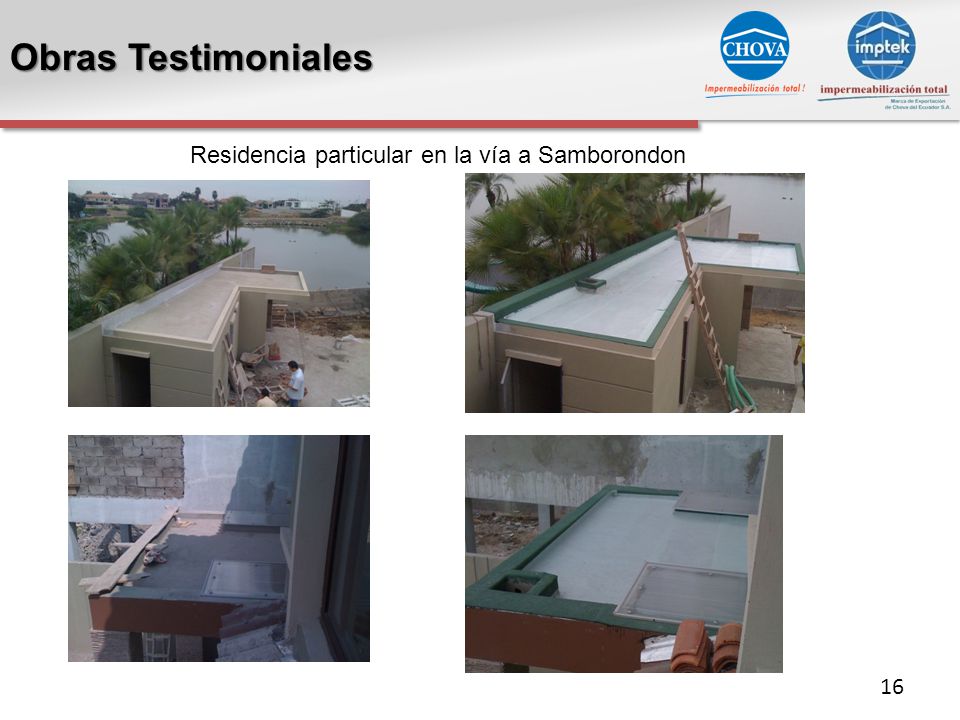

16 Obras Testimoniales Residencia particular en la vía a Samborondon
