1 OXIMETRIA Y CAPNOGRAFIA Nélida Baudry

2 STANDARS DE MONITORIZACIÓN RESPIRATORIA EN ANESTESIA

3 OXIGENACION

4 PULSIOXIMETRÍA Obligatoria en los dispositivos de vigilancia transoperatoria. Monitorización continua y no invasiva de la saturación de oxígeno de la sangre arterial.

5 El principio de medición se basa en la LEY DE BEER-LAMBERT Absorción de luz por la Hb de los hematíes circulantes. El grado de absorción es directamente proporcional a la concentración de Hb. Dado que la luz de distinta lg de onda es absorbida en distinto grado de intensidad por la oxiHb y la Hb reducida, puede determinarse su concentración en sangre mediante espectrofotometría.

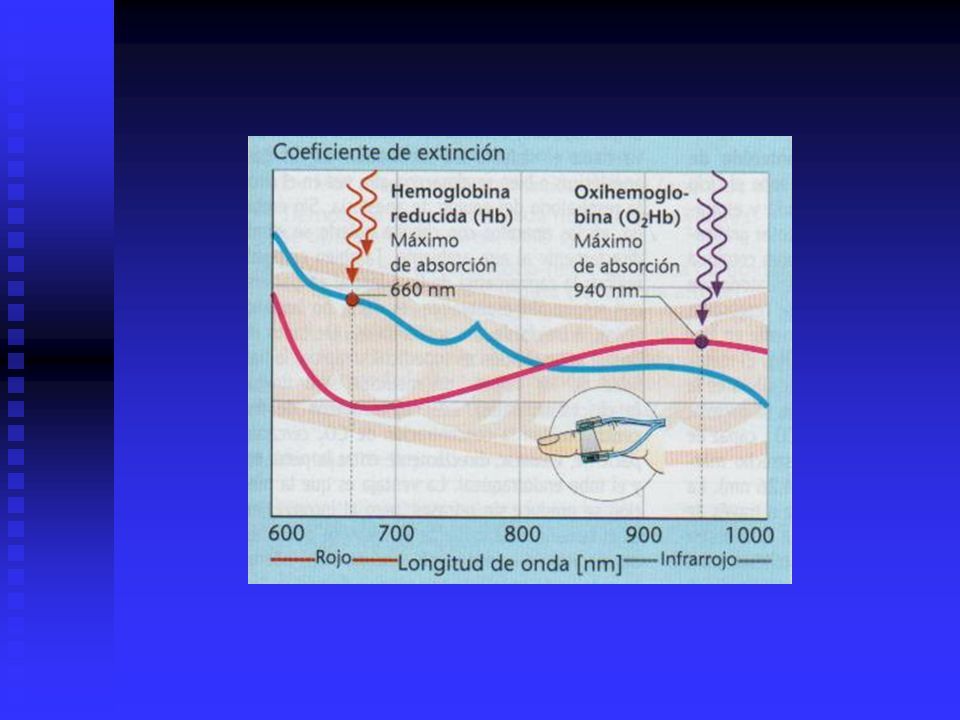

6 Dispositivo con dos diodos luminosos, que emiten luz a una lg de onda de 940 nm (infrarrojos, absorción máxima por la oxiHb) y de 660 nm (roja, absorción máx por la Hb reducida), siendo recibida por un fotodiodo colocado en el lado opuesto. Diodos luminosos Luz Absorción por tej, sangre venosa, oxiHb, Hb reducida Fotodiodo% oxiHb

7

8 COLOCACIÓN DEL SENSOR Los mejores resultados en el lóbulo de la oreja, seguido del pulpejo de los dedos de la mano y, por último, de los dedos de los pies. Otras zonas: mano, pie, nariz y lengua. Para evitar la necrosis por presión debería cambiarse de vez en cuando su lugar de colocación.

9 El parámetro que interesa captar es la saturación arterial de oxígeno y se necesitan dos requisitos: debe existir un flujo sanguíneo pulsátil debe filtrarse la absorción de fondo de la sangre venosa, capilar y de los tejidos, que se produce en el punto máximo de la onda sistólica.

10 CURVA DE DISOCIACIÓN DE LA HB La pulsioximetría tiene una exactitud de aprox 2% en un rango de medición del 80-100% de Sa0 2 y se reduce a medida que disminuye por debajo de estas cifras. Pequeños descensos de la p0 2 por debajo de 60 causan desaturaciones importantes.

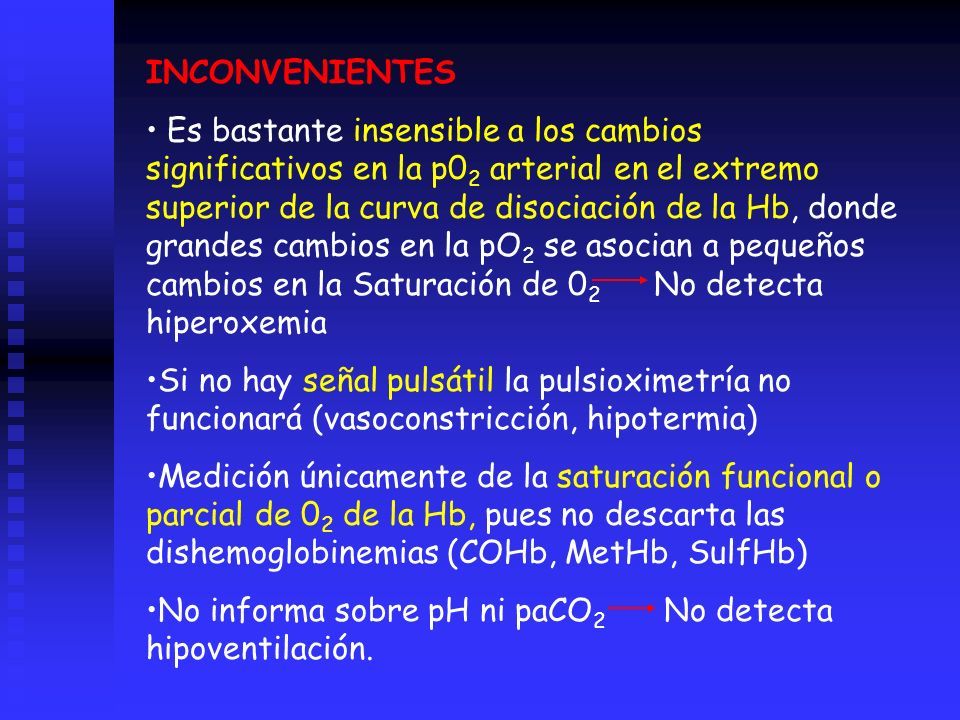

11 INCONVENIENTES Es bastante insensible a los cambios significativos en la p0 2 arterial en el extremo superior de la curva de disociación de la Hb, donde grandes cambios en la pO 2 se asocian a pequeños cambios en la Saturación de 0 2 No detecta hiperoxemia Si no hay señal pulsátil la pulsioximetría no funcionará (vasoconstricción, hipotermia) Medición únicamente de la saturación funcional o parcial de 0 2 de la Hb, pues no descarta las dishemoglobinemias (COHb, MetHb, SulfHb) No informa sobre pH ni paCO 2 No detecta hipoventilación.

12 INDICACIONES Monitorización habitual en la UCI, reanimación, quirófano, traslado de pacientes y en urgencias. Atención domiciliaria del paciente neumológico Evaluación inicial de patología respiratoria No hay contraindicaciones

13 VENTAJAS Proporcionan una idea de la perfusión tisular (amplitud de pulso) y miden la frecuencia cardíaca. El tiempo de respuesta es breve y los primeros valores de medición suelen aparecer a los 5-10 s. Monitorización instantánea, continua y no invasiva. Barata, portátil y manejable. Monitorización hemodinámica-respiratoria combinada (hipoxia arterial, frec de pulso) Complemento ideal de la capnometría- capnografía.

14 LIMITACIONES Anemia severa ( si Hb < 5 gr/dl) Interferencias con el aparataje eléctrico Movimientos del transductor Colorantes como azul de metileno: descenso de la Sa0 2 durante 3-5 min después de la inyección. Luz ambiental intensa Pulso venoso: fallo cardíaco derecho o insuf. Fístula A-V si produce isquemia distal Obstáculos a la absorción de la luz: laca de uñas, pigmentación de la piel Mala perfusión periférica: hipotermia, hipovolemia, vasoconstricción, frío ambiental

15 Intoxicaciones con CO: valor de Sa0 2 falsamente elevado Metahemoglobinemia: la sat de 0 2 determinada se aproxima al 85%, con independencia de la oxigenación arterial real. Sin influencia: -Hb fetal -Bilirrubina Sólo utilizan 2 lg de onda, con lo cual sólo pueden detectar 2 especies de Hb (oxiHb, Hb reducida)

16 VENTILACION

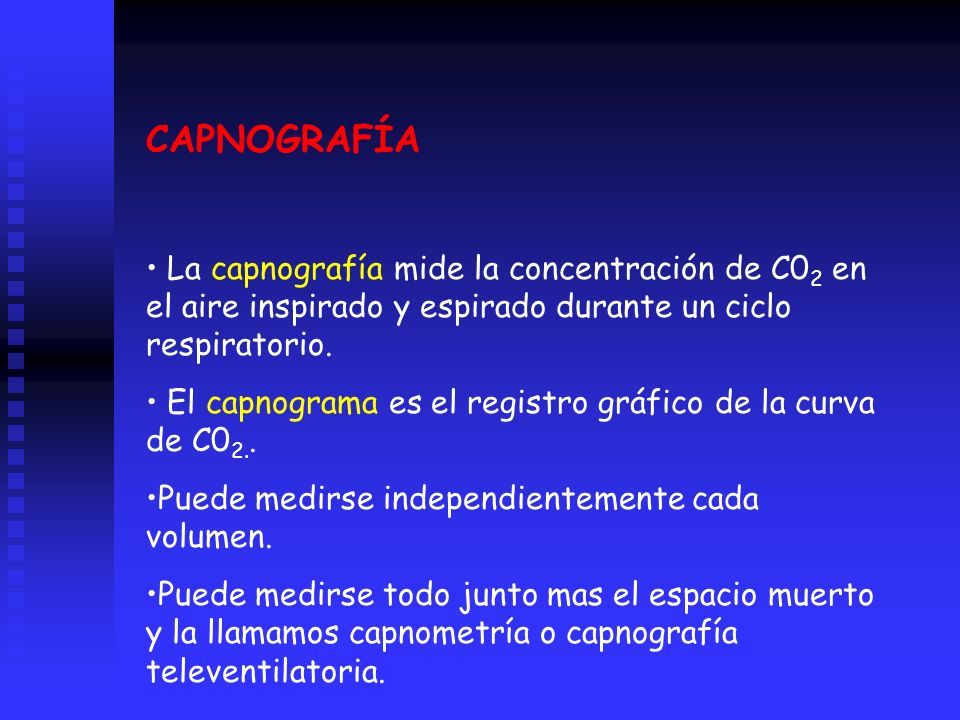

17 CAPNOGRAFÍA La capnografía mide la concentración de C0 2 en el aire inspirado y espirado durante un ciclo respiratorio. El capnograma es el registro gráfico de la curva de C0 2.. Puede medirse independientemente cada volumen. Puede medirse todo junto mas el espacio muerto y la llamamos capnometría o capnografía televentilatoria.

18 Proporciona información sobre: Producción celular de CO 2 METABOLISMO Transporte de CO 2 en la sangre GASTO CARDÍACO Eliminación de CO 2 VENTILACIÓN

19 MÉTODOS DE MEDIDA DEL CO 2 Espectrometría de masas Detectores colorimétricos Absorción de infrarrojos Dispersión de Raman Espectroscopia fotoacústica Analizador químico

20 El CO 2 es capaz de absorber los rayos infrarrojos en un estrecho margen de lg de onda. La fuente de rayos infrarrojos emite la luz a través de una cámara de medición que contiene la muestra de gas respiratorio (cubeta de gas). El haz de luz que ha atravesado el gas es recibido por un fotodiodo colocado en el lado opuesto y es analizado cuantitativamente.

21 La cantidad de luz absorbida es directamente proporcional a la cantidad de moléculas de CO 2 presentes en la muestra CÁLCULO DE LA CONCENTRACIÓN DE CO 2

22 VENTAJAS Fácil de conectar Puede usarse en pacientes despiertos, con la adm simultánea de 0 2. Fácil de usar en posiciones inusuales como el decúbito prono. Medición de gases anestésicos y respiratorios DESVENTAJAS Retraso en el análisis Obstrucción del tubo de muestreo

23 VENTAJAS No retraso en el análisis No tubo de muestreo No polución Adecuado para los neonatos y niños DESVENTAJAS Sensor pesado y voluminoso Quemaduras faciales Cable eléctrico largo No en pacientes no intubados Únicamente medición de gases respiratorios

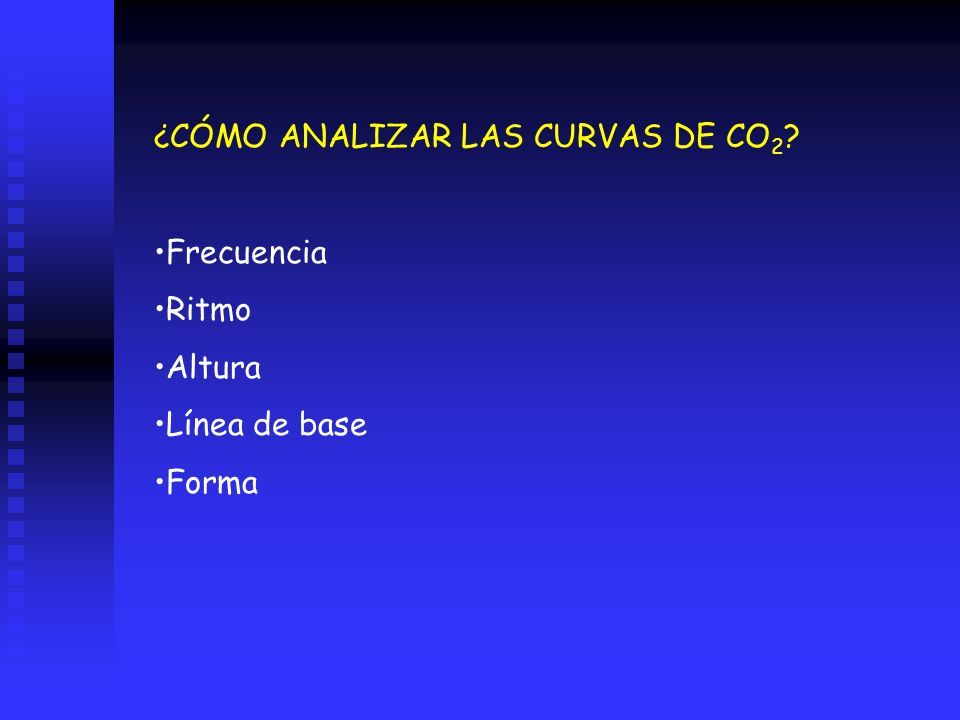

24 ¿CÓMO ANALIZAR LAS CURVAS DE CO 2 ? Frecuencia Ritmo Altura Línea de base Forma

25 COMPONENTES DE UN CAPNOGRAMA DE TIEMPO End-tidal CO 2

26 FASE I : Representa el inicio de la espiración, gas que primero se espira libre de CO 2, procedente del espacio muerto anatómico y del circuito anestésico. FASE II: Consiste en una subida rápida en el trazado debido al aumento de la concentración de CO 2 por la mezcla de gas procedente del espacio muerto anatómico y gas procedente de los alveolos FASE III: Fase de meseta alveolar; gas rico en CO 2 procedente totalmente de los alveolos. Normalmente la concentración de CO 2 alcanza su máximo al final de la espiración (end-tidal CO 2 ). Pendiente ascendente (alveolos lentos). FASE O : Representa el inicio de la siguiente inspiración cuando el capnograma cae rápidamente hasta su línea basal.

27 LA PEtCO 2 SE CONSIDERA UNA MEDIDA INDIRECTA DE LA PRESIÓN ARTERIAL DE CO 2

28 APLICACIONES CLÍNICAS Verificación de la intubación traqueal por la presencia inmediata y continua de CO 2 metabólico en el gas espirado. PEtCO 2 como estimación de la PaCO 2 Monitorización de la respiración espontánea Integridad del aparato de anestesia Intubación esofágica Intubación nasal a ciegas Posicionamiento de tubos de doble luz Mascarillas laríngeas

29 Detección del embolismo pulmonar Estados hipermetabólicos Resucitación cardiopulmonar Ajuste de la PEEP

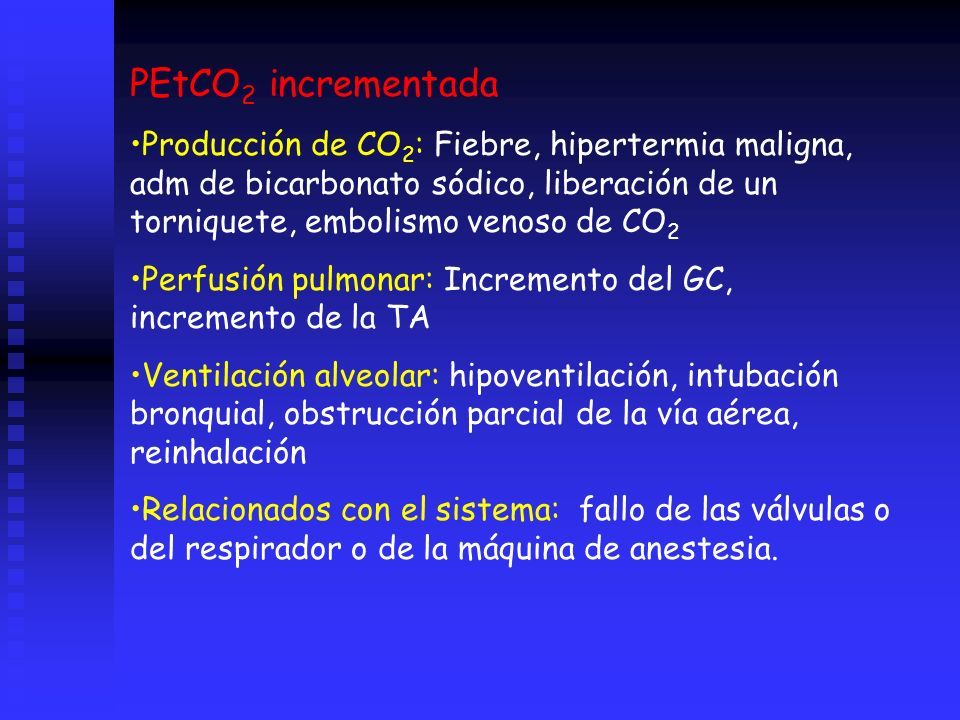

30 PEtCO 2 incrementada Producción de CO 2 : Fiebre, hipertermia maligna, adm de bicarbonato sódico, liberación de un torniquete, embolismo venoso de CO 2 Perfusión pulmonar: Incremento del GC, incremento de la TA Ventilación alveolar: hipoventilación, intubación bronquial, obstrucción parcial de la vía aérea, reinhalación Relacionados con el sistema: fallo de las válvulas o del respirador o de la máquina de anestesia.

31 PEtCO 2 disminuida Producción de CO 2 : Hipotermia, disminución del metabolismo Perfusión pulmonar: disminución del GC, hipovolemia, embolismo pulmonar, parada cardíaca Ventilación alveolar: Hiperventilación, apnea, obstrucción total y parcial de la vía aérea, extubación accidental Relacionados con el sistema: Desconexión del circuito, fuga en el tubo de muestreo, disfunción del respirador

32 Capnograma normal

33 Tubo endotraqueal en esófago

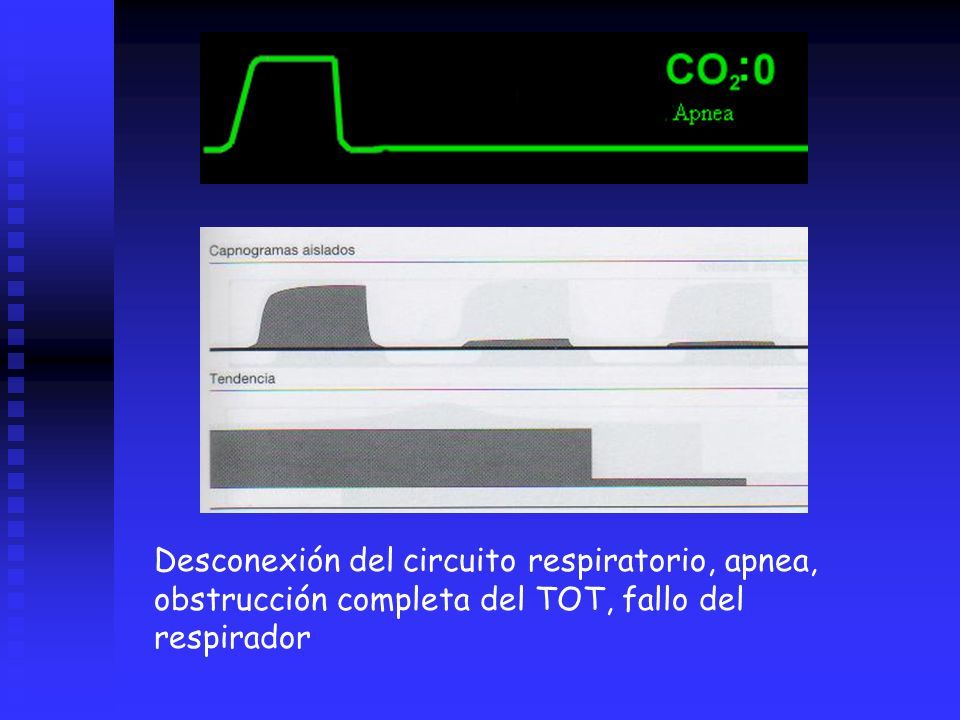

34 Desconexión del circuito respiratorio, apnea, obstrucción completa del TOT, fallo del respirador

35 Caída lenta y mantenida: Hiperventilación, hipotermia, disminución de la perfusión sistémica o pulmonar Caída brusca: embolismo pulmonar

36 Broncospasmo También secreción en el tubo o en la vía respiratoria, tubo acodado, cuerpo extraño en la vía aérea

37 Intentos de inspiración del paciente, fugas en las tubuladuras

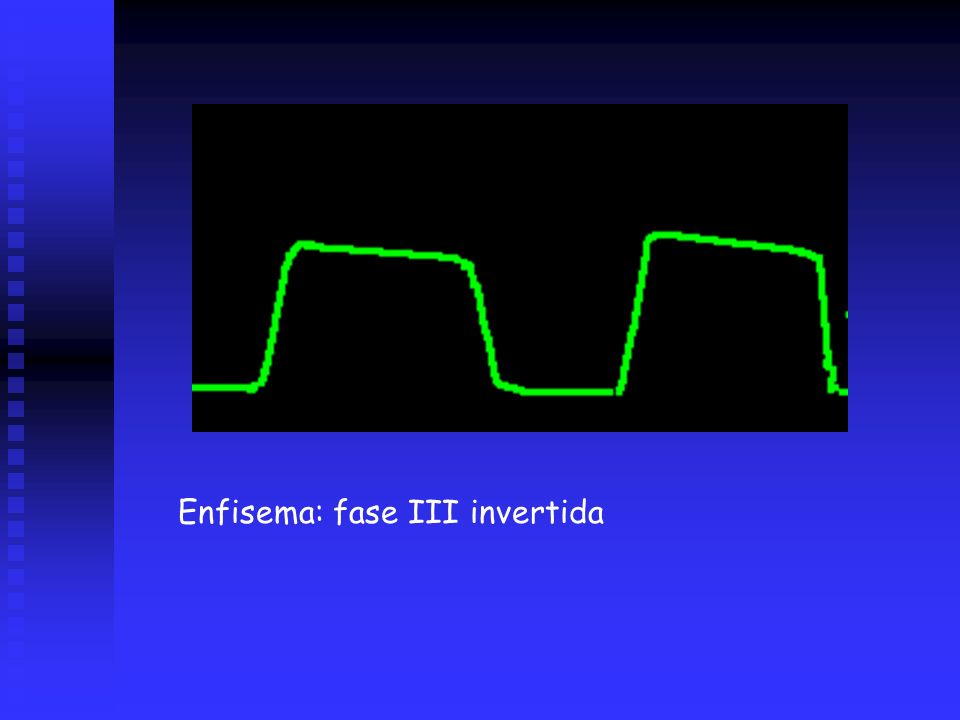

38 Enfisema: fase III invertida
