1 SISTEMAS DE DISTRIBUCIÓN DE AGUA Conjunto de tuberías y accesorios que permiten al usuario acceder al servicio de agua potable proveniente de la red de distribución. Clasificación de los tramos Acometida Tubos Interior particular: Entramado de tubos y accesorios que distribuyen el agua en la viviendas

2 Válvulas de corte: Son elementos que permiten interrumpir el flujo de agua por las tuberías, en caso de averías válvulas de bola Para vivienda válvulas de globo Para Acometida Contador: Situado en la entrada de la vivienda individual para un su ministro (O centralizados en cuadro de contadores). Su lectura permite saber el consumo de agua en m3. Pertenece ala compañía de aguas Contador individual Contadores centralizados Caudalímetro de turbina de alta presión Válvula reductora de presión : Su función, control de presión en las instalaciones interiores del suministro Reductora sin manómetro Reductora con manómetro

3 Válvula retención: Su función, dejar pasar el agua en una sola dirección Válvula de retención claqueta Válvula de retención muelle Válvula de retención fondo El funcionamiento es a través de una claqueta bascúlate El funcionamiento es a través de una muelle Empujado por la presión del agua El funcionamiento es a través de una muelle Empujado por la presión del agua. Suele ir instalado en una bomba en el tubo de succión

4 PP – Polipropileno Aplicaciones: Para conducciones de saneamiento, evacuación, pluviales y canalizaciones sin presión PE-X/Al/PE-X y PERT/Al/PERT Tubos Multicapa Aplicaciones: Tuberías empleadas para instalaciones sanitarias, conducción de agua fría y caliente, sistemas de calefacción convencional y suelo radiante, conducciones de climatización y aplicaciones industriales PEX - Polietileno reticulado Aplicaciones: Tuberías empleadas para instalaciones sanitarias, conducción de agua fría y caliente, sistemas de calefacción convencional y suelo radiante, conducciones de climatización y aplicaciones industriales. SISTEMAS DE TUBERIAS

5 PP-R- Polipropileno(copolímero) Aplicaciones: Tuberías utilizadas en instalaciones sanitarias y conducciones de climatización y calefacción. PB – Polibutileno Aplicaciones: Tubos y accesorios de PB para instalaciones de Fontanería y Calefacción. Tubo de cobre Aplicaciones: Tubos y accesorios de cobre para instalaciones de Fontanería y Calefacción.

6 PVC - Policloruro de Vinilo Aplicaciones: Tubos y accesorios para redes de distribución de agua, evacuación de aguas residuales y pluviales, drenaje y acometidas generales de redes de riego PE – Polietileno Aplicaciones: Tubos y accesorios para redes de distribución de agua potable, gas, sistemas de riego, aplicaciones agrícolas, canalización eléctrica,... PRFV - Poliéster Reforzado con Fibra de Vidrio Aplicaciones: Tubos y accesorios de grandes diámetros para redes de abastecimiento de agua, alcantarillado, drenaje y aplicaciones industriales. SISTEMAS DE TUBERIAS evacuación

7 Clasificación de las aguas a evacuar AGUAS PLUVIALES: Las aguas que proceden de la lluvia, que se canalizan desde las terrazas, los tejados, patios y cubiertas planas. AGUAS RESIDUALES: Aguas usadas ya sean de aparatos sanitarios y electrodomésticos, y las procedentes de inodoros. SISTEMAS DE EVACUACIÓN CON TUBERÍAS DE PVC Nos referimos a las tuberías y accesorios que intervienen en la canalización y evacuación de aguas pluviales y residuales hacia el exterior de los edificios.

8 Componentes de un sistema de evacuación DERIVACIONES: Las tuberías que recogen las aguas residuales de los desagües de los aparatos sanitarios y las conducen a los bajantes del sistema de evacuación. Sistemas: - Sifón individual en cada aparato. -Bote sifónico que reúne los desagües de varios aparatos. -( no recomendable para cocinas) BAJANTES: Nos referimos a las tuberías verticales a las que vierte el agua procedente de las derivaciones y de los desagües y canalones que traen las aguas pluviales. COLECTORES: Las tuberías que van en el techo o en el sótano, o enterradas en los edificios. En todo caso nunca irán contra pendiente ni con pendiente 0.

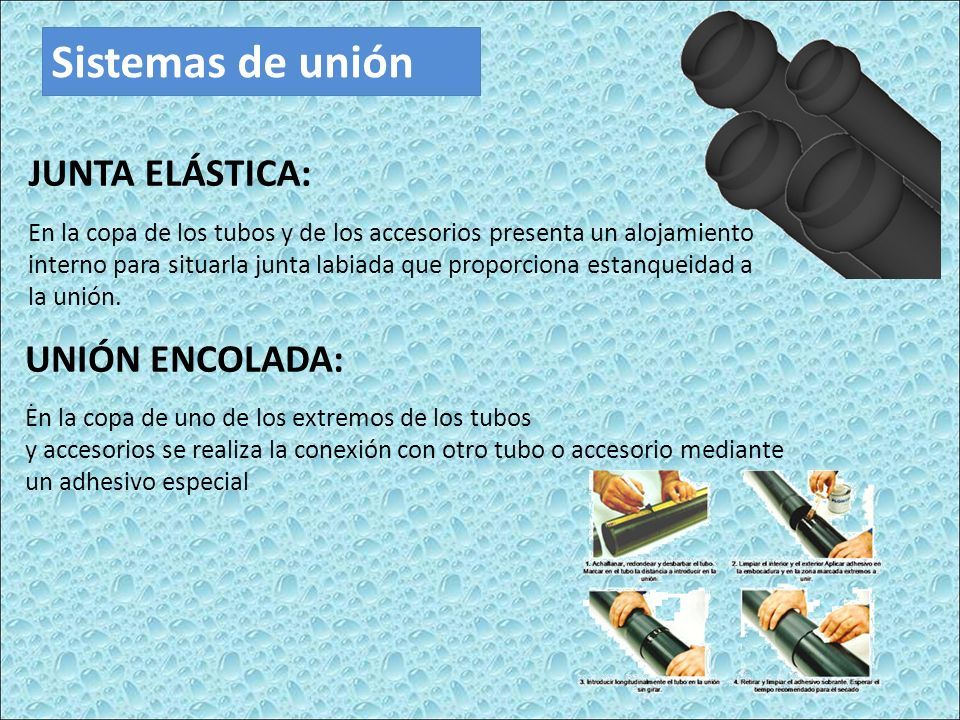

9 Sistemas de unión JUNTA ELÁSTICA: En la copa de los tubos y de los accesorios presenta un alojamiento interno para situarla junta labiada que proporciona estanqueidad a la unión.. UNIÓN ENCOLADA: En la copa de uno de los extremos de los tubos y accesorios se realiza la conexión con otro tubo o accesorio mediante un adhesivo especial

10 Tubería de PVC serie B M1 DEFINICIÓN: Tubería de pared estructurada en pasiva al fuego M1. Para la unión de estas tuberías se PVC de vinilo con resistencia utilizará el sistema de encolado en frío. SELLO AENOR NORMA DE FABRICACIÓN CERTIFICACIÓN NF CLASIFICACIÓN M1 MATERIAL REFERENCIA MARCA COMERCIAL

11 APLICACIONES: Evacuación de aguas residuales y pluviales. NORMATIVA: UNE-EN 1453-1 CARACTERÍSTICAS: - Autoextinguibles: Resistencia al fuego M1. - Facilidad de montaje: Su bajo peso le proporciona facilidad de montaje. - Resistencia: A la descarga de agua caliente y fría y a los productos químicos. - Superficie lisa: En la parte interior, garantiza la no obstrucción. - No alteracion de las aguas: No desprenden sustancias tóxicas ni contaminantes. LOTE DE FABRICACIÓN Ø X ESPESOR NORMA DE FABRICACIÓN CERTIFICACIÓN NF CLASIFICACIÓN M1 SELLO AENOR MATERIAL MARCA COMERCIAL

12 SISTEMAS DE EVACUACIÓN CON TUBERÍAS DE PVC MEDIDAS MÁS HABITUALES: Encontradas en el mercado. Diámetro DN (mm)Expesor mmLongitud m. 323,005,00 403,005,00 503,005,00 753,001,00/3,00/5,00 903,001,00/3,00/5,00 1103,201,00/3,00/5,00 1253,201,00/3,00/5,00 1603,201,00/3,00/5,00 2003,903,00/5,00 2504,904,00 3156,204,00

13 ACCESORIOS: Piezas de PVC con resistencia pasiva al fuego M1 que al unirse a los tubos ayudan a la correcta realización de cada sistema de evacuación en éste caso. Normativa: UNE EN 1329-1 Tipos de accesorios: Algunos ejemplos CODO 45ºCODO 67ºCODO 87º30´TE 45ºTE 67º TE 87º30´ TE DOBLE 45º TE DOBLE ESQUADRA 45º REDUCCIO EXT. EXCENTRICA TAP REDUCCIO SIMPLE TAP REDUCCIO DOBLE TAP REGISTRE ROSCAT

14 Tipos de accesorios: Mas ejemplos PVC ACCESORIOS PRESION Codo 87º30´ ManguitoTE 87º30´ TE RED. 87º30´ENLACE REDUCCIO TERMINAL ROSCAR. M TERMINAL ROSCAR. H ENLACE PVC MIXTO CASQUILLO PVC BRIDA"LOCA"MANIGUET PORTABRIDES TUBO PVC SE VENDE EN 3 M. Y 5 M. HIDROTUBO GRISHIDROTUBO BLANCO
