1 DISTRIBUCIÓN DE AGUAS BLANCAS
UNIVERSIDAD DE ORIENTE NÚCLEO BOLIVAR ESCUELA DE CIENCIAS DE LA TIERRA DEPARTAMENTO DE INGENIERÍA CIVIL INSTALACIONES PARA EDIFICIOS DISTRIBUCIÓN DE AGUAS BLANCAS Profesor: Carlos Pérez Alcalá Gabriela | C.I: Febres C Eduardo | C.I: Polanco José | C.I: CIUDAD BOLIVAR . NOVIEMBRE 2012

2 Sistema de distribución de aguas blancas

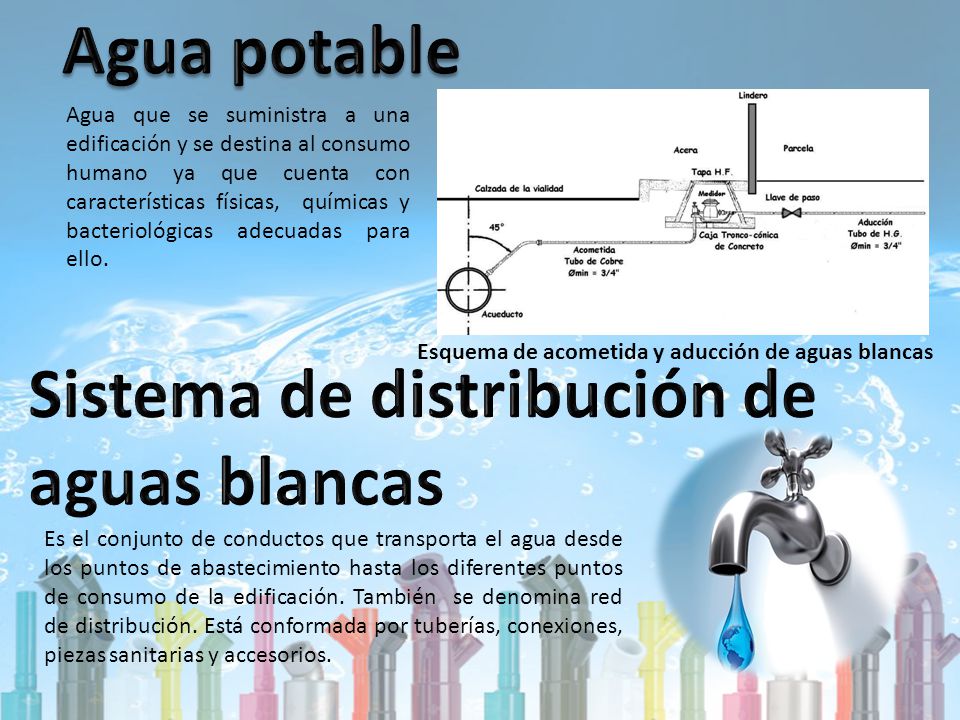

Agua potable Agua que se suministra a una edificación y se destina al consumo humano ya que cuenta con características físicas, químicas y bacteriológicas adecuadas para ello. Esquema de acometida y aducción de aguas blancas Sistema de distribución de aguas blancas Es el conjunto de conductos que transporta el agua desde los puntos de abastecimiento hasta los diferentes puntos de consumo de la edificación. También se denomina red de distribución. Está conformada por tuberías, conexiones, piezas sanitarias y accesorios.

3 Formas de trazado de la red de distribución en las edificaciones

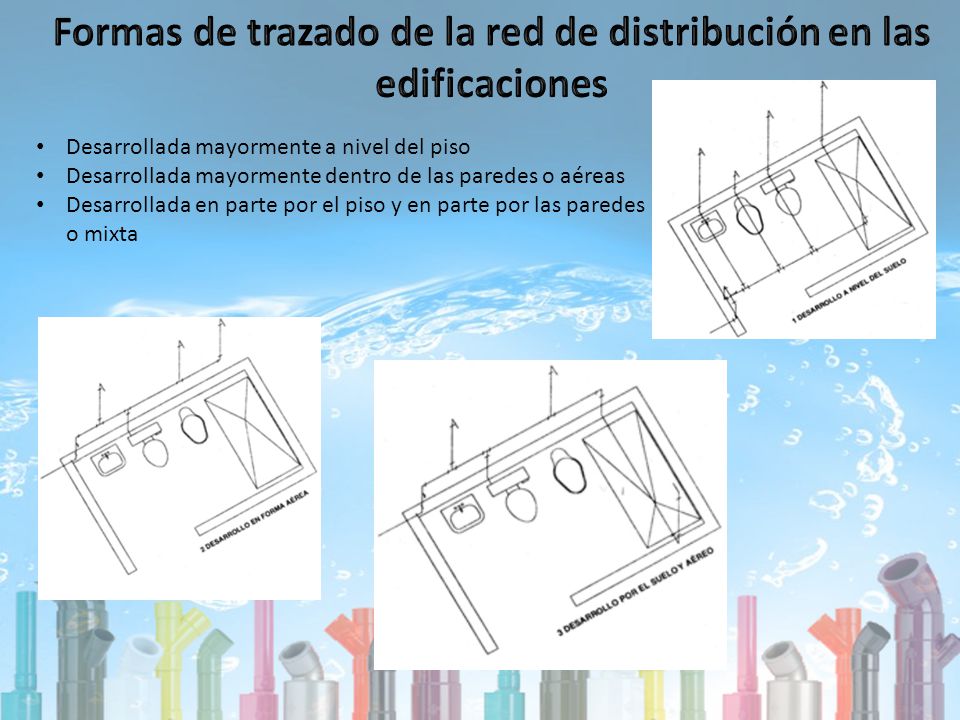

Desarrollada mayormente a nivel del piso Desarrollada mayormente dentro de las paredes o aéreas Desarrollada en parte por el piso y en parte por las paredes o mixta

4 Aspectos a considerar en el diseño de la red
Influenciado por varios aspectos: Presión existente de la red urbana en la zona Altura de la edificación Uso de la edificación Técnicos Inversión inicial del sistema Costo de mantenimiento (de acuerdo al nivel de ingresos del usuario) Económicos Criterios a considerar El trazado debe efectuarse considerando la distribución más adecuada para el tipo de suministro existente. Establecer recorridos cortos y eficientes a fin de reducir las longitudes de tuberías y seleccionar los diámetros adecuados para conducir los caudales dentro de las velocidades permisibles a fin de reducir las pérdidas de carga hidráulica en su recorrido por la tubería. Racionalizar la utilización de piezas de conexión con lo cual se reducirá el costo y se hará más eficiente el funcionamiento hidráulico minimizando las pérdidas de carga de la red. Sectorizar la red utilizando llaves de paso para cada zona de consumo de agua potable.

5 Aspectos a considerar en el diseño de la red

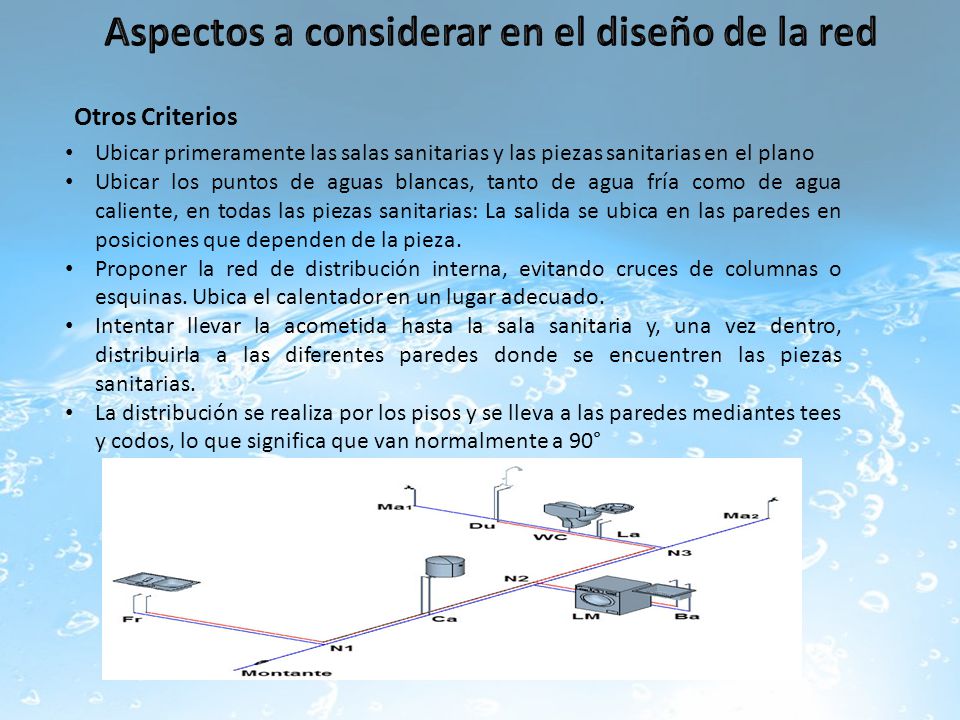

Otros Criterios Ubicar primeramente las salas sanitarias y las piezas sanitarias en el plano Ubicar los puntos de aguas blancas, tanto de agua fría como de agua caliente, en todas las piezas sanitarias: La salida se ubica en las paredes en posiciones que dependen de la pieza. Proponer la red de distribución interna, evitando cruces de columnas o esquinas. Ubica el calentador en un lugar adecuado. Intentar llevar la acometida hasta la sala sanitaria y, una vez dentro, distribuirla a las diferentes paredes donde se encuentren las piezas sanitarias. La distribución se realiza por los pisos y se lleva a las paredes mediantes tees y codos, lo que significa que van normalmente a 90°

6 Tuberías Acero inoxidable Acero Galvanizado Cobre Plástico P.V.C.

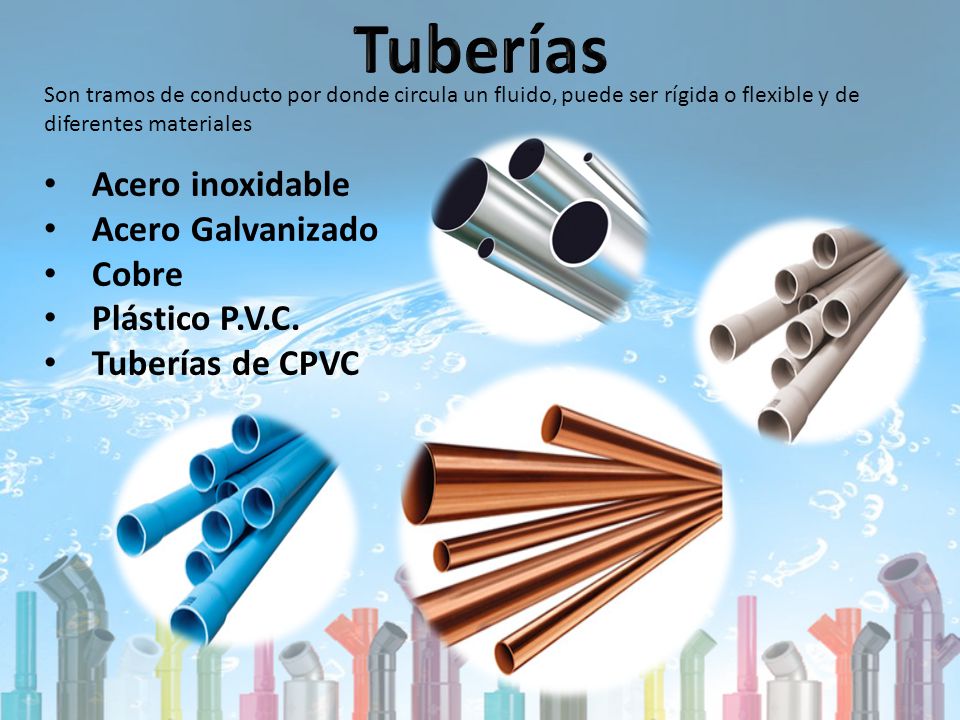

Son tramos de conducto por donde circula un fluido, puede ser rígida o flexible y de diferentes materiales Acero inoxidable  Acero Galvanizado  Cobre  Plástico P.V.C. Tuberías de CPVC

7 Uniones o Juntas Uniones en PVC Soldadas Roscadas

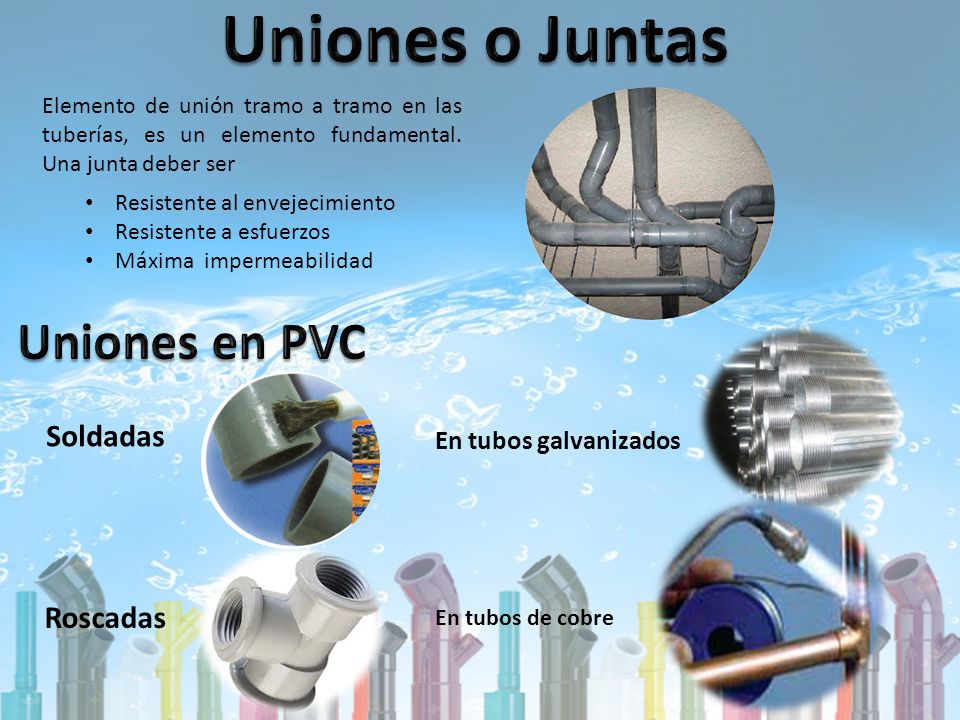

Elemento de unión tramo a tramo en las tuberías, es un elemento fundamental. Una junta deber ser Resistente al envejecimiento Resistente a esfuerzos Máxima impermeabilidad Uniones en PVC Soldadas En tubos galvanizados Roscadas En tubos de cobre

8 PAVCO TUBOSISTEMAS PRESIÓN PVC PAVCO

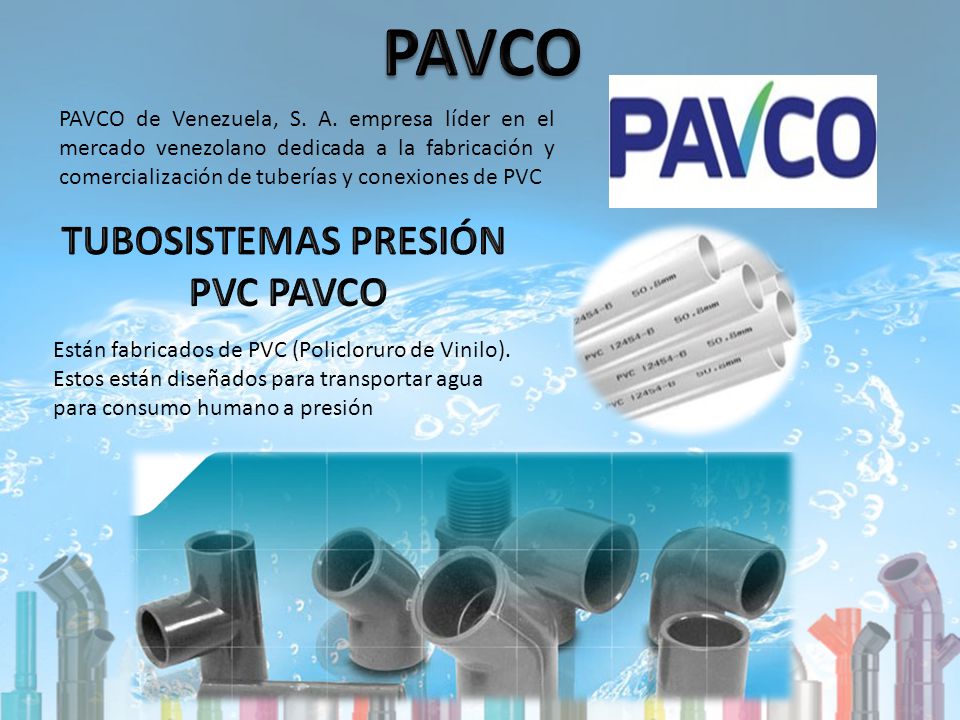

PAVCO de Venezuela, S. A. empresa líder en el mercado venezolano dedicada a la fabricación y comercialización de tuberías y conexiones de PVC TUBOSISTEMAS PRESIÓN PVC PAVCO Están fabricados de PVC (Policloruro de Vinilo). Estos están diseñados para transportar agua para consumo humano a presión

9 Ventajas Menores pérdidas de presión Liviano Facilidad de Instalación
Vida Útil Propiedades químicas: Auto extinguible Económicos Resistentes a la presión Resistencia a la Corrosión Interna Resistencia a la Corrosión Externa Libre de Olor, Sabor o Toxicidad Químicamente Inerte

10 ¿Qué es RDE? Es una norma basada en la relación del diámetro del tubo y el espesor de la pared. En esta norma la presión de trabajo permitida para la tubería de un RDE dado es constante independientemente del diámetro de la misma

11 TUBOSISTEMAS PRESION CPVC PAVCO - AGUA CALIENTE

12 Soldadura - PAVCO Solda Max PVC

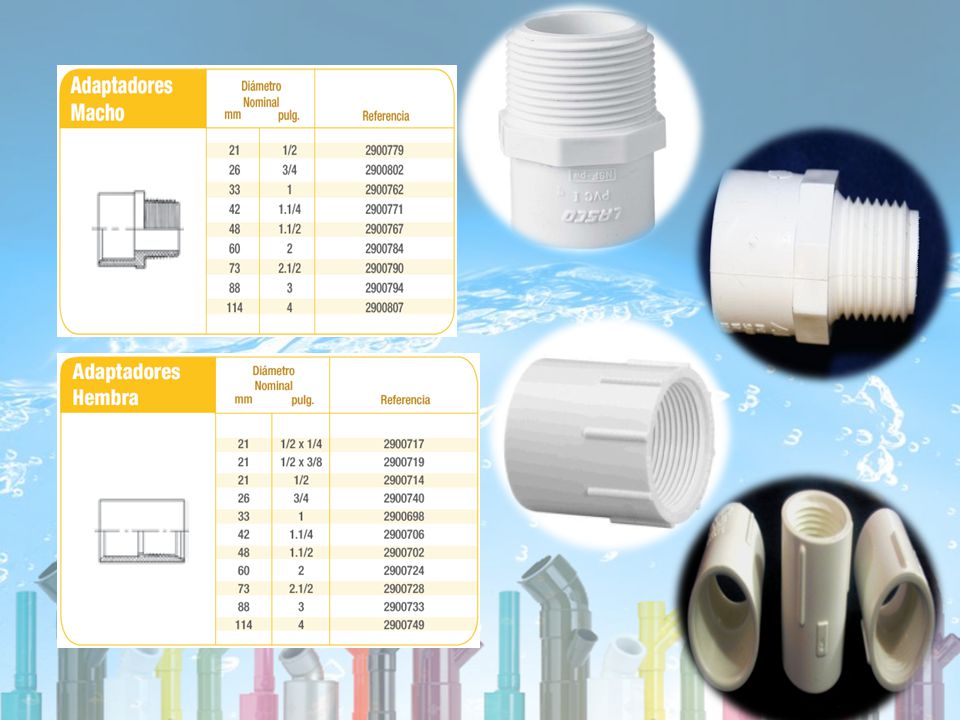

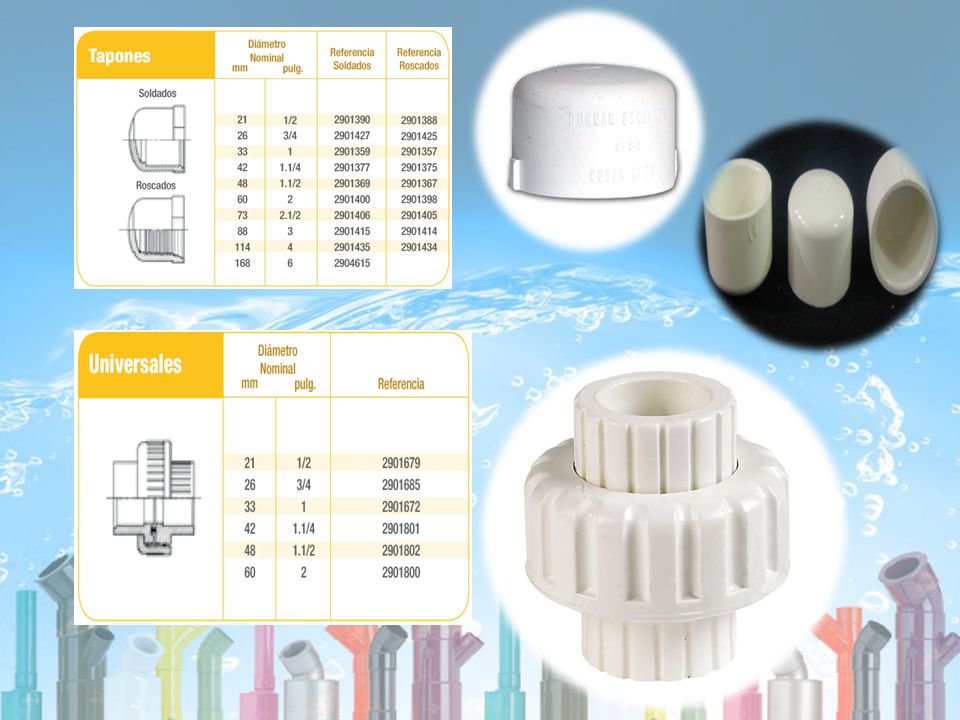

Soldadura Líquida PVC  Soldadura Líquida para Agua Caliente  Limpiador PAVCO Limpia Max Conexiones Elementos que se utilizan para unir dos tramos de tubería y permiten hacer cambios de dirección, de diámetro, ramificaciones y así dar forma a la red de distribución de agua

13

14

15

16

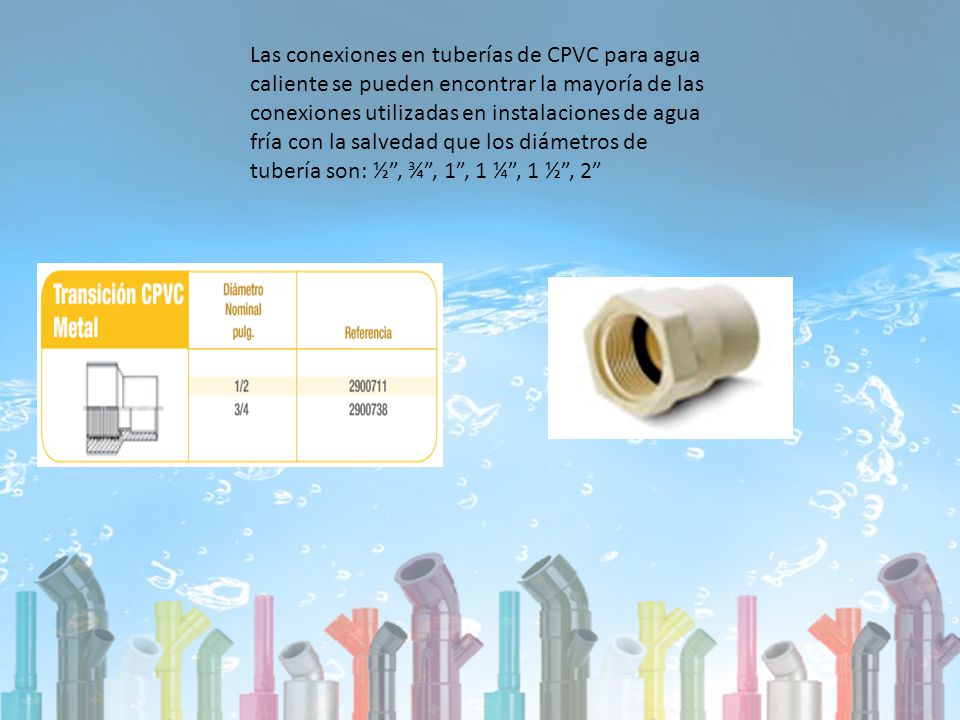

17 Las conexiones en tuberías de CPVC para agua caliente se pueden encontrar la mayoría de las conexiones utilizadas en instalaciones de agua fría con la salvedad que los diámetros de tubería son: ½”, ¾”, 1”, 1 ¼”, 1 ½”, 2”

18 Sistema de producción y distribución de agua caliente.

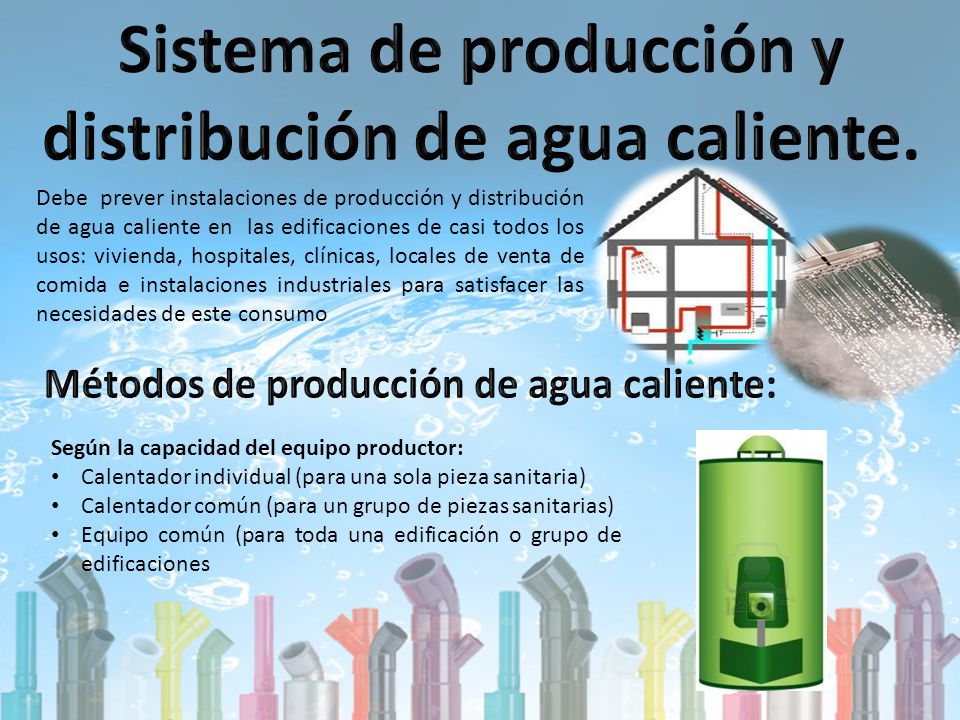

Debe prever instalaciones de producción y distribución de agua caliente en las edificaciones de casi todos los usos: vivienda, hospitales, clínicas, locales de venta de comida e instalaciones industriales para satisfacer las necesidades de este consumo Métodos de producción de agua caliente: Según la capacidad del equipo productor: Calentador individual (para una sola pieza sanitaria) Calentador común (para un grupo de piezas sanitarias) Equipo común (para toda una edificación o grupo de edificaciones

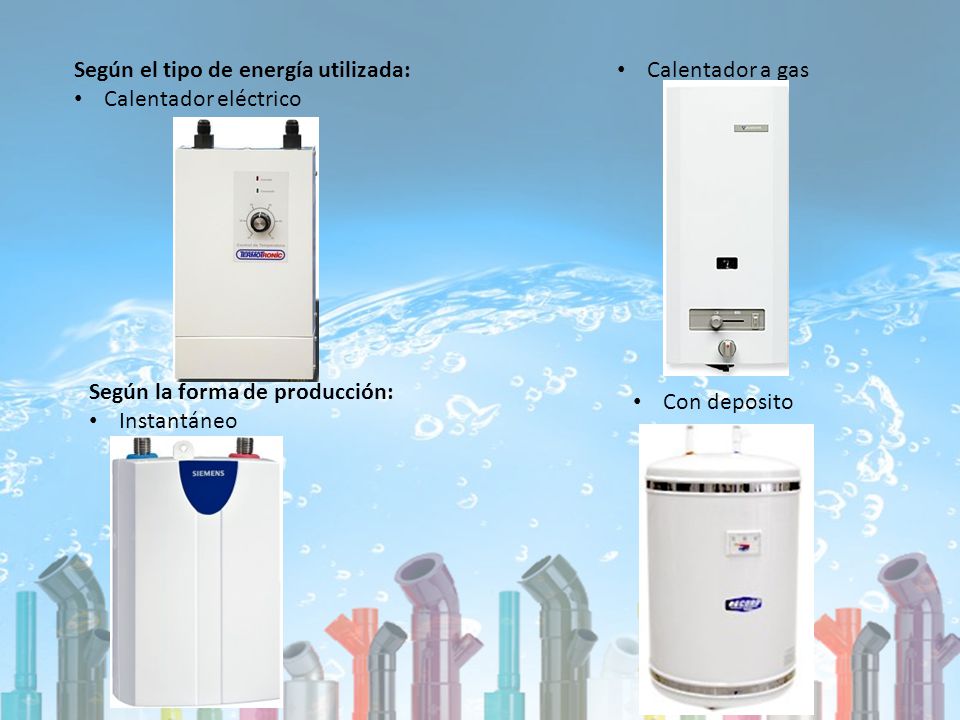

19 Según el tipo de energía utilizada:
Calentador eléctrico Calentador a gas Según la forma de producción: Instantáneo Con deposito

20 Formas de distribución del agua caliente.

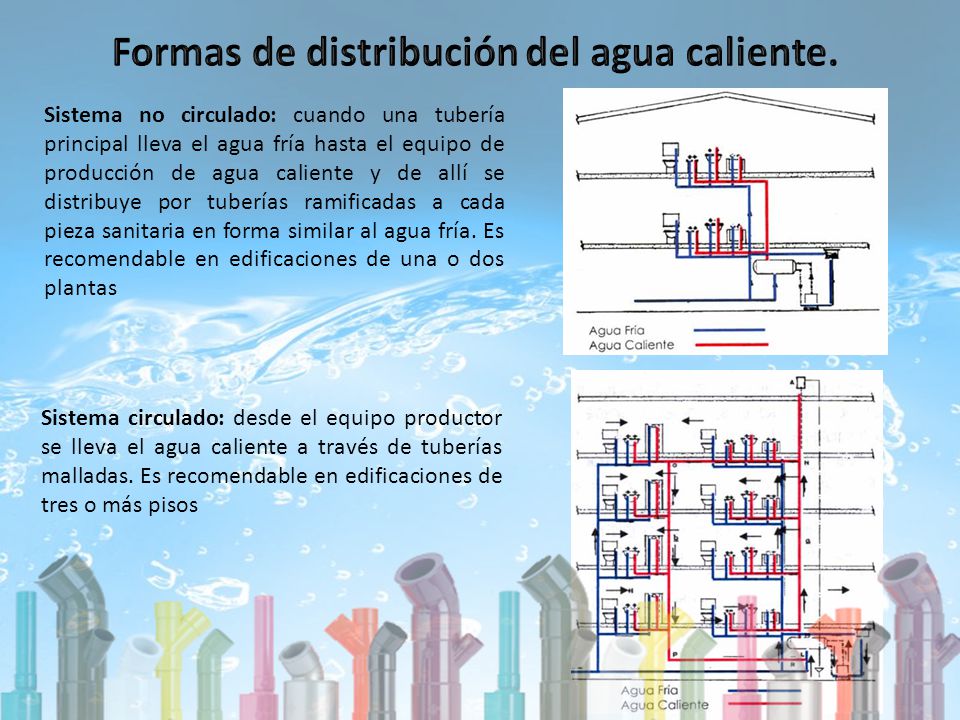

Sistema no circulado: cuando una tubería principal lleva el agua fría hasta el equipo de producción de agua caliente y de allí se distribuye por tuberías ramificadas a cada pieza sanitaria en forma similar al agua fría. Es recomendable en edificaciones de una o dos plantas Sistema circulado: desde el equipo productor se lleva el agua caliente a través de tuberías malladas. Es recomendable en edificaciones de tres o más pisos

21 DOTACIÓN Consumo de agua potable promedio diario de una edificación, se calcularan de acuerdo con el área de la parcela. Estas cifras incluyen dotación doméstica y riesgo de jardín según

22

23 Gaceta Oficial núm. 4044 extraordinario

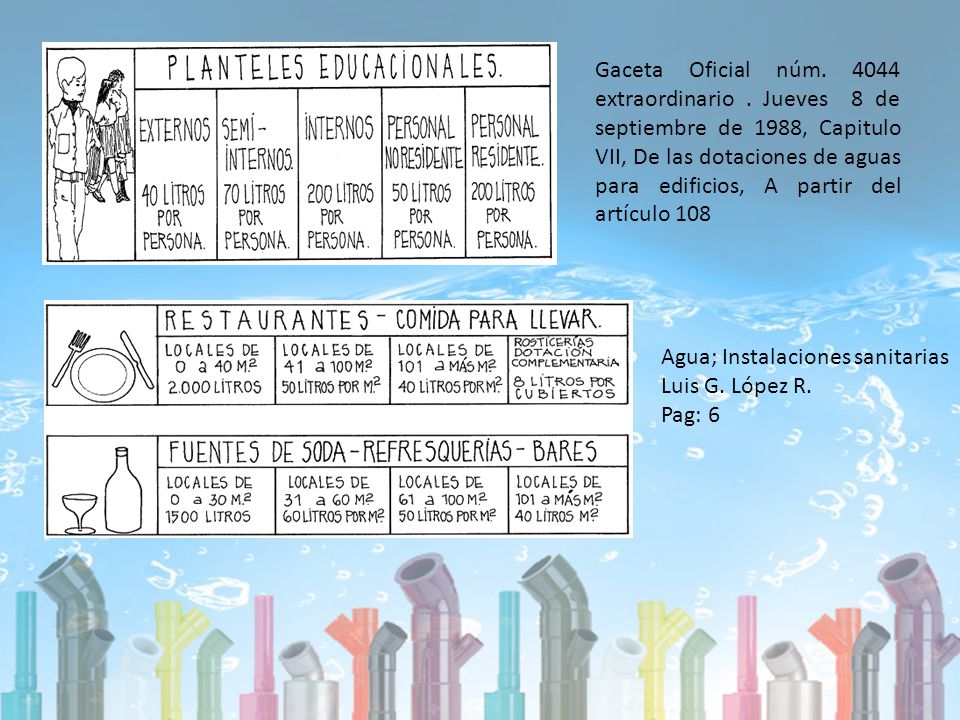

Gaceta Oficial núm extraordinario . Jueves 8 de septiembre de 1988, Capitulo VII, De las dotaciones de aguas para edificios, A partir del artículo 108 Agua; Instalaciones sanitarias Luis G. López R. Pag: 6

24 GASTOS UNIDADES DE GASTO
Agua; Instalaciones sanitarias Luis G. López R. Pag: 12 Es la cantidad de fluido que pasa en una unidad de tiempo 𝐿𝑡𝑠 𝑆𝑒𝑔 UNIDADES DE GASTO Es un numero abstracto que representa la demanda hidráulica de una pieza sanitaria para el cual se ha considerado el gasto requerido para el funcionamiento de la pieza, el tiempo durante su utilización y el intervalo promedio entre operaciones sucesivas. Se asignan a agua fría y caliente.

25 GASTO PROBABLE SIMULTANEO

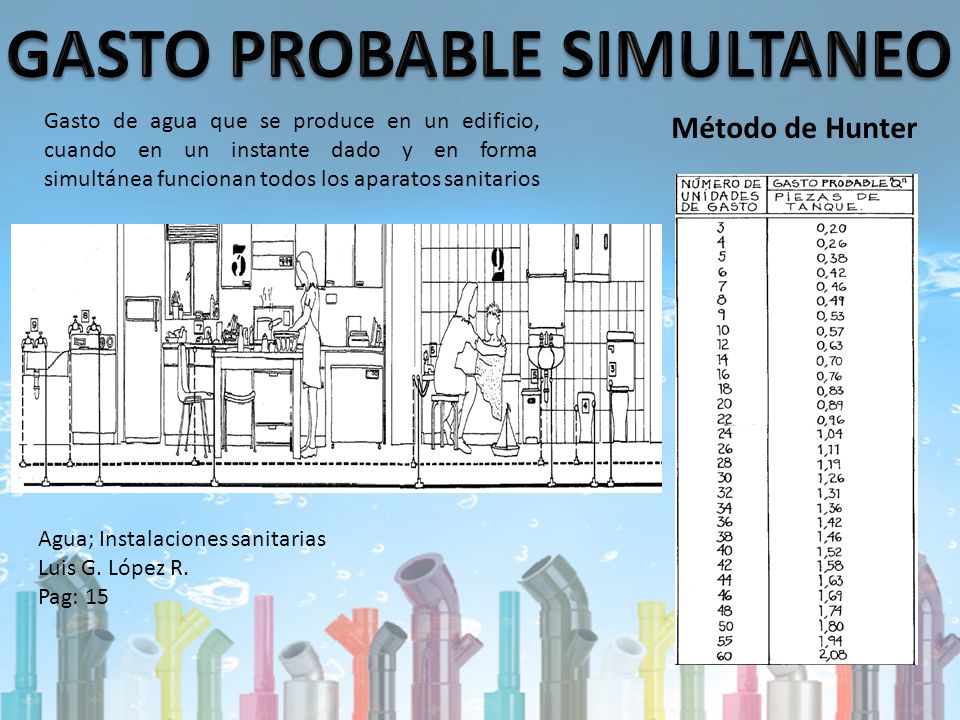

Gasto de agua que se produce en un edificio, cuando en un instante dado y en forma simultánea funcionan todos los aparatos sanitarios Método de Hunter Agua; Instalaciones sanitarias Luis G. López R. Pag: 15

26 LA RUTA CRÍTICA Se considera como ruta critica al recorrido del agua más desfavorable es decir el que pueda producir mayores pérdidas. Normalmente hasta la pieza más alta y más alejada.

27 Red de distribución CALENTADOR MEDIDOR

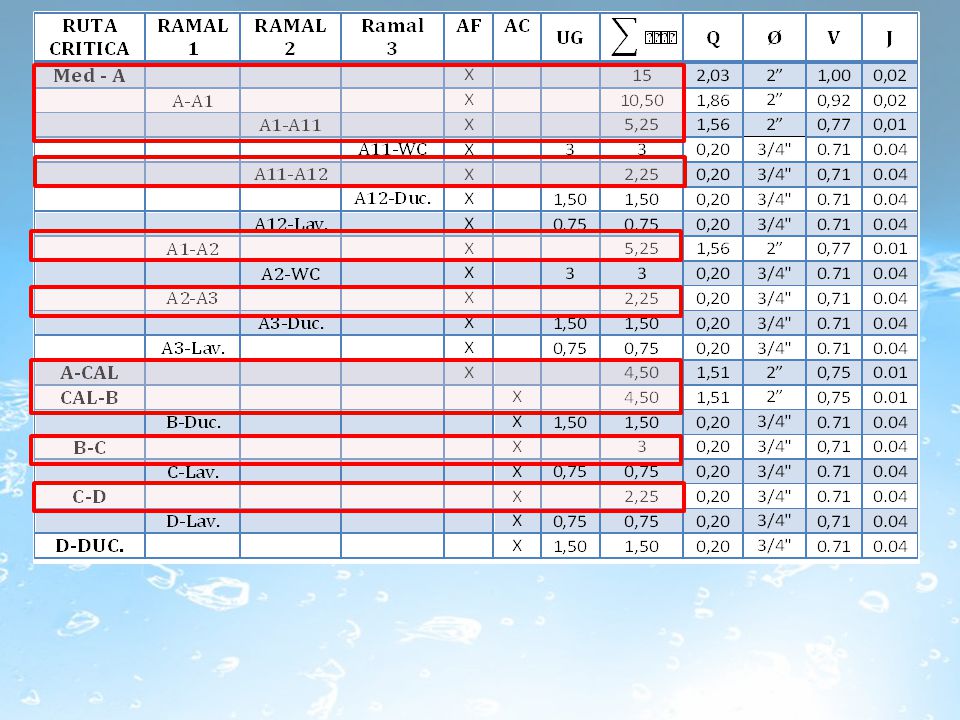

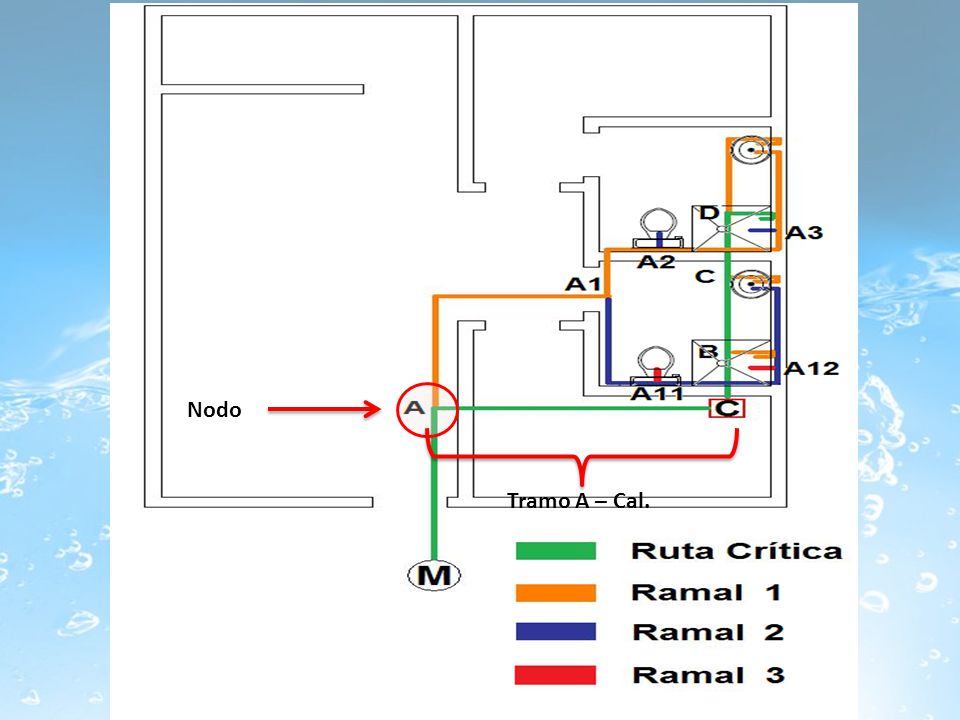

28 Nodo Tramo A – Cal.

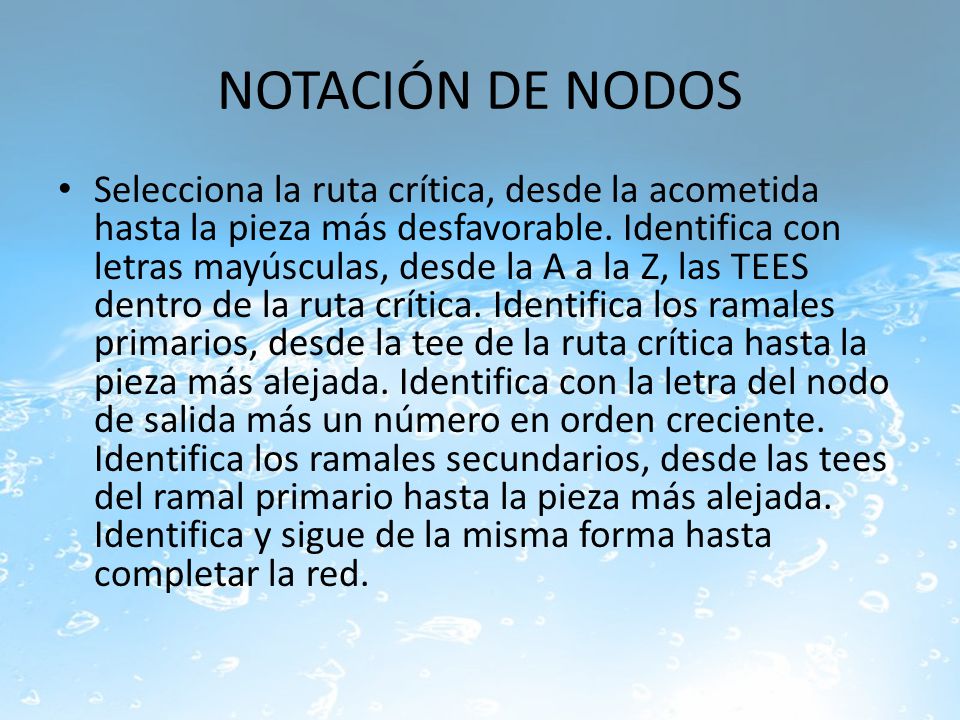

29 NOTACIÓN DE NODOS Selecciona la ruta crítica, desde la acometida hasta la pieza más desfavorable. Identifica con letras mayúsculas, desde la A a la Z, las TEES dentro de la ruta crítica. Identifica los ramales primarios, desde la tee de la ruta crítica hasta la pieza más alejada. Identifica con la letra del nodo de salida más un número en orden creciente. Identifica los ramales secundarios, desde las tees del ramal primario hasta la pieza más alejada. Identifica y sigue de la misma forma hasta completar la red.

30

31

32

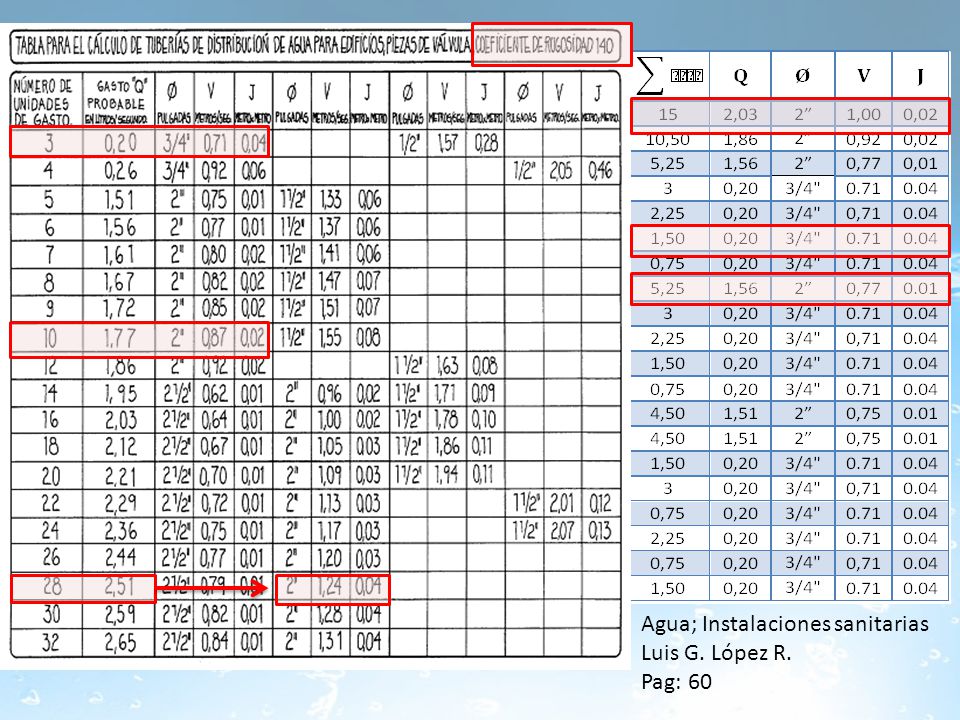

33 Agua; Instalaciones sanitarias
Luis G. López R. Pag: 60

34

35 PROYECTO DE DISTRIBUCION DE AGUA

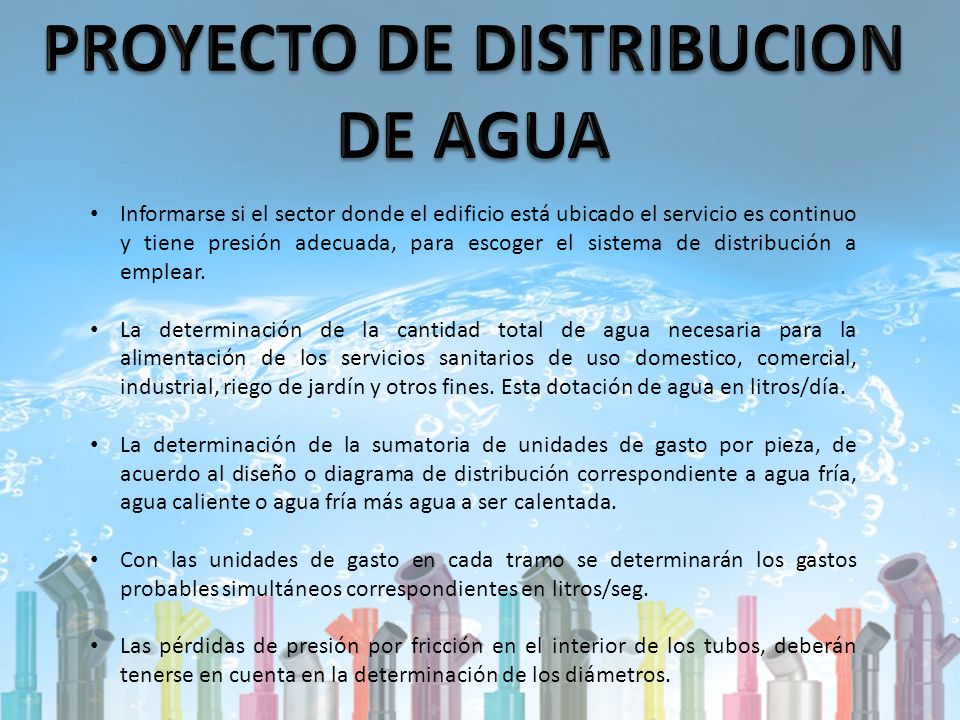

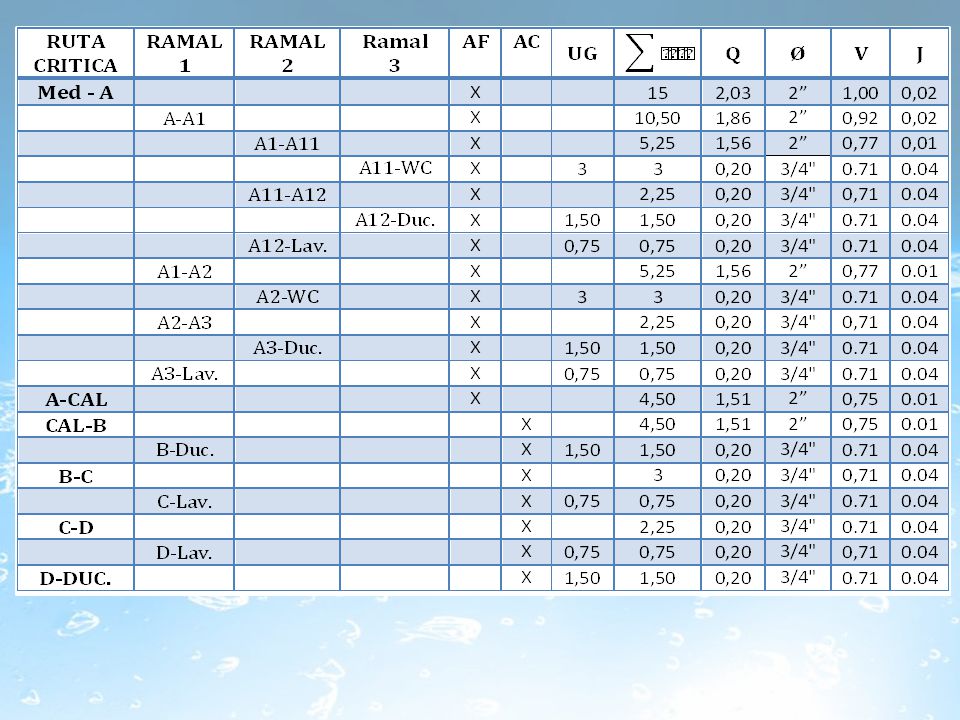

Informarse si el sector donde el edificio está ubicado el servicio es continuo y tiene presión adecuada, para escoger el sistema de distribución a emplear. La determinación de la cantidad total de agua necesaria para la alimentación de los servicios sanitarios de uso domestico, comercial, industrial, riego de jardín y otros fines. Esta dotación de agua en litros/día. La determinación de la sumatoria de unidades de gasto por pieza, de acuerdo al diseño o diagrama de distribución correspondiente a agua fría, agua caliente o agua fría más agua a ser calentada. Con las unidades de gasto en cada tramo se determinarán los gastos probables simultáneos correspondientes en litros/seg. Las pérdidas de presión por fricción en el interior de los tubos, deberán tenerse en cuenta en la determinación de los diámetros.
