Instalaciones en los edificios

Presentación del tema: "Instalaciones en los edificios"— Transcripción de la presentación:

1 Instalaciones en los edificios

2 Abastecimiento de aguas residuales
La instalación de fontanería Las instalaciones que constituyen la canalización de agua desde la distribución urbana hasta los puntos de consumo constituye la instalación de fontanería. El agua caliente sanitaria La producción de agua caliente se puede hacer mediante dos sistemas: individual y central. Consiste en llevar una tubería de agua fría a una caldera, calentador para poder obtener el agua caliente. Regulación de la presión Para abastecer a la población los depósitos se sitúan en una posición alta, ya que este proceso se basa en el experimento de los vasos comunicantes para que se puedan igualar las presiones y el agua pueda subir a los puntos mas altos.

3 Evacuación de aguas residuales
Red de evacuación de la vivienda Para poder evacuar las aguas residuales de los hogares se utiliza: Red general de evacuación del edificio -las bajantes: son canalizaciones verticales encargados de conducir el agua desde los instrumentos sanitarios hasta la parte inferior del edificio. - arquetas: son recipientes que recogen el agua de las bajantes. Red de alcantarillado Recogen las aguas sucias procedentes de edificios lluvia, y las conduce mediante depuradoras a las estaciones depuradoras. las tuberías aparatos sanitarios arquetas bajantes

4 Instalación eléctrica
Acometida Es la parte de la red de distribución general con el edificio. Se realiza mediante un tubo enterrado que aloja los cables correspondientes. Instalación de enlace La conexión entre la red de distribución y la instalación inferior del edificio se llama instalación de enlace. La instalación contiene una caja general de protección, desde donde se realiza la conexión, contadores de consumo de energía, de cada vivienda, y derivaciones individuales, que lleva la electricidad a cada uno de los locales individuales. Instalación interior o receptora La instalación de cada una de las viviendas se inicia desde el cuadro privado de mando y protección y contiene distintos dispositivos de control. Los cables que se usan: -la fase -el neutro -el cable toma tierra

5 Instalación de gas Los gases que utilizamos como el propano, butano, y gas natural son los gases fósiles más limpios. La forma de llegada de los gases a la vivienda depende del tipo de gas: -gases licuados del petróleo: el butano y el propano, dado a que son gases fácilmente licuables a temperatura ambiente, se transportan y al maceran en estado liquido. Al salir del depósito pasan a gas de forma natural. -gases canalizados: el mas empleado es el gas natural una mezcla de gases del subsuelo. Se distribuye a las redes de consumo mediante gaseoductos o por barco y llega a las viviendas por tuberías.

6 Confort térmico Instalaciones de calefacción
Las calefacciones consisten en el reparto de agua caliente por un circuito cerradote tuberías y radiadores. Sus elementos principales son: generador de calor, red de distribución, y radiadores. Instalaciones: -instalaciones convencionales, -instalaciones de energía solar, -instalaciones de suelo radiante -instalaciones de calefacción eléctrica Instalaciones de aire acondicionado Constan de una unidad central con los componentes necesarios para tratar el aire y una red de conductos que lo lleva hasta las dependencias, expulsándolo por las rejillas, el aire vuelve a ser recogido por las rejillas para empezar un nuevo ciclo.

7 Instalaciones audiovisuales
En las viviendas modernas aparte de las comunicaciones de televisión, de radio, nos llegan señales por las líneas de banda ancha otro tipo de conexiones que nos dan servicios de telefonía, Internet, televisión…. Estas instalaciones se componen de equipos, cajas y elementos de conexión que permiten los enlaces entre usuarios y red de alimentación. Tecnologías de acceso Las señales de información y comunicación se transmiten mediante distintas tecnologías de acceso, el sistema de tratamiento de la señal puede ser: -cableadas: utilizan diferentes tipos de cable de transmisión como a red digital, digital asimétrica (adsl) fibra óptica y cable coaxial (hfc). -inalámbricas: utilizan transmisores y receptores de radio para captar señales del espacio radioeléctrico. -acceso inalámbrico local: transmiten información a gran velocidad en un gran radio. -acceso celular: posibilitan la movilidad del usuario.

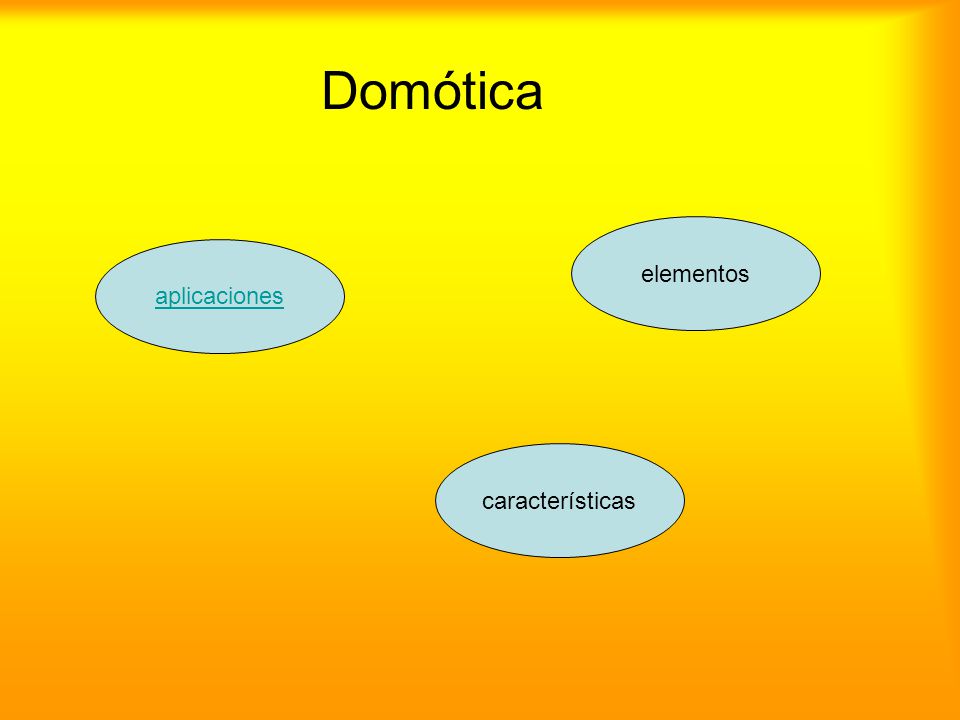

8 Domótica elementos aplicaciones características

9 Aplicaciones de la domótica
Son muchas las mejoras que ofrece la domótica para mejorar las condiciones de habitabilidad en la vivienda: -Consumo de energía: mediante la instalación de programadores y termostatos. -Seguridad: de las personas y de la propia vivienda a través de detectores, alarmas de incendios, fuga de agua o gas.. - Comunicación: con diferentes dispositivos como la red telefónica, video portero….

10 Características de un sistema domótico
Un sistema queda definido por: -ubicación: de los elementos de control. Pueden ser remotos, o de controlar. -medio de transmisión: para intercambiar información, a través de red eléctrica, fibra óptica…. -velocidad: a la que intercambian información los diferentes elementos del sistema. -protocolo de comunicaciones: lenguaje empleado entre los diferentes elementos.

11 Elementos de sistemas domóticos
Un sistema domotico dispone de una red de comunicaciones que permiten la interconexión de una serie de elementos que obtienen información sobre el entorno doméstico y transmite señales a la unidad central. Sus elementos son: -Sensor: es el elemento de entrada que esta en contacto con el entorno, como sensores de luz, temperatura…. -Actuador: es la salida, que realiza una acción determinada, como saltar las duchas en una alarma de incendios. -Controlador: gestiona el sistema al llegarle la información del sensor y manda una orden al actuador.

12 Arquitectura bioclimática
La arquitectura bioclimática pretende adaptar el clima al entorno de la casa para buscar una adecuación térmica y conseguir ahorrar costes y energía. Las características básicas de una casa bioclimática son: Ubicación de la vivienda: para conseguir un mayor ahorro de energía y favorecer la iluminación natural. Aislamiento de ventanas, muro y tejado: el aislamiento térmico del interior al exterior y viceversa se consigue con aislantes naturales en tejados y muros. Aislamiento mediante vegetación: setos, arbustos enredaderas, ubicados en lugares adecuados proporcionan aislamiento contra el frío. Los árboles de hoja caduca ofrecen protección en verano y en invierno dejan pasar la radiación solar. Protección de la radiación solar: las ventanas y patios bien orientados proporcionan que la radiación solar entre directamente y pueda calentar en invierno ahorrando calefacción, y en verano objetos como toldos o persianas evitan ganancias de calor.

13 FIN
