Instalaciones Viviendas

Presentación del tema: "Instalaciones Viviendas"— Transcripción de la presentación:

1 Instalaciones Viviendas
ELECTRICIDAD GAS AGUA CALEFACCION

2 ELECTRICIDAD EN CASA INTENSIDAD: caudal de electrones que circulan por un conductor. TENSION: fuerza que origina que se muevan los electrones RESISTENCIA: oposición que ofrece un cuerpo al paso de los electrones INTENSIDAD = I TENSION = V RESISTENCIA = R A (amperios) Voltios (V) Ohmios (Ω)

3 TIPOS DE CORRIENTE CORRIENTE CONTINUA: proviene de las pilas y baterías. Los electrones circulan en un solo sentido. CORRIENTE ALTERNA: proviene de la red de distribución. El sentido de los electrones cambia cincuenta veces por segundo. 50 Hz

4 POTENCIA DEFINICION: la capacidad que tiene un elemento o un aparato para desarrollar un trabajo en un tiempo determinado. Se mide en vatios (W) P = V x I

5 Ejercicio

6 Grados de electrificación
El reglamento electrotécnico de baja tensión (REBT) establece dos grados dependiendo del grado de utilización que se desee alcanzar. Electrificación básica: Una potencia no inferior a 5750 W a 230 v, para cubrir las necesidades primarias, independientemente de la potencia a contratar por el usuario Electrificación elevada: una potencia no inferior a 9200W , para cubrir necesidades básicas y calefacción o aire acondicionado, o cuando la superficie es de 160m2.

7 Ejercicios 2 Realizar ejercicios 8 y 9 del link ejercicios de la wiki

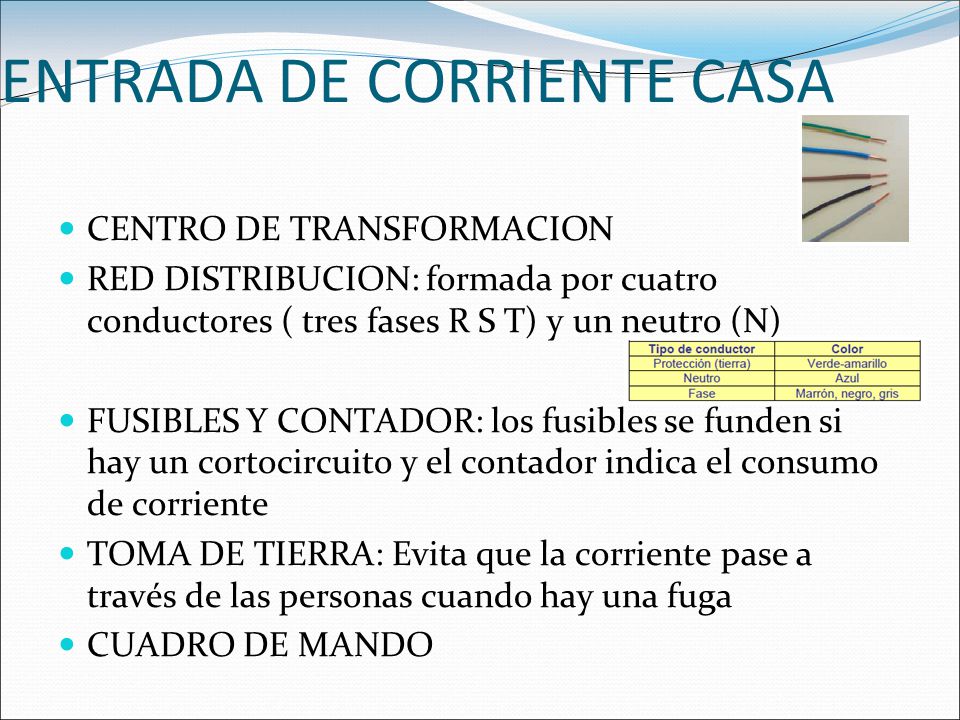

8 ENTRADA DE CORRIENTE CASA
CENTRO DE TRANSFORMACION RED DISTRIBUCION: formada por cuatro conductores ( tres fases R S T) y un neutro (N) FUSIBLES Y CONTADOR: los fusibles se funden si hay un cortocircuito y el contador indica el consumo de corriente TOMA DE TIERRA: Evita que la corriente pase a través de las personas cuando hay una fuga CUADRO DE MANDO

9 Cuadro de Mando ICP: Interruptor de control de potencia: desconecta la instalación cuando consumimos mas corriente de la contratada. ID: origina la apertura automática de la instalación cuando detecta una fuga de corriente PIA: desconectan y protegen cada uno de los diferentes circuitos

10 Ahorro de energia

11 Ejercicio

12 Solucion

13 Instalaciones : tuberias
Ver miniunidades (hacer ejercicios)de tecno y los enlace de sistemas de calefaccion (por partes) también hacer los test en casa.

14 Agua Partes: Toma: une la red agua con la instalación interior
Instalación interior: corresponde a cada vivienda Tuberia entrada : lugar alto Llave de paso: lugar accesible Ramales: distribuyen por sanitarios y grifos (con su llave de paso)

15 Gas Se utiliza para la calefacción y cocina Tipos:
bombonas fijas o recargables Tuberías del exterior Instalación correcta no tiene fugas y tiene buena ventilación (dos rejillas) Llama azul y estable Revisar la caducidad de las gomas del gas

16 Condiciones Ambientales
Calefacción : calentar aire Refrigeración : bajar la temperatura Climatización: temperatura, humedad y velocidad aire agradables

17 Sistemas calefacción Calefacción central Calefacción aire caliente
Calefacción suelo radiante Calefacción acumuladores
