1 “ SISTEMAS Y MAQUINAS DE FLUIDOS” ING. GÓMEZ FLORES FERNANDO INTEGRANTES DEL EQUIPO: OSORIO GARCÍA LUIS ENRIQUE RAFAEL GALVÁN SAN PEDRO JORDI ***CLASIFICACION DE TRANSMISIONES HIDRAULICAS ****

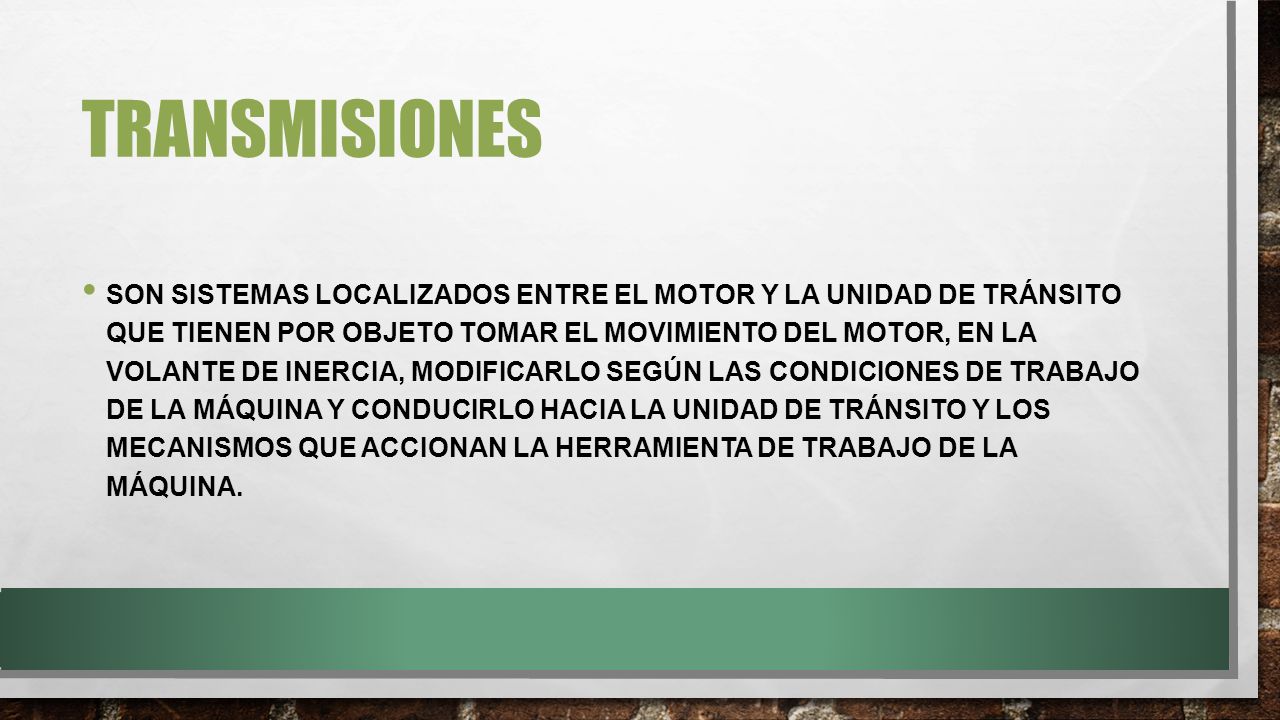

2 TRANSMISIONES SON SISTEMAS LOCALIZADOS ENTRE EL MOTOR Y LA UNIDAD DE TRÁNSITO QUE TIENEN POR OBJETO TOMAR EL MOVIMIENTO DEL MOTOR, EN LA VOLANTE DE INERCIA, MODIFICARLO SEGÚN LAS CONDICIONES DE TRABAJO DE LA MÁQUINA Y CONDUCIRLO HACIA LA UNIDAD DE TRÁNSITO Y LOS MECANISMOS QUE ACCIONAN LA HERRAMIENTA DE TRABAJO DE LA MÁQUINA.

3 LAS TRANSMISIONES CUMPLEN, ENTONCES, LAS FUNCIONES DE CAPTACIÓN, MODIFICACIÓN Y CONDUCCIÓN DEL MOVIMIENTO ENTREGADO POR EL MOTOR EN LA VOLANTE DE INERCIA.

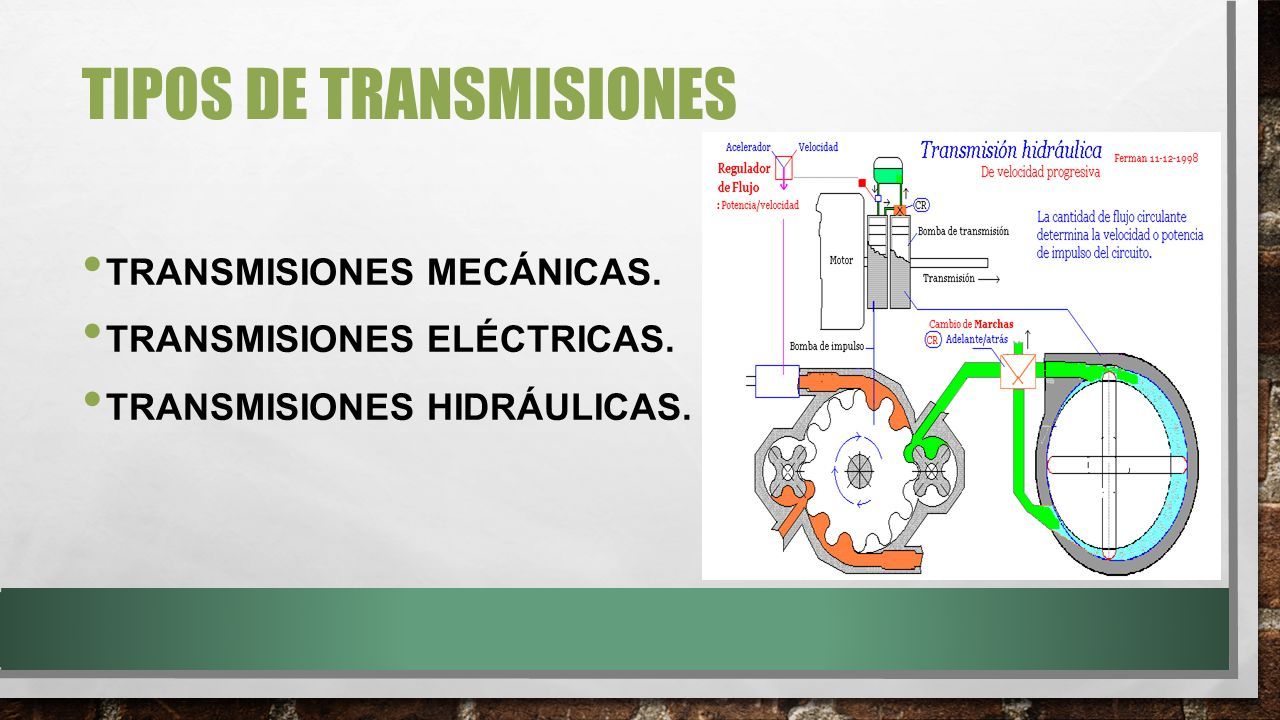

4 TIPOS DE TRANSMISIONES TRANSMISIONES MECÁNICAS. TRANSMISIONES ELÉCTRICAS. TRANSMISIONES HIDRÁULICAS.

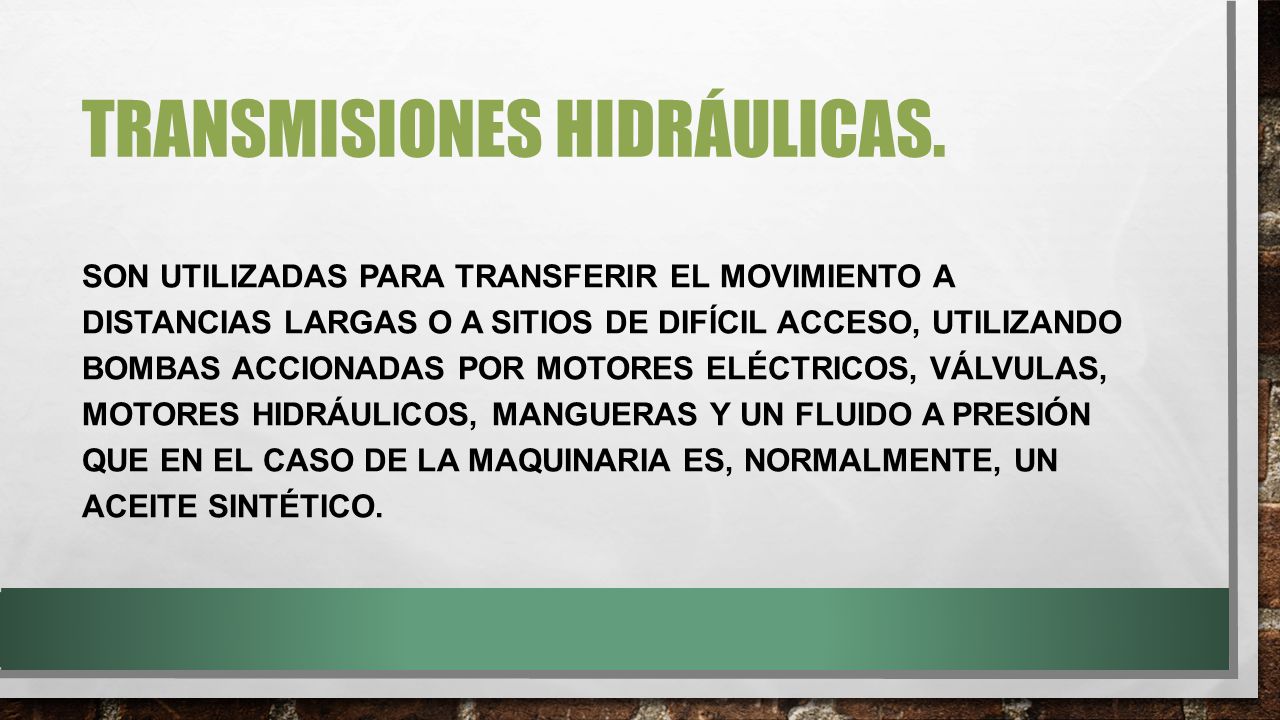

5 SON UTILIZADAS PARA TRANSFERIR EL MOVIMIENTO A DISTANCIAS LARGAS O A SITIOS DE DIFÍCIL ACCESO, UTILIZANDO BOMBAS ACCIONADAS POR MOTORES ELÉCTRICOS, VÁLVULAS, MOTORES HIDRÁULICOS, MANGUERAS Y UN FLUIDO A PRESIÓN QUE EN EL CASO DE LA MAQUINARIA ES, NORMALMENTE, UN ACEITE SINTÉTICO.

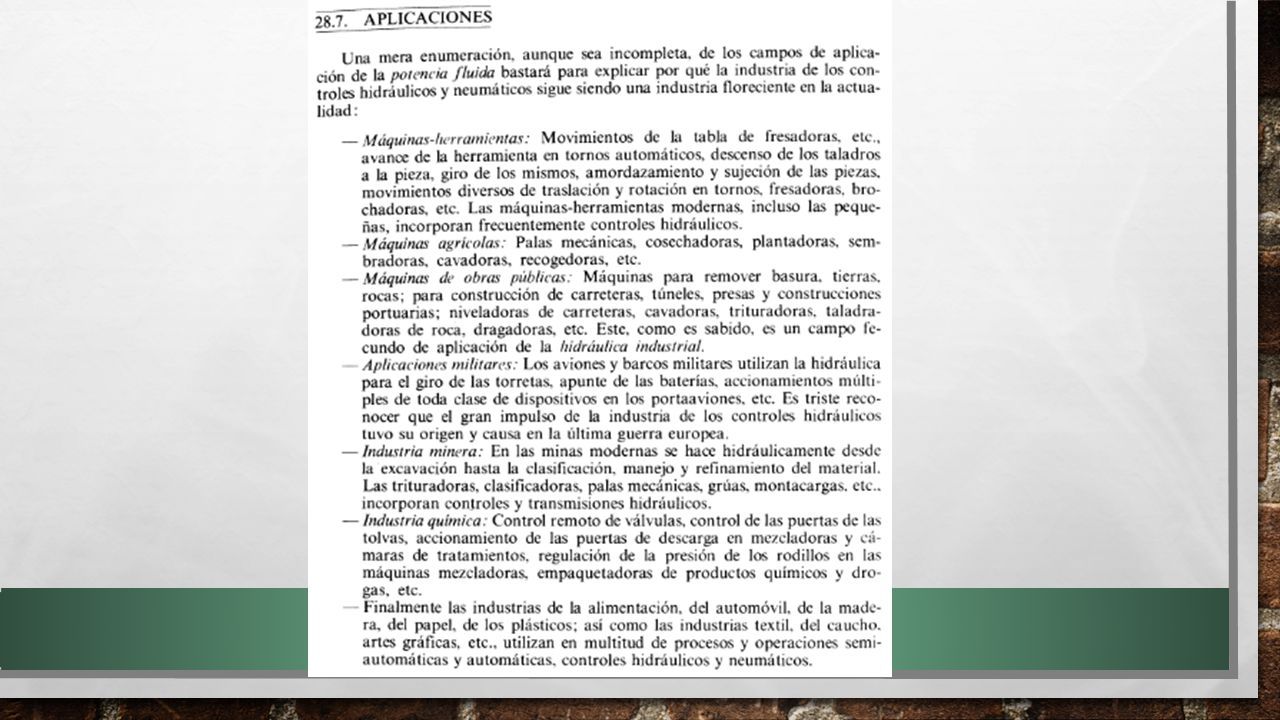

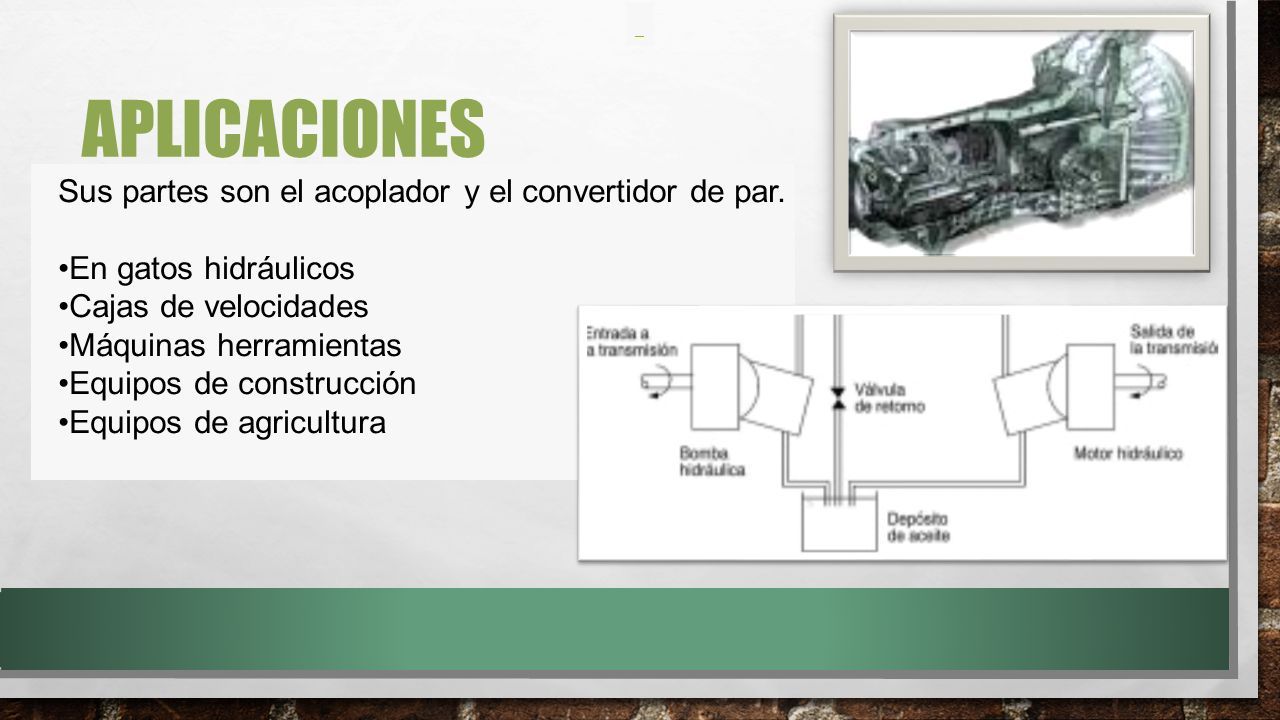

6 APLICACIONES Sus partes son el acoplador y el convertidor de par. En gatos hidráulicos Cajas de velocidades Máquinas herramientas Equipos de construcción Equipos de agricultura

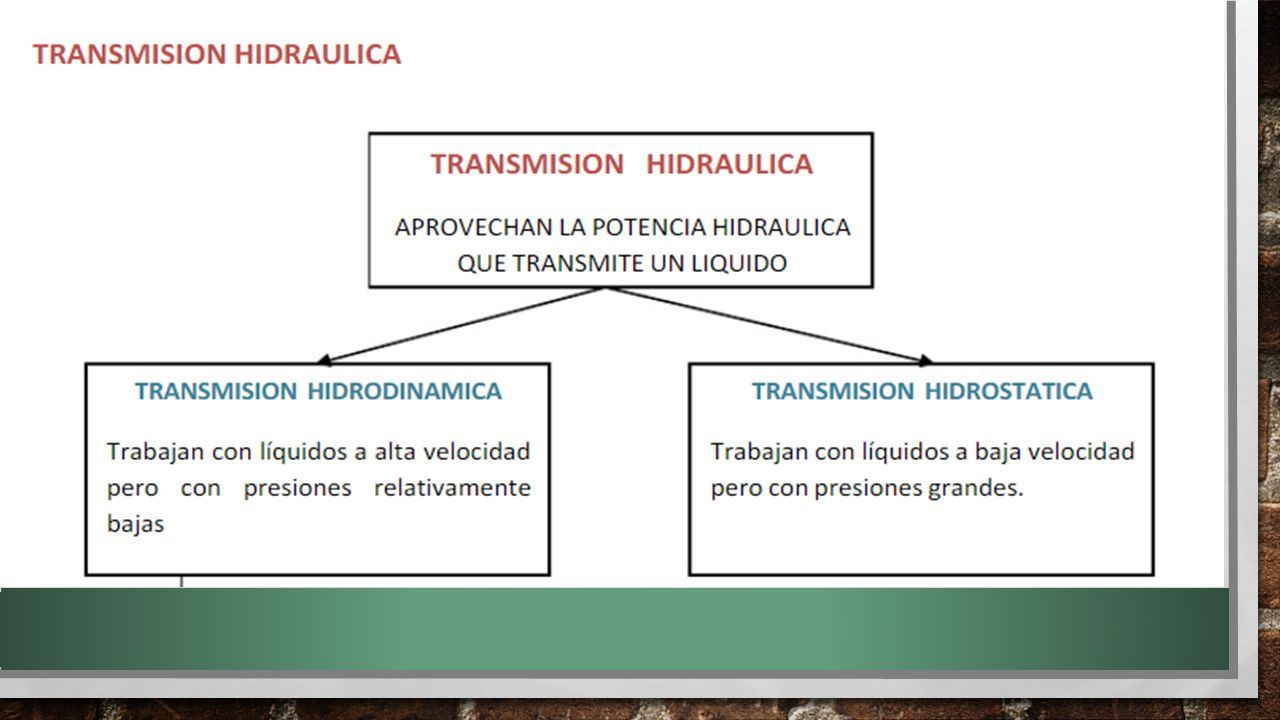

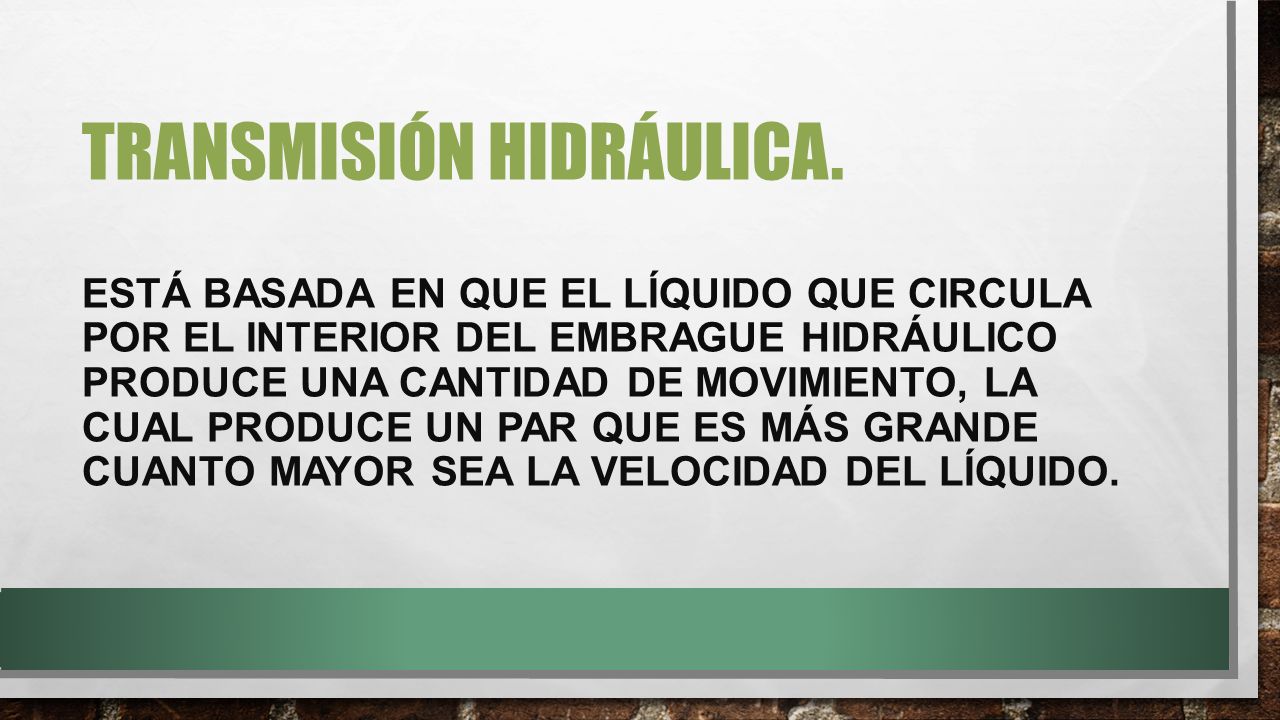

7 TRANSMISIÓN HIDRÁULICA. ESTÁ BASADA EN QUE EL LÍQUIDO QUE CIRCULA POR EL INTERIOR DEL EMBRAGUE HIDRÁULICO PRODUCE UNA CANTIDAD DE MOVIMIENTO, LA CUAL PRODUCE UN PAR QUE ES MÁS GRANDE CUANTO MAYOR SEA LA VELOCIDAD DEL LÍQUIDO.

8

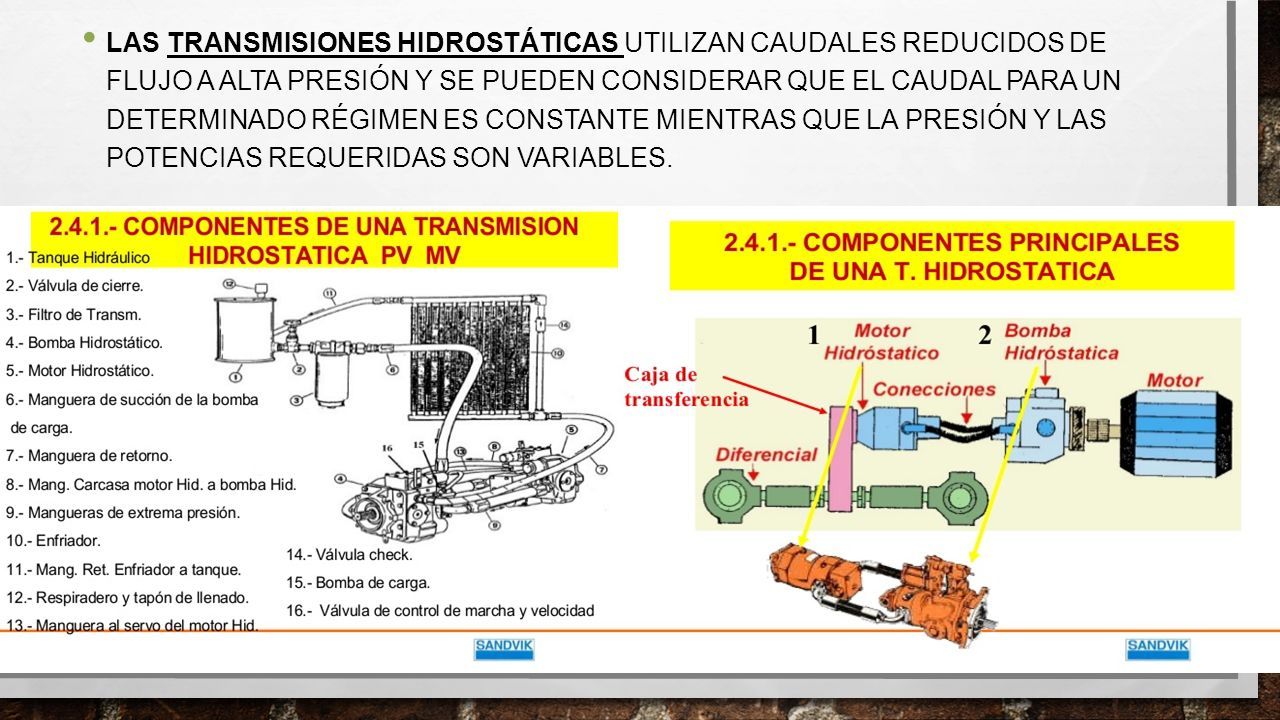

9 LAS TRANSMISIONES HIDROSTÁTICAS UTILIZAN CAUDALES REDUCIDOS DE FLUJO A ALTA PRESIÓN Y SE PUEDEN CONSIDERAR QUE EL CAUDAL PARA UN DETERMINADO RÉGIMEN ES CONSTANTE MIENTRAS QUE LA PRESIÓN Y LAS POTENCIAS REQUERIDAS SON VARIABLES.

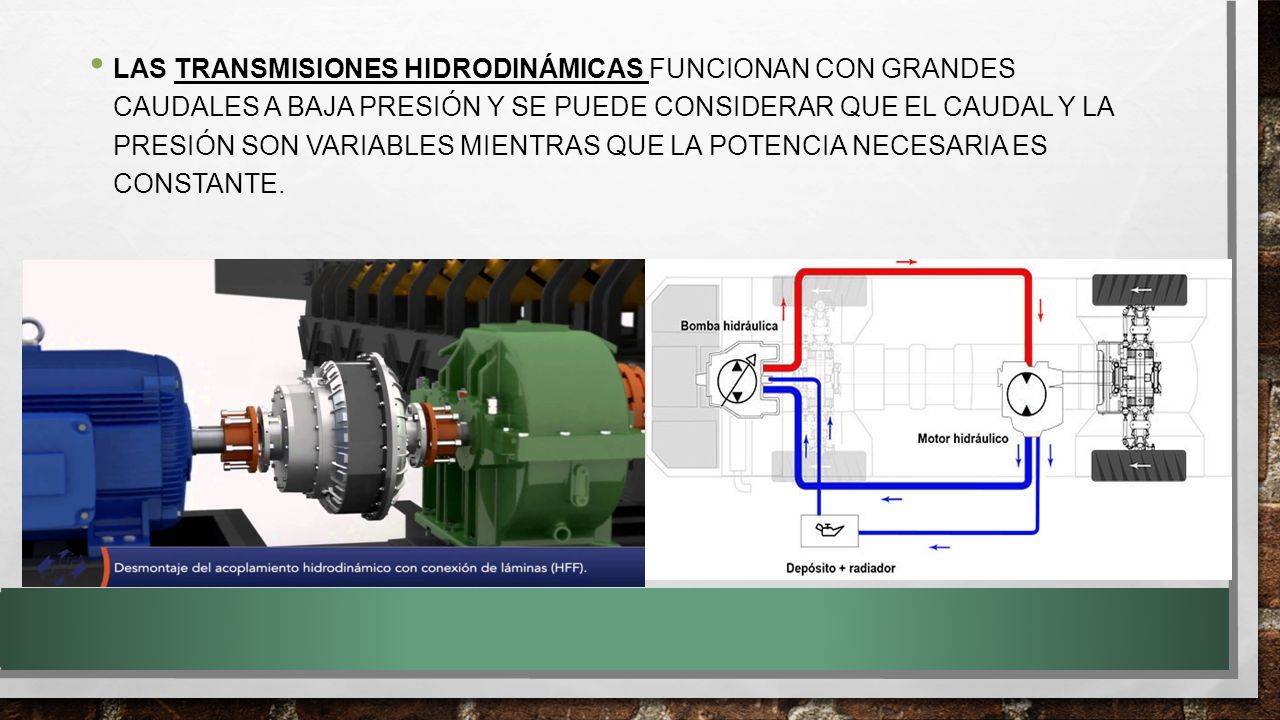

10 LAS TRANSMISIONES HIDRODINÁMICAS FUNCIONAN CON GRANDES CAUDALES A BAJA PRESIÓN Y SE PUEDE CONSIDERAR QUE EL CAUDAL Y LA PRESIÓN SON VARIABLES MIENTRAS QUE LA POTENCIA NECESARIA ES CONSTANTE.

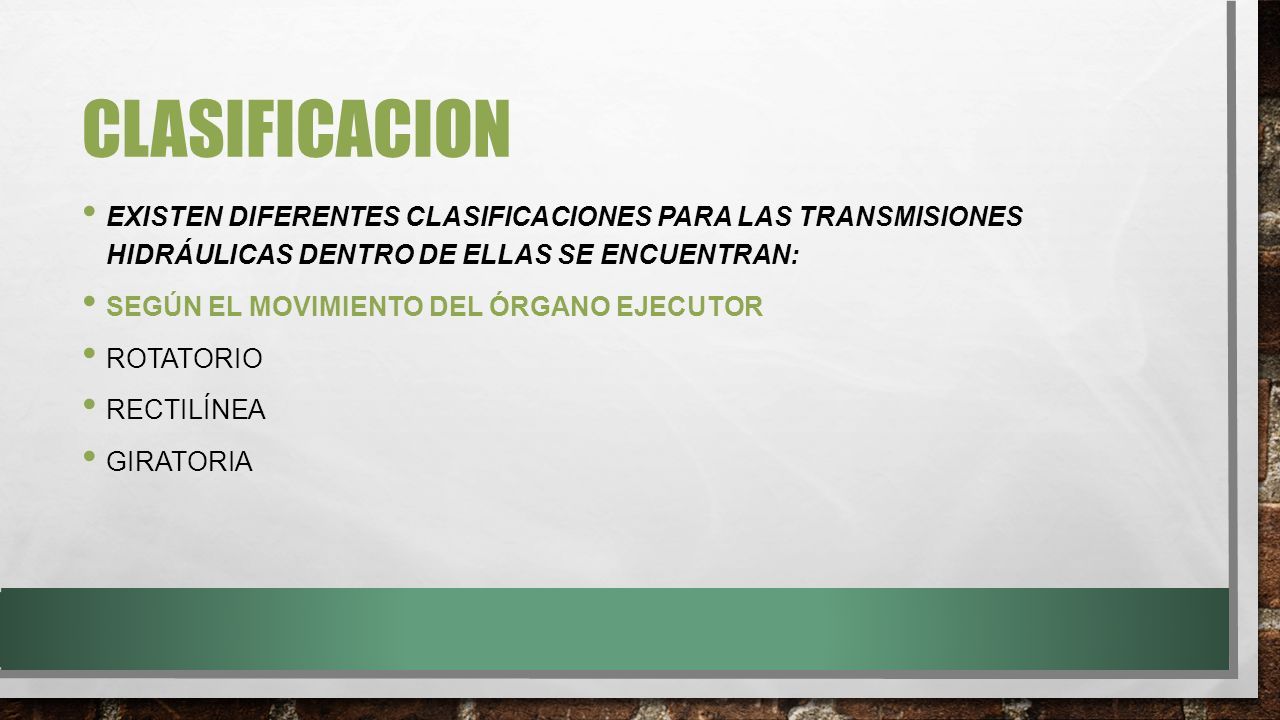

11 CLASIFICACION EXISTEN DIFERENTES CLASIFICACIONES PARA LAS TRANSMISIONES HIDRÁULICAS DENTRO DE ELLAS SE ENCUENTRAN: SEGÚN EL MOVIMIENTO DEL ÓRGANO EJECUTOR ROTATORIO RECTILÍNEA GIRATORIA

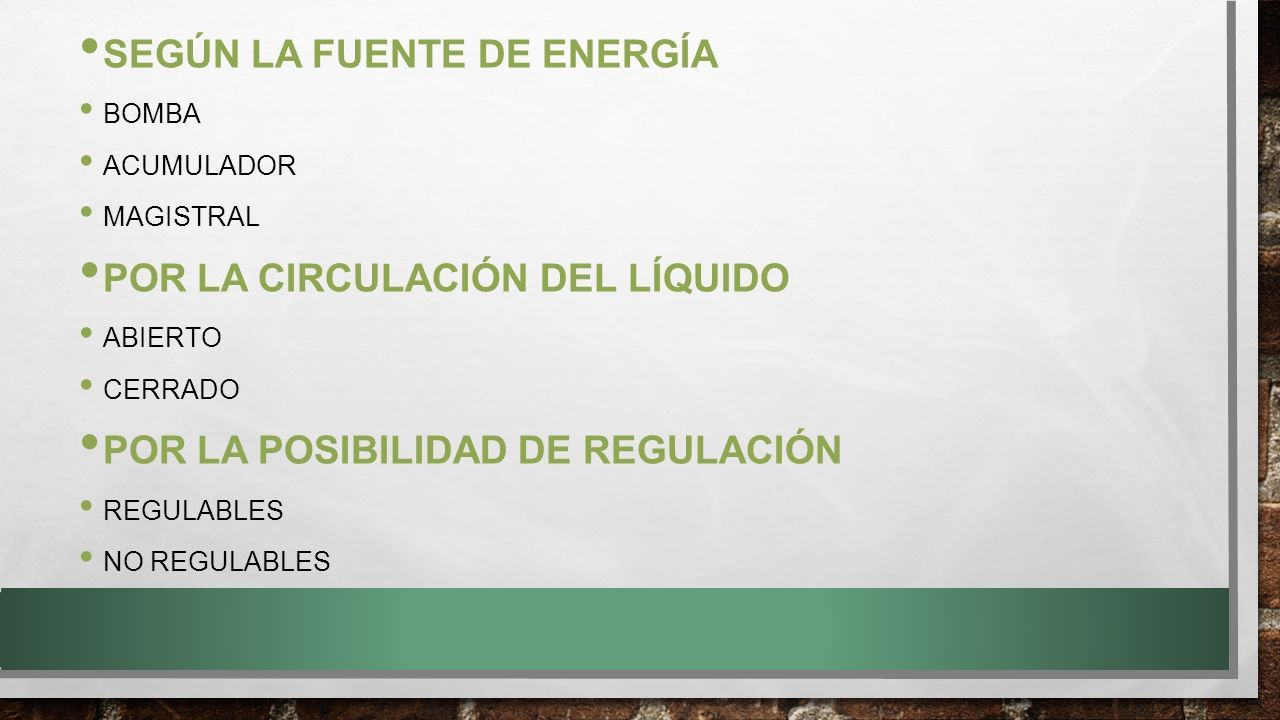

12 SEGÚN LA FUENTE DE ENERGÍA BOMBA ACUMULADOR MAGISTRAL POR LA CIRCULACIÓN DEL LÍQUIDO ABIERTO CERRADO POR LA POSIBILIDAD DE REGULACIÓN REGULABLES NO REGULABLES

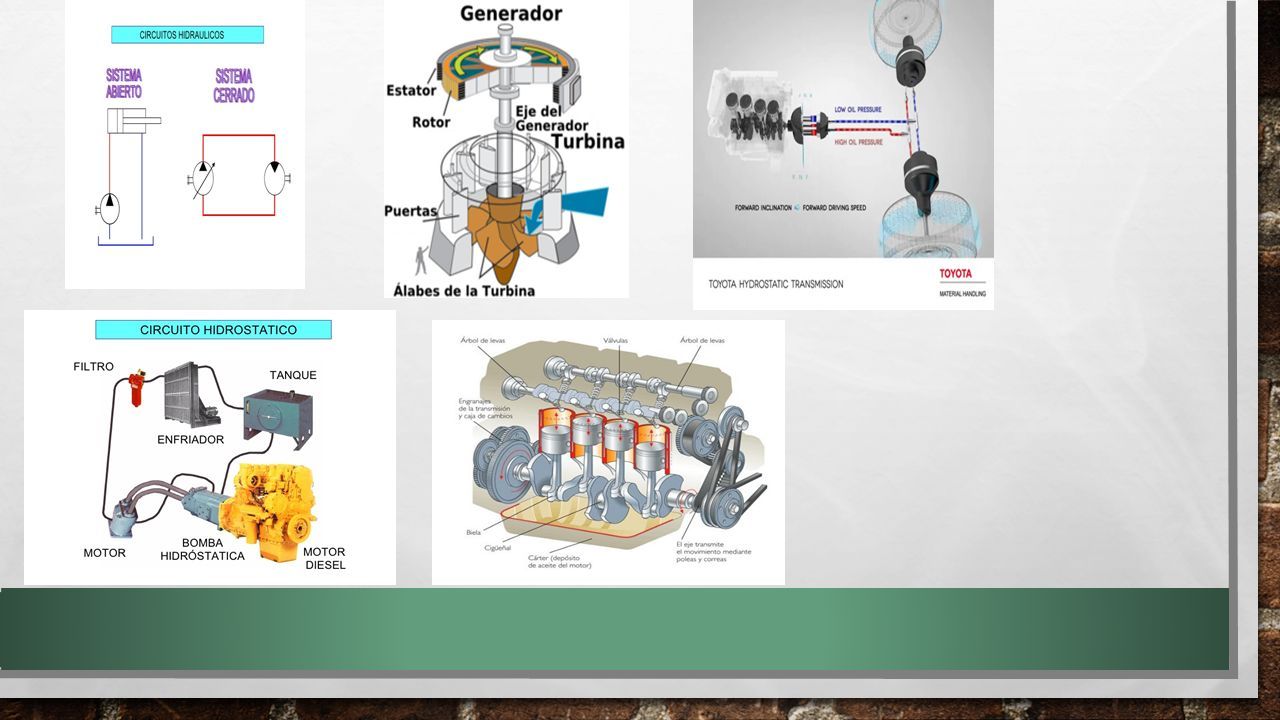

13

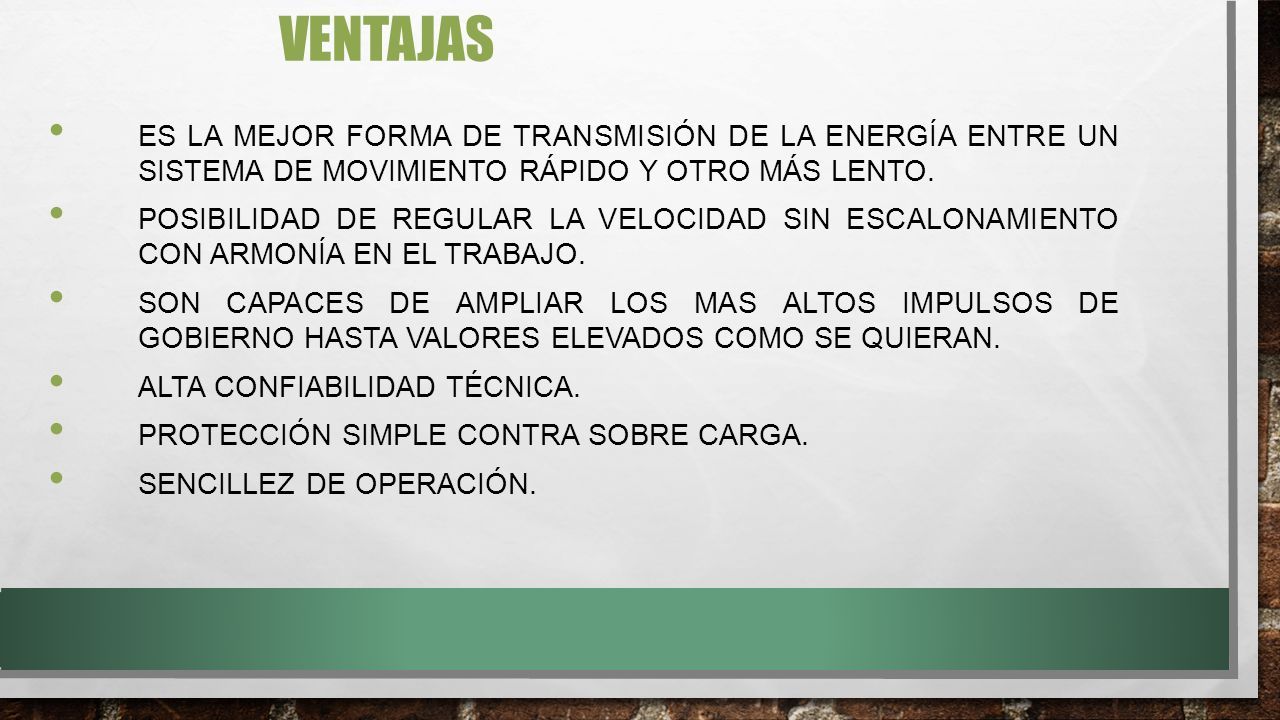

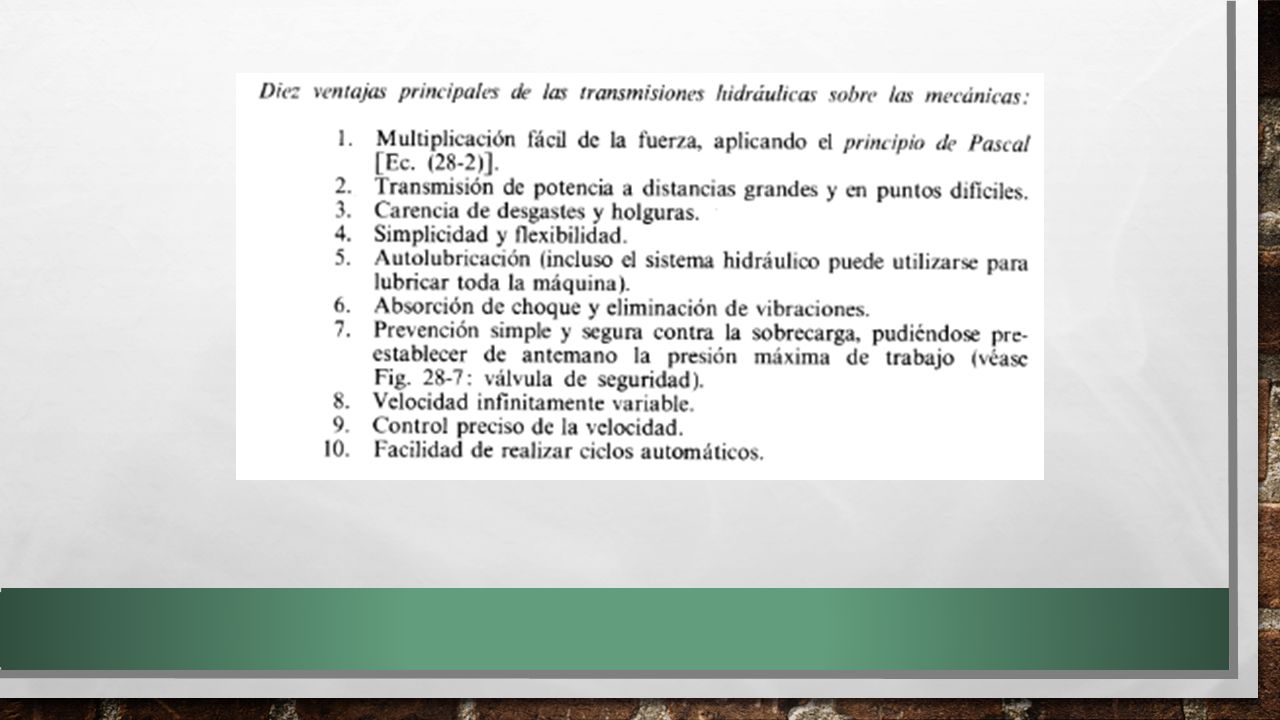

14 VENTAJAS ES LA MEJOR FORMA DE TRANSMISIÓN DE LA ENERGÍA ENTRE UN SISTEMA DE MOVIMIENTO RÁPIDO Y OTRO MÁS LENTO. POSIBILIDAD DE REGULAR LA VELOCIDAD SIN ESCALONAMIENTO CON ARMONÍA EN EL TRABAJO. SON CAPACES DE AMPLIAR LOS MAS ALTOS IMPULSOS DE GOBIERNO HASTA VALORES ELEVADOS COMO SE QUIERAN. ALTA CONFIABILIDAD TÉCNICA. PROTECCIÓN SIMPLE CONTRA SOBRE CARGA. SENCILLEZ DE OPERACIÓN.

15 DESVENTAJAS POSIBILIDAD DE INCENDIO O EXPLOSIONES EXIGENCIAS DE ALTA PRECISIÓN EN ATMÓSFERAS SUCIAS PERJUDICAN EL CORRECTO FUNCIONAMIENTO DE LAS TRANSMISIONES HIDRÁULICAS. CON RESPECTO A LA TRANSMISIONES MECÁNICAS PROTECCIÓN FÁCIL Y SEGURA CONTRA SOBRE CARGA. SE DISMINUYEN LOS GASTOS DE TIEMPO DE REGULACIÓN Y MANTENIMIENTO DE LAS MÁQUINAS. SE MEJORAN LAS CONDICIONES HIGIÉNICAS SANITARIA DE LOS OPERARIOS. MEJORA LA ESTÉTICA. DISMINUCIÓN DE LA MASA, VOLUMEN Y AUMENTO DE LA EFICIENCIA.

16

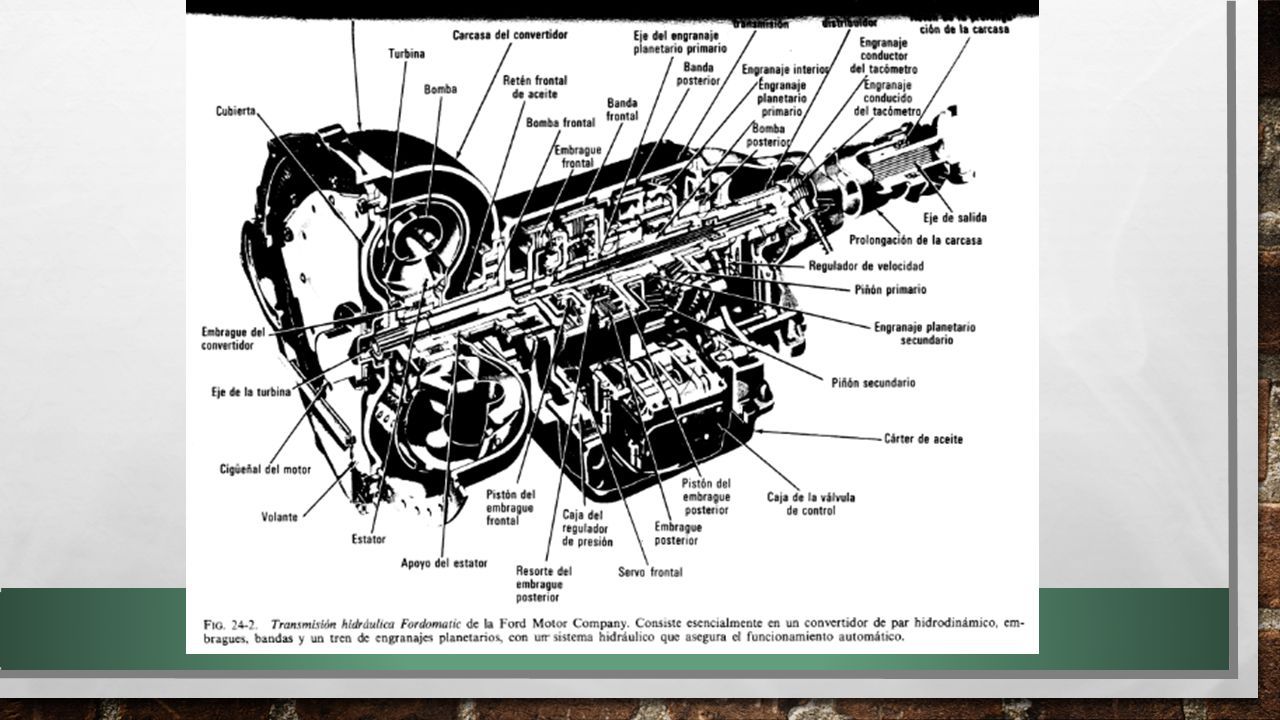

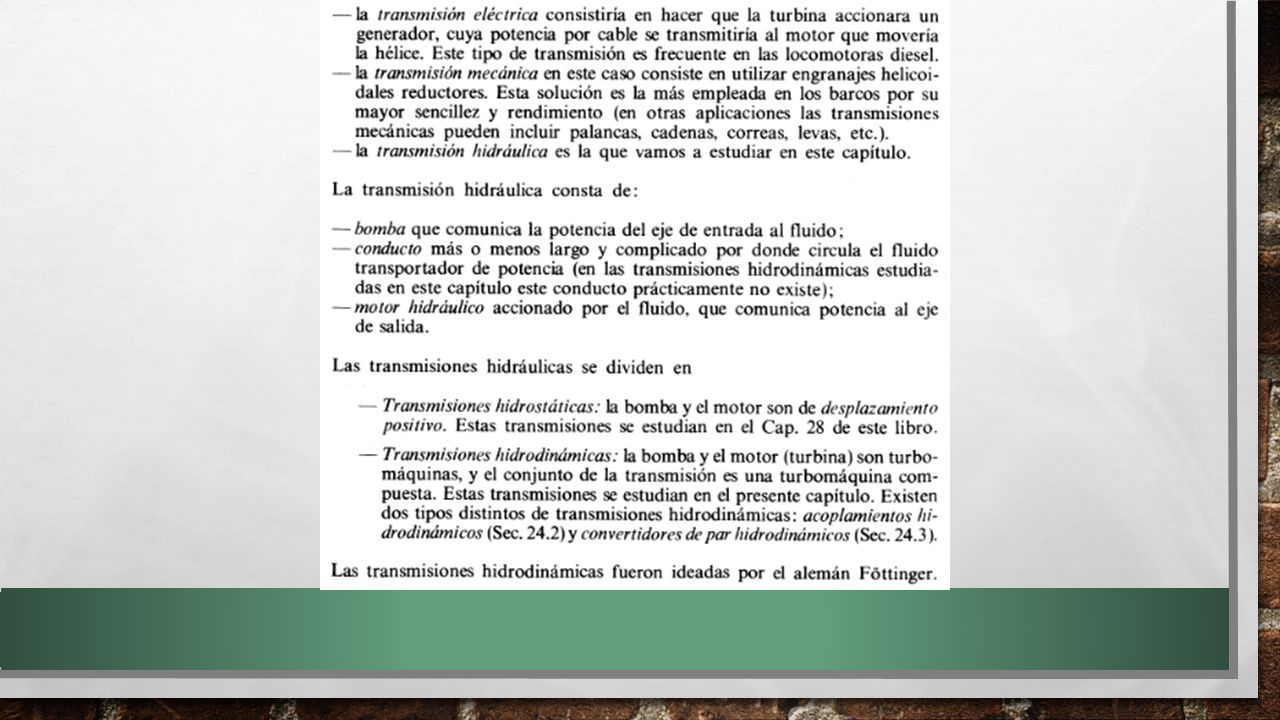

17

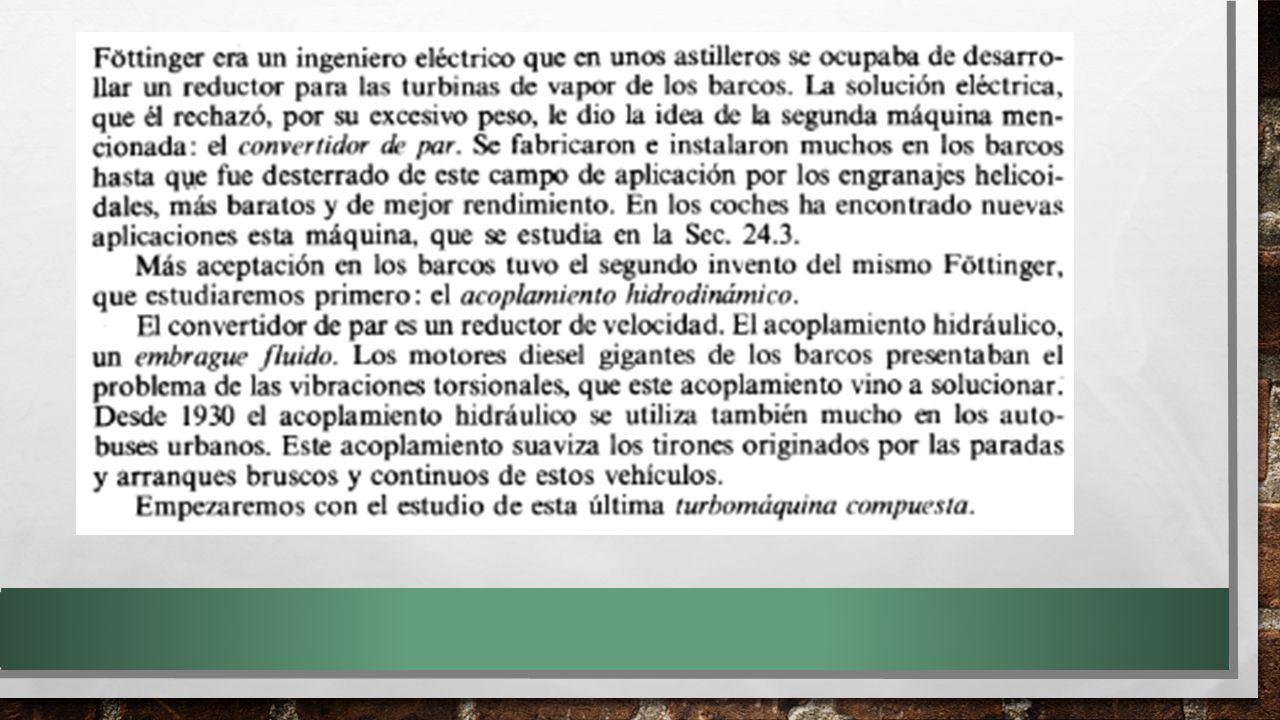

18

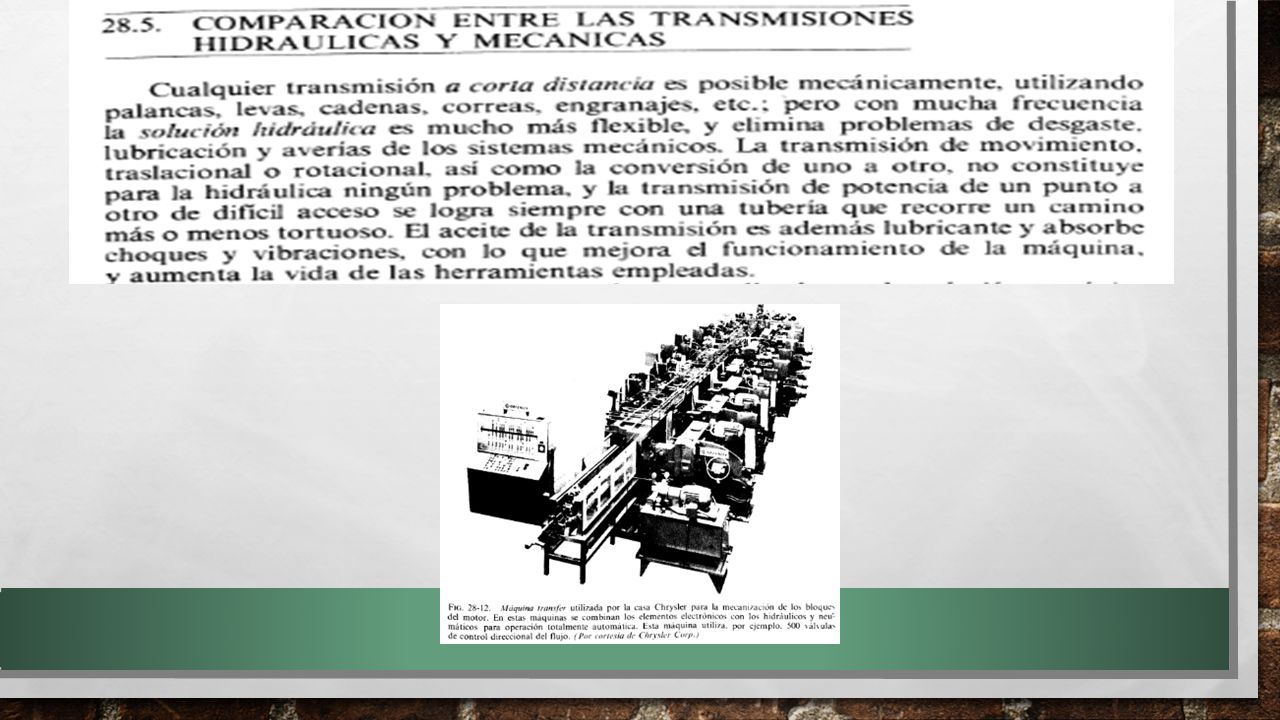

19

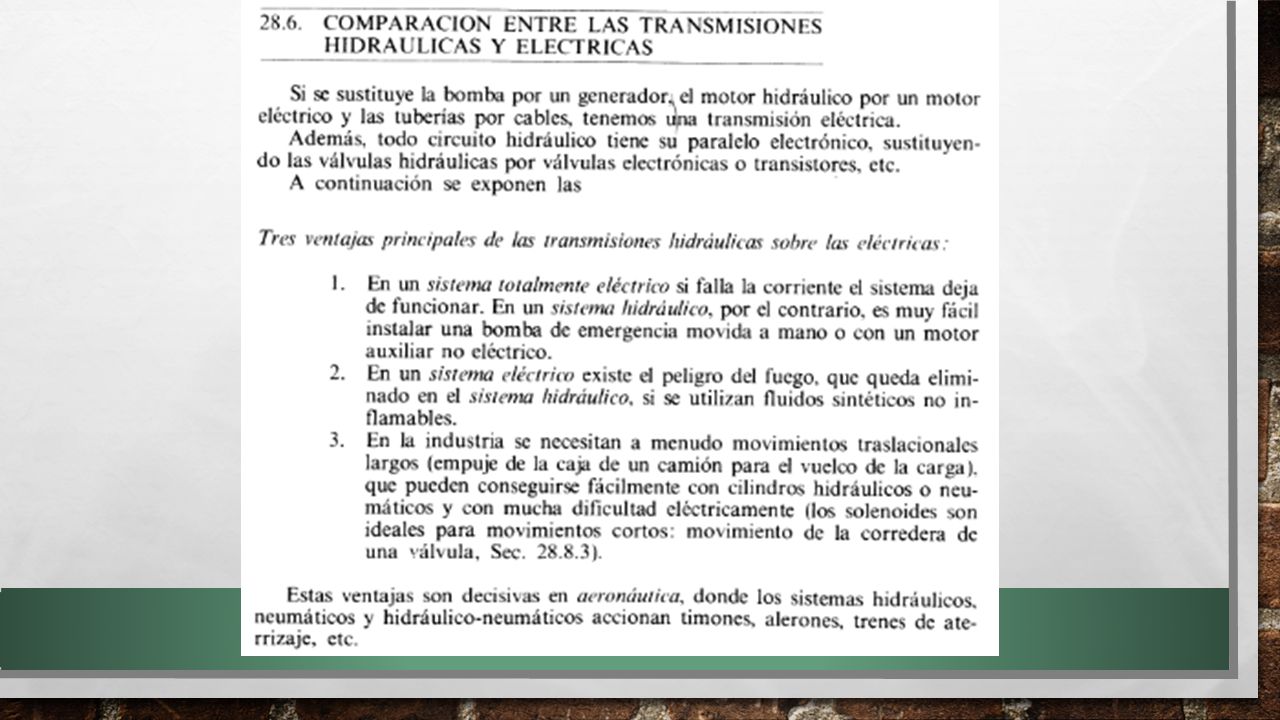

20
