1 PRESION DE COMBUSTIBLE
INDICE BAJA PRESION ALTA PRESION

2 Sensor de presion de baja

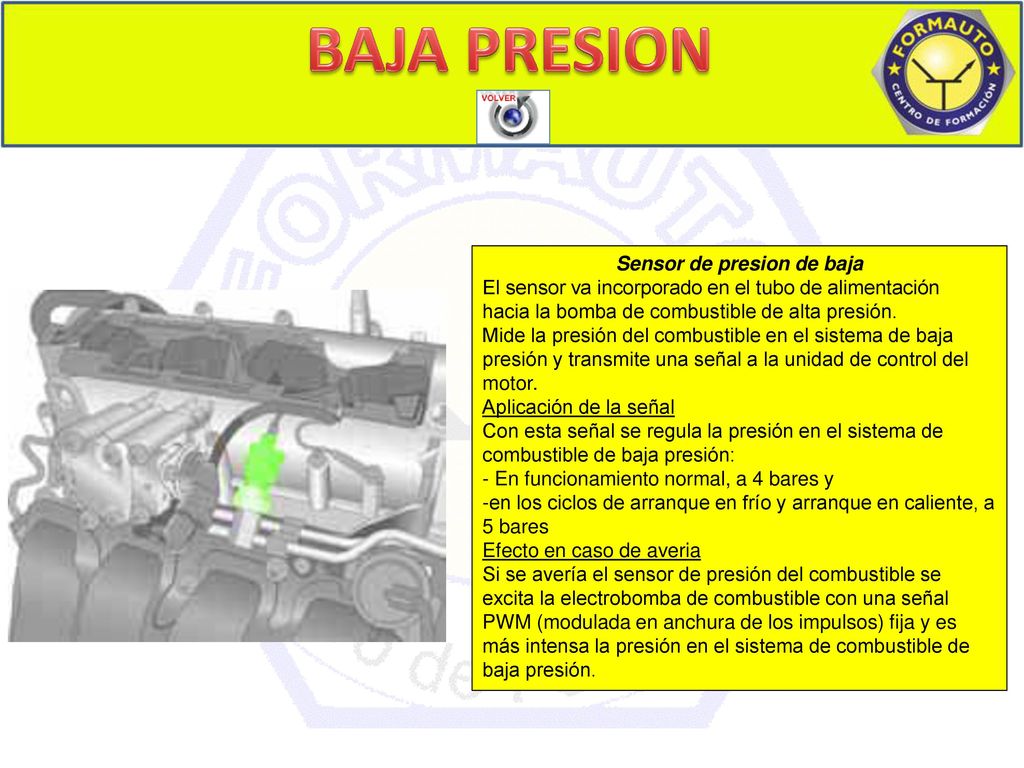

BAJA PRESION BAJA PRESION Sensor de presion de baja El sensor va incorporado en el tubo de alimentación hacia la bomba de combustible de alta presión. Mide la presión del combustible en el sistema de baja presión y transmite una señal a la unidad de control del motor. Aplicación de la señal Con esta señal se regula la presión en el sistema de combustible de baja presión: - En funcionamiento normal, a 4 bares y en los ciclos de arranque en frío y arranque en caliente, a 5 bares Efecto en caso de averia Si se avería el sensor de presión del combustible se excita la electrobomba de combustible con una señal PWM (modulada en anchura de los impulsos) fija y es más intensa la presión en el sistema de combustible de baja presión.

3 TRANSMISOR DE PRESIÓN DE COMBUSTIBLE

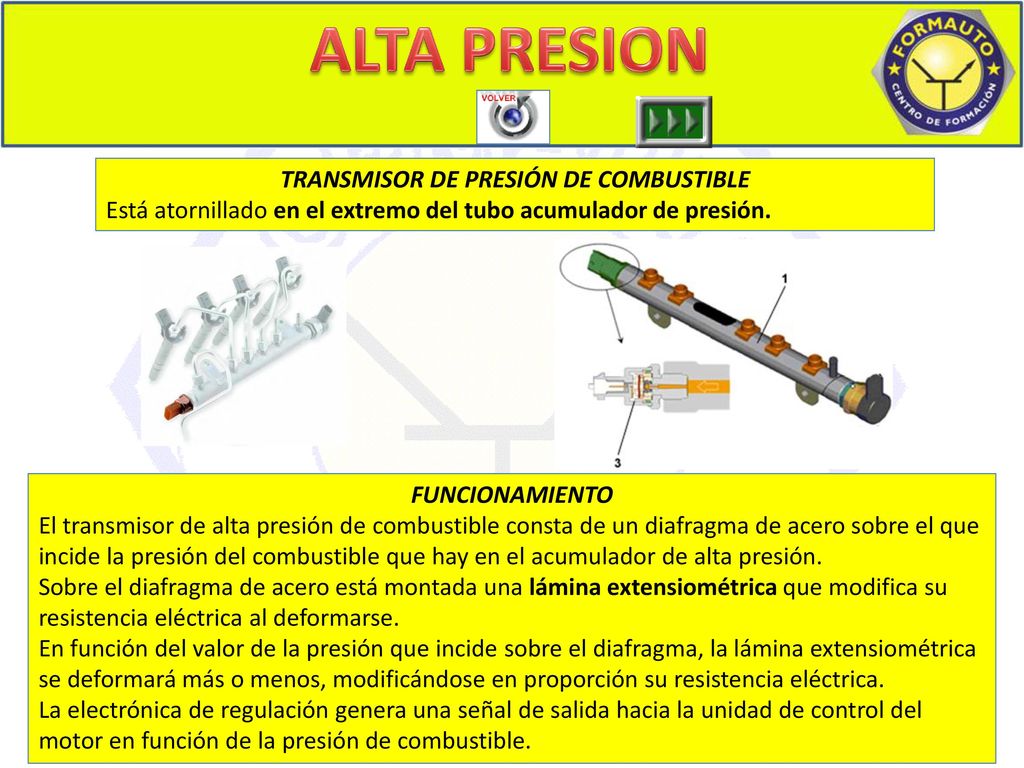

ALTA PRESION ALTA PRESION 1 TRANSMISOR DE PRESIÓN DE COMBUSTIBLE Está atornillado en el extremo del tubo acumulador de presión. FUNCIONAMIENTO El transmisor de alta presión de combustible consta de un diafragma de acero sobre el que incide la presión del combustible que hay en el acumulador de alta presión. Sobre el diafragma de acero está montada una lámina extensiométrica que modifica su resistencia eléctrica al deformarse. En función del valor de la presión que incide sobre el diafragma, la lámina extensiométrica se deformará más o menos, modificándose en proporción su resistencia eléctrica. La electrónica de regulación genera una señal de salida hacia la unidad de control del motor en función de la presión de combustible.

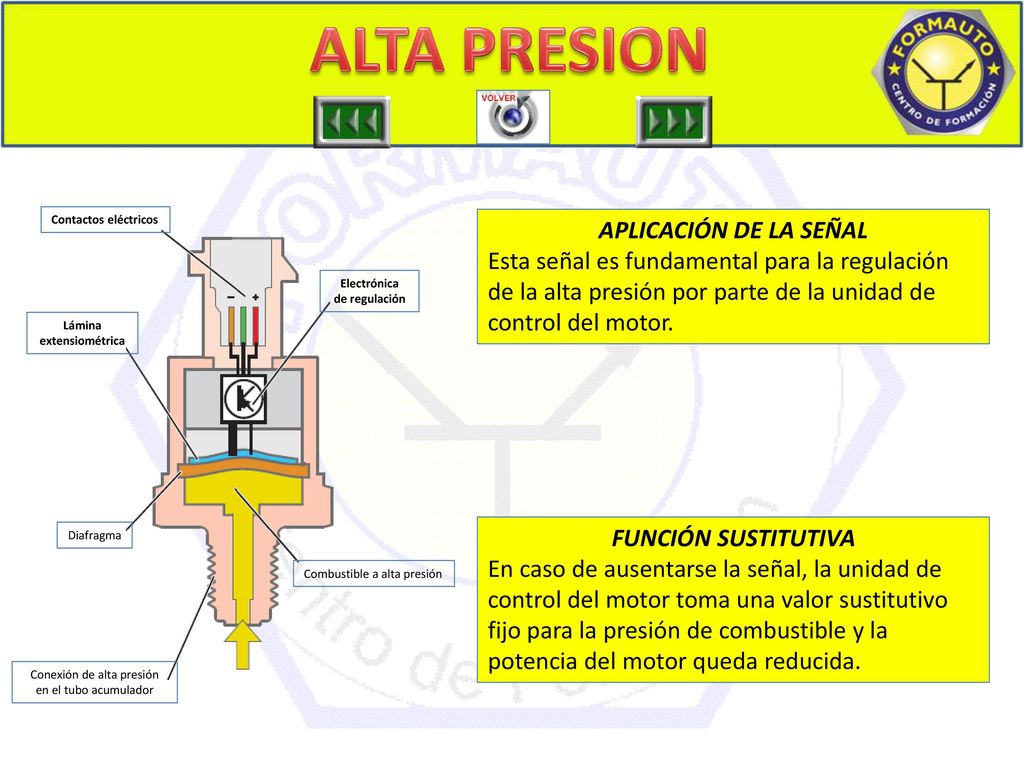

4 Conexión de alta presión
ALTA PRESION ALTA PRESION 2 Contactos eléctricos APLICACIÓN DE LA SEÑAL Esta señal es fundamental para la regulación de la alta presión por parte de la unidad de control del motor. Electrónica de regulación Lámina extensiométrica Diafragma FUNCIÓN SUSTITUTIVA En caso de ausentarse la señal, la unidad de control del motor toma una valor sustitutivo fijo para la presión de combustible y la potencia del motor queda reducida. Combustible a alta presión Conexión de alta presión en el tubo acumulador

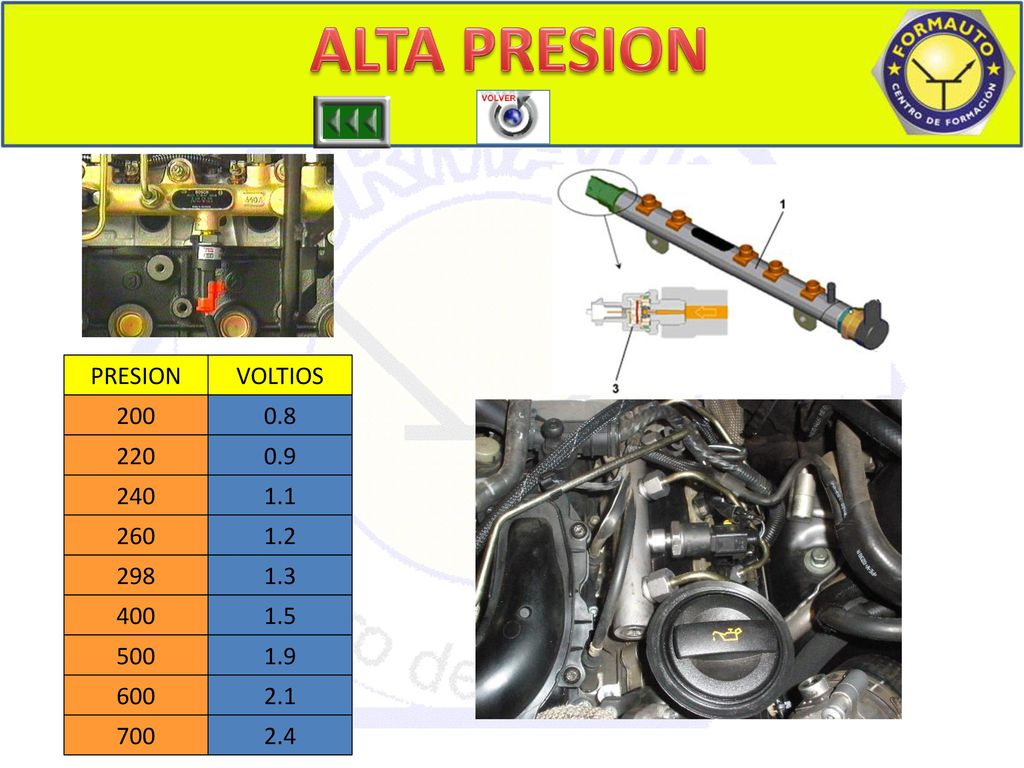

5 ALTA PRESION PRESION VOLTIOS 200 0.8 220 0.9 240 1.1 260 1.2 298 1.3
400 1.5 500 1.9 600 2.1 700 2.4
