1 1 PERFILES DE ACERO

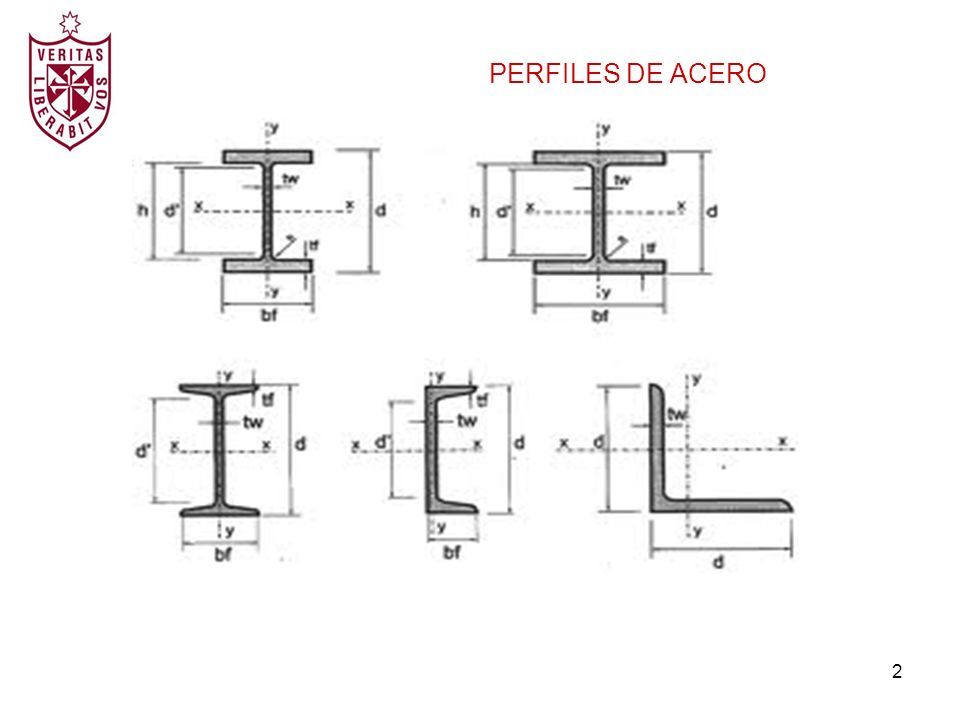

2 2

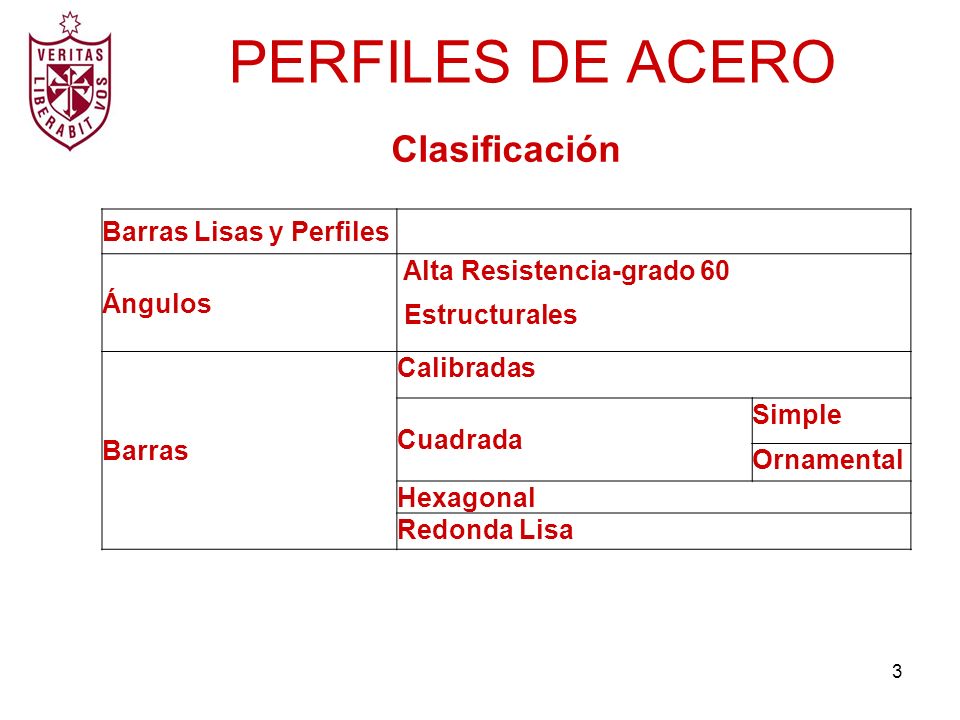

3 3 Clasificación Barras Lisas y Perfiles Ángulos Alta Resistencia-grado 60 Estructurales Barras Calibradas Cuadrada Simple Ornamental Hexagonal Redonda Lisa

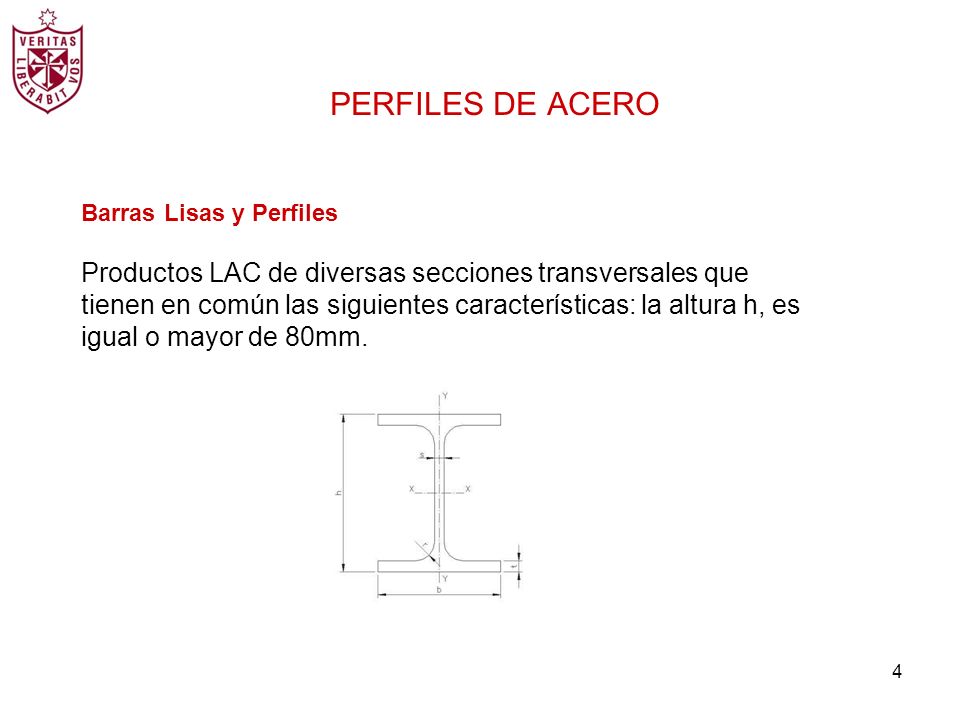

4 4 PERFILES DE ACERO Barras Lisas y Perfiles Productos LAC de diversas secciones transversales que tienen en común las siguientes características: la altura h, es igual o mayor de 80mm..

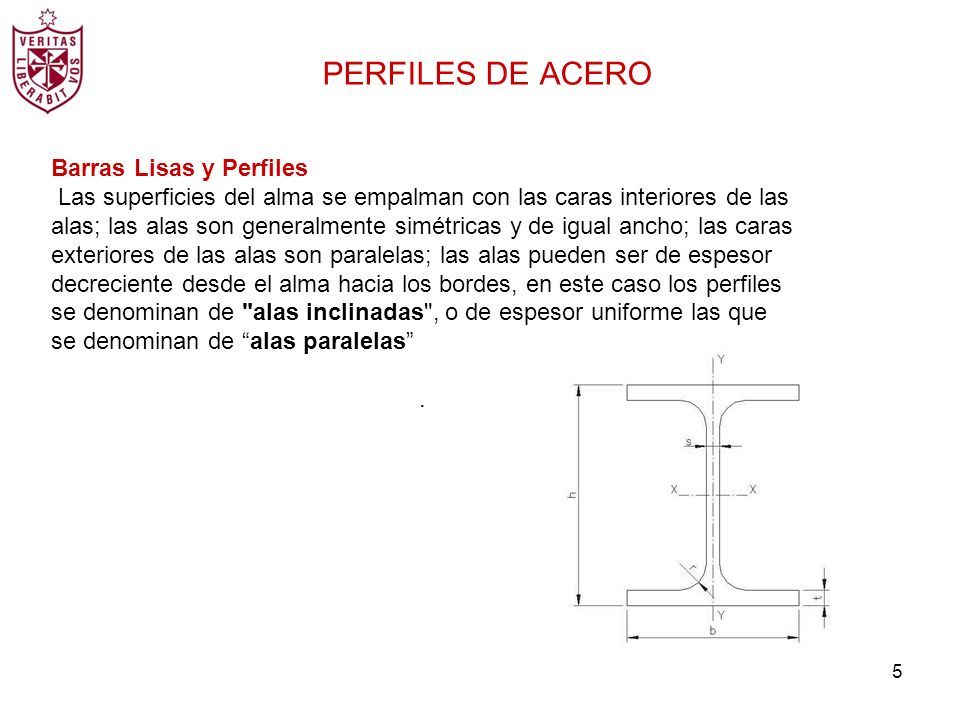

5 5 PERFILES DE ACERO Barras Lisas y Perfiles Las superficies del alma se empalman con las caras interiores de las alas; las alas son generalmente simétricas y de igual ancho; las caras exteriores de las alas son paralelas; las alas pueden ser de espesor decreciente desde el alma hacia los bordes, en este caso los perfiles se denominan de "alas inclinadas", o de espesor uniforme las que se denominan de “alas paralelas”.

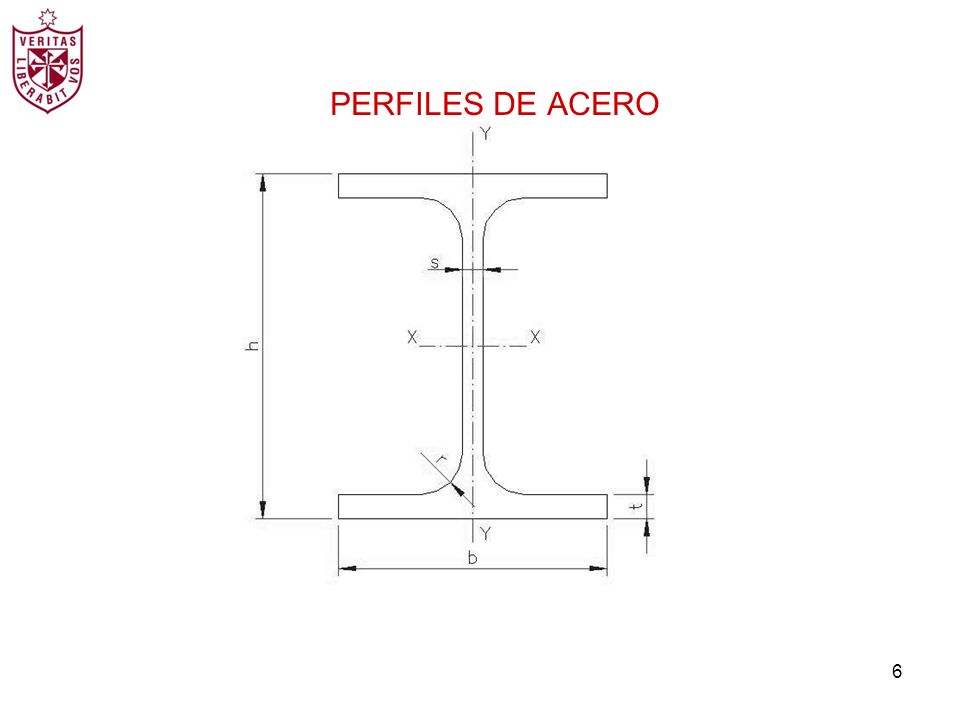

6 6 PERFILES DE ACERO Símbolo Concep to h Altura total nominal b Anchur a de las alas s Espeso r del alma t Espeso r del ala r Radio de acuerdo entre el alma y el ala I Moment o de inercia W Modulo resisten te i Radio de giro A Area de la sección recta transver sal

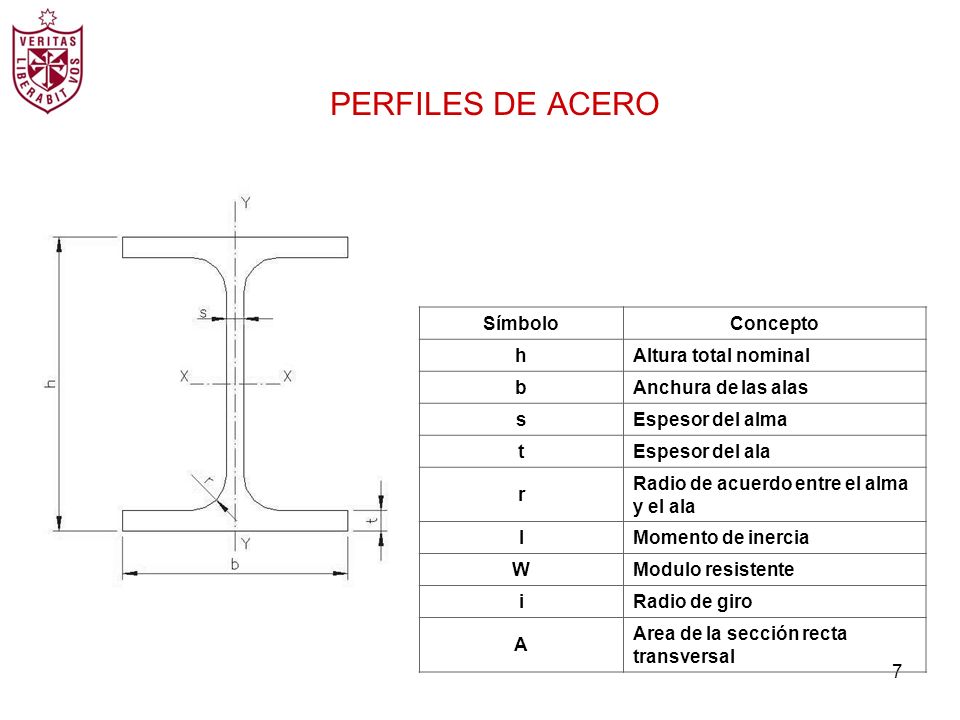

7 7 PERFILES DE ACERO SímboloConcepto hAltura total nominal bAnchura de las alas sEspesor del alma tEspesor del ala r Radio de acuerdo entre el alma y el ala IMomento de inercia WModulo resistente iRadio de giro A Area de la sección recta transversal

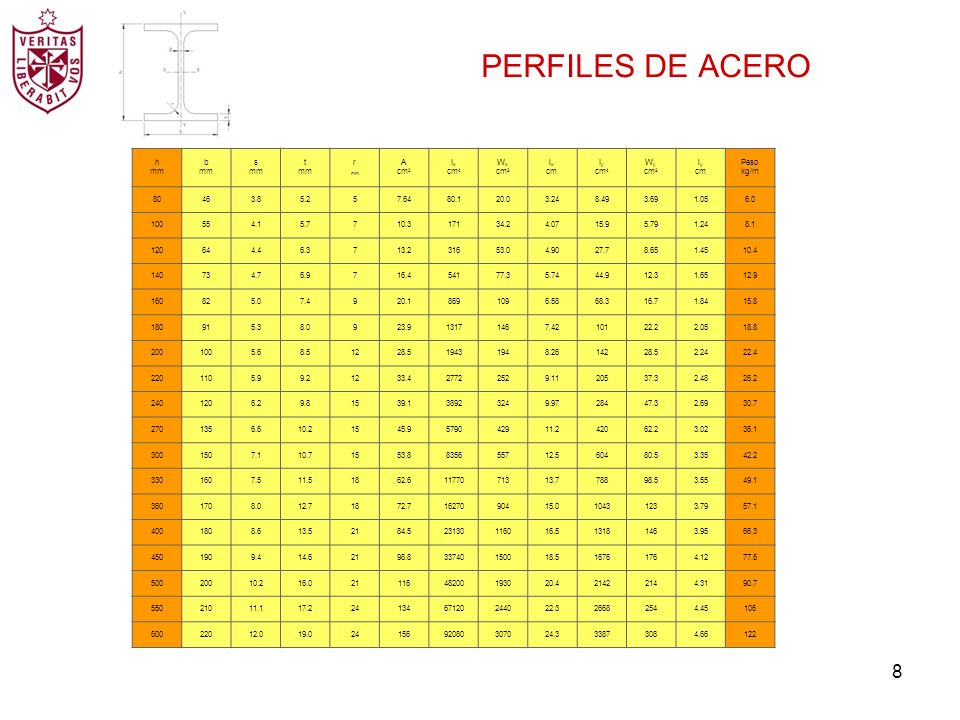

8 8 PERFILES DE ACERO h mm b mm s mm t mm r mm A cm 2 I x cm 4 W x cm 3 i x cm I y cm 4 W y cm 3 i y cm Peso kg/m 80463.85.257.6480.120.03.248.493.691.056.0 100554.15.7710.317134.24.0715.95.791.248.1 120644.46.3713.231653.04.9027.78.651.4510.4 140734.76.9716.454177.35.7444.912.31.6512.9 160825.07.4920.18691096.5868.316.71.8415.8 180915.38.0923.913171467.4210122.22.0518.8 2001005.68.51228.519431948.2614228.52.2422.4 2201105.99.21233.427722529.1120537.32.4826.2 2401206.29.81539.138923249.9728447.32.6930.7 2701356.610.21545.9579042911.242062.23.0236.1 3001507.110.71553.8835655712.560480.53.3542.2 3301607.511.51862.61177071313.778898.53.5549.1 3601708.012.71872.71627090415.010431233.7957.1 4001808.613.52184.523130116016.513181463.9566.3 4501909.414.62198.833740150018.516761764.1277.6 50020010.216.02111648200193020.421422144.3190.7 55021011.117.22413467120244022.326682544.45106 60022012.019.02415692080307024.333873084.66122

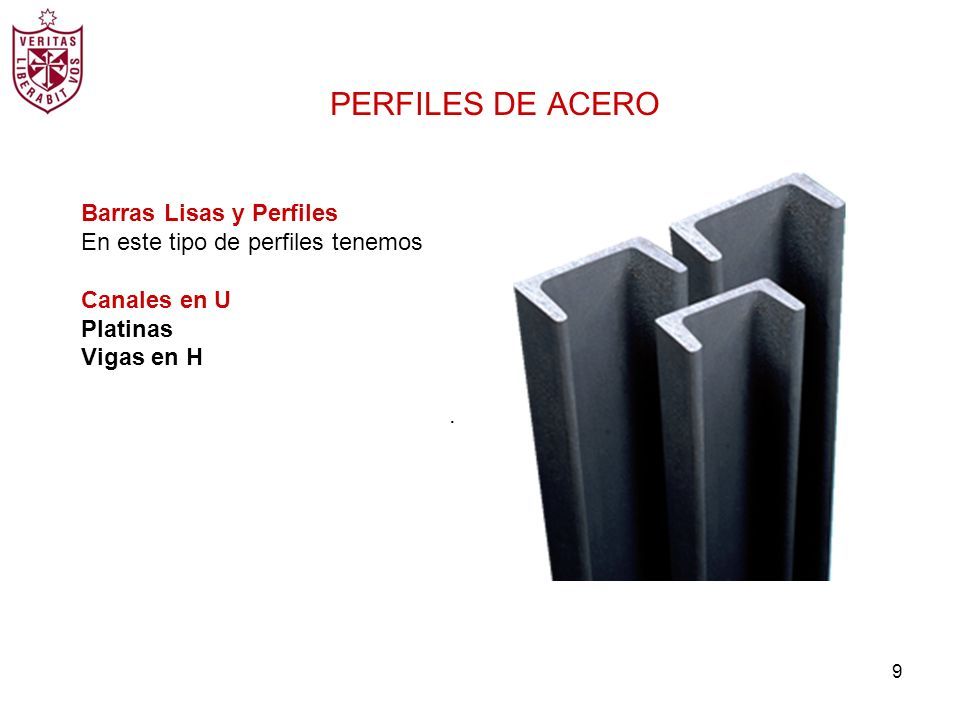

9 9 PERFILES DE ACERO Barras Lisas y Perfiles En este tipo de perfiles tenemos Canales en U Platinas Vigas en H.

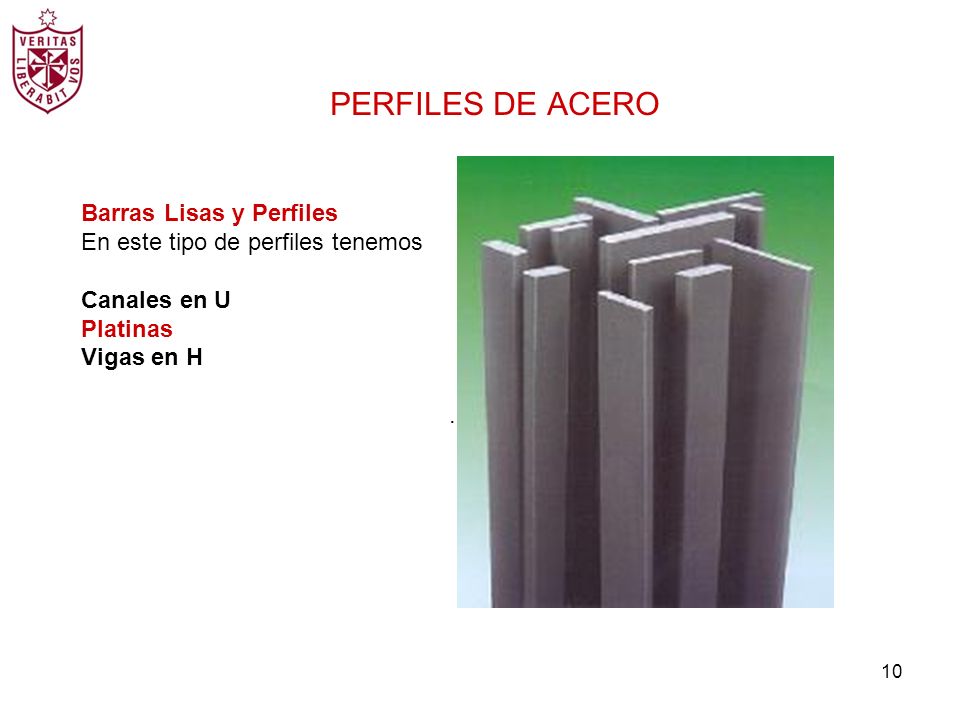

10 10 PERFILES DE ACERO Barras Lisas y Perfiles En este tipo de perfiles tenemos Canales en U Platinas Vigas en H.

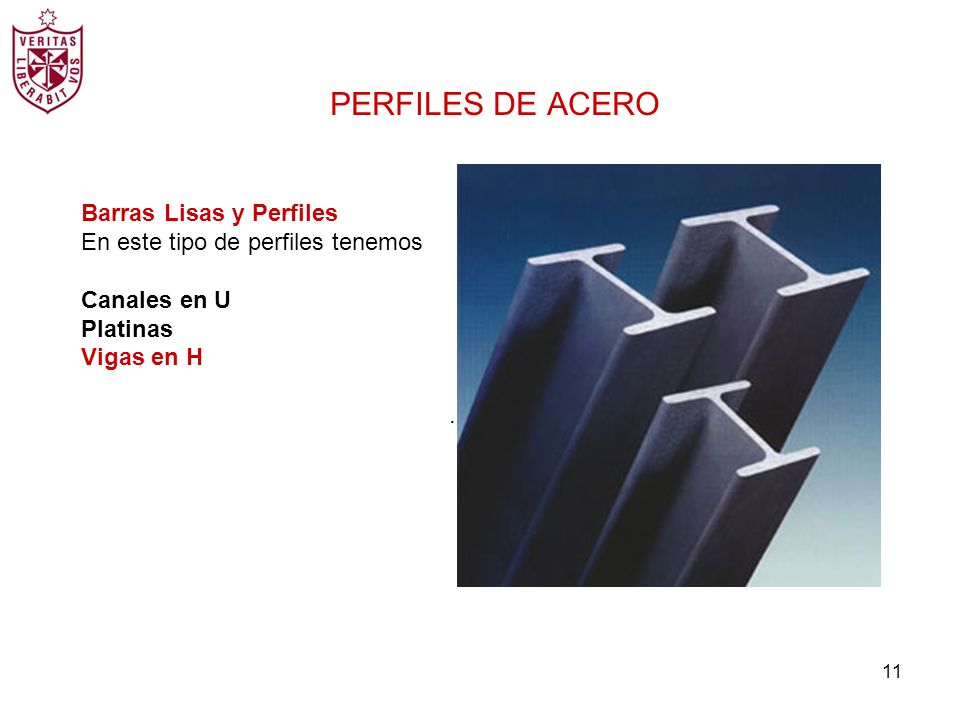

11 11 PERFILES DE ACERO Barras Lisas y Perfiles En este tipo de perfiles tenemos Canales en U Platinas Vigas en H.

12 12 Perfiles de Acero Barras Lisas y Perfiles Vigas en H Aceros Arequipa.

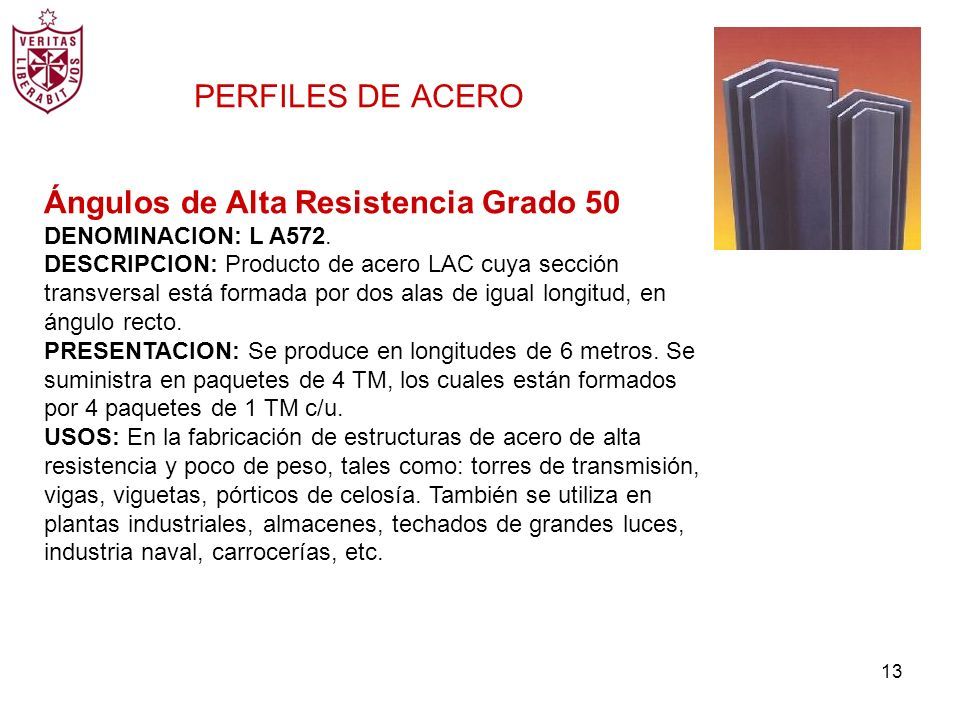

13 13 PERFILES DE ACERO Ángulos de Alta Resistencia Grado 50 DENOMINACION: L A572. DESCRIPCION: Producto de acero LAC cuya sección transversal está formada por dos alas de igual longitud, en ángulo recto. PRESENTACION: Se produce en longitudes de 6 metros. Se suministra en paquetes de 4 TM, los cuales están formados por 4 paquetes de 1 TM c/u. USOS: En la fabricación de estructuras de acero de alta resistencia y poco de peso, tales como: torres de transmisión, vigas, viguetas, pórticos de celosía. También se utiliza en plantas industriales, almacenes, techados de grandes luces, industria naval, carrocerías, etc.

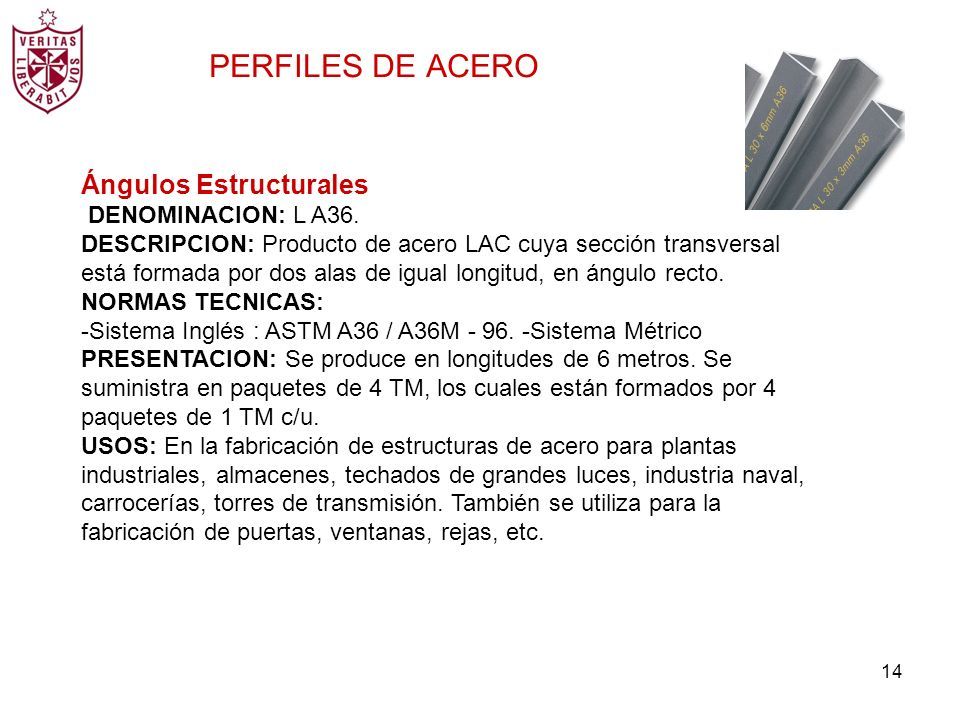

14 14 PERFILES DE ACERO Ángulos Estructurales DENOMINACION: L A36. DESCRIPCION: Producto de acero LAC cuya sección transversal está formada por dos alas de igual longitud, en ángulo recto. NORMAS TECNICAS: -Sistema Inglés : ASTM A36 / A36M - 96. -Sistema Métrico PRESENTACION: Se produce en longitudes de 6 metros. Se suministra en paquetes de 4 TM, los cuales están formados por 4 paquetes de 1 TM c/u. USOS: En la fabricación de estructuras de acero para plantas industriales, almacenes, techados de grandes luces, industria naval, carrocerías, torres de transmisión. También se utiliza para la fabricación de puertas, ventanas, rejas, etc.

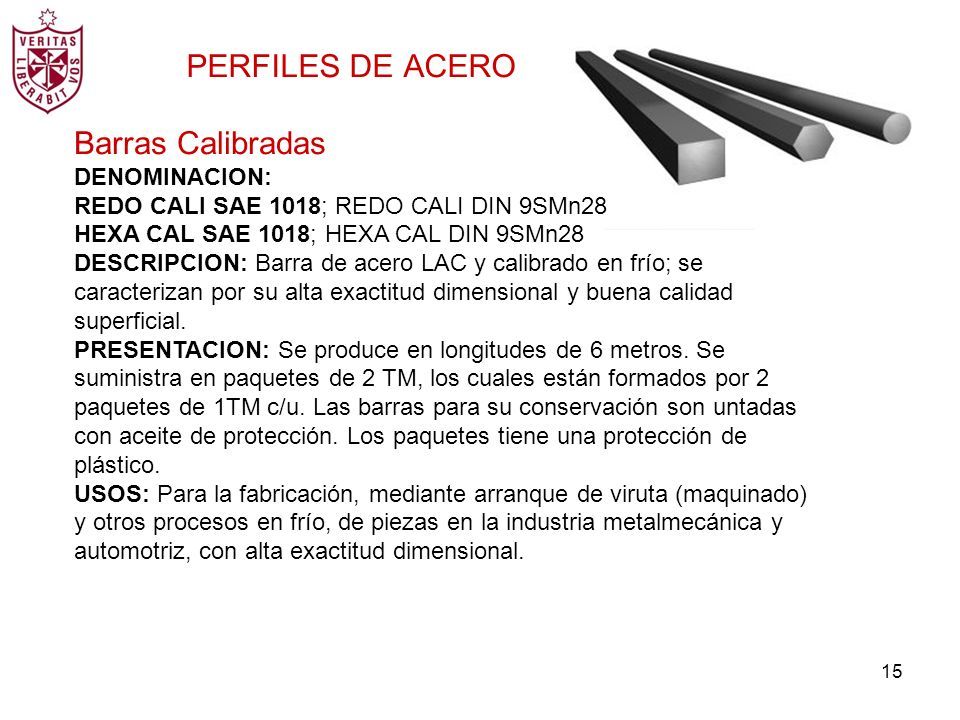

15 15 PERFILES DE ACERO Barras Calibradas DENOMINACION: REDO CALI SAE 1018; REDO CALI DIN 9SMn28 HEXA CAL SAE 1018; HEXA CAL DIN 9SMn28 DESCRIPCION: Barra de acero LAC y calibrado en frío; se caracterizan por su alta exactitud dimensional y buena calidad superficial. PRESENTACION: Se produce en longitudes de 6 metros. Se suministra en paquetes de 2 TM, los cuales están formados por 2 paquetes de 1TM c/u. Las barras para su conservación son untadas con aceite de protección. Los paquetes tiene una protección de plástico. USOS: Para la fabricación, mediante arranque de viruta (maquinado) y otros procesos en frío, de piezas en la industria metalmecánica y automotriz, con alta exactitud dimensional.

16 16 PERFILES DE ACERO Barras Cuadradas DENOMINACION: CUAD A36. DESCRIPCION: Producto de acero LAC de sección cuadrada. PRESENTACION: Se produce en longitudes de 6 metros. Se suministra en paquetes de 4 TM, los cuales están formados por 4 paquetes de 1 TM c/u. USOS: En la fabricación de estructuras metálicas, puertas, ventanas, rejas, piezas forjadas, etc.

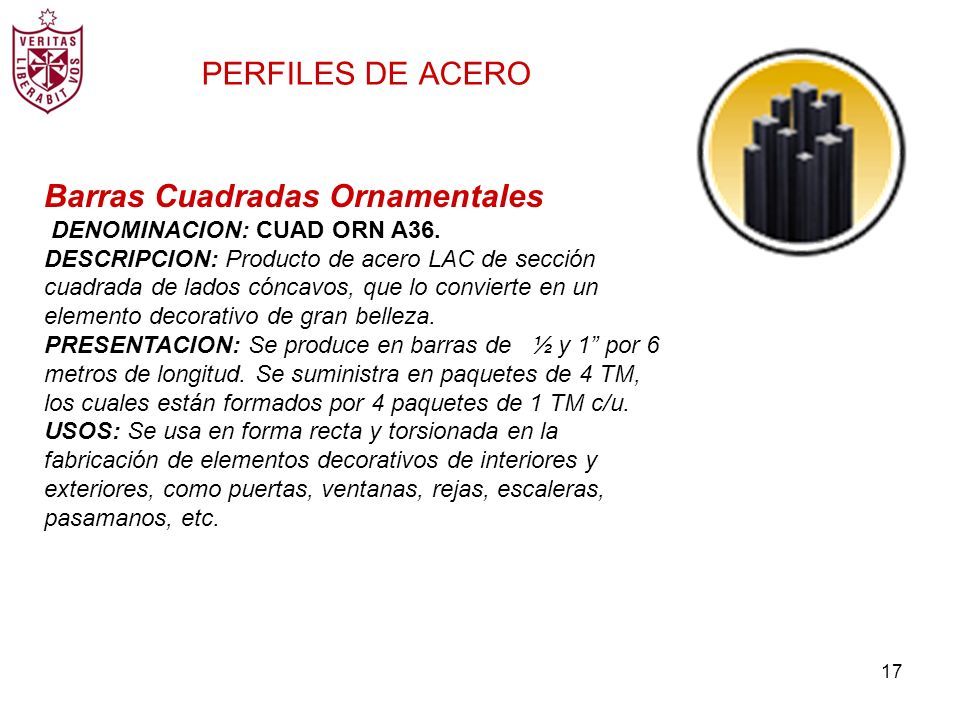

17 17 PERFILES DE ACERO Barras Cuadradas Ornamentales DENOMINACION: CUAD ORN A36. DESCRIPCION: Producto de acero LAC de sección cuadrada de lados cóncavos, que lo convierte en un elemento decorativo de gran belleza. PRESENTACION: Se produce en barras de ½ y 1” por 6 metros de longitud. Se suministra en paquetes de 4 TM, los cuales están formados por 4 paquetes de 1 TM c/u. USOS: Se usa en forma recta y torsionada en la fabricación de elementos decorativos de interiores y exteriores, como puertas, ventanas, rejas, escaleras, pasamanos, etc.

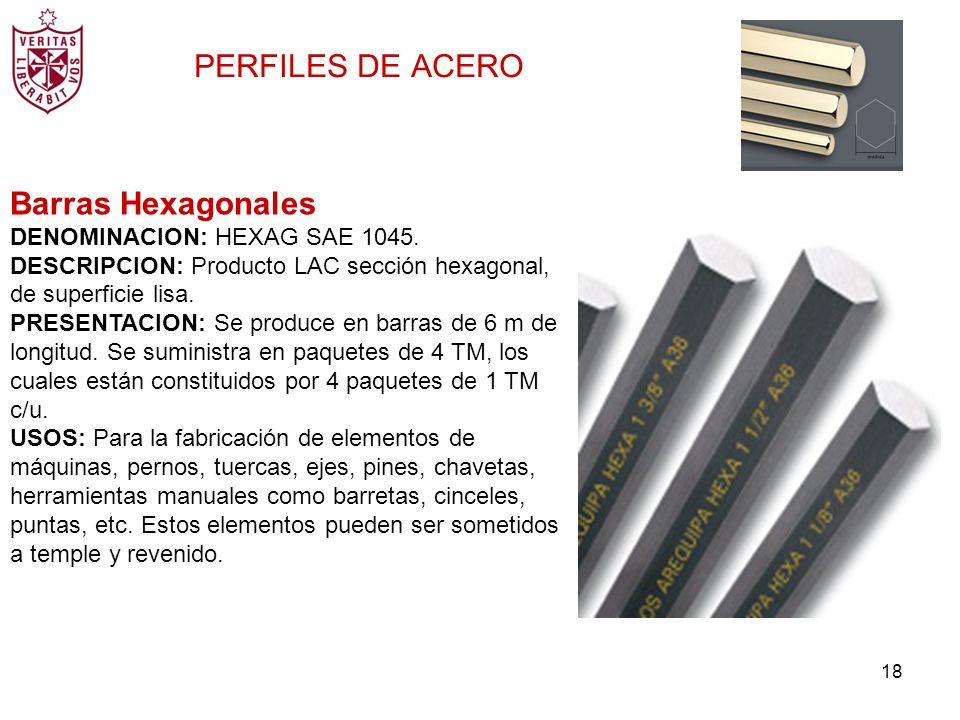

18 18 PERFILES DE ACERO Barras Hexagonales DENOMINACION: HEXAG SAE 1045. DESCRIPCION: Producto LAC sección hexagonal, de superficie lisa. PRESENTACION: Se produce en barras de 6 m de longitud. Se suministra en paquetes de 4 TM, los cuales están constituidos por 4 paquetes de 1 TM c/u. USOS: Para la fabricación de elementos de máquinas, pernos, tuercas, ejes, pines, chavetas, herramientas manuales como barretas, cinceles, puntas, etc. Estos elementos pueden ser sometidos a temple y revenido.

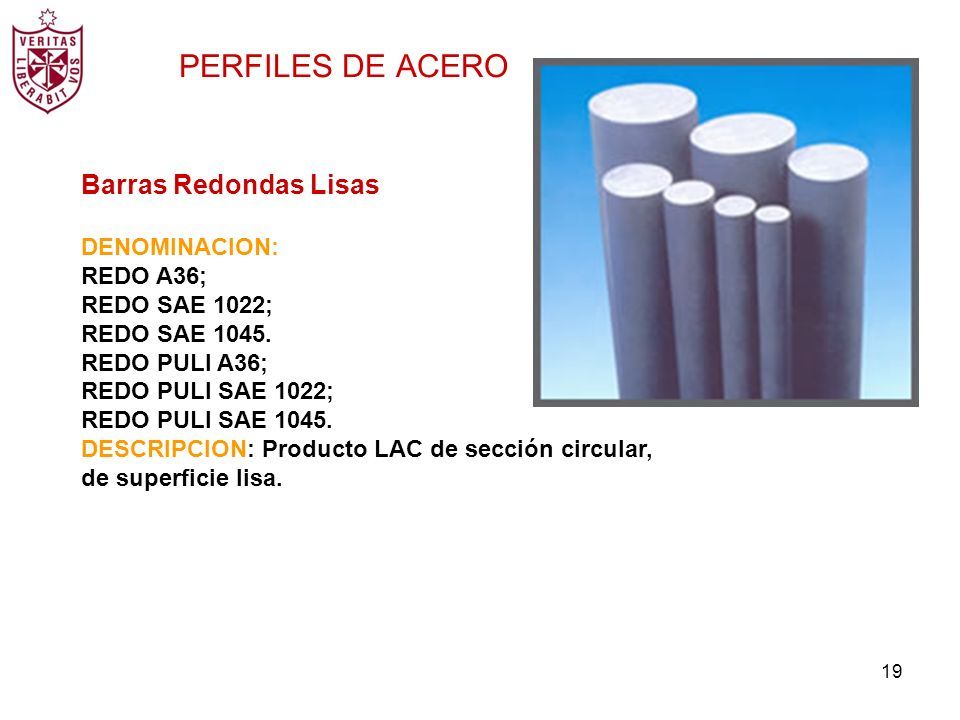

19 19 PERFILES DE ACERO Barras Redondas Lisas DENOMINACION: REDO A36; REDO SAE 1022; REDO SAE 1045. REDO PULI A36; REDO PULI SAE 1022; REDO PULI SAE 1045. DESCRIPCION: Producto LAC de sección circular, de superficie lisa.

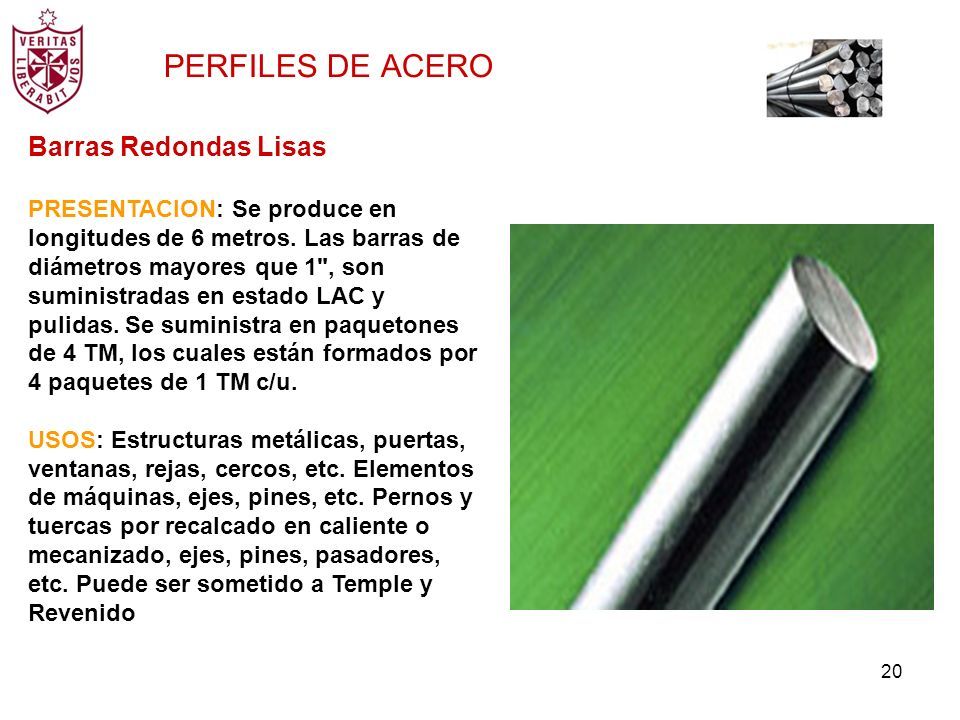

20 20 PERFILES DE ACERO Barras Redondas Lisas PRESENTACION: Se produce en longitudes de 6 metros. Las barras de diámetros mayores que 1", son suministradas en estado LAC y pulidas. Se suministra en paquetones de 4 TM, los cuales están formados por 4 paquetes de 1 TM c/u. USOS: Estructuras metálicas, puertas, ventanas, rejas, cercos, etc. Elementos de máquinas, ejes, pines, etc. Pernos y tuercas por recalcado en caliente o mecanizado, ejes, pines, pasadores, etc. Puede ser sometido a Temple y Revenido

21 21 PERFILES DE ACERO Eso es todo
