Torneado y Operaciones De Torneado NANCY YANNETH HUERTAS JEISON STIVEN RAMIREZ WALTER ALONSO MONTAÑO FI-GQ-OCMC V

TORNEADO Operación de arranque de viruta. Permite la elaboración de piezas a través del movimiento uniforme de rotación sobre el eje fijo de la pieza. TORNO Es máquina-herramienta que permite la transformación de un sólido indefinido haciendo que este giro alrededor de un eje y arrancando material a fin de obtener una geometría definida. Paralelos Universales Verticales De copiar Automaticos De control numérico computarizado CNC FI-GQ-OCMC V

CARACTERISTICAS DEL TORNO CARACTERISTICA DESCRIPCION POTENCIA Representada por la capacidad del motor en HP DISTANCIA ENTRE PUNTOS Longitud que existe entre el husillo principal y la máxima distancia al cabezal móvil. PESO NETO Peso de toda la máquina VOLTEO SOBRE LA BANCADA Máximo de diámetro que una pieza pueda tener. VOLTEO SOBRE EL ESCOTE Distancia del centro del husillo a la parte baja de la bancada. FI-GQ-OCMC V

CARACTERISTICAS DEL TORNO CARACTERISTICA DESCRIPCION VOLTEO SOBRE EL CARRO Distancia del centro del husillo al carro portaherramientas. PASO DE LA BARRA Diámetro máximo de una barra de trabajo que puede pasar por el husillo principal. NUMERO DE VELOCIDADES Cantidad de velocidades regulares que se pueden obtener con la caja de velocidades. RANGO DE VELOCIDADES Numero de revoluciones que se pueden lograr con la transmisión del torno. FI-GQ-OCMC V

TIPOS DE TORNOS PARALELOS B. UNIVERSALES FI-GQ-OCMC V

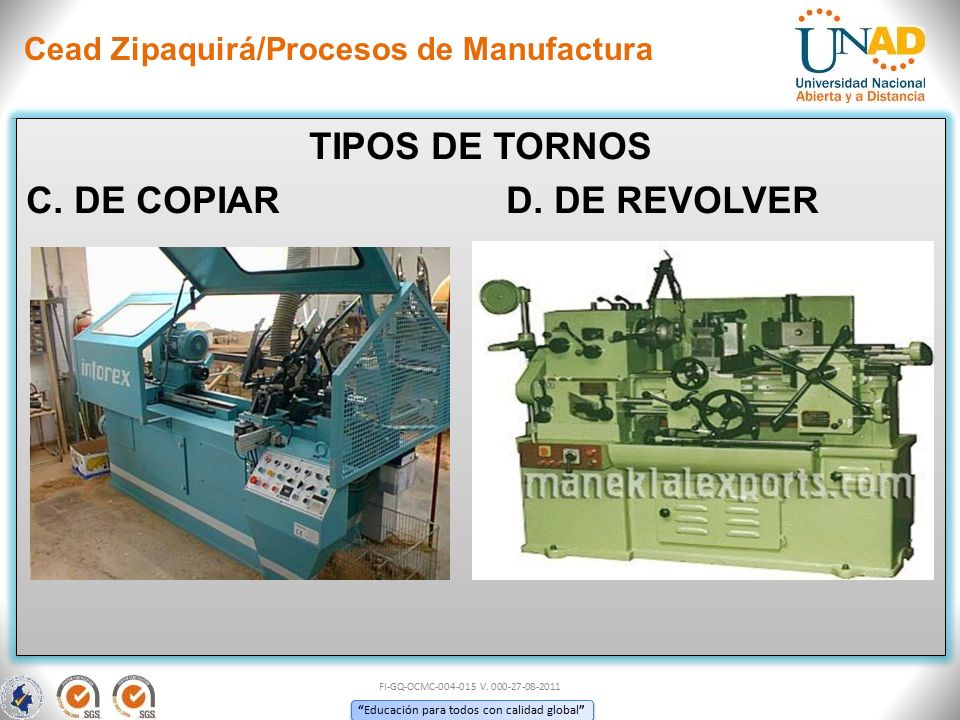

TIPOS DE TORNOS C. DE COPIAR D. DE REVOLVER FI-GQ-OCMC V

TIPOS DE TORNOS E. VERTICALES D. CONTROL NUMERICO FI-GQ-OCMC V

PARTES DEL TORNO Cabezal móvil Husillo Portaherramientas Volante del Cabezal móvil Palanca del embrague Cabezal del motor Palanca de inversión Contrapunto Palanca del cambio de velocidades Carro Barra de roscar Barra de cilindrar Palanca de acoplamiento Barra de transmisión Bancada Volante para desplazamiento Palanca de transmisión FI-GQ-OCMC V

PARTES DEL TORNO Palanca de embrague Palanca de cambio de velocidades Barra de transmisión para el mando Palanca de inversión del movimiento Correas trapeciales Husillo Motor Engranajes de unión Caja de cambio de velocidades Palanca de cambio de velocidades Soporte para engranajes FI-GQ-OCMC V

PARTES DEL TORNO FI-GQ-OCMC V

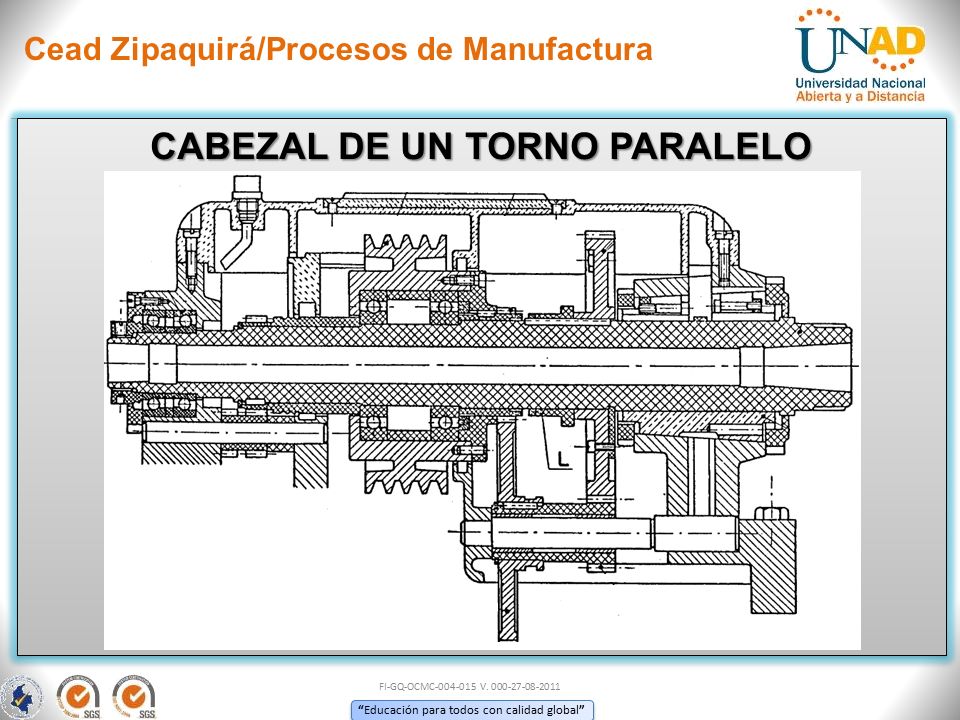

CABEZAL DE UN TORNO PARALELO FI-GQ-OCMC V

SECCION DEL CARRILLO TRANSVERSAL FI-GQ-OCMC V

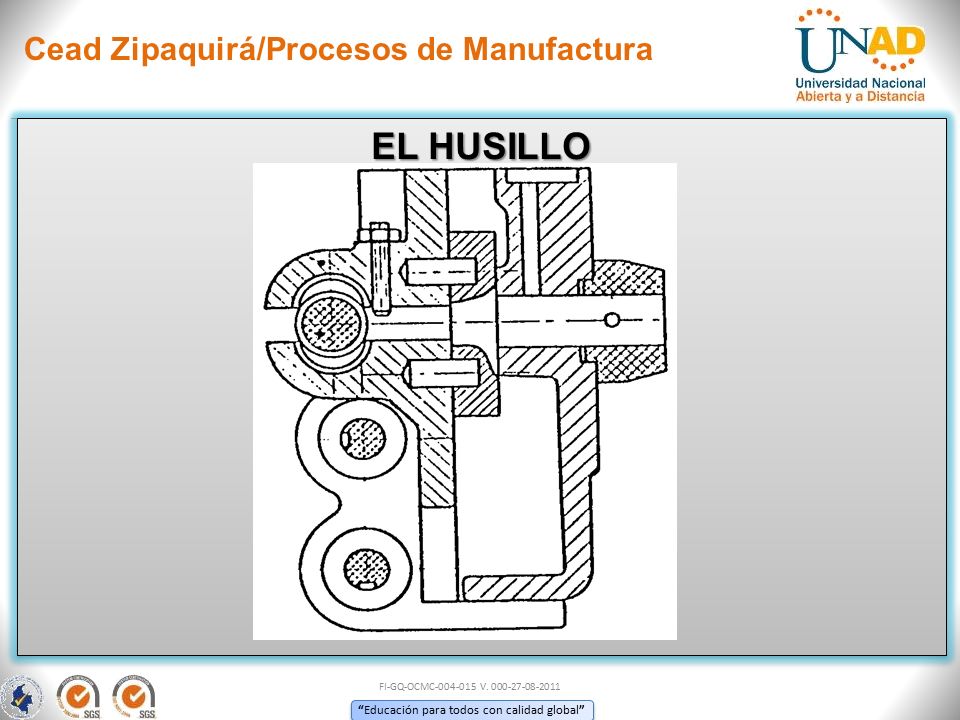

EL HUSILLO FI-GQ-OCMC V

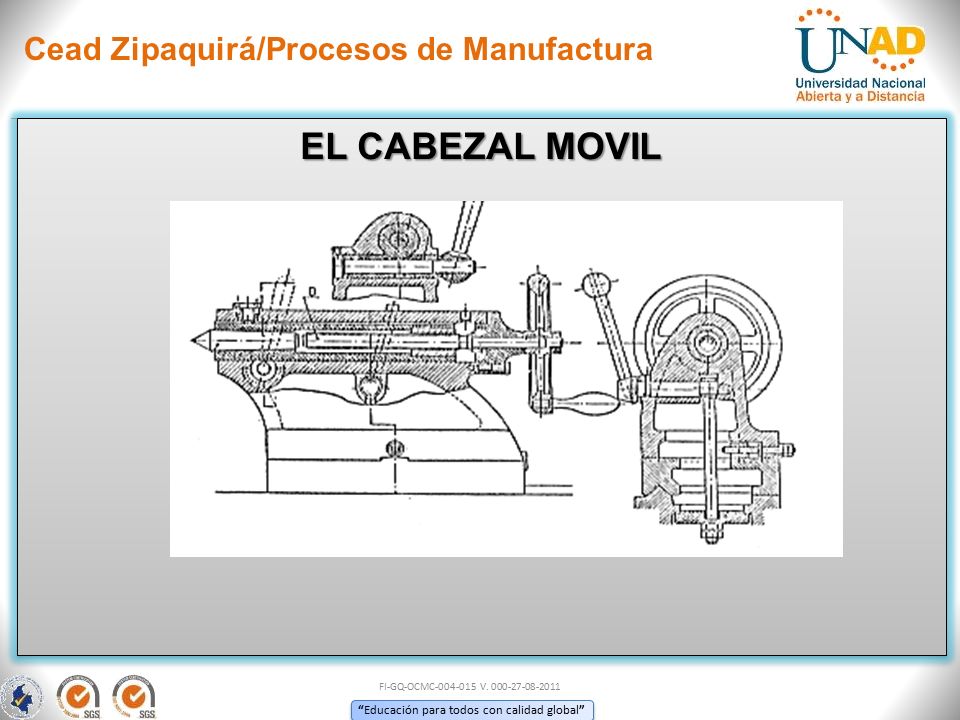

EL CABEZAL MOVIL FI-GQ-OCMC V

DISPOSITIVOS PARA EL TORNO PLATO UNIVERSAL (CHUCK) Tipos de mordazas para plato universal. FI-GQ-OCMC V

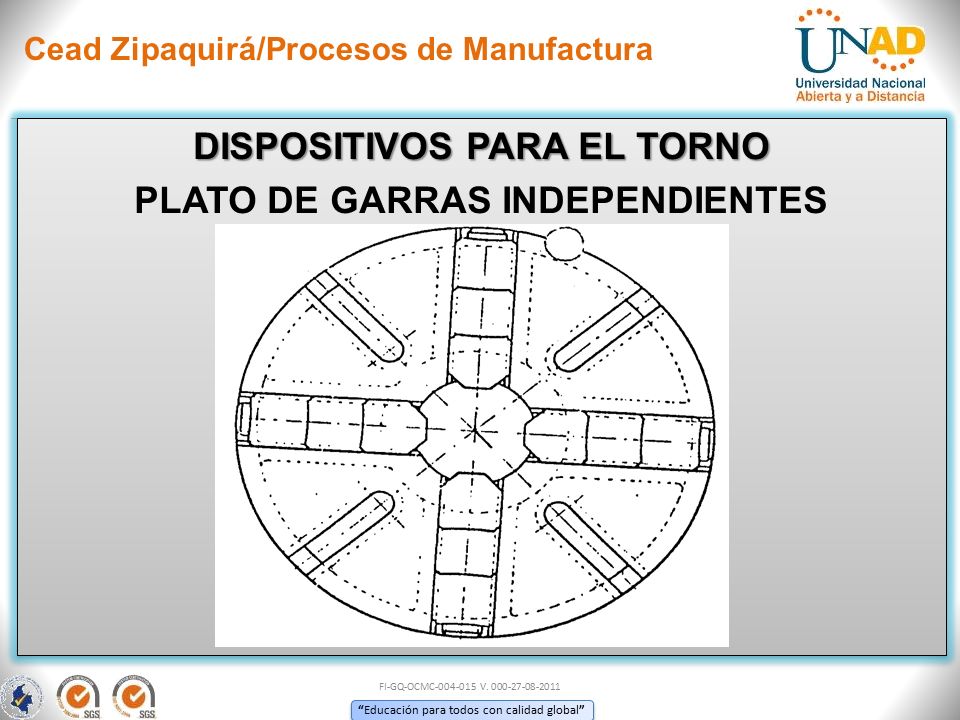

DISPOSITIVOS PARA EL TORNO PLATO DE GARRAS INDEPENDIENTES FI-GQ-OCMC V

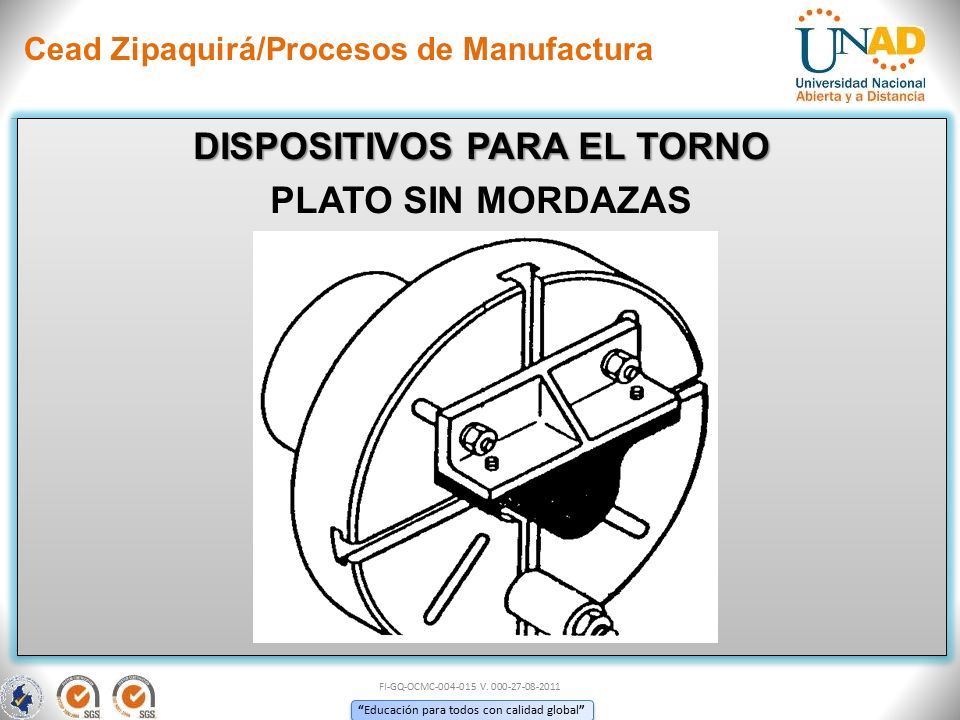

DISPOSITIVOS PARA EL TORNO PLATO SIN MORDAZAS FI-GQ-OCMC V

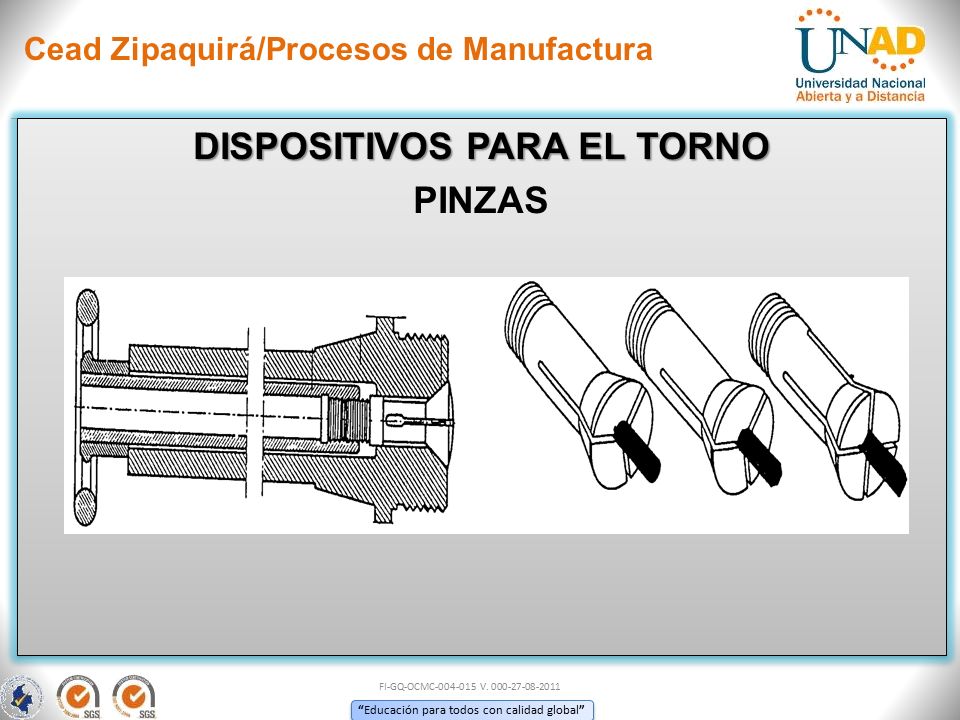

DISPOSITIVOS PARA EL TORNO PINZAS FI-GQ-OCMC V

DISPOSITIVOS PARA EL TORNO PLATO DE ARRASTRE Y BRIDA DE ARRASTRE (PERRO) Unión plato-perro de arrastre. FI-GQ-OCMC V

DISPOSITIVOS PARA EL TORNO UÑETAS DE ARRASTRE FI-GQ-OCMC V

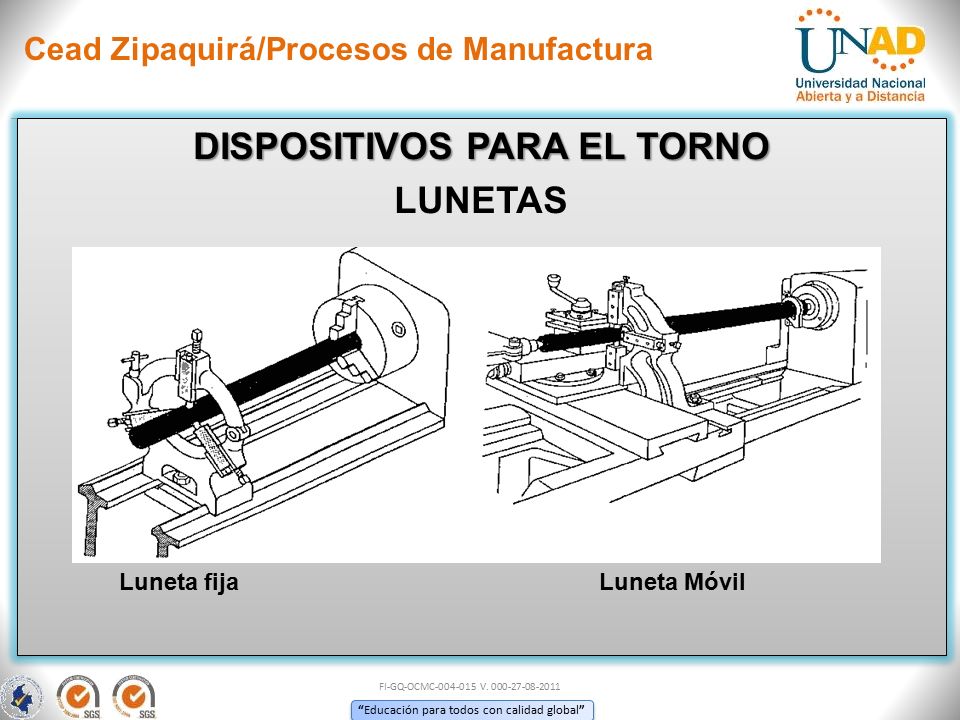

DISPOSITIVOS PARA EL TORNO LUNETAS Luneta fija Luneta Móvil FI-GQ-OCMC V

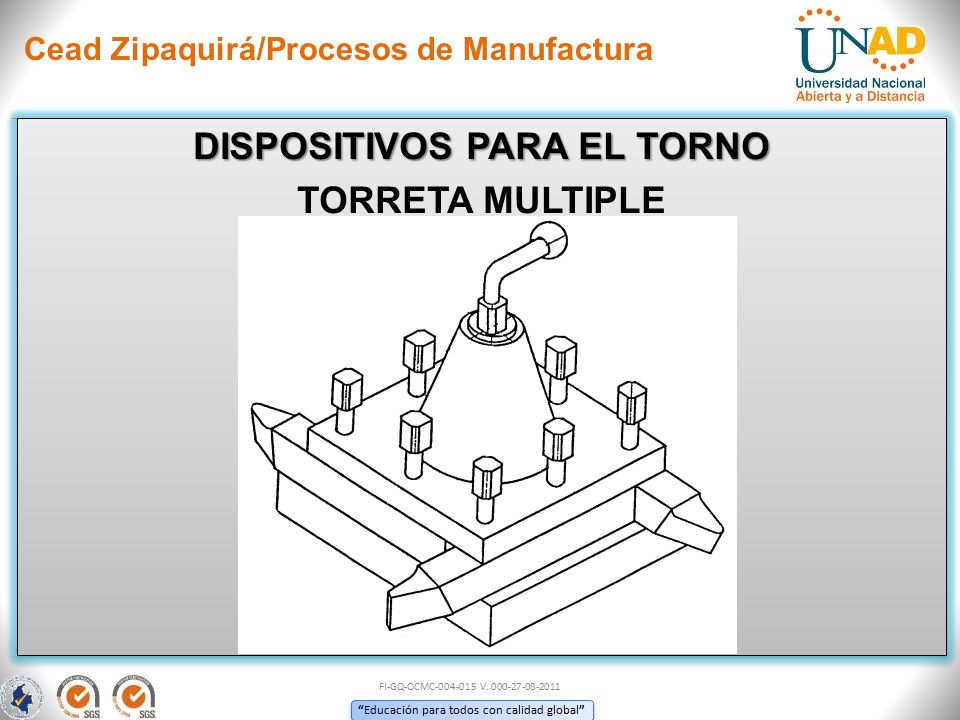

DISPOSITIVOS PARA EL TORNO TORRETA MULTIPLE FI-GQ-OCMC V

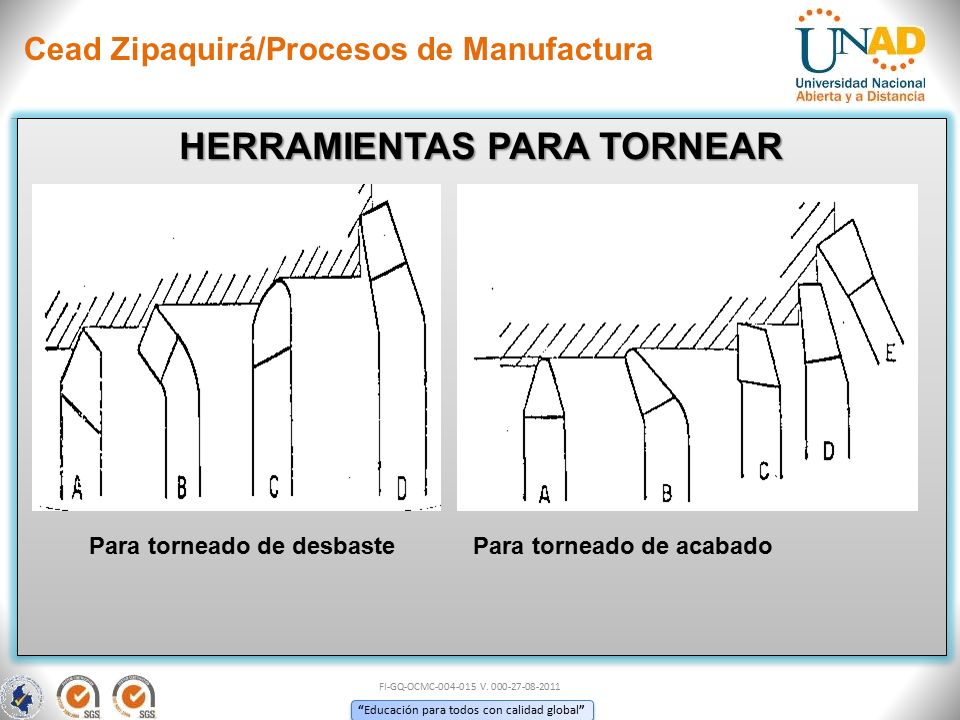

HERRAMIENTAS PARA TORNEAR Para torneado de desbaste Para torneado de acabado FI-GQ-OCMC V

HERRAMIENTAS PARA TORNEAR Diversas herramientas para torno Para torneado interior FI-GQ-OCMC V

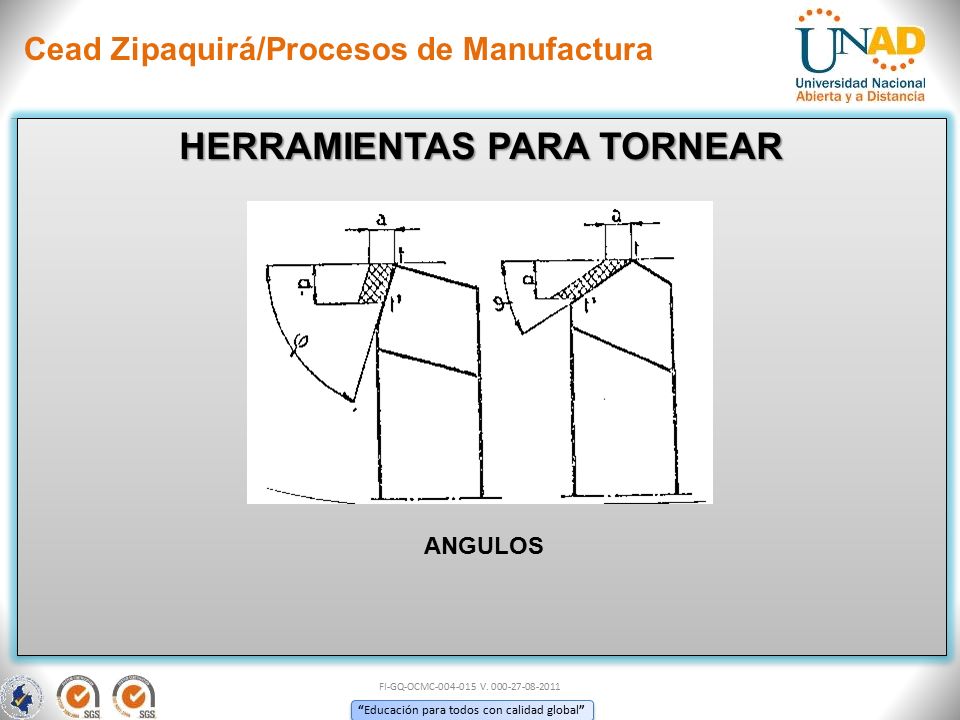

HERRAMIENTAS PARA TORNEAR ANGULOS FI-GQ-OCMC V

HERRAMIENTAS PARA TORNEAR Herramienta recta para desbastar Herramienta curva para desbastar FI-GQ-OCMC V

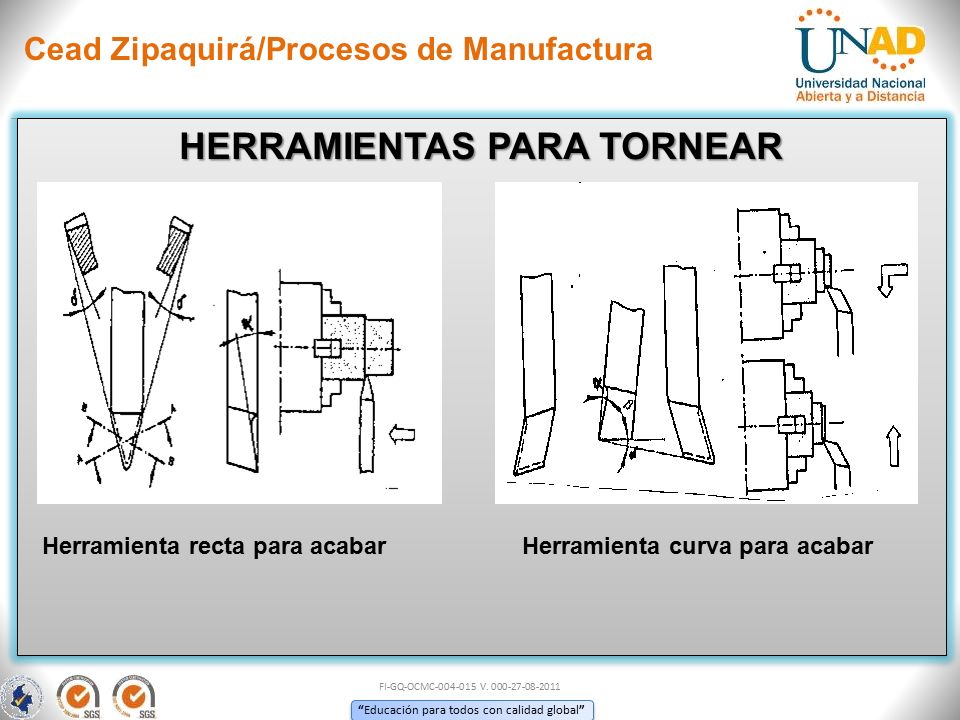

HERRAMIENTAS PARA TORNEAR Herramienta recta para acabar Herramienta curva para acabar FI-GQ-OCMC V

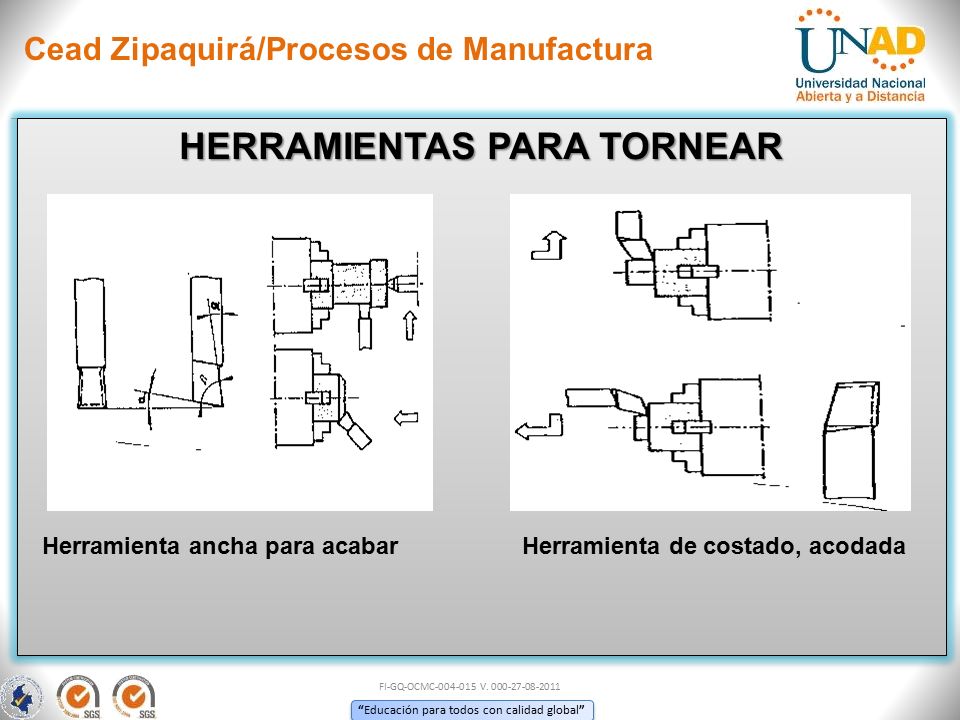

HERRAMIENTAS PARA TORNEAR Herramienta ancha para acabar Herramienta de costado, acodada FI-GQ-OCMC V

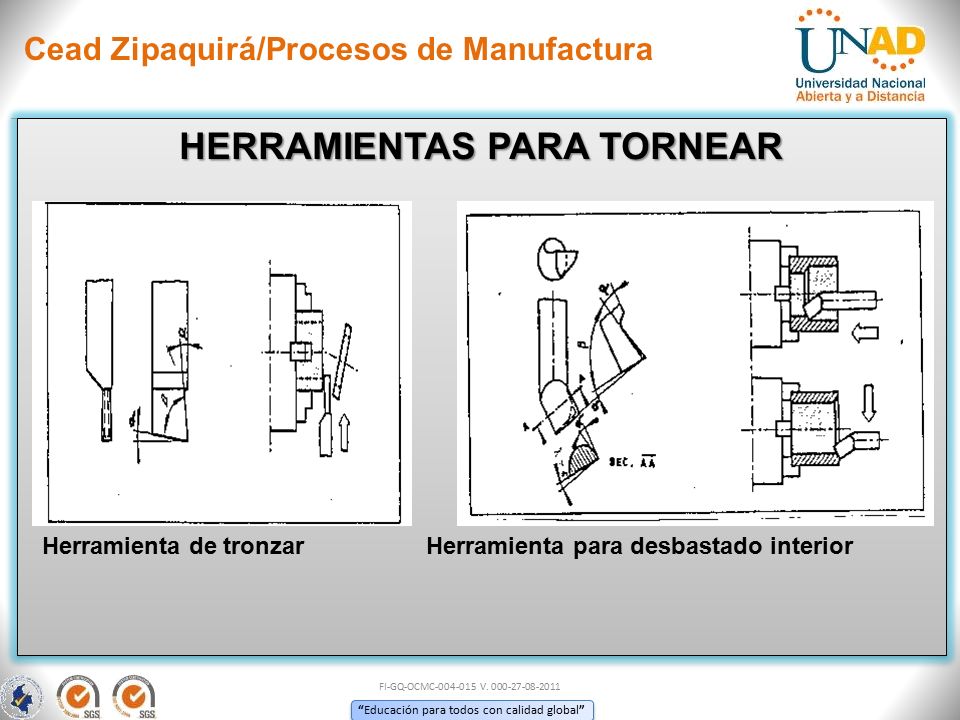

HERRAMIENTAS PARA TORNEAR Herramienta de tronzar Herramienta para desbastado interior FI-GQ-OCMC V

HERRAMIENTAS PARA TORNEAR Herramienta de costado para acabar Herramienta de cajeado interior FI-GQ-OCMC V

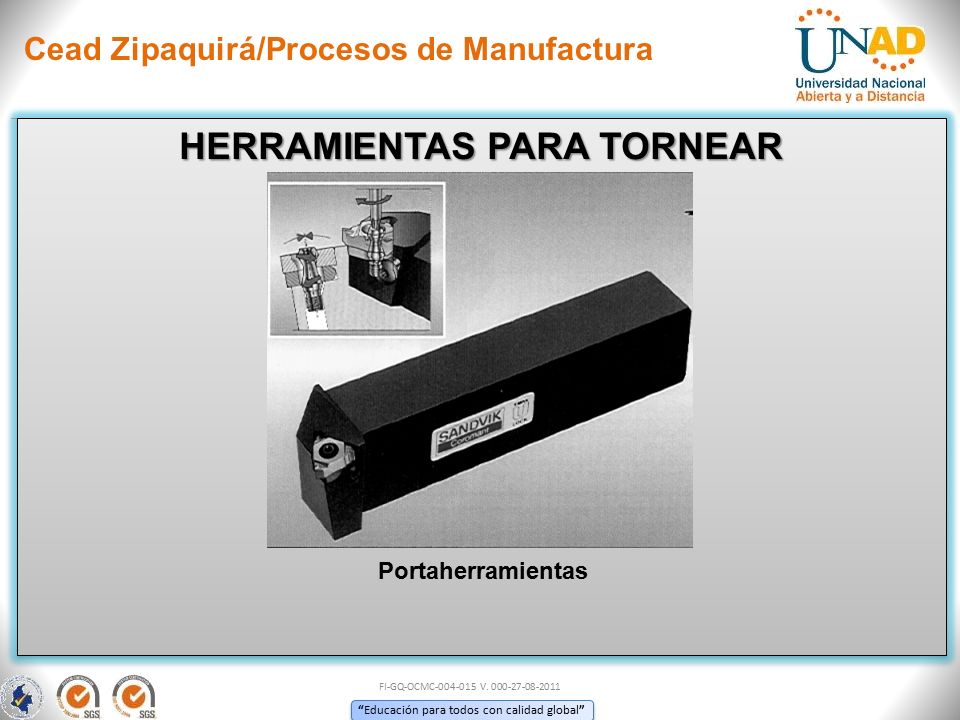

HERRAMIENTAS PARA TORNEAR Portaherramientas FI-GQ-OCMC V

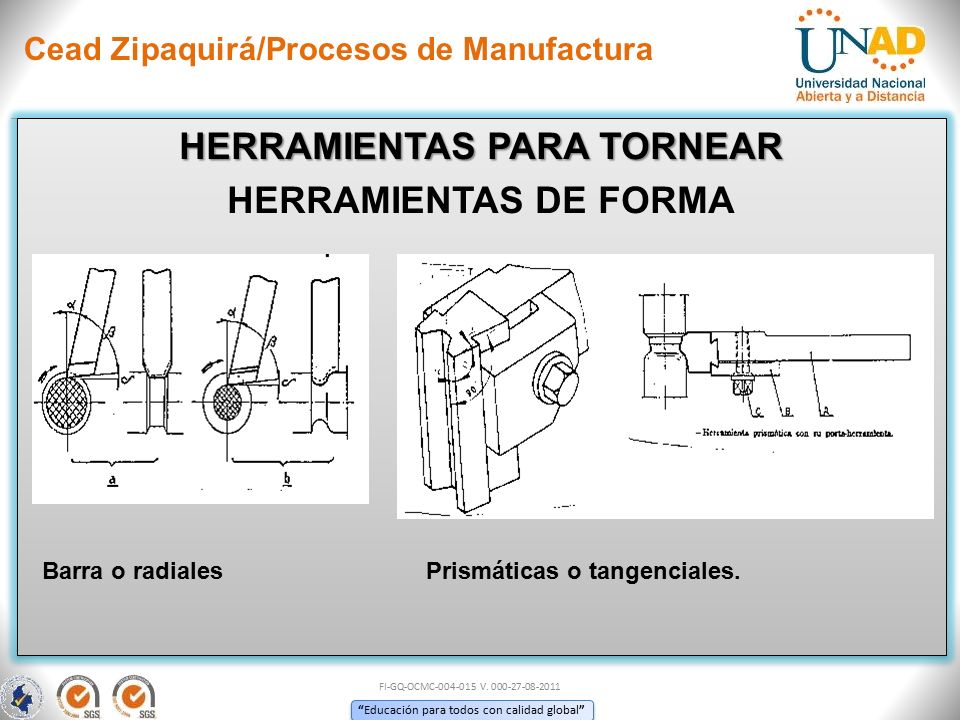

HERRAMIENTAS PARA TORNEAR HERRAMIENTAS DE FORMA Barra o radiales Prismáticas o tangenciales. FI-GQ-OCMC V

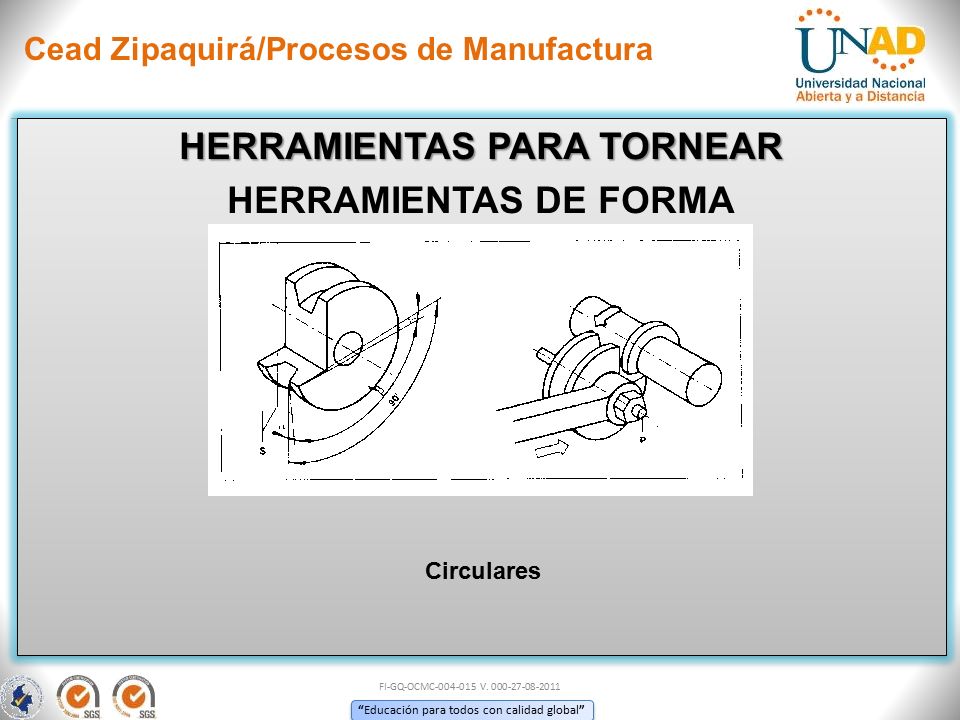

HERRAMIENTAS PARA TORNEAR HERRAMIENTAS DE FORMA Circulares FI-GQ-OCMC V

HERRAMIENTAS PARA TORNEAR ESPECIALES Broca Helicoidal Broca para cañones FI-GQ-OCMC V

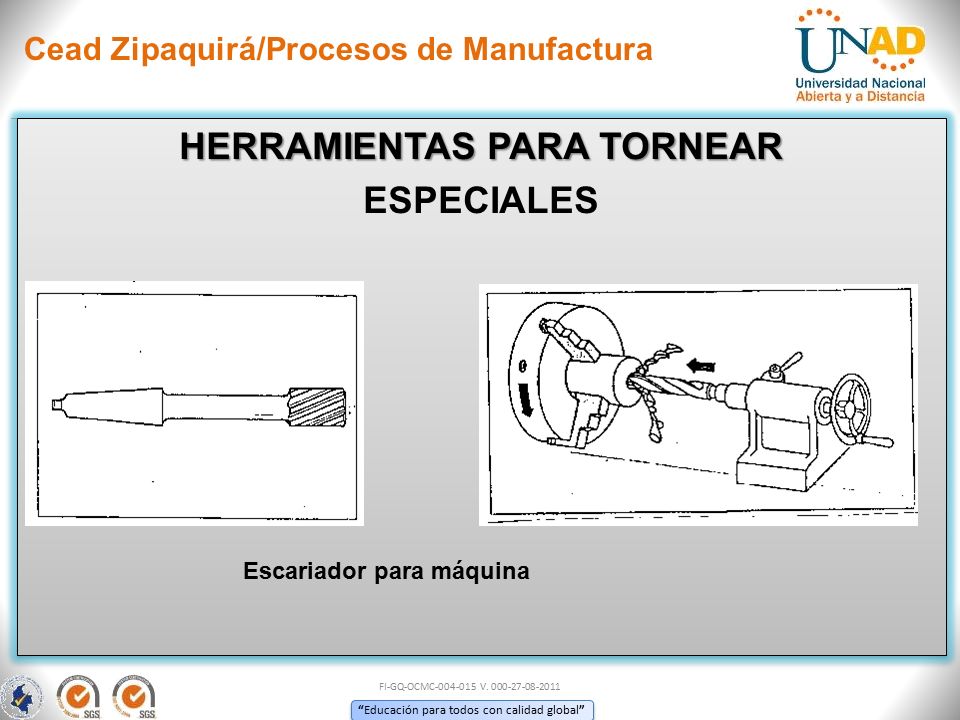

HERRAMIENTAS PARA TORNEAR ESPECIALES Escariador para máquina FI-GQ-OCMC V

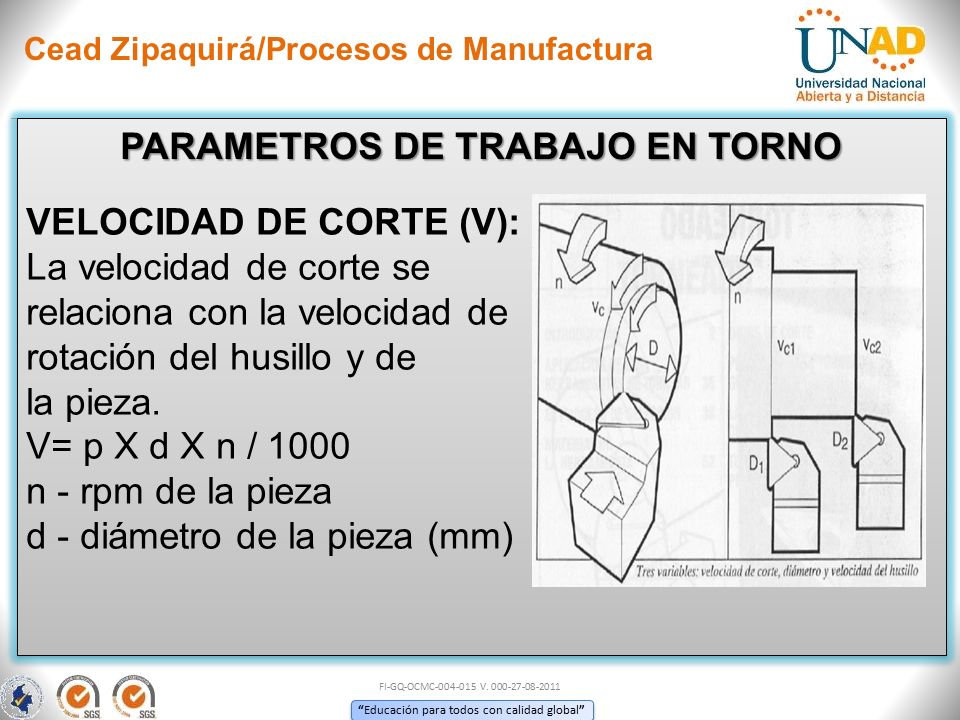

PARAMETROS DE TRABAJO EN TORNO VELOCIDAD DE CORTE (V): La velocidad de corte se relaciona con la velocidad de rotación del husillo y de la pieza. V= p X d X n / 1000 n - rpm de la pieza d - diámetro de la pieza (mm) FI-GQ-OCMC V

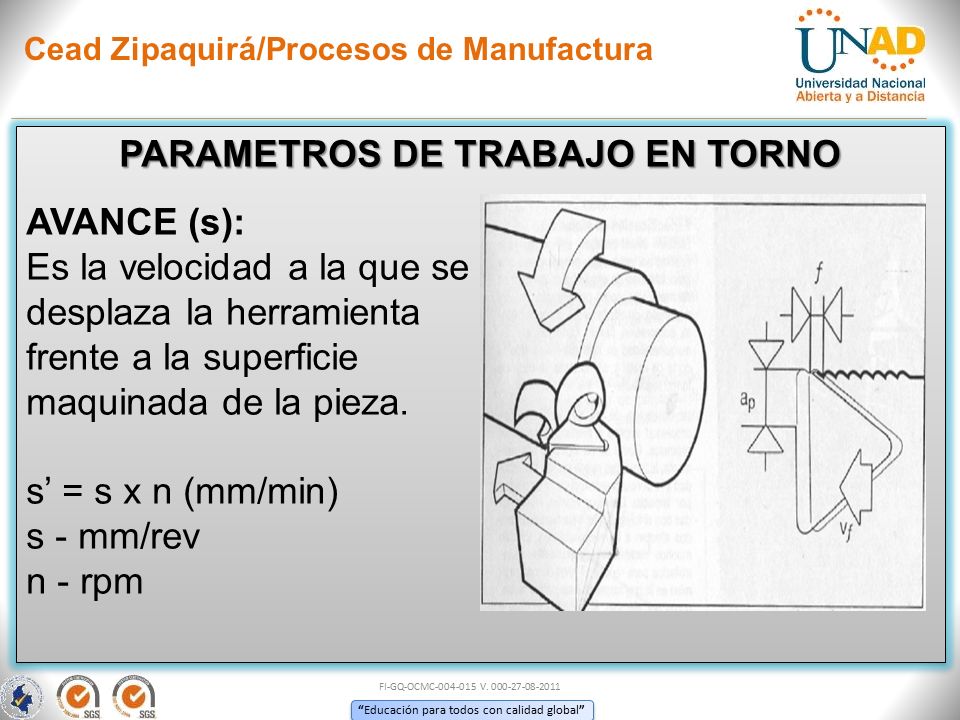

PARAMETROS DE TRABAJO EN TORNO AVANCE (s): Es la velocidad a la que se desplaza la herramienta frente a la superficie maquinada de la pieza. s’ = s x n (mm/min) s - mm/rev n - rpm FI-GQ-OCMC V

PARAMETROS DE TRABAJO EN TORNO ACABADO SUPERFICIAL: El radio de punta de la plaquita y el avance son los factores que más influyen en el acabado superficial (valor medio de rugosidad) obtenido en una operación de torneado o mandrinado. El aumento del radio de punta o la reducción del avance mejoran el acabado superficial. FI-GQ-OCMC V

PARAMETROS DE TRABAJO EN TORNO LA PROFUNDIDAD DE CORTE (a) representa el espesor de material que se retira de la pieza. FI-GQ-OCMC V

PARAMETROS DE TRABAJO EN TORNO ACABADO SUPERFICIAL: El radio de punta de la plaquita y el avance son los factores que más influyen en el acabado superficial (valor medio de rugosidad) obtenido en una operación de torneado o mandrinado. El aumento del radio de punta o la reducción del avance mejoran el acabado superficial. FI-GQ-OCMC V

PARAMETROS DE TRABAJO EN TORNO VELOCIDAD DEL HUSILLO: Es la velocidad a la que gira la pieza. ANGULO DE POSICION (k): Es el ángulo entre el filo de corte y la dirección de avance. SECCION DE VIRUTA: El ancho de viruta (la) es la longitud efectiva del filo principal El espesor de viruta (h) FI-GQ-OCMC V

OPERACIONES DE TORNEADO OPERACIÓN DE DESBASTE: la prioridad en una operación de desbaste es arrancar un volumen de metal tan eficientemente como sea posible. el mayor requerimiento es la resistencia del filo de corte. OPERACIÓN DE ACABADO: En acabado, el volumen de metal arrancado es menor. Tiene por objetivo obtener unas superficies que cumplan con unas exigencias de rugosidad y de tolerancias impuestas. FI-GQ-OCMC V

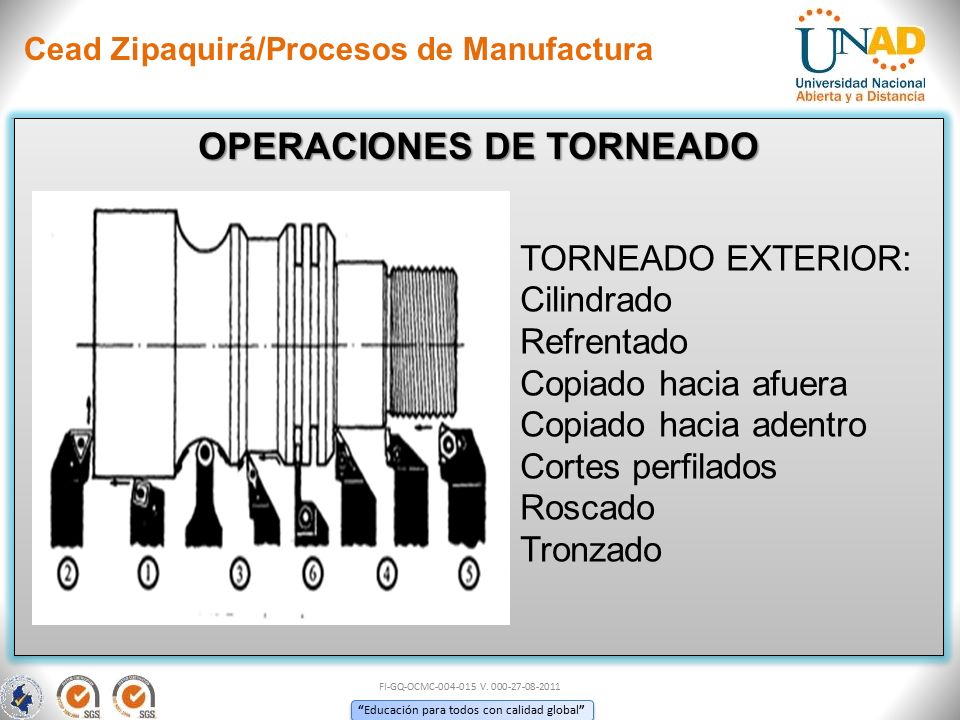

OPERACIONES DE TORNEADO TORNEADO EXTERIOR: Cilindrado Refrentado Copiado hacia afuera Copiado hacia adentro Cortes perfilados Roscado Tronzado FI-GQ-OCMC V

OPERACIONES DE TORNEADO TORNEADO INTERIOR (MANDRINADO): Cilindrado Refrentado/Copiado Perfilados Roscado FI-GQ-OCMC V

TRABAJOS DE TORNEADO CILINDRADO FI-GQ-OCMC V

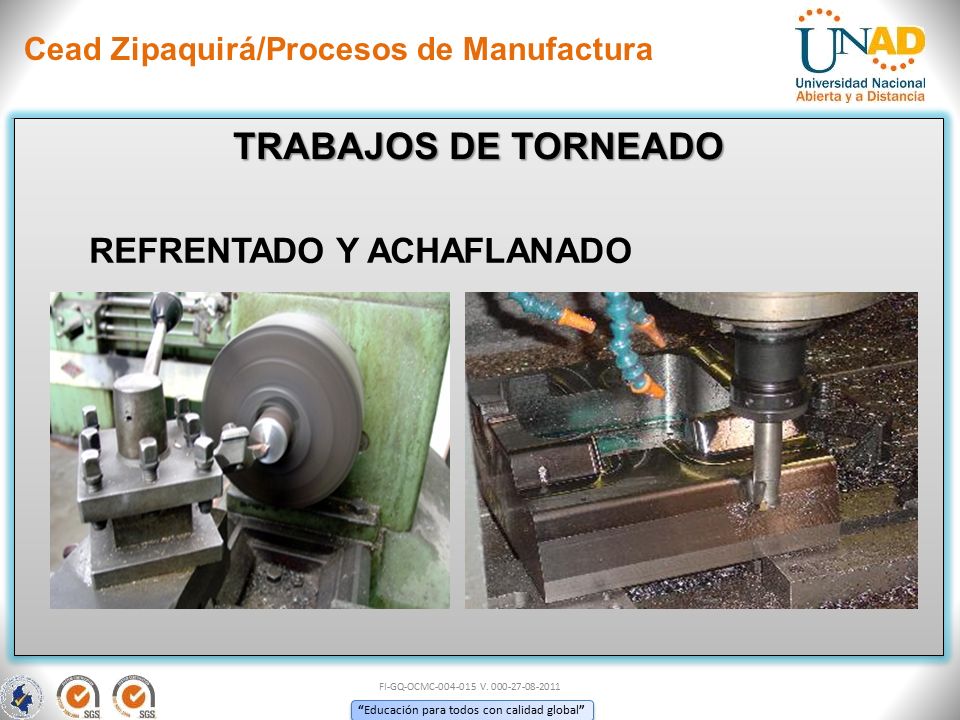

TRABAJOS DE TORNEADO REFRENTADO Y ACHAFLANADO FI-GQ-OCMC V

TRABAJOS DE TORNEADO TORNEADO DE CONOS FI-GQ-OCMC V

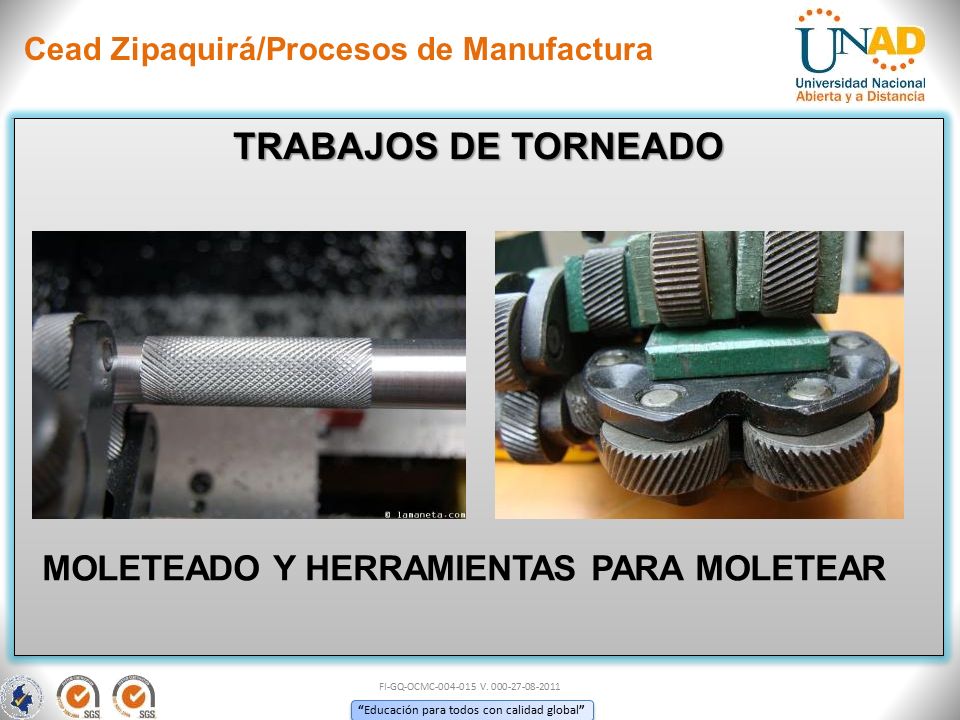

TRABAJOS DE TORNEADO MOLETEADO Y HERRAMIENTAS PARA MOLETEAR FI-GQ-OCMC V

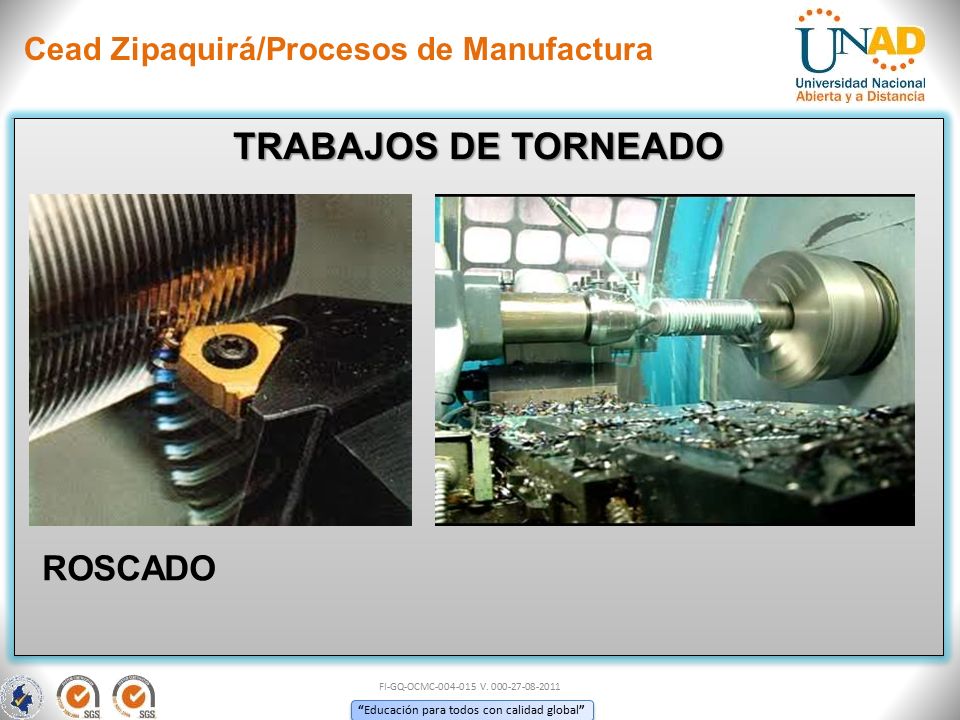

TRABAJOS DE TORNEADO ROSCADO FI-GQ-OCMC V

PLAN DE TRABAJO: PRODUCCION EN TORNO FI-GQ-OCMC V

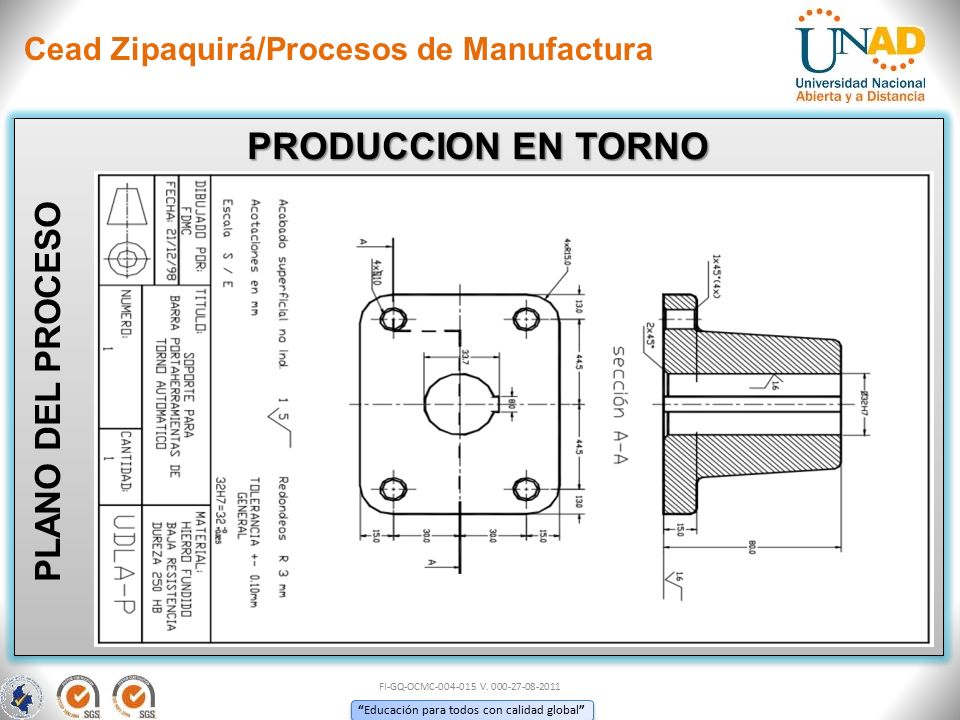

PLANO DEL PROCESO PRODUCCION EN TORNO FI-GQ-OCMC V

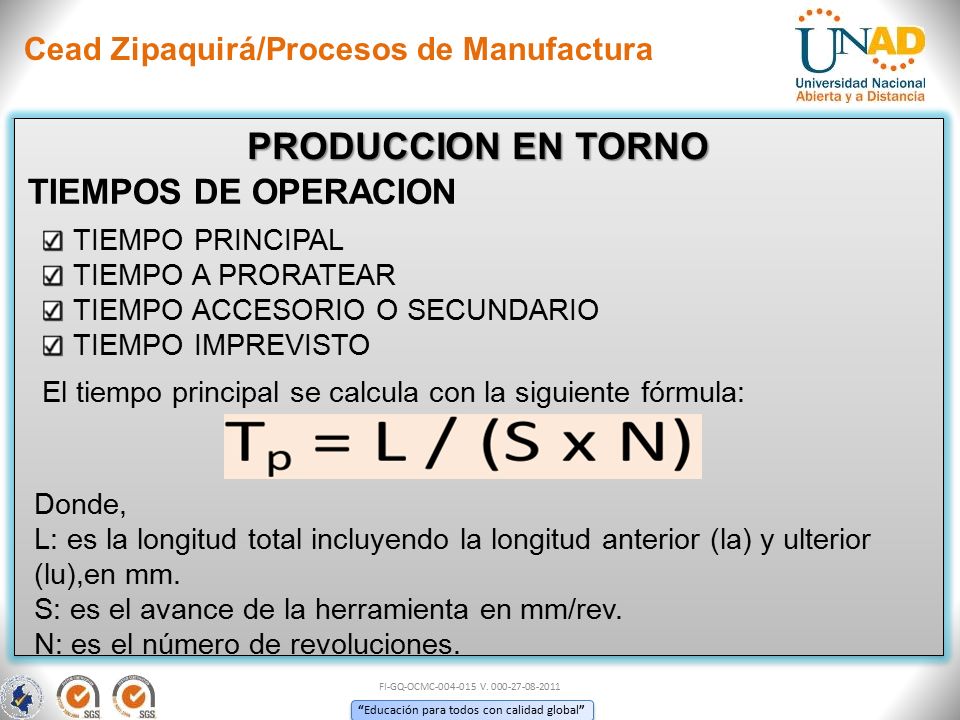

PRODUCCION EN TORNO TIEMPOS DE OPERACION TIEMPO PRINCIPAL TIEMPO A PRORATEAR TIEMPO ACCESORIO O SECUNDARIO TIEMPO IMPREVISTO El tiempo principal se calcula con la siguiente fórmula: Donde, L: es la longitud total incluyendo la longitud anterior (la) y ulterior (lu),en mm. S: es el avance de la herramienta en mm/rev. N: es el número de revoluciones. FI-GQ-OCMC V
