CHIPSET.

Presentación del tema: "CHIPSET."— Transcripción de la presentación:

1 CHIPSET

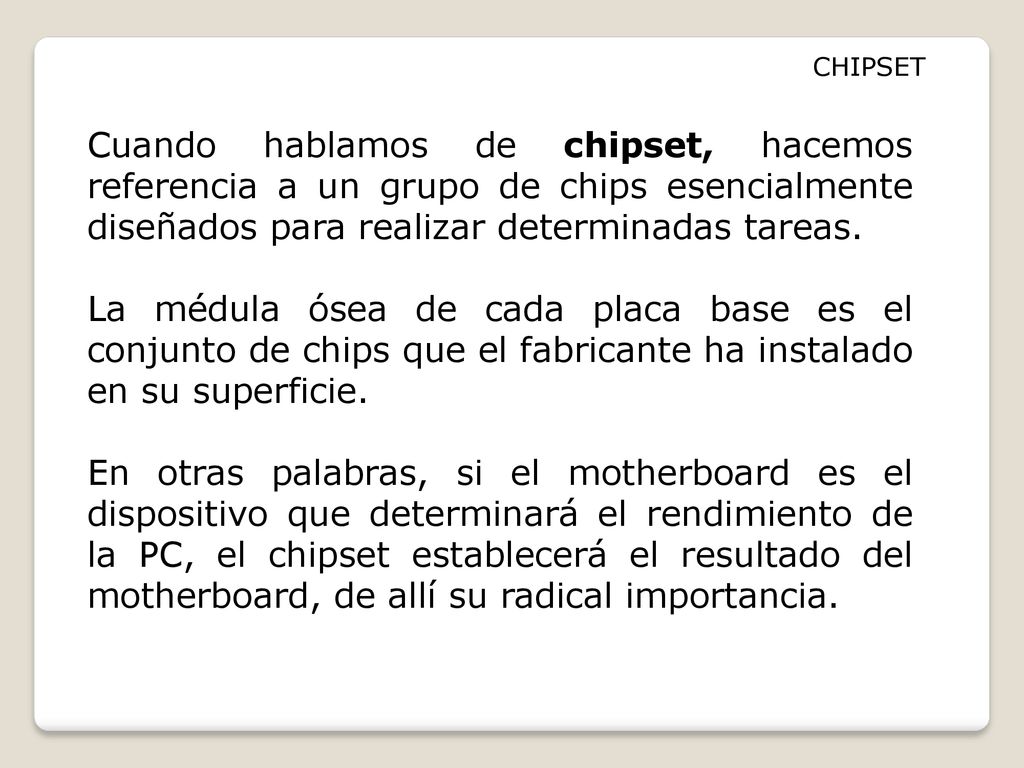

2 CHIPSET Cuando hablamos de chipset, hacemos referencia a un grupo de chips esencialmente diseñados para realizar determinadas tareas. La médula ósea de cada placa base es el conjunto de chips que el fabricante ha instalado en su superficie. En otras palabras, si el motherboard es el dispositivo que determinará el rendimiento de la PC, el chipset establecerá el resultado del motherboard, de allí su radical importancia.

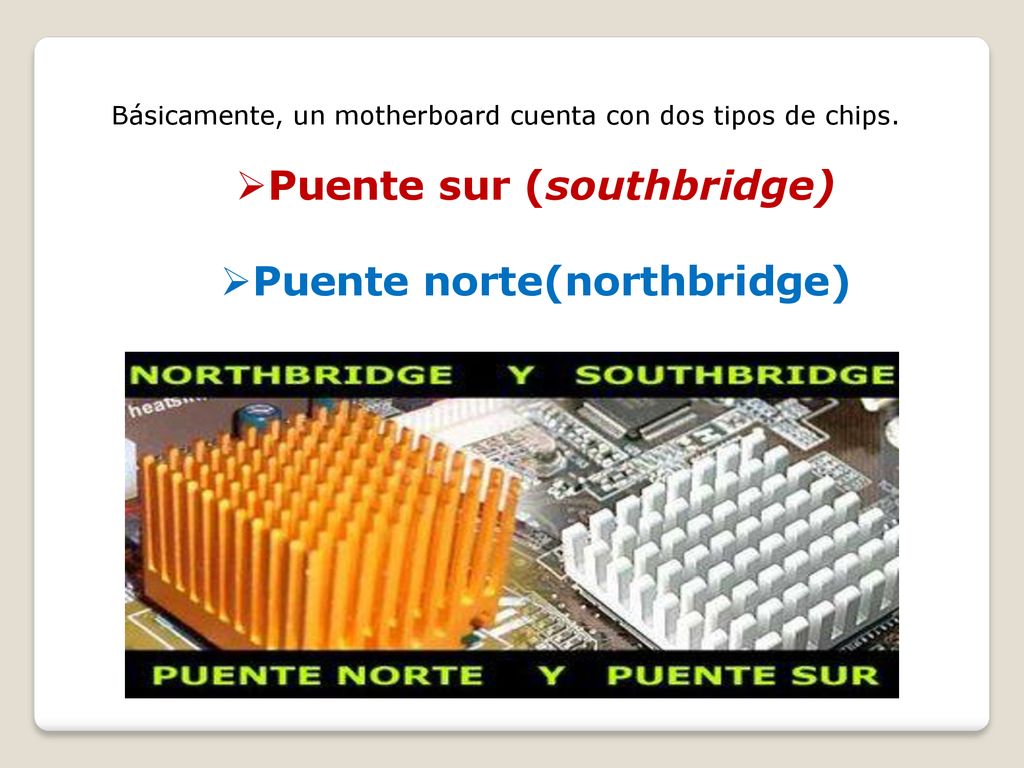

3 Puente sur (southbridge) Puente norte(northbridge)
Básicamente, un motherboard cuenta con dos tipos de chips. Puente sur (southbridge) Puente norte(northbridge)

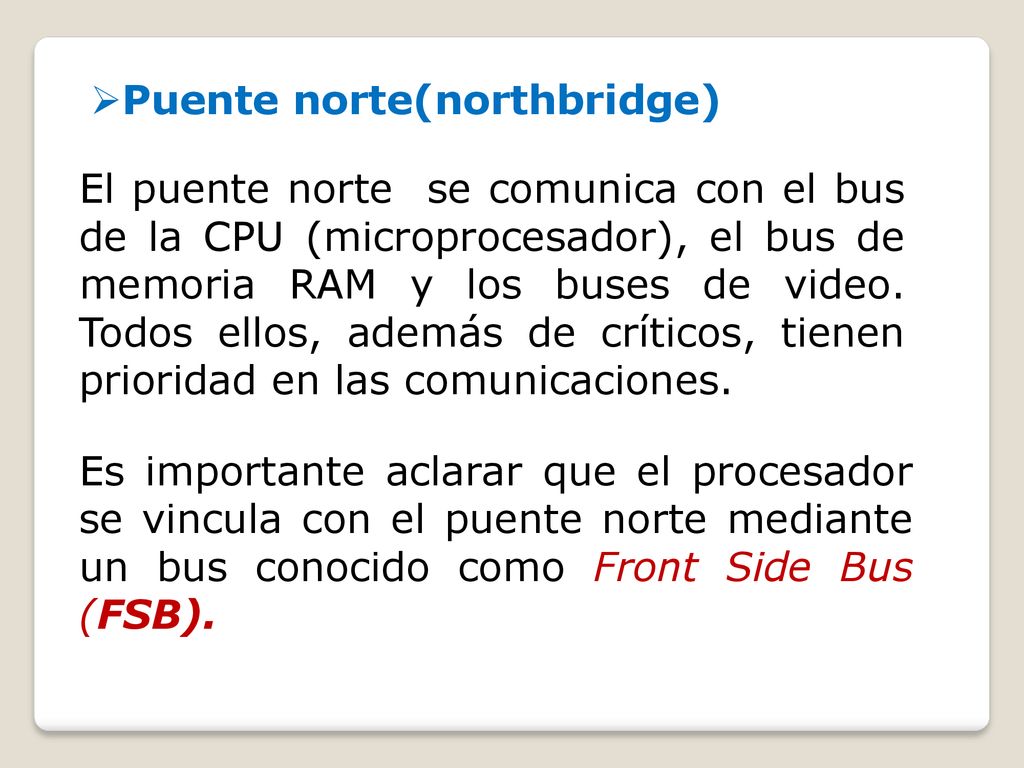

4 Puente norte(northbridge)
El puente norte se comunica con el bus de la CPU (microprocesador), el bus de memoria RAM y los buses de video. Todos ellos, además de críticos, tienen prioridad en las comunicaciones. Es importante aclarar que el procesador se vincula con el puente norte mediante un bus conocido como Front Side Bus (FSB).

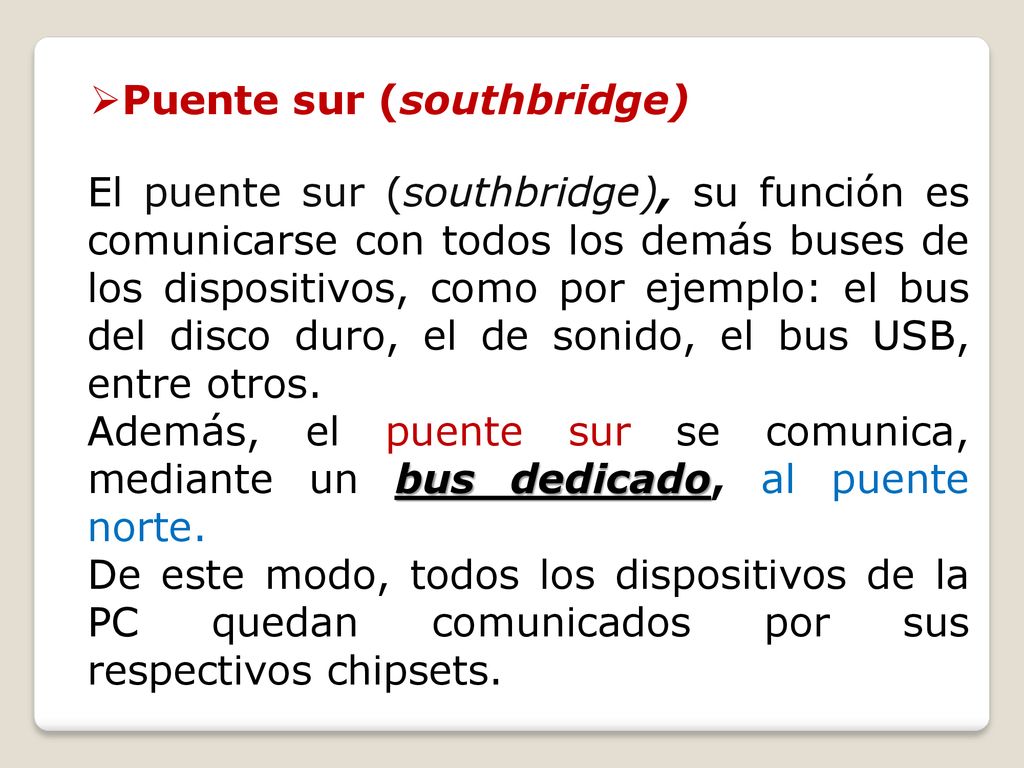

5 Puente sur (southbridge)
El puente sur (southbridge), su función es comunicarse con todos los demás buses de los dispositivos, como por ejemplo: el bus del disco duro, el de sonido, el bus USB, entre otros. Además, el puente sur se comunica, mediante un bus dedicado, al puente norte. De este modo, todos los dispositivos de la PC quedan comunicados por sus respectivos chipsets.

6 FSB

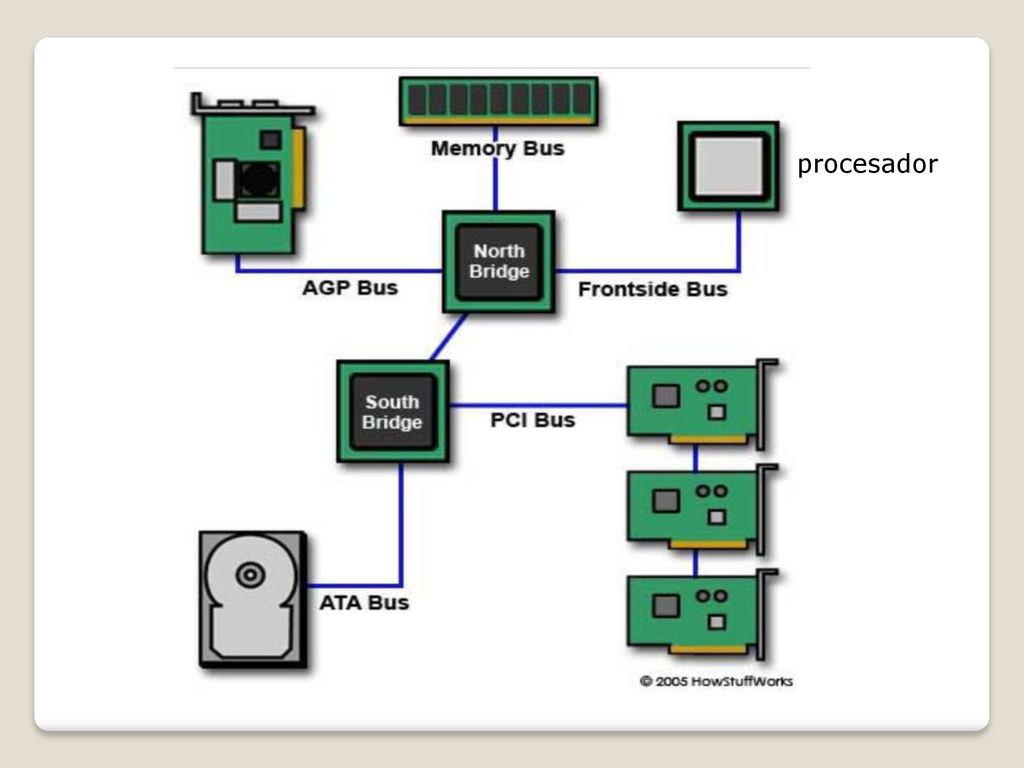

7 procesador

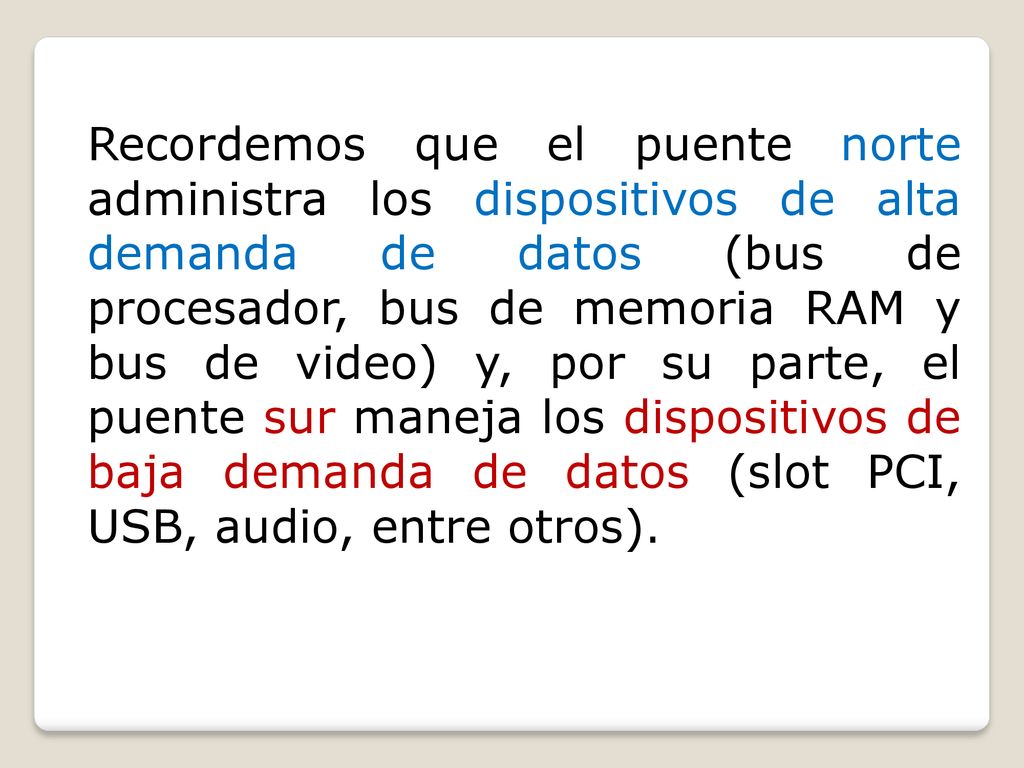

8 Recordemos que el puente norte administra los dispositivos de alta demanda de datos (bus de procesador, bus de memoria RAM y bus de video) y, por su parte, el puente sur maneja los dispositivos de baja demanda de datos (slot PCI, USB, audio, entre otros).

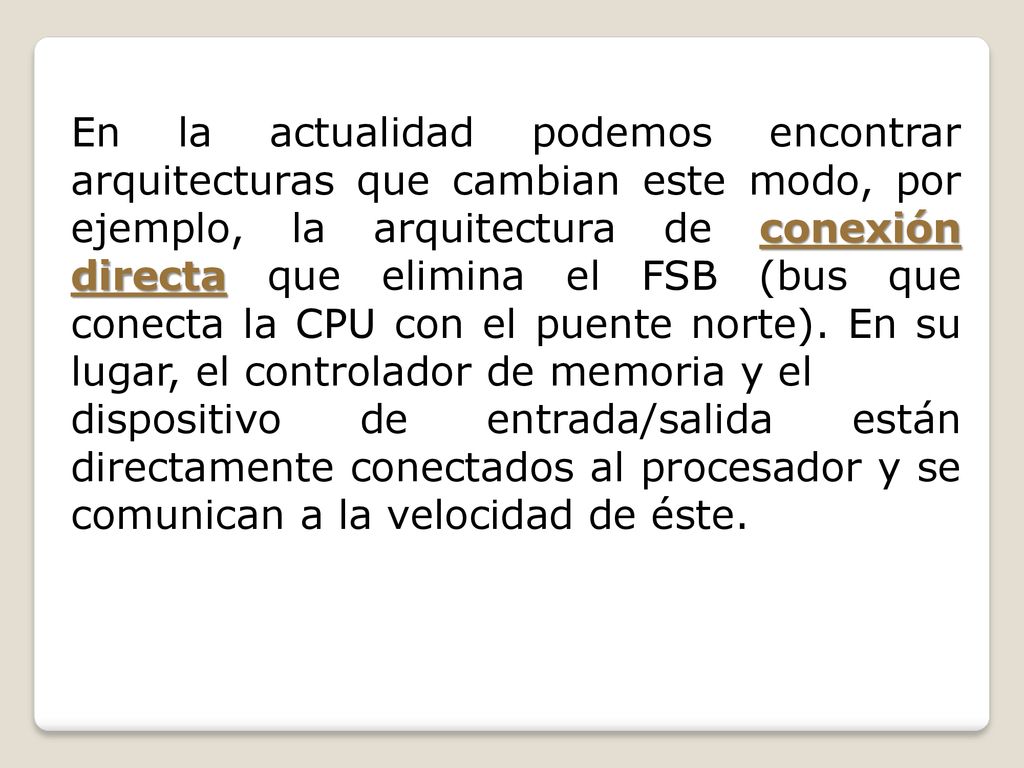

9 En la actualidad podemos encontrar arquitecturas que cambian este modo, por ejemplo, la arquitectura de conexión directa que elimina el FSB (bus que conecta la CPU con el puente norte). En su lugar, el controlador de memoria y el dispositivo de entrada/salida están directamente conectados al procesador y se comunican a la velocidad de éste.

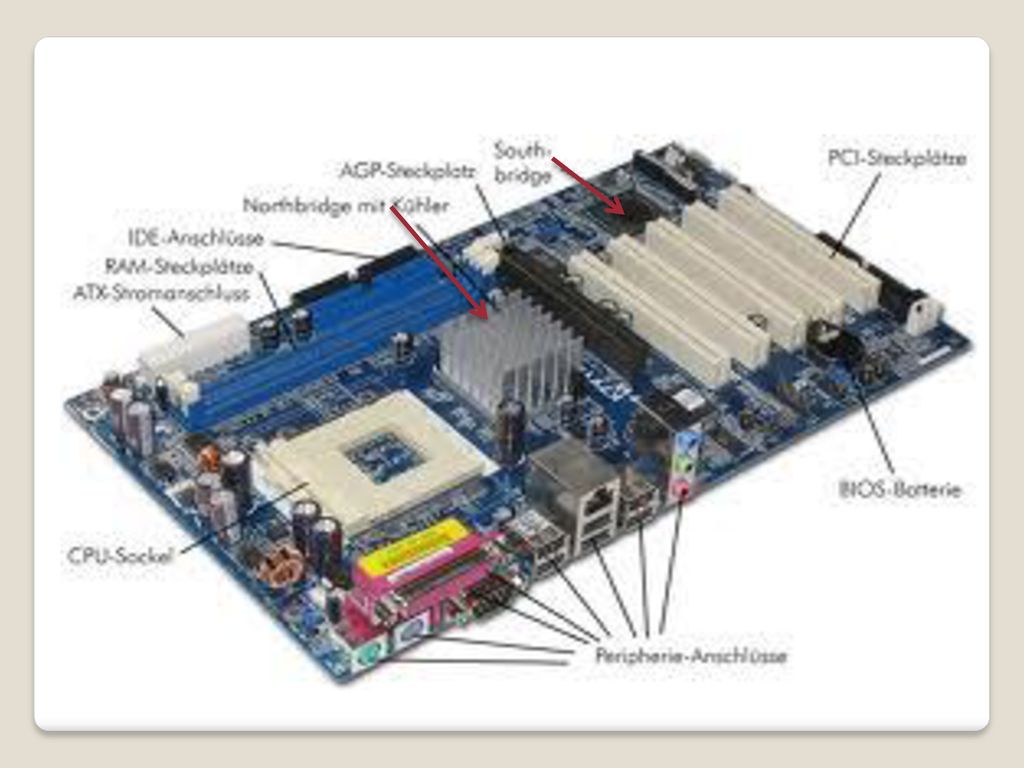

10

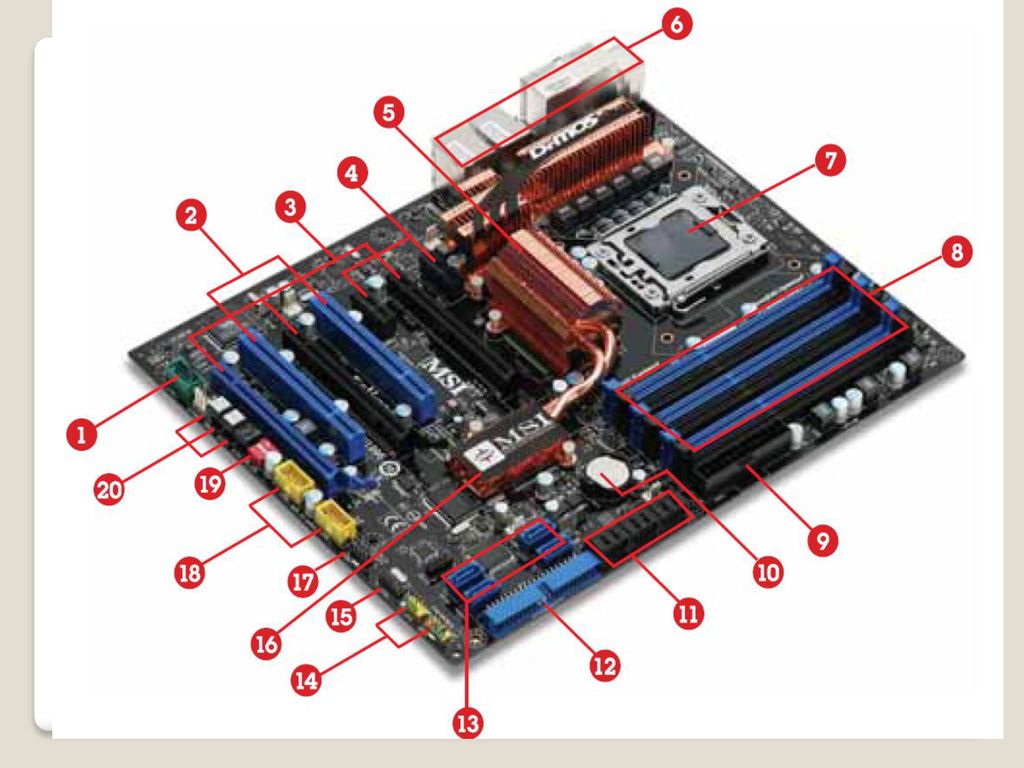

11

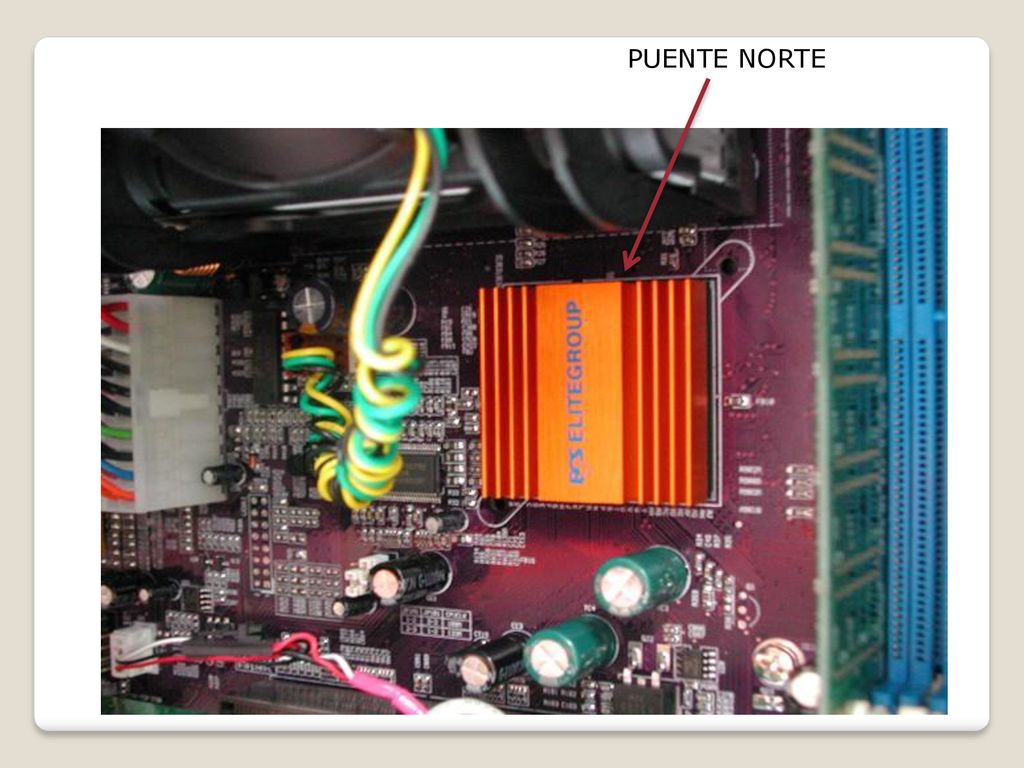

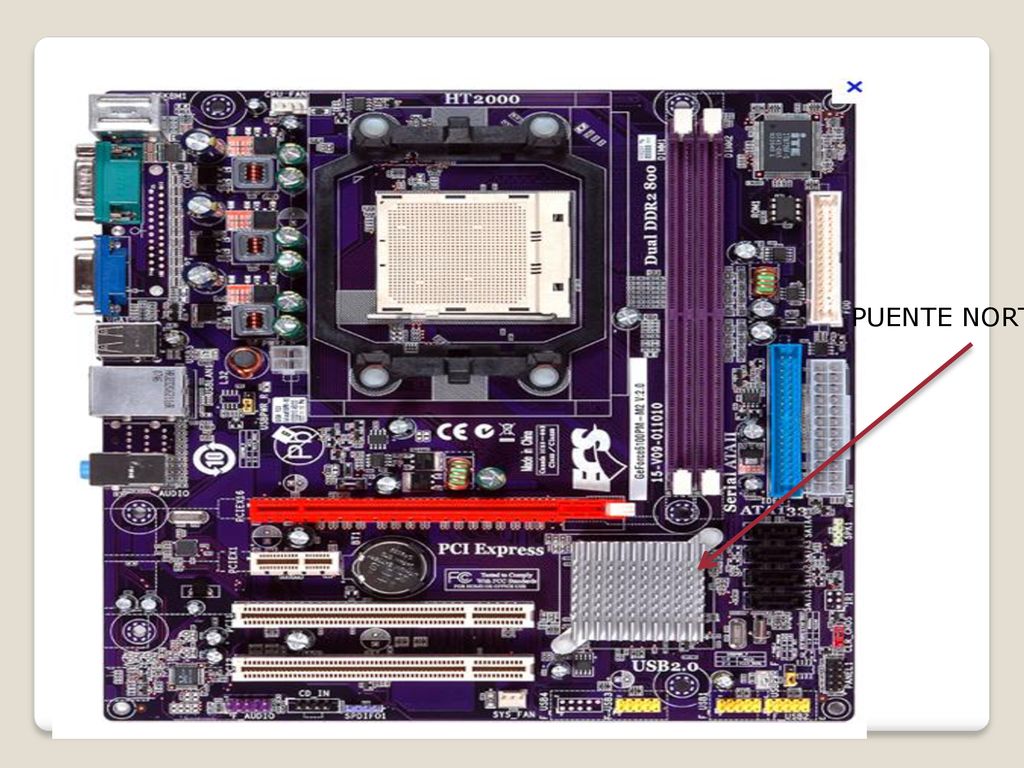

12 PUENTE NORTE

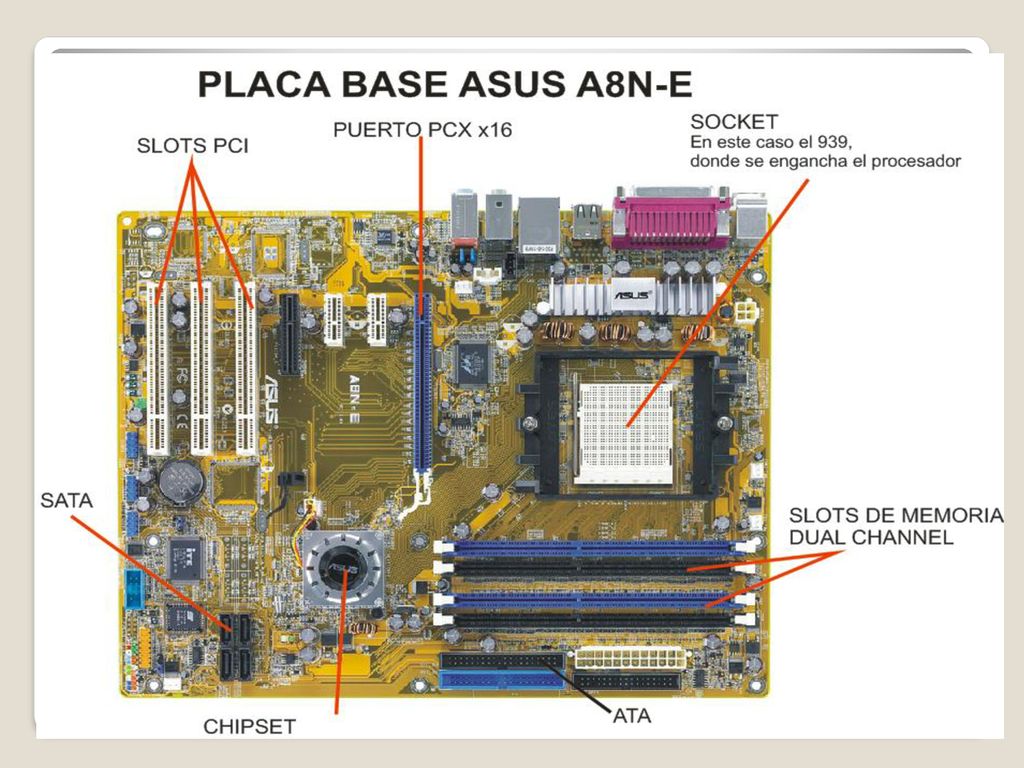

13

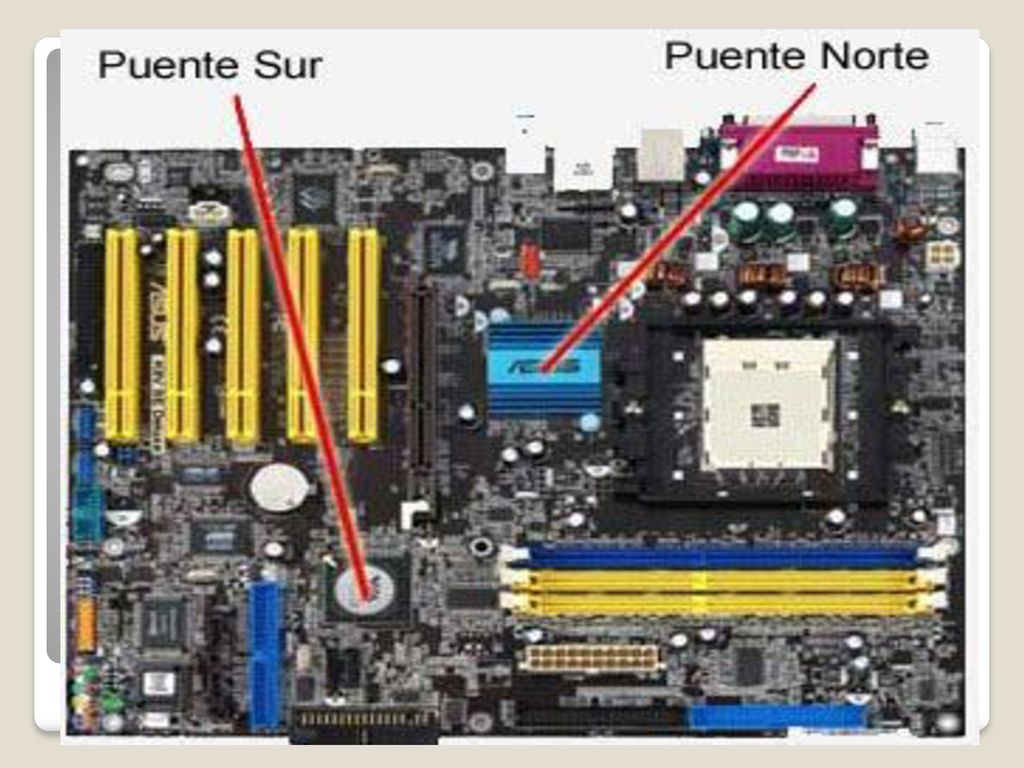

14

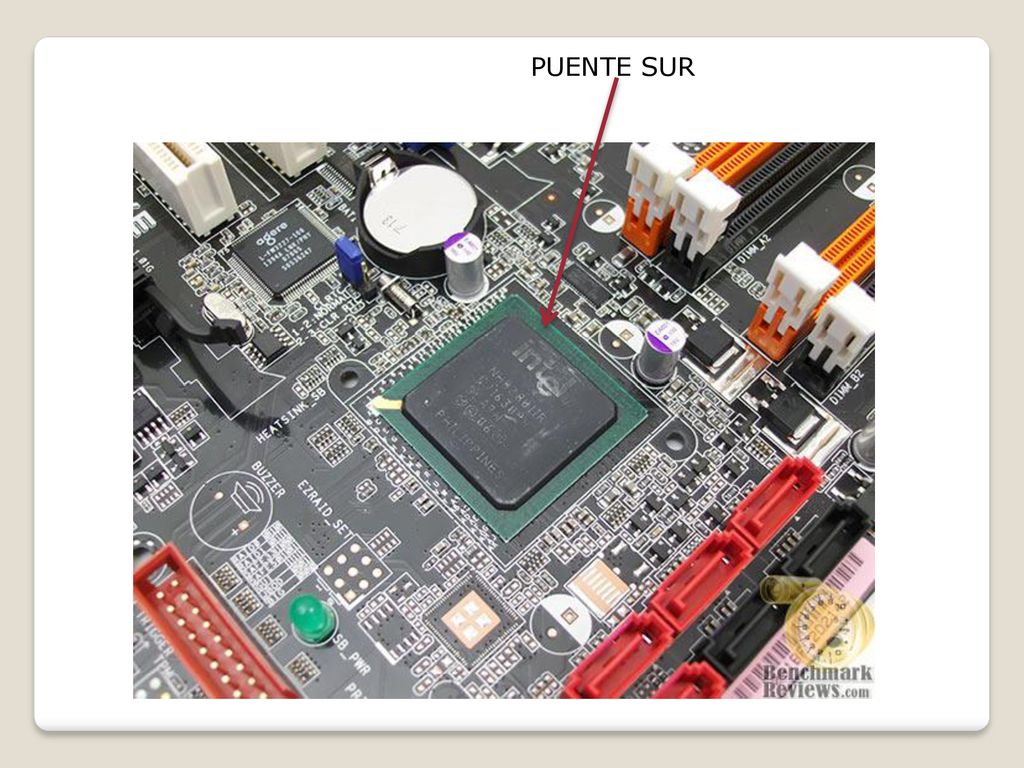

15 PUENTE SUR

16 PUENTE NORTE

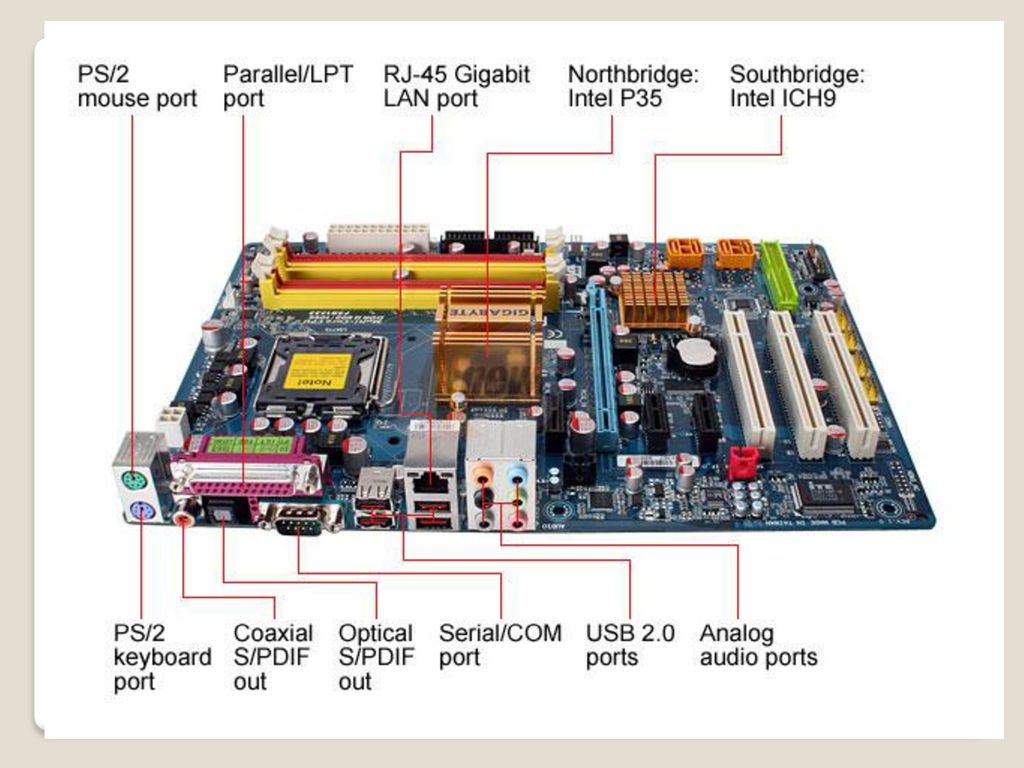

17

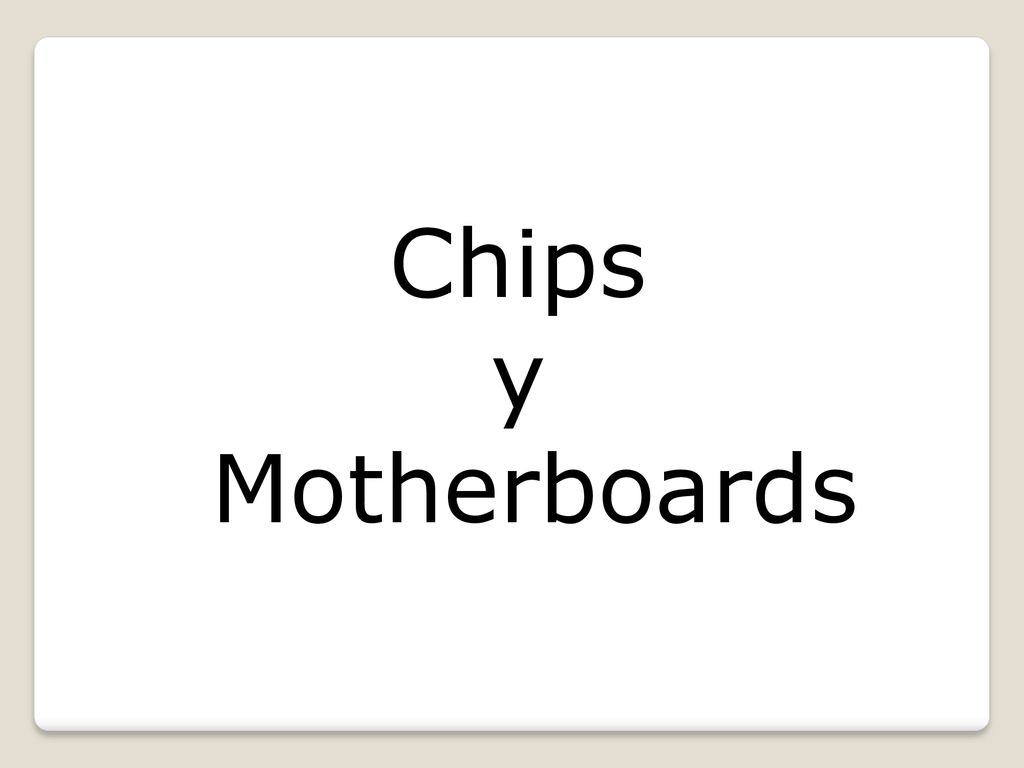

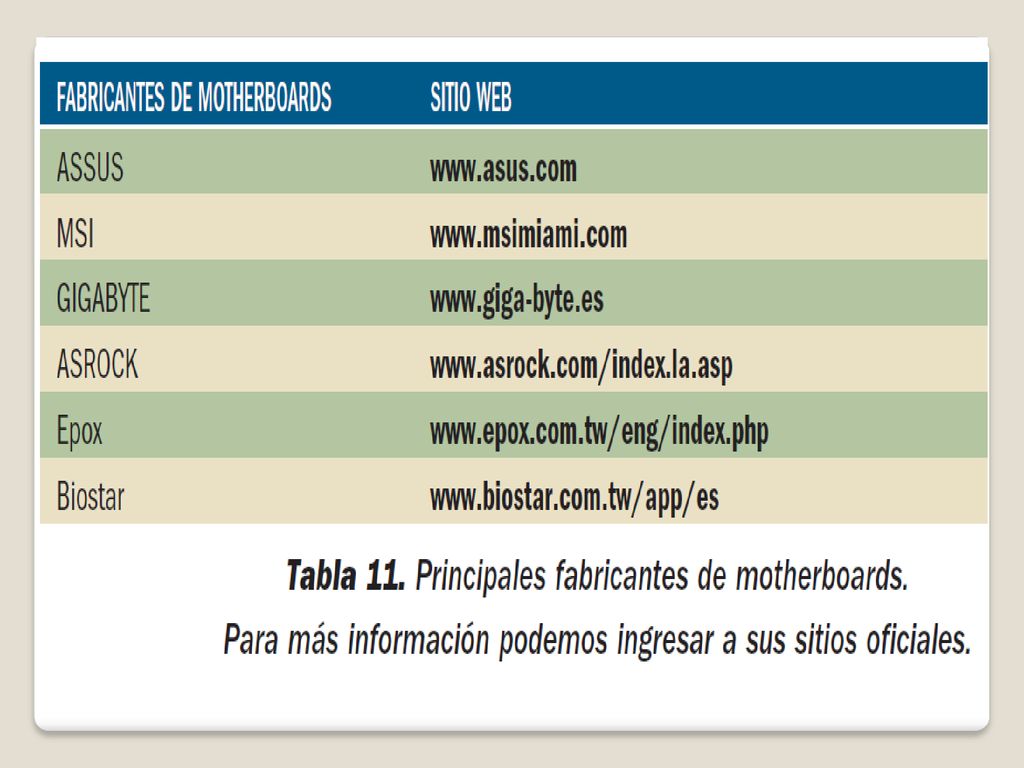

18 Chips y Motherboards

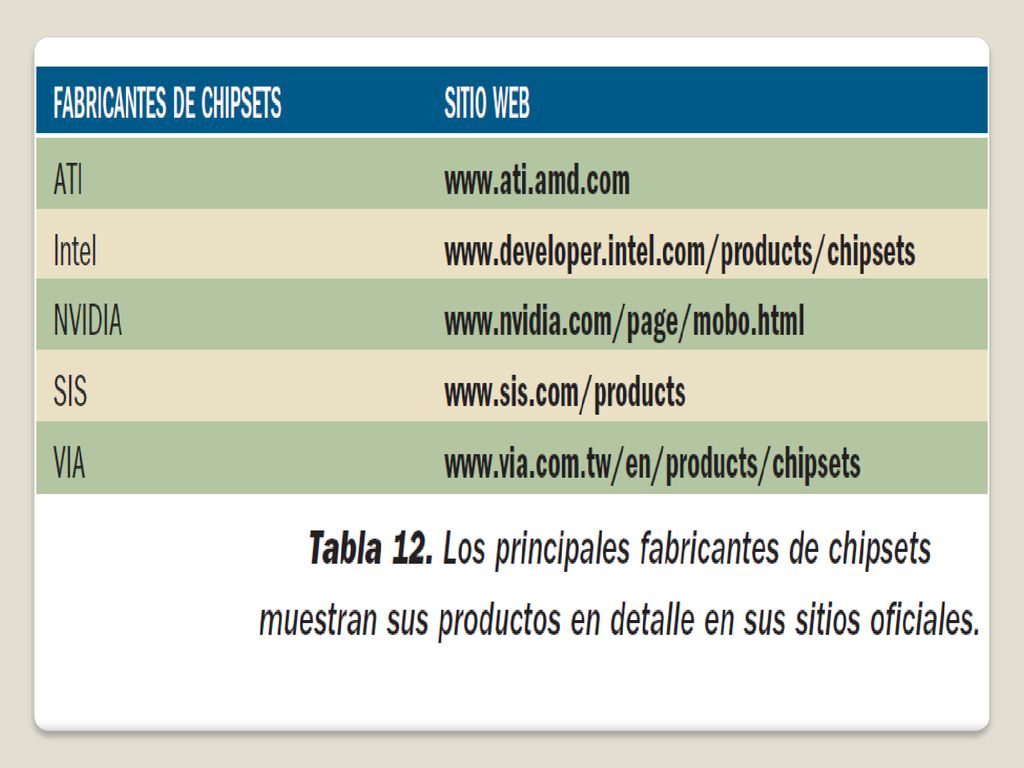

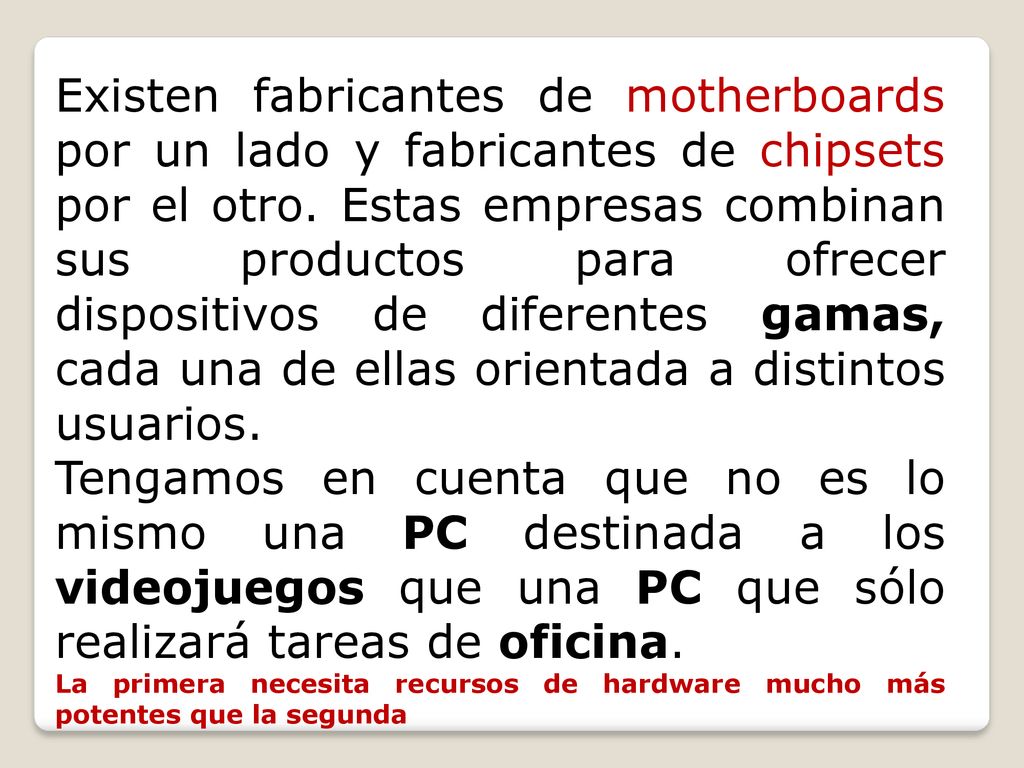

19 Existen fabricantes de motherboards por un lado y fabricantes de chipsets por el otro. Estas empresas combinan sus productos para ofrecer dispositivos de diferentes gamas, cada una de ellas orientada a distintos usuarios. Tengamos en cuenta que no es lo mismo una PC destinada a los videojuegos que una PC que sólo realizará tareas de oficina. La primera necesita recursos de hardware mucho más potentes que la segunda

20

21

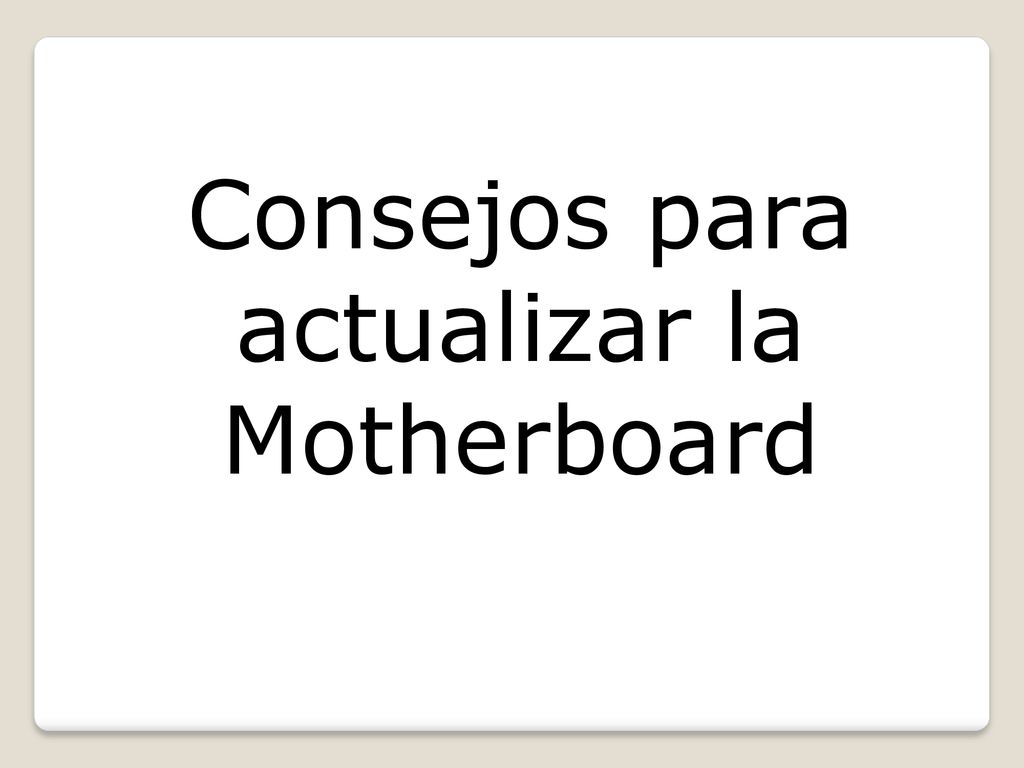

22 Consejos para actualizar la Motherboard

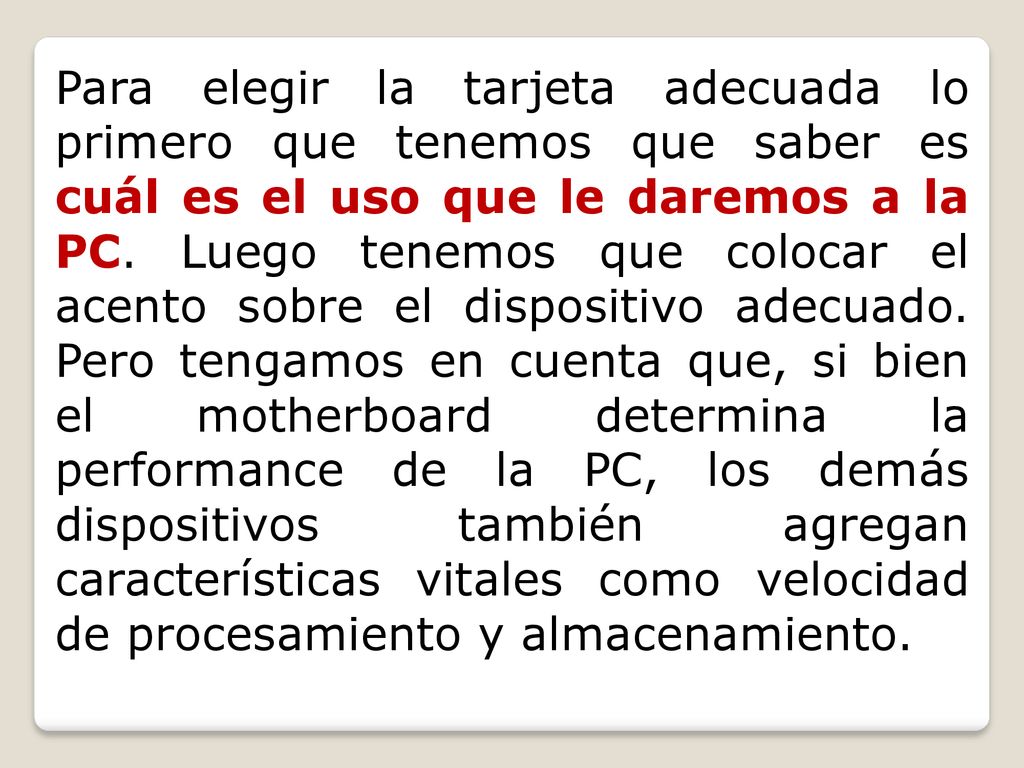

23 Para elegir la tarjeta adecuada lo primero que tenemos que saber es cuál es el uso que le daremos a la PC. Luego tenemos que colocar el acento sobre el dispositivo adecuado. Pero tengamos en cuenta que, si bien el motherboard determina la performance de la PC, los demás dispositivos también agregan características vitales como velocidad de procesamiento y almacenamiento.

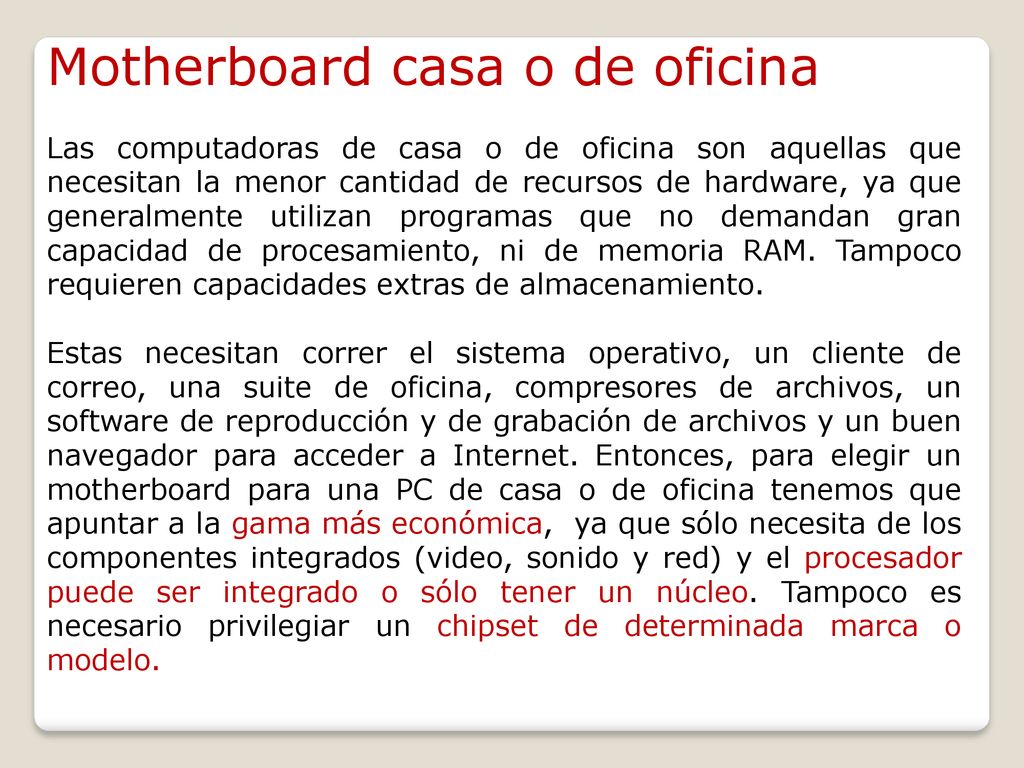

24 Motherboard casa o de oficina
Las computadoras de casa o de oficina son aquellas que necesitan la menor cantidad de recursos de hardware, ya que generalmente utilizan programas que no demandan gran capacidad de procesamiento, ni de memoria RAM. Tampoco requieren capacidades extras de almacenamiento. Estas necesitan correr el sistema operativo, un cliente de correo, una suite de oficina, compresores de archivos, un software de reproducción y de grabación de archivos y un buen navegador para acceder a Internet. Entonces, para elegir un motherboard para una PC de casa o de oficina tenemos que apuntar a la gama más económica, ya que sólo necesita de los componentes integrados (video, sonido y red) y el procesador puede ser integrado o sólo tener un núcleo. Tampoco es necesario privilegiar un chipset de determinada marca o modelo.

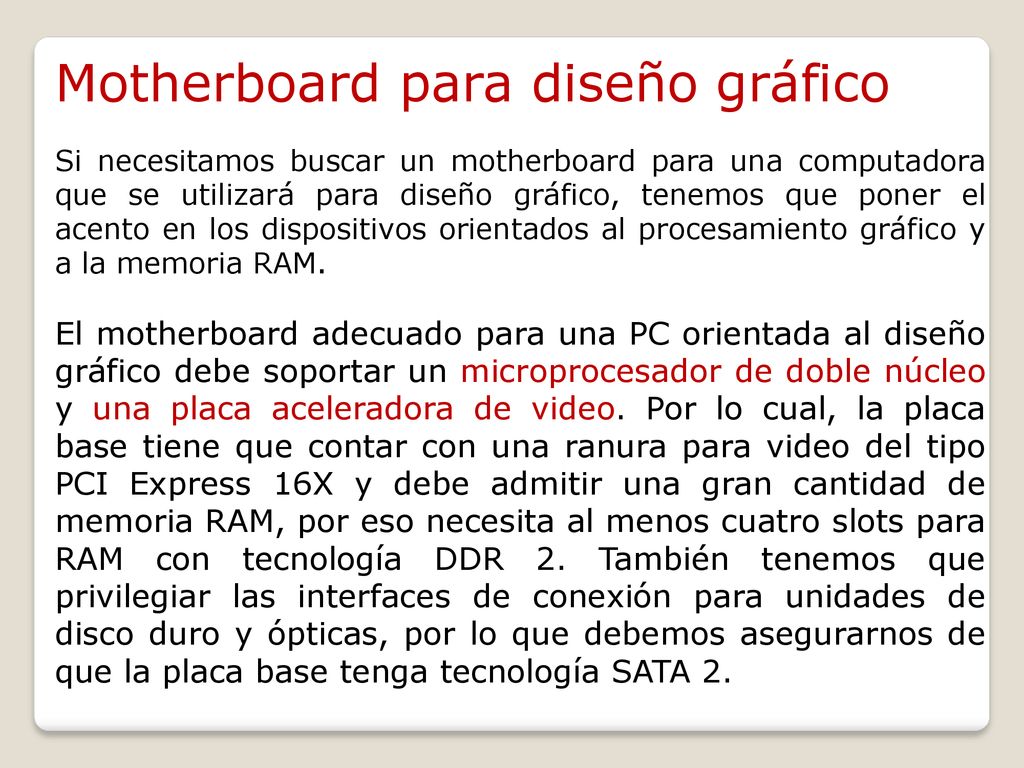

25 Motherboard para diseño gráfico
Si necesitamos buscar un motherboard para una computadora que se utilizará para diseño gráfico, tenemos que poner el acento en los dispositivos orientados al procesamiento gráfico y a la memoria RAM. El motherboard adecuado para una PC orientada al diseño gráfico debe soportar un microprocesador de doble núcleo y una placa aceleradora de video. Por lo cual, la placa base tiene que contar con una ranura para video del tipo PCI Express 16X y debe admitir una gran cantidad de memoria RAM, por eso necesita al menos cuatro slots para RAM con tecnología DDR 2. También tenemos que privilegiar las interfaces de conexión para unidades de disco duro y ópticas, por lo que debemos asegurarnos de que la placa base tenga tecnología SATA 2.

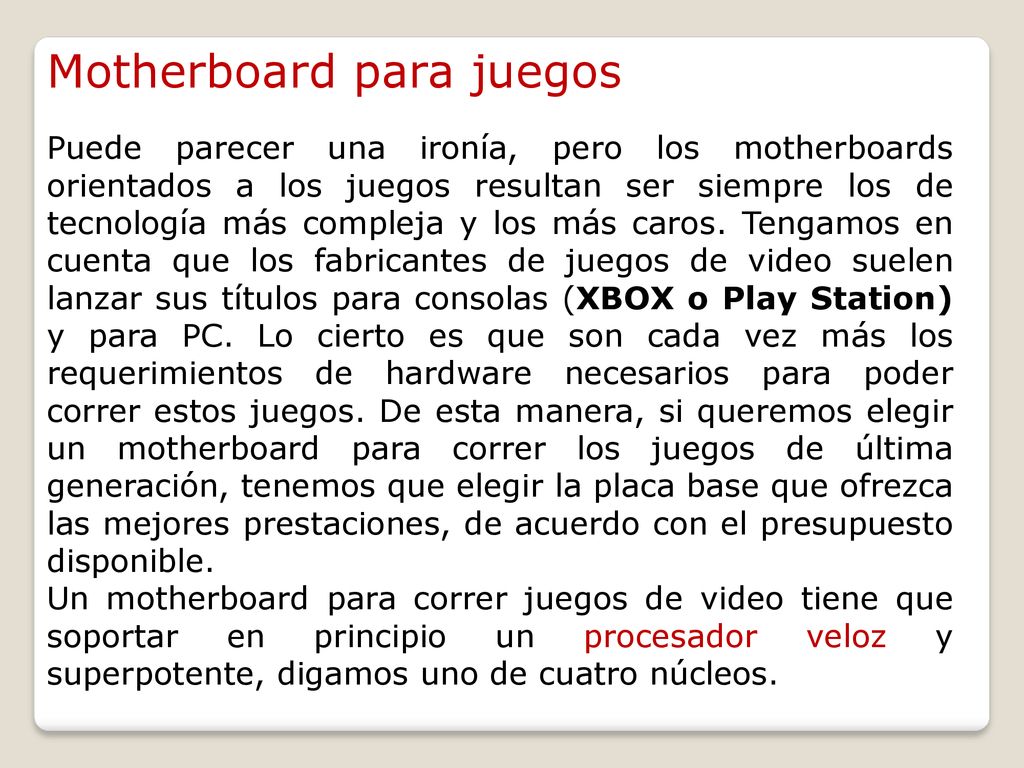

26 Motherboard para juegos
Puede parecer una ironía, pero los motherboards orientados a los juegos resultan ser siempre los de tecnología más compleja y los más caros. Tengamos en cuenta que los fabricantes de juegos de video suelen lanzar sus títulos para consolas (XBOX o Play Station) y para PC. Lo cierto es que son cada vez más los requerimientos de hardware necesarios para poder correr estos juegos. De esta manera, si queremos elegir un motherboard para correr los juegos de última generación, tenemos que elegir la placa base que ofrezca las mejores prestaciones, de acuerdo con el presupuesto disponible. Un motherboard para correr juegos de video tiene que soportar en principio un procesador veloz y superpotente, digamos uno de cuatro núcleos.

27 El segundo aspecto a tener en cuenta es la capacidad de memoria, que debe ser abundante y rápida, es por eso que recomendamos un mother que admita tecnología DDR3. El tercer aspecto importante es el soporte para las placas de video. Es entonces que el motherboard en cuestión debe soportar por lo menos dos placas de video para procesamiento en paralelo. También es necesario que cuente con un excelente dispositivo de sonido que soporte 5.1 canales de audio. Con respecto a los chipsets, recomendamos utilizar alguna marca reconocida en procesamiento de gráficos del tipo NVIDIA o ATI. La velocidad de los buses es determinante a la hora de jugar, es por eso que necesitamos buses SATA2 para la conexión de discos duros y unidades ópticas.
