♥ TARJETA MADRE O PLACA BASE ♥

Presentación del tema: "♥ TARJETA MADRE O PLACA BASE ♥"— Transcripción de la presentación:

1 Integrantes: 321 Angélica cruz cerón maría Vianney Hernández Hernández Karen sarai Suarez Carmona

2 ♥ TARJETA MADRE O PLACA BASE ♥

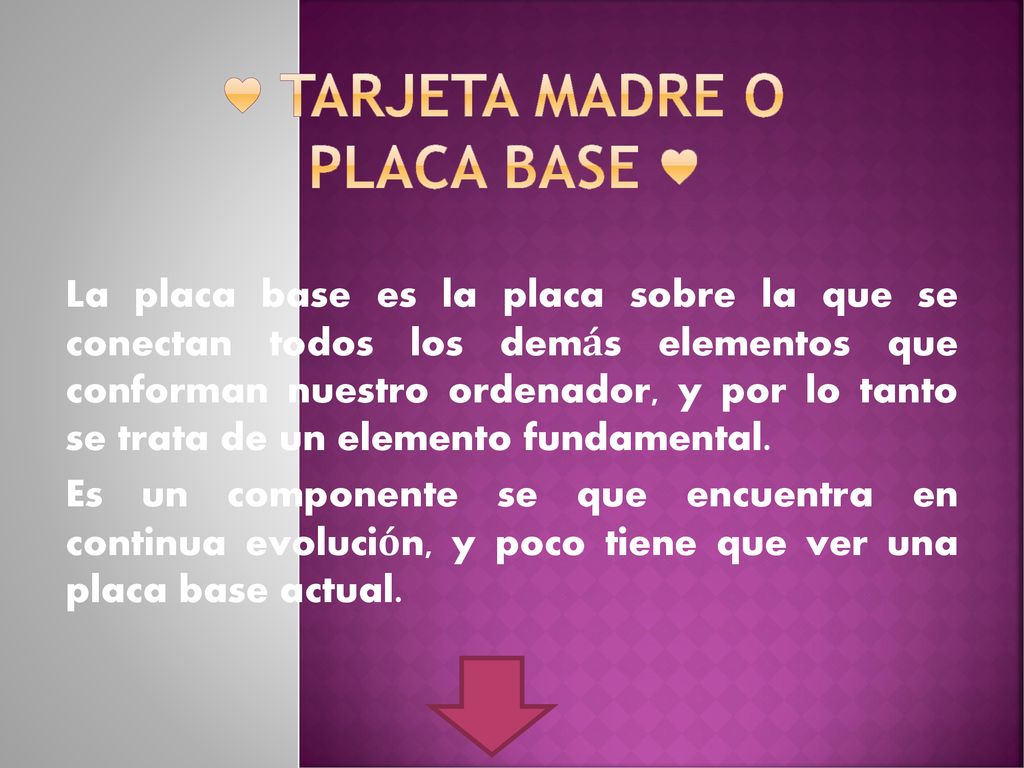

La placa base es la placa sobre la que se conectan todos los demás elementos que conforman nuestro ordenador, y por lo tanto se trata de un elemento fundamental. Es un componente se que encuentra en continua evolución, y poco tiene que ver una placa base actual.

3

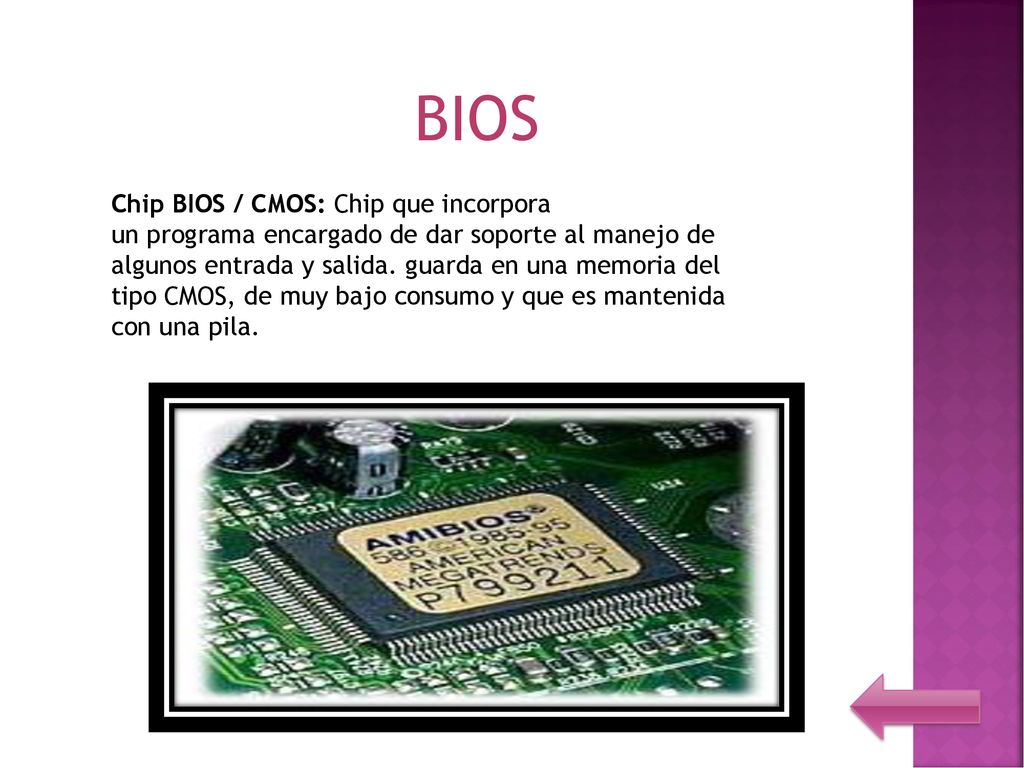

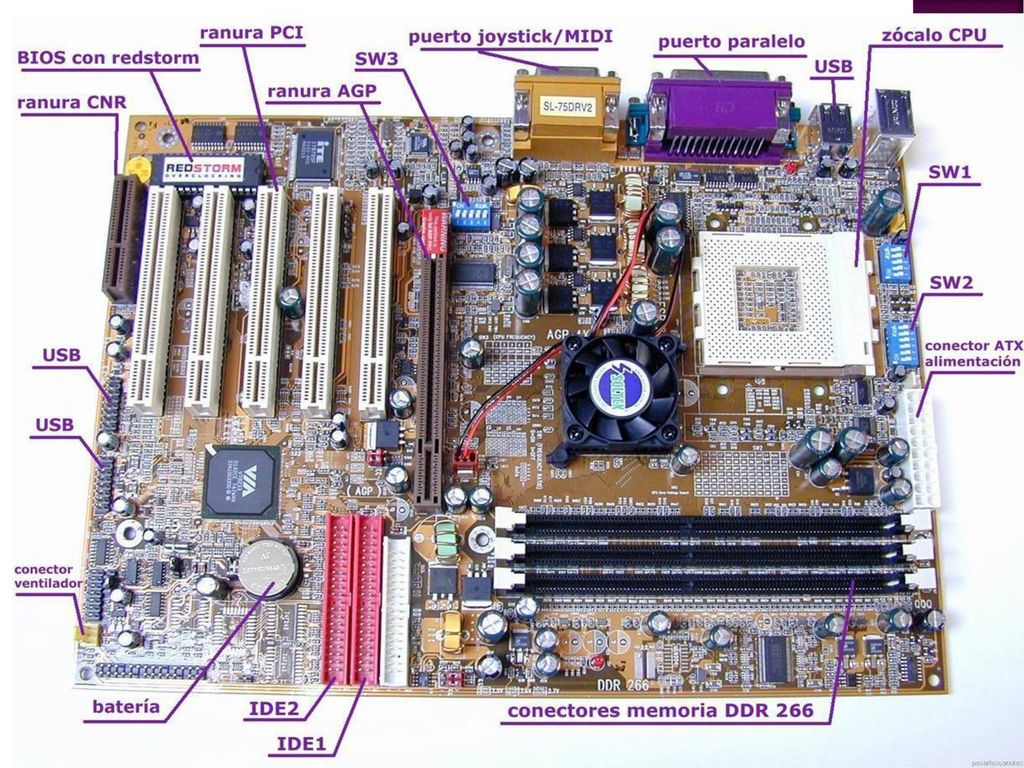

4 BIOS Chip BIOS / CMOS: Chip que incorpora un programa encargado de dar soporte al manejo de algunos entrada y salida. guarda en una memoria del tipo CMOS, de muy bajo consumo y que es mantenida con una pila.

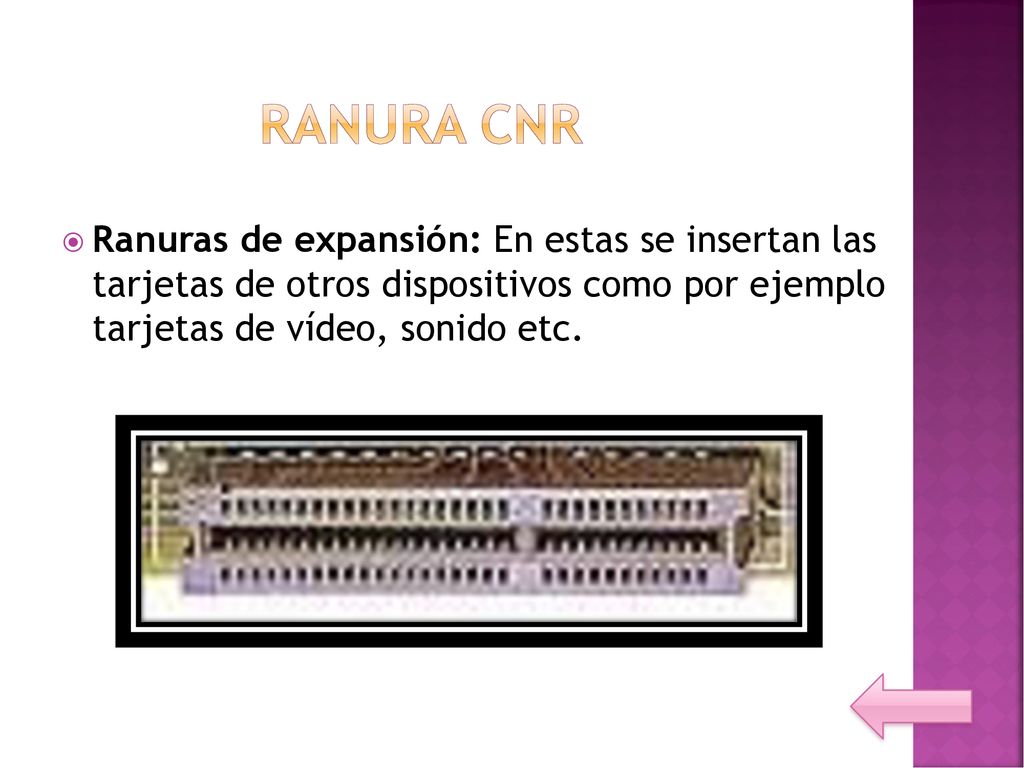

5 RANURA CNR Ranuras de expansión: En estas se insertan las tarjetas de otros dispositivos como por ejemplo tarjetas de vídeo, sonido etc.

6 USB Puerto USB: empleado por muchos dispositivos externos, como los escáneres o las cámaras digitales En este puerto se pueden colocar memoria USB

7 CONECTOR DEL VENTILADOR

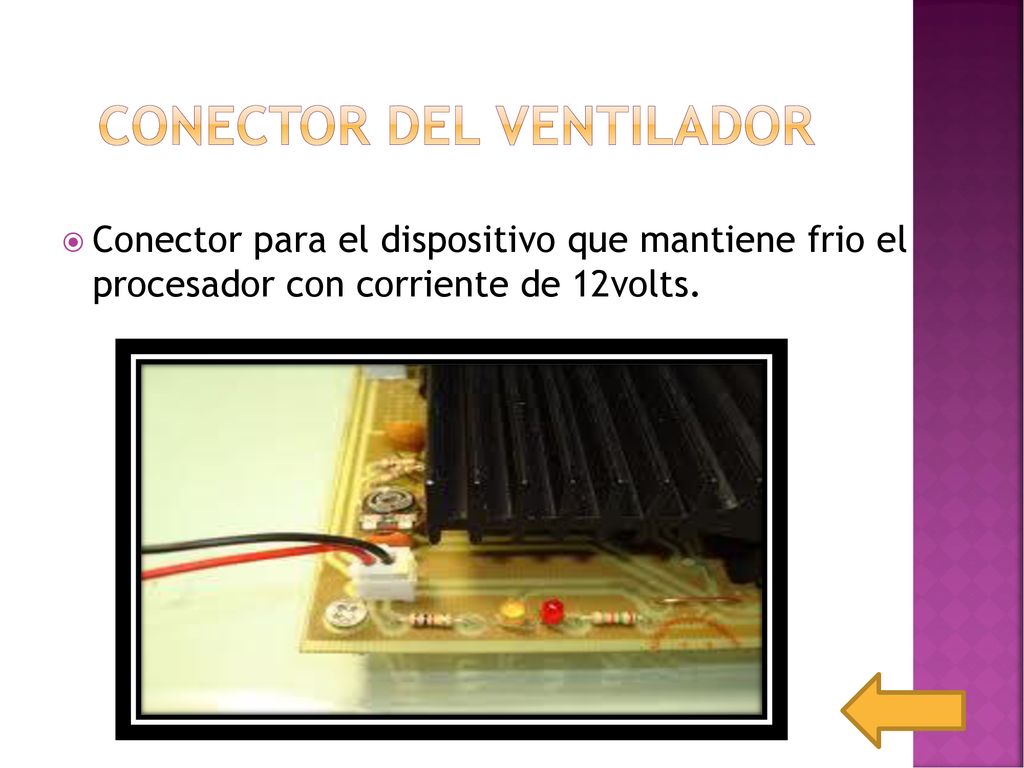

Conector para el dispositivo que mantiene frio el procesador con corriente de 12volts.

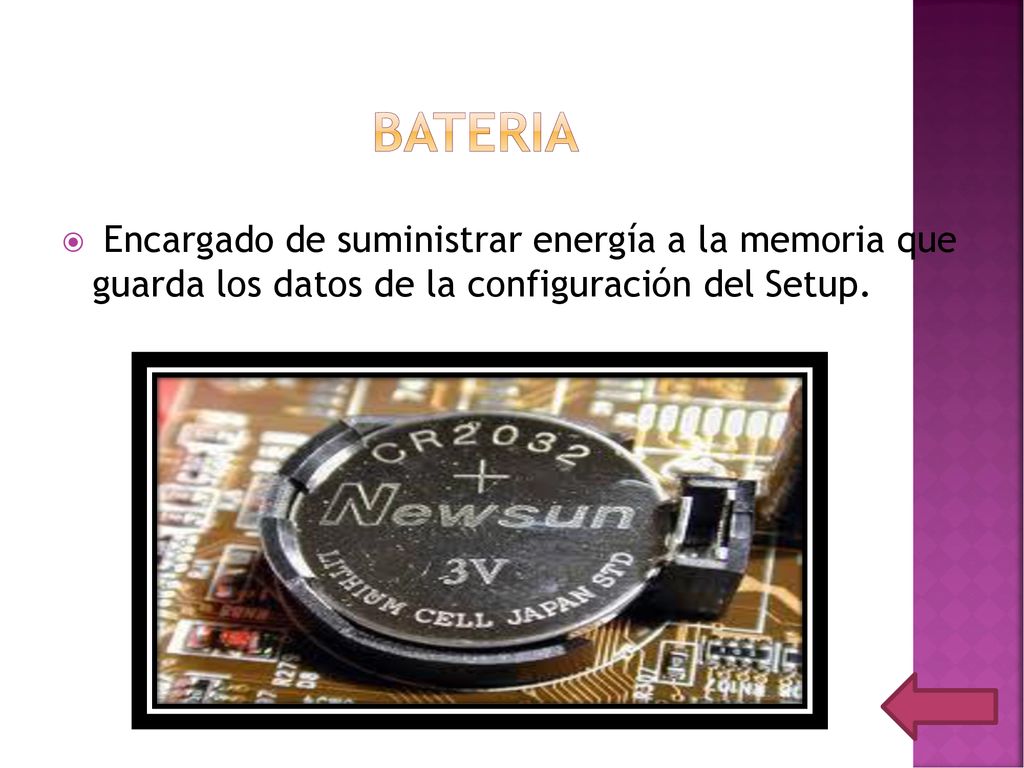

8 BATERIA  Encargado de suministrar energía a la memoria que guarda los datos de la configuración del Setup.

9 IDE 1 Aquí se conecta el cable plano que establece la conexión con los discos duros.

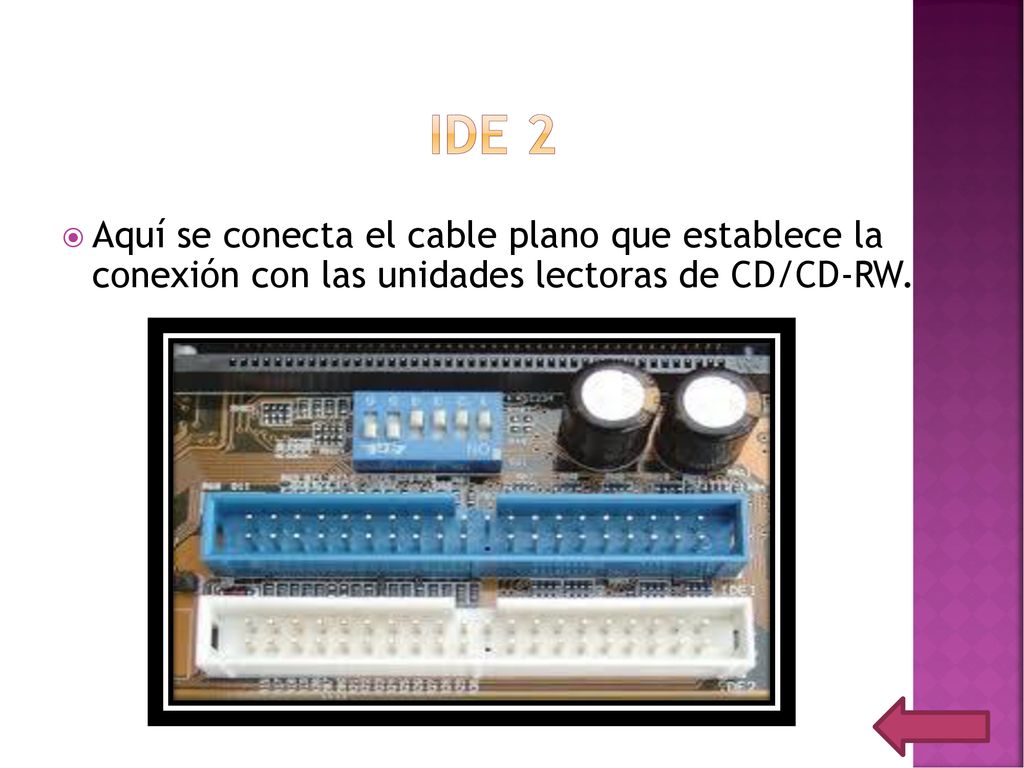

10 IDE 2 Aquí se conecta el cable plano que establece la conexión con las unidades lectoras de CD/CD-RW.

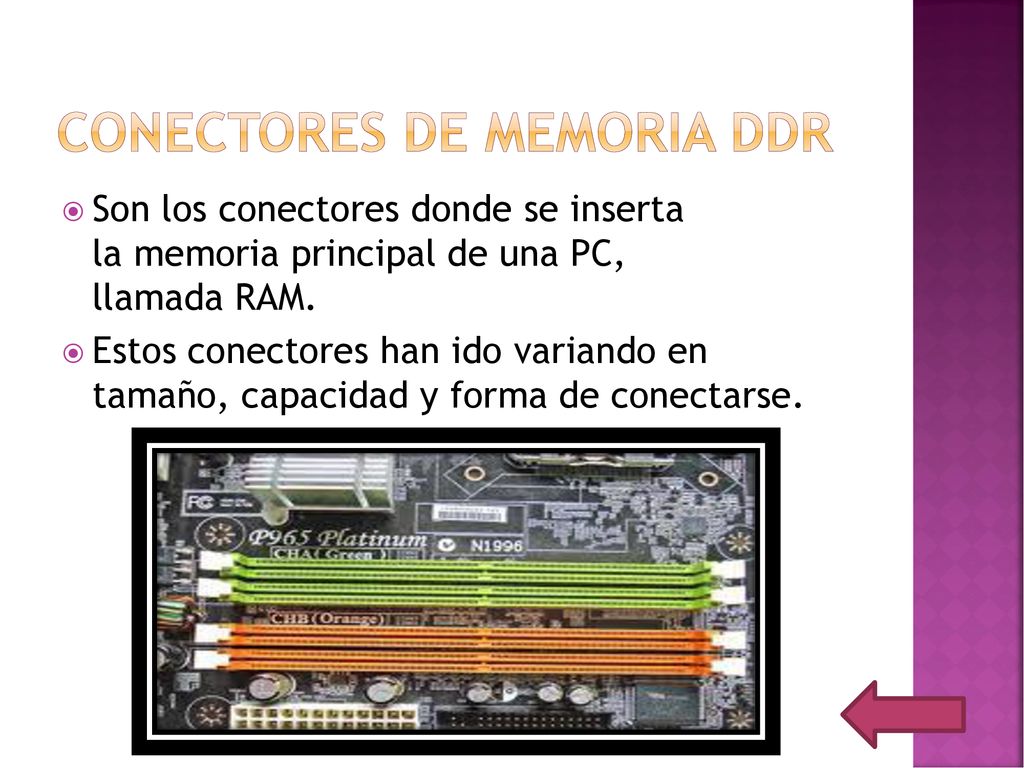

11 CONECTORES DE MEMORIA DDR
Son los conectores donde se inserta la memoria principal de una PC, llamada RAM. Estos conectores han ido variando en tamaño, capacidad y forma de conectarse.

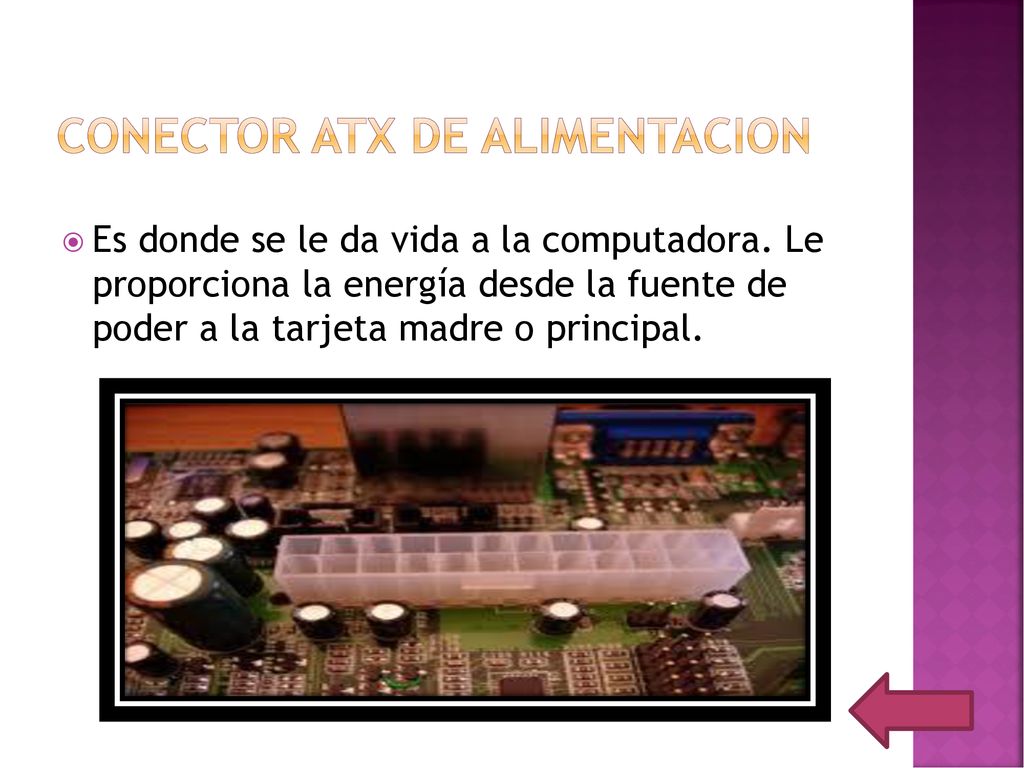

12 CONECTOR ATX DE ALIMENTACION
Es donde se le da vida a la computadora. Le proporciona la energía desde la fuente de poder a la tarjeta madre o principal.

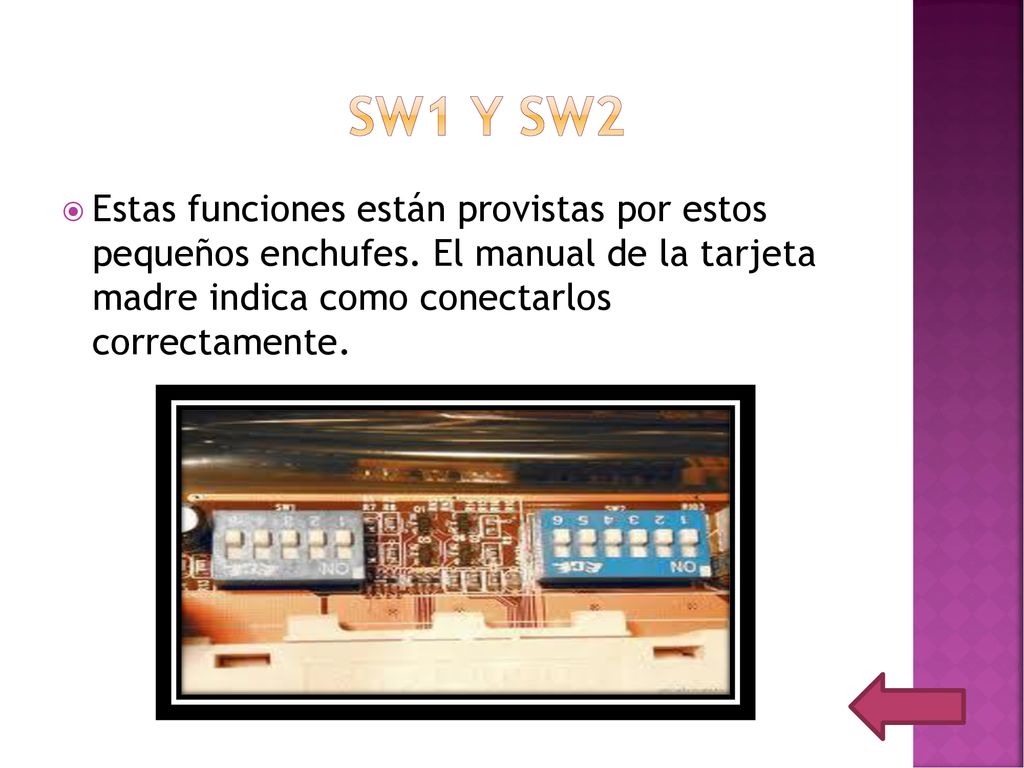

13 SW1 Y SW2 Estas funciones están provistas por estos pequeños enchufes. El manual de la tarjeta madre indica como conectarlos correctamente.

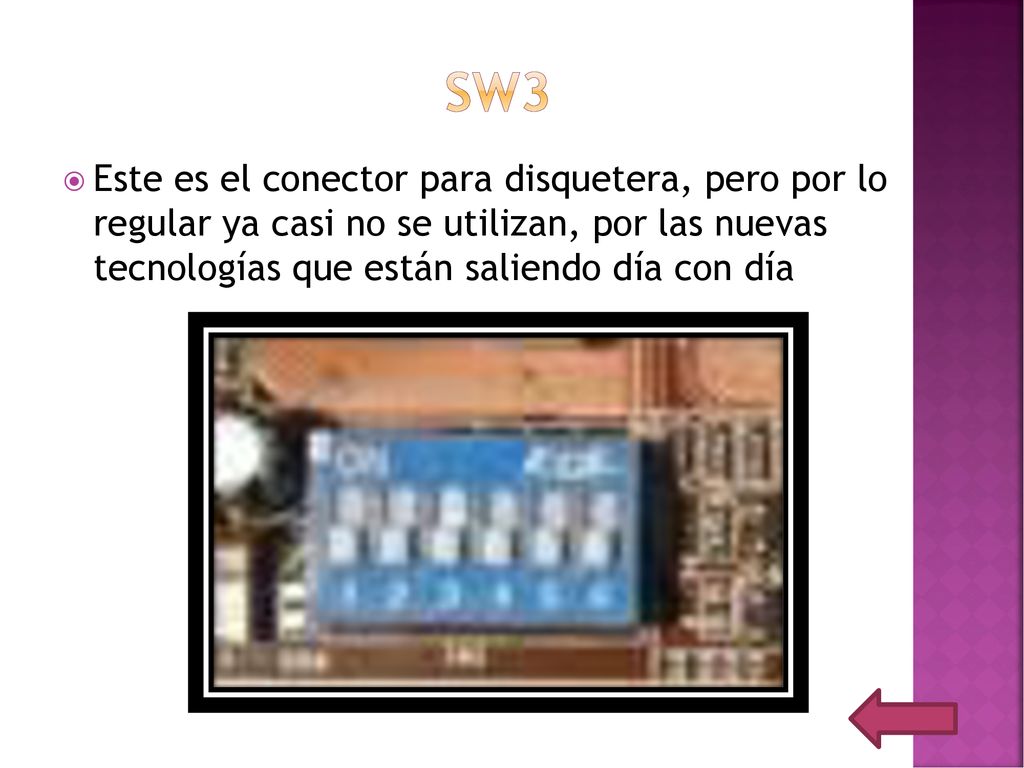

14 SW3 Este es el conector para disquetera, pero por lo regular ya casi no se utilizan, por las nuevas tecnologías que están saliendo día con día

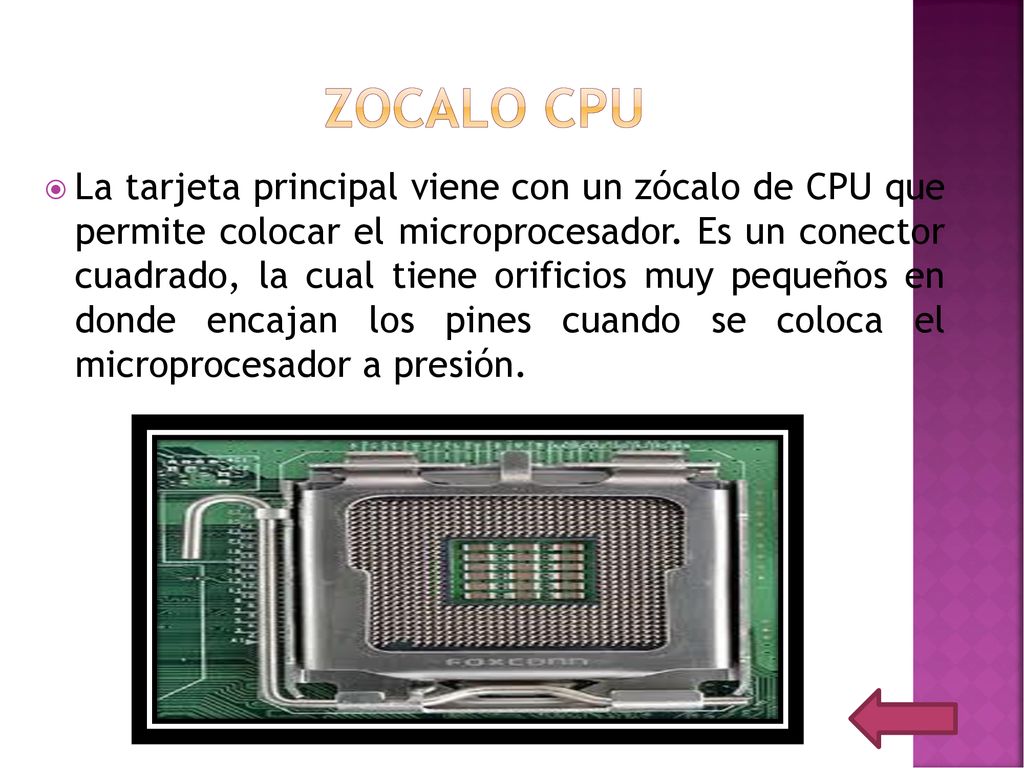

15 ZOCALO CPU La tarjeta principal viene con un zócalo de CPU que permite colocar el microprocesador. Es un conector cuadrado, la cual tiene orificios muy pequeños en donde encajan los pines cuando se coloca el microprocesador a presión.

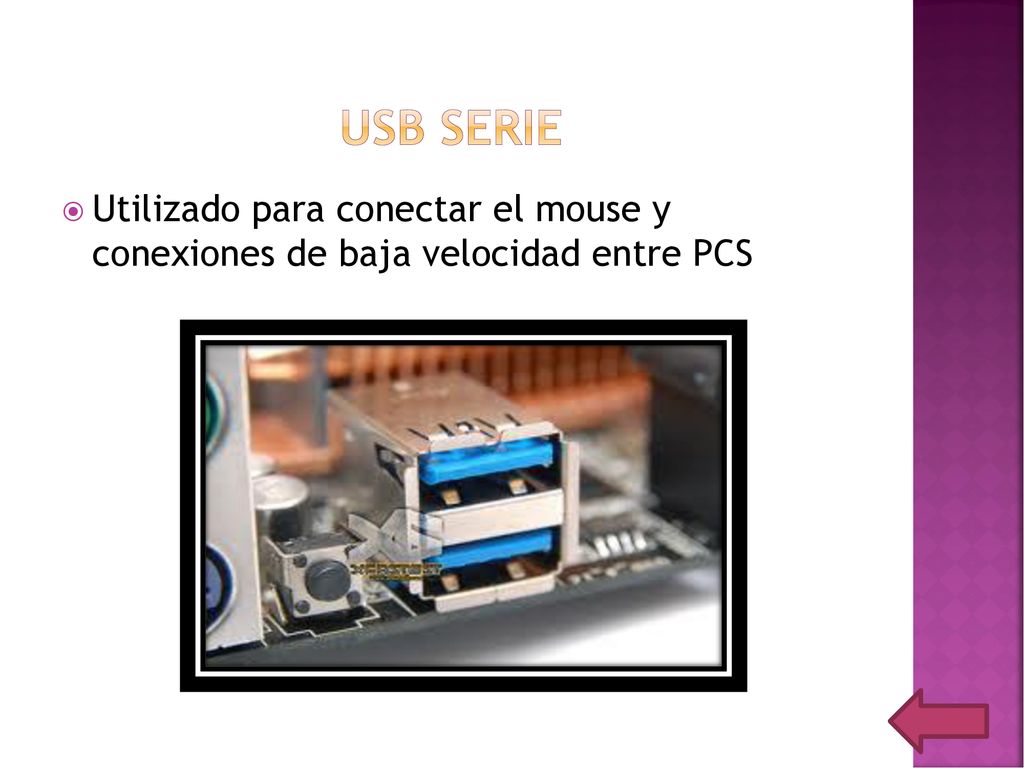

16 USB SERIE Utilizado para conectar el mouse y conexiones de baja velocidad entre PCS

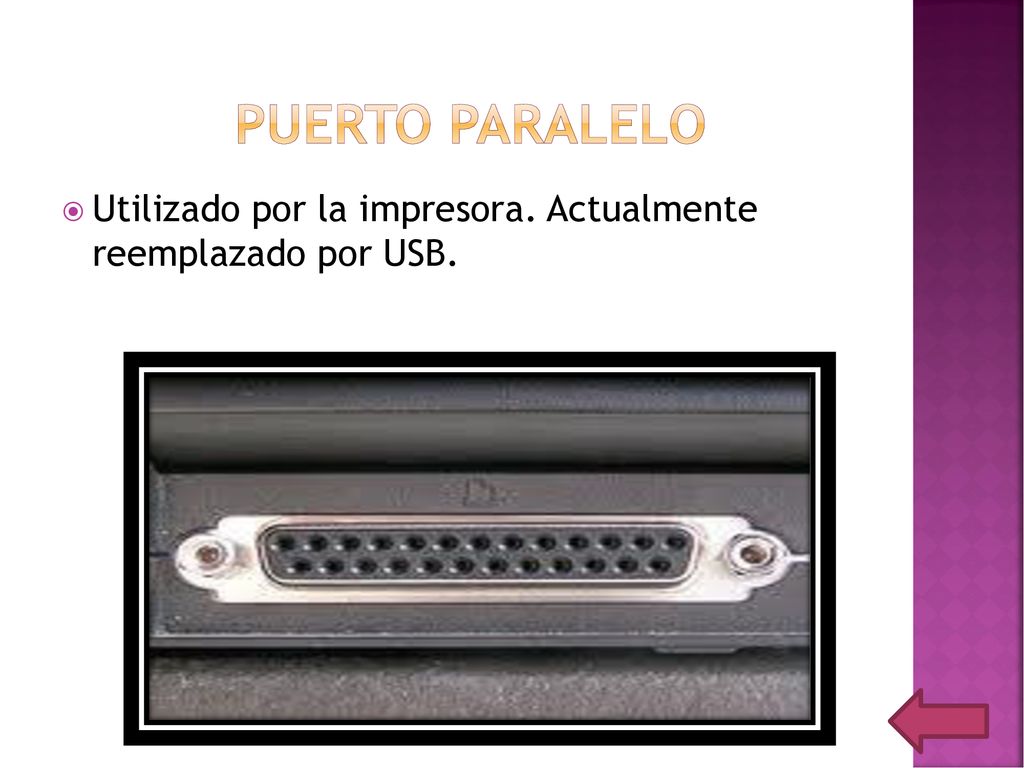

17 PUERTO PARALELO Utilizado por la impresora. Actualmente reemplazado por USB.

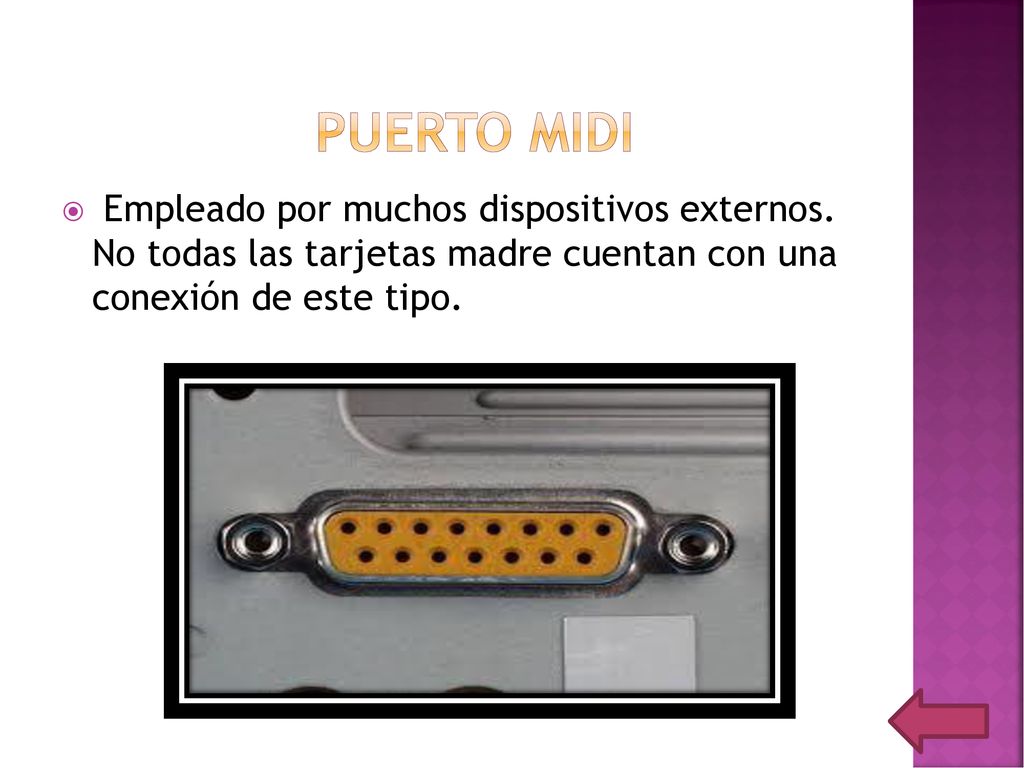

18 PUERTO MIDI  Empleado por muchos dispositivos externos. No todas las tarjetas madre cuentan con una conexión de este tipo.

19 RANURA AGP  Conector de tarjetas de vídeo 3D,

20 RANURA PCI Empleado por muchos dispositivos externos de red inalámbrico etc.

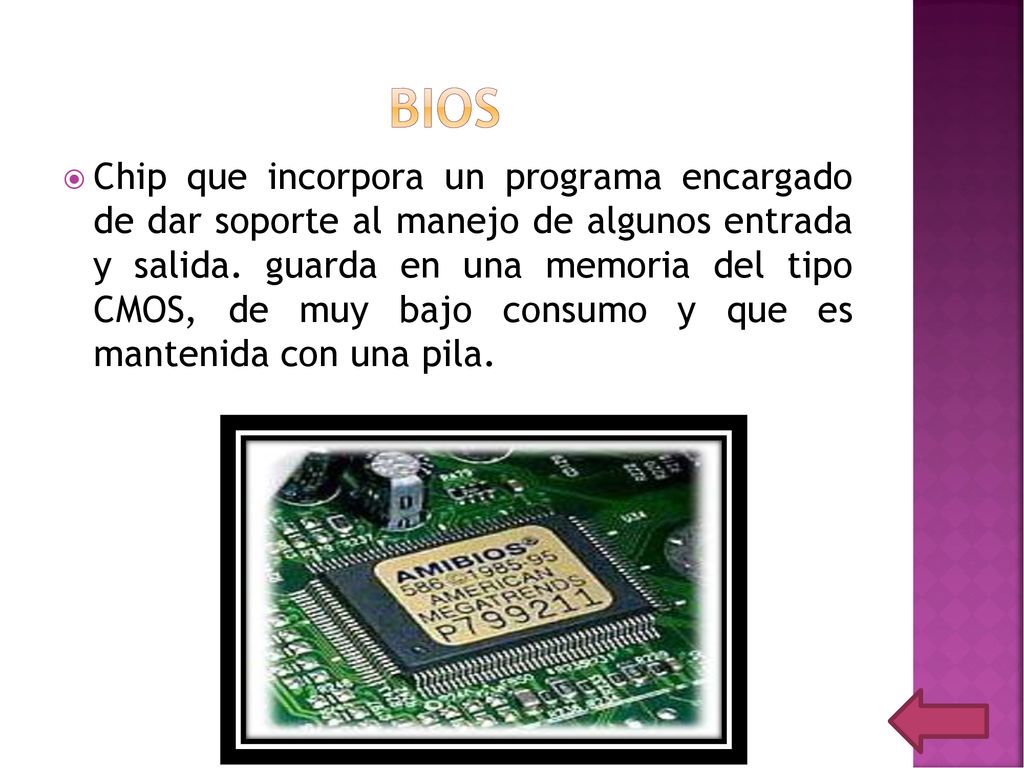

21 BIOS Chip que incorpora un programa encargado de dar soporte al manejo de algunos entrada y salida. guarda en una memoria del tipo CMOS, de muy bajo consumo y que es mantenida con una pila.

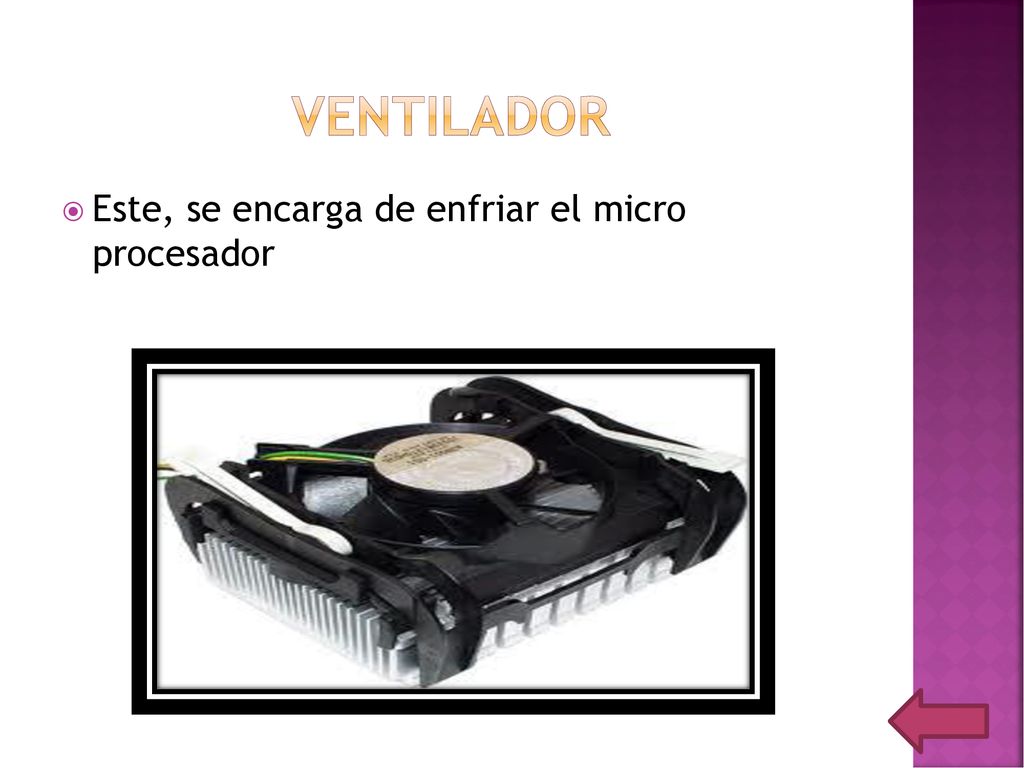

22 VENTILADOR Este, se encarga de enfriar el micro procesador

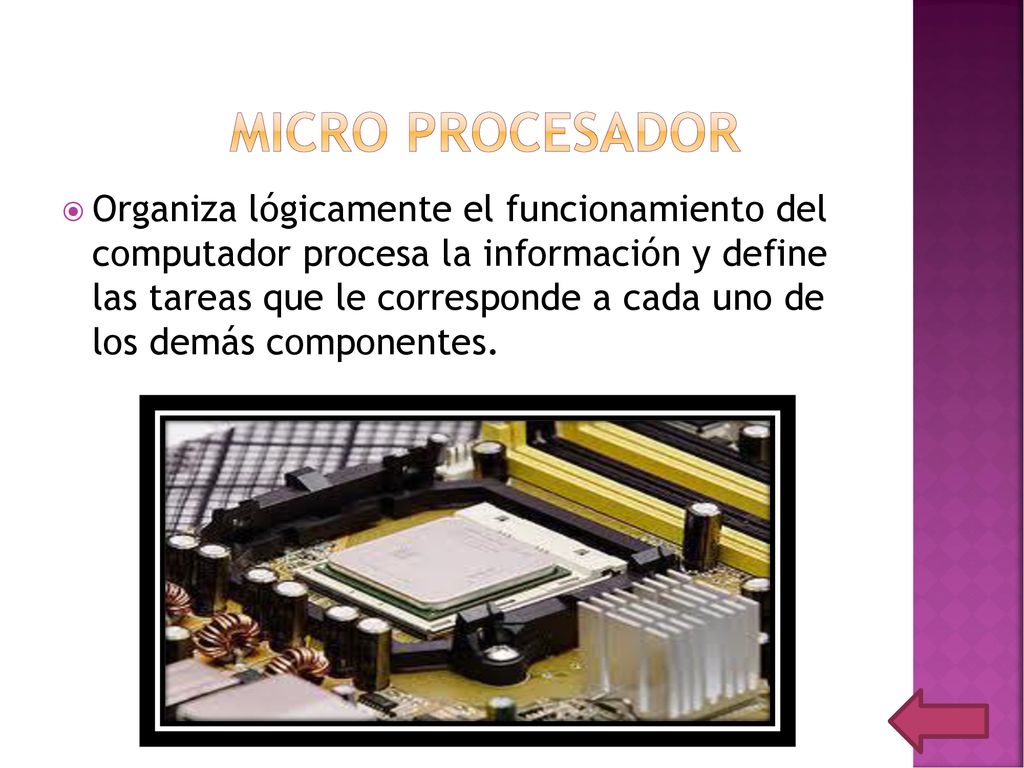

23 MICRO PROCESADOR Organiza lógicamente el funcionamiento del computador procesa la información y define las tareas que le corresponde a cada uno de los demás componentes.

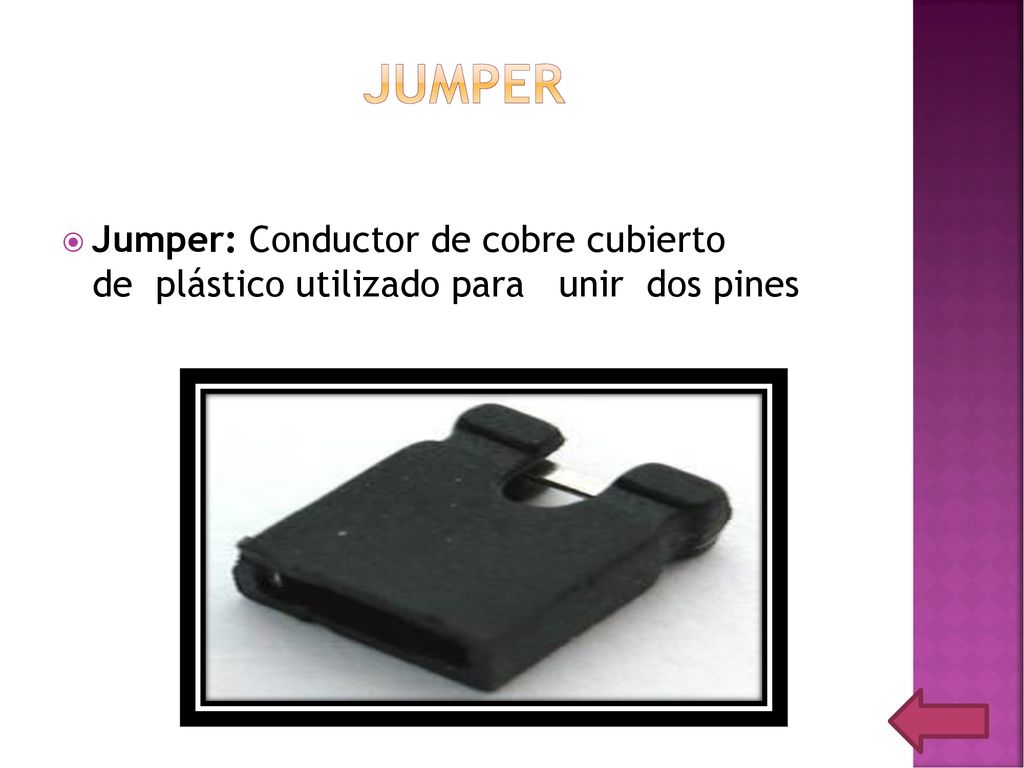

24 JUMPER Jumper: Conductor de cobre cubierto de  plástico utilizado para   unir  dos pines

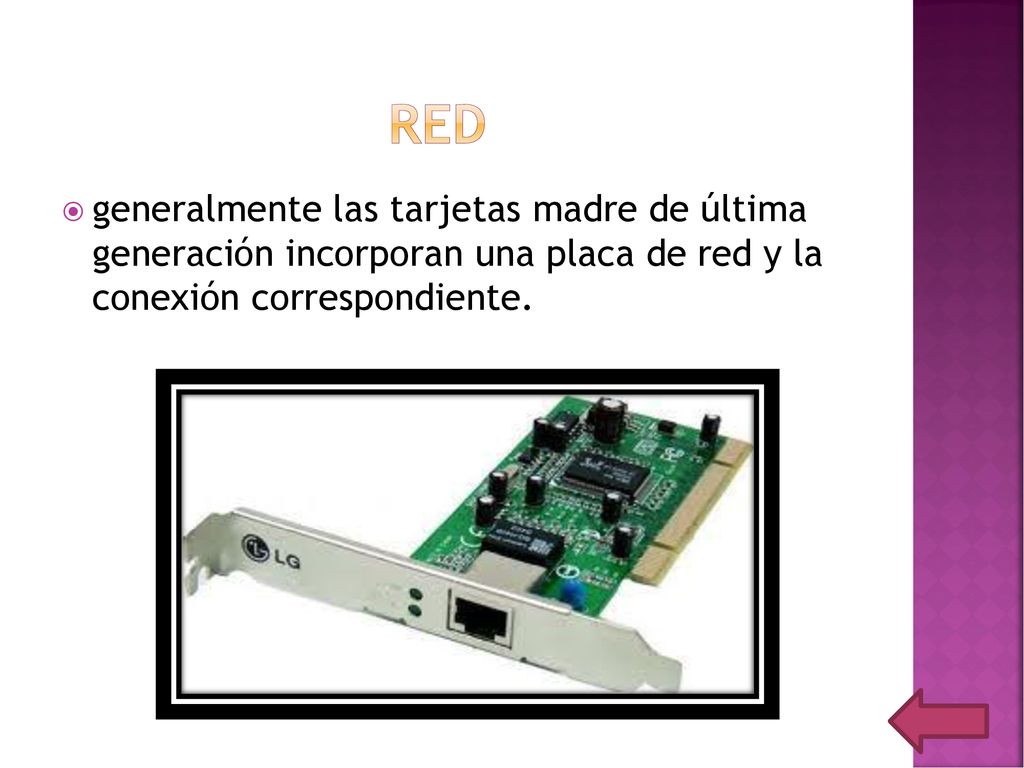

25 RED generalmente las tarjetas madre de última generación incorporan una placa de red y la conexión correspondiente.

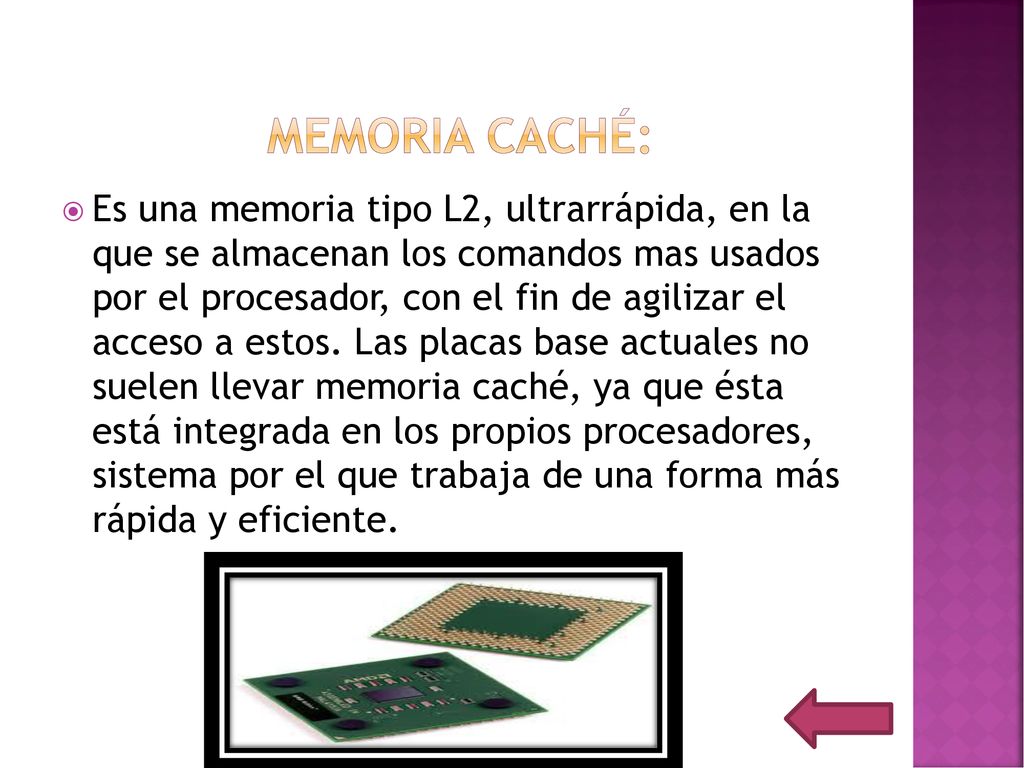

26 Memoria Caché:  Es una memoria tipo L2, ultrarrápida, en la que se almacenan los comandos mas usados por el procesador, con el fin de agilizar el acceso a estos. Las placas base actuales no suelen llevar memoria caché, ya que ésta está integrada en los propios procesadores, sistema por el que trabaja de una forma más rápida y eficiente.

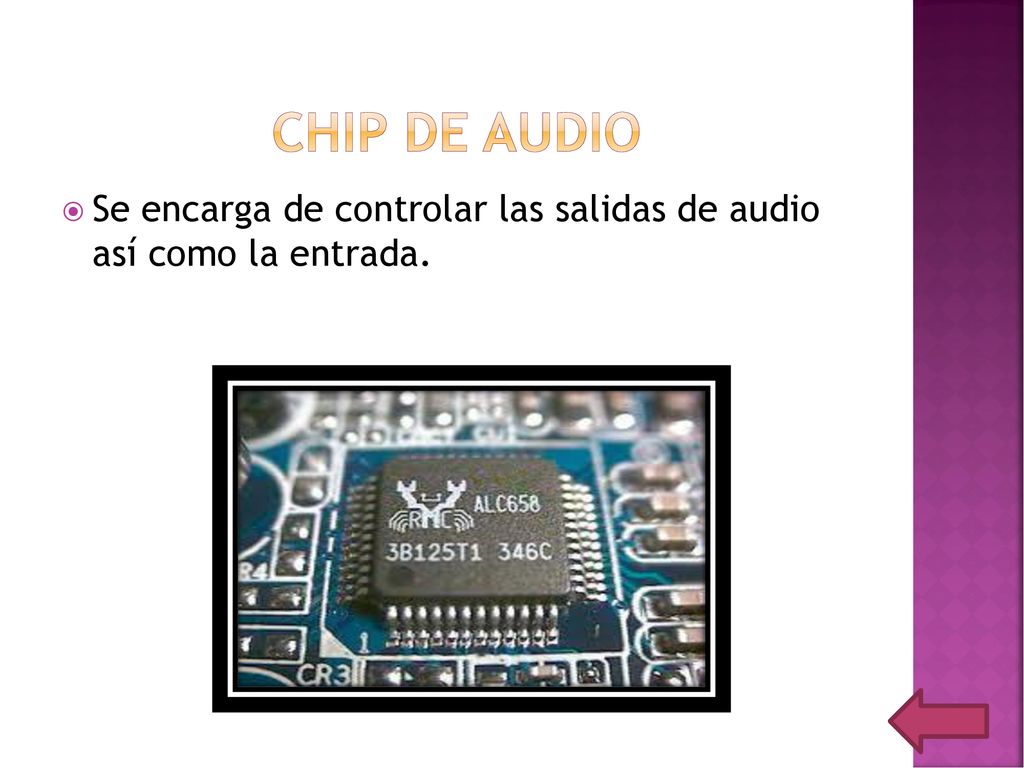

27 CHIP DE AUDIO Se encarga de controlar las salidas de audio así como la entrada.

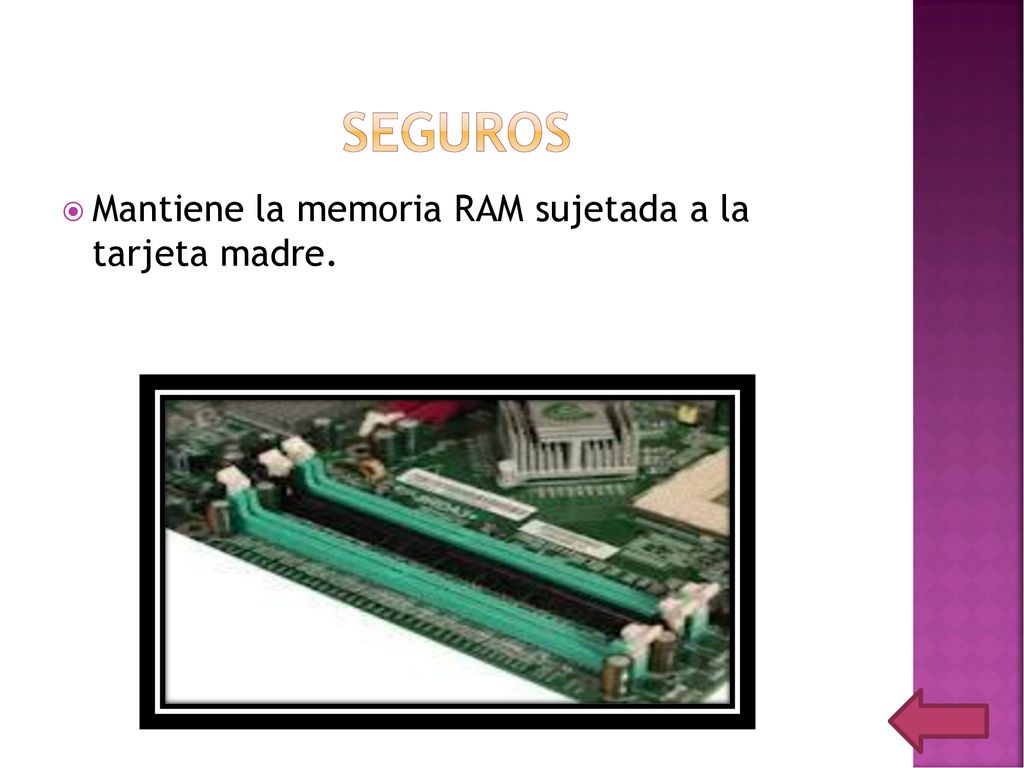

28 Seguros Mantiene la memoria RAM sujetada a la tarjeta madre.

29 CONECTORES Estos conectores son del audio de la parte frontal del CPU.

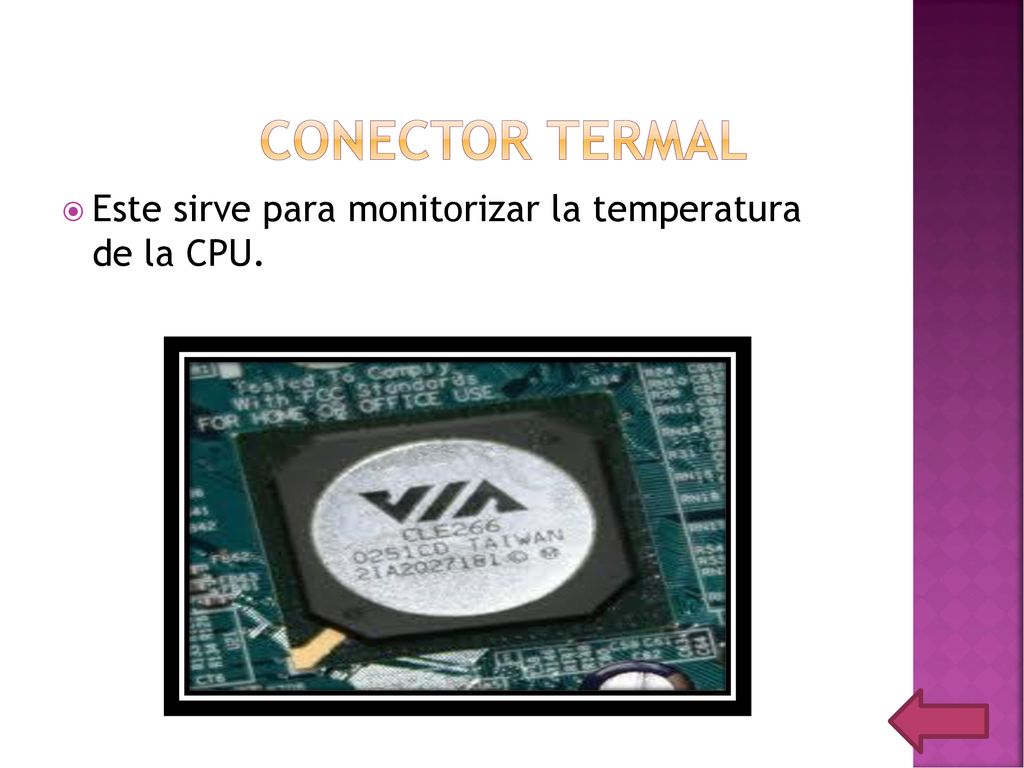

30 Conector termal Este sirve para monitorizar la temperatura de la CPU.

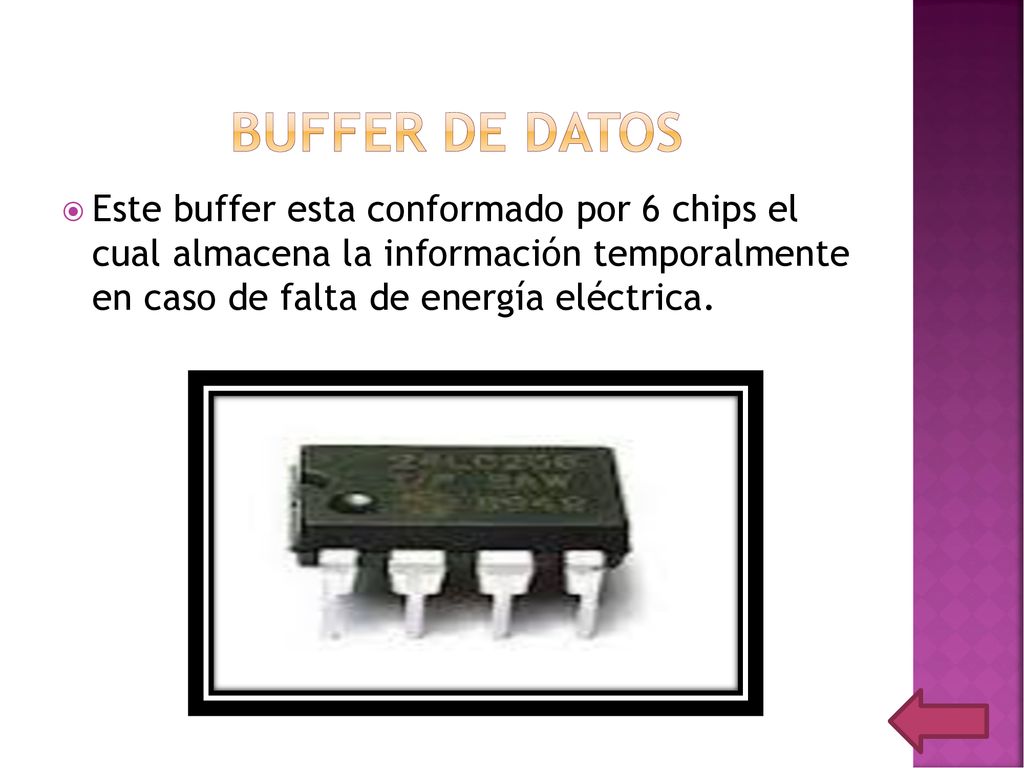

31 Buffer de datos Este buffer esta conformado por 6 chips el cual almacena la información temporalmente en caso de falta de energía eléctrica.

32 GRACIAS

33 CONCLUSIONES Con la elaboración de este trabajo comprendimos mejor las utilidades de cada parte que tiene la tarjeta madre, para que sirven y su función ☺
