1 Infografía Placa Base Oscar Wilson Mendoza Martínez
Andrés Mayorga Mahecha (46400) Edisson Fabian Rojas Diaz (10514) Infografía Placa Base Oscar Wilson Mendoza Martínez Mgr en Tecnología Educativa y Medios Audiovisuales

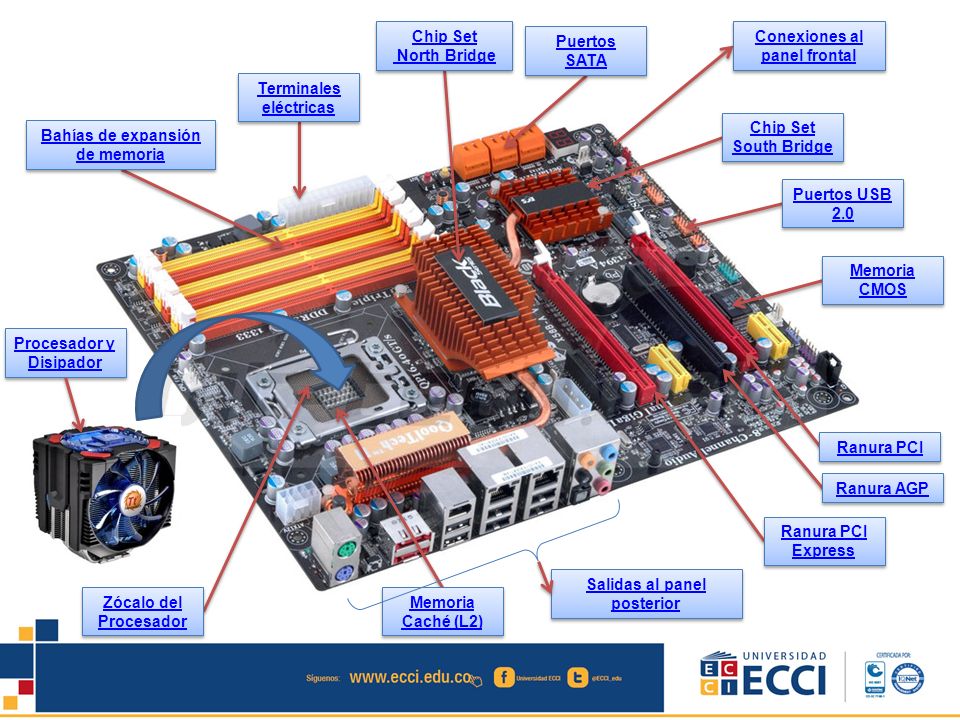

2 Conexiones al panel frontal
Chip Set North Bridge Puertos SATA Conexiones al panel frontal Terminales eléctricas Chip Set South Bridge Bahías de expansión de memoria Puertos USB 2.0 Memoria CMOS Procesador y Disipador Ranura PCI Ranura AGP Ranura PCI Express Salidas al panel posterior Zócalo del Procesador Memoria Caché (L2)

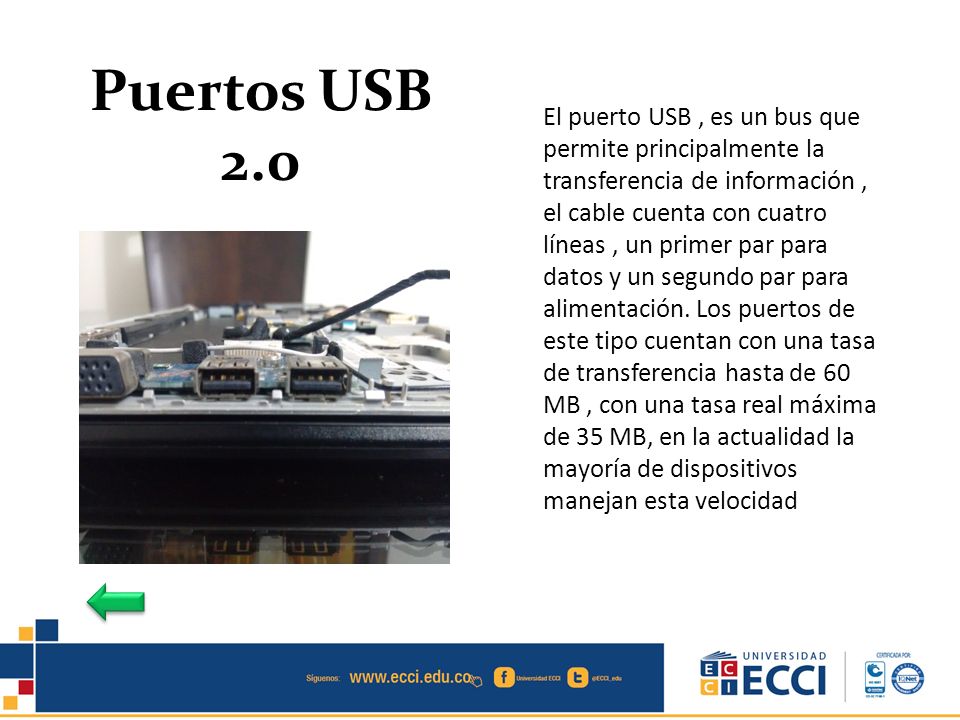

3 Puertos USB 2.0 El puerto USB , es un bus que permite principalmente la transferencia de información , el cable cuenta con cuatro líneas , un primer par para datos y un segundo par para alimentación. Los puertos de este tipo cuentan con una tasa de transferencia hasta de 60 MB , con una tasa real máxima de 35 MB, en la actualidad la mayoría de dispositivos manejan esta velocidad

4 Memoria CMOS La memoria CMOS es un chip , el cual realiza una serie de procesos desde la ROM al prender el computador, este permite reconocer los periféricos básicos y dar inicio al sistema operativo. Requiere de poca energía para mantener los datos , por lo que es posible cargarse con una batería muy pequeña la cual se encuentra ubicada en la board o tarjeta madre. Esta pila hace que aunque el computador se apague , la memoria conserve sus datos

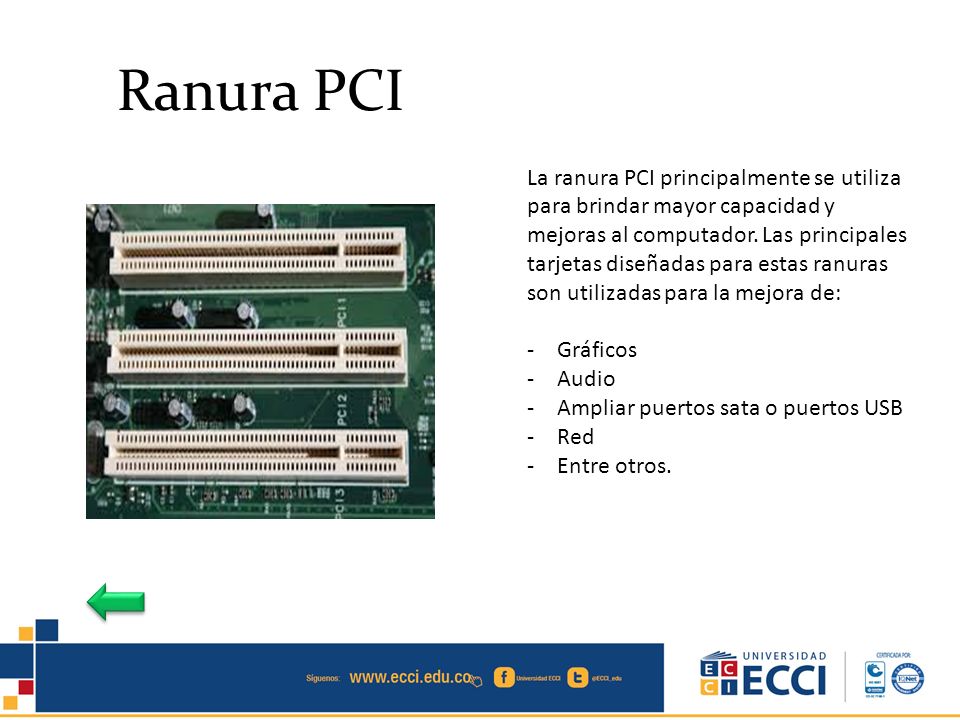

5 La ranura PCI principalmente se utiliza para brindar mayor capacidad y mejoras al computador. Las principales tarjetas diseñadas para estas ranuras son utilizadas para la mejora de: Gráficos Audio Ampliar puertos sata o puertos USB Red Entre otros. Ranura PCI

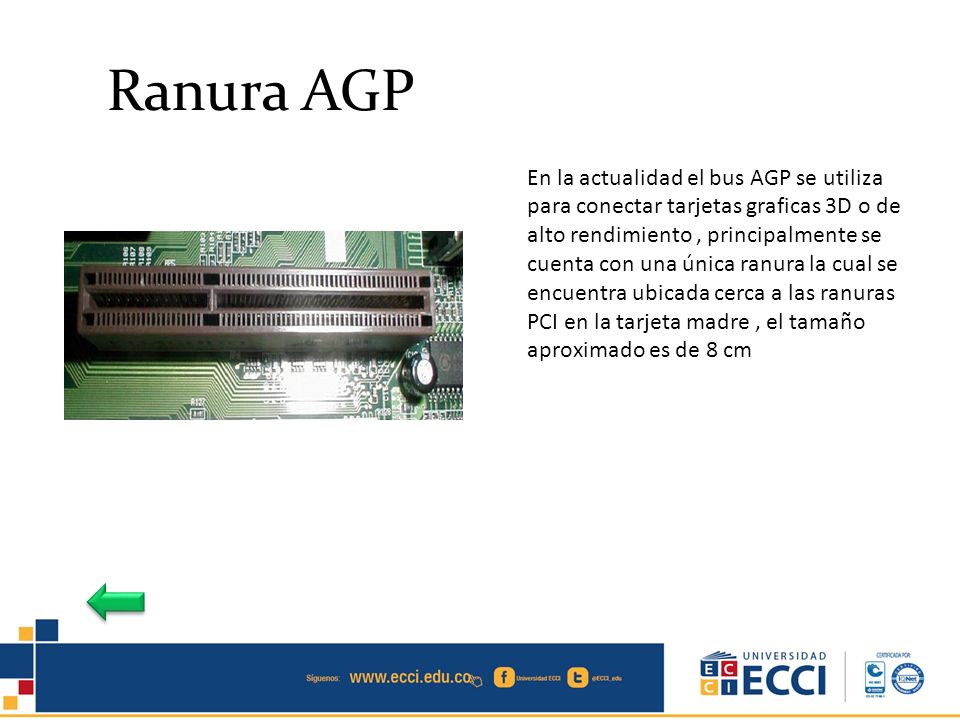

6 En la actualidad el bus AGP se utiliza para conectar tarjetas graficas 3D o de alto rendimiento , principalmente se cuenta con una única ranura la cual se encuentra ubicada cerca a las ranuras PCI en la tarjeta madre , el tamaño aproximado es de 8 cm Ranura AGP

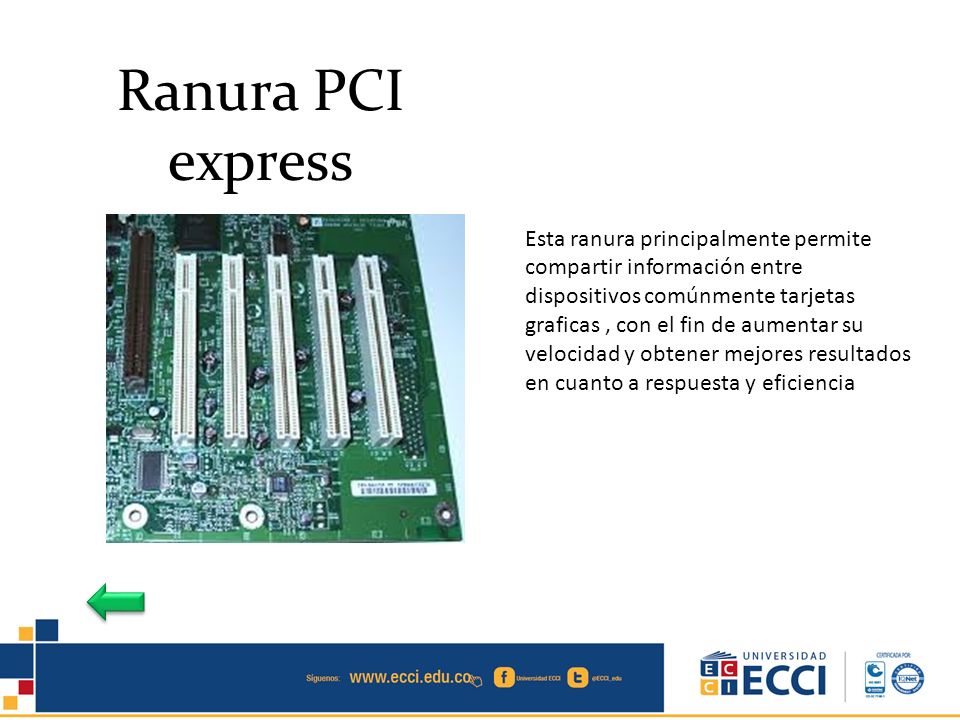

7 Ranura PCI express Esta ranura principalmente permite compartir información entre dispositivos comúnmente tarjetas graficas , con el fin de aumentar su velocidad y obtener mejores resultados en cuanto a respuesta y eficiencia

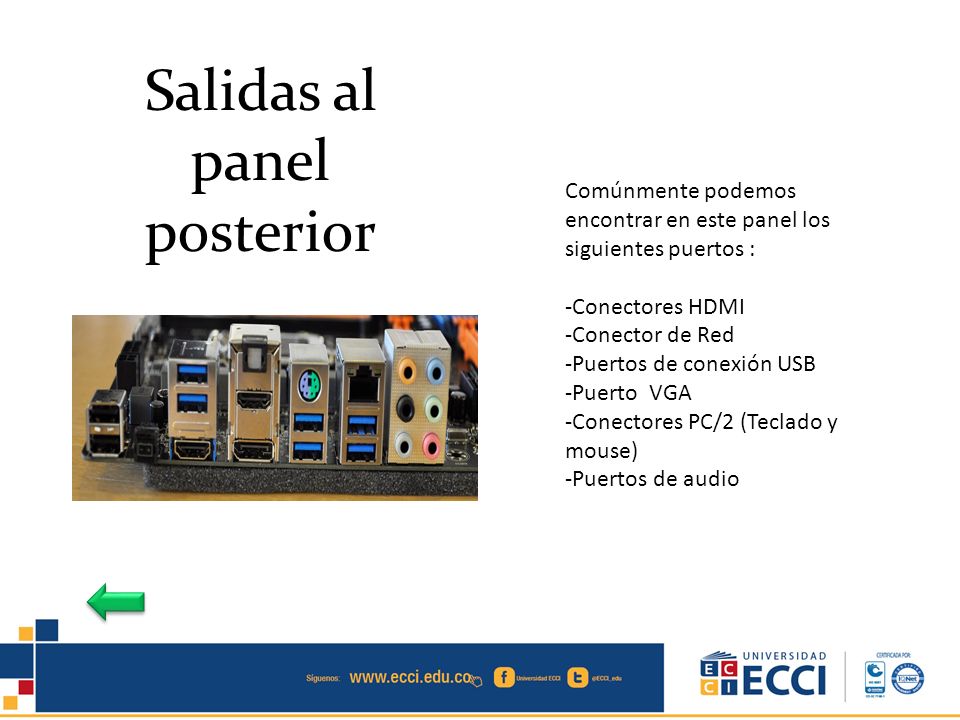

8 Salidas al panel posterior
Comúnmente podemos encontrar en este panel los siguientes puertos : -Conectores HDMI -Conector de Red -Puertos de conexión USB -Puerto VGA -Conectores PC/2 (Teclado y mouse) -Puertos de audio

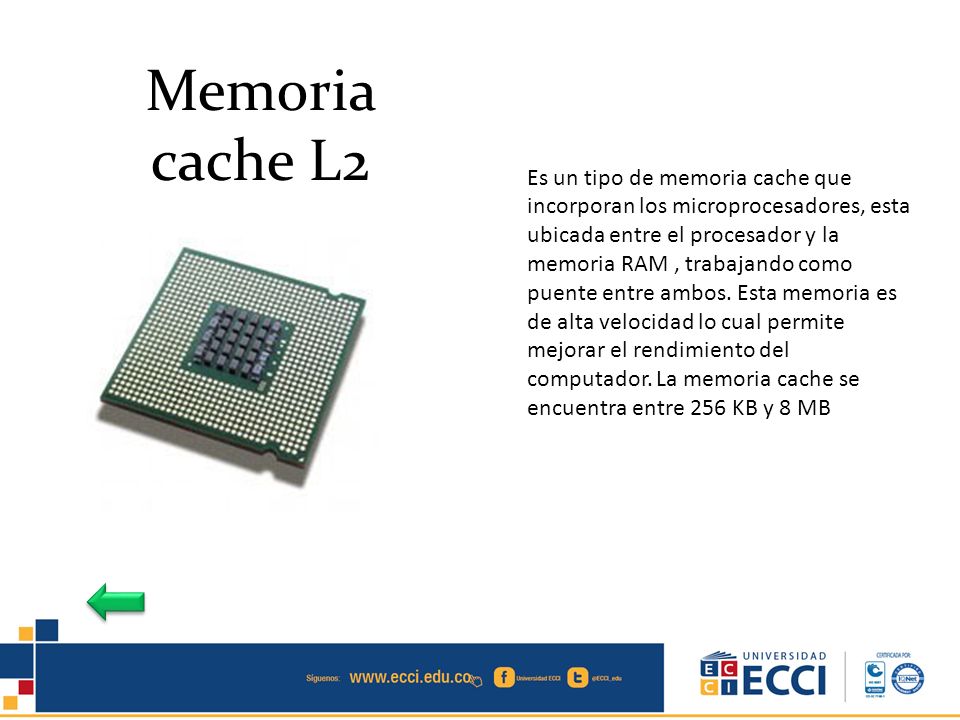

9 Es un tipo de memoria cache que incorporan los microprocesadores, esta ubicada entre el procesador y la memoria RAM , trabajando como puente entre ambos. Esta memoria es de alta velocidad lo cual permite mejorar el rendimiento del computador. La memoria cache se encuentra entre 256 KB y 8 MB Memoria cache L2

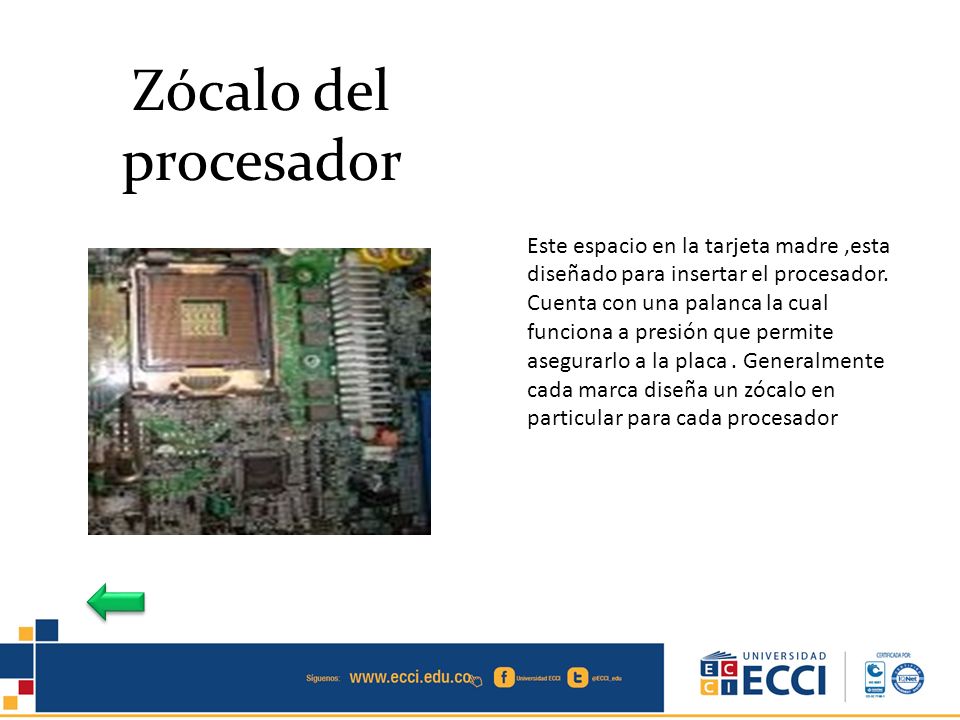

10 Zócalo del procesador Este espacio en la tarjeta madre ,esta diseñado para insertar el procesador. Cuenta con una palanca la cual funciona a presión que permite asegurarlo a la placa . Generalmente cada marca diseña un zócalo en particular para cada procesador

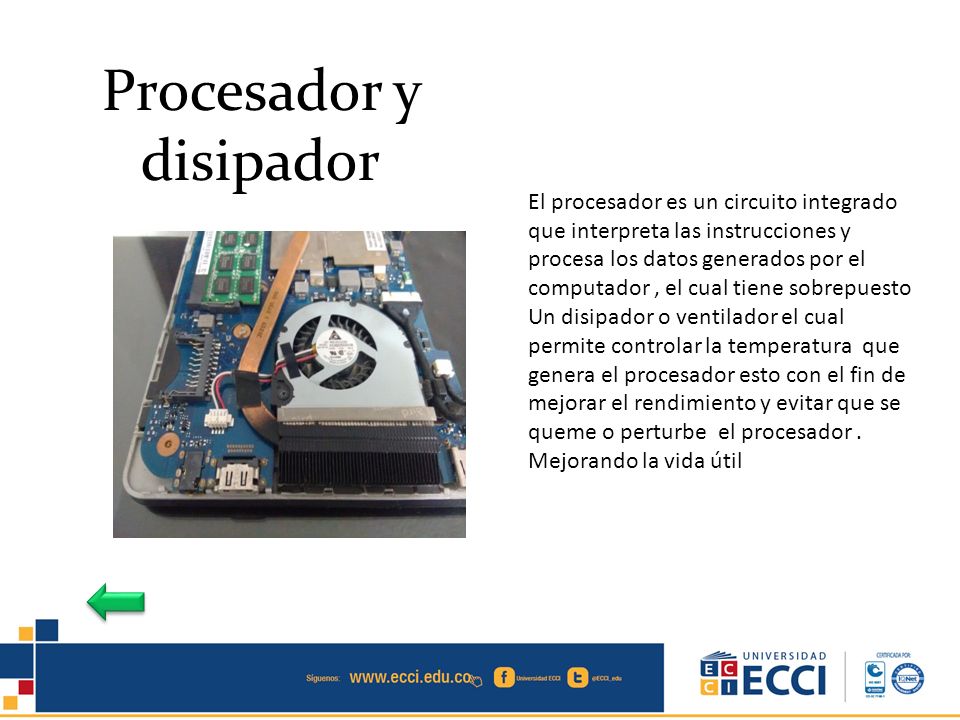

11 Procesador y disipador
El procesador es un circuito integrado que interpreta las instrucciones y procesa los datos generados por el computador , el cual tiene sobrepuesto Un disipador o ventilador el cual permite controlar la temperatura que genera el procesador esto con el fin de mejorar el rendimiento y evitar que se queme o perturbe el procesador . Mejorando la vida útil

12 Bahías de Expansión de Memoria
Estas bahías de expansión de memoria que están en la placa base admiten conectar una tarjeta de expansión o una tarjeta adicional lo cual permite realizar conexiones a varios dispositivos como lo pueden ser proyectores, monitores, televisores, impresoras y otras unidades Bahías de Expansión de Memoria

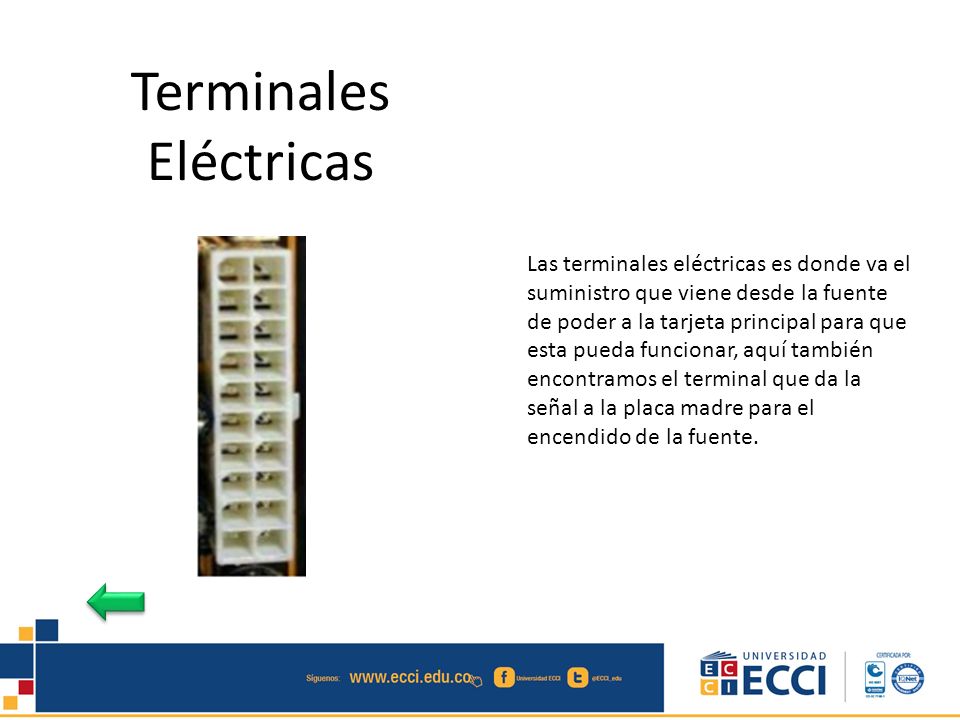

13 Terminales Eléctricas
Las terminales eléctricas es donde va el suministro que viene desde la fuente de poder a la tarjeta principal para que esta pueda funcionar, aquí también encontramos el terminal que da la señal a la placa madre para el encendido de la fuente. Terminales Eléctricas

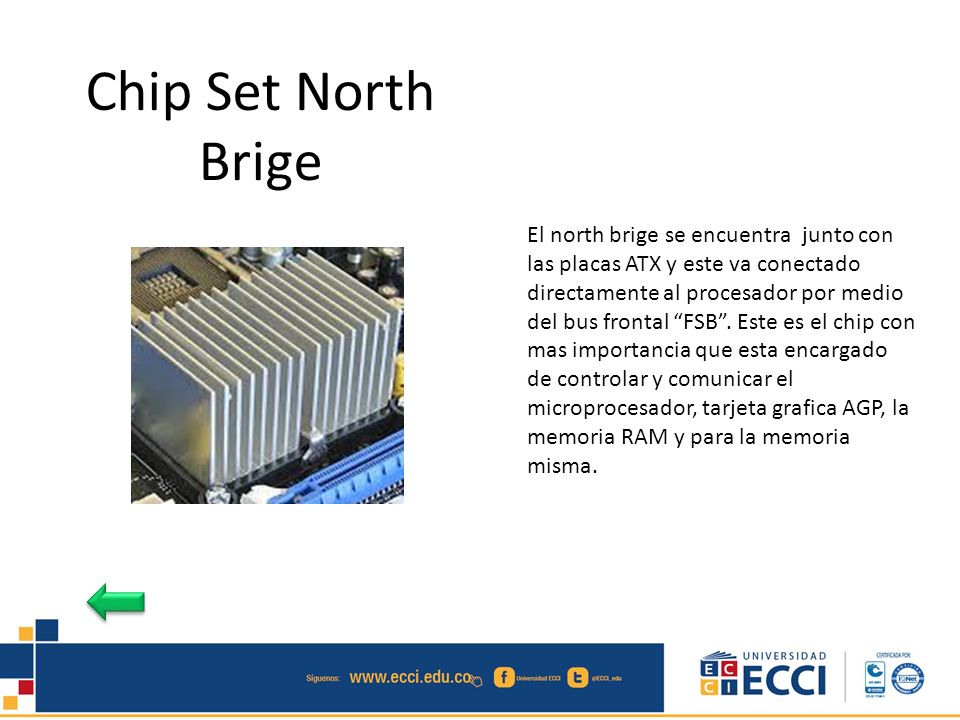

14 El north brige se encuentra junto con las placas ATX y este va conectado directamente al procesador por medio del bus frontal “FSB”. Este es el chip con mas importancia que esta encargado de controlar y comunicar el microprocesador, tarjeta grafica AGP, la memoria RAM y para la memoria misma. Chip Set North Brige

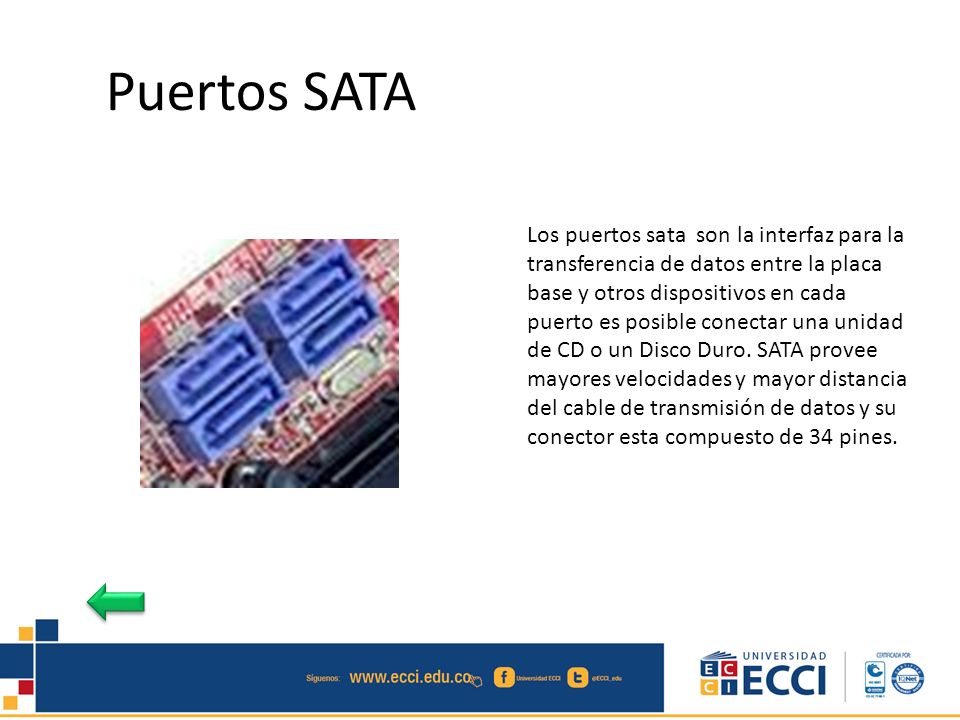

15 Los puertos sata son la interfaz para la transferencia de datos entre la placa base y otros dispositivos en cada puerto es posible conectar una unidad de CD o un Disco Duro. SATA provee mayores velocidades y mayor distancia del cable de transmisión de datos y su conector esta compuesto de 34 pines. Puertos SATA

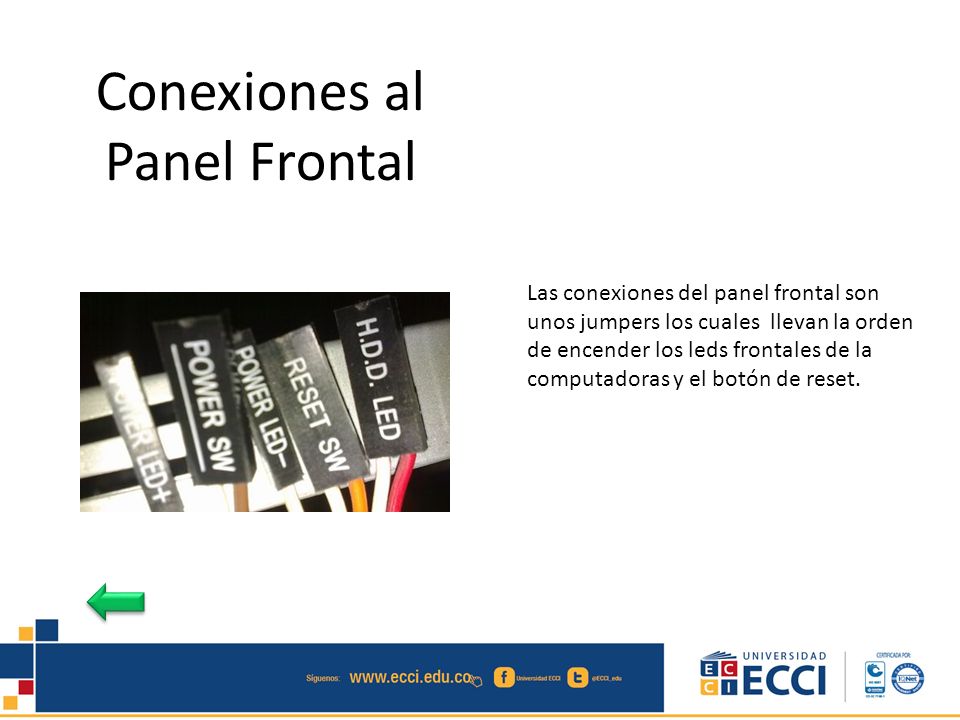

16 Conexiones al Panel Frontal
Las conexiones del panel frontal son unos jumpers los cuales llevan la orden de encender los leds frontales de la computadoras y el botón de reset. Conexiones al Panel Frontal

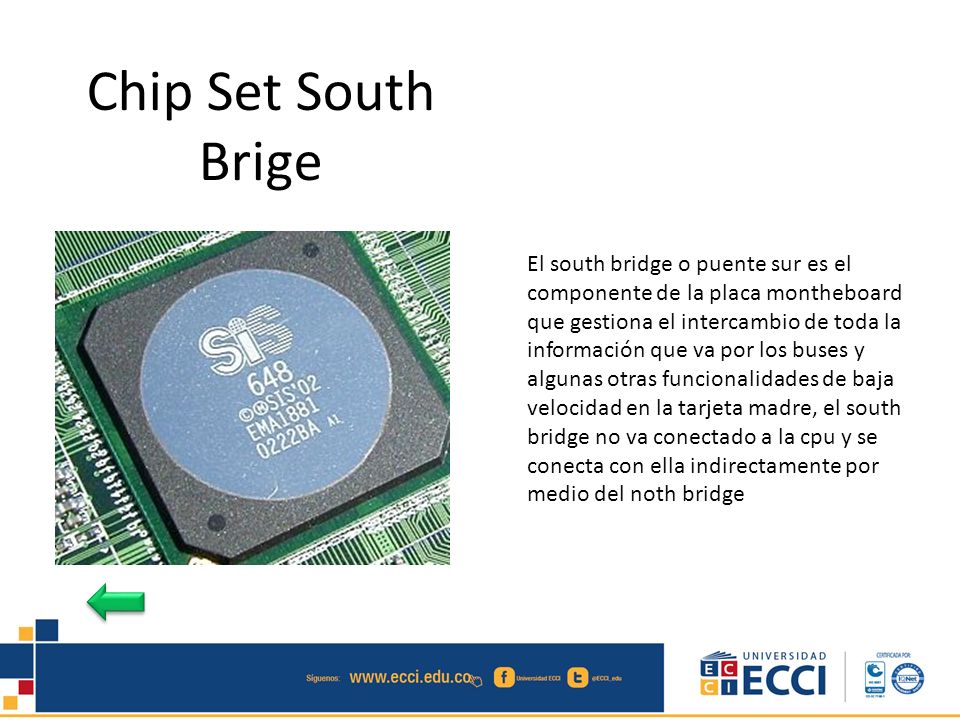

17 El south bridge o puente sur es el componente de la placa montheboard que gestiona el intercambio de toda la información que va por los buses y algunas otras funcionalidades de baja velocidad en la tarjeta madre, el south bridge no va conectado a la cpu y se conecta con ella indirectamente por medio del noth bridge Chip Set South Brige
