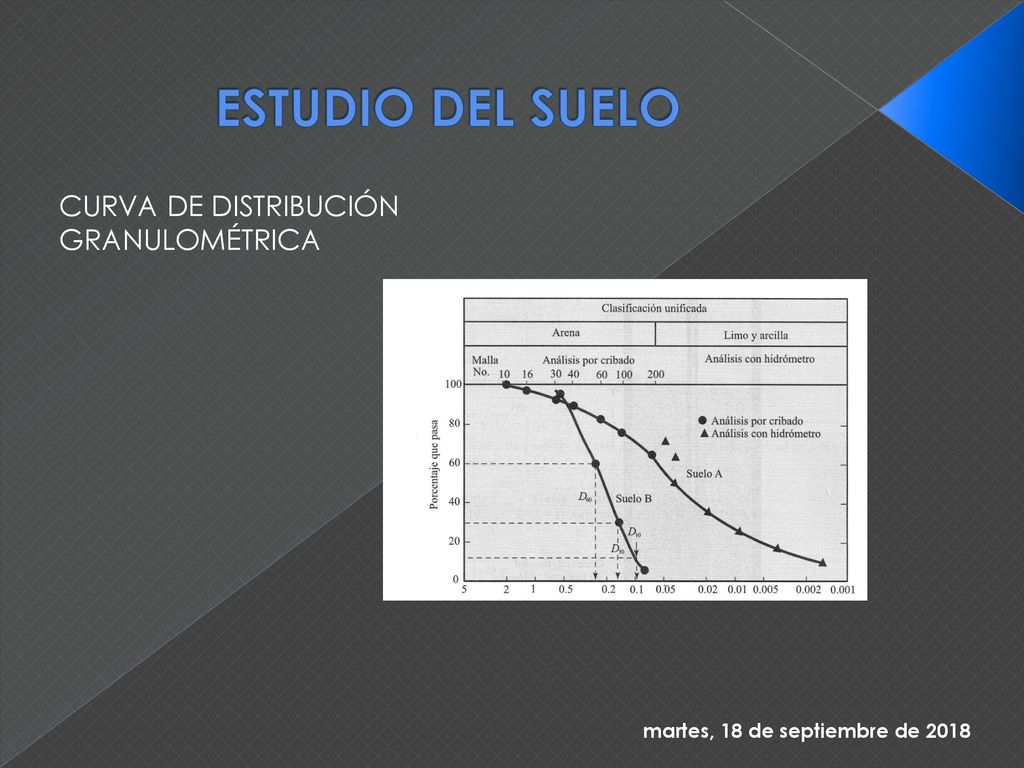

ESTUDIO DEL SUELO CURVA DE DISTRIBUCIÓN GRANULOMÉTRICA

Presentación del tema: "ESTUDIO DEL SUELO CURVA DE DISTRIBUCIÓN GRANULOMÉTRICA"— Transcripción de la presentación:

1 ESTUDIO DEL SUELO CURVA DE DISTRIBUCIÓN GRANULOMÉTRICA
martes, 18 de septiembre de 2018

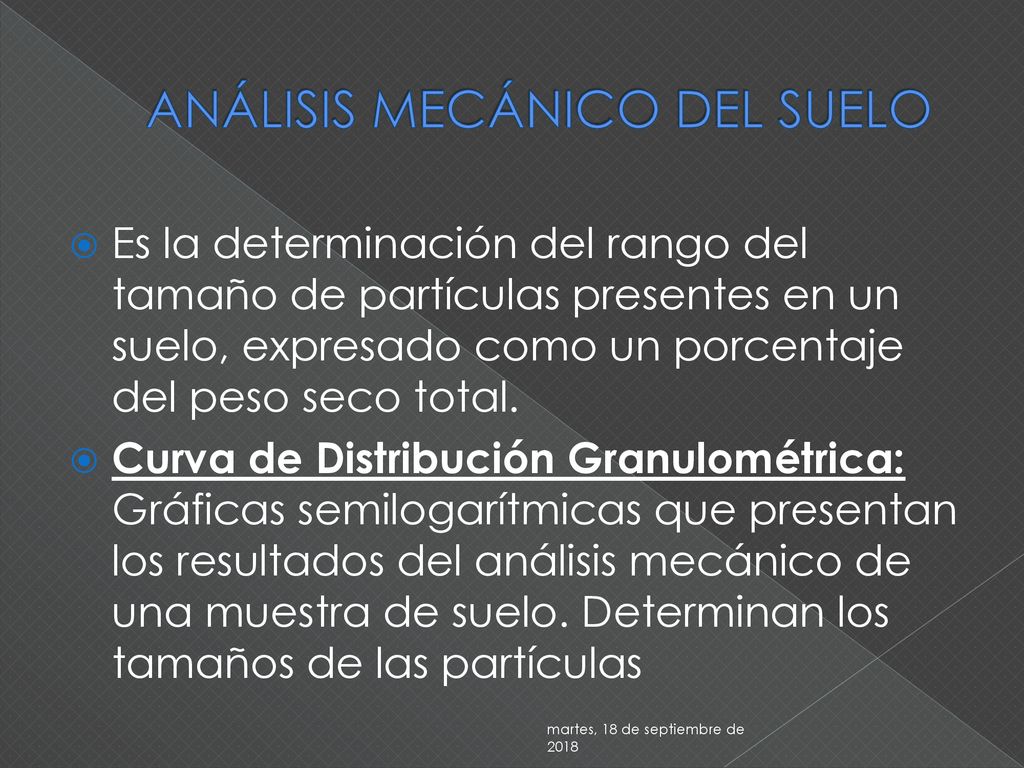

2 ANÁLISIS MECÁNICO DEL SUELO
Es la determinación del rango del tamaño de partículas presentes en un suelo, expresado como un porcentaje del peso seco total. Curva de Distribución Granulométrica: Gráficas semilogarítmicas que presentan los resultados del análisis mecánico de una muestra de suelo. Determinan los tamaños de las partículas martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

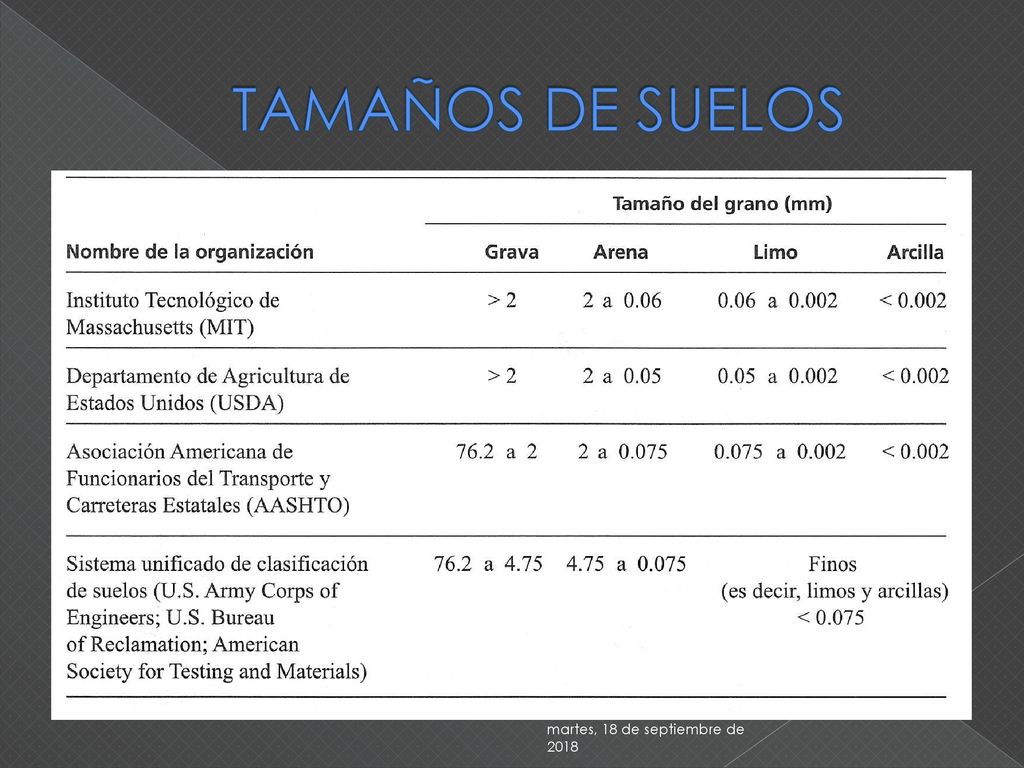

3 TAMAÑOS DE SUELOS martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

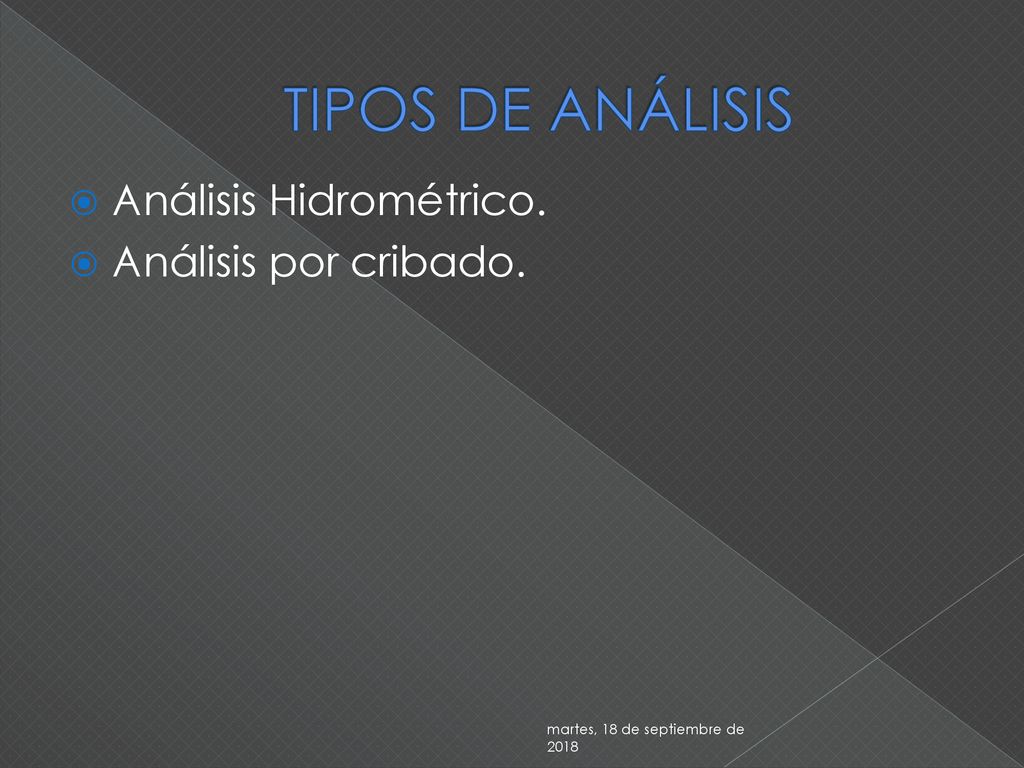

4 TIPOS DE ANÁLISIS Análisis Hidrométrico. Análisis por cribado.
martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

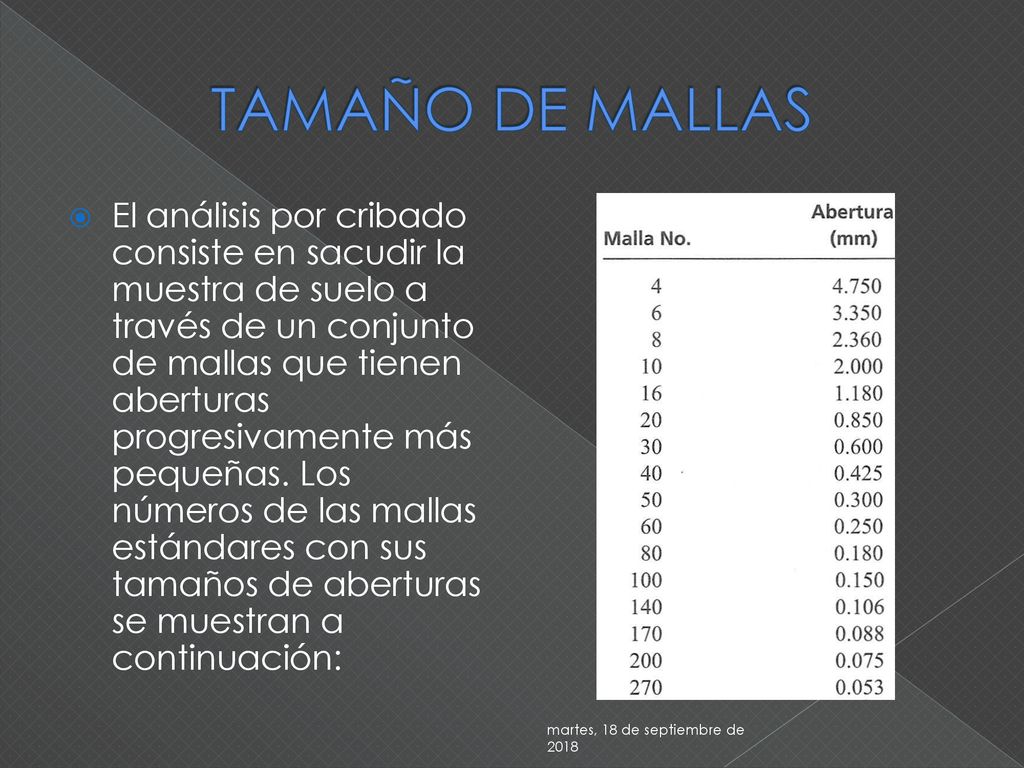

5 TAMAÑO DE MALLAS El análisis por cribado consiste en sacudir la muestra de suelo a través de un conjunto de mallas que tienen aberturas progresivamente más pequeñas. Los números de las mallas estándares con sus tamaños de aberturas se muestran a continuación: martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

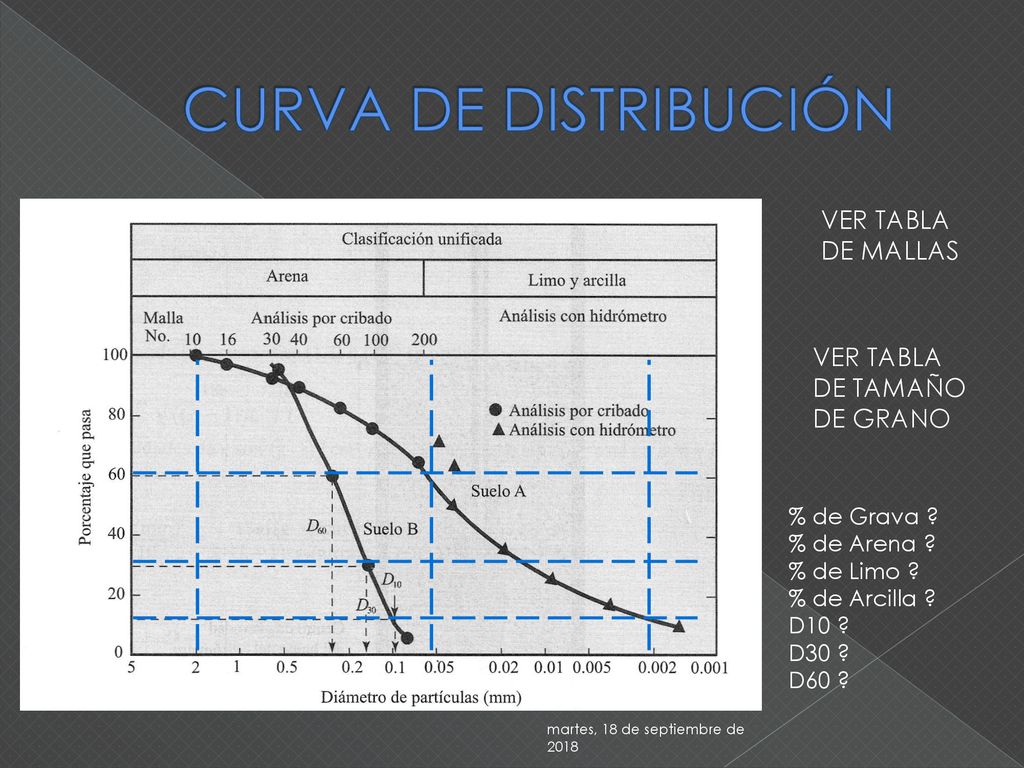

6 CURVA DE DISTRIBUCIÓN VER TABLA DE MALLAS VER TABLA DE TAMAÑO DE GRANO
% de Grava ? % de Arena ? % de Limo ? % de Arcilla ? D10 ? D30 ? D60 ? martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

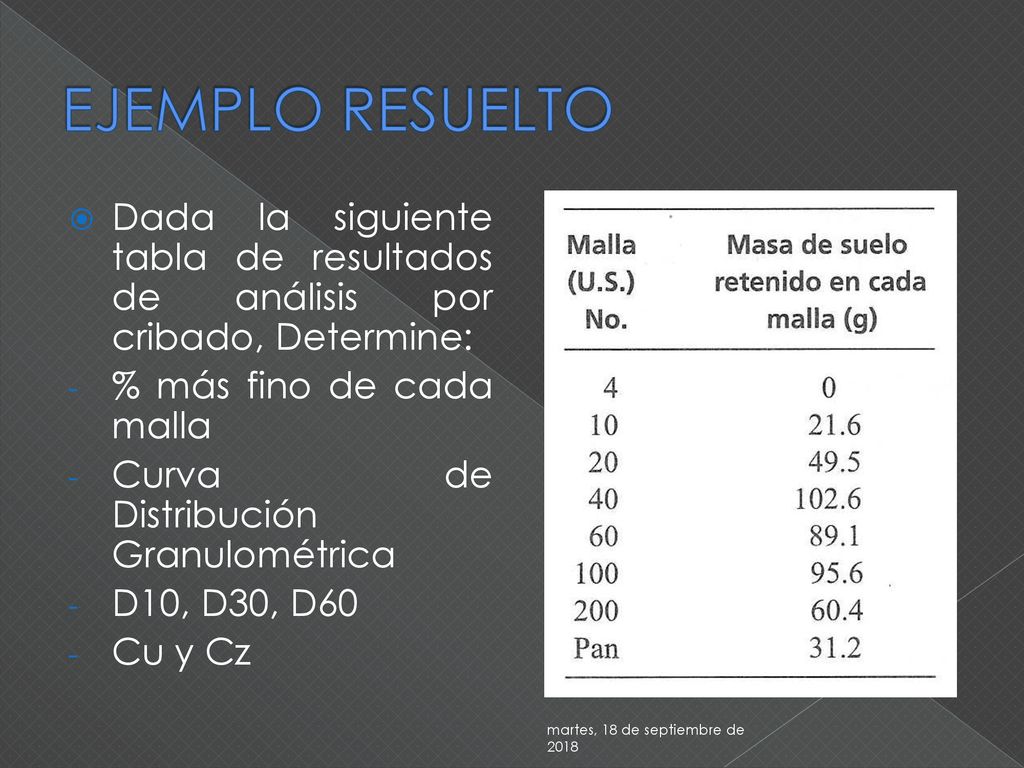

7 EJEMPLO RESUELTO Dada la siguiente tabla de resultados de análisis por cribado, Determine: % más fino de cada malla Curva de Distribución Granulométrica D10, D30, D60 Cu y Cz martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

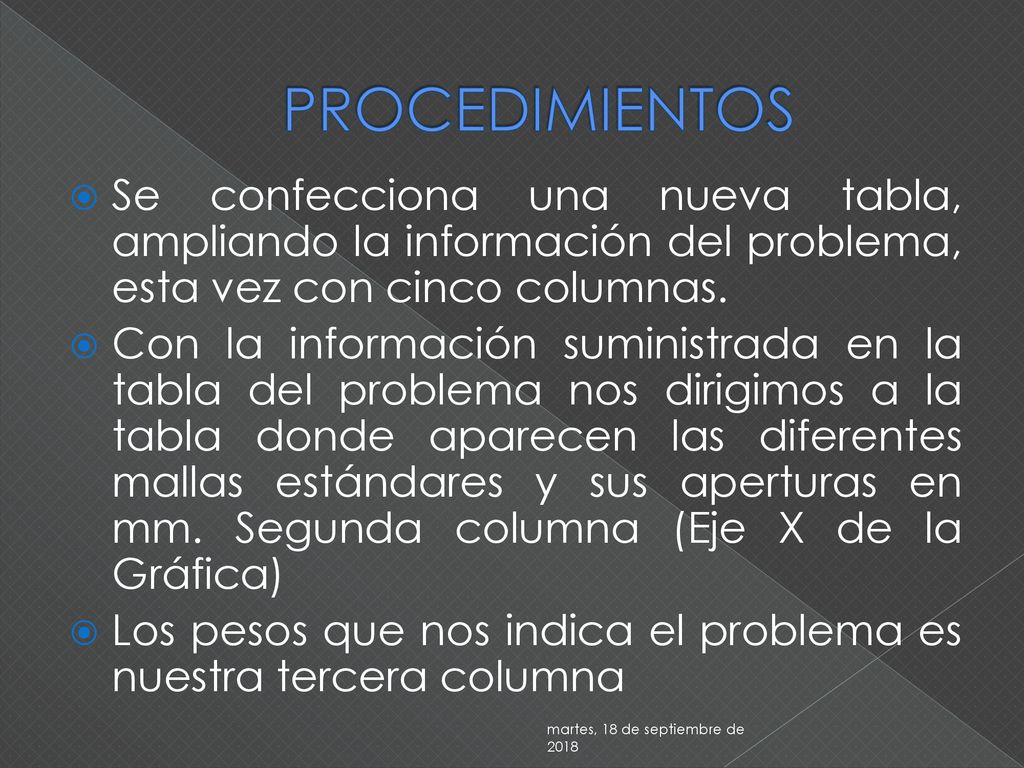

8 PROCEDIMIENTOS Se confecciona una nueva tabla, ampliando la información del problema, esta vez con cinco columnas. Con la información suministrada en la tabla del problema nos dirigimos a la tabla donde aparecen las diferentes mallas estándares y sus aperturas en mm. Segunda columna (Eje X de la Gráfica) Los pesos que nos indica el problema es nuestra tercera columna martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

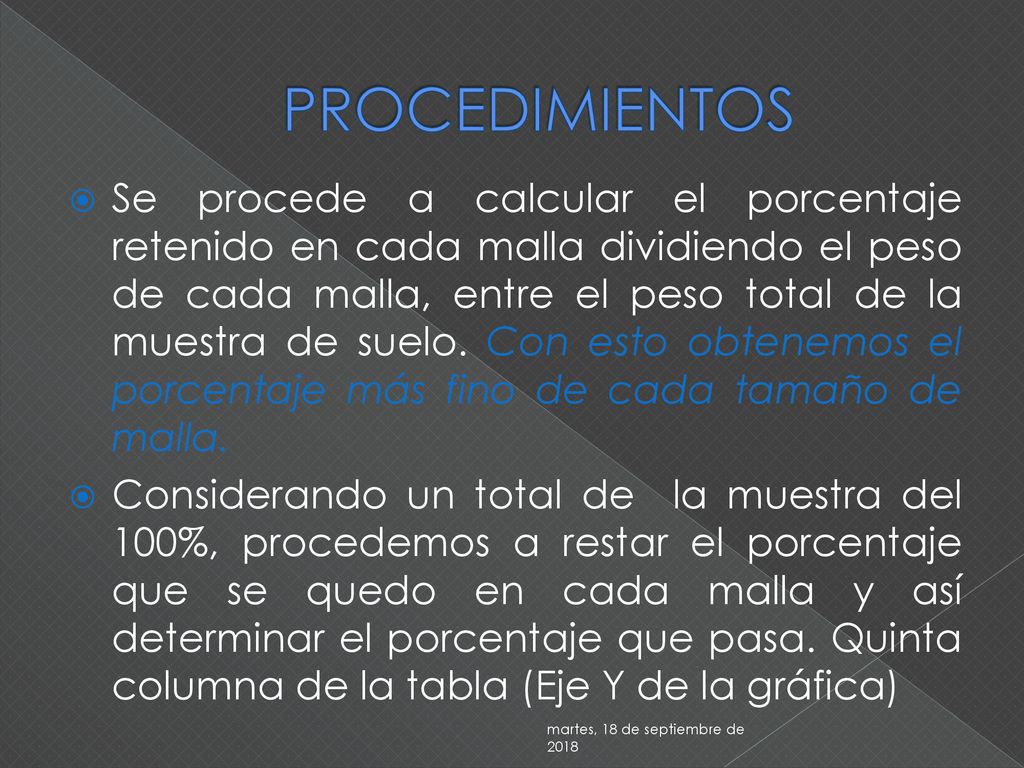

9 PROCEDIMIENTOS Se procede a calcular el porcentaje retenido en cada malla dividiendo el peso de cada malla, entre el peso total de la muestra de suelo. Con esto obtenemos el porcentaje más fino de cada tamaño de malla. Considerando un total de la muestra del 100%, procedemos a restar el porcentaje que se quedo en cada malla y así determinar el porcentaje que pasa. Quinta columna de la tabla (Eje Y de la gráfica) martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

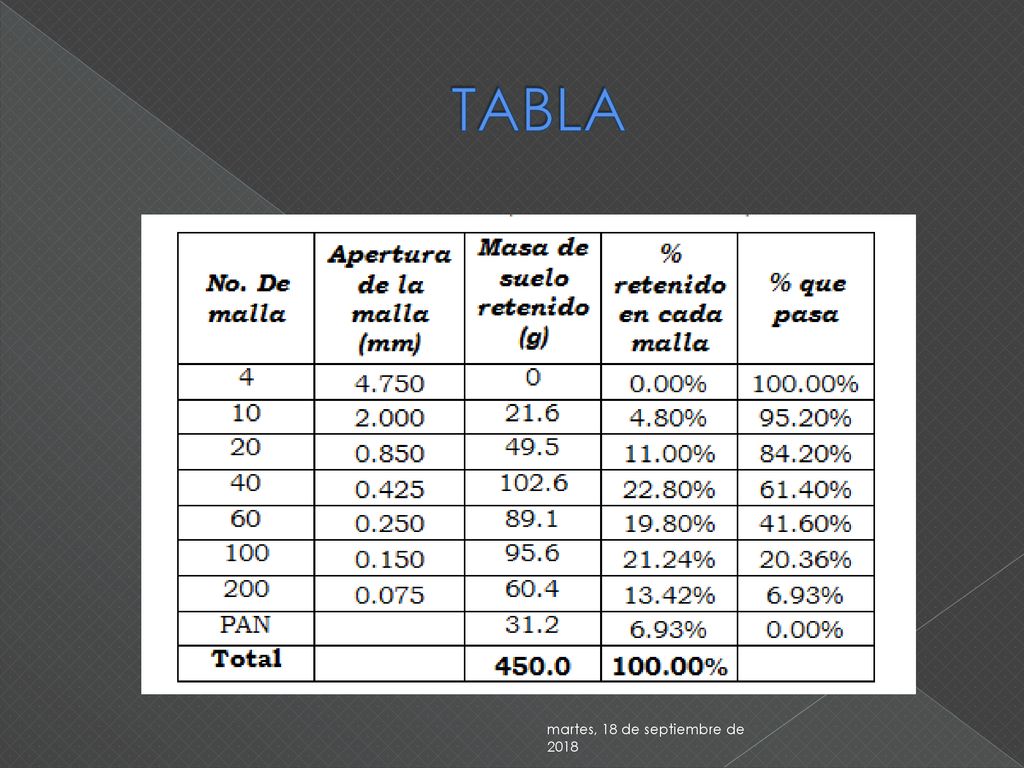

10 TABLA martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

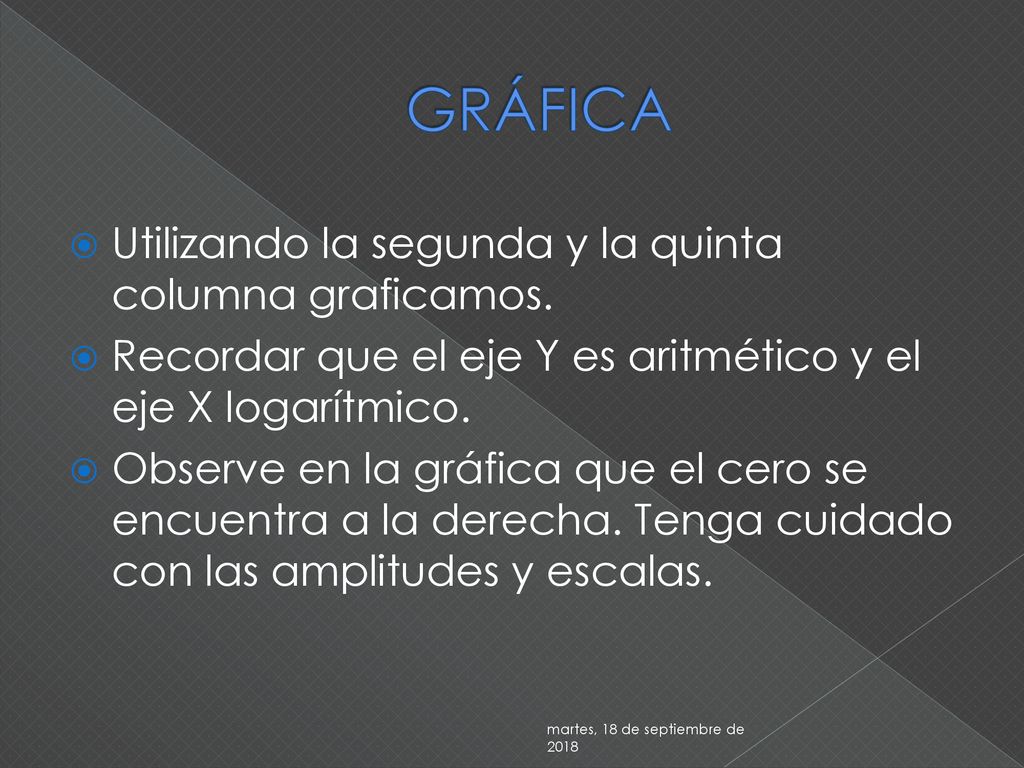

11 GRÁFICA Utilizando la segunda y la quinta columna graficamos.
Recordar que el eje Y es aritmético y el eje X logarítmico. Observe en la gráfica que el cero se encuentra a la derecha. Tenga cuidado con las amplitudes y escalas. martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

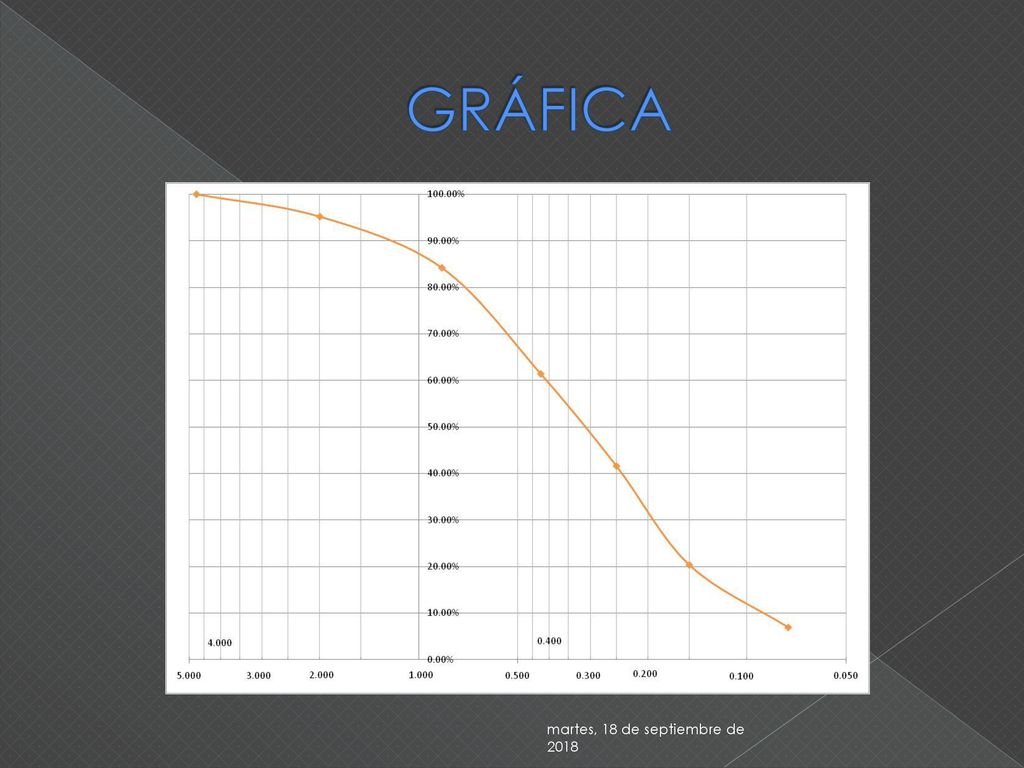

12 GRÁFICA martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

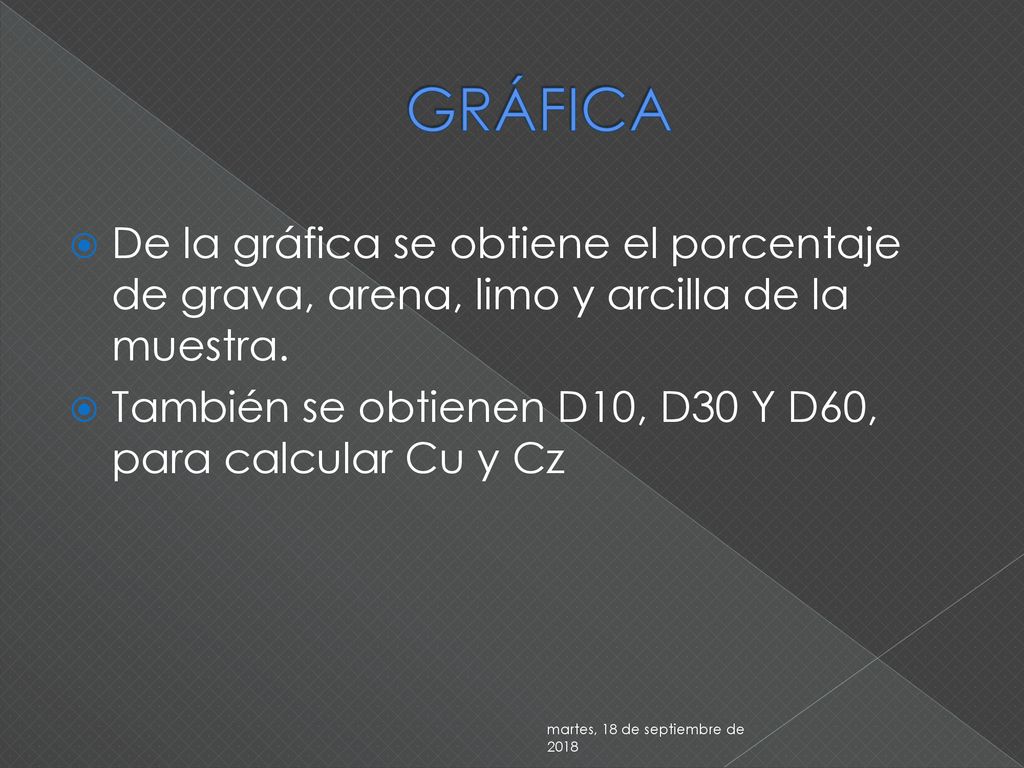

13 GRÁFICA De la gráfica se obtiene el porcentaje de grava, arena, limo y arcilla de la muestra. También se obtienen D10, D30 Y D60, para calcular Cu y Cz martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018

14 PREGUNTAS GRACIAS… martes, 18 de septiembre de 2018martes, 18 de septiembre de 2018
