González Solano Julian Jesús

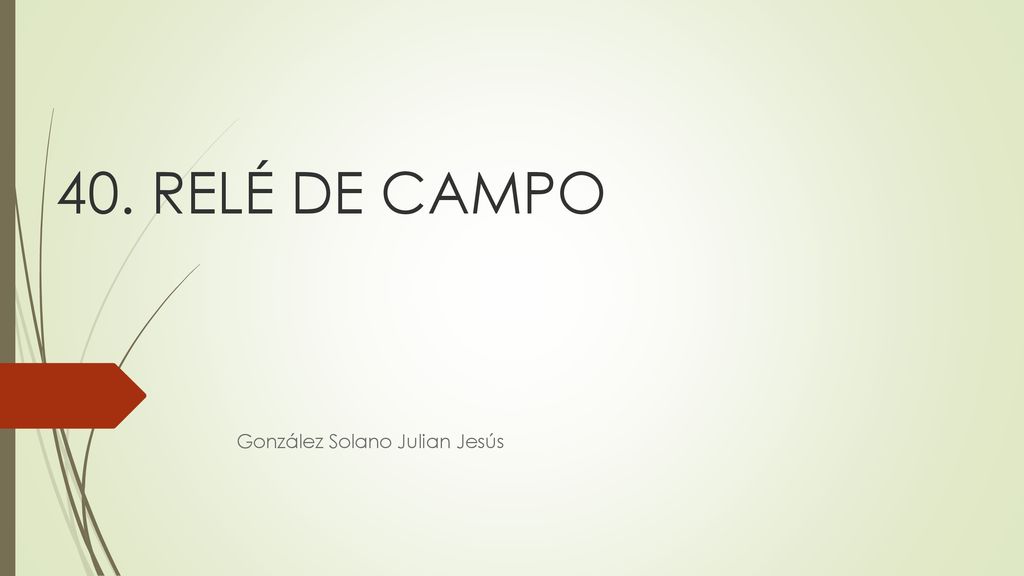

40. RELÉ DE CAMPO González Solano Julian Jesús
2

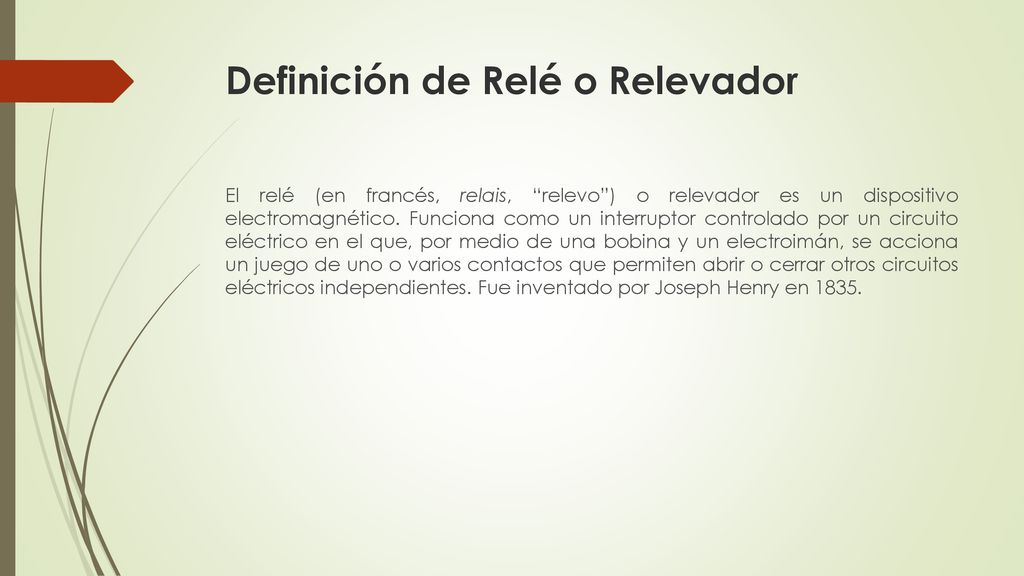

Definición de Relé o Relevador
El relé (en francés, relais, “relevo”) o relevador es un dispositivo electromagnético. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Fue inventado por Joseph Henry en 1835.
3

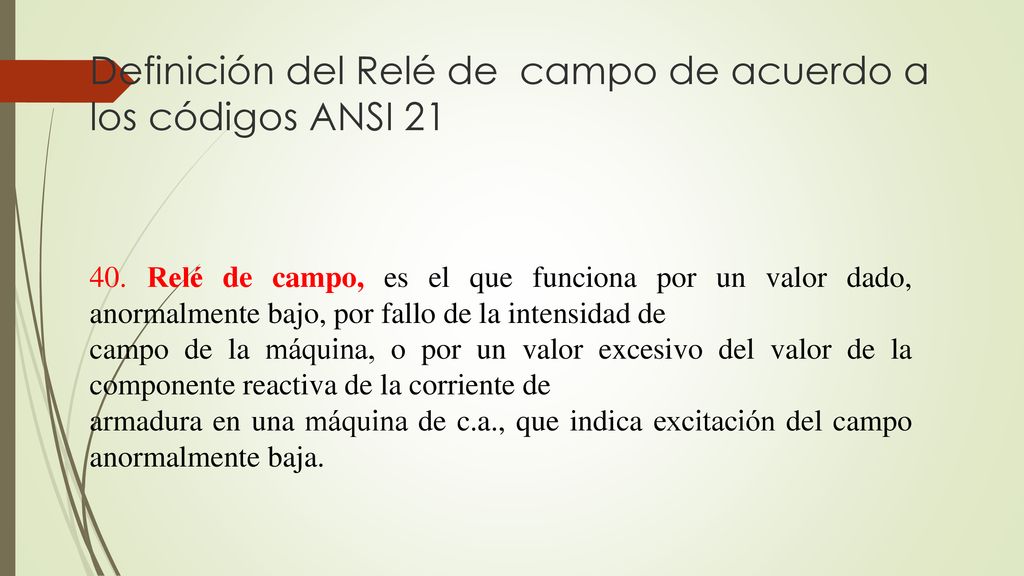

Definición del Relé de campo de acuerdo a los códigos ANSI 21
40. Relé de campo, es el que funciona por un valor dado, anormalmente bajo, por fallo de la intensidad de campo de la máquina, o por un valor excesivo del valor de la componente reactiva de la corriente de armadura en una máquina de c.a., que indica excitación del campo anormalmente baja.
4
Se incluyen funciones adicionales para el relevador ZIV modelo IRV.

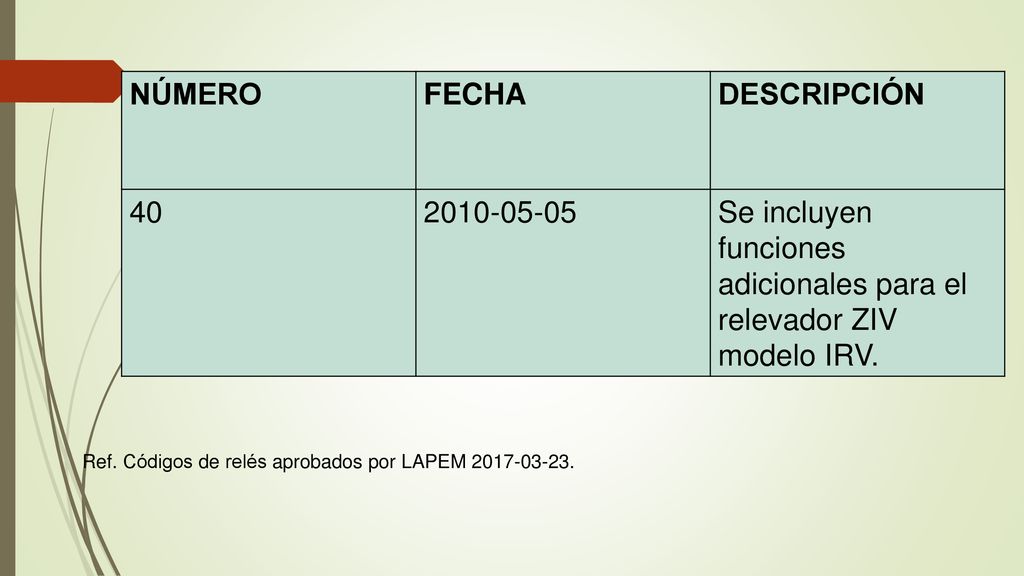

NÚMERO FECHA DESCRIPCIÓN 40 Se incluyen funciones adicionales para el relevador ZIV modelo IRV. Ref. Códigos de relés aprobados por LAPEM
5

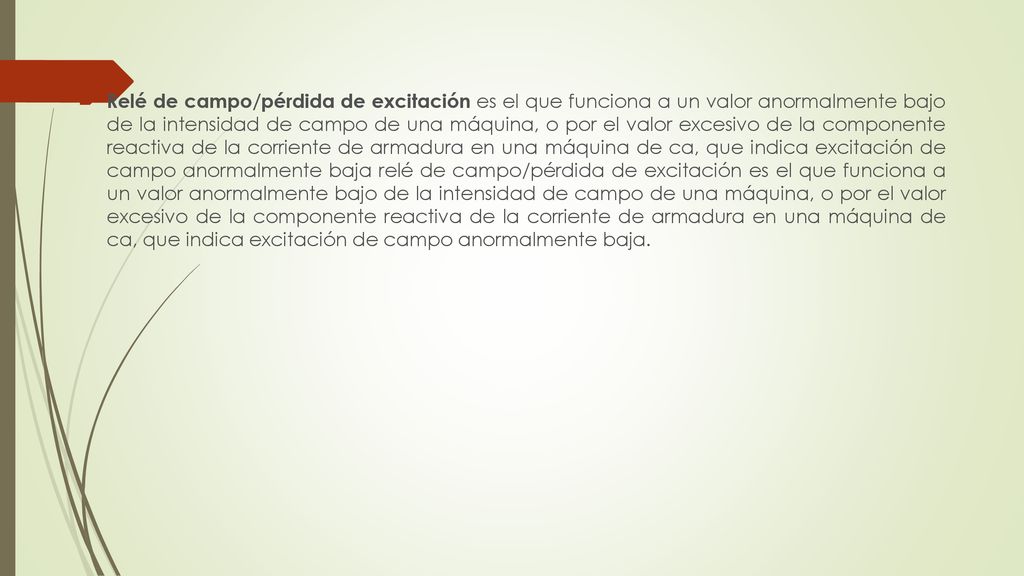

Relé de campo/pérdida de excitación es el que funciona a un valor anormalmente bajo de la intensidad de campo de una máquina, o por el valor excesivo de la componente reactiva de la corriente de armadura en una máquina de ca, que indica excitación de campo anormalmente baja relé de campo/pérdida de excitación es el que funciona a un valor anormalmente bajo de la intensidad de campo de una máquina, o por el valor excesivo de la componente reactiva de la corriente de armadura en una máquina de ca, que indica excitación de campo anormalmente baja.
6

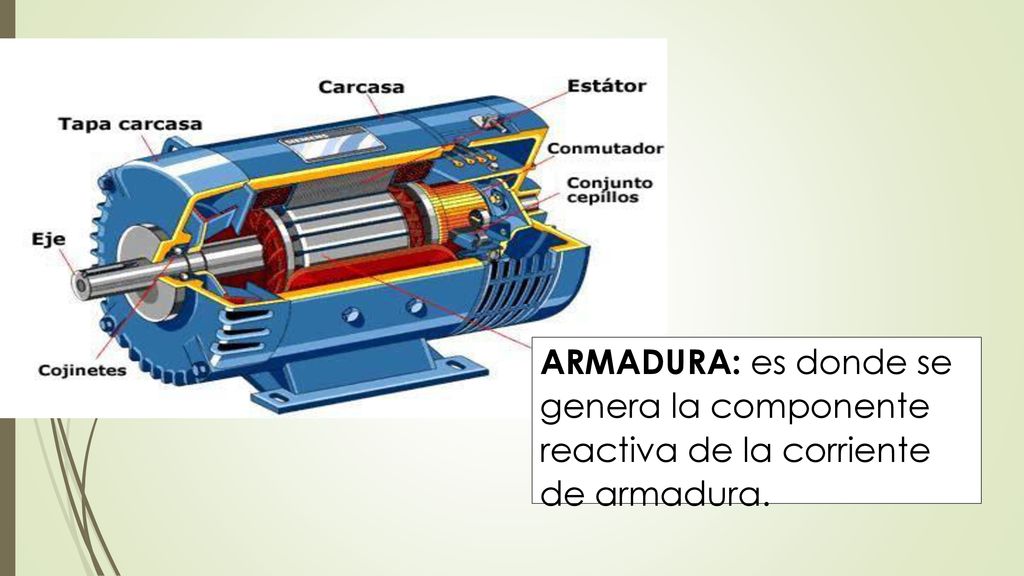

ARMADURA: es donde se genera la componente reactiva de la corriente de armadura.
7

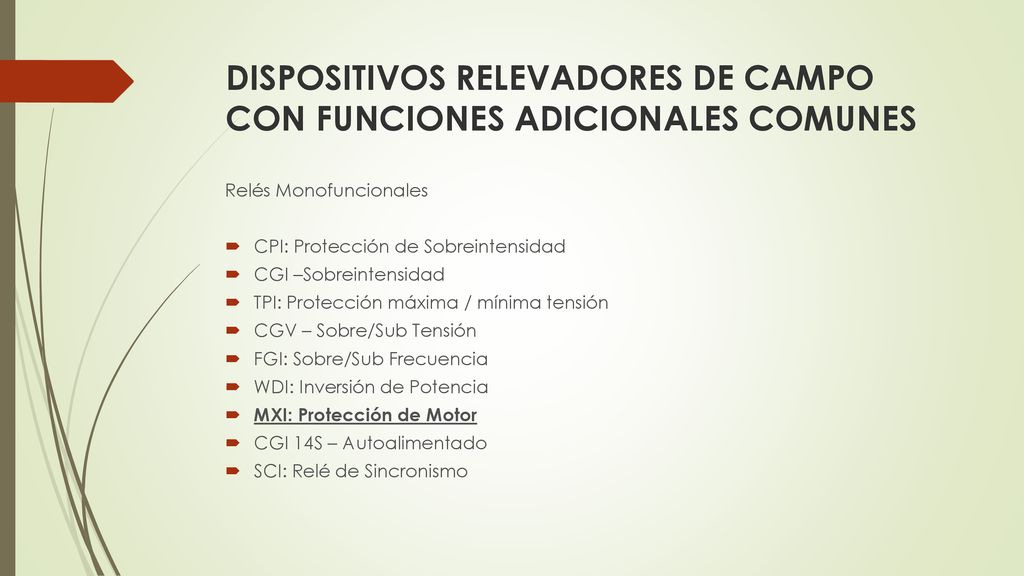

DISPOSITIVOS RELEVADORES DE CAMPO CON FUNCIONES ADICIONALES COMUNES
Relés Monofuncionales CPI: Protección de Sobreintensidad CGI –Sobreintensidad TPI: Protección máxima / mínima tensión CGV – Sobre/Sub Tensión FGI: Sobre/Sub Frecuencia WDI: Inversión de Potencia MXI: Protección de Motor CGI 14S – Autoalimentado SCI: Relé de Sincronismo
8
DISPOSITIVOS MAS UTILIZADOS EN LA INDUSTRIA
FGI: Sobre/Sub Frecuencia MXI Motor-Generador SCI Relé de sincronismo
9
REFERENCIAS 71-Protecciones_en_MT.pdf monofuncionales/sci-rele-de-sincronismo/
