1 SEGURO DE AVERÍA DE MAQUINARIA, COBERTURAS Y EXCLUSIONES Francesc Llurba Fernández Ingeniero Industrial Especialidad Electricidad Consejero de AVALORA AVERÍAS MÁS FRECUENTES EN GRANDES MÁQUINAS ELÉCTRICAS

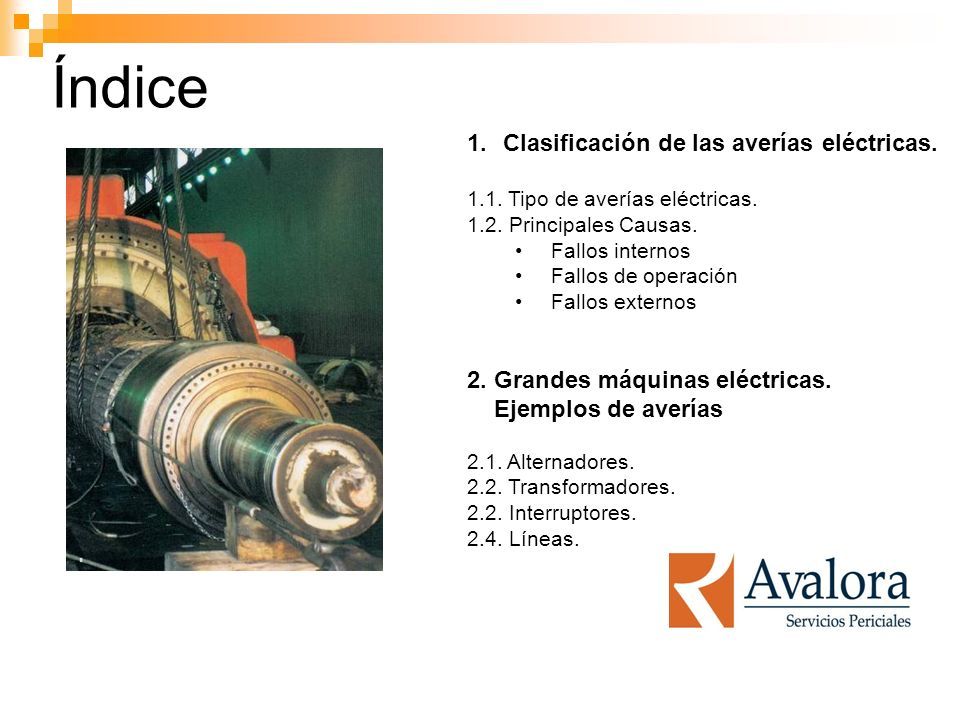

2 Índice 1.Clasificación de las averías eléctricas. 1.1. Tipo de averías eléctricas. 1.2. Principales Causas. Fallos internos Fallos de operación Fallos externos 2. Grandes máquinas eléctricas. Ejemplos de averías 2.1. Alternadores. 2.2. Transformadores. 2.2. Interruptores. 2.4. Líneas.

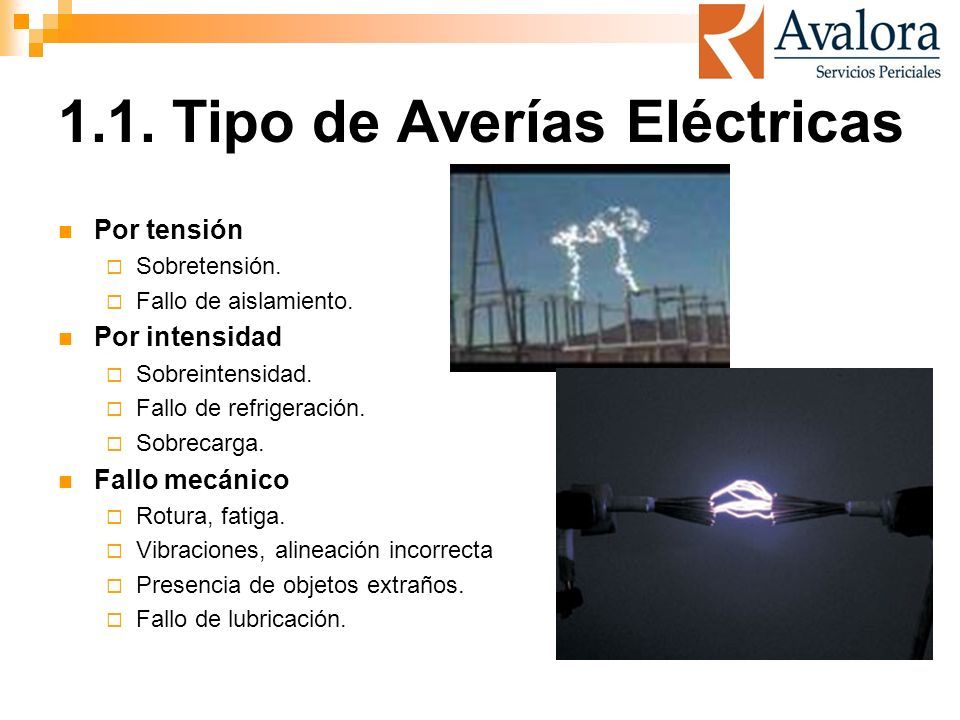

3 1.1. Tipo de Averías Eléctricas Por tensión  Sobretensión.  Fallo de aislamiento. Por intensidad  Sobreintensidad.  Fallo de refrigeración.  Sobrecarga. Fallo mecánico  Rotura, fatiga.  Vibraciones, alineación incorrecta  Presencia de objetos extraños.  Fallo de lubricación.

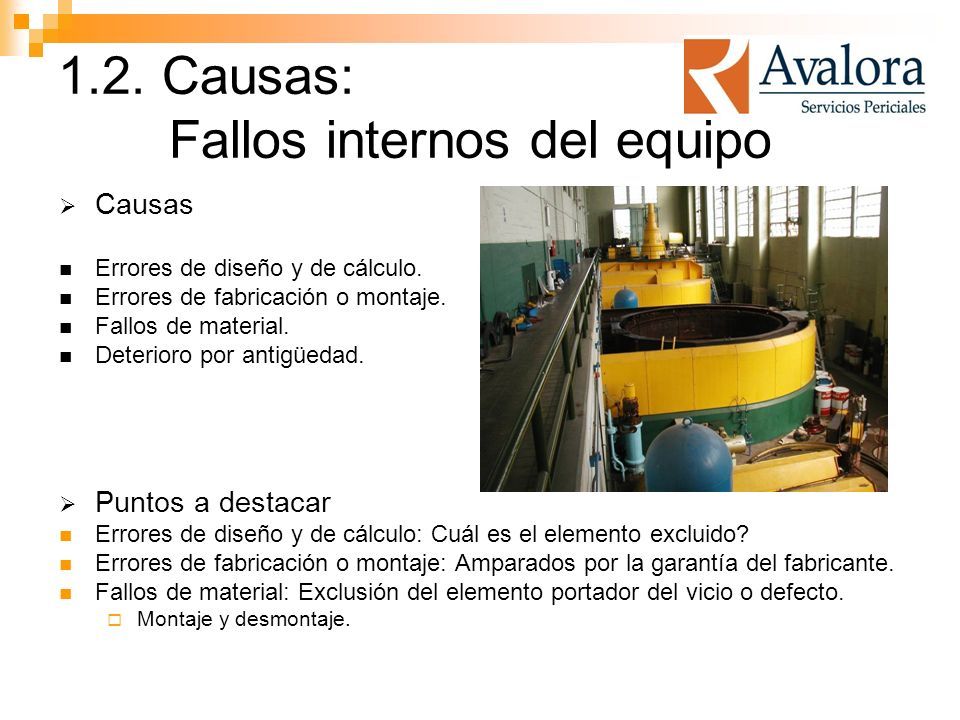

4  Causas Errores de diseño y de cálculo. Errores de fabricación o montaje. Fallos de material. Deterioro por antigüedad.  Puntos a destacar Errores de diseño y de cálculo: Cuál es el elemento excluido? Errores de fabricación o montaje: Amparados por la garantía del fabricante. Fallos de material: Exclusión del elemento portador del vicio o defecto.  Montaje y desmontaje. 1.2. Causas: Fallos internos del equipo

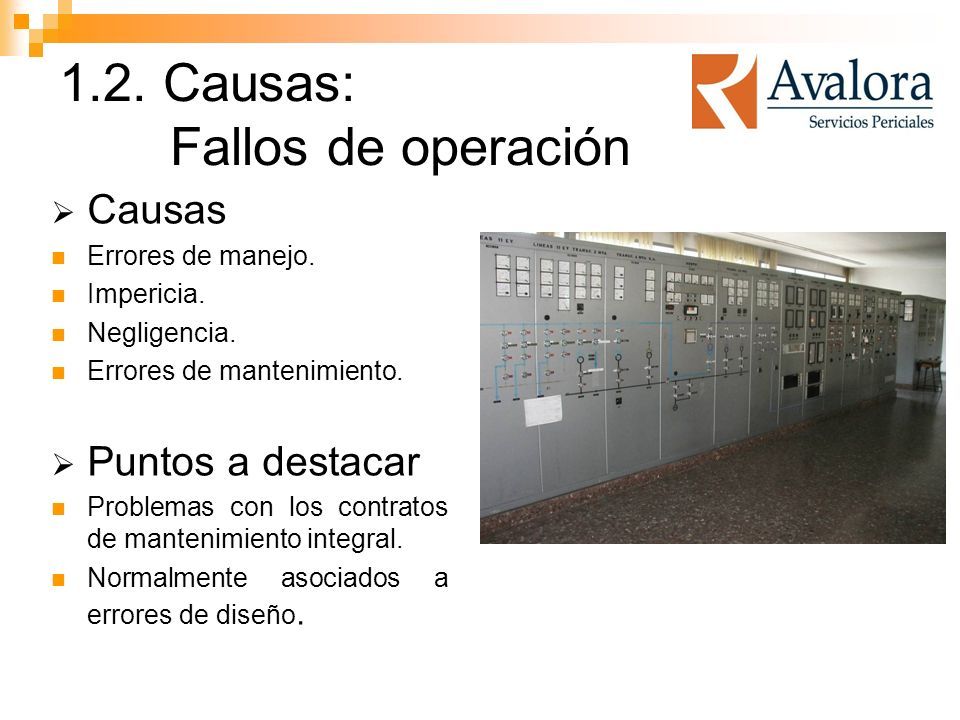

5 1.2. Causas: Fallos de operación  Causas Errores de manejo. Impericia. Negligencia. Errores de mantenimiento.  Puntos a destacar Problemas con los contratos de mantenimiento integral. Normalmente asociados a errores de diseño.

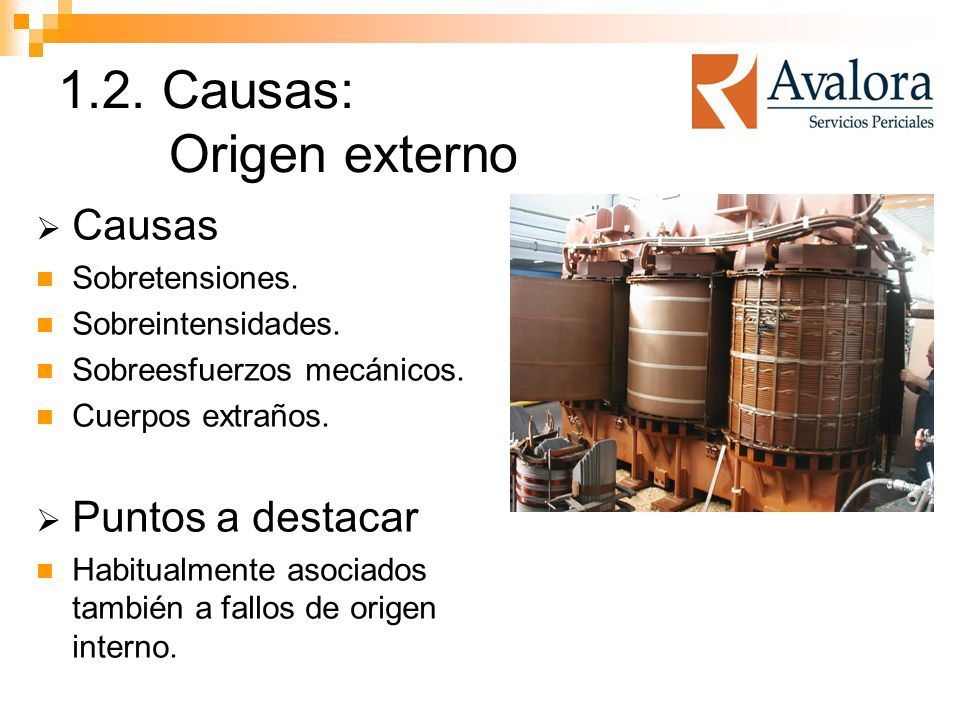

6 1.2. Causas: Origen externo  Causas Sobretensiones. Sobreintensidades. Sobreesfuerzos mecánicos. Cuerpos extraños.  Puntos a destacar Habitualmente asociados también a fallos de origen interno.

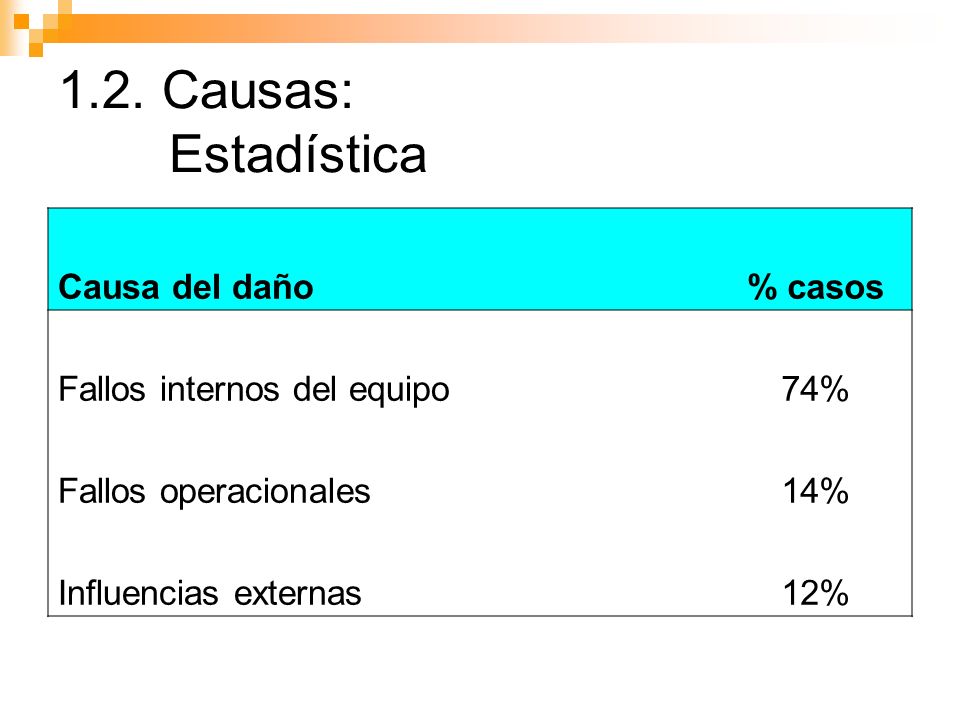

7 Causa del daño% casos Fallos internos del equipo74% Fallos operacionales14% Influencias externas12% 1.2. Causas: Estadística

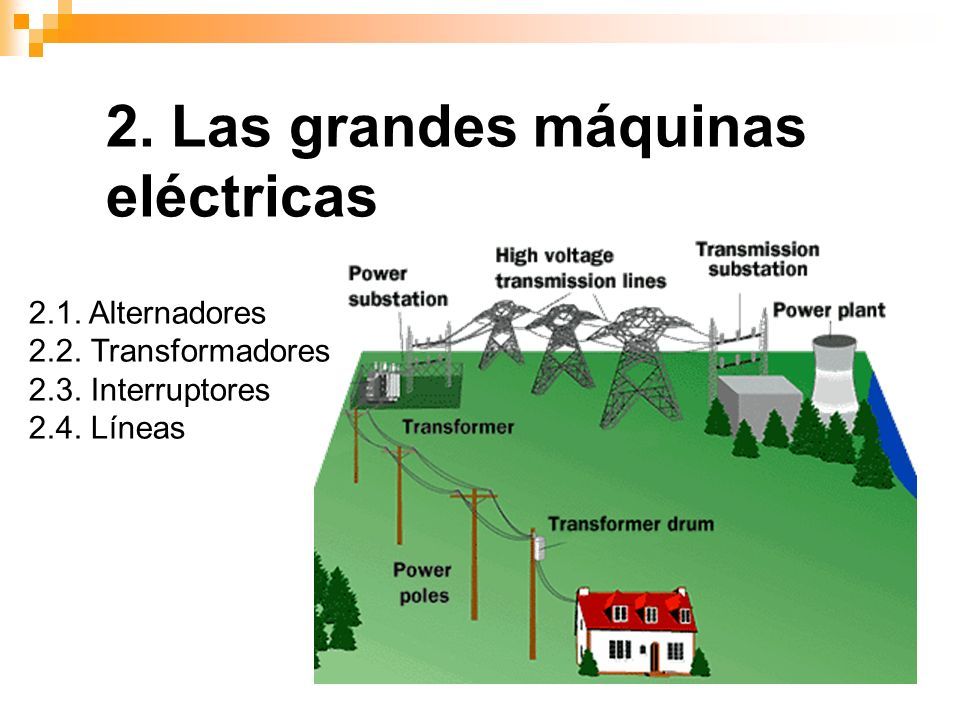

8 2. Las grandes máquinas eléctricas 2.1. Alternadores 2.2. Transformadores 2.3. Interruptores 2.4. Líneas

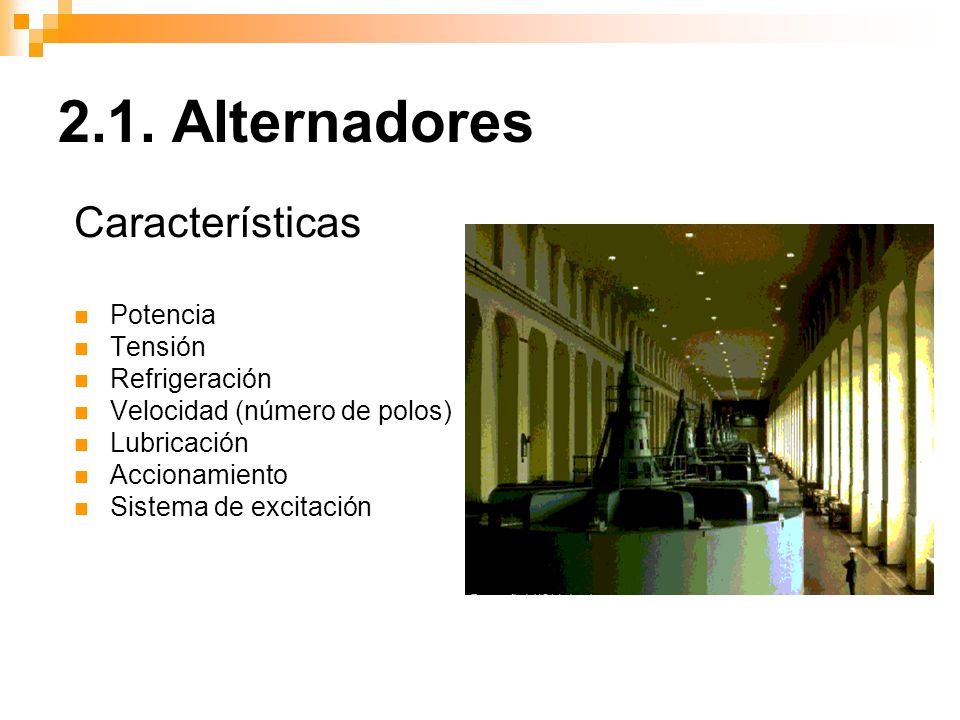

9 2.1. Alternadores Características Potencia Tensión Refrigeración Velocidad (número de polos) Lubricación Accionamiento Sistema de excitación

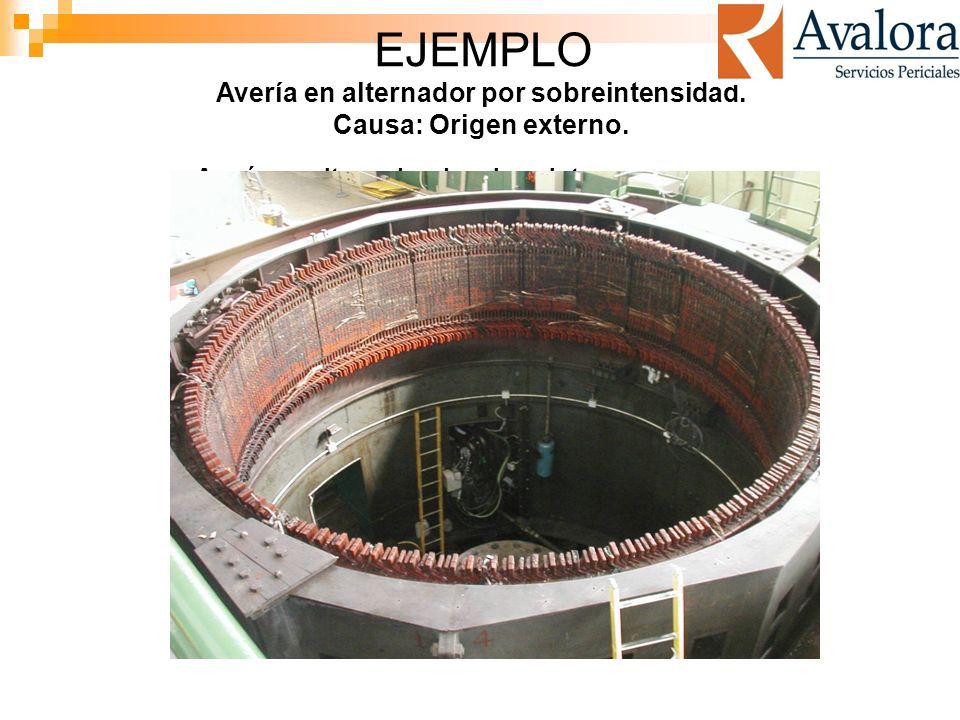

10 Avería en alternador de origen interno EJEMPLO Avería en alternador por sobreintensidad. Causa: Origen externo.

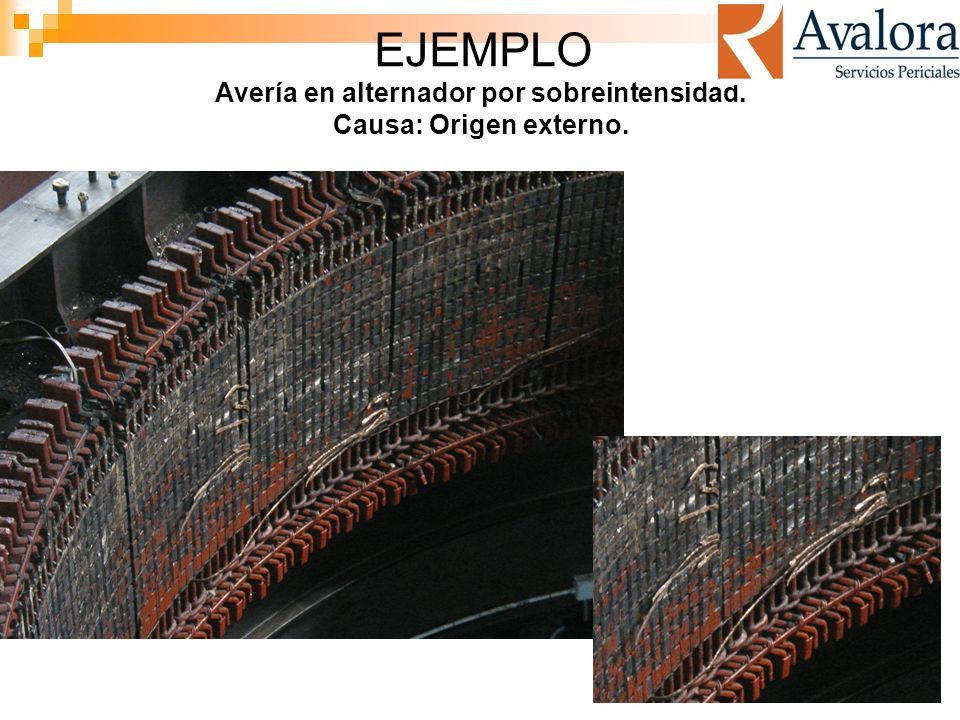

11 EJEMPLO

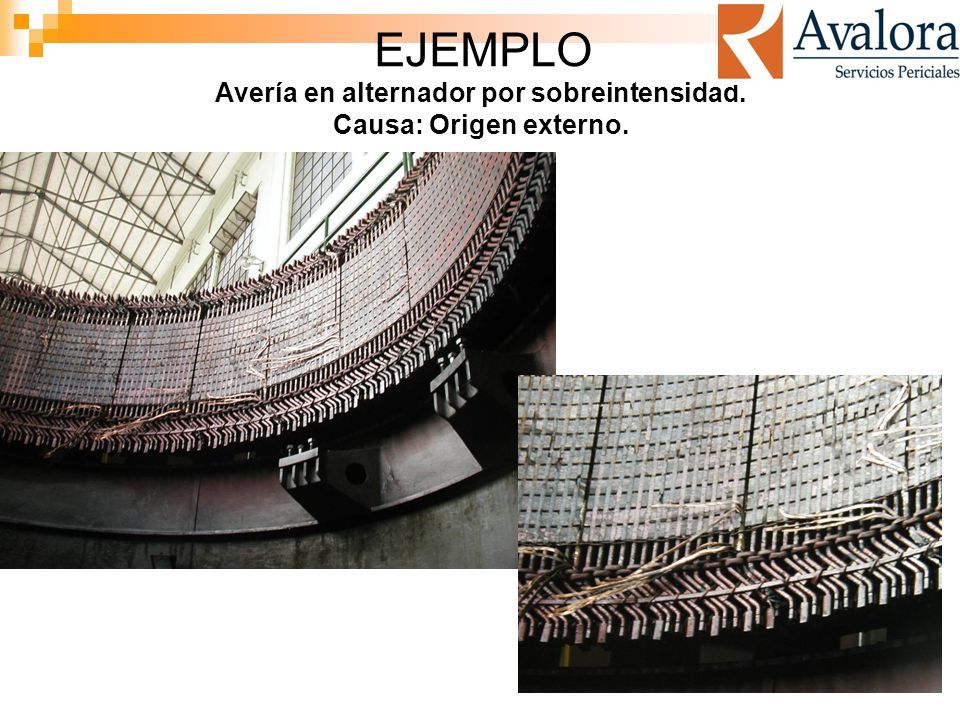

12 Avería en alternador por sobreintensidad. Causa: Origen externo.

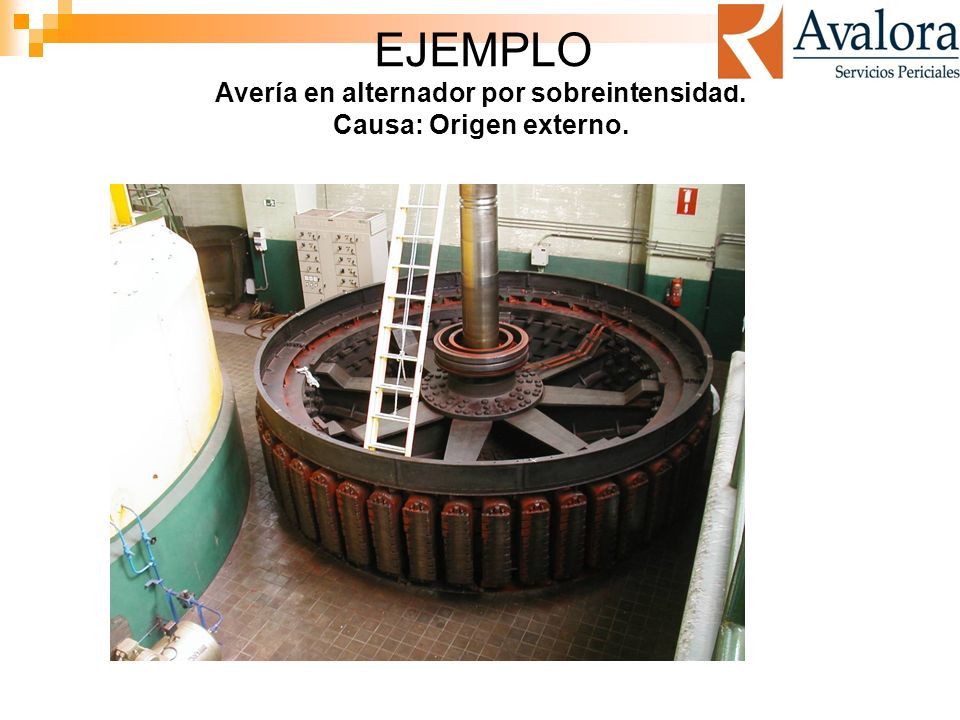

13 EJEMPLO Avería en alternador por sobreintensidad. Causa: Origen externo.

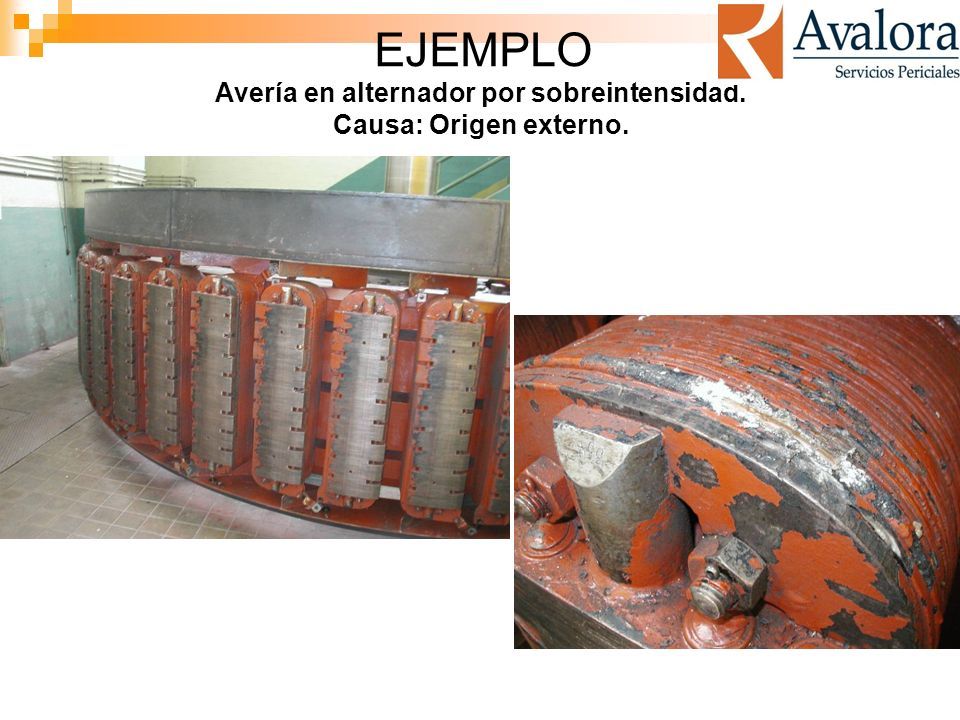

14 EJEMPLO Avería en alternador por sobreintensidad. Causa: Origen externo.

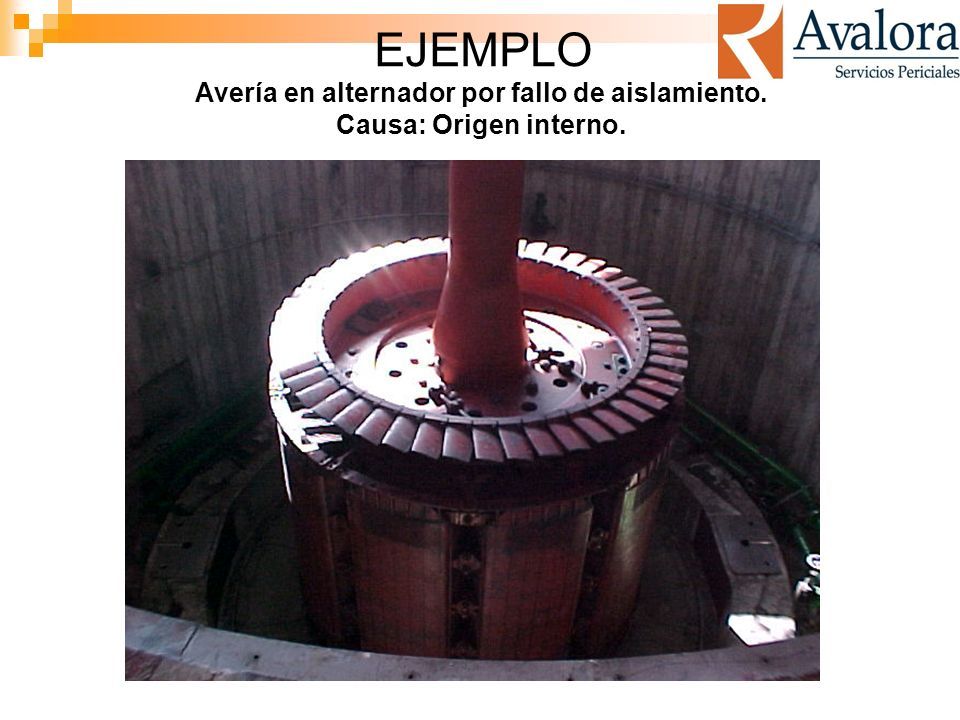

15 EJEMPLO Avería en alternador por fallo de aislamiento. Causa: Origen interno.

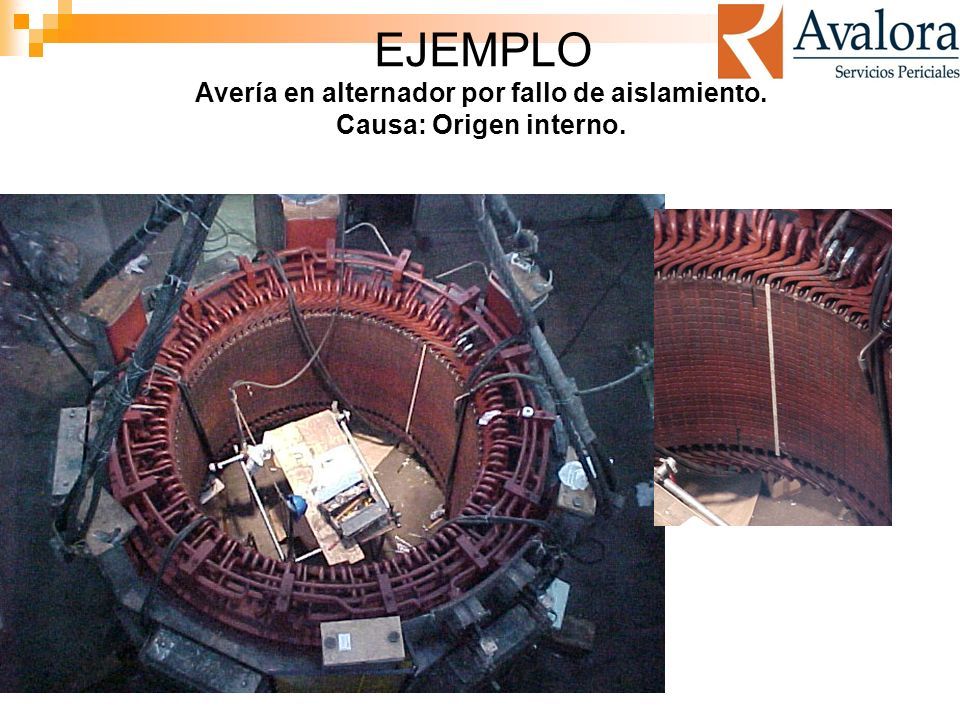

16 EJEMPLO Avería en alternador por fallo de aislamiento. Causa: Origen interno.

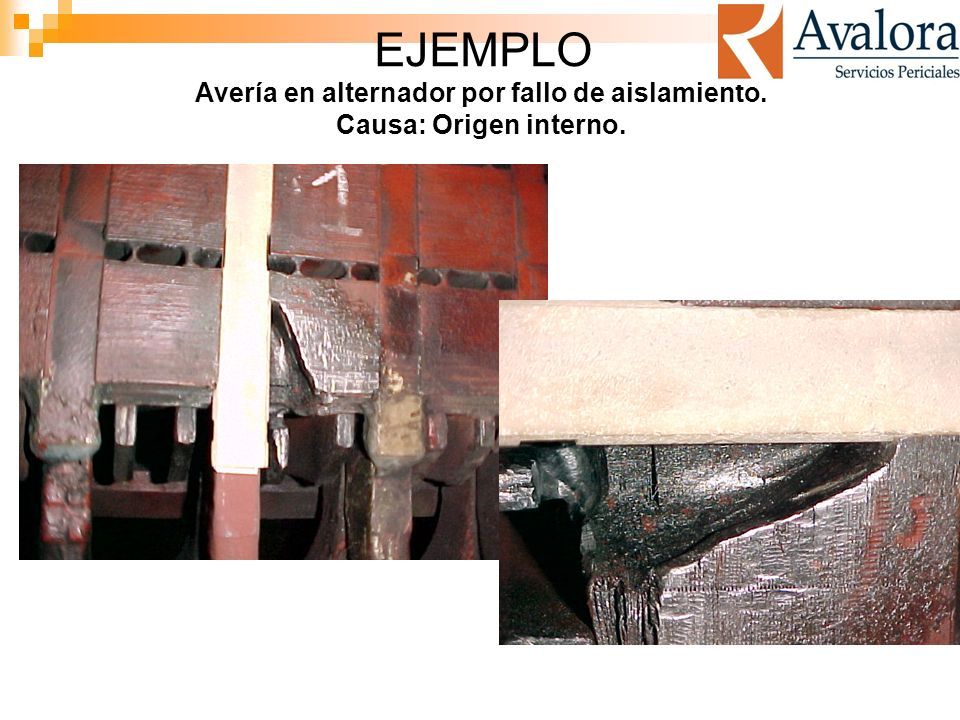

17 EJEMPLO Avería en alternador por fallo de aislamiento. Causa: Origen interno.

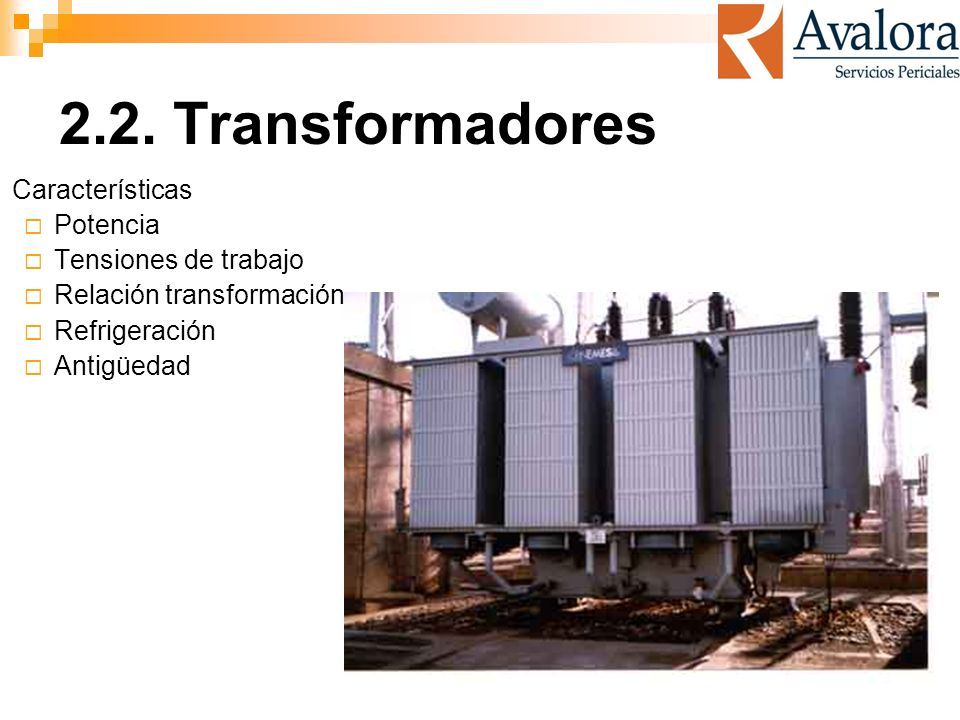

18 2.2. Transformadores Características  Potencia  Tensiones de trabajo  Relación transformación  Refrigeración  Antigüedad

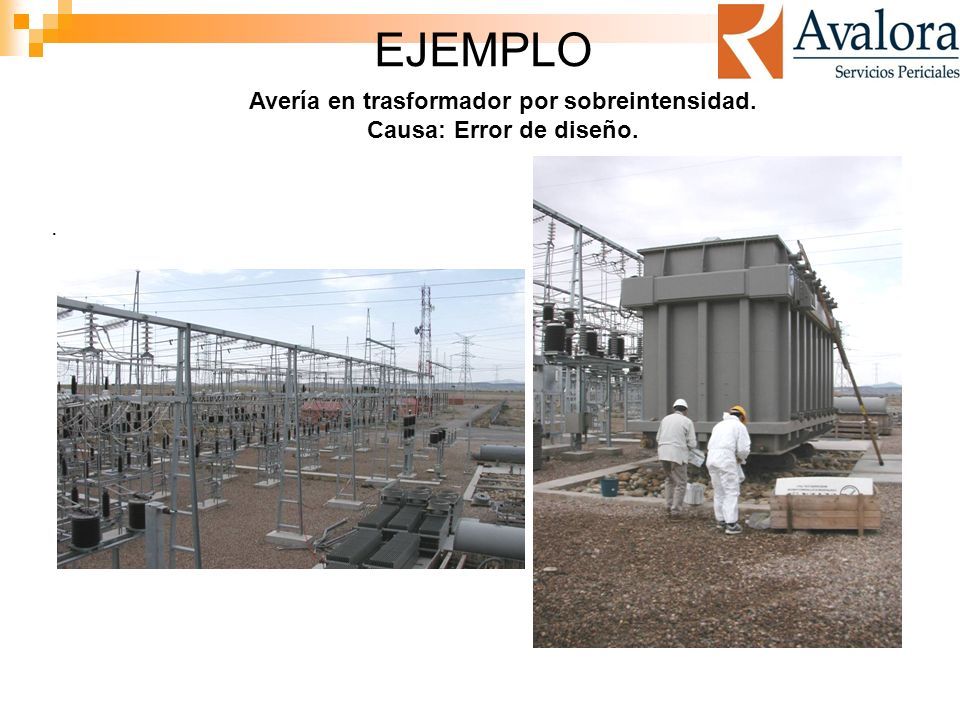

19 . Avería en trasformador por sobreintensidad. Causa: Error de diseño. EJEMPLO

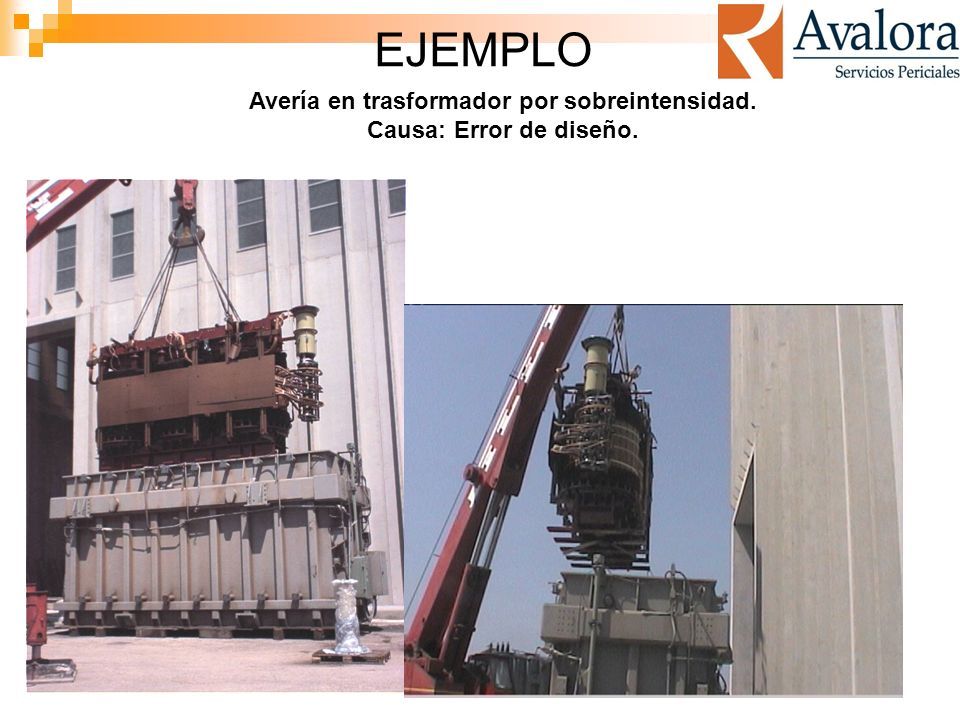

20 Avería en trasformador por sobreintensidad. Causa: Error de diseño.

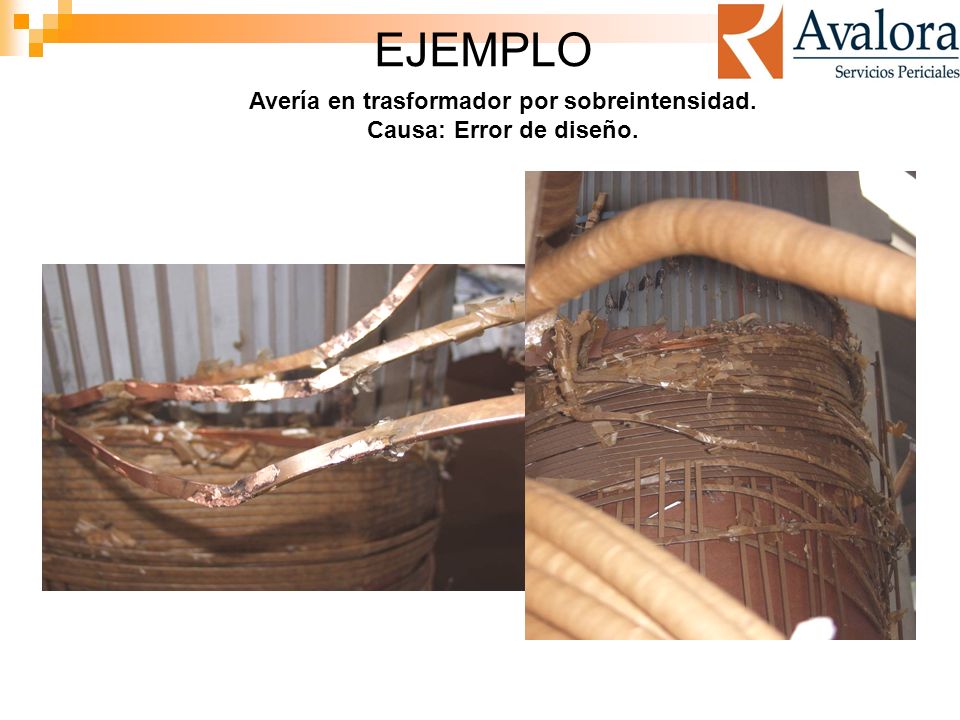

21 EJEMPLO Avería en trasformador por sobreintensidad. Causa: Error de diseño.

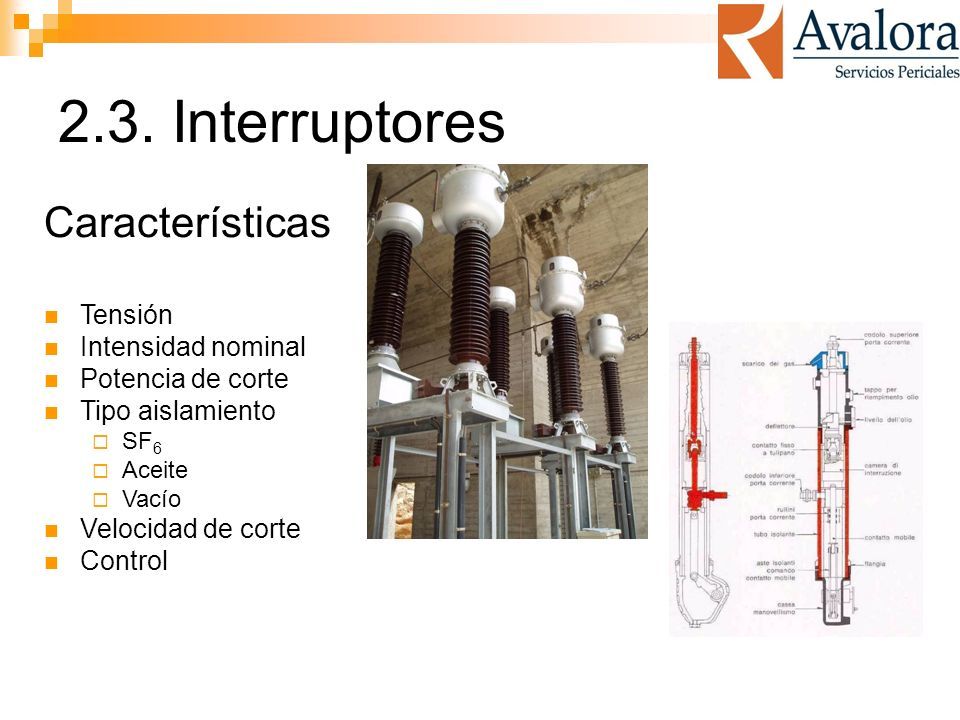

22 2.3. Interruptores Características Tensión Intensidad nominal Potencia de corte Tipo aislamiento  SF 6  Aceite  Vacío Velocidad de corte Control

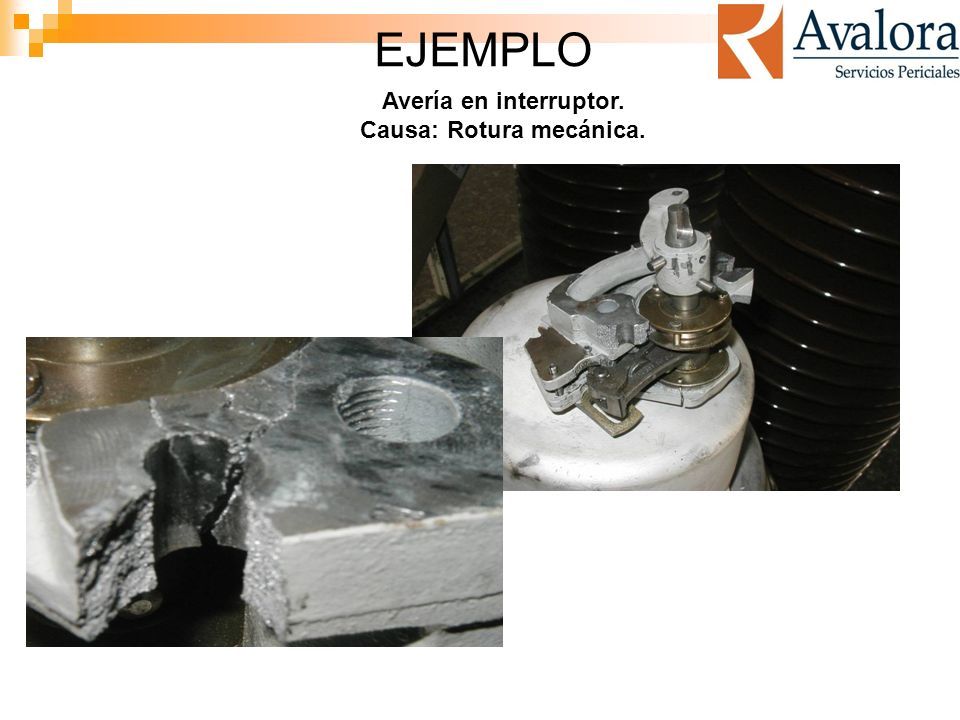

23 EJEMPLO Avería en interruptor. Causa: Rotura mecánica.

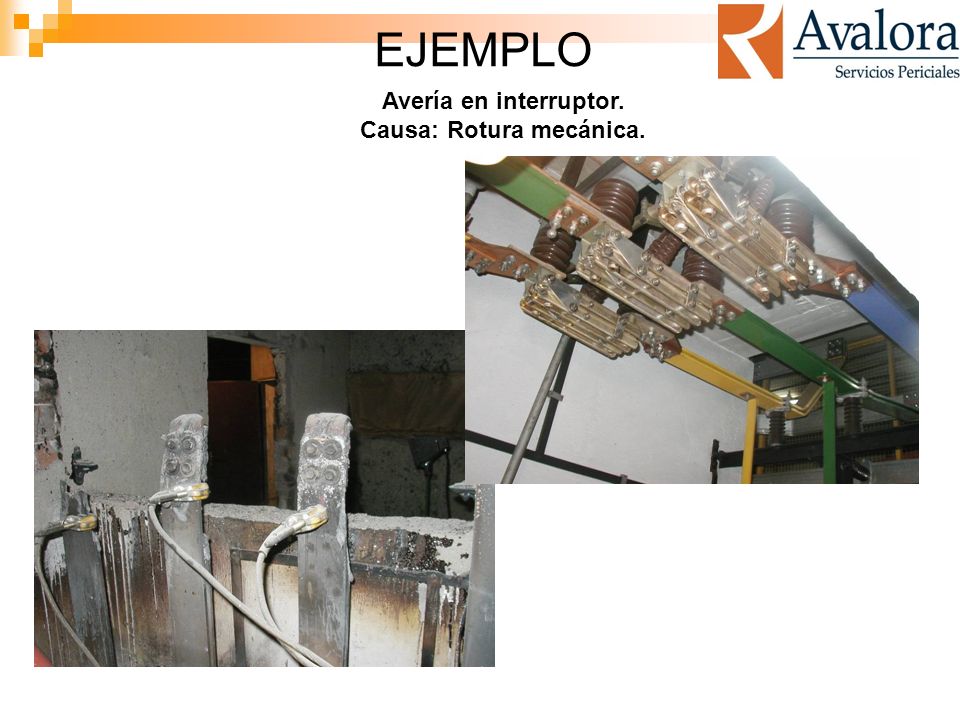

24 EJEMPLO Avería en interruptor. Causa: Rotura mecánica.

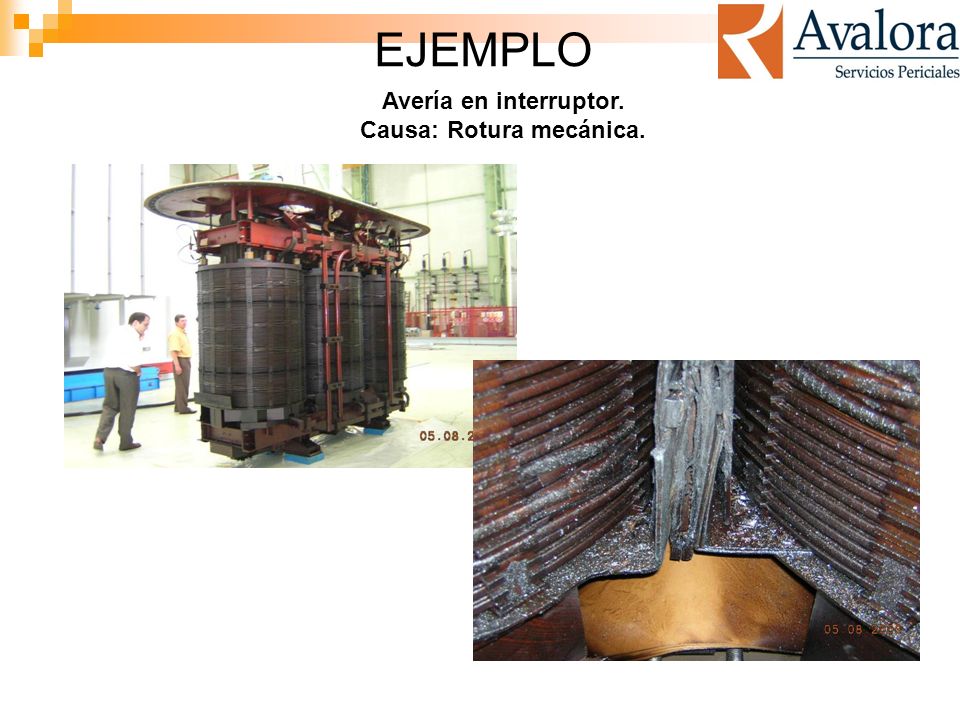

25 EJEMPLO Avería en interruptor. Causa: Rotura mecánica.

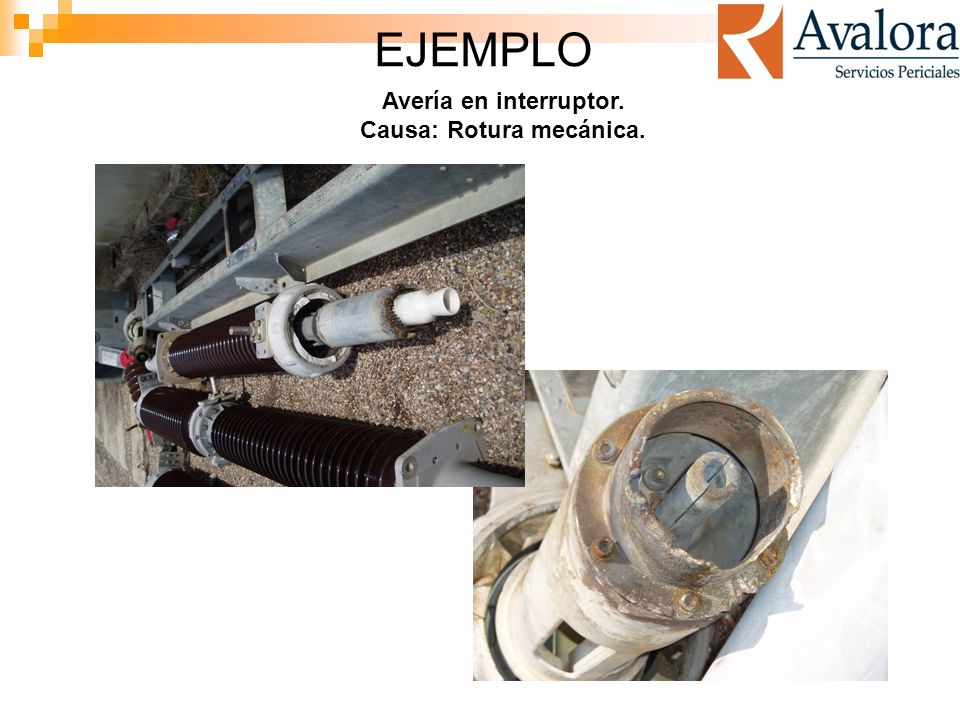

26 EJEMPLO Avería en interruptor. Causa: Rotura mecánica.

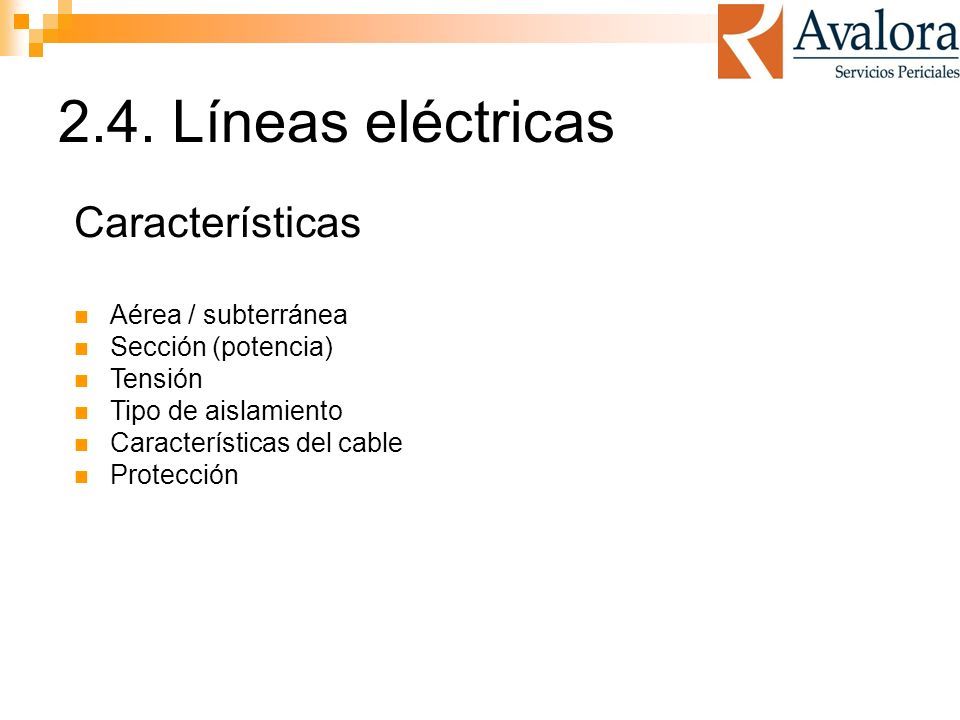

27 2.4. Líneas eléctricas Características Aérea / subterránea Sección (potencia) Tensión Tipo de aislamiento Características del cable Protección

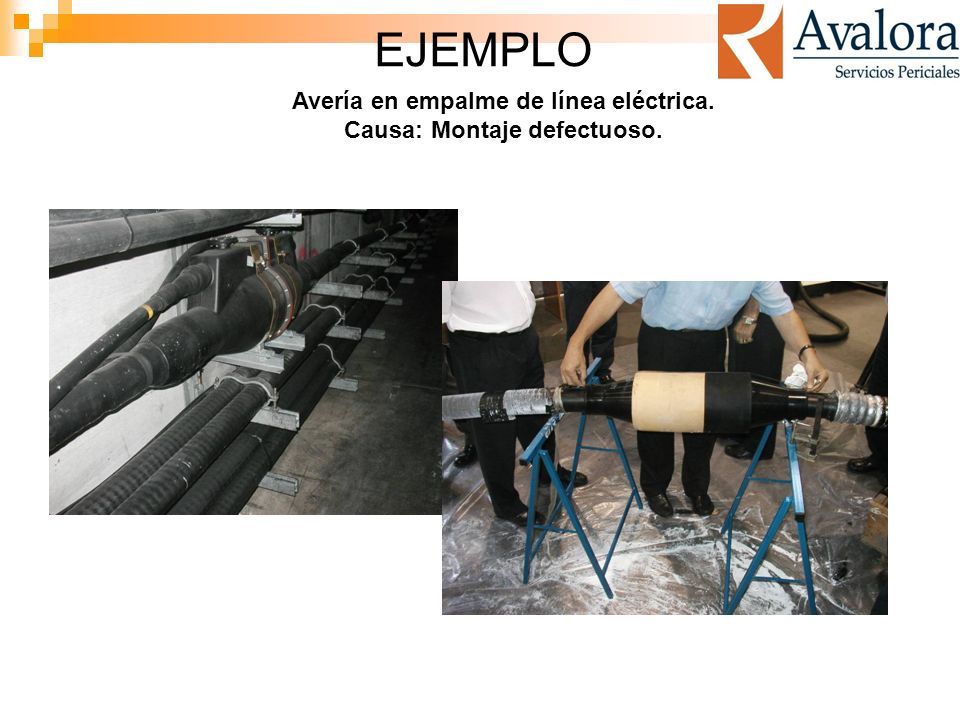

28 EJEMPLO Avería en empalme de línea eléctrica. Causa: Montaje defectuoso.

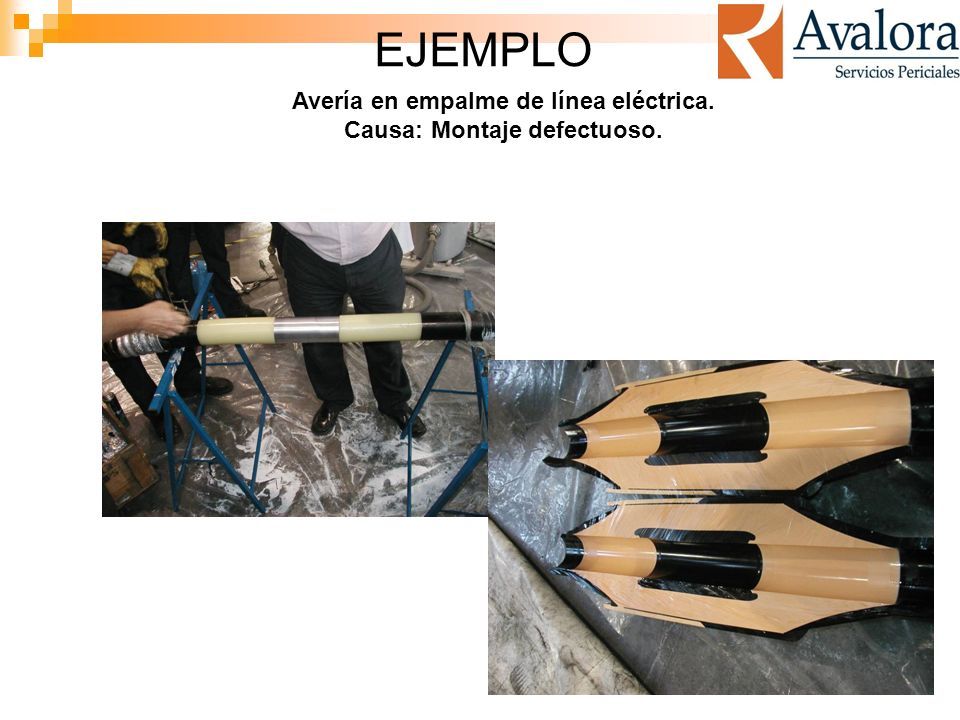

29 EJEMPLO Avería en empalme de línea eléctrica. Causa: Montaje defectuoso.

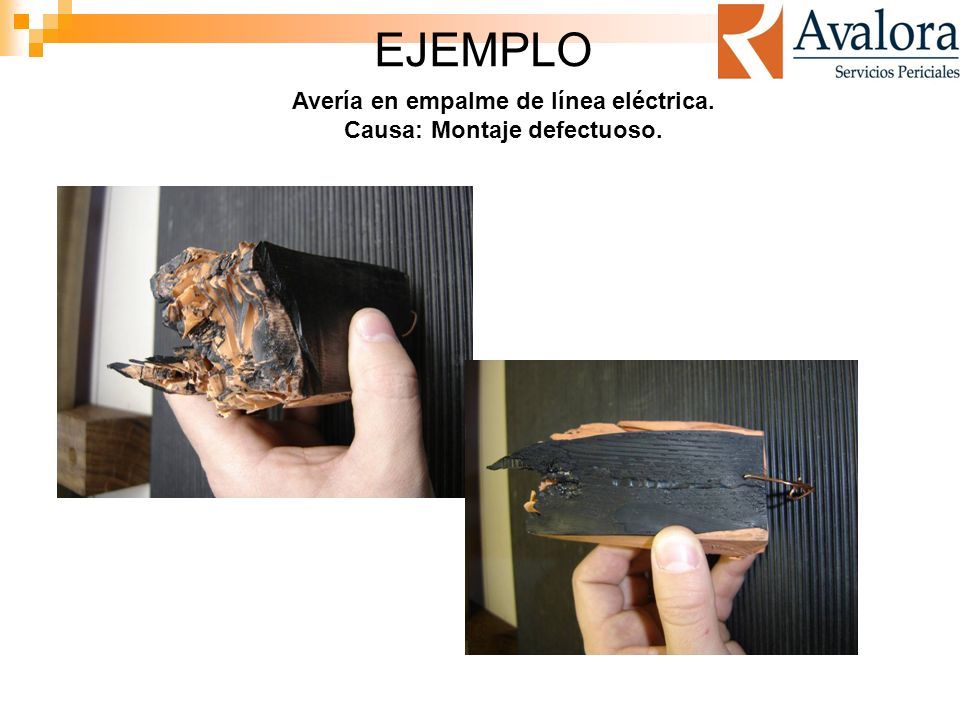

30 EJEMPLO Avería en empalme de línea eléctrica. Causa: Montaje defectuoso.

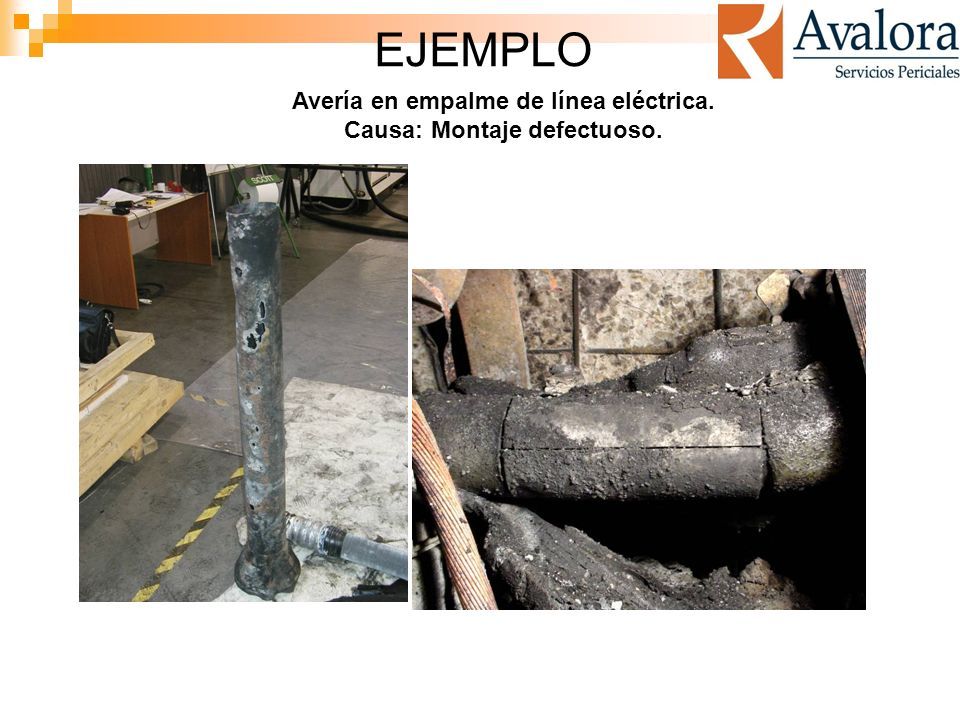

31 EJEMPLO Avería en empalme de línea eléctrica. Causa: Montaje defectuoso.

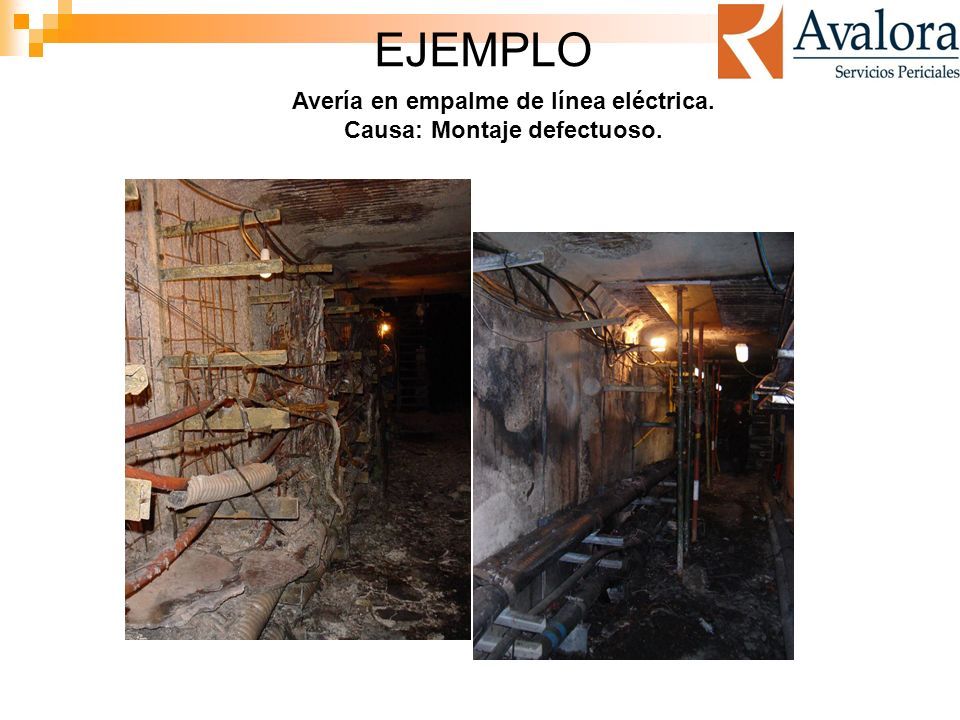

32 EJEMPLO Avería en empalme de línea eléctrica. Causa: Montaje defectuoso.
