1 Una tienda especializada en componentes electrónicos, compra sus existencias a una serie de proveedores, vendiéndolas posteriormente a sus clientes; a su vez se lleva el control de almacén de sus existencias en todo momento. La gestión de proveedores lleva unida la gestión de los datos administrativos de éstos más la información de los componentes que cada proveedor vende. La gestión de proveedores, además del típico mantenimiento de los datos relacionados, se encarga de generar los listados de las piezas vendidas por un determinado proveedor, o los proveedores que venden una determinada pieza. Cuando un cliente solicita un determinado componente, se comprueba que hay existencias y se le informa de su precio. Si el cliente adquiere el producto, se actualizará el almacén y se le emitirá una factura. Si no hay existencias del componente, pero el cliente está interesado se procederá a almacenar la petición con objeto de realizar el correspondiente pedido al proveedor. El control de almacén se encarga de tener actualizado el almacén de existencias, dando de alta los componentes que llegan, eliminando componentes defectuosos, y realizando los listados de componentes disponibles en el almacén y de los componentes pendientes de ser pedidos a un proveedor.

2 En el tema dos, Diseño, se integra la información obtenida en el análisis, se elaboran los modelos de: clases, de datos, diagramas de secuencia o colaboración y diseño de interfaz, estas últimas orientada a los casos de uso. COMPETENCIA: Aplica modelos, técnicas y herramientas para la etapa de diseño del software.

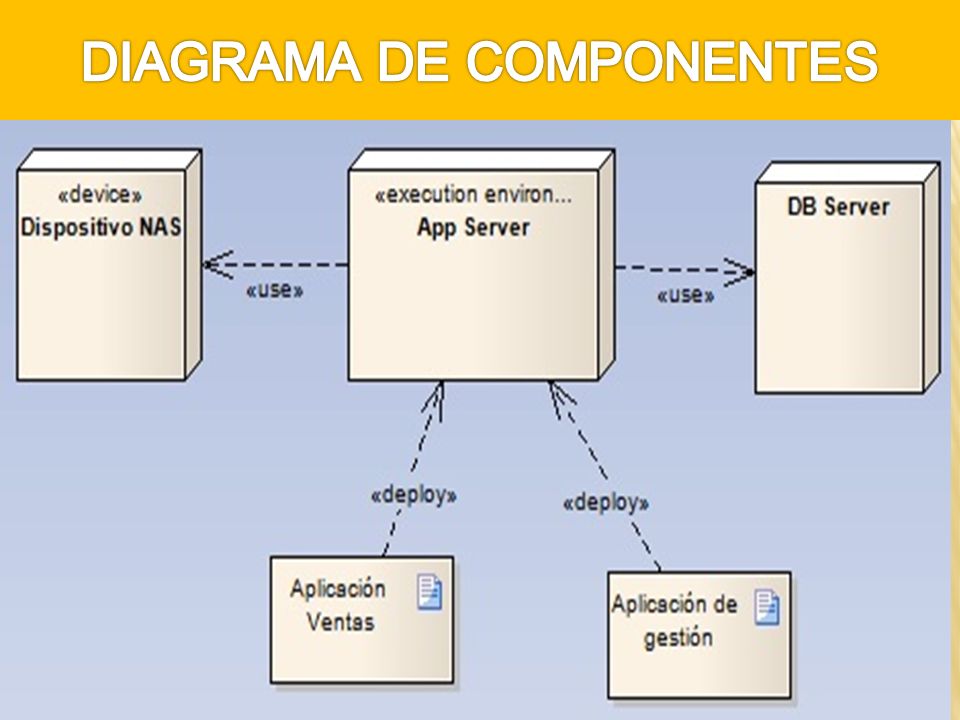

3 el modelo UML describe lo que supuestamente hará un sistema, pero no dice cómo implementar dicho sistema. A continuación se describirán los diagramas más comunes del UML: Diagrama de Clases Diagrama de Objetos Diagrama de Casos de Uso Diagrama de Estados Diagrama de Secuencias Diagrama de Actividades Diagrama de Colaboraciones Diagrama de Componentes Diagrama de Distribución

4 TIPO D E DIAGRAMA DEFINICIÓNEJEMPLO DIAGRAMA DE CLASESDESCRIBEN LA ESTRUCTURA ESTÁTICA DE UN SISTEMA Aviones modelo de avión cantidad de motores velocidad de crucero carga útil acelerar ( ) elevarse ( ) girar ( ) descender ( ) desacelerar ( )

5

6 TIPO D E DIAGRAMA DEFINICIÓNEJEMPLO DIAGRAMA DE OBJETOS NOMBRE DE LOS OBJETOS CADA OBJETO ES REPRESENTADO COMO UN RECTÁNGULO, QUE CONTIENE EL NOMBRE DEL OBJETO Y SU CLASE SUBRAYADAS Y SEPARADAS POR DOS PUNTOS. ATRIBUTOS COMO CON LAS CLASES, LOS ATRIBUTOS SE LISTAN EN UN ÁREA INFERIOR. SIN EMBARGO, LOS ATRIBUTOS DE LOS OBJETOS DEBEN TENER UN VALOR ASIGNADO. NOMBRE DEL OBJETO: CLASE Atributo tipo = ´Valor´ NOMBRE DEL OBJETO: CLASE

7

8 TIPO D E DIAGRAMA DEFINICIÓNEJEMPLO DIAGRAMA DE CASOS DE USO MODELAN LA FUNCIONALIDAD DEL SISTEMA USANDO ACTORES Y CASOS DE USO. SISTEMA EL RECTÁNGULO REPRESENTA LOS LÍMITES DEL SISTEMA QUE CONTIENE LOS CASOS DE USO. LOS ACTORES SE UBICAN FUERA DE LOS LÍMITES DEL SISTEMA.

9

10 TIPO D E DIAGRAMA DEFINICIÓNEJEMPLO DIAGRAMA DE CASOS DE USO CASOS DE USO SE REPRESENTAN CON ÓVALOS. LA ETIQUETA EN EL ÓVALO INDICA LA FUNCIÓN DEL SISTEMA. RELACIONES  ENTRE UN ACTOR Y UN CASO DE USO, SE DIBUJAN CON UNA LÍNEA SIMPLE.  ENTRE CASOS DE USO, SE UTILIZAN FLECHAS ETIQUETADAS "INCLUIR" O "EXTENDER.“ IMPRIMIR

11 TIPO D E DIAGRAMA DEFINICIÓNFIGURAS/SIGNIFICADOS DIAGRAMA DE ESTADOS  EN CUALQUIER MOMENTO, UN OBJETO SE ENCUENTRA EN UN ESTADO PARTICULAR, LA LUZ ESTÁ ENCENDIDA O APAGADA.  CAPTURA ESA PEQUEÑA REALIDAD. ESTADO SE REPRESENTA CON UN RECTÁNGULO QUE TIENE SUS ESQUINAS REDONDEADAS. TRANSICIÓN UNA FLECHA REPRESENTA EL PASAJE ENTRE DIFERENTES ESTADOS DE UN OBJETO. EVENTO / ACCIÓN SE ETIQUETA CON EL EVENTO QUE LO PROVOCA Y CON LA ACCIÓN RESULTANTE.

12

13

14 TIPO D E DIAGRAMA DEFINICIÓNEJEMPLO DIAGRAMA DE SECUENCIAS MUESTRA LA MECÁNICA DE LA INTERACCIÓN CON BASE EN TIEMPOS. EL ROL DE LA CLASE describe la manera en que un objeto se va a comportar en el contexto. No se listan los atributos del objeto. ACTIVACIÓN LOS CUADROS DE ACTIVACIÓN REPRESENTAN EL TIEMPO QUE UN OBJETO NECESITA PARA COMPLETAR UNA TAREA.

15

16

17

18

19

20

21
