Accesorios y elementos de instalación

Presentación del tema: "Accesorios y elementos de instalación"— Transcripción de la presentación:

1 Accesorios y elementos de instalación
Por: Ambar Alvarez, Ekene Chidume y Michelle Zamonky

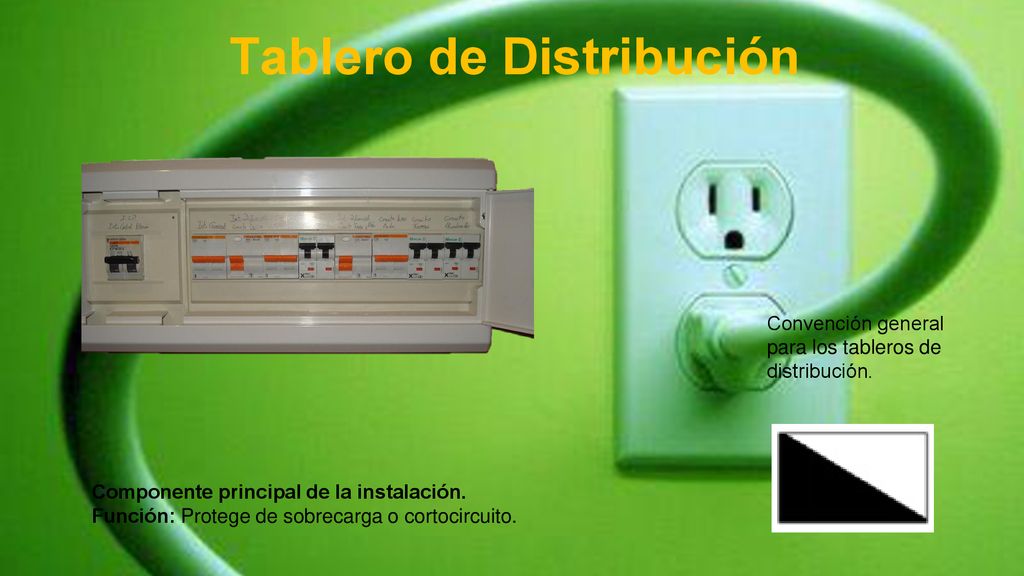

2 Tablero de Distribución
Convención general para los tableros de distribución. Componente principal de la instalación. Función: Protege de sobrecarga o cortocircuito.

3 Cuadros Secundarios: Para instalaciones industriales o grandes comercios. Son alimentados por el tablero principal. 1. Tableros Secundarios de Distribución. 2. Tableros de Paso. 3. Gabinete Individual del Medidor. 4. Tableros de Comando.

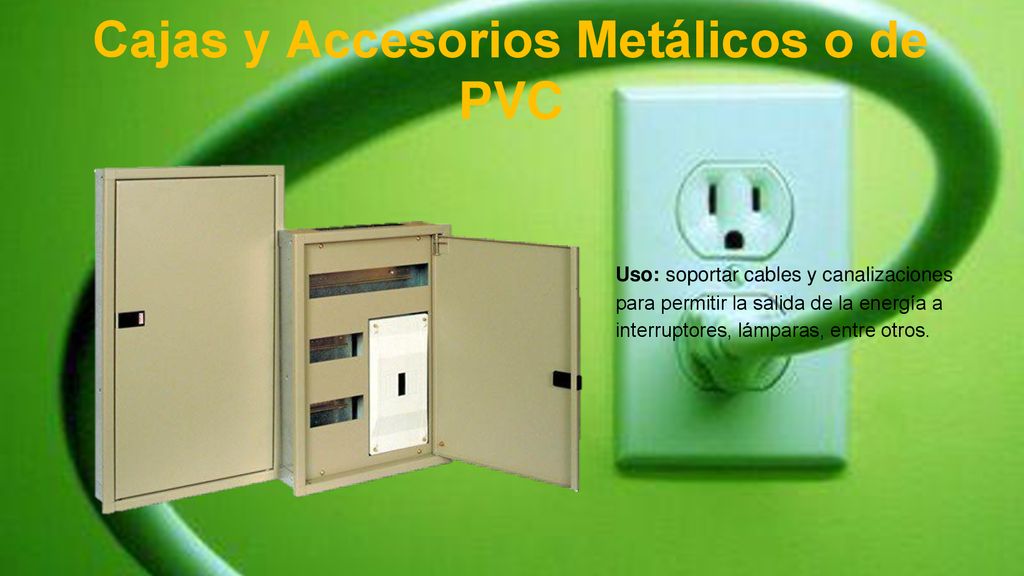

4 Cajas y Accesorios Metálicos o de PVC
Uso: soportar cables y canalizaciones para permitir la salida de la energía a interruptores, lámparas, entre otros.

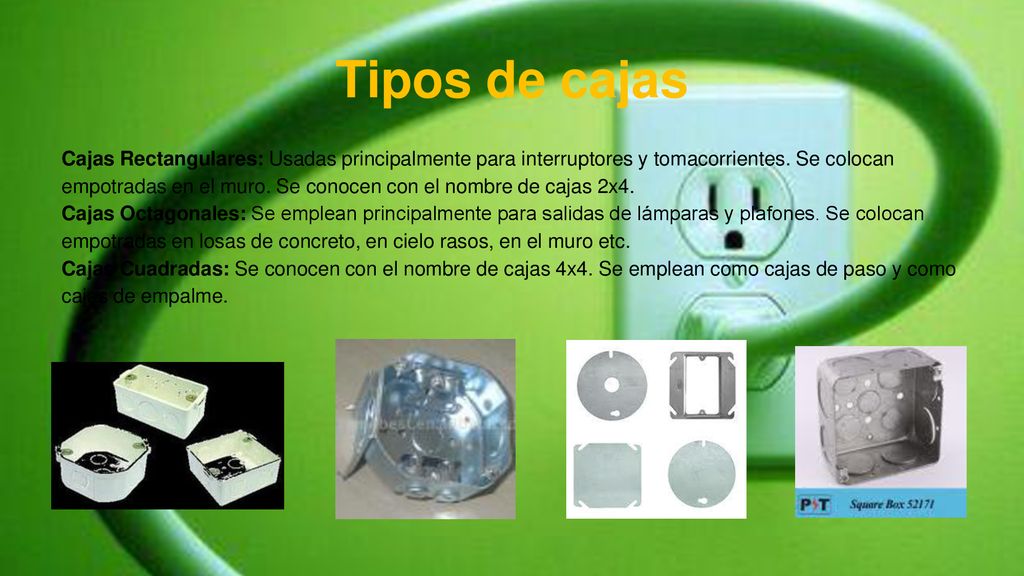

5 Tipos de cajas Cajas Rectangulares: Usadas principalmente para interruptores y tomacorrientes. Se colocan empotradas en el muro. Se conocen con el nombre de cajas 2x4. Cajas Octagonales: Se emplean principalmente para salidas de lámparas y plafones. Se colocan empotradas en losas de concreto, en cielo rasos, en el muro etc. Cajas Cuadradas: Se conocen con el nombre de cajas 4x4. Se emplean como cajas de paso y como cajas de empalme.

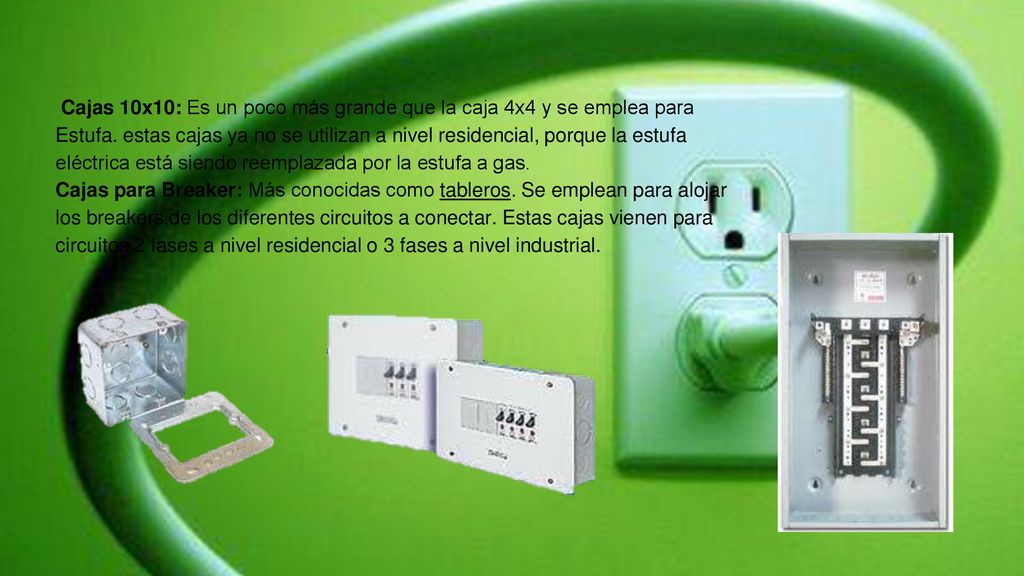

6 Cajas 10x10: Es un poco más grande que la caja 4x4 y se emplea para Estufa. estas cajas ya no se utilizan a nivel residencial, porque la estufa eléctrica está siendo reemplazada por la estufa a gas. Cajas para Breaker: Más conocidas como tableros. Se emplean para alojar los breakers de los diferentes circuitos a conectar. Estas cajas vienen para circuitos 2 fases a nivel residencial o 3 fases a nivel industrial.

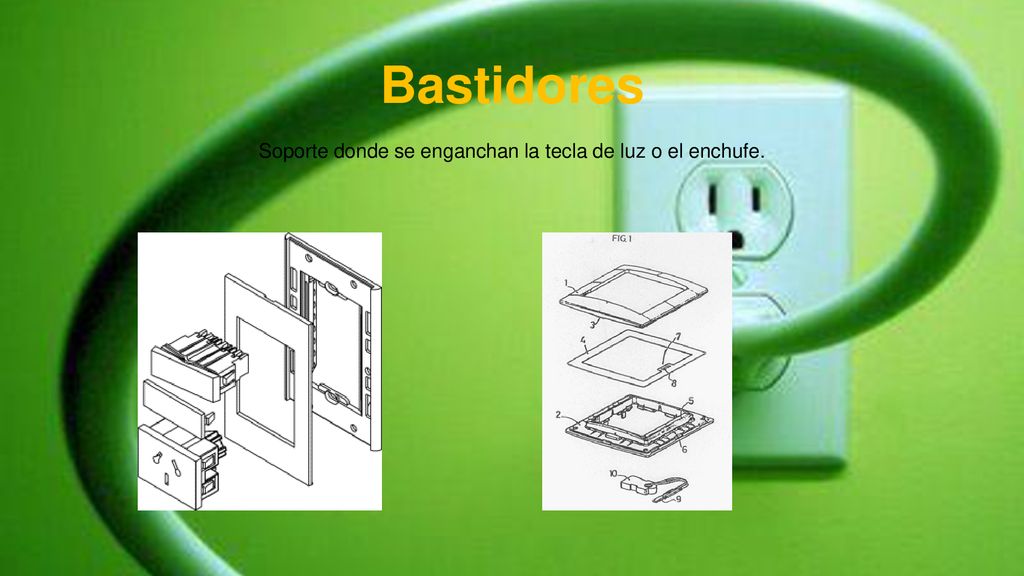

7 Bastidores Soporte donde se enganchan la tecla de luz o el enchufe.

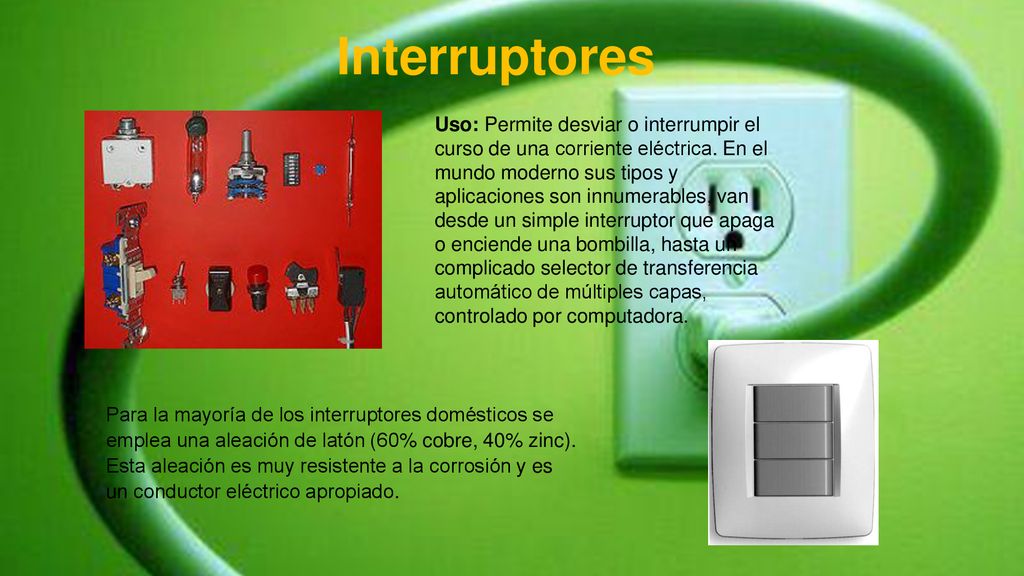

8 Interruptores Uso: Permite desviar o interrumpir el curso de una corriente eléctrica. En el mundo moderno sus tipos y aplicaciones son innumerables, van desde un simple interruptor que apaga o enciende una bombilla, hasta un complicado selector de transferencia automático de múltiples capas, controlado por computadora. Para la mayoría de los interruptores domésticos se emplea una aleación de latón (60% cobre, 40% zinc). Esta aleación es muy resistente a la corrosión y es un conductor eléctrico apropiado.
