2
Parte del Sistema de Protección Contra Rayos (SPCR) externo, destinada a conducir y dispersar en el suelo la corriente de la descarga atmosférica Se emplea en la estaciones eléctricas para evitar el paso de corriente Que es un polo a tierra
3

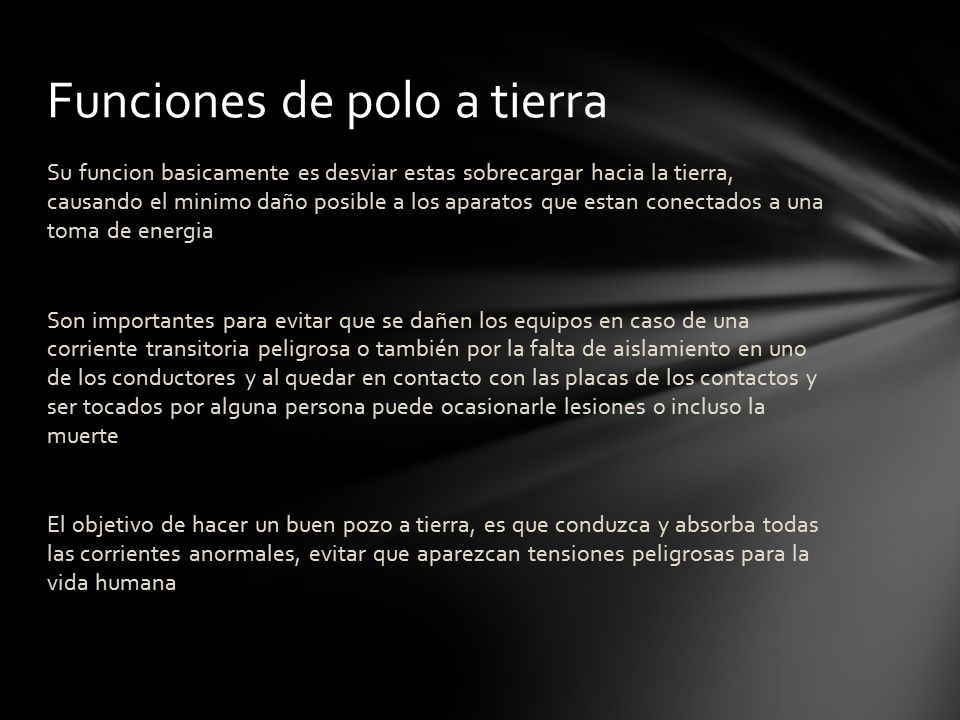

Su funcion basicamente es desviar estas sobrecargar hacia la tierra, causando el minimo daño posible a los aparatos que estan conectados a una toma de energia Son importantes para evitar que se dañen los equipos en caso de una corriente transitoria peligrosa o también por la falta de aislamiento en uno de los conductores y al quedar en contacto con las placas de los contactos y ser tocados por alguna persona puede ocasionarle lesiones o incluso la muerte El objetivo de hacer un buen pozo a tierra, es que conduzca y absorba todas las corrientes anormales, evitar que aparezcan tensiones peligrosas para la vida humana Funciones de polo a tierra
4

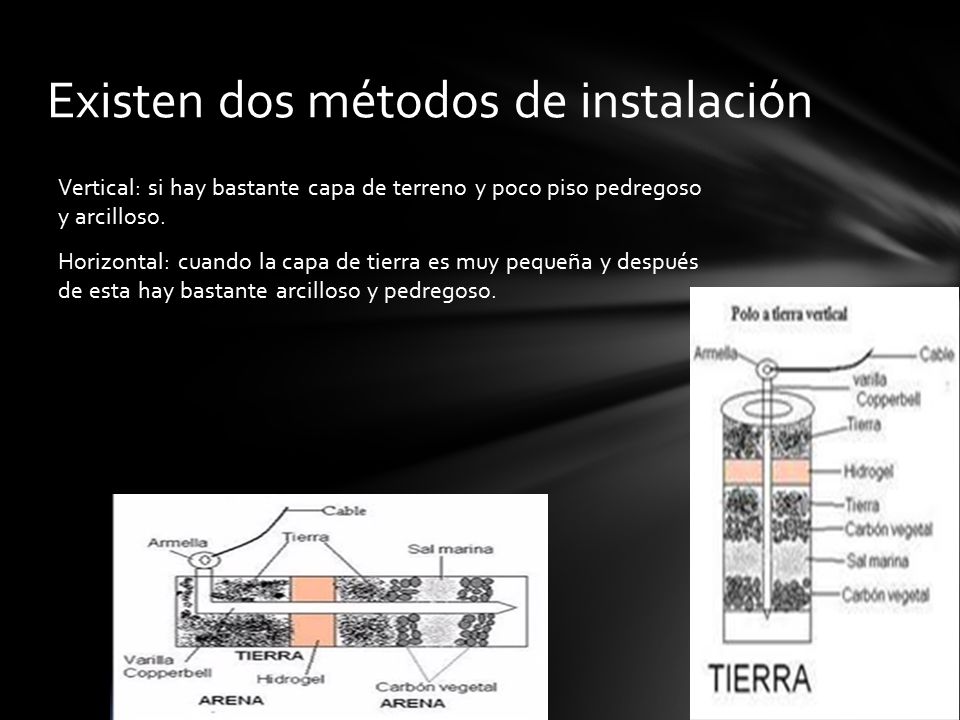

Vertical: si hay bastante capa de terreno y poco piso pedregoso y arcilloso. Horizontal: cuando la capa de tierra es muy pequeña y después de esta hay bastante arcilloso y pedregoso. Existen dos métodos de instalación
5
Materiales: Cable (Cobre) una Varilla Couper o jabalina de 2.5 mt carbón vegetal sal marina Hidrogel tierra Como hacer un polo a tierra
6

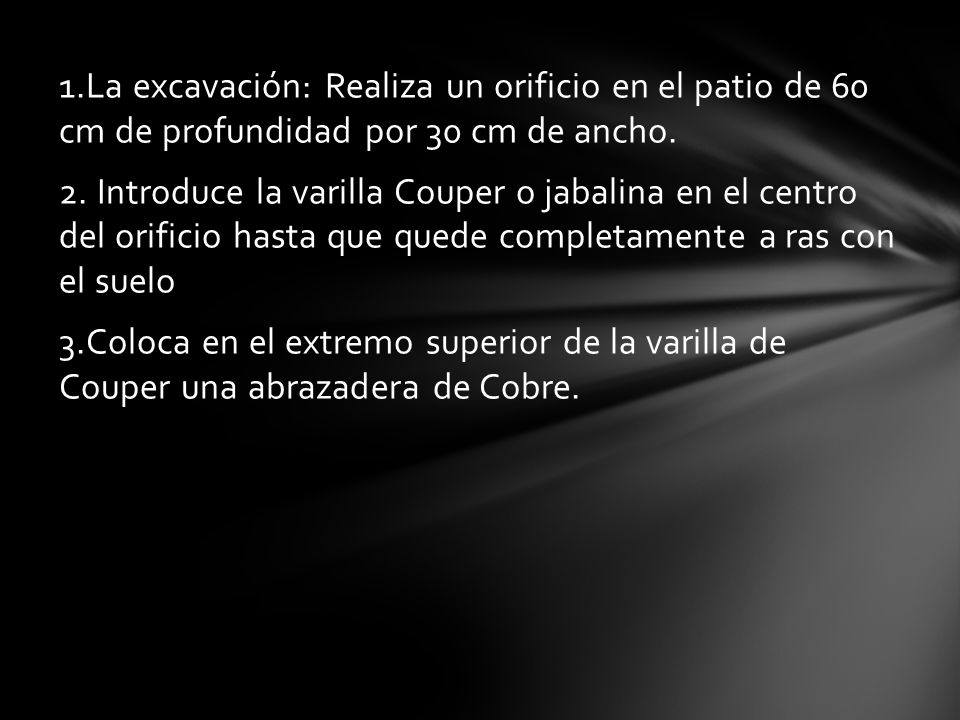

1.La excavación: Realiza un orificio en el patio de 60 cm de profundidad por 30 cm de ancho. 2. Introduce la varilla Couper o jabalina en el centro del orificio hasta que quede completamente a ras con el suelo 3.Coloca en el extremo superior de la varilla de Couper una abrazadera de Cobre.
7

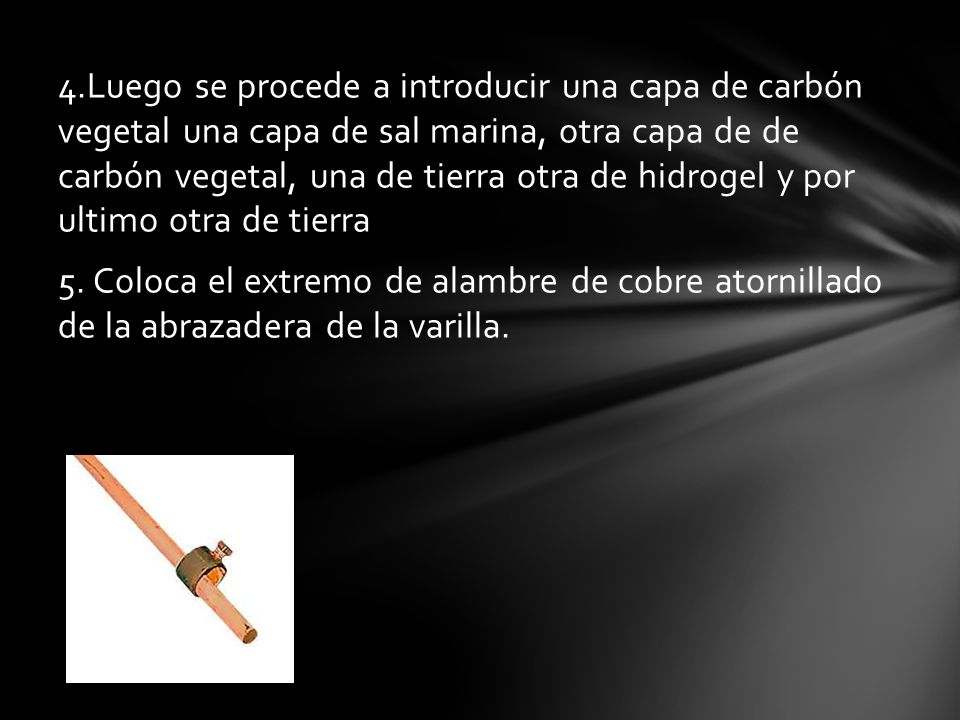

4.Luego se procede a introducir una capa de carbón vegetal una capa de sal marina, otra capa de de carbón vegetal, una de tierra otra de hidrogel y por ultimo otra de tierra 5. Coloca el extremo de alambre de cobre atornillado de la abrazadera de la varilla.
8

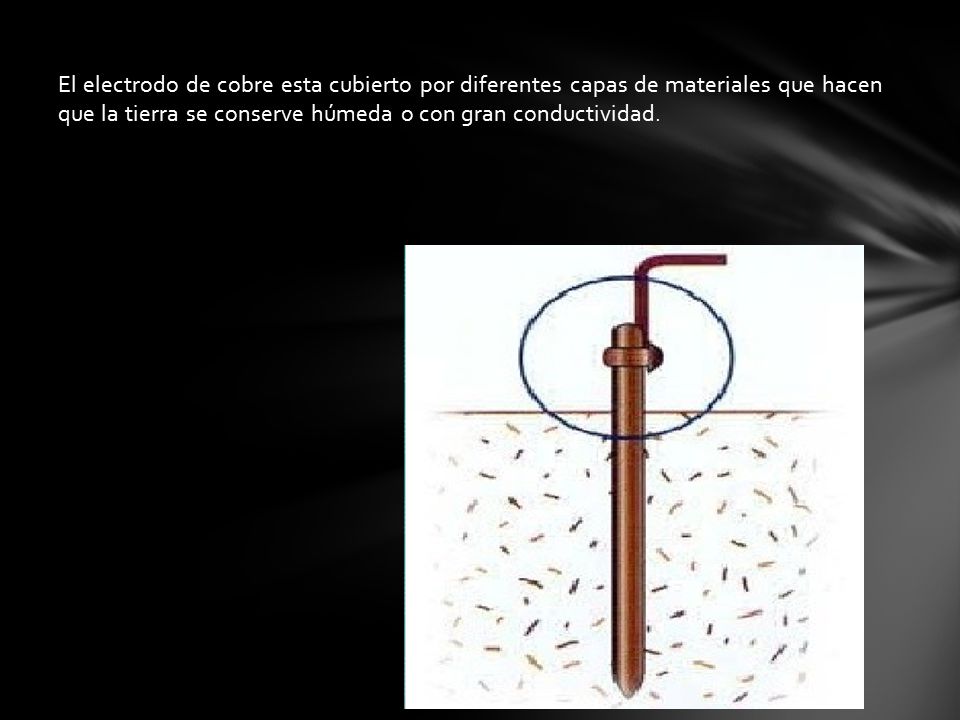

El electrodo de cobre esta cubierto por diferentes capas de materiales que hacen que la tierra se conserve húmeda o con gran conductividad.
9
6. El otro extremo del cable pasarlo hasta llegar al protector de línea AC. que utiliza el computador u otros electrodomésticos que desees proteger.
10

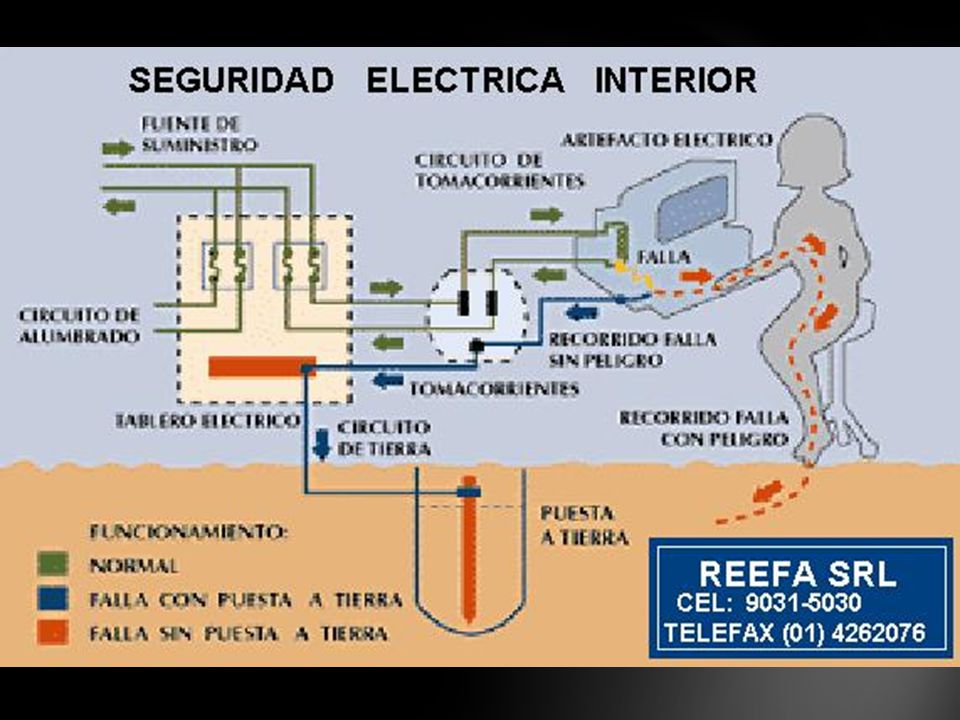

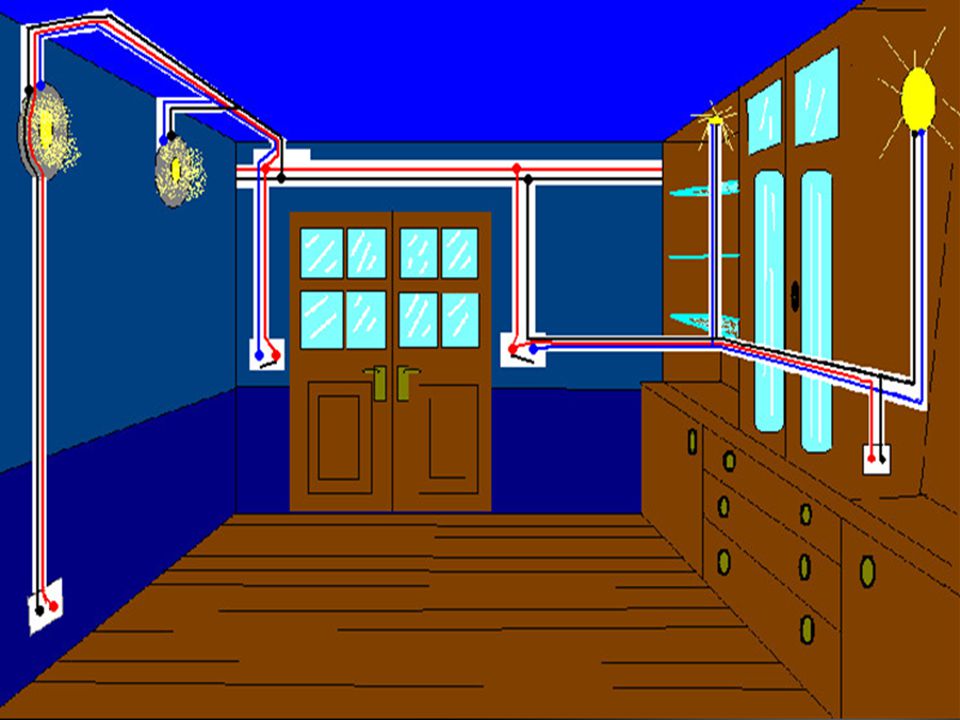

La jabalina es una varilla de cobre que va enterrada en el terreno, si la conductividad del terreno lo permite lo optimo es colocarlo lo mas cercana al tablero principal perforando y dejando una camara de inspeccion. Despues tiene una abrazadera donde va conectado el conductor de tierra, se hace llegar hasta el tablero y se distribuye a todas las bocas como un conductor mas. todos los tomas deben ser de tres patas, la tercera pata conectada a tierra, asi tambien como todas las partes metalicas de la instalacion. Los interruptores o llaves van en serie con el polo vivo o fase, no van conectados a tierra.
