DEFINICIONES Dibujo. Un dibujo es una representación gráfica de algo real, en ese sentido el dibujo. En su acepción amplia, es un lenguaje gráfico empleado.

Presentación del tema: "DEFINICIONES Dibujo. Un dibujo es una representación gráfica de algo real, en ese sentido el dibujo. En su acepción amplia, es un lenguaje gráfico empleado."— Transcripción de la presentación:

1 DEFINICIONES Dibujo. Un dibujo es una representación gráfica de algo real, en ese sentido el dibujo. En su acepción amplia, es un lenguaje gráfico empleado para comunicar pensamientos e ideas a otras personas; es la representación sobre una superficie, generalmente plana, de las formas de un objeto independientemente de sus colores. Dibujo técnico. Es el idioma gráfico o visual de los ingenieros. Es el medio de expresión indispensable y universal de los técnicos e ingenieros.

2 DEFINICIONES Norma. Una norma es un conjunto de reglas en las que se describe esencialmente como realizar y representar objetos, de modo que los dibujos, apegados a la norma, pueden ser interpretados y manufacturados por un técnico en una fábrica o taller. Diseño. Proceso mediante el cual el ingeniero aplica sus conocimientos, aptitudes y puntos de vista para la creación de dispositivos, mecanismos y máquinas.

3 Identificación de una norma
NOM Z 80 TOLERANCIAS GEOMETRICAS 1987 Nomograma NOM significa: Norma oficial Mexicana Número de la norma compuesto de dos números Año de publicación Titulo Letra mayúscula índice de clase

4 CLASIFICACIÓN DE LOS DIBUJOS

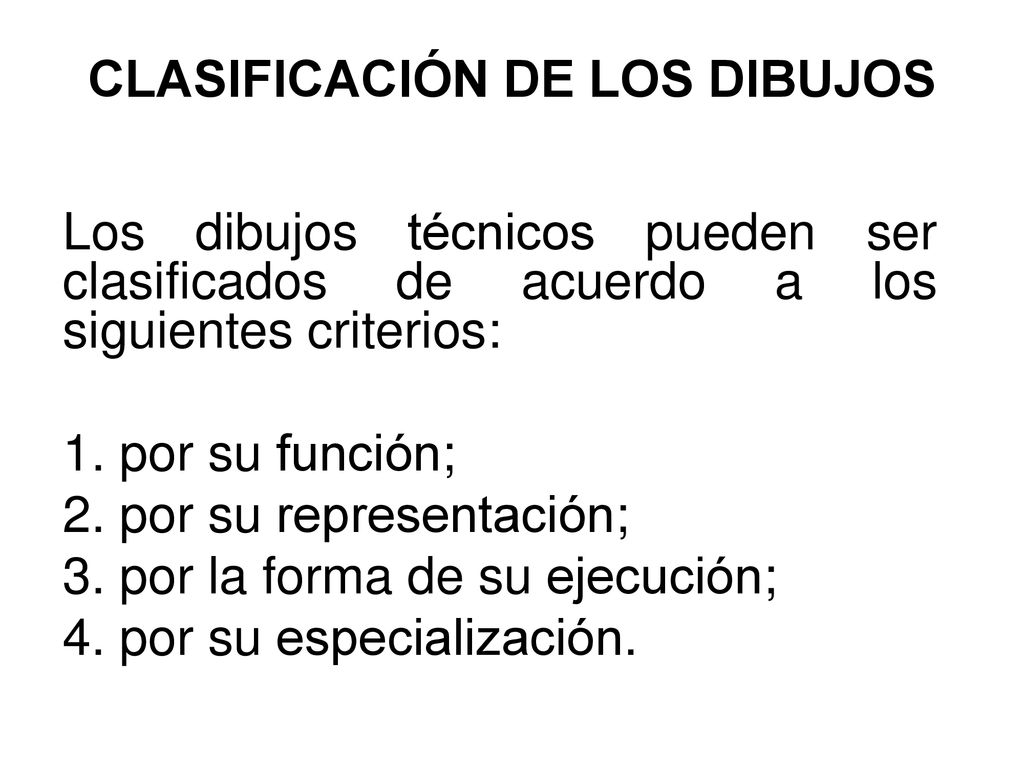

Los dibujos técnicos pueden ser clasificados de acuerdo a los siguientes criterios: 1. por su función; 2. por su representación; 3. por la forma de su ejecución; 4. por su especialización.

5 Dibujos clasificados de acuerdo a su función
a) Dibujos de diseño : Croquis. se utilizan cuando se proyecta una máquina, mecanismo o dispositivo. Su elaboración pasa por distintas fases, primero se hacen croquis, después anteproyectos y finalmente proyectos. Anteproyecto. Es un dibujo rápido limitado a los elementos esenciales de un mecanismo con el objeto de presentar la idea de conjunto y de explicar su funcionamiento. Proyecto. Sale del anteproyecto seleccionado, define por completo el conjunto de una máquina o mecanismo. El conjunto de proyectos permite realizar EL PLANO DE CONJUNTO de un producto.

6 Dibujos clasificados de acuerdo a su función

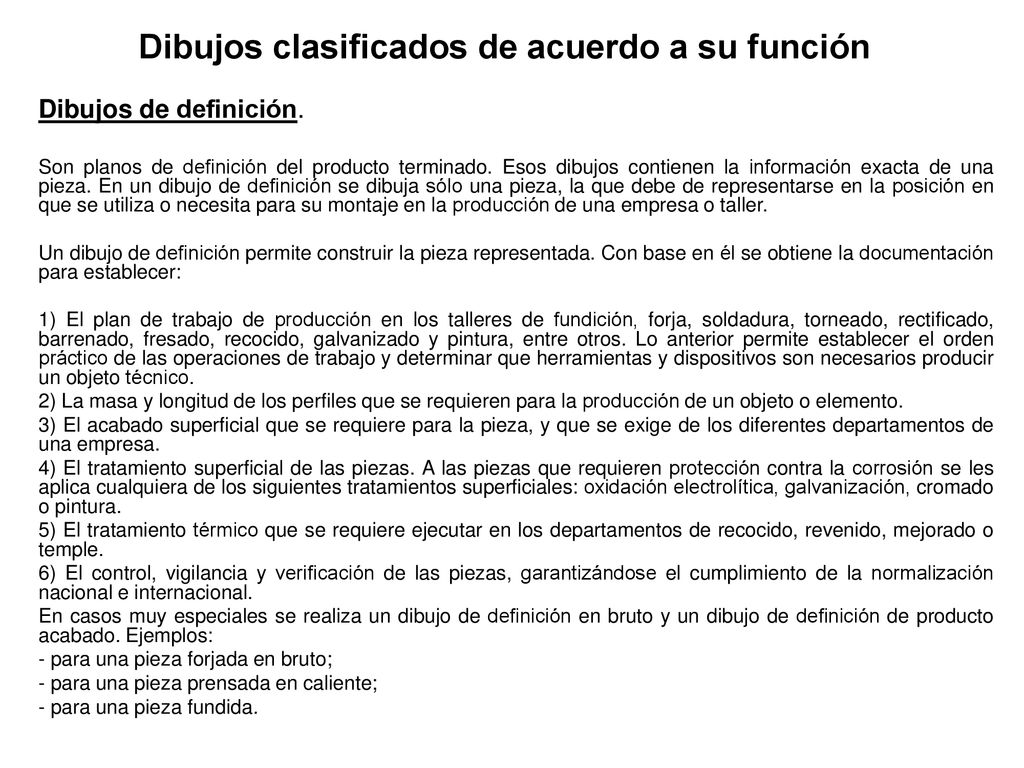

Dibujos de definición. Son planos de definición del producto terminado. Esos dibujos contienen la información exacta de una pieza. En un dibujo de definición se dibuja sólo una pieza, la que debe de representarse en la posición en que se utiliza o necesita para su montaje en la producción de una empresa o taller. Un dibujo de definición permite construir la pieza representada. Con base en él se obtiene la documentación para establecer: 1) El plan de trabajo de producción en los talleres de fundición, forja, soldadura, torneado, rectificado, barrenado, fresado, recocido, galvanizado y pintura, entre otros. Lo anterior permite establecer el orden práctico de las operaciones de trabajo y determinar que herramientas y dispositivos son necesarios producir un objeto técnico. 2) La masa y longitud de los perfiles que se requieren para la producción de un objeto o elemento. 3) El acabado superficial que se requiere para la pieza, y que se exige de los diferentes departamentos de una empresa. 4) El tratamiento superficial de las piezas. A las piezas que requieren protección contra la corrosión se les aplica cualquiera de los siguientes tratamientos superficiales: oxidación electrolítica, galvanización, cromado o pintura. 5) El tratamiento térmico que se requiere ejecutar en los departamentos de recocido, revenido, mejorado o temple. 6) El control, vigilancia y verificación de las piezas, garantizándose el cumplimiento de la normalización nacional e internacional. En casos muy especiales se realiza un dibujo de definición en bruto y un dibujo de definición de producto acabado. Ejemplos: - para una pieza forjada en bruto; - para una pieza prensada en caliente; - para una pieza fundida.

7 Dibujos clasificados de acuerdo a su función
c) Dibujos de fabricación. Son todos los dibujos indispensables para la materialización de un proyecto, estos dibujos admiten una subdivisión: - dibujos de métodos y procesos; - dibujos de armado, montaje o ensamble; - dibujos de verificación; - dibujos de herramientas y dispositivos especiales.

8 Dibujos clasificados de acuerdo a su función

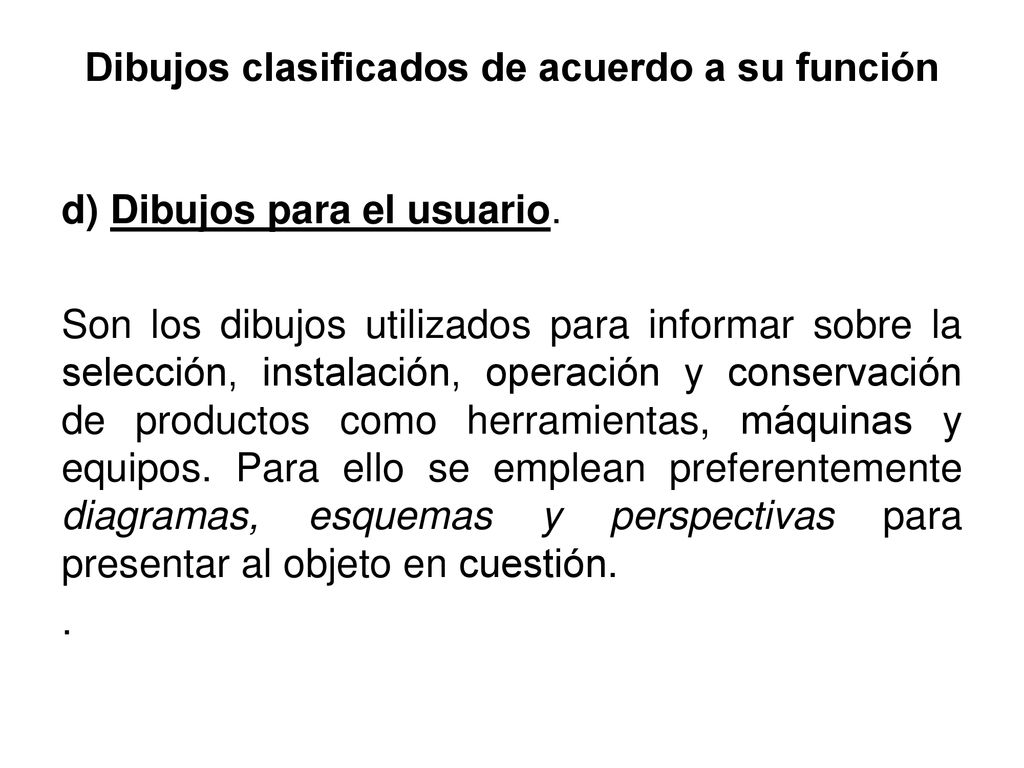

d) Dibujos para el usuario. Son los dibujos utilizados para informar sobre la selección, instalación, operación y conservación de productos como herramientas, máquinas y equipos. Para ello se emplean preferentemente diagramas, esquemas y perspectivas para presentar al objeto en cuestión. .

9 Dibujos clasificados de acuerdo a su presentación (NOM-Z-23-1988)
d) e) Diagramas. Son dibujos que muestran las relaciones de funcionamiento entre dos o más entidades en las cuales las formas geométricas empleadas para representar a éstas pueden o no tener relación con las formas reales de las entidades físicas. Lo mismo sucede con la posición real de las entidades y el lugar que ocupan en el dibujo. f) Gráficas. Son dibujos que sirven para representar valores relativos o comportamientos de variables en función de otras. g) Nomogramas. Son dibujos técnicos que comprenden escalas convenientemente trazadas y dispuestas de modo que permitan el cálculo gráfico de valores numéricos. h) Esquemas. Son dibujos técnicos que representan piezas aisladas o conjunto de piezas ensambladas o relacionadas entre sí, cuyo objeto es dar una idea clara del funcionamiento de la estructura, o ambas cosas, del conjunto. En los esquemas, las piezas y los aparatos están representados en una forma muy simple, pero guardan cierta relación de forma, tamaño y ubicación, con las piezas y aparatos que constituyen el conjunto real. i) Dibujos ortogonales. Son dibujos técnicos que representan mediante proyecciones ortogonales diédricas, cortes y secciones, las formas y algunas otras características de piezas aisladas o conjunto de piezas (grupos o subgrupos) que constituyen un producto cualquiera, como una máquina, herramientas, aparatos, equipos, etc. j) Perspectivas. Son dibujos en los que se representan mediante proyecciones axonométricas, oblicuas o cónicas, las formas y algunas otras características de piezas aisladas o conjuntos de piezas (grupos o subgrupos) que constituyen un producto.

10 Clasificación de los dibujos por la forma de ejecución
De acuerdo con la forma de ejecución los dibujos pueden ser: a) originales; b) copias; c) disquetes.

11 Dibujos de acuerdo a su especialización
De acuerdo a su especialización los dibujos técnicos pueden ser: a) dibujos mecánicos; b) dibujos arquitectónicos; c) topográficos; d) eléctricos, etc.

12 CLASIFICACIÓN DE LOS DIBUJOS

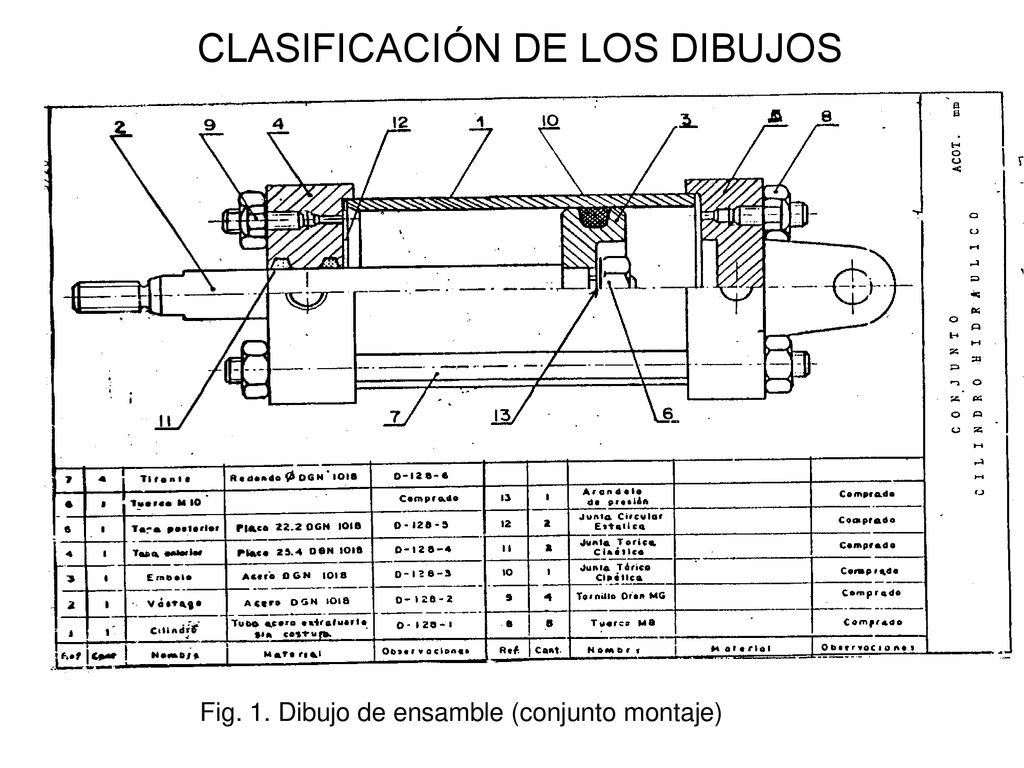

Fig. 1. Dibujo de ensamble (conjunto montaje)

13 CLASIFICACIÓN DE LOS DIBUJOS

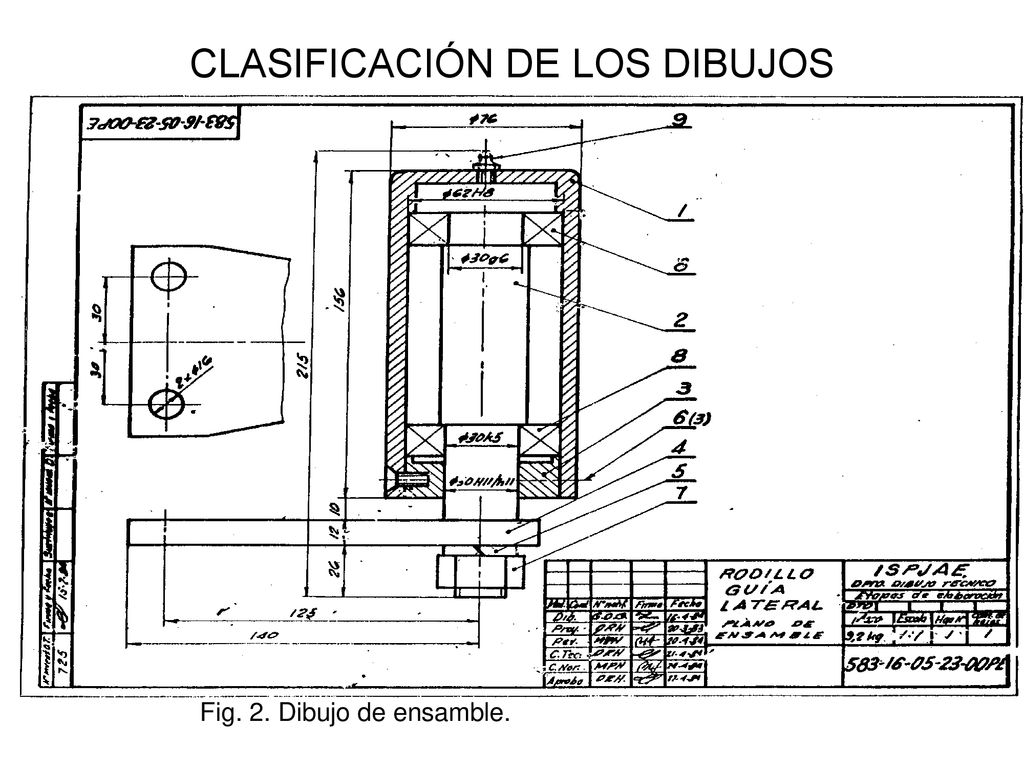

Fig. 2. Dibujo de ensamble.

14 CLASIFICACIÓN DE LOS DIBUJOS

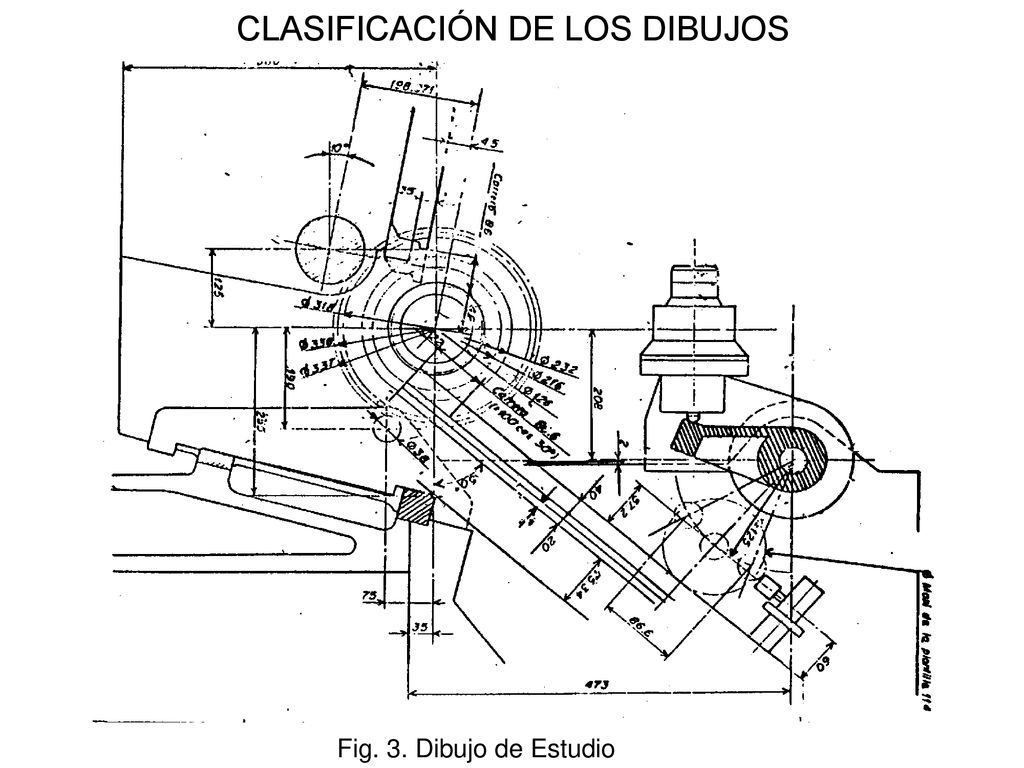

Fig. 3. Dibujo de Estudio

15 CLASIFICACIÓN DE LOS DIBUJOS

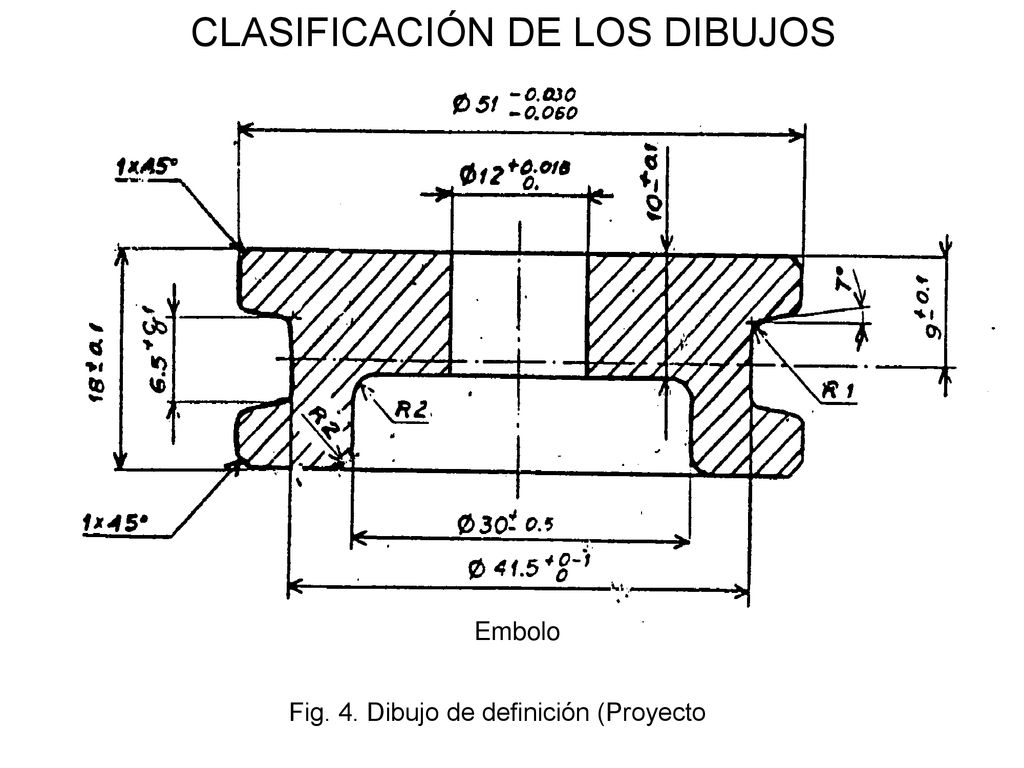

Embolo Fig. 4. Dibujo de definición (Proyecto

16 CLASIFICACIÓN DE LOS DIBUJOS

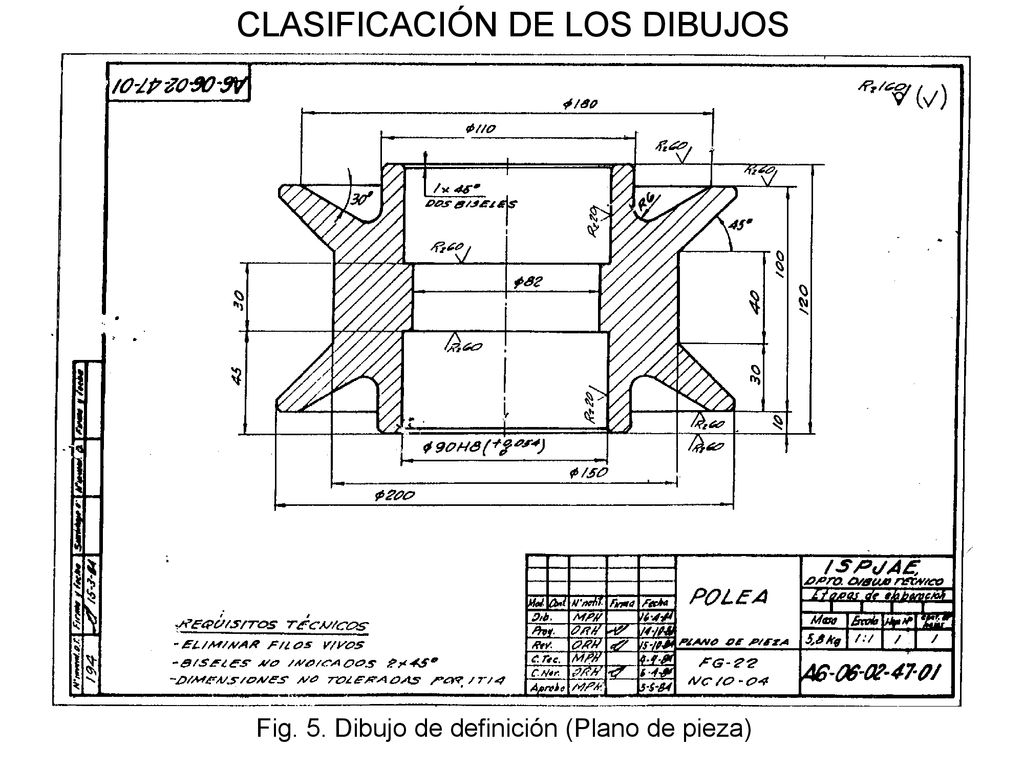

Fig. 5. Dibujo de definición (Plano de pieza)

17 CLASIFICACIÓN DE LOS DIBUJOS
Fig. 6. Tapa posterior. (Dibujo de definición -proyecto)

18 CLASIFICACIÓN DE LOS DIBUJOS

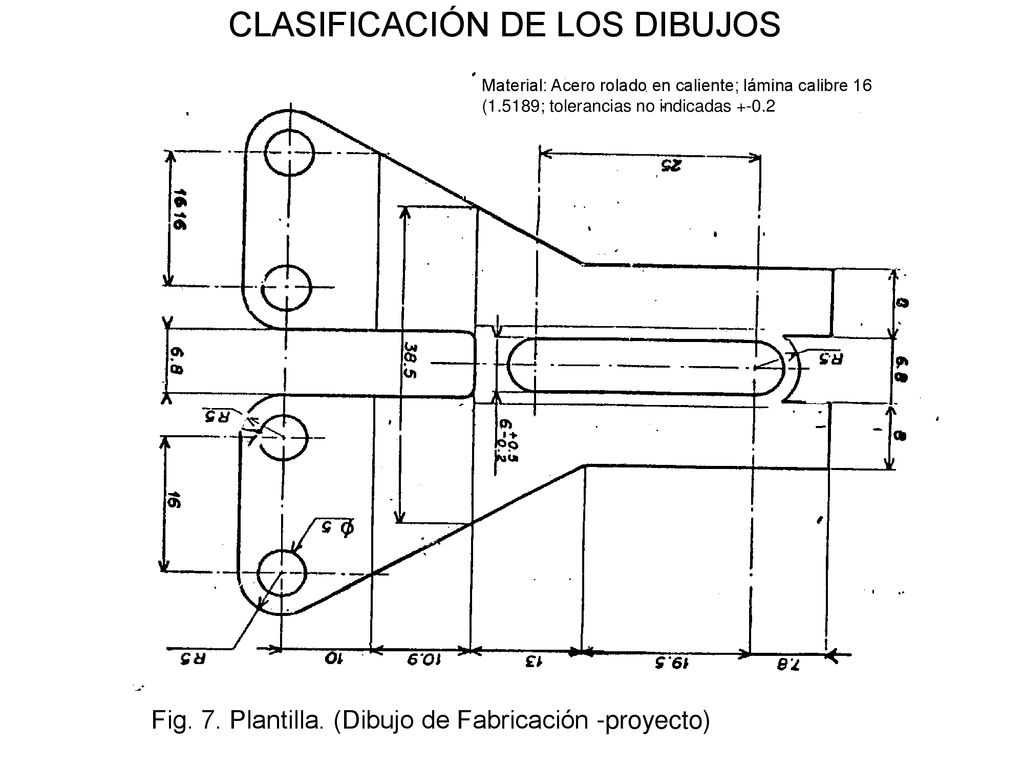

Material: Acero rolado en caliente; lámina calibre 16 (1.5189; tolerancias no indicadas +-0.2 Fig. 7. Plantilla. (Dibujo de Fabricación -proyecto)

19 CLASIFICACIÓN DE LOS DIBUJOS
Fig. 8. Brazo opresor (Dibujo de Fabricación -proyecto)

20 CLASIFICACIÓN DE LOS DIBUJOS
Fig. 9. Balancin. (Dibujo de Usuario-Esquema de ensamble)

21 CLASIFICACIÓN DE LOS DIBUJOS

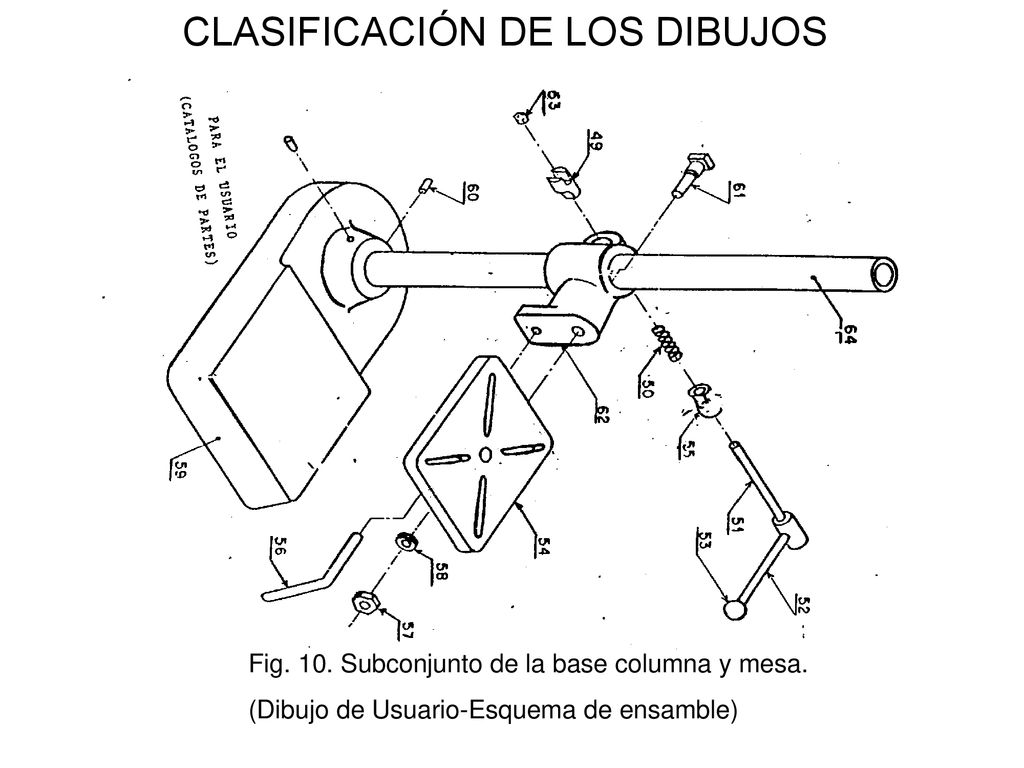

Fig. 10. Subconjunto de la base columna y mesa. (Dibujo de Usuario-Esquema de ensamble)

22 CLASIFICACIÓN DE LOS DIBUJOS

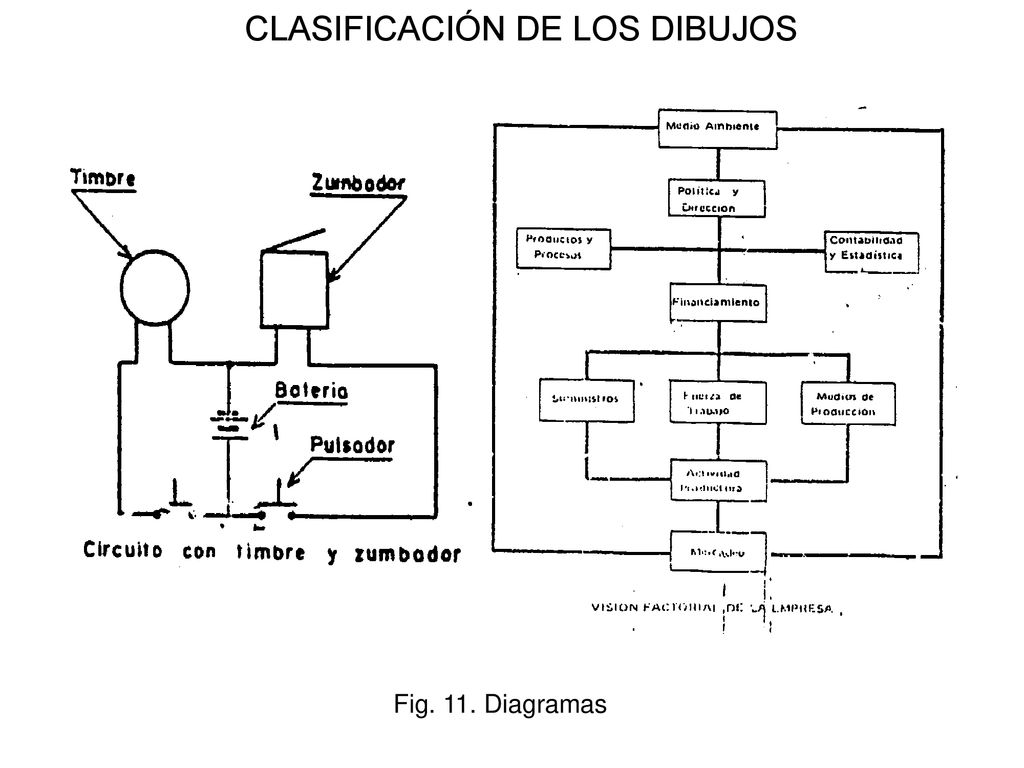

Fig. 11. Diagramas

23 CLASIFICACIÓN DE LOS DIBUJOS

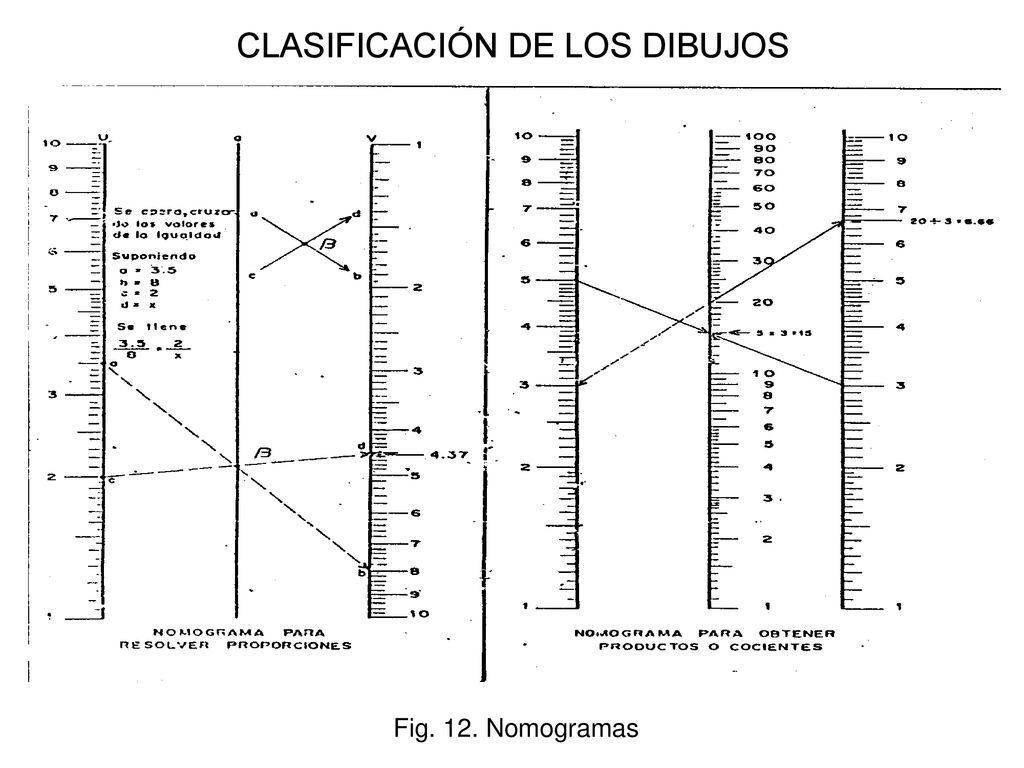

Fig. 12. Nomogramas

24 CLASIFICACIÓN DE LOS DIBUJOS

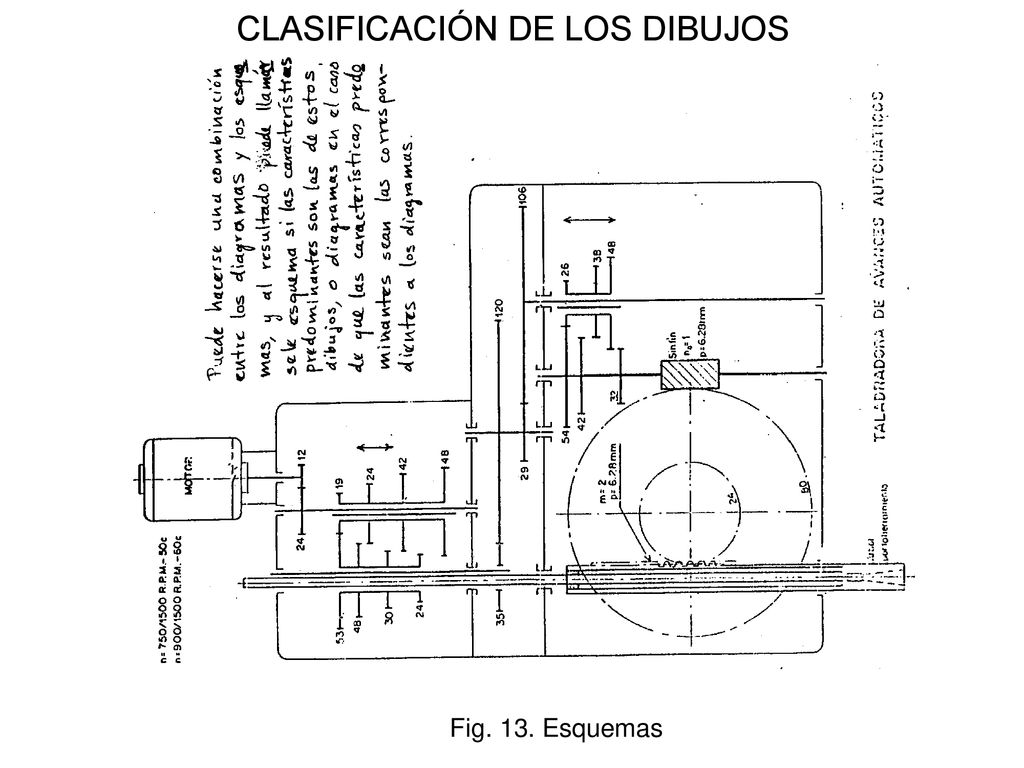

Fig. 13. Esquemas

25 CLASIFICACIÓN DE LOS DIBUJOS
Fig. 14. Dibujo Ortogonal

26 CLASIFICACIÓN DE LOS DIBUJOS

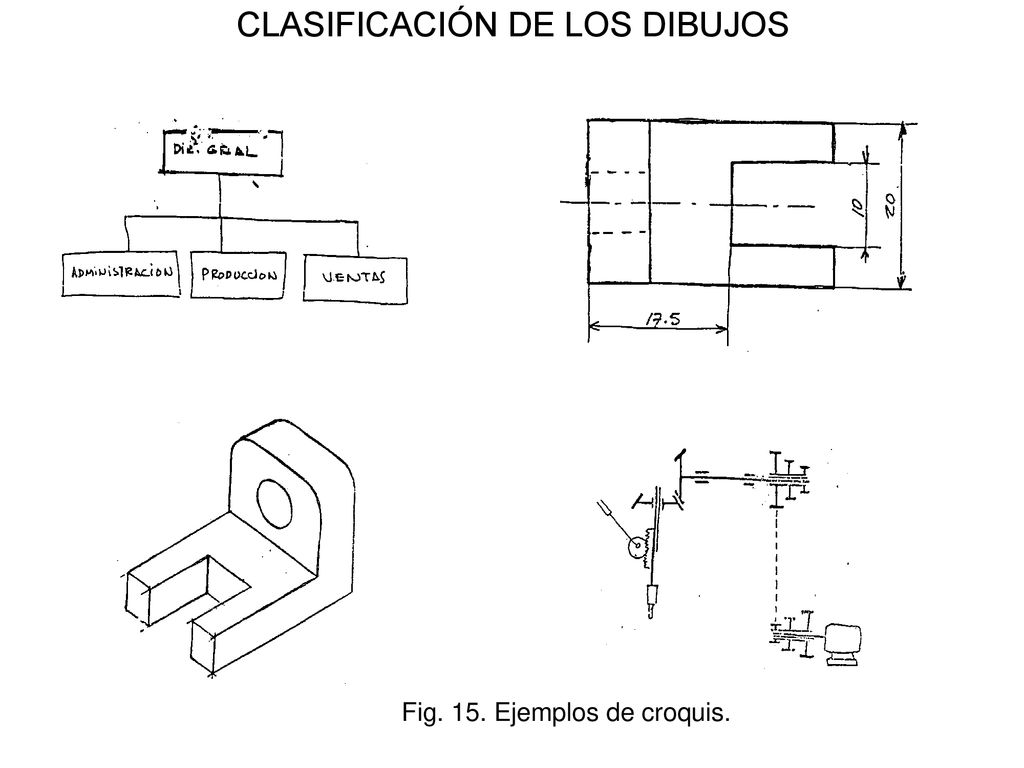

Fig. 15. Ejemplos de croquis.

27 CLASIFICACIÓN DE LOS DIBUJOS

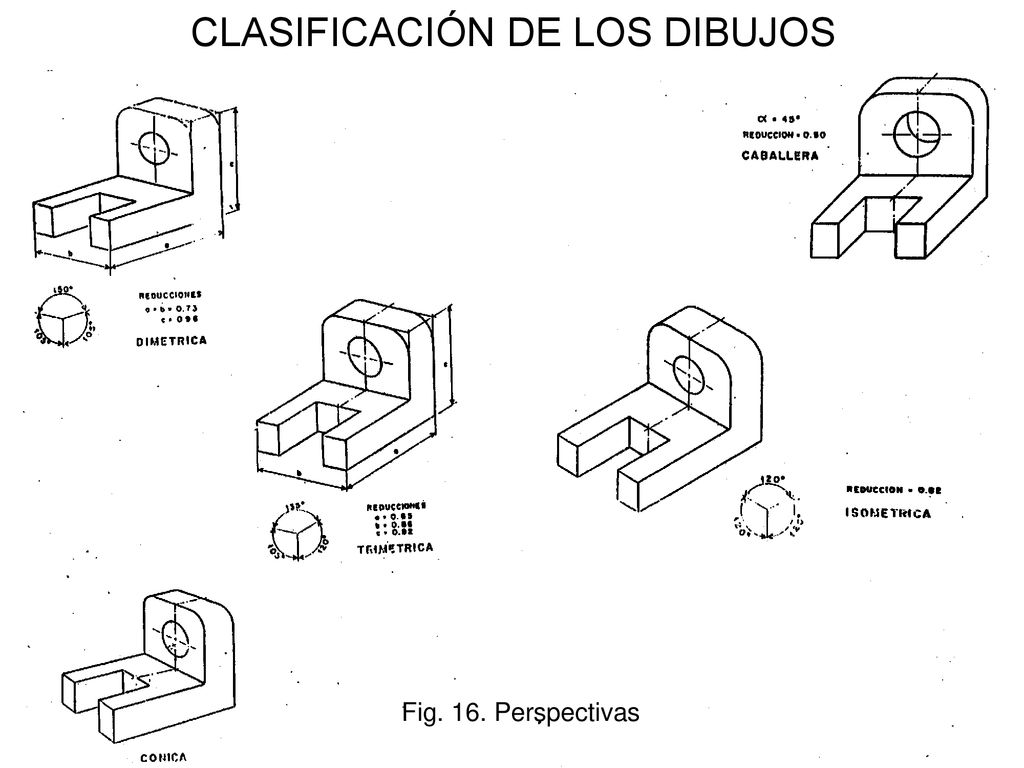

Fig. 16. Perspectivas
