1 RESUMEN ELECTRÓNICA TECNOLOGÍA 3º E.S.O.

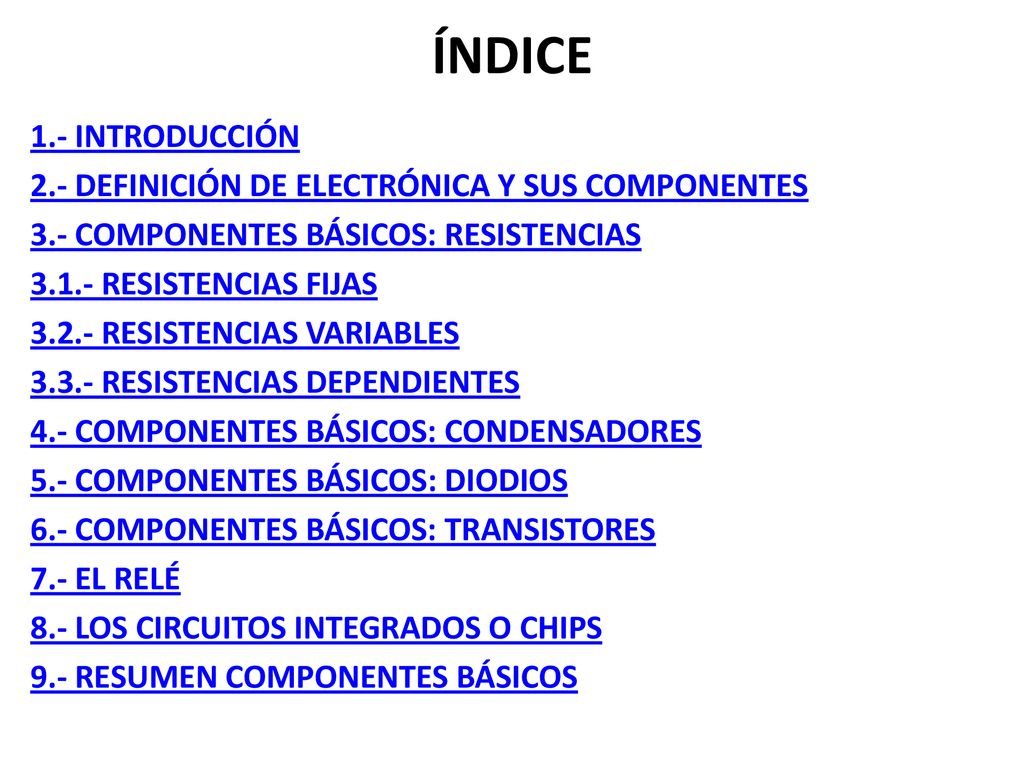

2 ÍNDICE 1.- INTRODUCCIÓN 2.- DEFINICIÓN DE ELECTRÓNICA Y SUS COMPONENTES 3.- COMPONENTES BÁSICOS: RESISTENCIAS RESISTENCIAS FIJAS RESISTENCIAS VARIABLES RESISTENCIAS DEPENDIENTES 4.- COMPONENTES BÁSICOS: CONDENSADORES 5.- COMPONENTES BÁSICOS: DIODIOS 6.- COMPONENTES BÁSICOS: TRANSISTORES 7.- EL RELÉ 8.- LOS CIRCUITOS INTEGRADOS O CHIPS 9.- RESUMEN COMPONENTES BÁSICOS

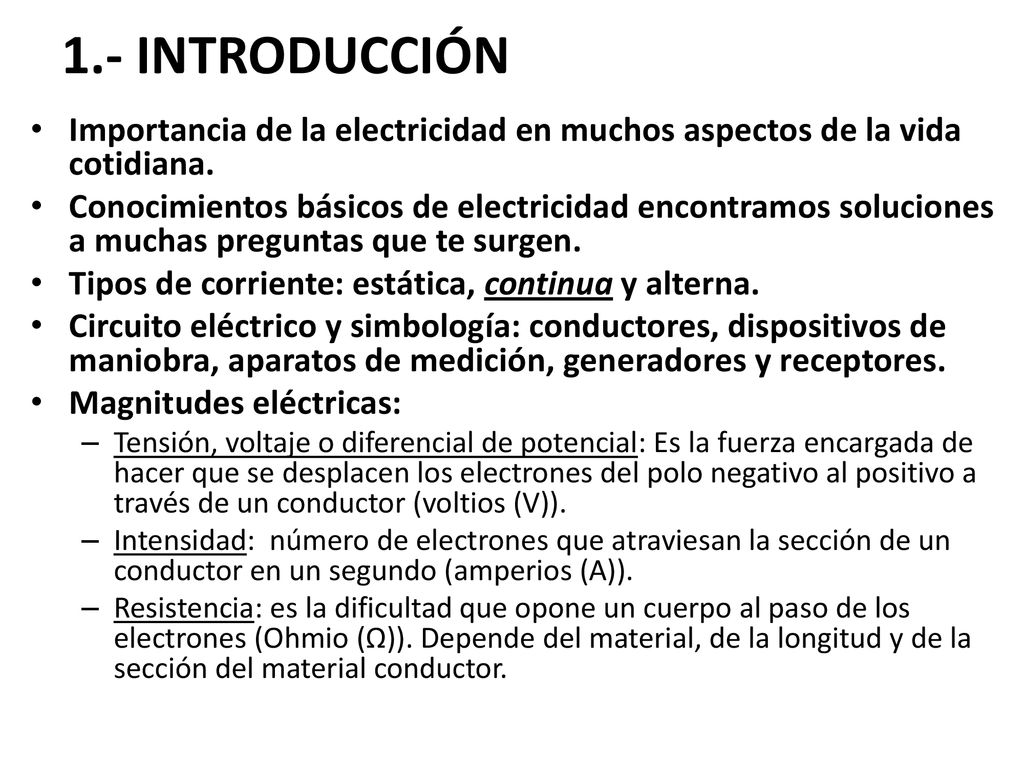

3 1.- INTRODUCCIÓN Importancia de la electricidad en muchos aspectos de la vida cotidiana. Conocimientos básicos de electricidad encontramos soluciones a muchas preguntas que te surgen. Tipos de corriente: estática, continua y alterna. Circuito eléctrico y simbología: conductores, dispositivos de maniobra, aparatos de medición, generadores y receptores. Magnitudes eléctricas: Tensión, voltaje o diferencial de potencial: Es la fuerza encargada de hacer que se desplacen los electrones del polo negativo al positivo a través de un conductor (voltios (V)). Intensidad: número de electrones que atraviesan la sección de un conductor en un segundo (amperios (A)). Resistencia: es la dificultad que opone un cuerpo al paso de los electrones (Ohmio (Ω)). Depende del material, de la longitud y de la sección del material conductor.

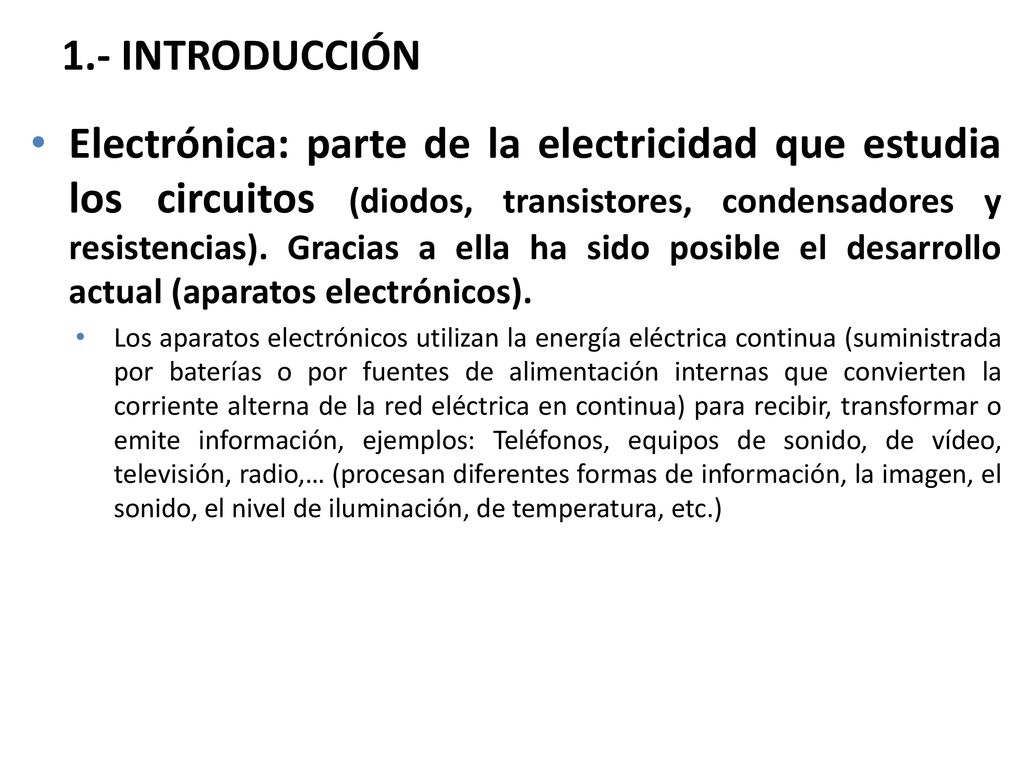

4 1.- INTRODUCCIÓN Electrónica: parte de la electricidad que estudia los circuitos (diodos, transistores, condensadores y resistencias). Gracias a ella ha sido posible el desarrollo actual (aparatos electrónicos). Los aparatos electrónicos utilizan la energía eléctrica continua (suministrada por baterías o por fuentes de alimentación internas que convierten la corriente alterna de la red eléctrica en continua) para recibir, transformar o emite información, ejemplos: Teléfonos, equipos de sonido, de vídeo, televisión, radio,… (procesan diferentes formas de información, la imagen, el sonido, el nivel de iluminación, de temperatura, etc.)

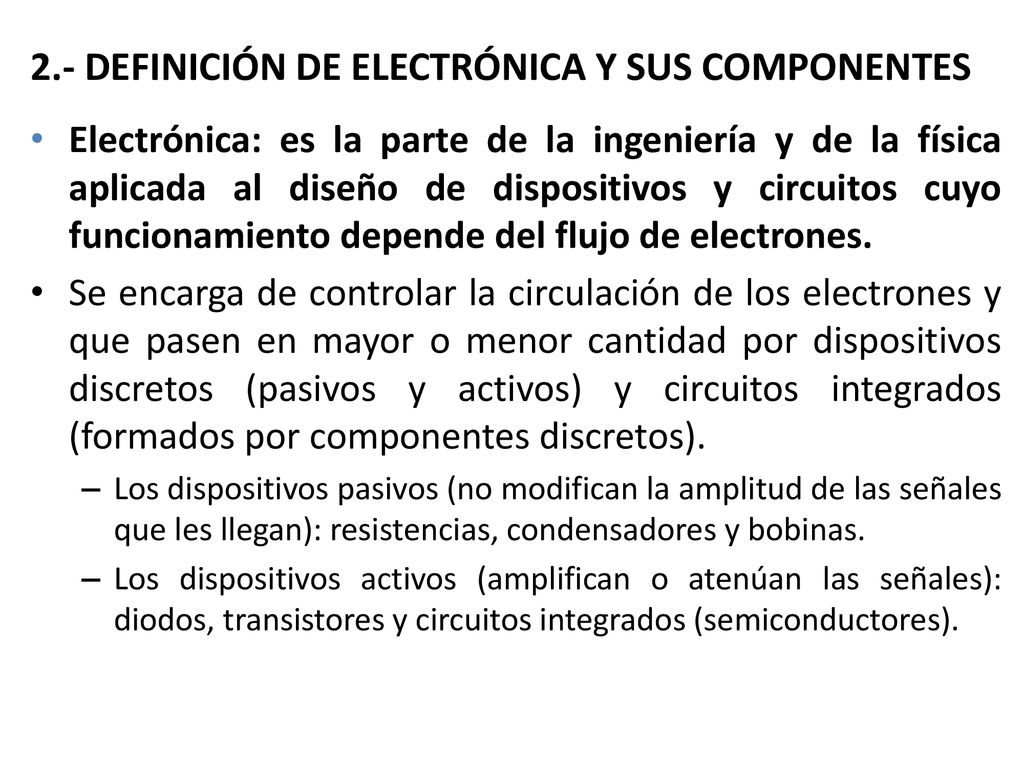

5 2.- DEFINICIÓN DE ELECTRÓNICA Y SUS COMPONENTES
Electrónica: es la parte de la ingeniería y de la física aplicada al diseño de dispositivos y circuitos cuyo funcionamiento depende del flujo de electrones. Se encarga de controlar la circulación de los electrones y que pasen en mayor o menor cantidad por dispositivos discretos (pasivos y activos) y circuitos integrados (formados por componentes discretos). Los dispositivos pasivos (no modifican la amplitud de las señales que les llegan): resistencias, condensadores y bobinas. Los dispositivos activos (amplifican o atenúan las señales): diodos, transistores y circuitos integrados (semiconductores).

6 3.- COMPONENTES BÁSICOS: RESISTENCIAS

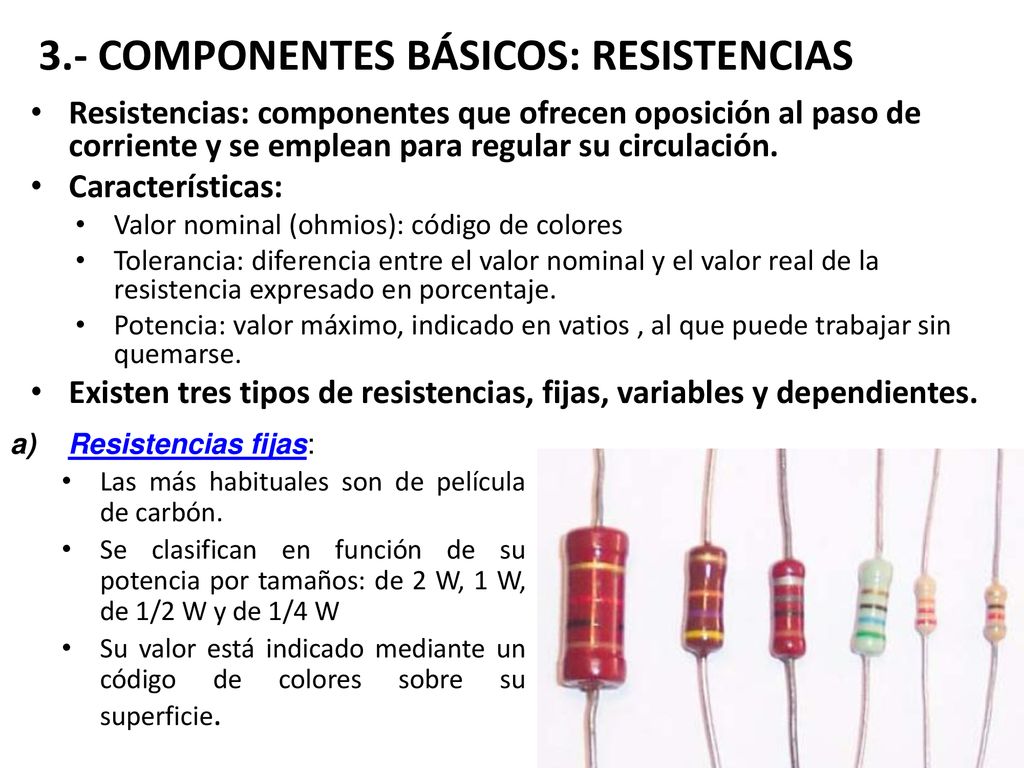

Resistencias: componentes que ofrecen oposición al paso de corriente y se emplean para regular su circulación. Características: Valor nominal (ohmios): código de colores Tolerancia: diferencia entre el valor nominal y el valor real de la resistencia expresado en porcentaje. Potencia: valor máximo, indicado en vatios , al que puede trabajar sin quemarse. Existen tres tipos de resistencias, fijas, variables y dependientes. Resistencias fijas: Las más habituales son de película de carbón. Se clasifican en función de su potencia por tamaños: de 2 W, 1 W, de 1/2 W y de 1/4 W Su valor está indicado mediante un código de colores sobre su superficie.

7 3.- COMPONENTES BÁSICOS: RESISTENCIAS

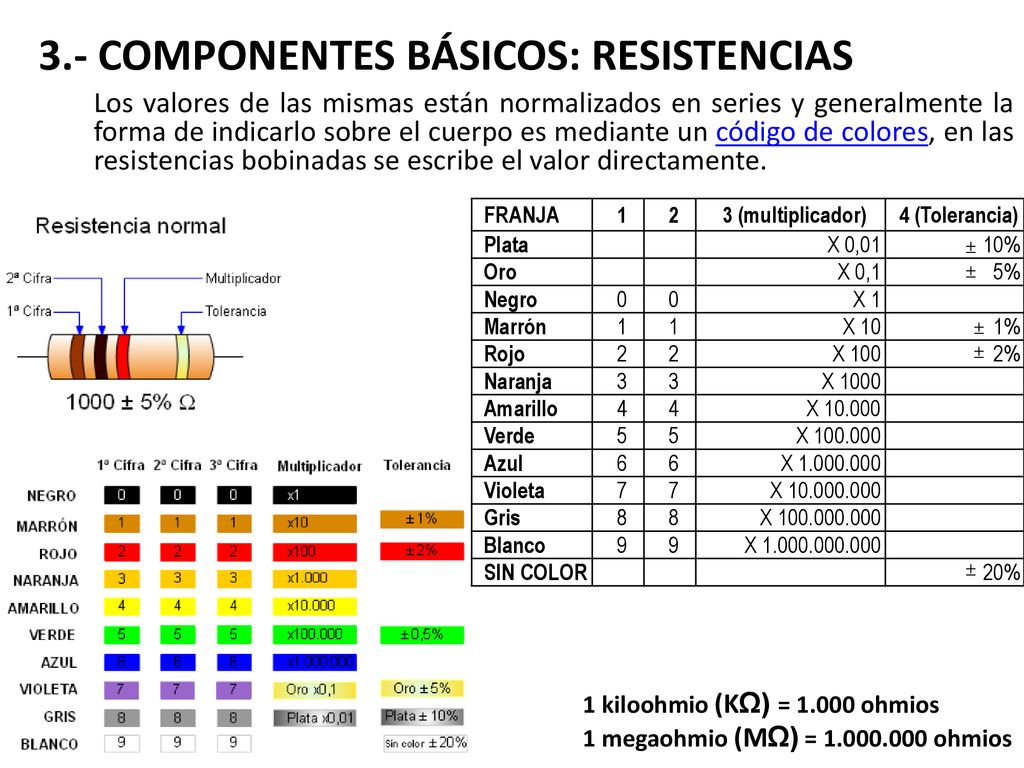

Los valores de las mismas están normalizados en series y generalmente la forma de indicarlo sobre el cuerpo es mediante un código de colores, en las resistencias bobinadas se escribe el valor directamente. FRANJA 1 2 3 (multiplicador) 4 (Tolerancia) Plata X 0,01 10% Oro X 0,1 5% Negro X 1 Marrón X 10 1% Rojo X 100 2% Naranja 3 X 1000 Amarillo 4 X Verde 5 X Azul 6 X Violeta 7 X Gris 8 X Blanco 9 X SIN COLOR 20% 1 kiloohmio (KΩ) = ohmios 1 megaohmio (MΩ) = ohmios

8 3.- COMPONENTES BÁSICOS: RESISTENCIAS

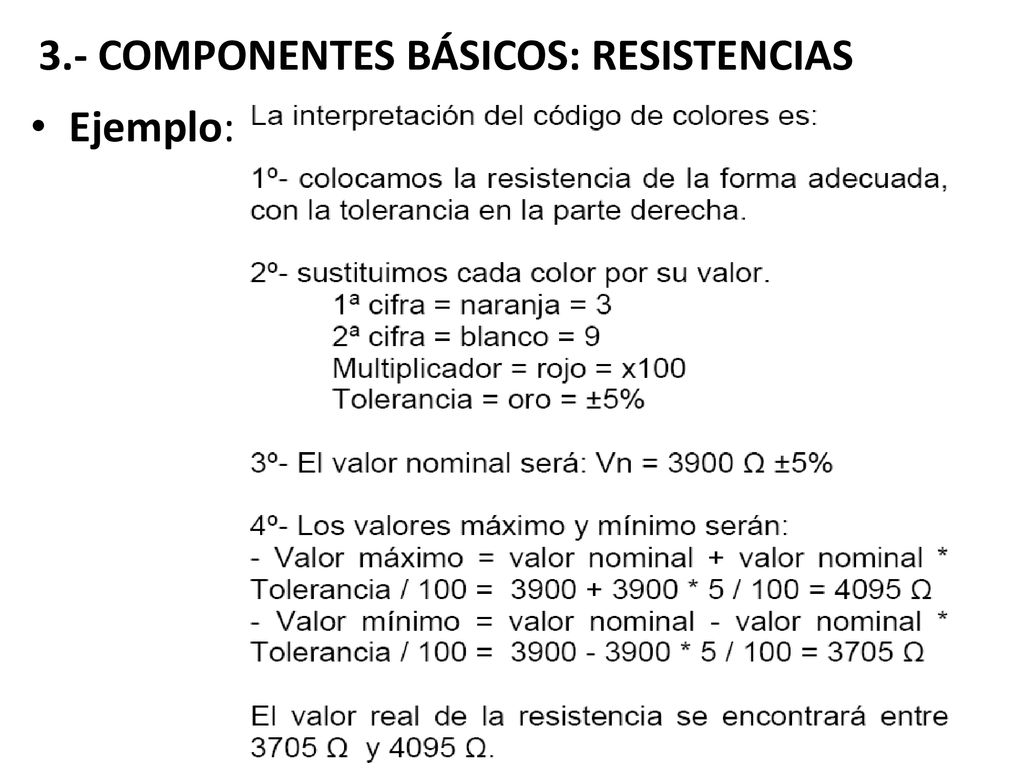

Ejemplo:

9 3.- COMPONENTES BÁSICOS: RESISTENCIAS

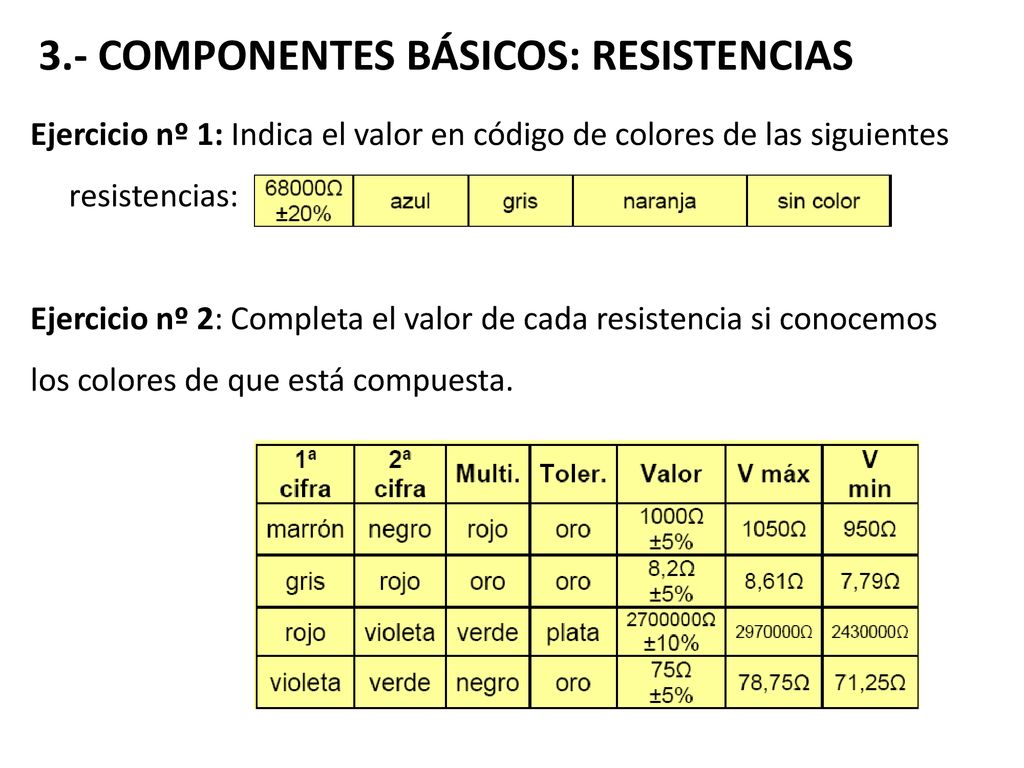

Ejercicio nº 1: Indica el valor en código de colores de las siguientes resistencias: Ejercicio nº 2: Completa el valor de cada resistencia si conocemos los colores de que está compuesta.

10 3.- COMPONENTES BÁSICOS: RESISTENCIAS

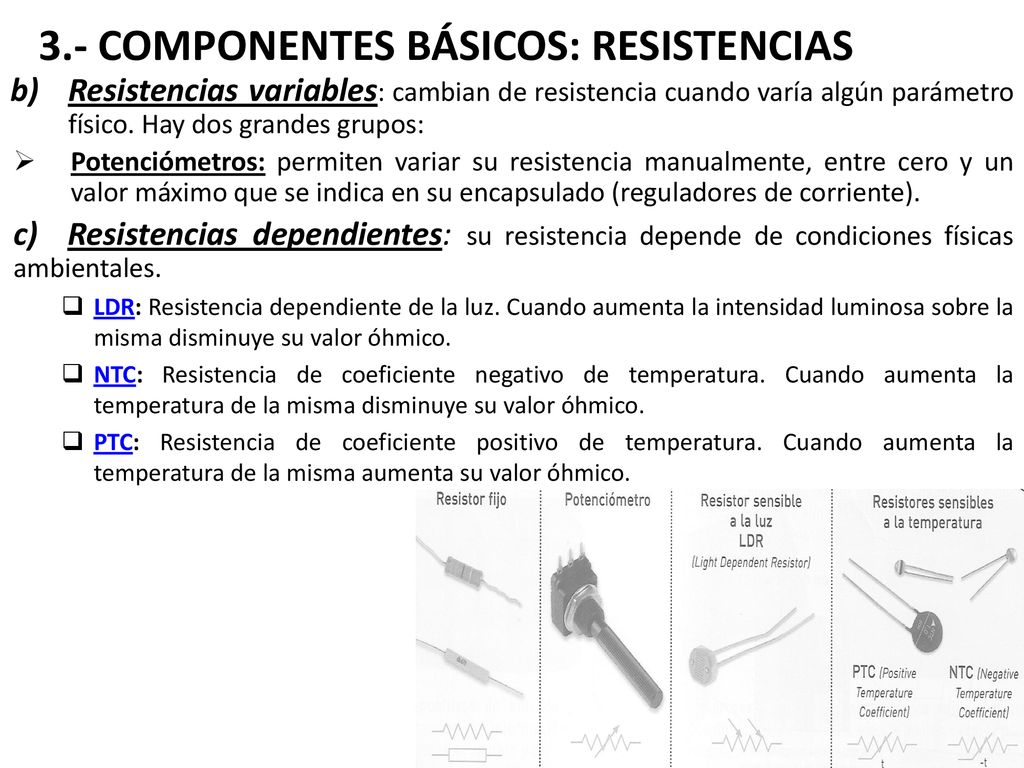

Resistencias variables: cambian de resistencia cuando varía algún parámetro físico. Hay dos grandes grupos: Potenciómetros: permiten variar su resistencia manualmente, entre cero y un valor máximo que se indica en su encapsulado (reguladores de corriente). c) Resistencias dependientes: su resistencia depende de condiciones físicas ambientales. LDR: Resistencia dependiente de la luz. Cuando aumenta la intensidad luminosa sobre la misma disminuye su valor óhmico. NTC: Resistencia de coeficiente negativo de temperatura. Cuando aumenta la temperatura de la misma disminuye su valor óhmico. PTC: Resistencia de coeficiente positivo de temperatura. Cuando aumenta la temperatura de la misma aumenta su valor óhmico.

11 4.- COMPONENTES BÁSICOS: CONDENSADORES.

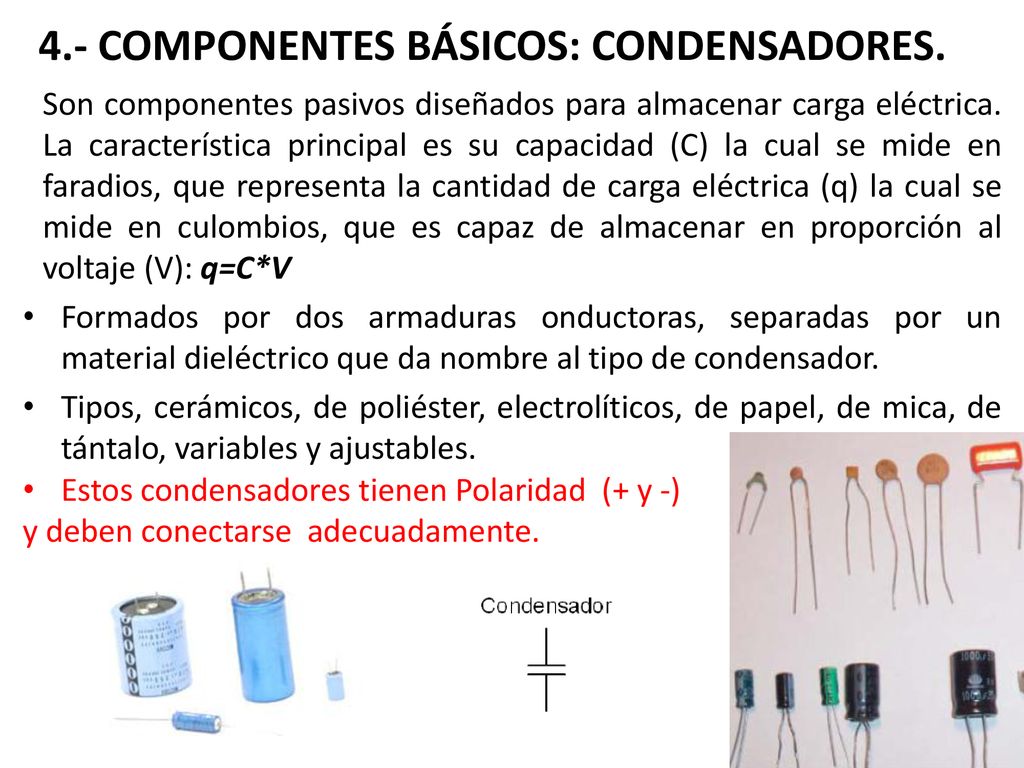

4.- COMPONENTES BÁSICOS: CONDENSADORES. Son componentes pasivos diseñados para almacenar carga eléctrica. La característica principal es su capacidad (C) la cual se mide en faradios, que representa la cantidad de carga eléctrica (q) la cual se mide en culombios, que es capaz de almacenar en proporción al voltaje (V): q=C*V Formados por dos armaduras onductoras, separadas por un material dieléctrico que da nombre al tipo de condensador. Tipos, cerámicos, de poliéster, electrolíticos, de papel, de mica, de tántalo, variables y ajustables. Estos condensadores tienen Polaridad (+ y -) y deben conectarse adecuadamente.

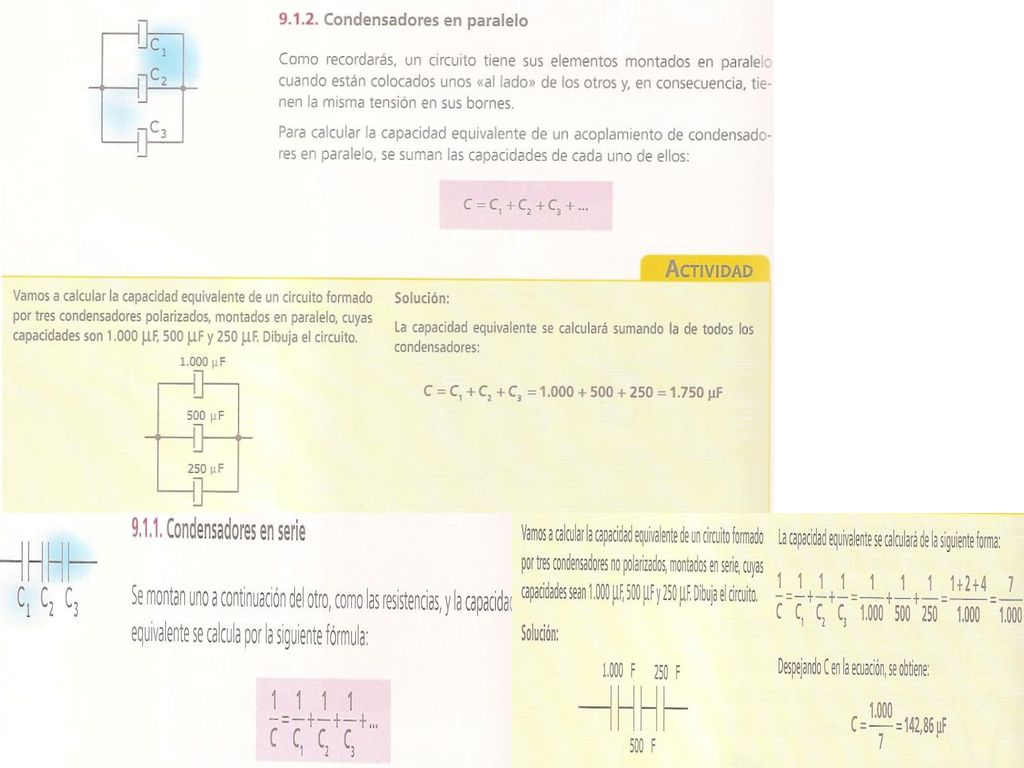

12

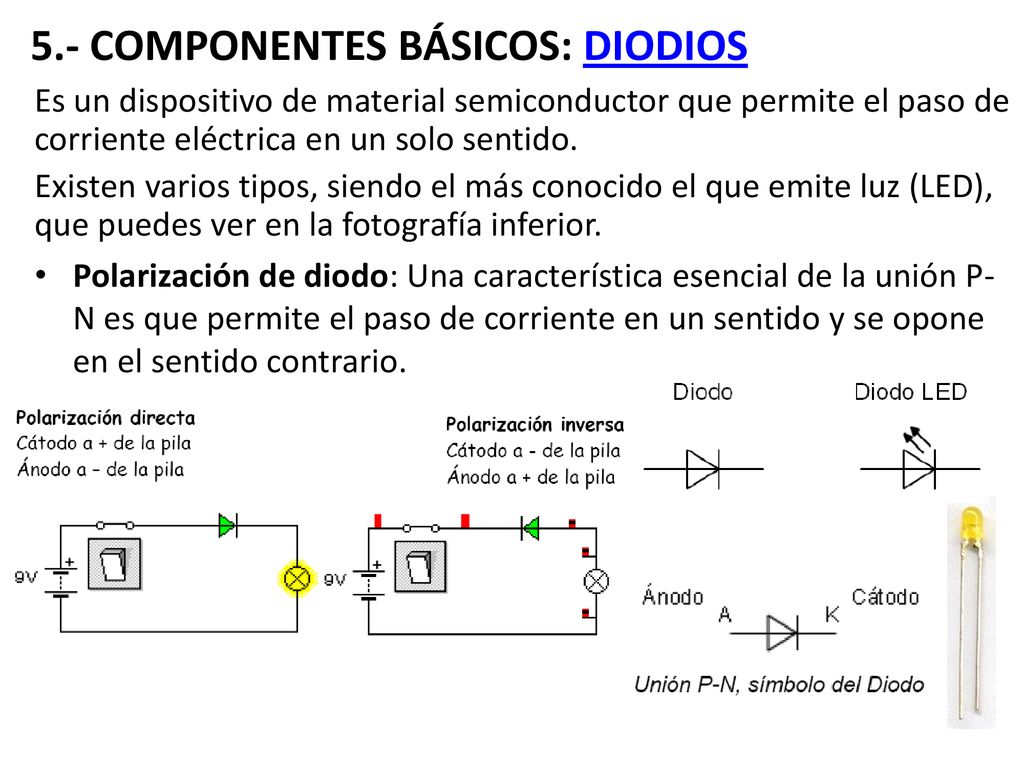

13 5.- COMPONENTES BÁSICOS: DIODIOS
5.- COMPONENTES BÁSICOS: DIODIOS Es un dispositivo de material semiconductor que permite el paso de corriente eléctrica en un solo sentido. Existen varios tipos, siendo el más conocido el que emite luz (LED), que puedes ver en la fotografía inferior. Polarización de diodo: Una característica esencial de la unión P-N es que permite el paso de corriente en un sentido y se opone en el sentido contrario.

14 6.- COMPONENTES BÁSICOS: TRANSISTORES

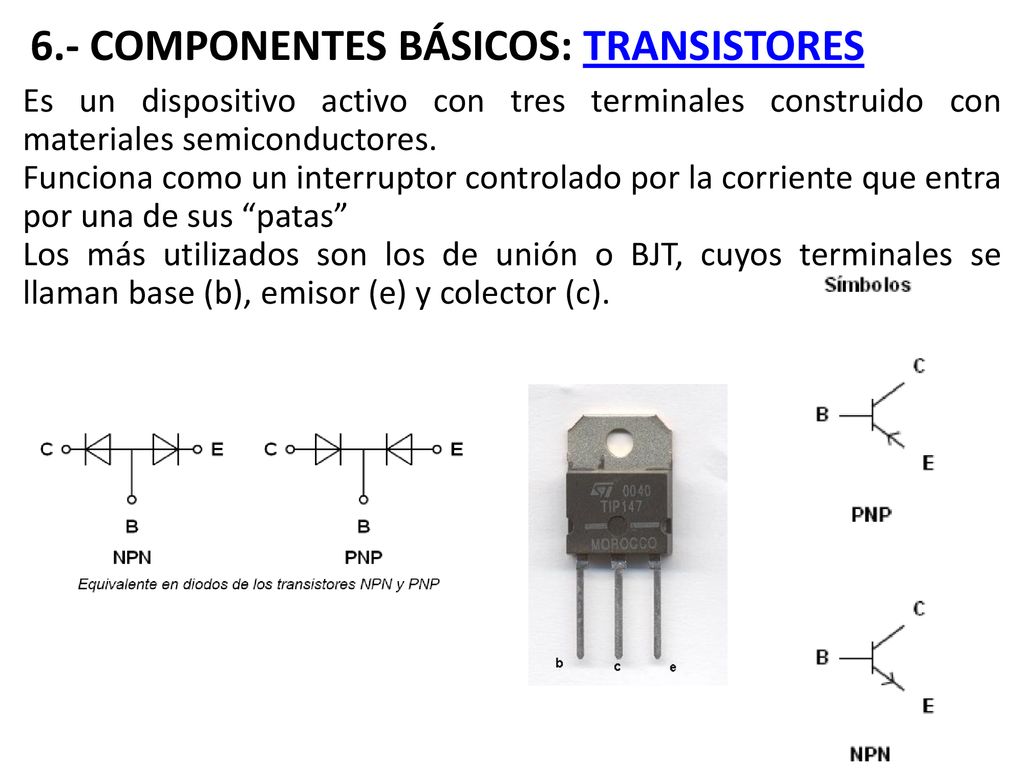

6.- COMPONENTES BÁSICOS: TRANSISTORES Es un dispositivo activo con tres terminales construido con materiales semiconductores. Funciona como un interruptor controlado por la corriente que entra por una de sus “patas” Los más utilizados son los de unión o BJT, cuyos terminales se llaman base (b), emisor (e) y colector (c).

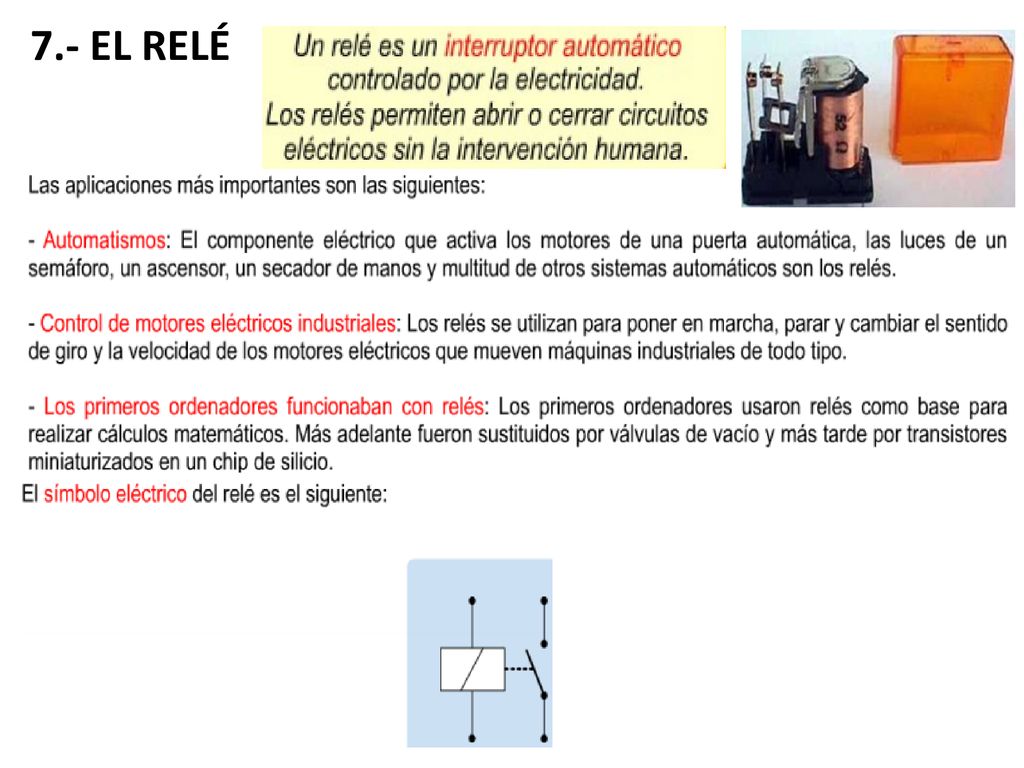

15 7.- EL RELÉ

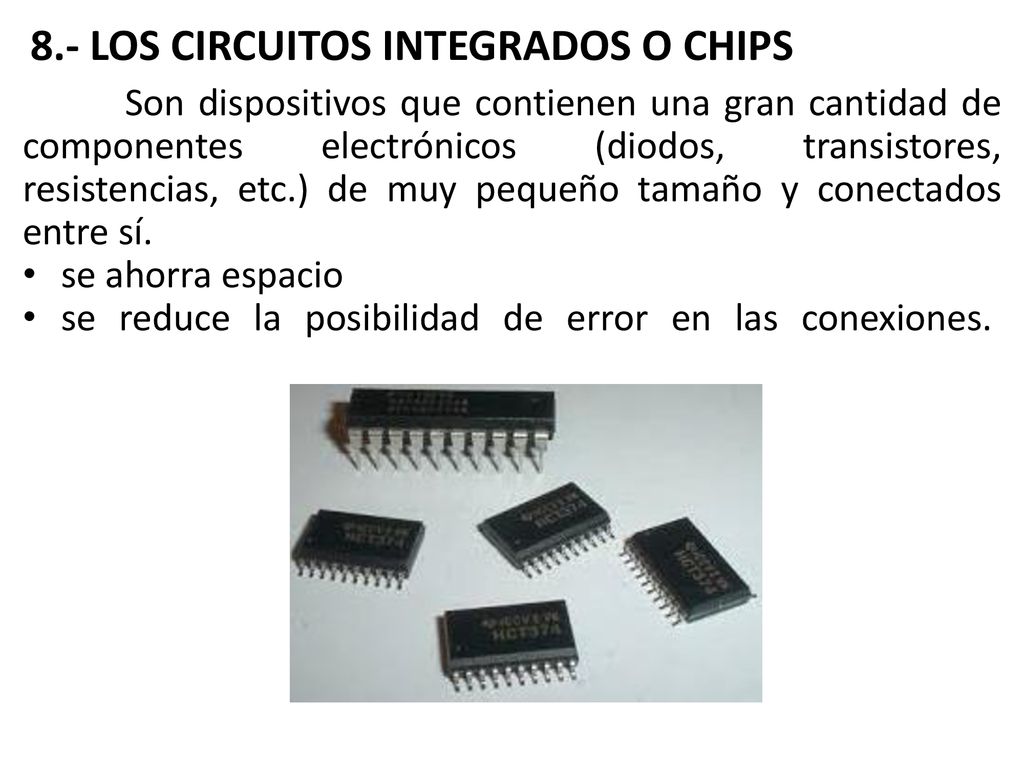

16 8.- LOS CIRCUITOS INTEGRADOS O CHIPS
8.- LOS CIRCUITOS INTEGRADOS O CHIPS Son dispositivos que contienen una gran cantidad de componentes electrónicos (diodos, transistores, resistencias, etc.) de muy pequeño tamaño y conectados entre sí. se ahorra espacio se reduce la posibilidad de error en las conexiones.

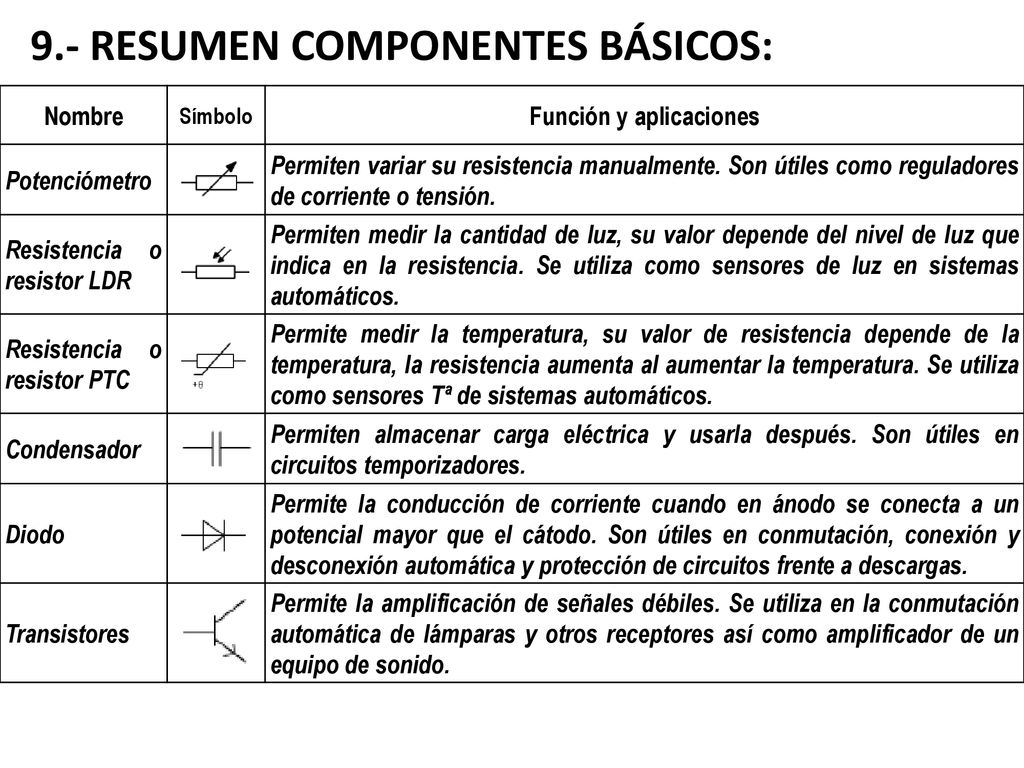

17 9.- RESUMEN COMPONENTES BÁSICOS:
9.- RESUMEN COMPONENTES BÁSICOS: Nombre Símbolo Función y aplicaciones Potenciómetro Permiten variar su resistencia manualmente. Son útiles como reguladores de corriente o tensión. Resistencia o resistor LDR Permiten medir la cantidad de luz, su valor depende del nivel de luz que indica en la resistencia. Se utiliza como sensores de luz en sistemas automáticos. Resistencia o resistor PTC Permite medir la temperatura, su valor de resistencia depende de la temperatura, la resistencia aumenta al aumentar la temperatura. Se utiliza como sensores Tª de sistemas automáticos. Condensador Permiten almacenar carga eléctrica y usarla después. Son útiles en circuitos temporizadores. Diodo Permite la conducción de corriente cuando en ánodo se conecta a un potencial mayor que el cátodo. Son útiles en conmutación, conexión y desconexión automática y protección de circuitos frente a descargas. Transistores Permite la amplificación de señales débiles. Se utiliza en la conmutación automática de lámparas y otros receptores así como amplificador de un equipo de sonido.
