ELECTRÓNICA BÁSICA 2º ESO.

Presentación del tema: "ELECTRÓNICA BÁSICA 2º ESO."— Transcripción de la presentación:

1 ELECTRÓNICA BÁSICA 2º ESO

2 SÍMBOLOS EN EL ESQUEMA PILA BOMBILLA MOTOR RESISTENCIA

3 SÍMBOLOS EN EL ESQUEMA INTERRUPTOR CONMUTADOR PULSADOR NA PULSADOR NC

4

5 SEMICONDUCTORES Los conductores conducen la corriente eléctrica
Los aislantes no conducen la corriente eléctrica Los semiconductores son elementos que a veces conducen a veces no.

6 DIODO Es un componente con dos terminales.
Siempre llevará una marca para distinguir el ánodo (A) y el cátodo (K).

7 El diodo deja pasar la corriente en un sentido, en el otro no
El diodo deja pasar la corriente en un sentido, en el otro no. En él se pierden VAK=0,7 V Polarización inversa Polarización directa Tomado de Santillana

8

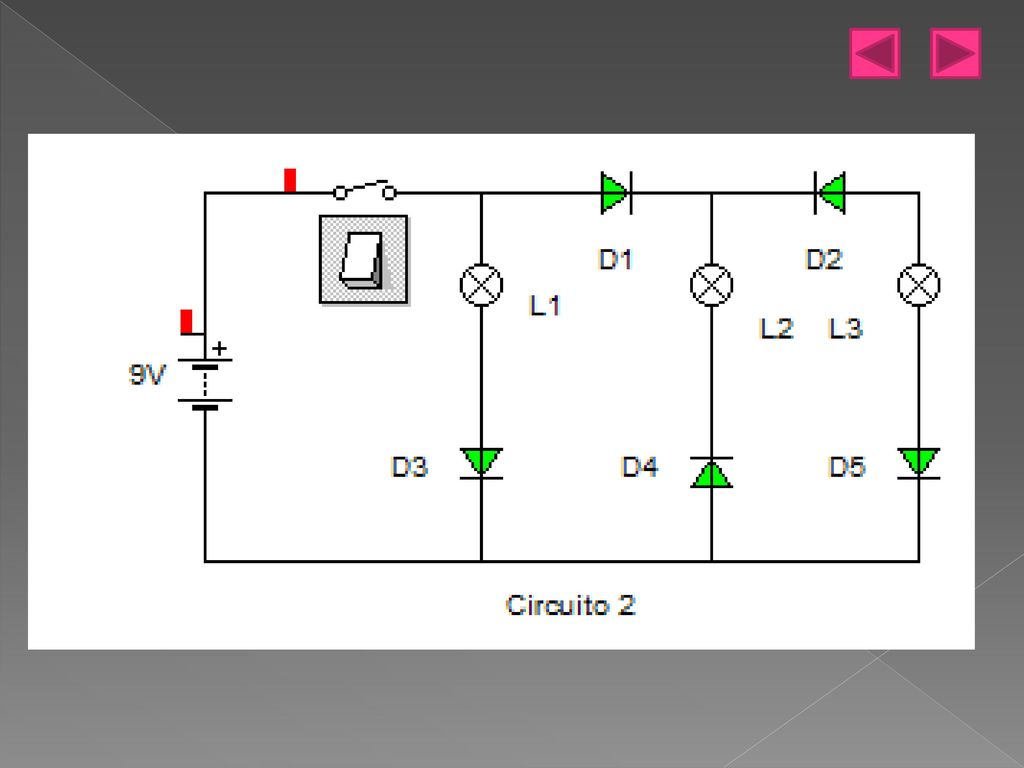

9

10

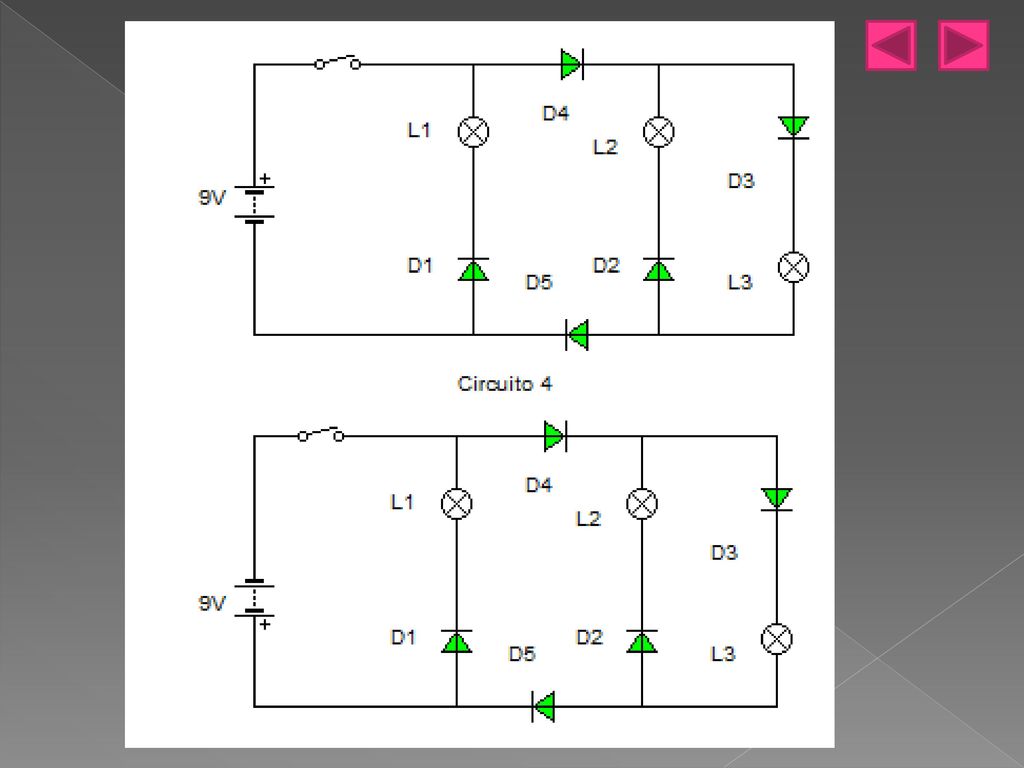

11

12 DIODO LED Los diodos led (Light Emited Diode), polarizados directamente se iluminan. Su VAK es de aproximadamente 2 V.

13 Los diodos led deben ir siempre en serie con otro elemento o tener una resistencia de protección.

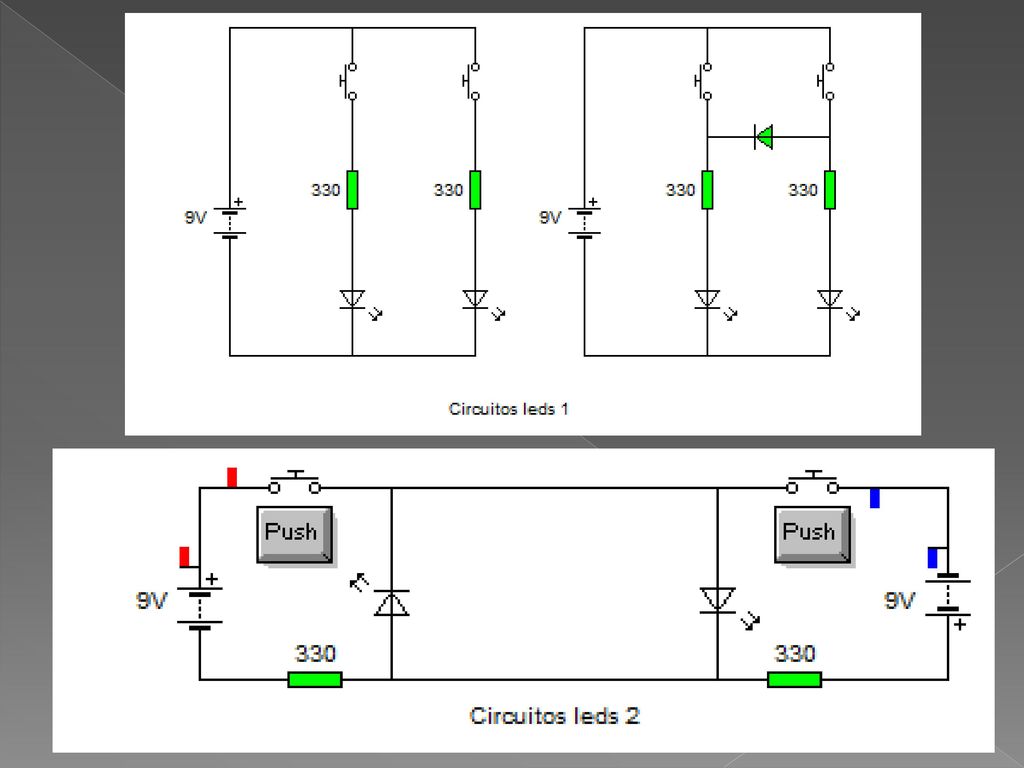

14

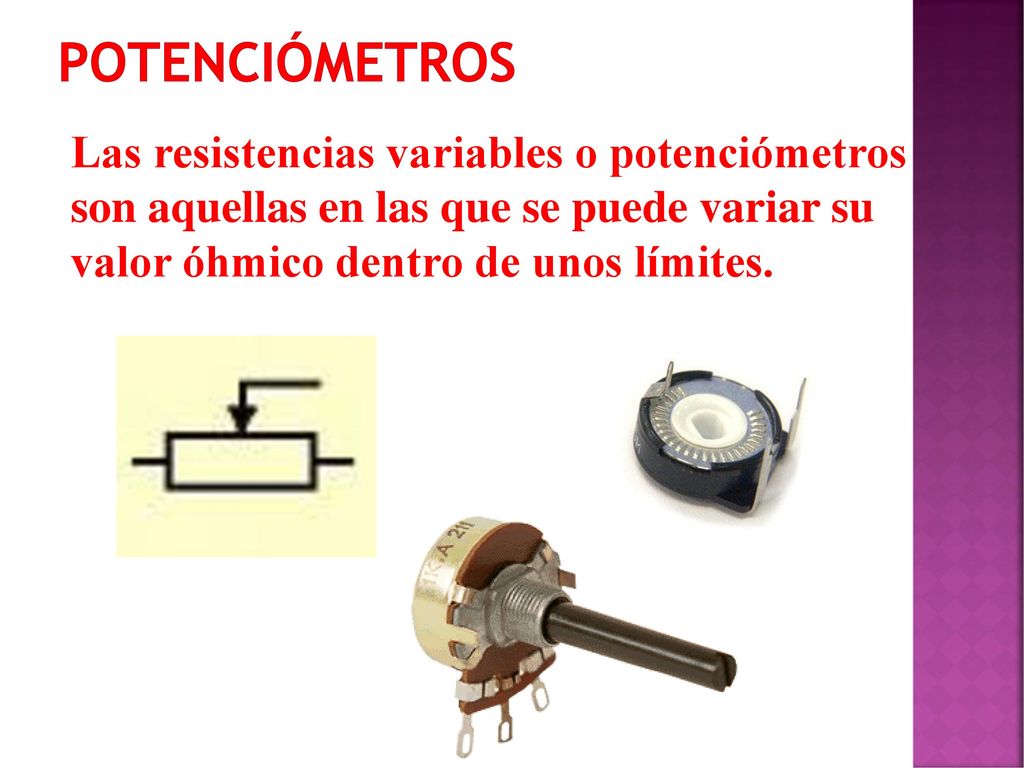

15 POTENCIÓMETROS Las resistencias variables o potenciómetros son aquellas en las que se puede variar su valor óhmico dentro de unos límites.

16

17 LDR (resistencia dependiente de la luz)
LDR. Resistencias cuyo valor óhmico cambia con la luz (cuánta más luz le llegue, menos resistencia).

18 PTC / NTC Son resistencias cuyo valor depende de la temperatura
PTC: más temperatura, más resistencia NTC: más temperatura, menos resistencia

19 RELÉ Es un conmutador que en vez de funcionar manualmente, se activa por corriente eléctrica. Tiene dos circuitos separados: uno es un electroimán, el otro es el conmutador.

20 Si hacemos pasar una corriente por la bobina (electroimán), atrae a uno de los contactos cambiando así el conmutador

21

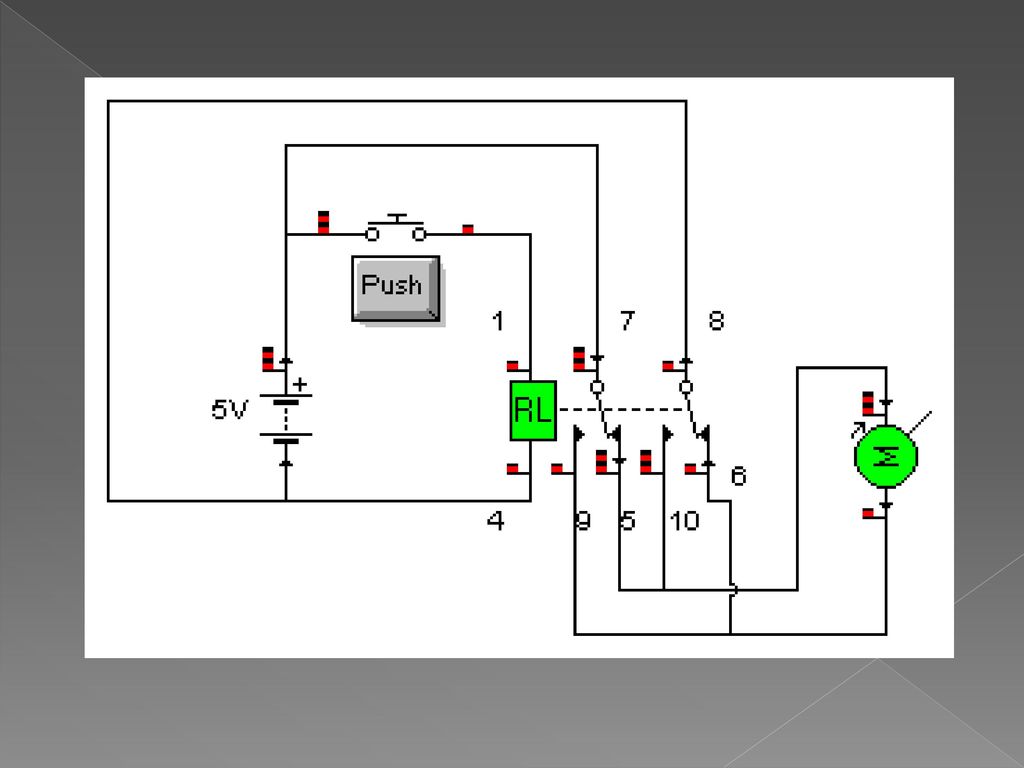

22

23

24 CONDENSADOR Es un componente formado por dos placas (armaduras) separadas por un aislante (dieléctrico). Sirve para almacenar carga (electrones). Su capacidad (C) se mide en faradios (F).

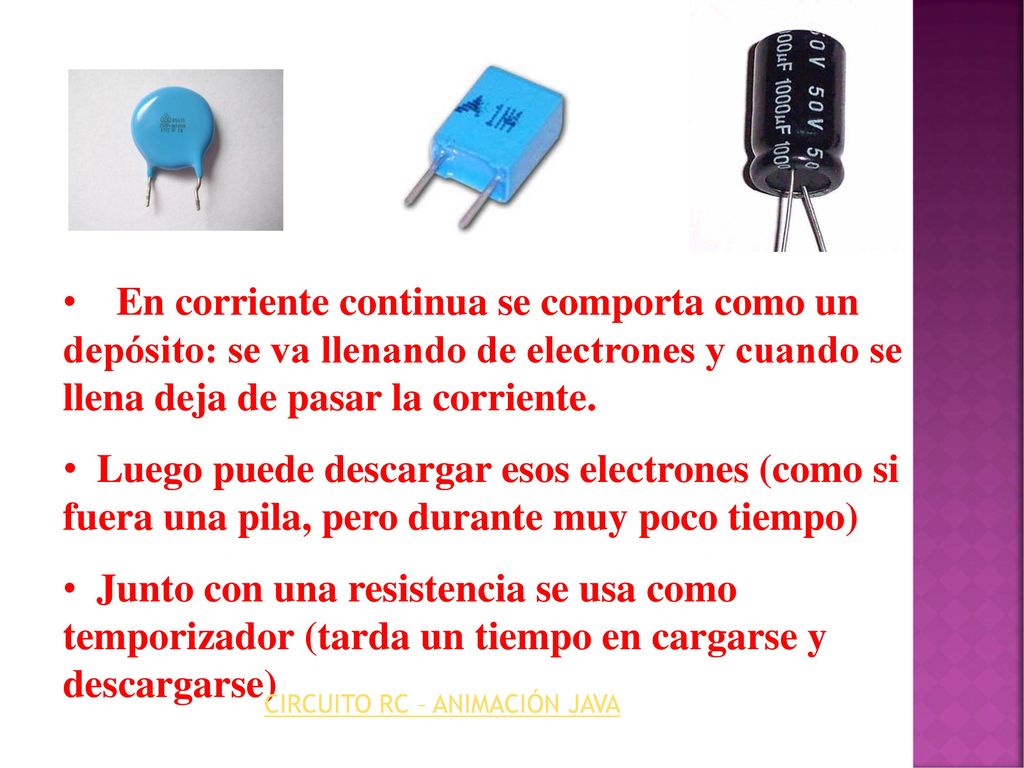

25 En corriente continua se comporta como un depósito: se va llenando de electrones y cuando se llena deja de pasar la corriente. Luego puede descargar esos electrones (como si fuera una pila, pero durante muy poco tiempo) Junto con una resistencia se usa como temporizador (tarda un tiempo en cargarse y descargarse) CIRCUITO RC – ANIMACIÓN JAVA

26
