TERMINACIÓN MÚLTIPLE COMPLEJA

Presentación del tema: "TERMINACIÓN MÚLTIPLE COMPLEJA"— Transcripción de la presentación:

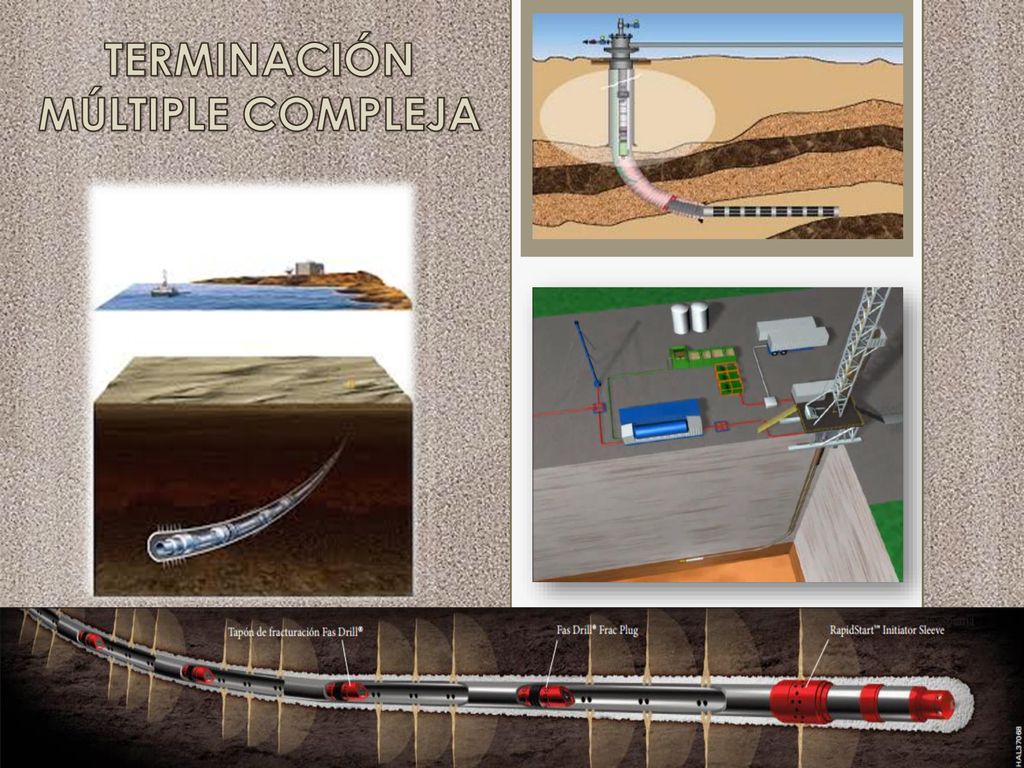

1 TERMINACIÓN MÚLTIPLE COMPLEJA

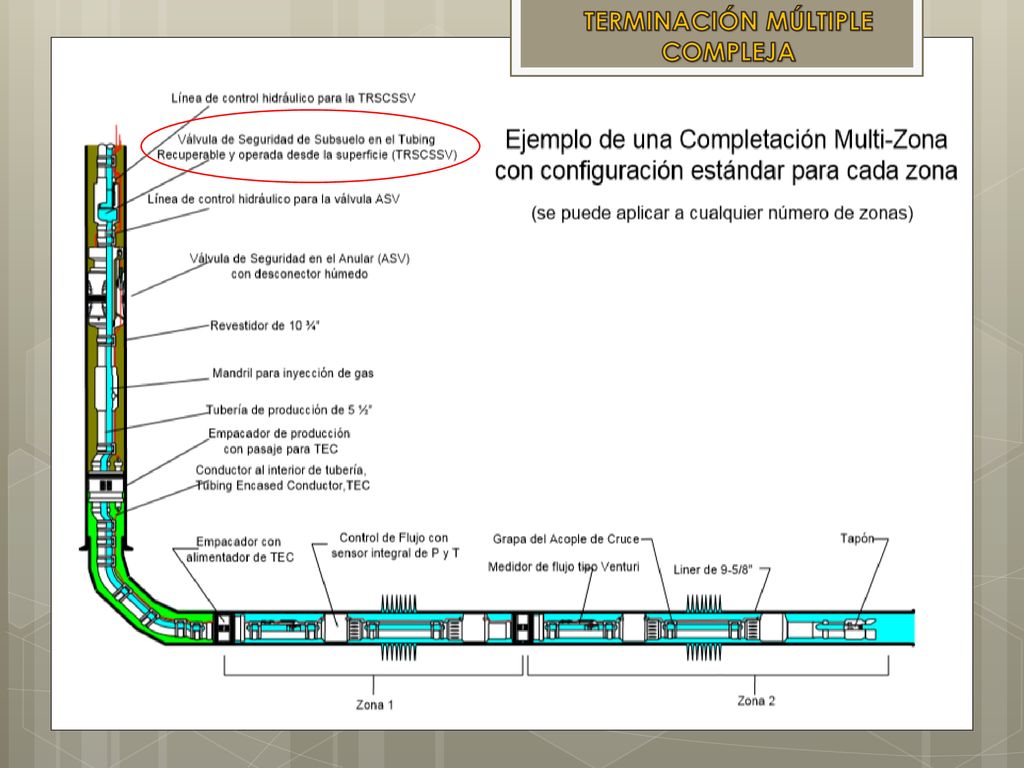

2 TERMINACIÓN MÚLTIPLE COMPLEJA

3 TERMINACIÓN MÚLTIPLE COMPLEJA

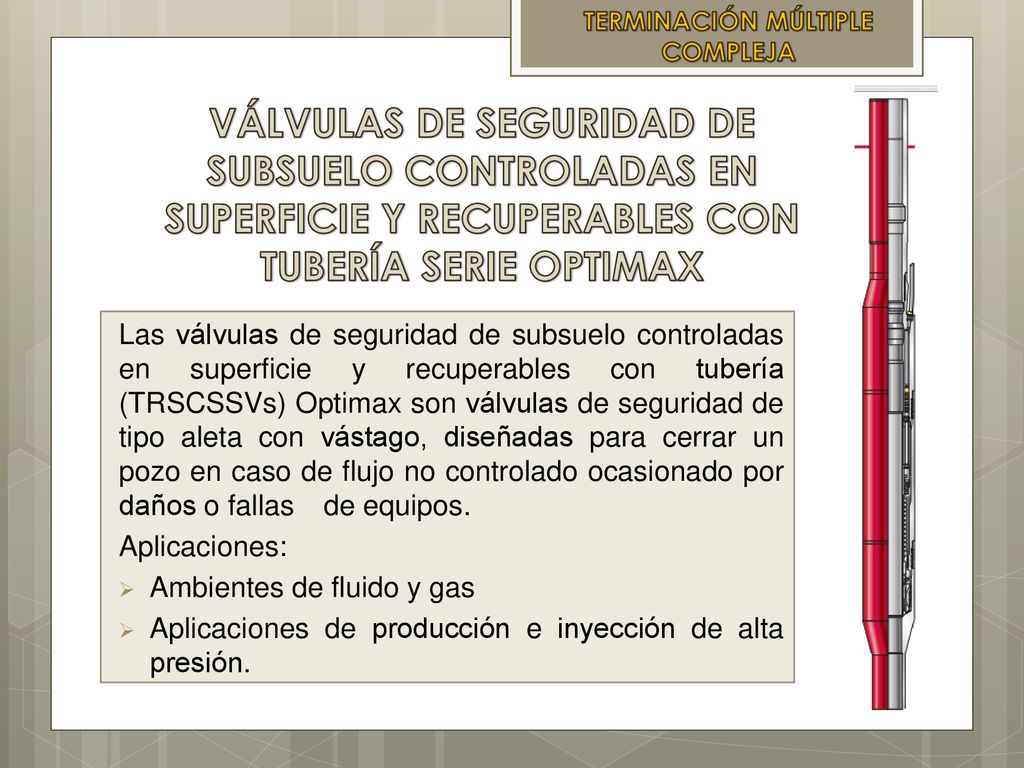

VÁLVULAS DE SEGURIDAD DE SUBSUELO CONTROLADAS EN SUPERFICIE Y RECUPERABLES CON TUBERÍA SERIE OPTIMAX Las válvulas de seguridad de subsuelo controladas en superficie y recuperables con tubería (TRSCSSVs) Optimax son válvulas de seguridad de tipo aleta con vástago, diseñadas para cerrar un pozo en caso de flujo no controlado ocasionado por daños o fallas de equipos. Aplicaciones: Ambientes de fluido y gas Aplicaciones de producción e inyección de alta presión.

4 TERMINACIÓN MÚLTIPLE COMPLEJA

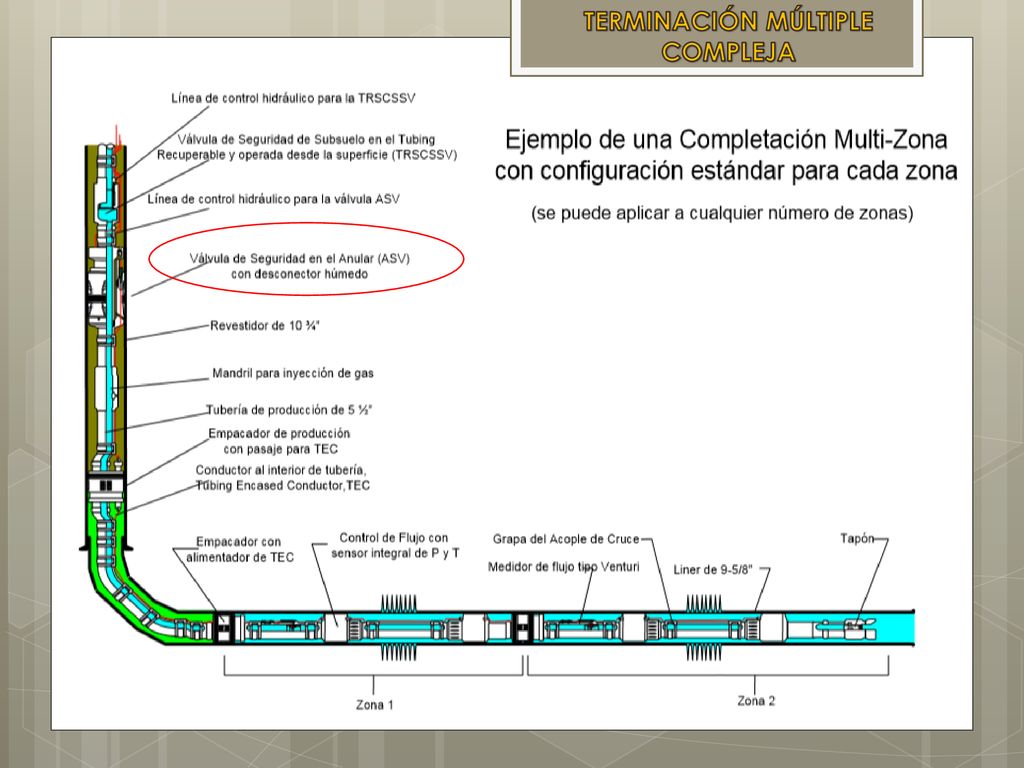

5 VÁLVULAS DE SEGURIDAD DE SEGURIDAD EN EL ANULAR (ASV)
TERMINACIÓN MÚLTIPLE COMPLEJA VÁLVULAS DE SEGURIDAD DE SEGURIDAD EN EL ANULAR (ASV)

6 TERMINACIÓN MÚLTIPLE COMPLEJA

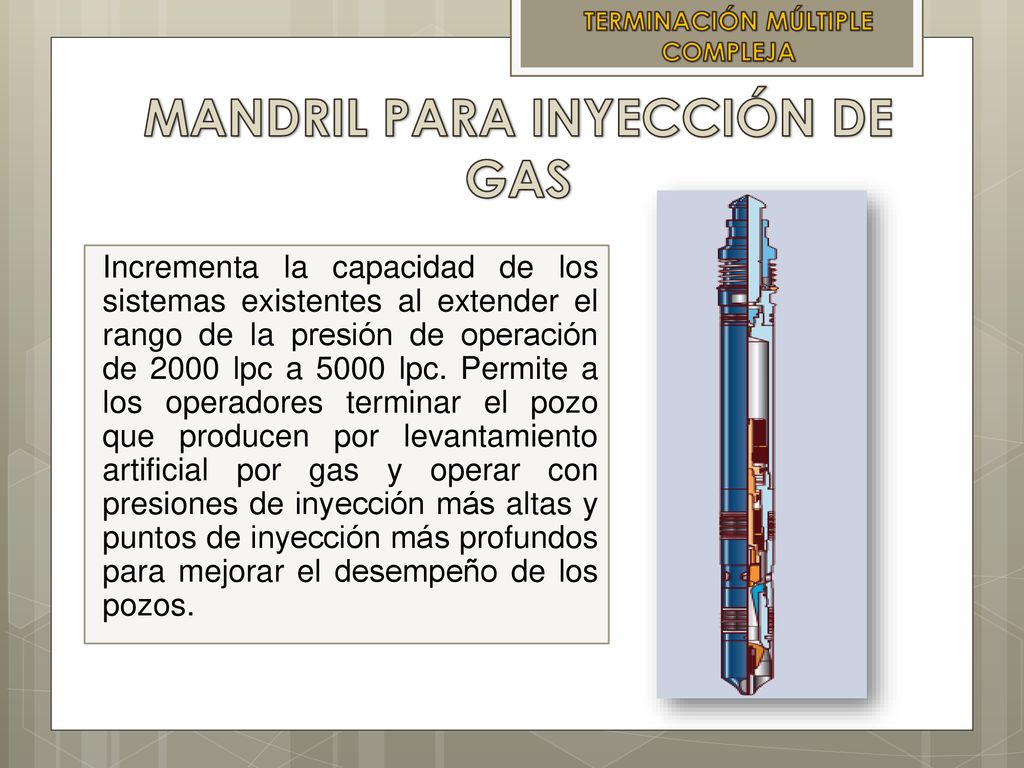

7 MANDRIL PARA INYECCIÓN DE GAS
TERMINACIÓN MÚLTIPLE COMPLEJA MANDRIL PARA INYECCIÓN DE GAS Incrementa la capacidad de los sistemas existentes al extender el rango de la presión de operación de 2000 lpc a 5000 lpc. Permite a los operadores terminar el pozo que producen por levantamiento artificial por gas y operar con presiones de inyección más altas y puntos de inyección más profundos para mejorar el desempeño de los pozos.

8 TERMINACIÓN MÚLTIPLE COMPLEJA

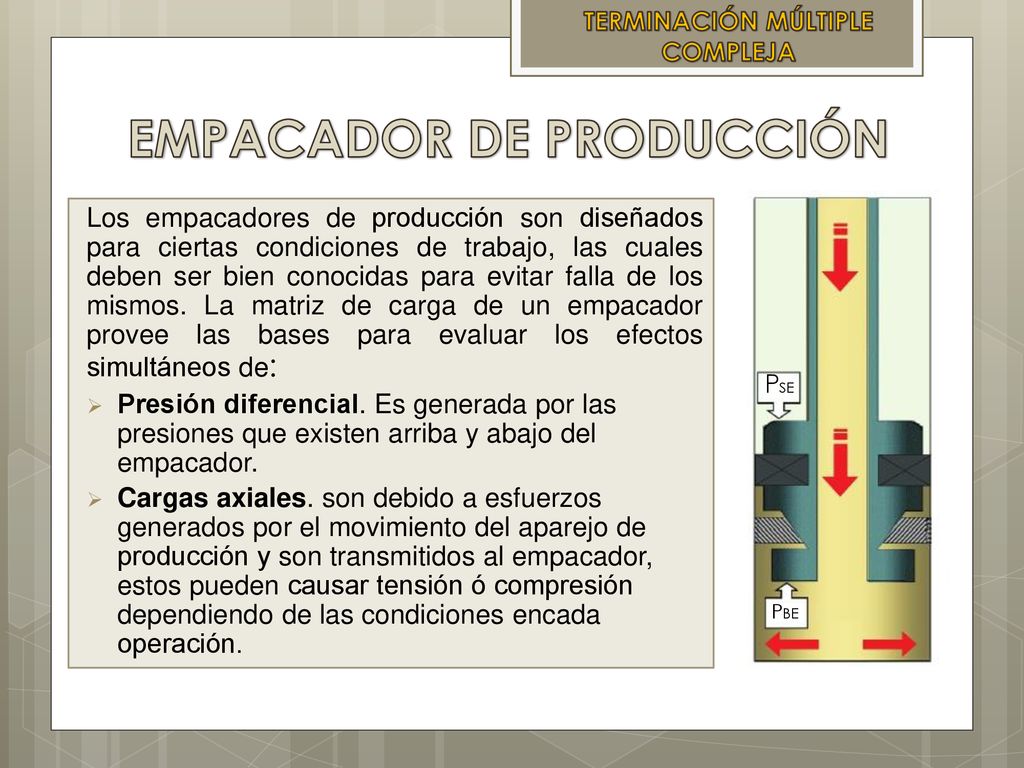

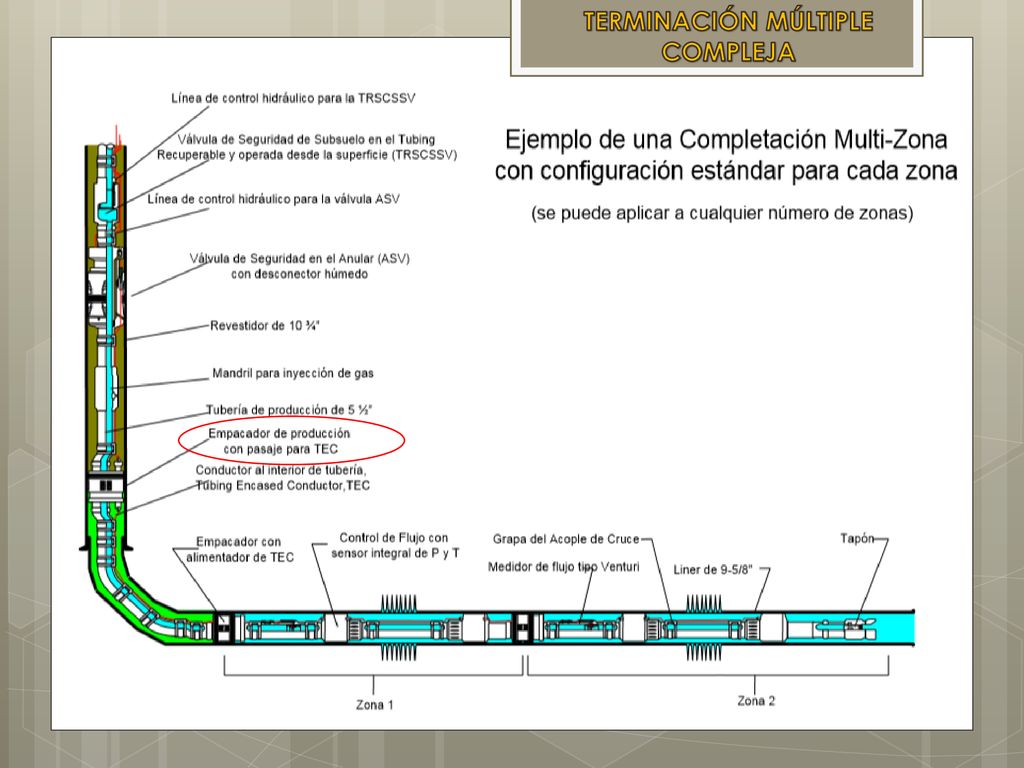

9 EMPACADOR DE PRODUCCIÓN
TERMINACIÓN MÚLTIPLE COMPLEJA EMPACADOR DE PRODUCCIÓN Los empacadores de producción son diseñados para ciertas condiciones de trabajo, las cuales deben ser bien conocidas para evitar falla de los mismos. La matriz de carga de un empacador provee las bases para evaluar los efectos simultáneos de: Presión diferencial. Es generada por las presiones que existen arriba y abajo del empacador. Cargas axiales. son debido a esfuerzos generados por el movimiento del aparejo de producción y son transmitidos al empacador, estos pueden causar tensión ó compresión dependiendo de las condiciones encada operación. PSE PBE

10 TERMINACIÓN MÚLTIPLE COMPLEJA

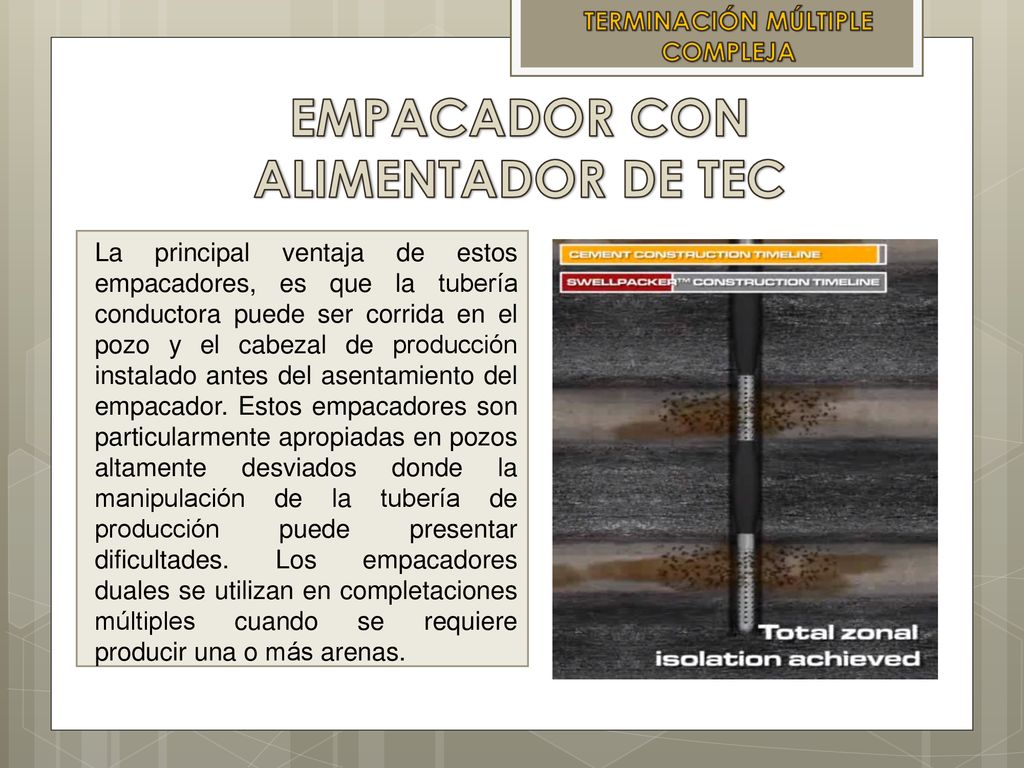

11 EMPACADOR CON ALIMENTADOR DE TEC
TERMINACIÓN MÚLTIPLE COMPLEJA EMPACADOR CON ALIMENTADOR DE TEC La principal ventaja de estos empacadores, es que la tubería conductora puede ser corrida en el pozo y el cabezal de producción instalado antes del asentamiento del empacador. Estos empacadores son particularmente apropiadas en pozos altamente desviados donde la manipulación de la tubería de producción puede presentar dificultades. Los empacadores duales se utilizan en completaciones múltiples cuando se requiere producir una o más arenas.

12 TERMINACIÓN MÚLTIPLE COMPLEJA

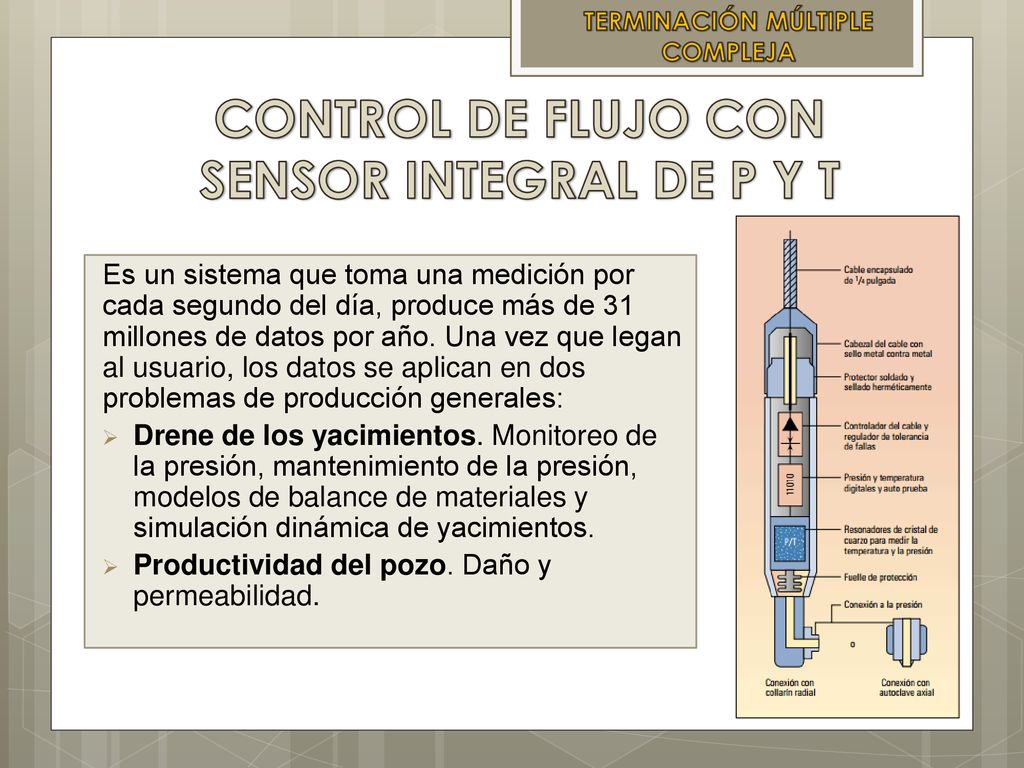

13 CONTROL DE FLUJO CON SENSOR INTEGRAL DE P Y T
TERMINACIÓN MÚLTIPLE COMPLEJA CONTROL DE FLUJO CON SENSOR INTEGRAL DE P Y T Es un sistema que toma una medición por cada segundo del día, produce más de 31 millones de datos por año. Una vez que legan al usuario, los datos se aplican en dos problemas de producción generales: Drene de los yacimientos. Monitoreo de la presión, mantenimiento de la presión, modelos de balance de materiales y simulación dinámica de yacimientos. Productividad del pozo. Daño y permeabilidad.

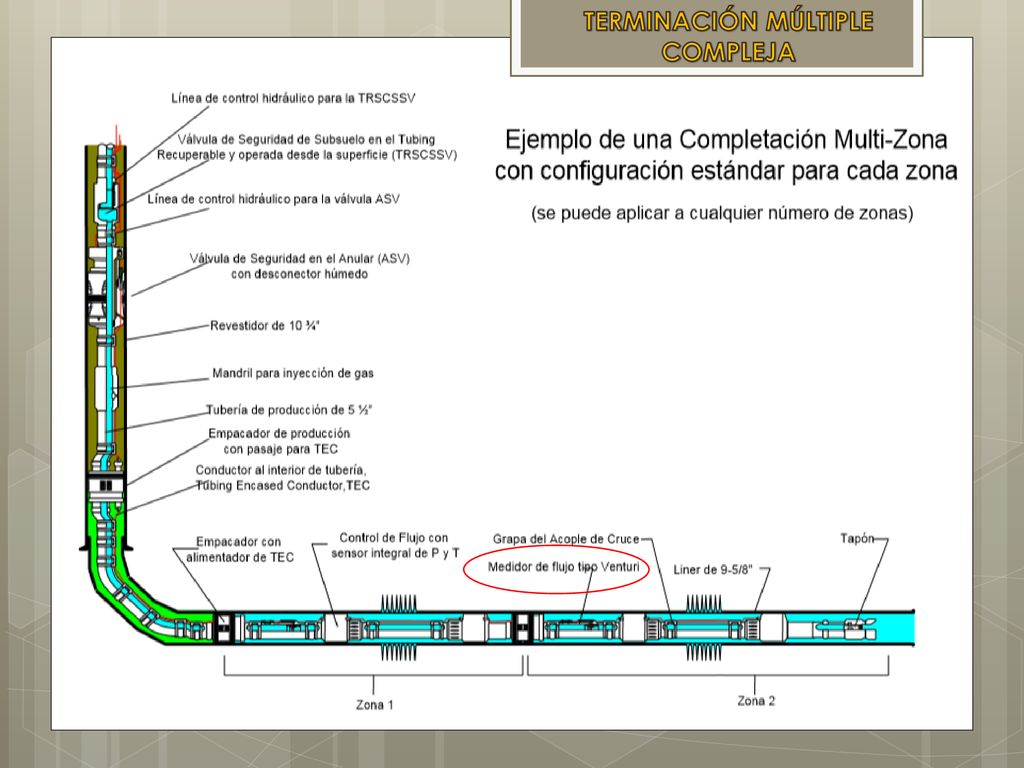

14 TERMINACIÓN MÚLTIPLE COMPLEJA

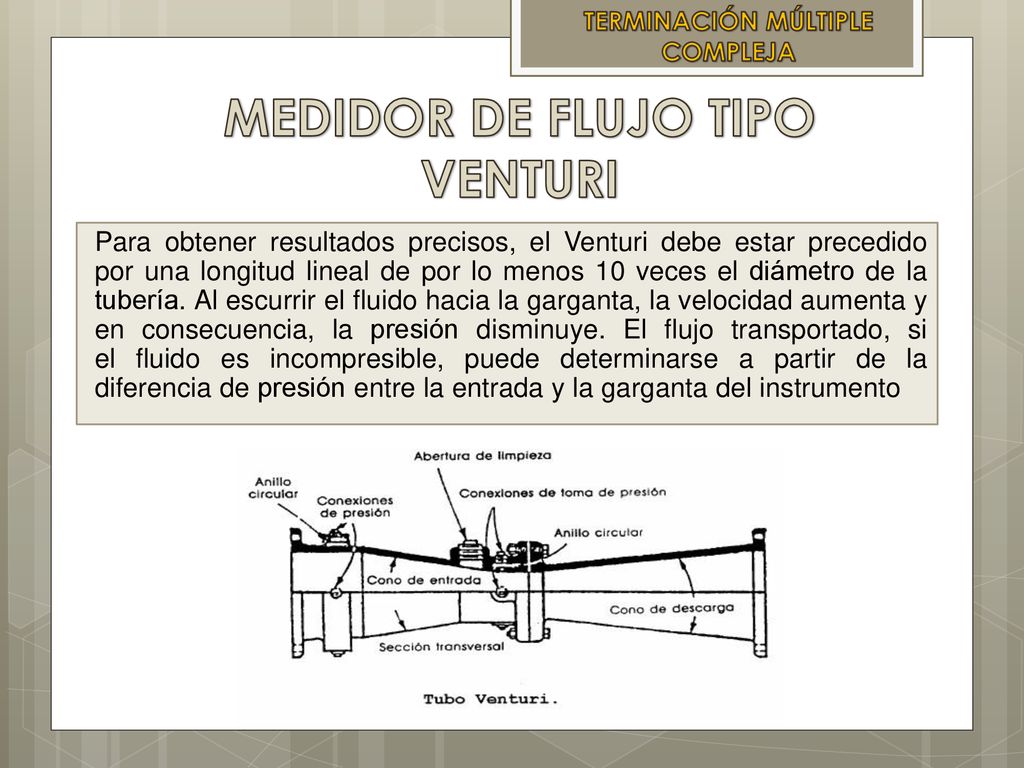

15 MEDIDOR DE FLUJO TIPO VENTURI
TERMINACIÓN MÚLTIPLE COMPLEJA MEDIDOR DE FLUJO TIPO VENTURI Para obtener resultados precisos, el Venturi debe estar precedido por una longitud lineal de por lo menos 10 veces el diámetro de la tubería. Al escurrir el fluido hacia la garganta, la velocidad aumenta y en consecuencia, la presión disminuye. El flujo transportado, si el fluido es incompresible, puede determinarse a partir de la diferencia de presión entre la entrada y la garganta del instrumento

16 TERMINACIÓN MÚLTIPLE COMPLEJA

17 TERMINACIÓN MÚLTIPLE COMPLEJA

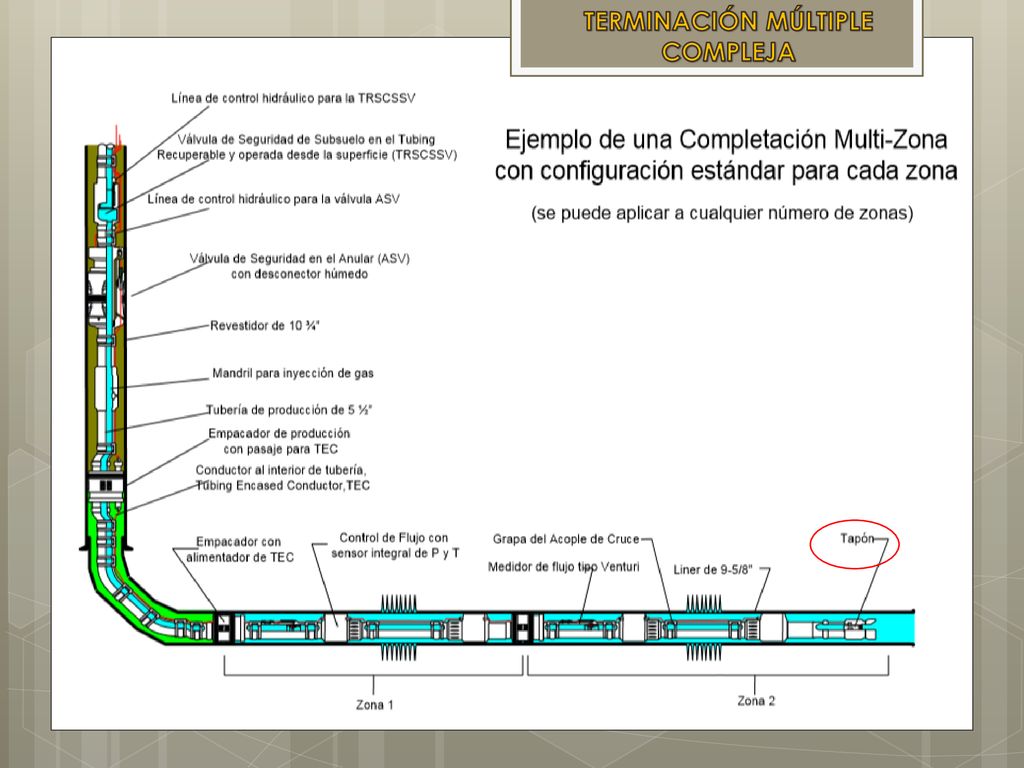

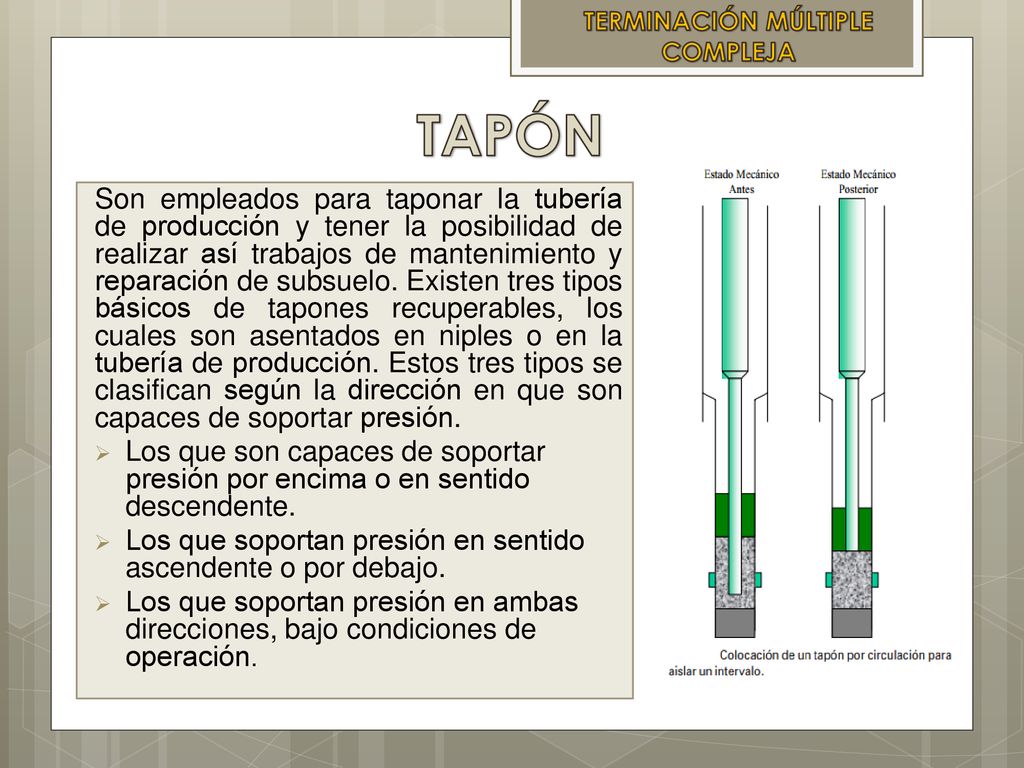

TAPÓN Son empleados para taponar la tubería de producción y tener la posibilidad de realizar así trabajos de mantenimiento y reparación de subsuelo. Existen tres tipos básicos de tapones recuperables, los cuales son asentados en niples o en la tubería de producción. Estos tres tipos se clasifican según la dirección en que son capaces de soportar presión. Los que son capaces de soportar presión por encima o en sentido descendente. Los que soportan presión en sentido ascendente o por debajo. Los que soportan presión en ambas direcciones, bajo condiciones de operación.
