CAPACITACIÒN LABORATORIO NORMAS INVIAS -2013 ING. JUDY R. SANCHEZ SALDAÑA UNIVERSIDAD MILITAR NUEVA GRANADA FACULTAD DE EDUCACIÓN A DISTANCIA PROGRAMA DE INGENIERIA CIVIL – IX SEMESTRE NOVIEMBRE DE 2015

2 INV-E DETERMINACION EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE SUELO, ROCA Y MEZCLAS DE SUELO-AGREGADO 1. ¿Para que sirve? Para determinar el contenido de agua que posee un material, puede ser en su estado natural o modificado en el laboratorio. El ensayo se basa en la diferencia de pesos de material húmedo y seco en el horno. Conocer la humedad de un suelo o un material es necesaria dentro de los requisitos para su clasificación y/o caracterización. El contenido de humedad entrega información acerca el comportamiento de un suelo o material. Materiales con altos contenidos de humedad serán mas blandos y menos resistentes. En que materiales: Suelos, materiales granulares como: afirmados, bases y subbases para pavimentos, agregados pétreos para concretos: gravillas y arenas.

3 2. Este ensayo en que casos se requiere?

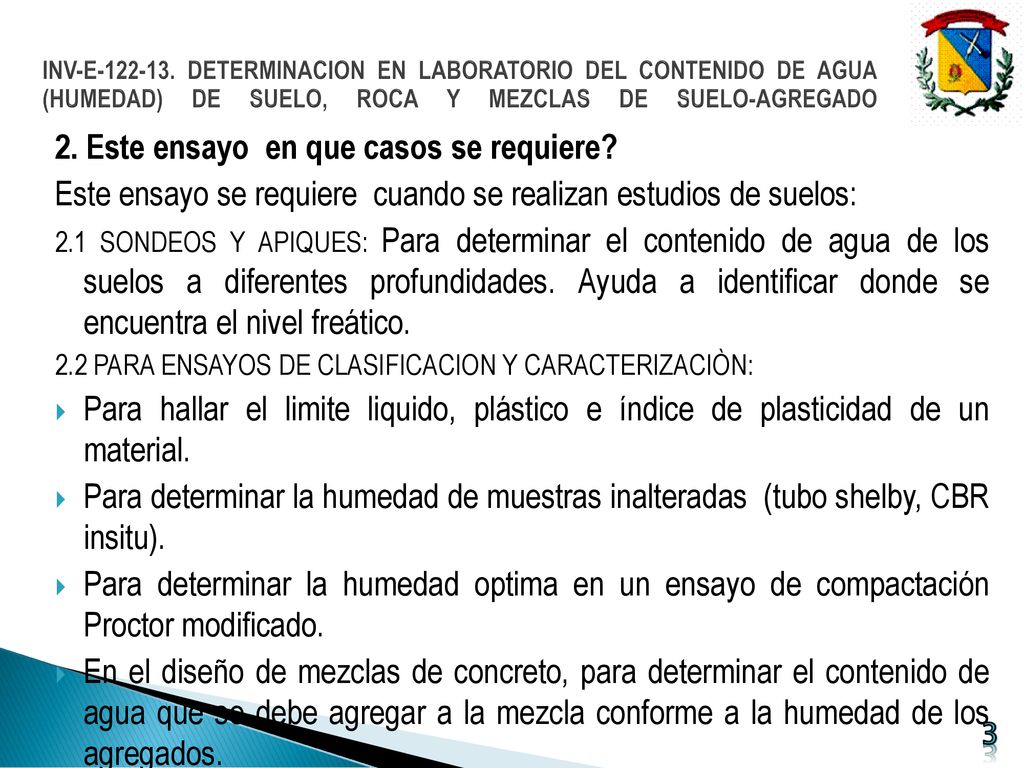

INV-E DETERMINACION EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE SUELO, ROCA Y MEZCLAS DE SUELO-AGREGADO 2. Este ensayo en que casos se requiere? Este ensayo se requiere cuando se realizan estudios de suelos: 2.1 SONDEOS Y APIQUES: Para determinar el contenido de agua de los suelos a diferentes profundidades. Ayuda a identificar donde se encuentra el nivel freático. 2.2 PARA ENSAYOS DE CLASIFICACION Y CARACTERIZACIÒN: Para hallar el limite liquido, plástico e índice de plasticidad de un material. Para determinar la humedad de muestras inalteradas (tubo shelby, CBR insitu). Para determinar la humedad optima en un ensayo de compactación Proctor modificado. En el diseño de mezclas de concreto, para determinar el contenido de agua que se debe agregar a la mezcla conforme a la humedad de los agregados.

4 3. Requisitos del Ensayo:

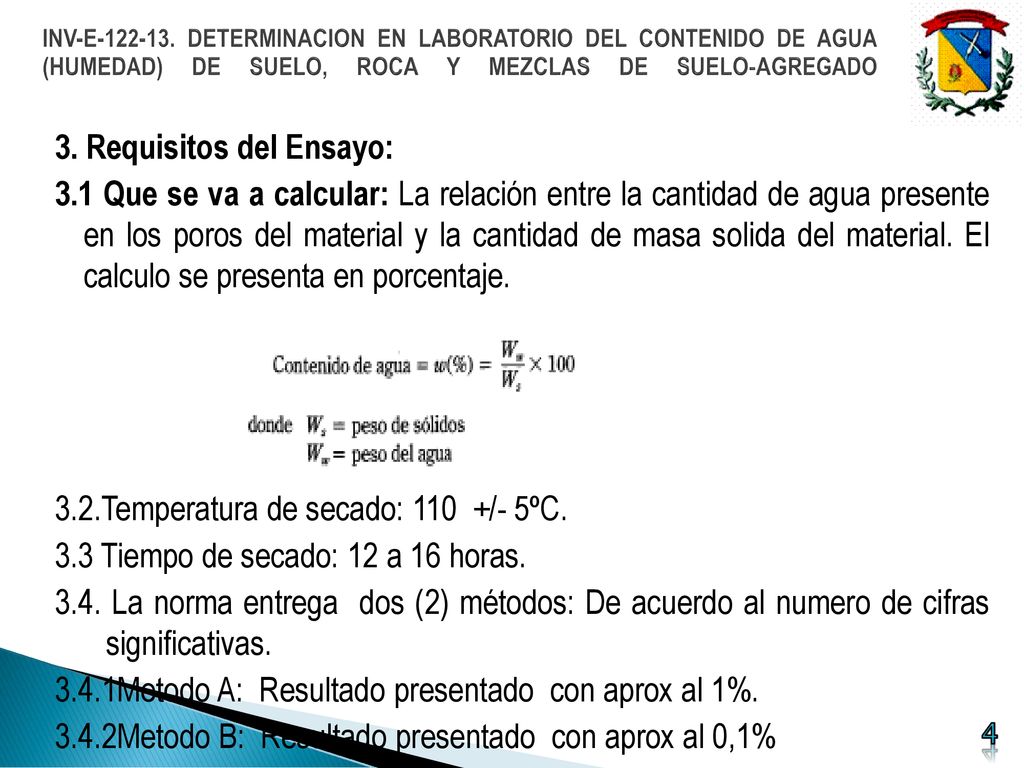

INV-E DETERMINACION EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE SUELO, ROCA Y MEZCLAS DE SUELO-AGREGADO 3. Requisitos del Ensayo: 3.1 Que se va a calcular: La relación entre la cantidad de agua presente en los poros del material y la cantidad de masa solida del material. El calculo se presenta en porcentaje. 3.2.Temperatura de secado: /- 5ºC. 3.3 Tiempo de secado: 12 a 16 horas. 3.4. La norma entrega dos (2) métodos: De acuerdo al numero de cifras significativas. 3.4.1Metodo A: Resultado presentado con aprox al 1%. 3.4.2Metodo B: Resultado presentado con aprox al 0,1%

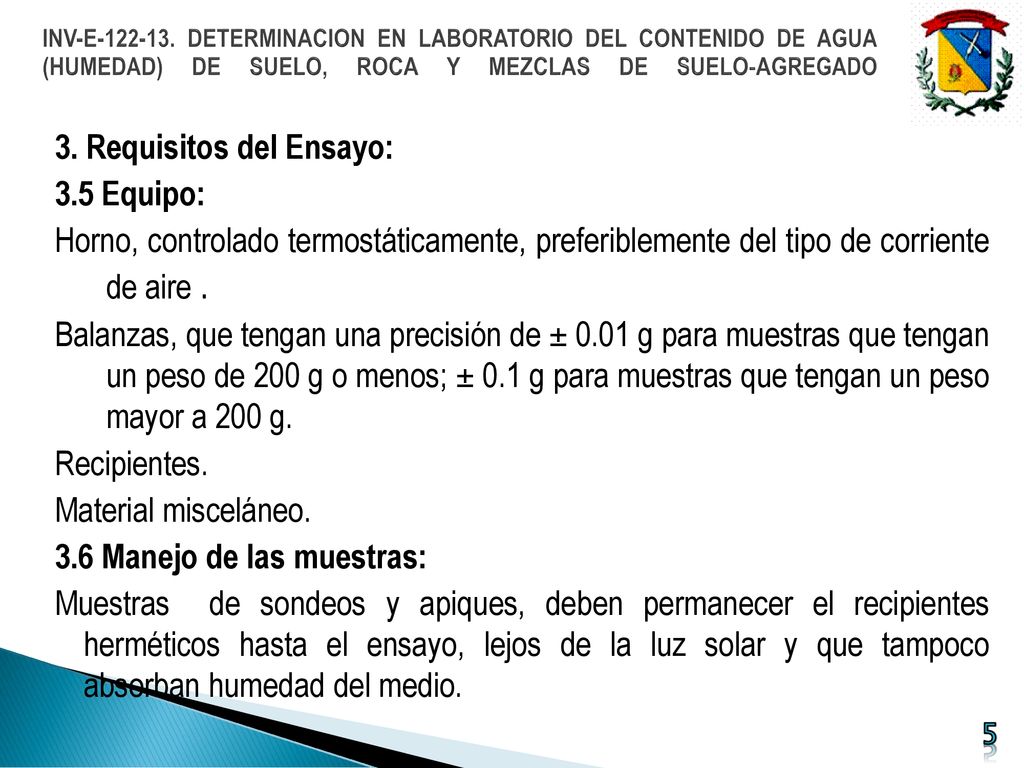

5 INV-E DETERMINACION EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE SUELO, ROCA Y MEZCLAS DE SUELO-AGREGADO 3. Requisitos del Ensayo: 3.5 Equipo: Horno, controlado termostáticamente, preferiblemente del tipo de corriente de aire . Balanzas, que tengan una precisión de ± 0.01 g para muestras que tengan un peso de 200 g o menos; ± 0.1 g para muestras que tengan un peso mayor a 200 g. Recipientes. Material misceláneo. 3.6 Manejo de las muestras: Muestras de sondeos y apiques, deben permanecer el recipientes herméticos hasta el ensayo, lejos de la luz solar y que tampoco absorban humedad del medio.

6 3. Requisitos del Ensayo:

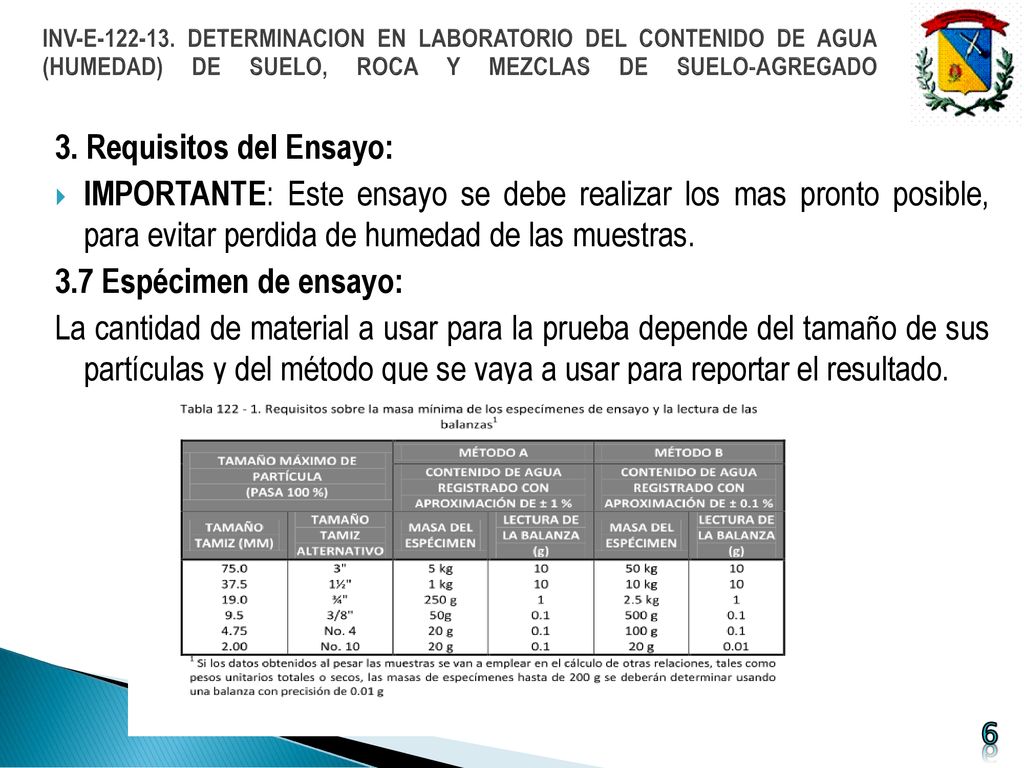

INV-E DETERMINACION EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE SUELO, ROCA Y MEZCLAS DE SUELO-AGREGADO 3. Requisitos del Ensayo: IMPORTANTE: Este ensayo se debe realizar los mas pronto posible, para evitar perdida de humedad de las muestras. 3.7 Espécimen de ensayo: La cantidad de material a usar para la prueba depende del tamaño de sus partículas y del método que se vaya a usar para reportar el resultado.

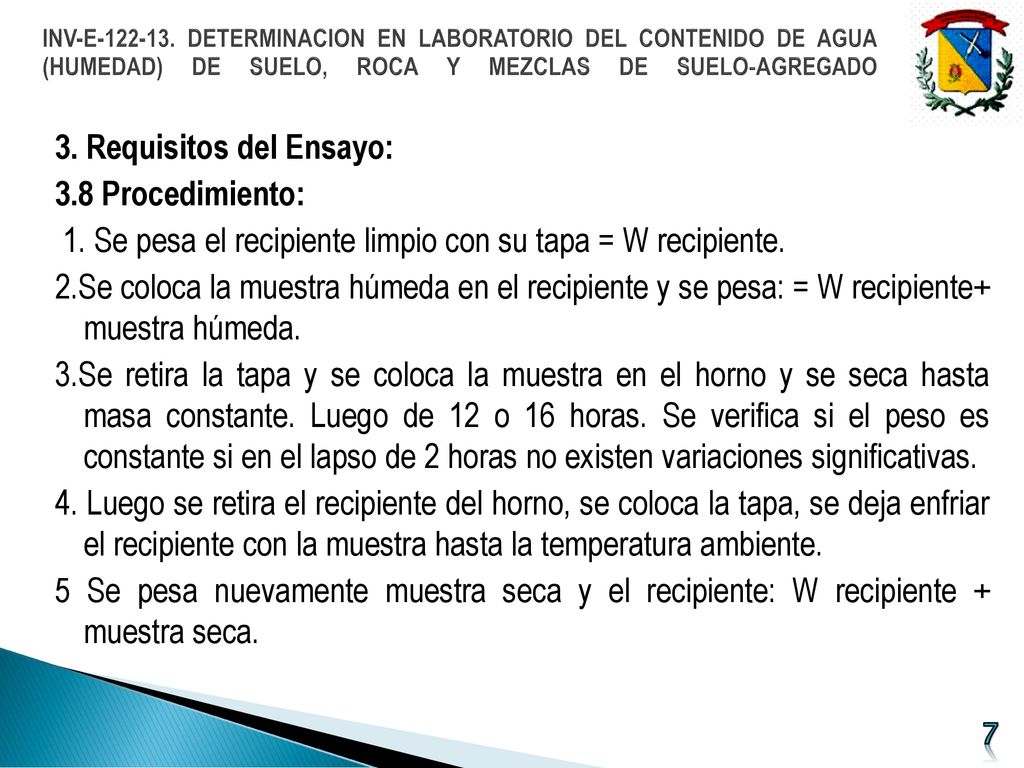

7 INV-E DETERMINACION EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE SUELO, ROCA Y MEZCLAS DE SUELO-AGREGADO 3. Requisitos del Ensayo: 3.8 Procedimiento: 1. Se pesa el recipiente limpio con su tapa = W recipiente. 2.Se coloca la muestra húmeda en el recipiente y se pesa: = W recipiente+ muestra húmeda. 3.Se retira la tapa y se coloca la muestra en el horno y se seca hasta masa constante. Luego de 12 o 16 horas. Se verifica si el peso es constante si en el lapso de 2 horas no existen variaciones significativas. 4. Luego se retira el recipiente del horno, se coloca la tapa, se deja enfriar el recipiente con la muestra hasta la temperatura ambiente. 5 Se pesa nuevamente muestra seca y el recipiente: W recipiente + muestra seca.

8 3. Requisitos del Ensayo: 3.9 Cálculos
INV-E DETERMINACION EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE SUELO, ROCA Y MEZCLAS DE SUELO-AGREGADO 3. Requisitos del Ensayo: 3.9 Cálculos w = Contenido de agua % W1= Peso del recipiente y del espécimen húmedo, g. W2= Peso del recipiente y del espécimen seco, g. Wc= Peso del recipiente, g. Ww= Peso del agua, g, y Ws= Peso de las partículas sólidas, g.

9 INV-E DETERMINACION DEL LIMITE LIQUIDO DE LOS SUELOS INV-E LIMITE PLASTICO E INDICE DE PLASTICIDAD DE LOS SUELOS 1. ¿Para que sirve? Mira el comportamiento del material fino de un suelo , en diferentes condiciones de humedad. Mide el grado de consistencia de los suelos plásticos. Si un material fino se mezcla con una cantidad excesiva de agua este puede comportarse como semilíquido, pero si el contenido de agua es mínimo el suelo puede comportarse de forma plástica, semisólido o solido. Límite líquido: de un suelo es el contenido de humedad expresado en porcentaje, cuando éste se halla en el límite entre el estado líquido y el estado plástico. Límite plastico: de un suelo es el contenido de humedad expresado en porcentaje, cuando éste se halla en el límite entre el estado plastico y el estado semisolido. En que materiales: Suelos arcillosos, limos, materiales granulares como: afirmados, bases y subbases para pavimentos tamizados por el No 40 (425 micras).

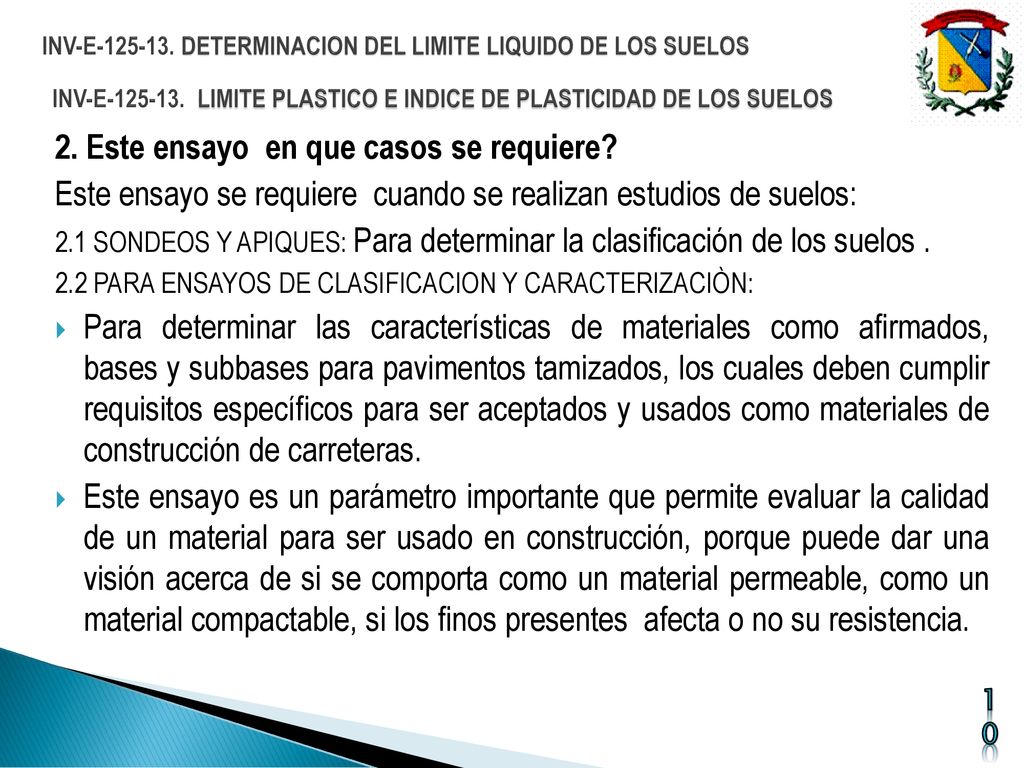

10 2. Este ensayo en que casos se requiere?
INV-E DETERMINACION DEL LIMITE LIQUIDO DE LOS SUELOS INV-E LIMITE PLASTICO E INDICE DE PLASTICIDAD DE LOS SUELOS 2. Este ensayo en que casos se requiere? Este ensayo se requiere cuando se realizan estudios de suelos: 2.1 SONDEOS Y APIQUES: Para determinar la clasificación de los suelos . 2.2 PARA ENSAYOS DE CLASIFICACION Y CARACTERIZACIÒN: Para determinar las características de materiales como afirmados, bases y subbases para pavimentos tamizados, los cuales deben cumplir requisitos específicos para ser aceptados y usados como materiales de construcción de carreteras. Este ensayo es un parámetro importante que permite evaluar la calidad de un material para ser usado en construcción, porque puede dar una visión acerca de si se comporta como un material permeable, como un material compactable, si los finos presentes afecta o no su resistencia.
