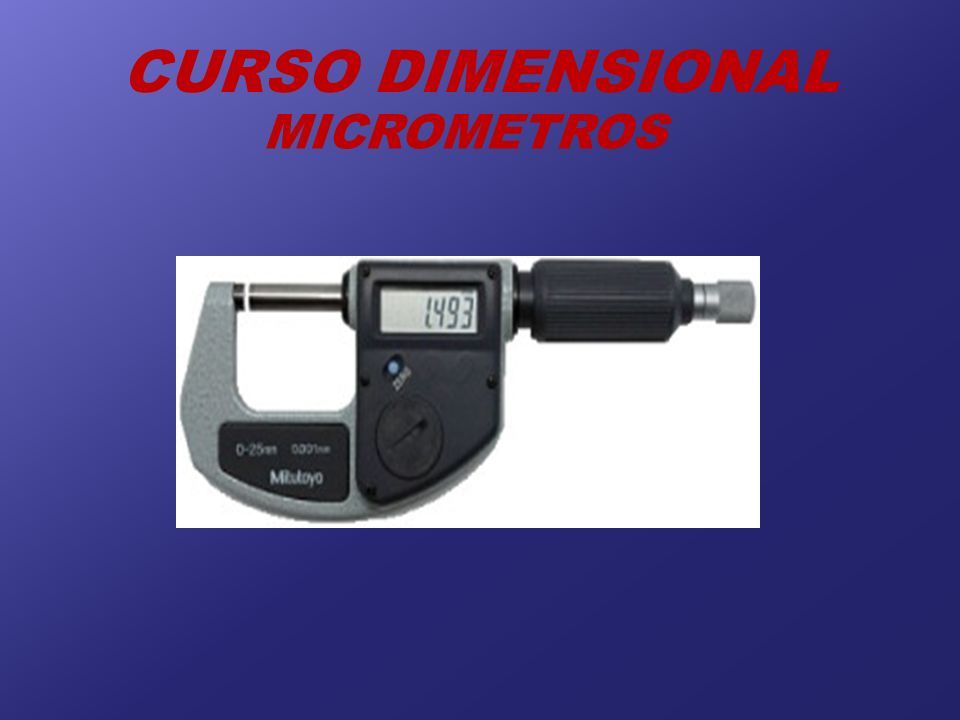

1 CURSO DIMENSIONAL MICROMETROS

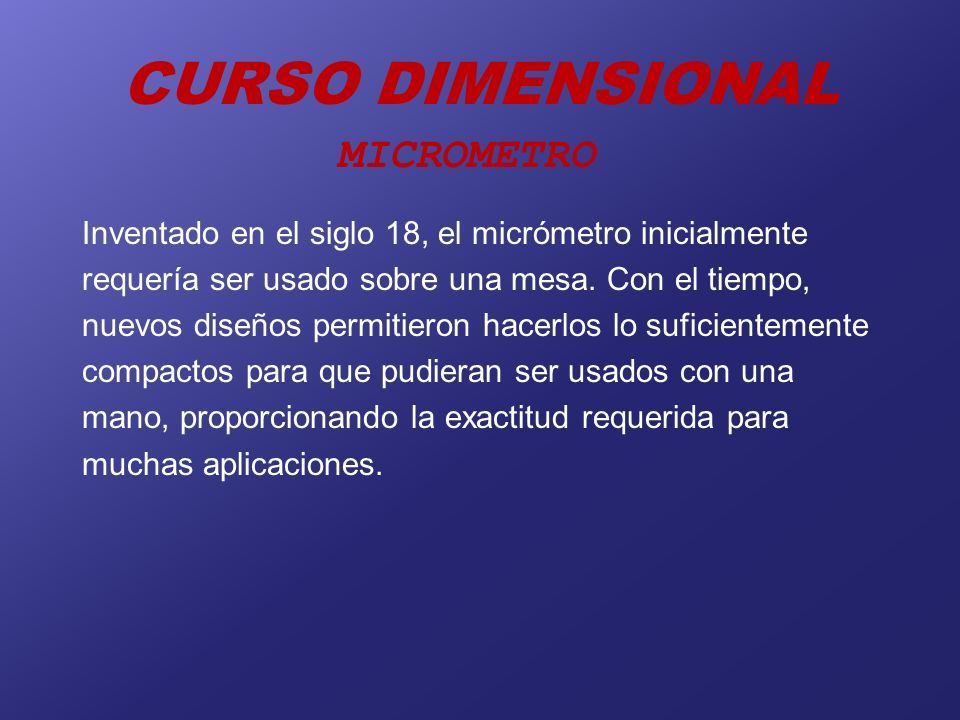

2 CURSO DIMENSIONAL MICROMETRO Inventado en el siglo 18, el micrómetro inicialmente requería ser usado sobre una mesa. Con el tiempo, nuevos diseños permitieron hacerlos lo suficientemente compactos para que pudieran ser usados con una mano, proporcionando la exactitud requerida para muchas aplicaciones.

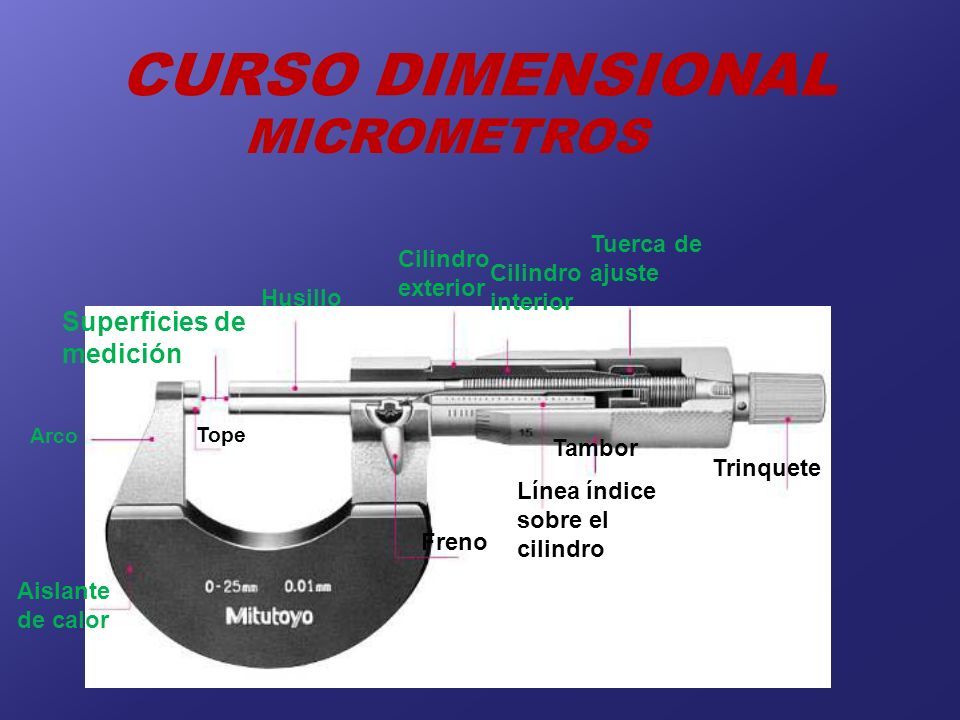

3 CURSO DIMENSIONAL MICROMETROS Arco Superficies de medición Husillo Tope Cilindro exterior Cilindro interior Tuerca de ajuste Trinquete Tambor Freno Aislante de calor Línea índice sobre el cilindro

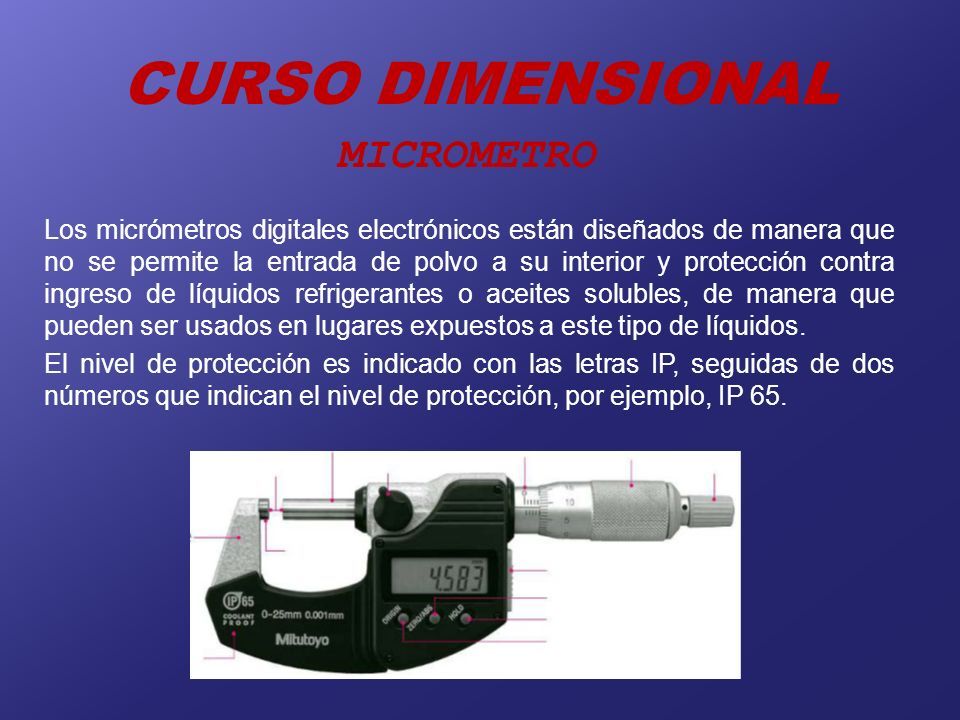

4 CURSO DIMENSIONAL MICROMETRO Los micrómetros digitales electrónicos están diseñados de manera que no se permite la entrada de polvo a su interior y protección contra ingreso de líquidos refrigerantes o aceites solubles, de manera que pueden ser usados en lugares expuestos a este tipo de líquidos. El nivel de protección es indicado con las letras IP, seguidas de dos números que indican el nivel de protección, por ejemplo, IP 65.

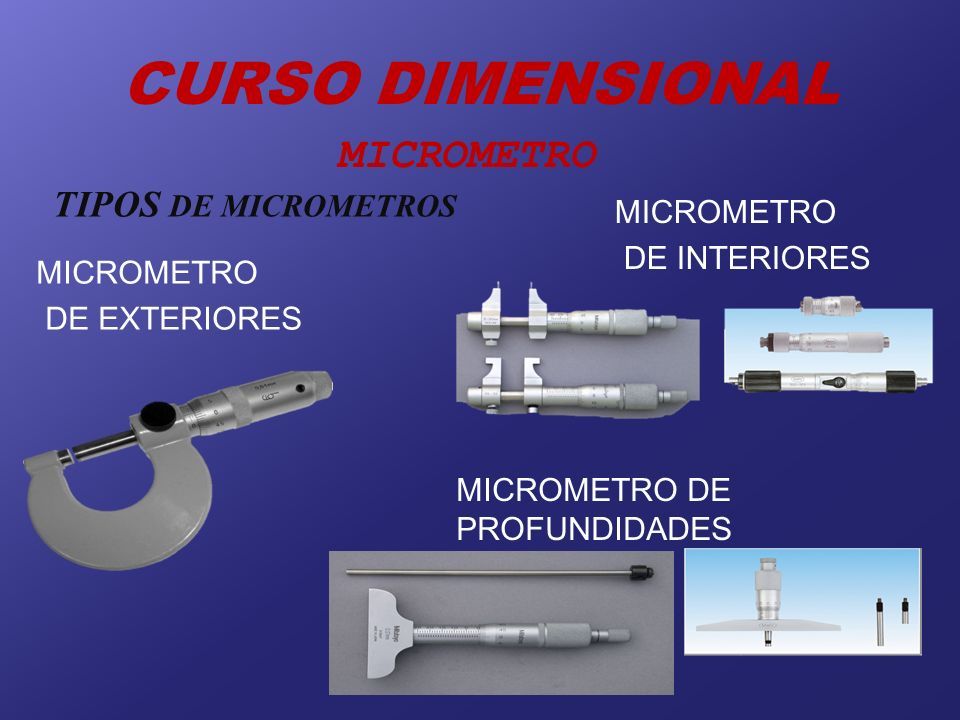

5 CURSO DIMENSIONAL MICROMETRO DE EXTERIORES MICROMETRO DE INTERIORES TIPOS DE MICROMETROS MICROMETRO DE PROFUNDIDADES

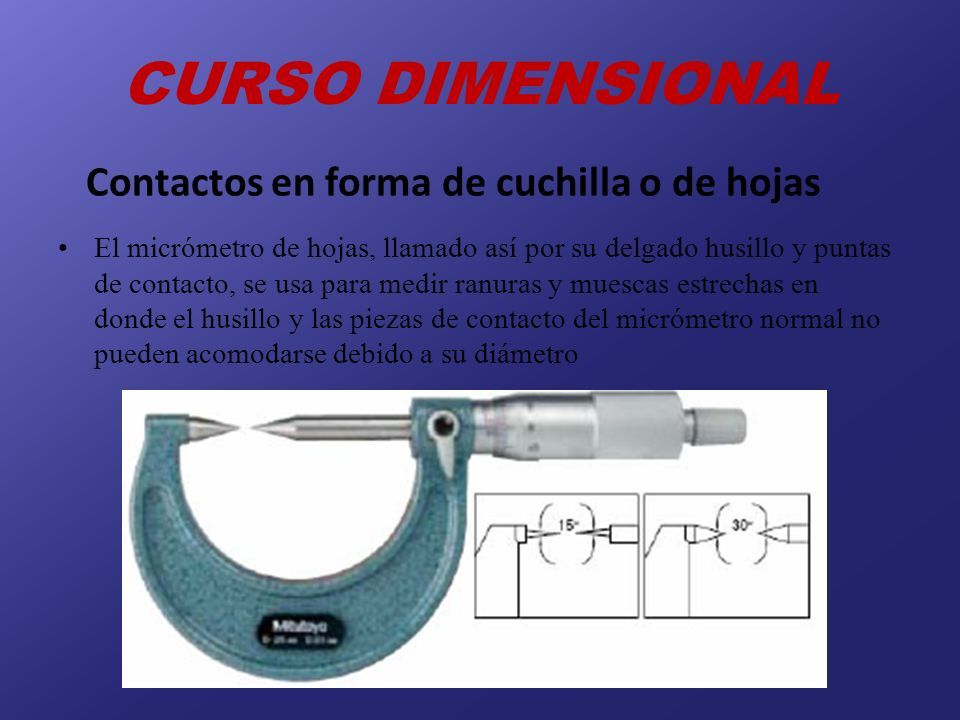

6 Contactos en forma de cuchilla o de hojas El micrómetro de hojas, llamado así por su delgado husillo y puntas de contacto, se usa para medir ranuras y muescas estrechas en donde el husillo y las piezas de contacto del micrómetro normal no pueden acomodarse debido a su diámetro CURSO DIMENSIONAL

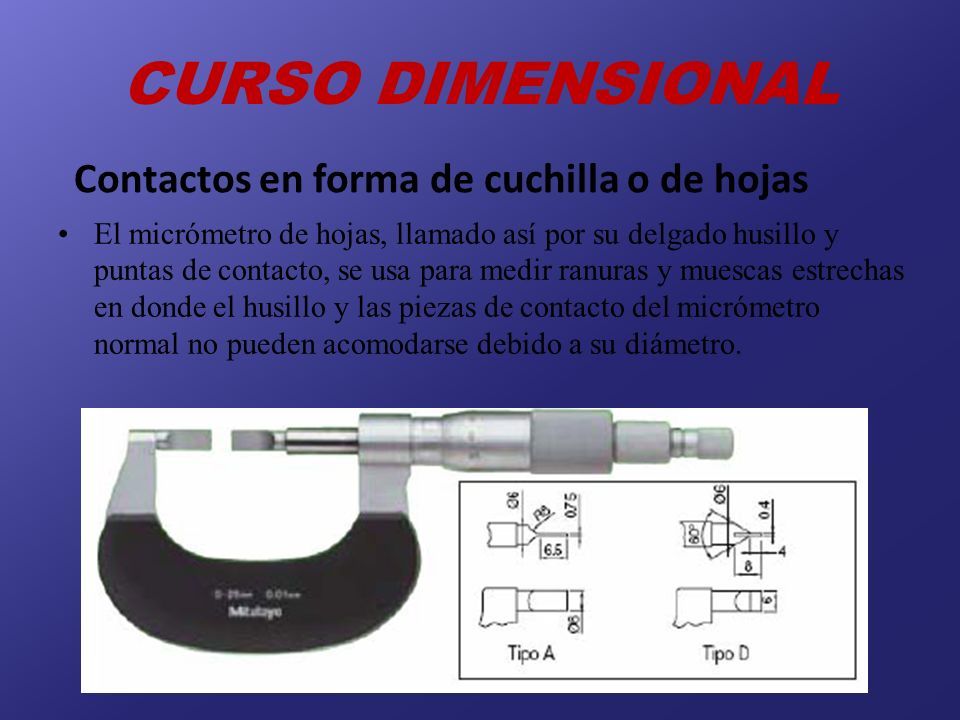

7 Contactos en forma de cuchilla o de hojas El micrómetro de hojas, llamado así por su delgado husillo y puntas de contacto, se usa para medir ranuras y muescas estrechas en donde el husillo y las piezas de contacto del micrómetro normal no pueden acomodarse debido a su diámetro. CURSO DIMENSIONAL

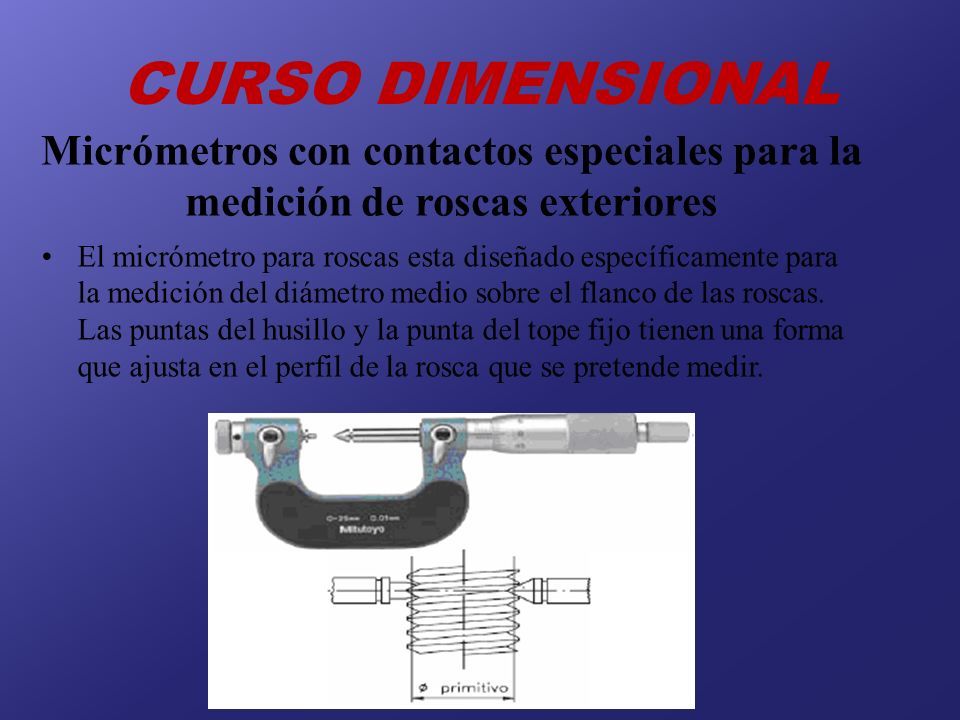

8 Micrómetros con contactos especiales para la medición de roscas exteriores El micrómetro para roscas esta diseñado específicamente para la medición del diámetro medio sobre el flanco de las roscas. Las puntas del husillo y la punta del tope fijo tienen una forma que ajusta en el perfil de la rosca que se pretende medir. CURSO DIMENSIONAL

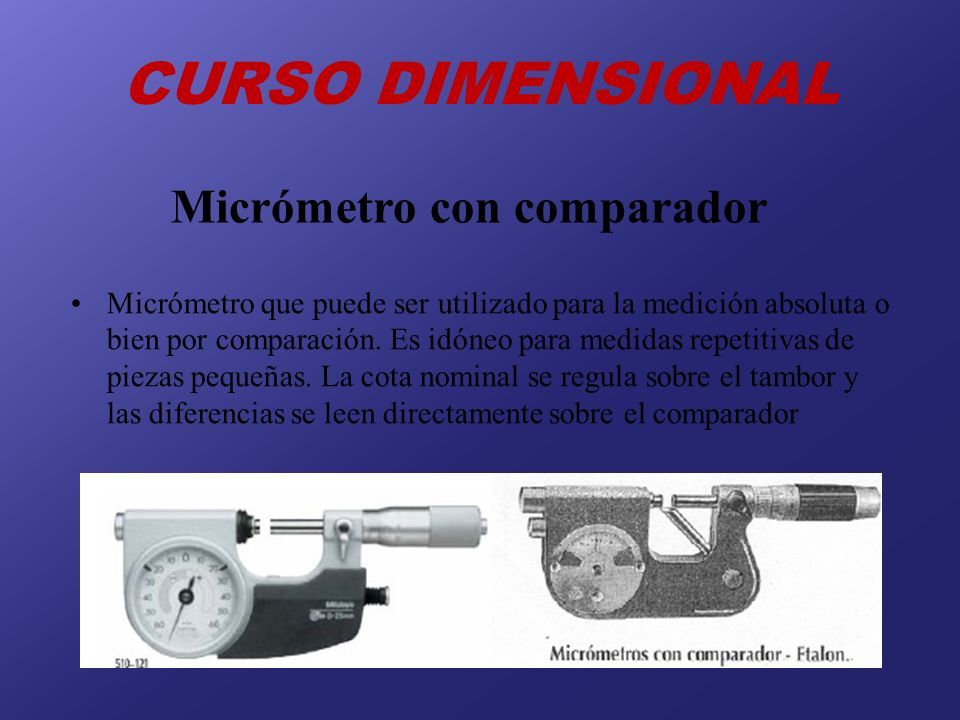

9 Micrómetro con comparador Micrómetro que puede ser utilizado para la medición absoluta o bien por comparación. Es idóneo para medidas repetitivas de piezas pequeñas. La cota nominal se regula sobre el tambor y las diferencias se leen directamente sobre el comparador CURSO DIMENSIONAL

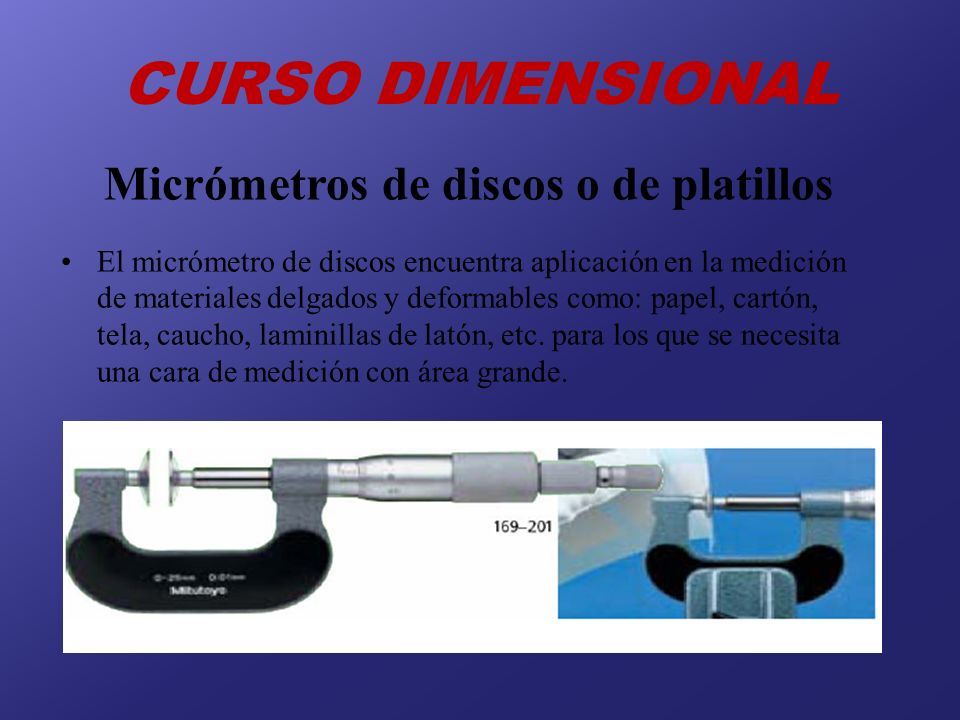

10 Micrómetros de discos o de platillos El micrómetro de discos encuentra aplicación en la medición de materiales delgados y deformables como: papel, cartón, tela, caucho, laminillas de latón, etc. para los que se necesita una cara de medición con área grande. CURSO DIMENSIONAL

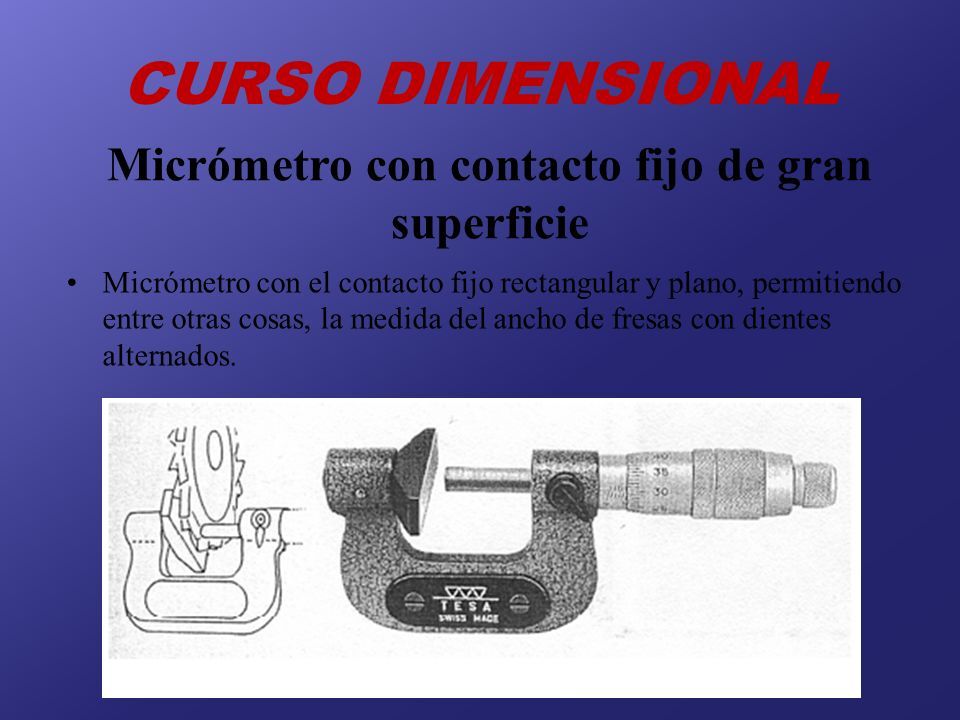

11 Micrómetro con contacto fijo de gran superficie Micrómetro con el contacto fijo rectangular y plano, permitiendo entre otras cosas, la medida del ancho de fresas con dientes alternados. CURSO DIMENSIONAL

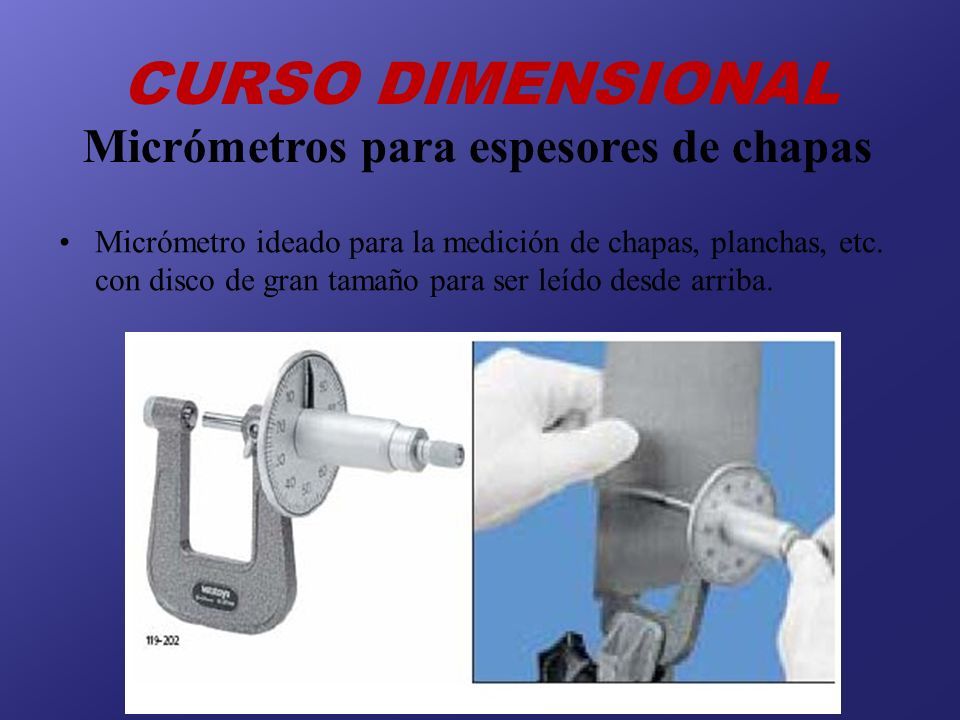

12 Micrómetros para espesores de chapas Micrómetro ideado para la medición de chapas, planchas, etc. con disco de gran tamaño para ser leído desde arriba. CURSO DIMENSIONAL

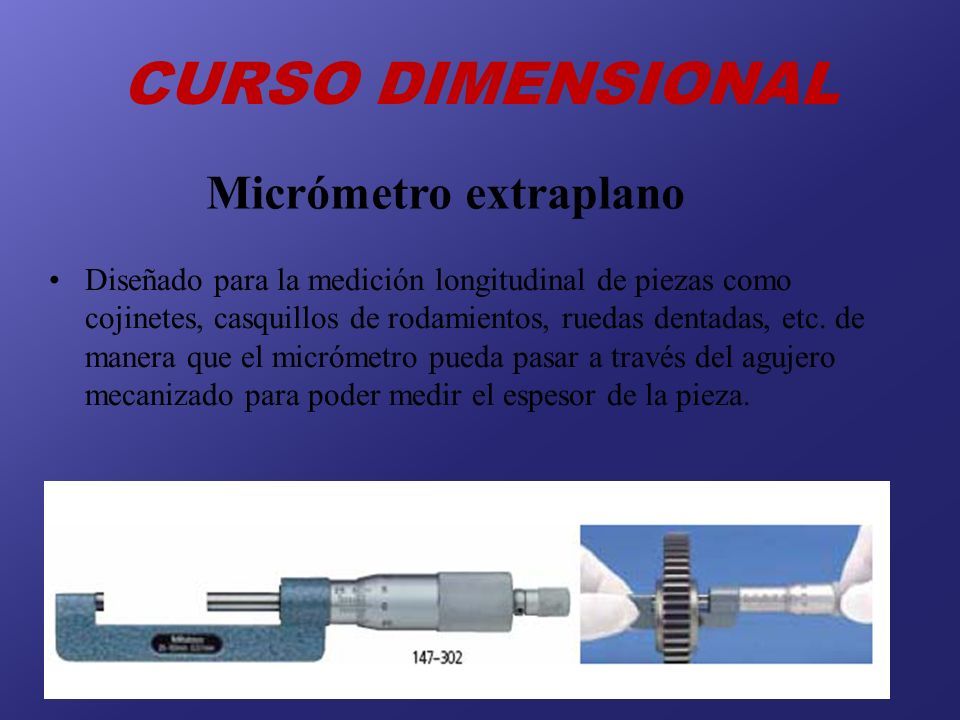

13 Micrómetro extraplano Diseñado para la medición longitudinal de piezas como cojinetes, casquillos de rodamientos, ruedas dentadas, etc. de manera que el micrómetro pueda pasar a través del agujero mecanizado para poder medir el espesor de la pieza. CURSO DIMENSIONAL

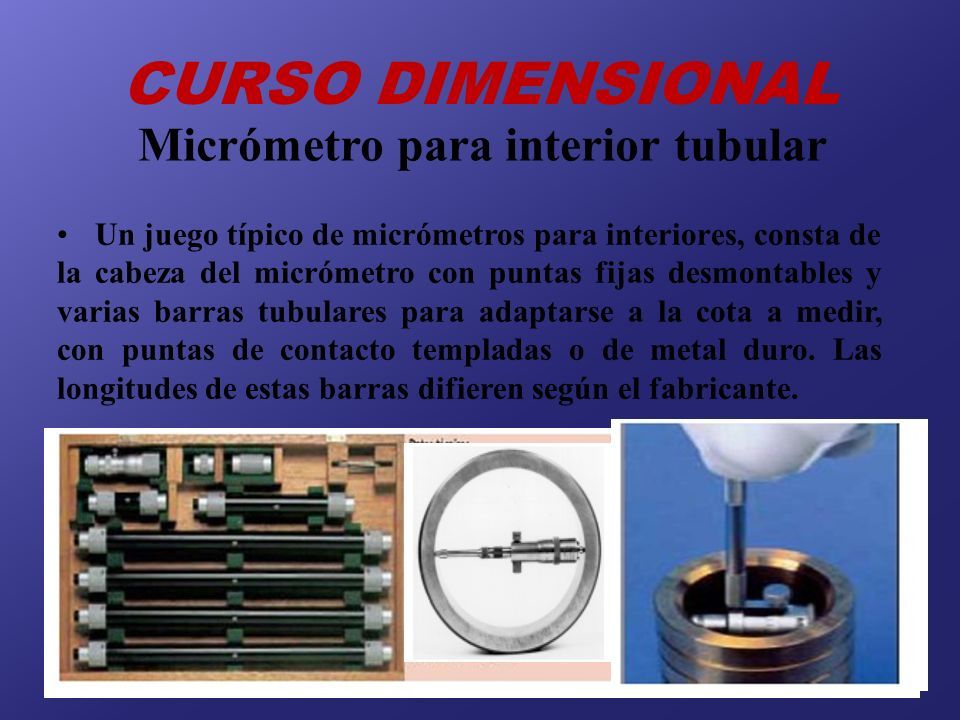

14 Micrómetro para interior tubular Un juego típico de micrómetros para interiores, consta de la cabeza del micrómetro con puntas fijas desmontables y varias barras tubulares para adaptarse a la cota a medir, con puntas de contacto templadas o de metal duro. Las longitudes de estas barras difieren según el fabricante. CURSO DIMENSIONAL

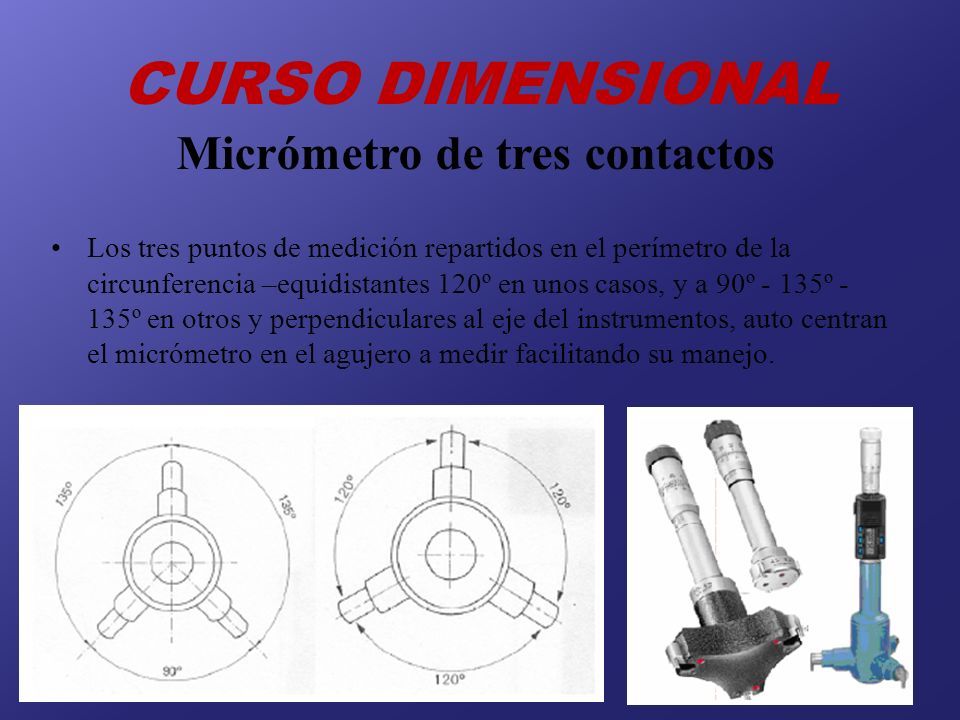

15 Los tres puntos de medición repartidos en el perímetro de la circunferencia –equidistantes 120º en unos casos, y a 90º - 135º - 135º en otros y perpendiculares al eje del instrumentos, auto centran el micrómetro en el agujero a medir facilitando su manejo. Micrómetro de tres contactos CURSO DIMENSIONAL

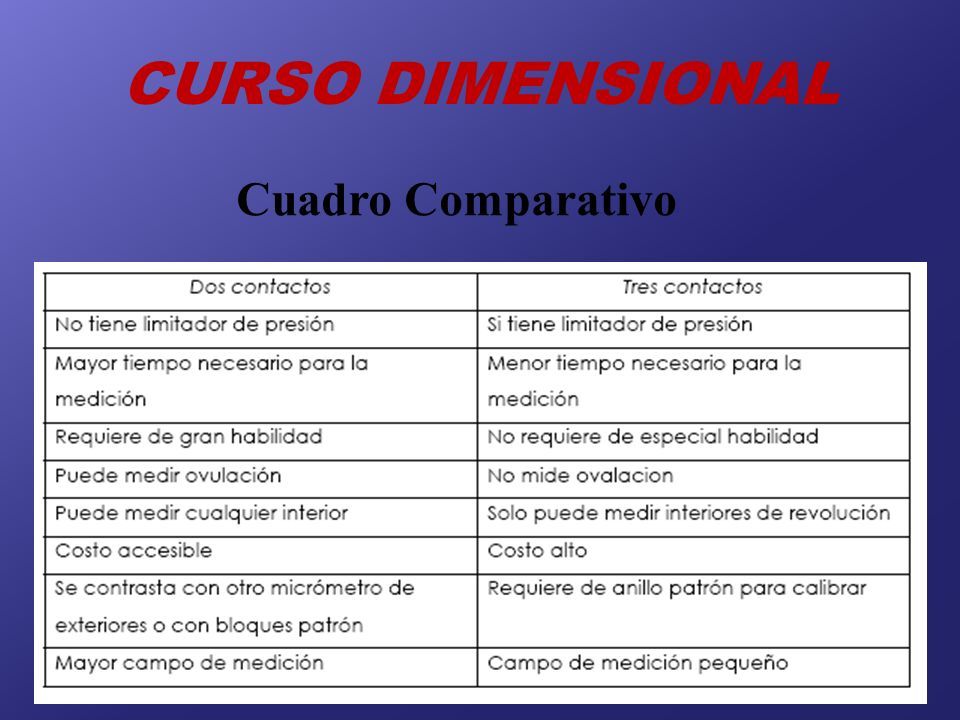

16 Cuadro Comparativo CURSO DIMENSIONAL

17 1.Limpiar el instrumento y la pieza a medir 2.Accionar el limitador de presión hasta que el instrumento quede sujeto en el interior de la pieza. Si al intentar moverlo ligeramente se suelta, volver a accionar el limitador de presión hasta obtener el correcto centrado del instrumento. 3.Sin sacar el micrómetro de la pieza, efectuar la lectura de la medida. Recordar el sentido de graduación tanto de la regla como del tambor. 4.Una vez realizada la lectura, girar el tambor en sentido anti-horario hasta soltar el micrómetro, guardar el instrumento en su estuche. Proceso de medición CURSO DIMENSIONAL

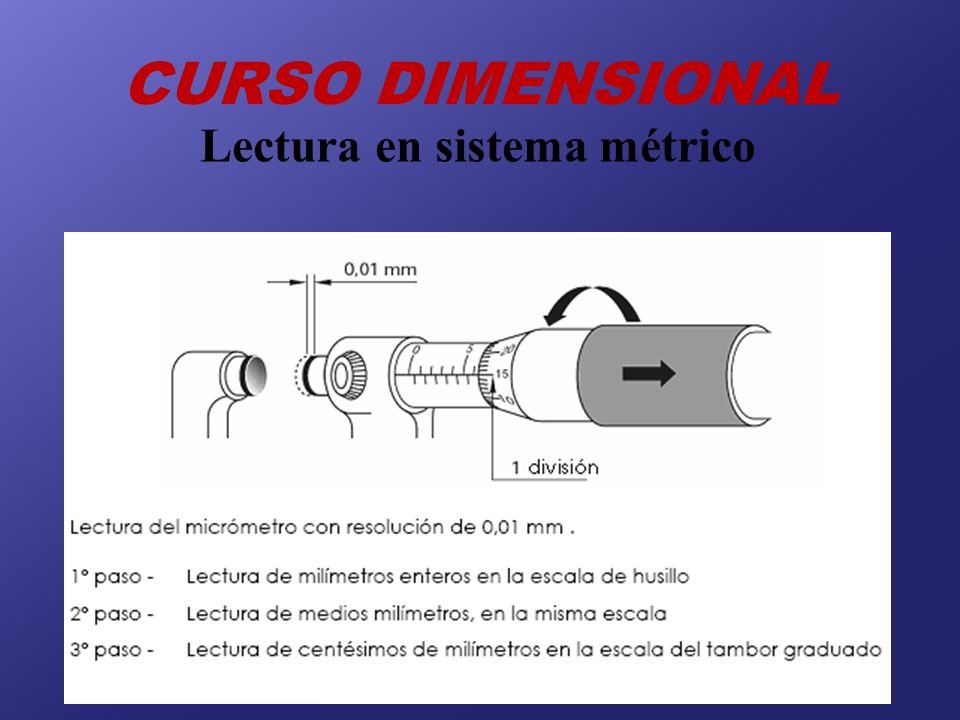

18 Lectura en sistema métrico CURSO DIMENSIONAL

19 Lectura en sistema métrico CURSO DIMENSIONAL

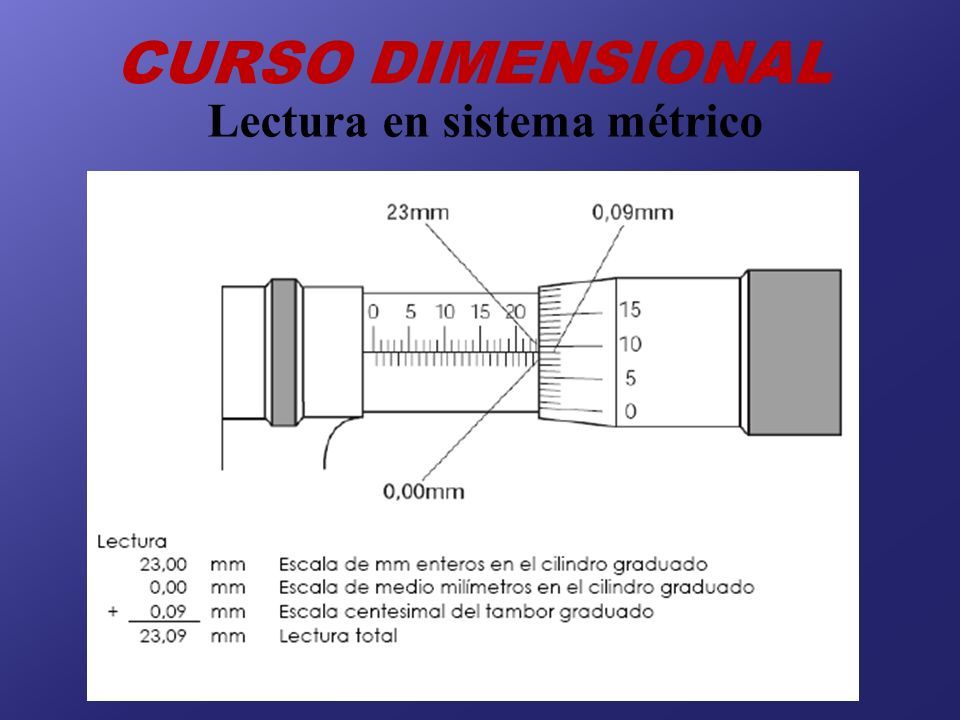

20 Lectura en sistema métrico CURSO DIMENSIONAL

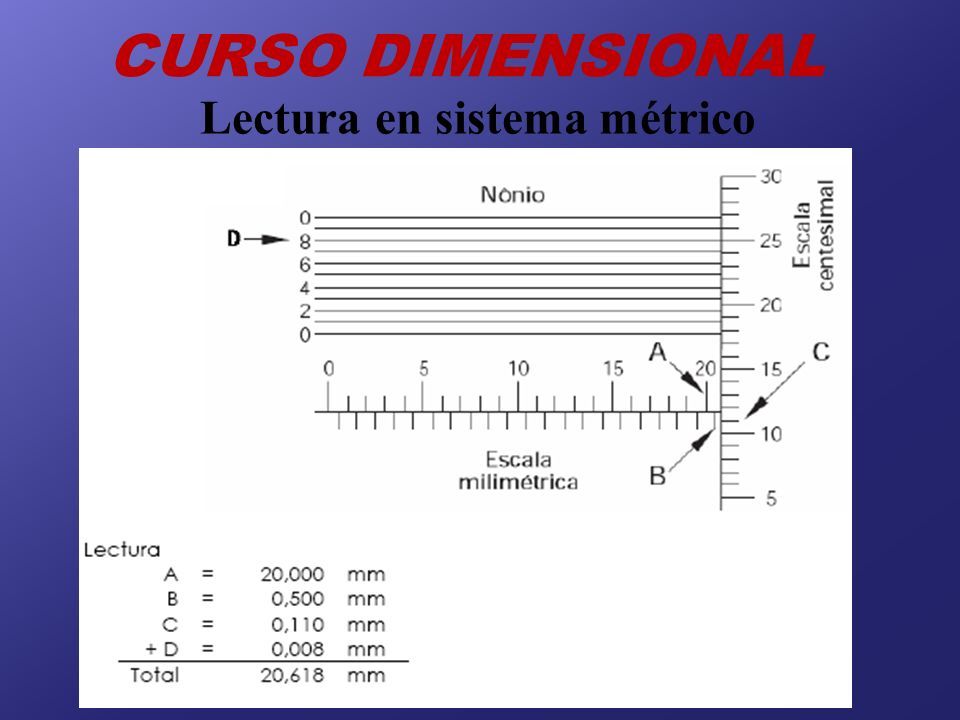

21 Lectura en sistema métrico CURSO DIMENSIONAL

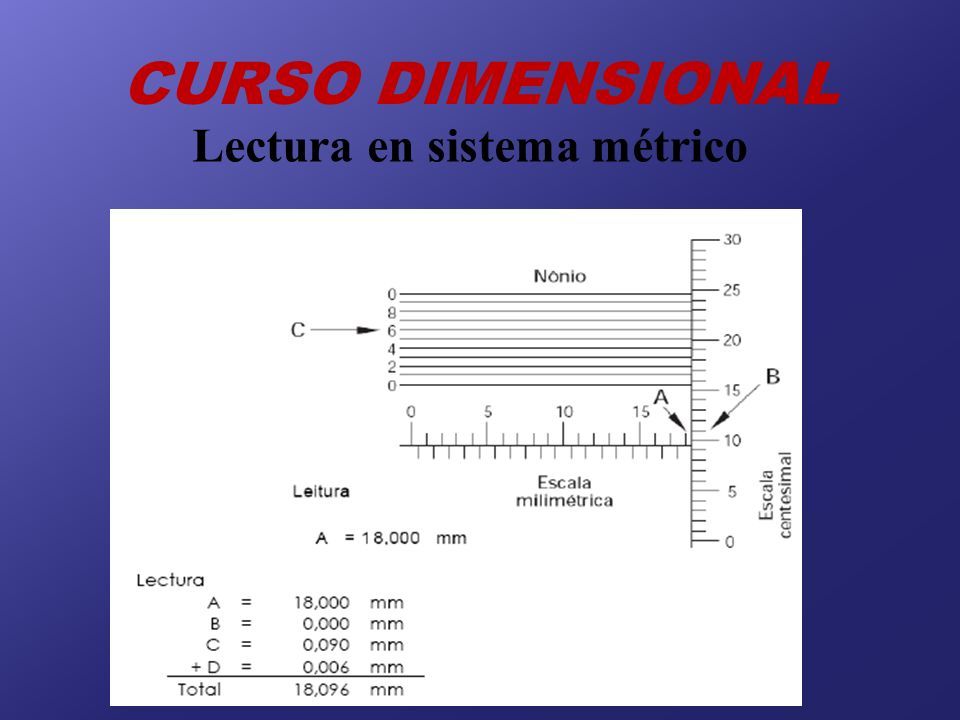

22 Lectura en sistema métrico CURSO DIMENSIONAL

23

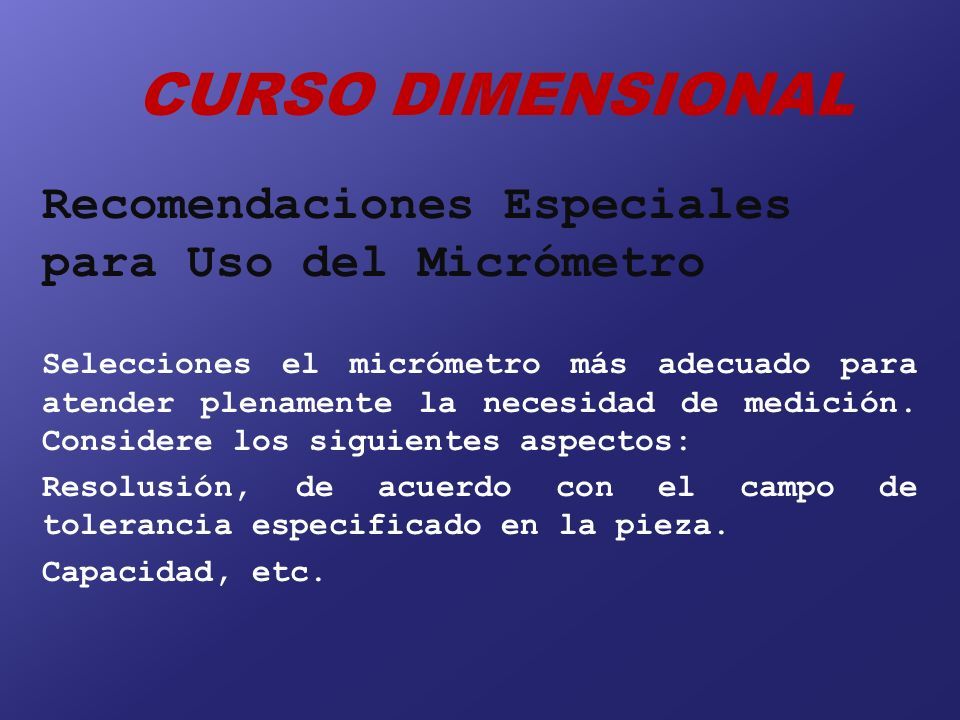

24 Recomendaciones Especiales para Uso del Micrómetro Selecciones el micrómetro más adecuado para atender plenamente la necesidad de medición. Considere los siguientes aspectos: Resolusión, de acuerdo con el campo de tolerancia especificado en la pieza. Capacidad, etc. CURSO DIMENSIONAL

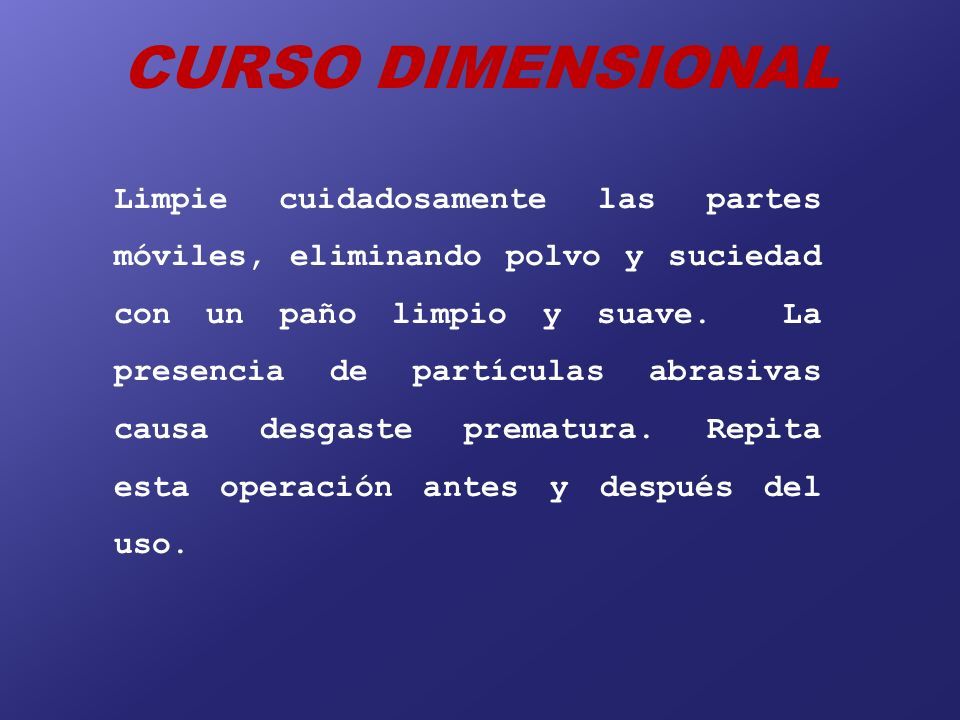

25 Limpie cuidadosamente las partes móviles, eliminando polvo y suciedad con un paño limpio y suave. La presencia de partículas abrasivas causa desgaste prematura. Repita esta operación antes y después del uso.

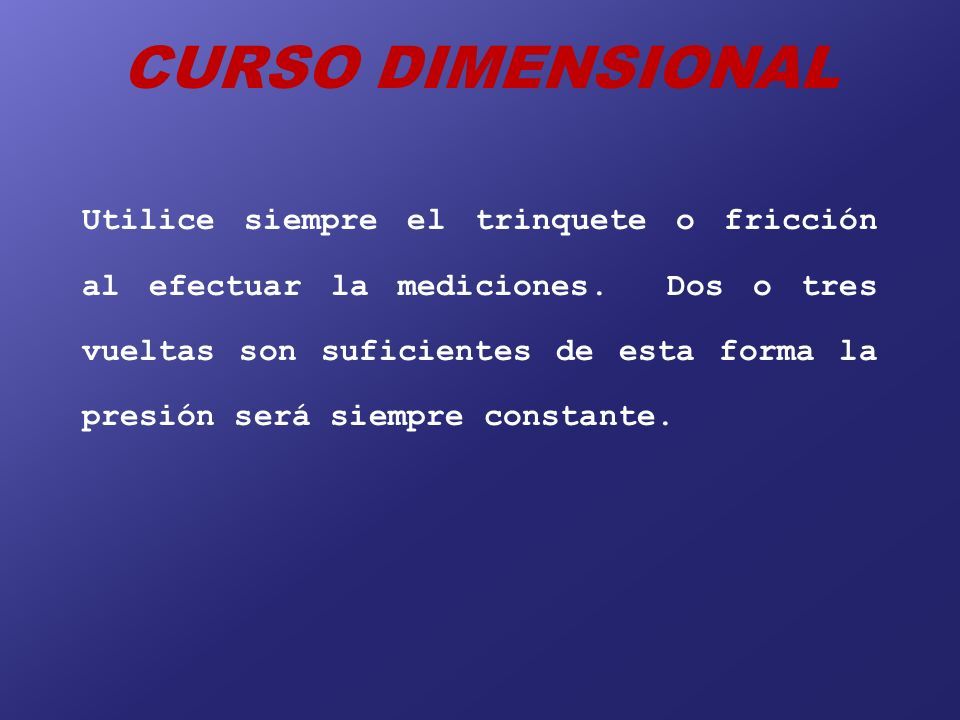

26 CURSO DIMENSIONAL Utilice siempre el trinquete o fricción al efectuar la mediciones. Dos o tres vueltas son suficientes de esta forma la presión será siempre constante.

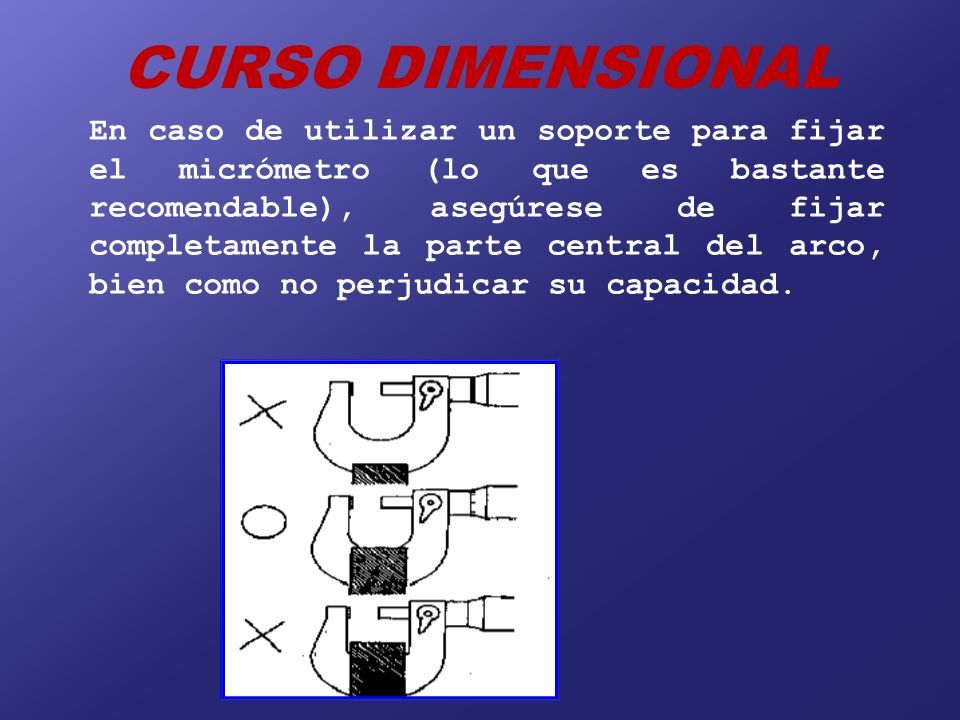

27 CURSO DIMENSIONAL En caso de utilizar un soporte para fijar el micrómetro (lo que es bastante recomendable), asegúrese de fijar completamente la parte central del arco, bien como no perjudicar su capacidad.

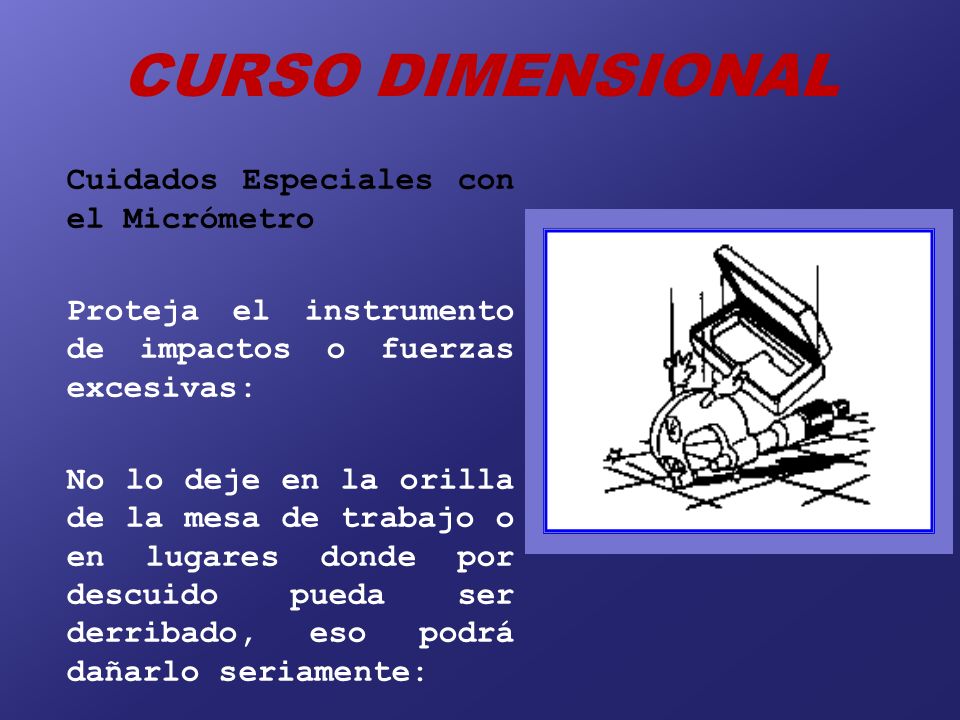

28 CURSO DIMENSIONAL Cuidados Especiales con el Micrómetro Proteja el instrumento de impactos o fuerzas excesivas: No lo deje en la orilla de la mesa de trabajo o en lugares donde por descuido pueda ser derribado, eso podrá dañarlo seriamente:

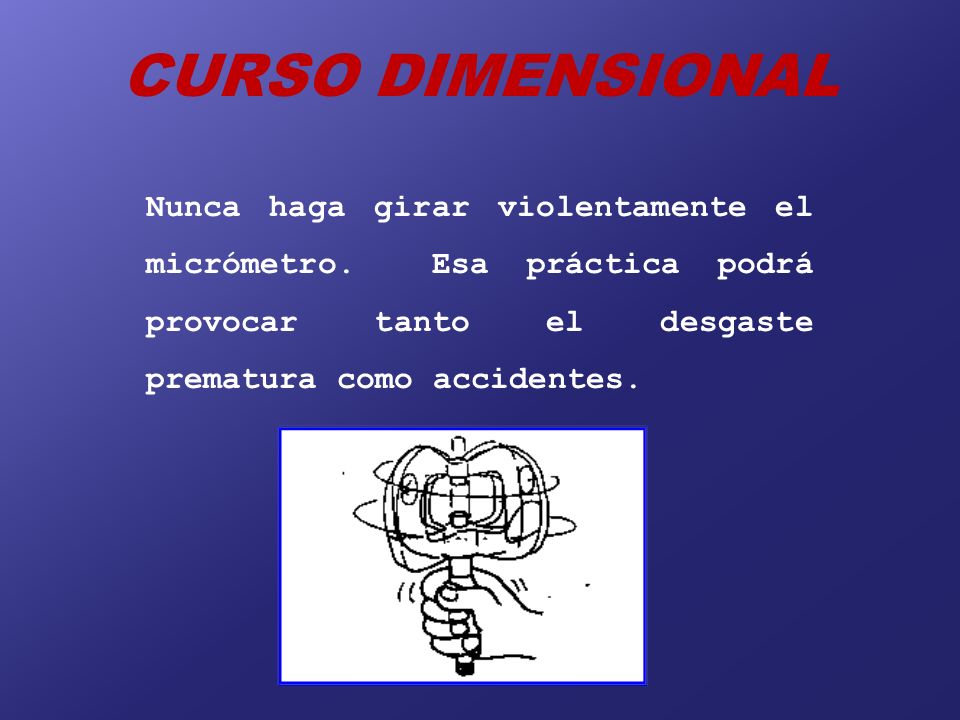

29 CURSO DIMENSIONAL Nunca haga girar violentamente el micrómetro. Esa práctica podrá provocar tanto el desgaste prematura como accidentes.

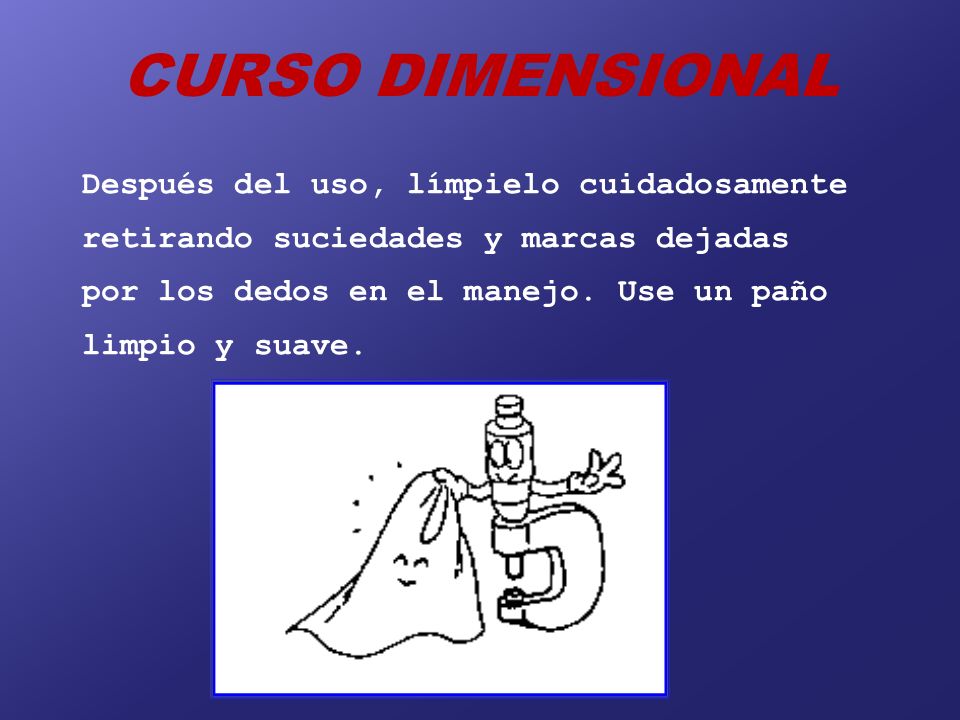

30 CURSO DIMENSIONAL Después del uso, límpielo cuidadosamente retirando suciedades y marcas dejadas por los dedos en el manejo. Use un paño limpio y suave.

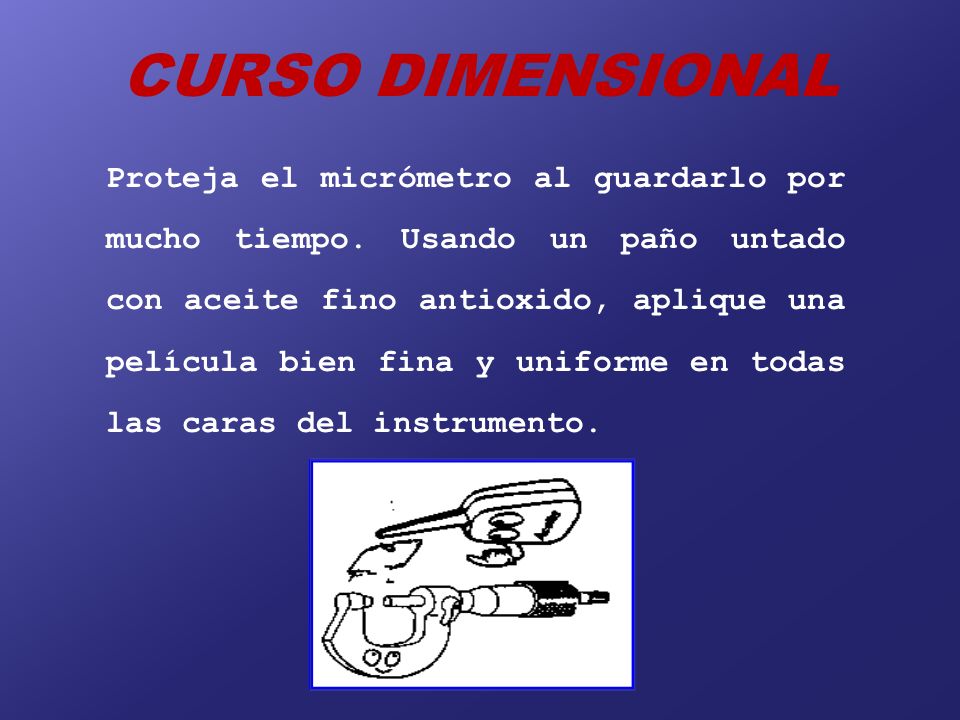

31 CURSO DIMENSIONAL Proteja el micrómetro al guardarlo por mucho tiempo. Usando un paño untado con aceite fino antioxido, aplique una película bien fina y uniforme en todas las caras del instrumento.

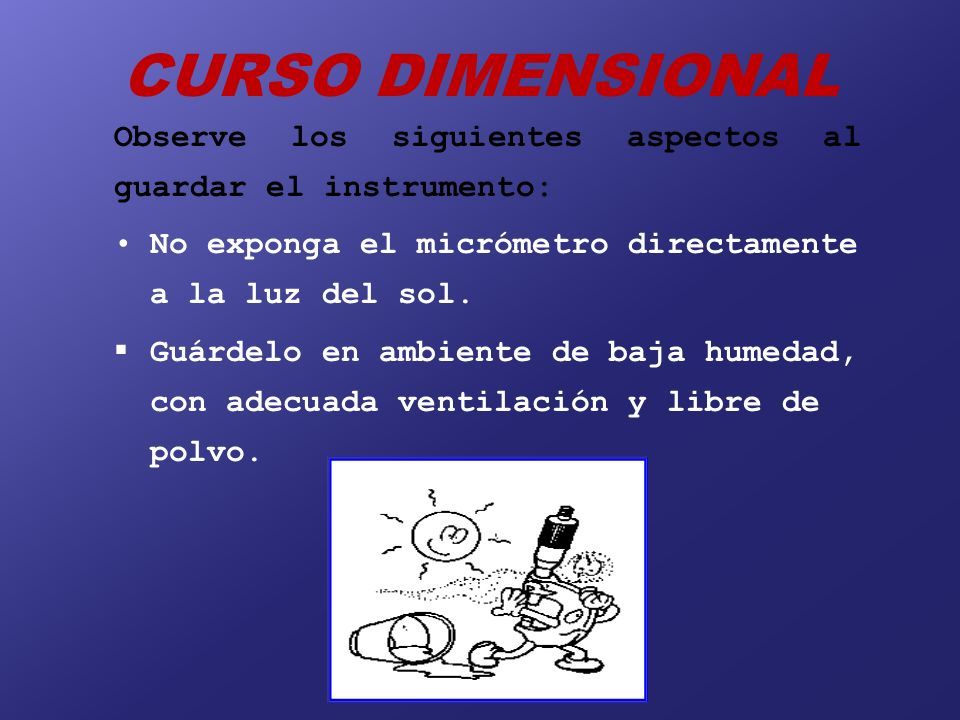

32 CURSO DIMENSIONAL Observe los siguientes aspectos al guardar el instrumento: No exponga el micrómetro directamente a la luz del sol.  Guárdelo en ambiente de baja humedad, con adecuada ventilación y libre de polvo.
