Medición de variables físicas

Presentación del tema: "Medición de variables físicas"— Transcripción de la presentación:

1 Medición de variables físicas
Juan Carlos Bahena Linos

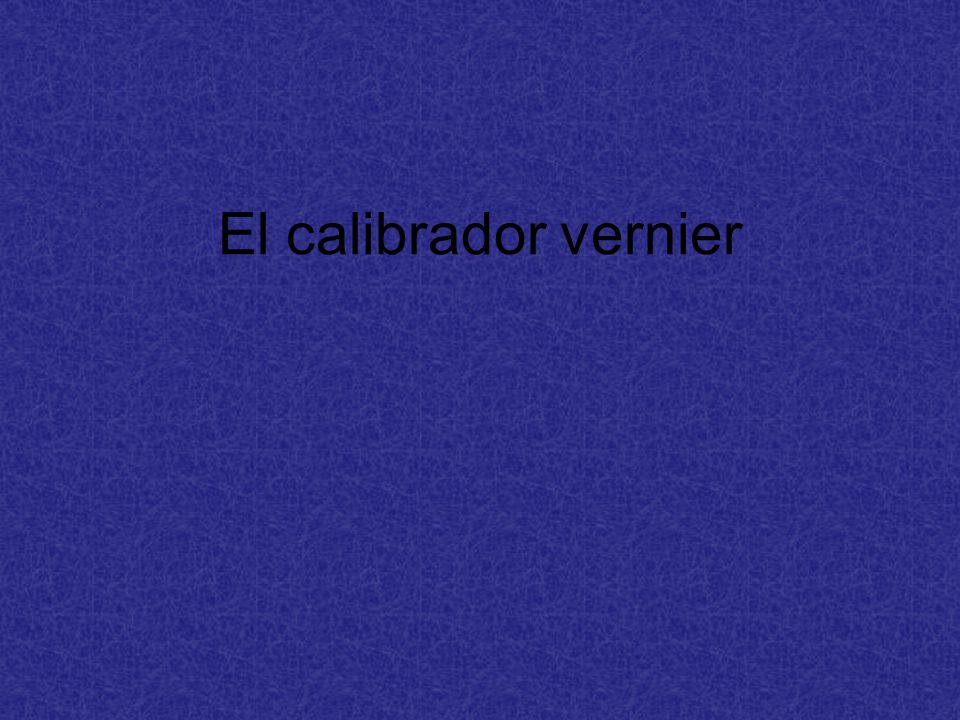

2 El calibrador vernier

3

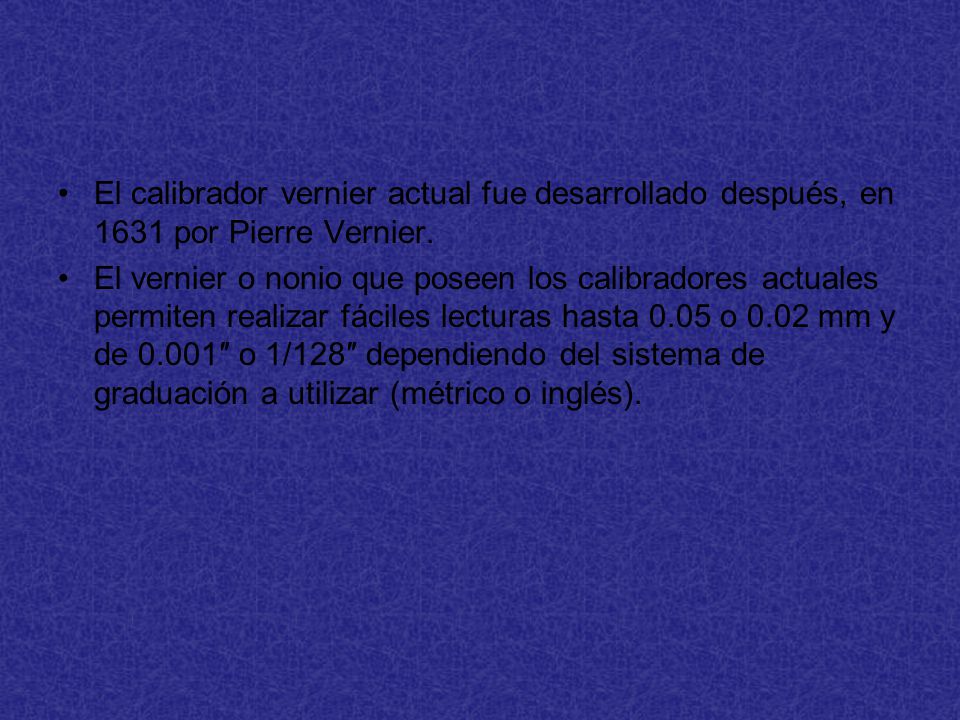

4 El calibrador vernier actual fue desarrollado después, en 1631 por Pierre Vernier.
El vernier o nonio que poseen los calibradores actuales permiten realizar fáciles lecturas hasta 0.05 o 0.02 mm y de 0.001″ o 1/128″ dependiendo del sistema de graduación a utilizar (métrico o inglés).

5 El vernier está conformado por las siguientes partes:
1. Superficie de medición de interiores. 2. Tornillo de fijación. 3. Brazo principal. 4. Superficie de referencia para mediciones de profundidad. 5. Barra de profundidad. 6. Escala principal. 7. Superficie de referencia. 8. Botón para el pulgar. 9. Cursor. 10. Punta del cursor. 11. Cara de medición de exteriores. 12. Punta del brazo.

6 aplicaciones APLICACIONES
Las principales aplicaciones de un vernier estándar son comúnmente: medición de exteriores, de interiores, de profundidades y en algunos calibradores dependiendo del diseño medición de escalonamiento

7

8 La exactitud de un calibrador vernier se debe principalmente a la exactitud de la graduación de sus escalas, el diseño de las guías del cursor, el paralelismo y perpendicularidad de sus palladores, la mano de obra y la tecnología en su proceso de fabricación.

9 Normalmente los calibradores vernier tienen un acabado en cromo satinado el cual elimina los reflejos, se construyen en acero inoxidable con lo que se reduce la corrosión o bien en acero al carbono, la dureza de las superficies de los palpadores oscila entre 550 y 700 vickers dependiendo del material usado y de lo que establezcan las normas.

10 PRINCIPIO DE FUNCIONAMIENTO
El valor de cada graduación de la escala del vernier se calcula considerando el valor de cada graduación de la escala principal divido entre el número de graduaciones del vernier.

11 L = d / n Donde: L = Legibilidad, d =Valor de cada graduación en la escala principal, n=Número de graduaciones del vernier.

12

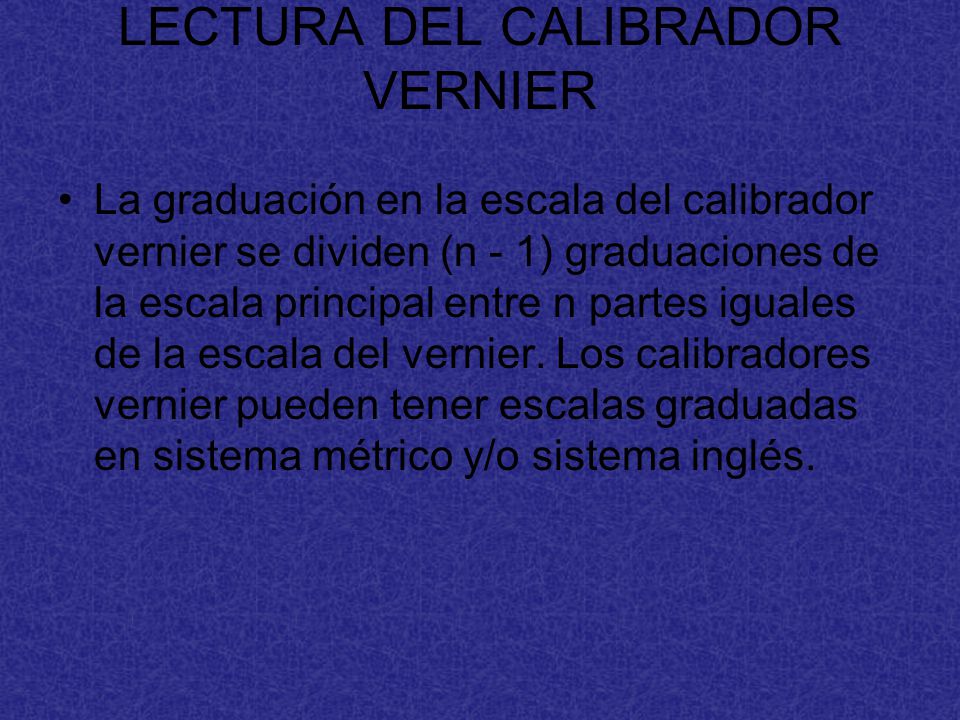

13 LECTURA DEL CALIBRADOR VERNIER
La graduación en la escala del calibrador vernier se dividen (n - 1) graduaciones de la escala principal entre n partes iguales de la escala del vernier. Los calibradores vernier pueden tener escalas graduadas en sistema métrico y/o sistema inglés.

14

15 Los calibradores graduados en sistema métrico tienen legibilidad de 0
Los calibradores graduados en sistema métrico tienen legibilidad de 0.05 mm y de 0.02 mm, y los calibradores graduados en el sistema inglés tienen legibilidad de “ y de 1/1 28″.

16 CLASIFICACIÓN DE LOS DIFERENTES TIPOS DE CALIBRADORES

17 Calibradores para trabajo pesado con ajuste fino

18 Calibrador con palpador ajustable o de puntas desiguales

19 Calibrador con palpador ajustable y puntas cónicas

20 Calibrador con puntas delgadas para ranuras estrechas

21 Calibrador para espesores de paredes tubulares

22 Calibrador de baja presión con fuerza constante

23 Calibrador con indicador de cuadrante 0 carátula

24 Calibrador para profundidades

25 Calibradores electro digitales

26 Esto fue lo básico de un vernier para saber y como sirve este aparato de medición.
