1 INSTRUMENTOS DE MEDICION

2 Instrumentos de Medição PIE DE REY

3 Pie de Rey INTRODUCCION El pie de rey es un instrumento de medición que utiliza normalmente el principio del “Nonio” o “Vernier”. Es usado para efectuar mediciones externas, internas, resaltos y profundidad

4 Nomenclatura de un Pie de Rey

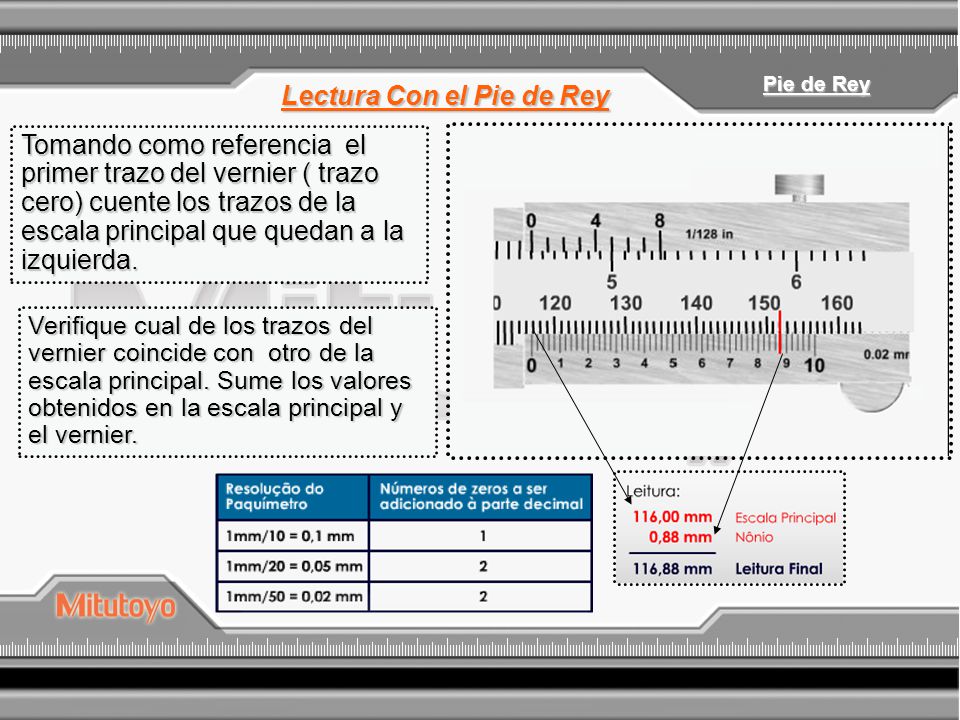

5 Lectura Con el Pie de Rey
Tomando como referencia el primer trazo del vernier ( trazo cero) cuente los trazos de la escala principal que quedan a la izquierda. Verifique cual de los trazos del vernier coincide con otro de la escala principal. Sume los valores obtenidos en la escala principal y el vernier.

6 Medición de Profundidad
Pie de Rey Lectura Con Pie de Rey Medición Interna Medición Externa Medición de Profundidad Medición de Altura

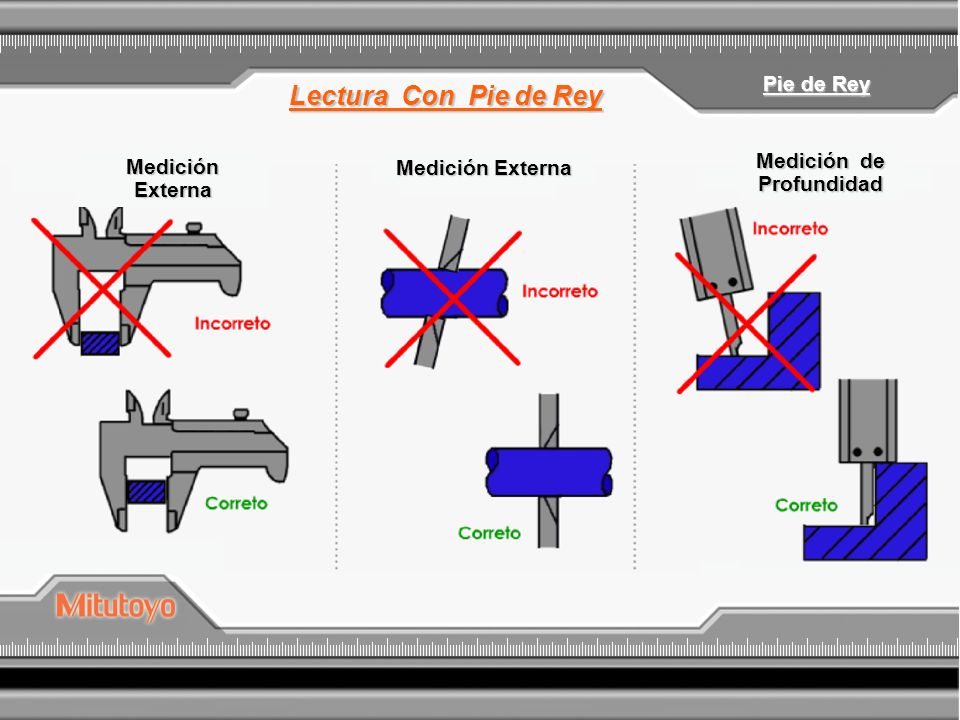

7 Medición de Profundidad
Pie de Rey Lectura Con Pie de Rey Medición Externa Medición de Profundidad Medición Externa

8 Medición de Profundidad
Pie de Rey Lectura Con Pie de Rey Medición de Profundidad Medición Interna

9 Lectura Con Pie de Rey Pie de Rey Medición de Agujeros
Medición de Ranuras

10 Recomendaciones y cuidado
Pie de Rey Recomendaciones y cuidado Utilizar siempre que sea posible, el tipo de pie de rey adecuado para la parte de la pieza a ser medida; Nunca ejecutar mediciones en piezas con temperatura mayores o menores que el ambiente. Dejar que ocurra el equilibrio térmico de la pieza con el ambiente de trabajo, antes de efectuar la medición. Recomendando que la temperatura del ambiente sea lo mas próxima posible a la referencia, 20°C; Utilizar las orejas de medición únicamente para medir ranuras y agujeros.

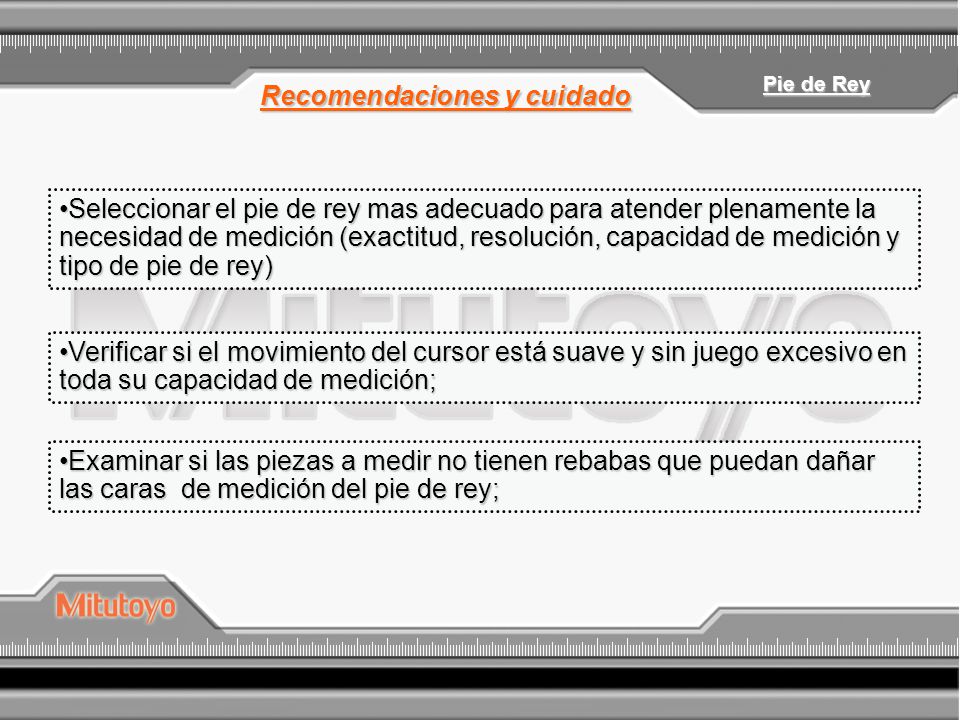

11 Recomendaciones y cuidado
Pie de Rey Recomendaciones y cuidado Seleccionar el pie de rey mas adecuado para atender plenamente la necesidad de medición (exactitud, resolución, capacidad de medición y tipo de pie de rey) Verificar si el movimiento del cursor está suave y sin juego excesivo en toda su capacidad de medición; Examinar si las piezas a medir no tienen rebabas que puedan dañar las caras de medición del pie de rey;

12 Recomendaciones y cuidado
Pie de Rey Recomendaciones y cuidado Mantener las caras de medición y la pieza siempre limpias Colocar la pieza a medir lo mas próximo posible a la regla principal para evitar inclinación del cursor al efectuar la lectura Nunca dejar el pie de rey con el tornillo de fijación trabado.

13 Recomendaciones y cuidado
Pie de Rey Recomendaciones y cuidado Evitar choques, corrosiones y oxidaciones; Mantener el pie de rey siempre limpio evitando el polvo u otros materiales; No exponer el pie de rey al calor, inclusive a los rayos solares;

14 Pie de Rey Calibraçion y ajuste Para la calibración del pie de rey son utilizados bloques patrón de diversos tamaños, de acuerdo con la capacidad del instrumento y el sistema frecuencia para verificación periódica.

15 Pie de Rey Tipos de Pie de Rey Modelo con relój Modelo convencional

16 Modelo con caras de medición en metal duro
Pie de Rey Tipos de Pie de Rey Modelo con guías prismáticas Modelo con caras de medición en metal duro

17 Modelo para medición de profundidad
Pie de Rey Tipos de Pie de Rey Modelo con ajuste fino Modelo para medición de profundidad

18 Modelo a prueba de fluidos de corte
Pie de Rey Tipos de Pie de Rey Modelo digital Modelo a prueba de fluidos de corte

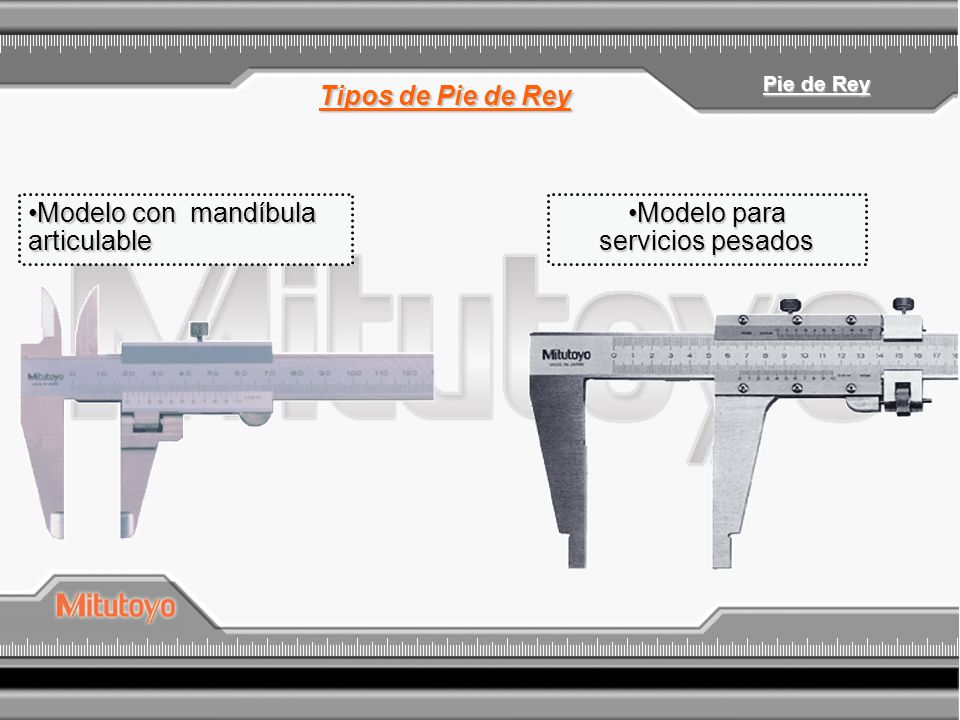

19 Modelo para servicios pesados
Pie de Rey Tipos de Pie de Rey Modelo con mandíbula articulable Modelo para servicios pesados

20 Modelo para medición de materiales suaves Modelos con picos especiales
Pie de Rey Tipos de Pie de Rey Modelo para medición de materiales suaves Modelos con picos especiales

21 Instrumentos de Medición

22 Micrómetro INTRODUCCION El micrómetro es un instrumento de medición que posibilita mediciones mas rigurosas y exactas que el pie de rey. Es un instrumento de dimensiones variables que permite lectura directa con aproximación de 0,01mm a 0,001mm

23 Principio de Funcionamiento
Micrómetro Principio de Funcionamiento

24 Nomenclatura de un Micrómetro

25 Lectura de un Micrómetro
En micrómetros se puede obtener el resultado por medios de cuatro escalas (A, B, C e D) cuando no hubiera escala D los valores pueden ser estimados

26 Recomendaciones y cuidado
Micrómetro Recomendaciones y cuidado Seleccionar el micrómetro mas adecuado para atender plenamente la necesidad de medición (tipo, exactitud y topes de medición) Evitar choques. Ejecutar las mediciones aproximando las caras de medición del micrómetro con el trinquete o con el dispositivo de fricción.

27 Recomendaciones y cuidado
Micrómetro Recomendaciones y cuidado Al guardar el micrómetro, en su respectivo estuche no trabe y mantenga las caras ligeramente separadas. La medición debe ser hecha en una posición que evite el error de paralaje Limpiar cuidadosamente las partes móviles antes y después de la utilización.

28 Micrómetro Calibracion y ajuste Planitud de las caras de medición Pueden ser controladas por medio de planos ópticos, que apoyados sobre la cara de medición presentan franjas. La forma es el numero de franjas que indican el grado de planitud de las caras , el valor atribuido a cada franja es de 0,32µm. Obs.: Deben ser contadas solamente las franjas de color rojo

29 Micrómetro Calibracion y ajuste El llamado error total o error instrumental de un micrómetro, es comprendido como la suma de todos los errores producidos por el instrumento (errores de las caras de medición, del paso de la rosca del tornillo micrométrico, la flexión del arco, etc.) Estos errores son controlados por medio de medidas hechas en diversas posiciones angulares del tornillo micrométrico, utilizándose una serie de bloques patrón, conforme a las norma ABNT NBR 1164 e JIS B-7205 cuyos valores son: 2,5 – 5,1 – 7,7 – 10,3 – 12,9 – 15,0 – 17,6 – 20,2 – 22,8 e 25,0 mm

30 Micrómetro Tipos de Micrómetro Externo Tope Especial

31 Micrómetro Tipos de Micrómetro Tipo pie de rey Medidor de Agujeros

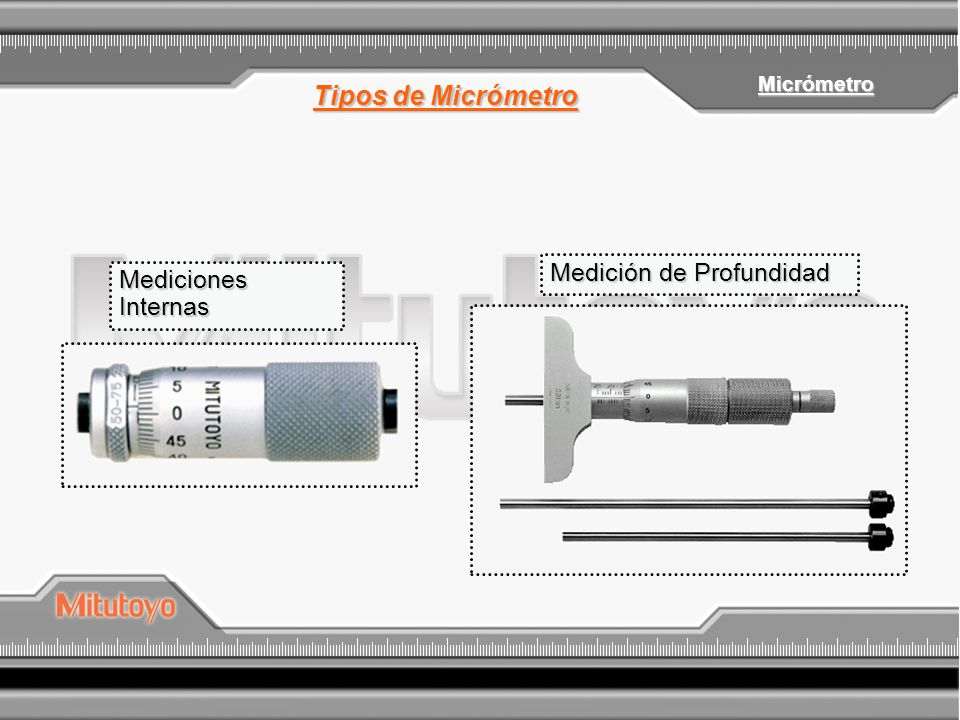

32 Tipos de Micrómetro Medición de Profundidad Mediciones Internas

33 Mediciones de canales Internos
Micrómetro Tipos de Micrómetro Mediciones de Rosca Mediciones de canales Internos

34 Tipos de Micrómetro Mediciones Especiales: Trabajos en serie
Mediciones de Materiales suaves

35 Tipos de Micrómetro Mediciones Especiales: Arco Raso
Mediciones de Dientes de Rueda Dentada

36 Instrumentos de Medición RELOJ COMPARADOR

37 Reloj Comparador INTRODUCCION El Reloj Comparador es un instrumento de medición que transforma movimientos lineales de un husillo móvil, en movimientos circulares de un puntero.

38 Reloj Comparador Nomenclatura

39 Principio de Funcionamento
Reloj Comparador Principio de Funcionamento

40 En la escala menor el resultado es dado con resolución de un 1,00mm
Reloj Comparador Lectura de un Reloj En la escala mayor el resultado es dado con resolución de 0,01mm pudiéndose estimar un tercer caso. En la escala menor el resultado es dado con resolución de un 1,00mm

41 Medicion / Comparación
Reloj Comparador Medicion / Comparación Ajuste do cero debe ser hecho utilizando un patrón con valor ya definido (Ej.. Bloques patrón) o una superficie plana (Ej.. Mármol de granito)

42 Medicion / Comparación
Reloj Comparador Medicion / Comparación Suma el valor moviéndose con respecto al valor del patrón Resta el valor moviéndose con respecto al valor del patrón Horário Anti-Horário

43 Aspectos importantes para escoger al reloj comparador
Tamaño = facilidad de adaptación en dispositivos o maquinas. Curso = Campo de variación da medida a ser realizada. Lectura = Depende del campo de tolerancia especificado en la pieza. Tipo = De acuerdo con el ambiente de trabajos la frecuencia de medición, etc.

44 Recomendaciones y cuidado
Reloj Comparador Recomendaciones y cuidado Seleccione el reloj comparador mas adecuado para atender las necesidades de medición (tamaño, curso, lectura y tipo) Evite el error de paralaje observado la carátula del reloj en posición frontal

45 Recomendaciones y cuidado
Monte el reloj siempre en posición perpendicular a la base de referencia para evitar errores en la lectura Proteja el reloj de impactos o fuerzas excesivas

46 Recomendaciones y cuidado
Para fijar el reloj por el cañón, introdúzcase lo máximo posible

47 Recomendaciones y cuidado
Use una base rígida para montar el reloj, y procure siempre dejarlo lo mas próximo posible a la base

48 Recomendaciones y cuidado
Después del uso, limpie la suciedad y marcas dejadas por los dedos en el uso. Use un paño limpio y seco Guárdelo siempre en ambiente seco y limpio, de preferencia en su estuche

49 Reloj Comparador Calibracion y ajuste

50 Tipos de Relojes Comparadores
Tamaño de la carátula: 4 tipos (Ø 40 – 50 – 75 – 90mm aprox.) Mecanismo y estructura: De acuerdo con la lectura y la exactitud, el principio de amplitud puede ser diferente, la estructura puede ser reforzada con bocina de rubí, ser a prueba de agua, polvo etc.

51 Reloj Comparador Convencional Carátula Vertical

52 Ej.: Dupla de cara de lectura
Reloj Comparador Especiales Ej.: Dupla de cara de lectura Con Curso Corto

53 Precisión es Nuestra Profesión Líder Mundial en Medición
Material elaborado con base en CD de entrenamiento Interactivo Mitutoyo Departamento Técnico
