Unidad didáctica Electricidad

Presentación del tema: "Unidad didáctica Electricidad"— Transcripción de la presentación:

1 Unidad didáctica Electricidad
Sesión 2 Unidad didáctica Electricidad

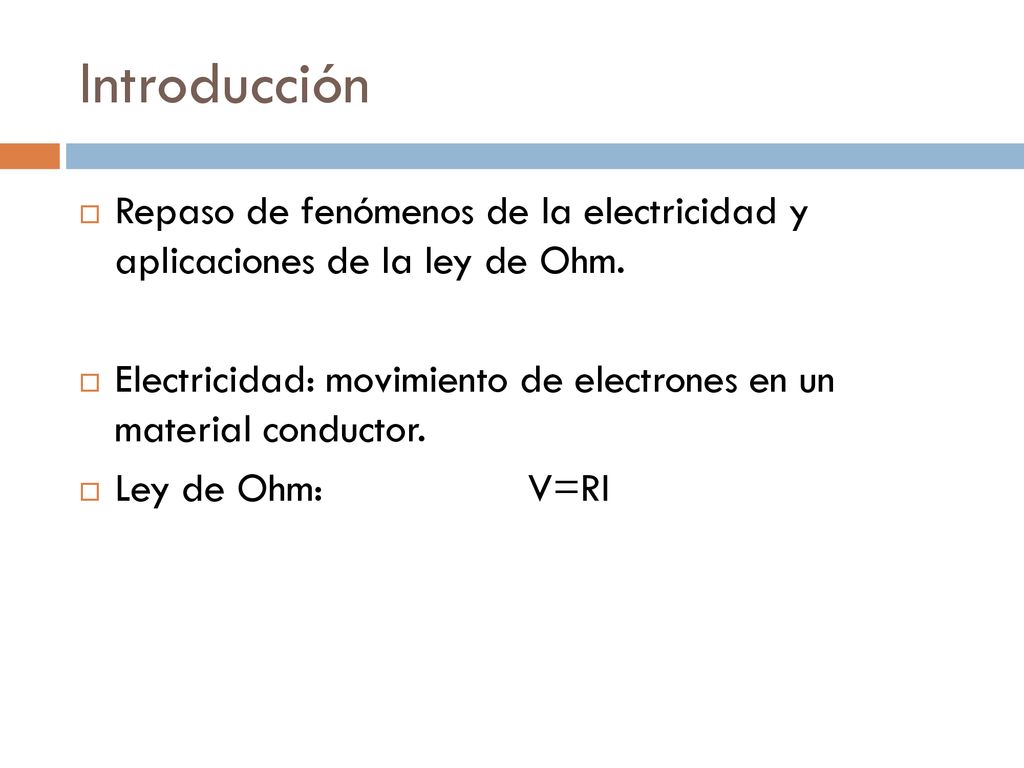

2 Introducción Repaso de fenómenos de la electricidad y aplicaciones de la ley de Ohm. Electricidad: movimiento de electrones en un material conductor. Ley de Ohm: V=RI

3 Componentes de un circuito eléctrico
Un circuito eléctrico es un circuito cerrado por donde circulan electrones. Este camino esta formado por cables conductores y otros elementos como pueden ser pilas, bombillas e interruptores. El objetivo de los circuitos es que la corriente haga trabajo útil como puede ser iluminar una bombilla.

4 Familias de componentes eléctricos

5 Funciones de los componentes eléctricos
Cada componente eléctrico desempeña una función distinta: GENERADORES: suministran corriente eléctrica al circuito. RECEPTORES: transforman la energía eléctrica en trabajo útil. CONDUCTORES: permiten que circulen la corriente eléctrica. ELEMENTOS DE CONTROL: permiten el gobierno del circuito.

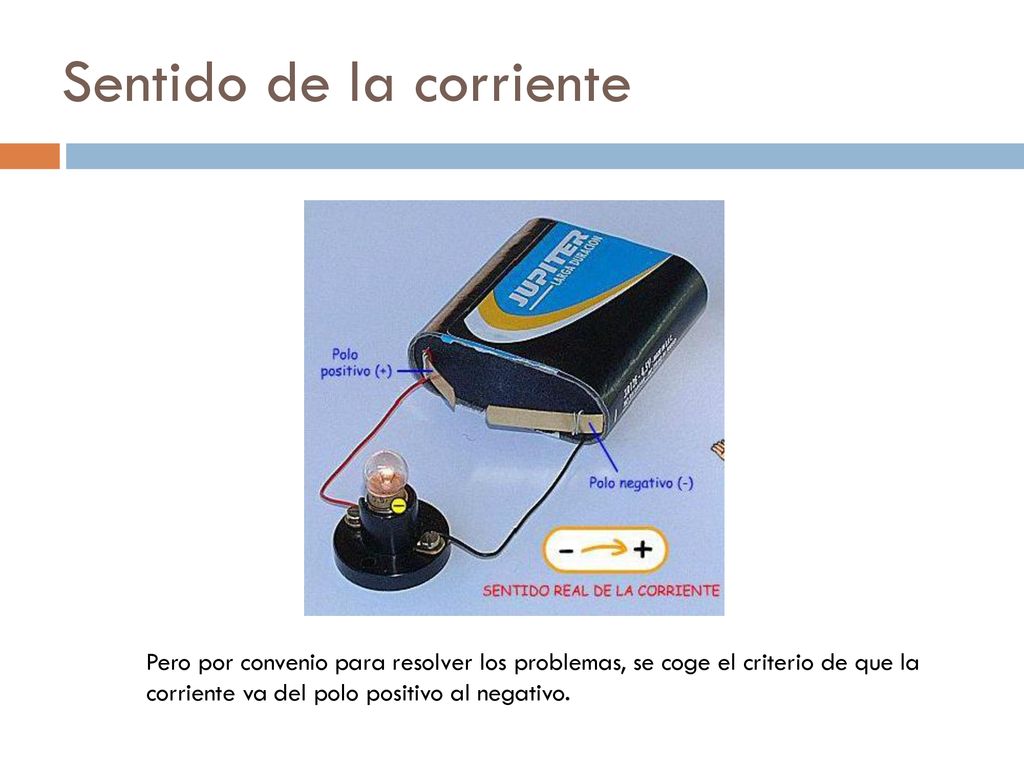

6 Sentido de la corriente
Pero por convenio para resolver los problemas, se coge el criterio de que la corriente va del polo positivo al negativo.

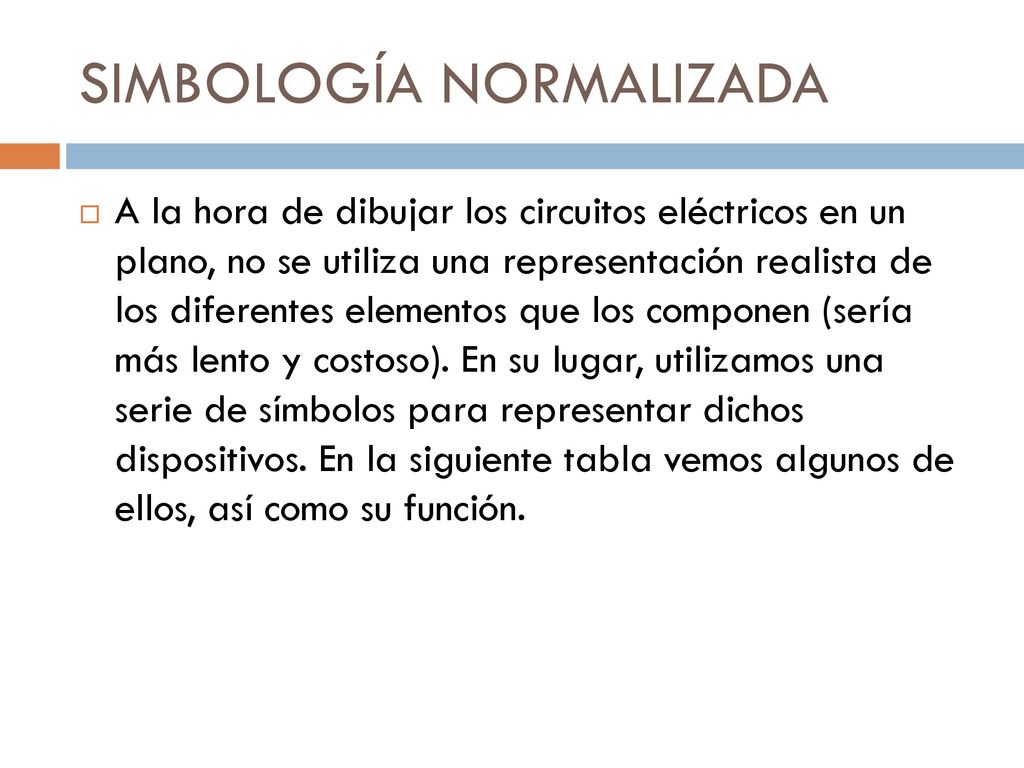

7 SIMBOLOGÍA NORMALIZADA
A la hora de dibujar los circuitos eléctricos en un plano, no se utiliza una representación realista de los diferentes elementos que los componen (sería más lento y costoso). En su lugar, utilizamos una serie de símbolos para representar dichos dispositivos. En la siguiente tabla vemos algunos de ellos, así como su función.

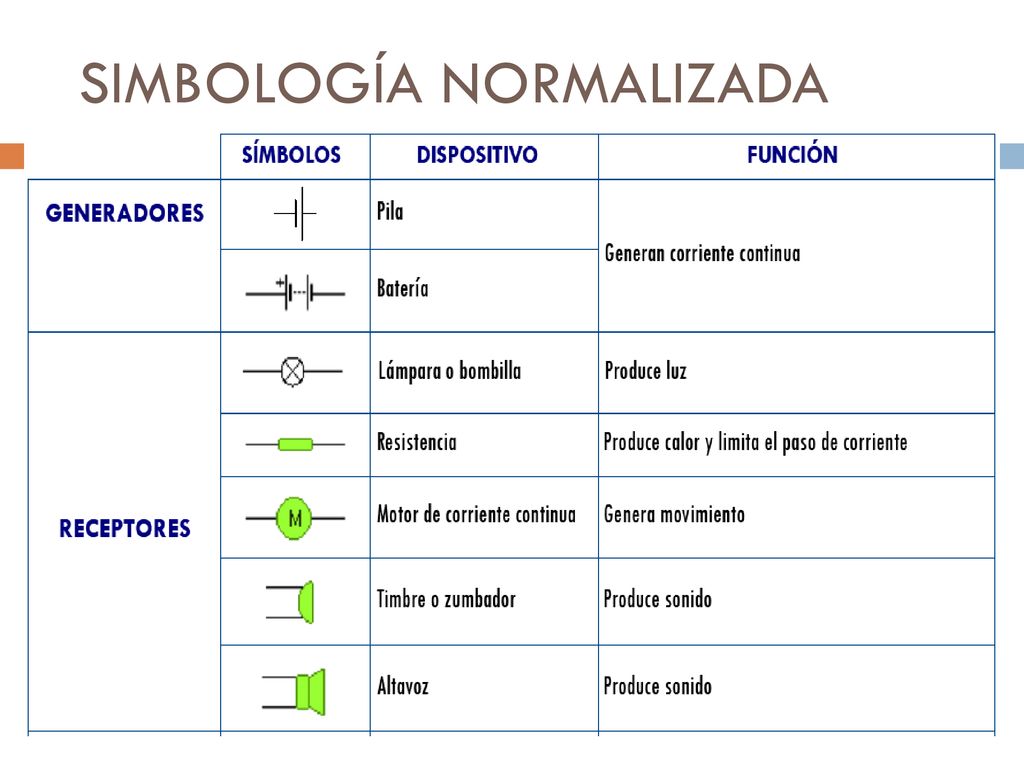

8 SIMBOLOGÍA NORMALIZADA

9 SIMBOLOGÍA NORMALIZADA

10 Tipos de conexiones, serie, paralelo

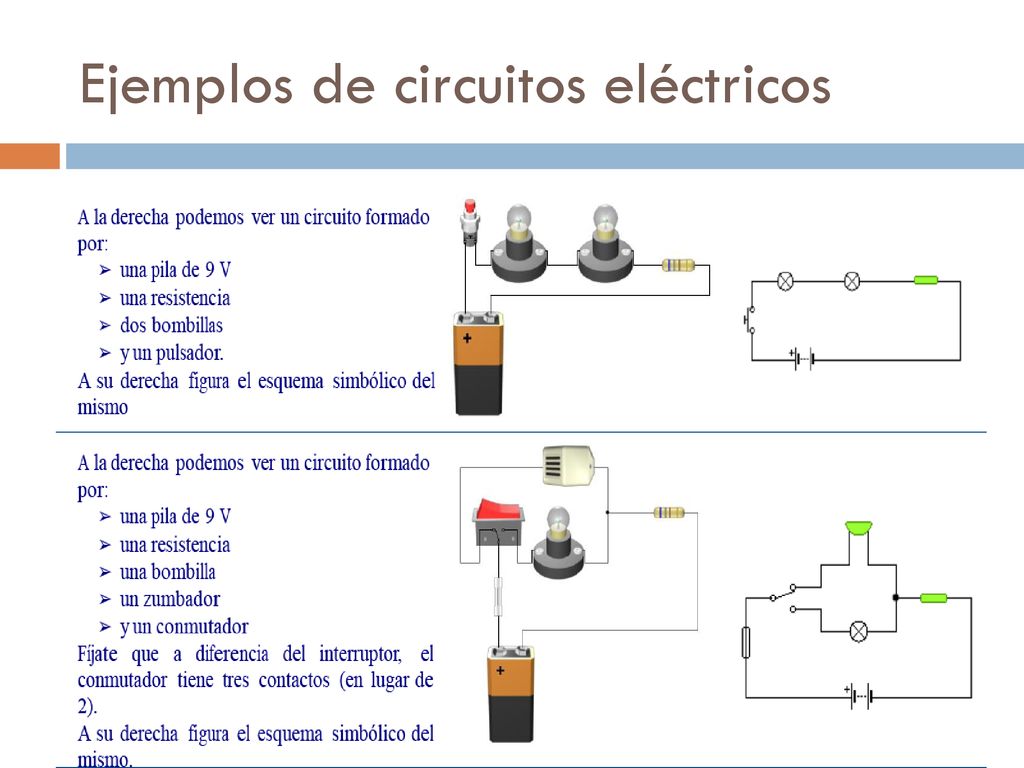

11 Ejemplos de circuitos eléctricos

12 Ejemplos de circuitos eléctricos
