OTROS DIAGRAMAS PARA ANALISIS DEL FLUJO FISICO

Presentación del tema: "OTROS DIAGRAMAS PARA ANALISIS DEL FLUJO FISICO"— Transcripción de la presentación:

1 OTROS DIAGRAMAS PARA ANALISIS DEL FLUJO FISICO
SISTEMAS DE INFORMACION SEGUNDO TRABAJO CURSO: GESTION TECNOLOGICA EMPRESARIAL PROFESOR: ING. ADOLFO MARCELO A.

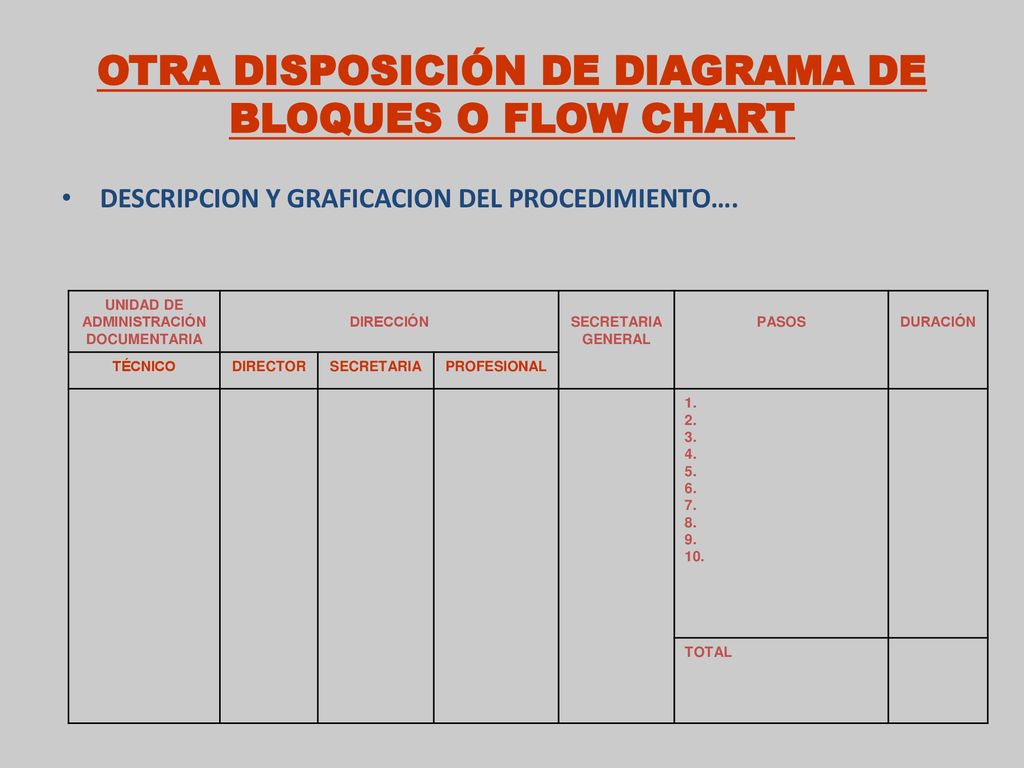

2 OTRA DISPOSICIÓN DE DIAGRAMA DE BLOQUES O FLOW CHART
DESCRIPCION Y GRAFICACION DEL PROCEDIMIENTO…. UNIDAD DE ADMINISTRACIÓN DOCUMENTARIA DIRECCIÓN SECRETARIA GENERAL PASOS DURACIÓN TÉCNICO DIRECTOR SECRETARIA PROFESIONAL 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. TOTAL

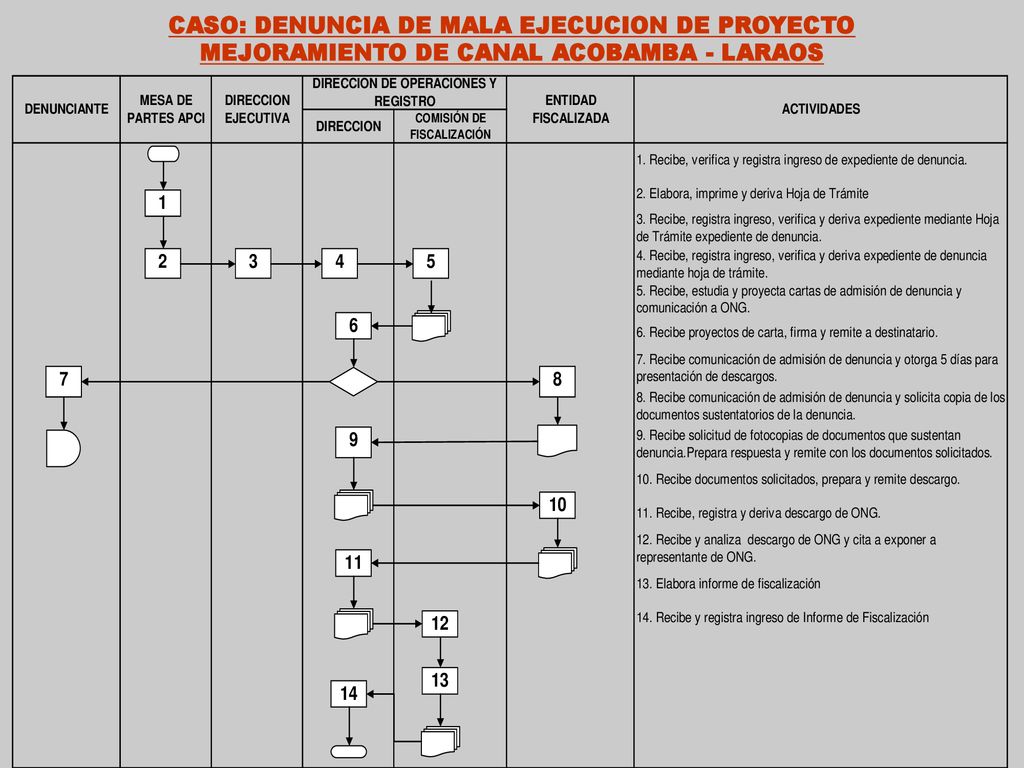

3 CASO: DENUNCIA DE MALA EJECUCION DE PROYECTO MEJORAMIENTO DE CANAL ACOBAMBA - LARAOS

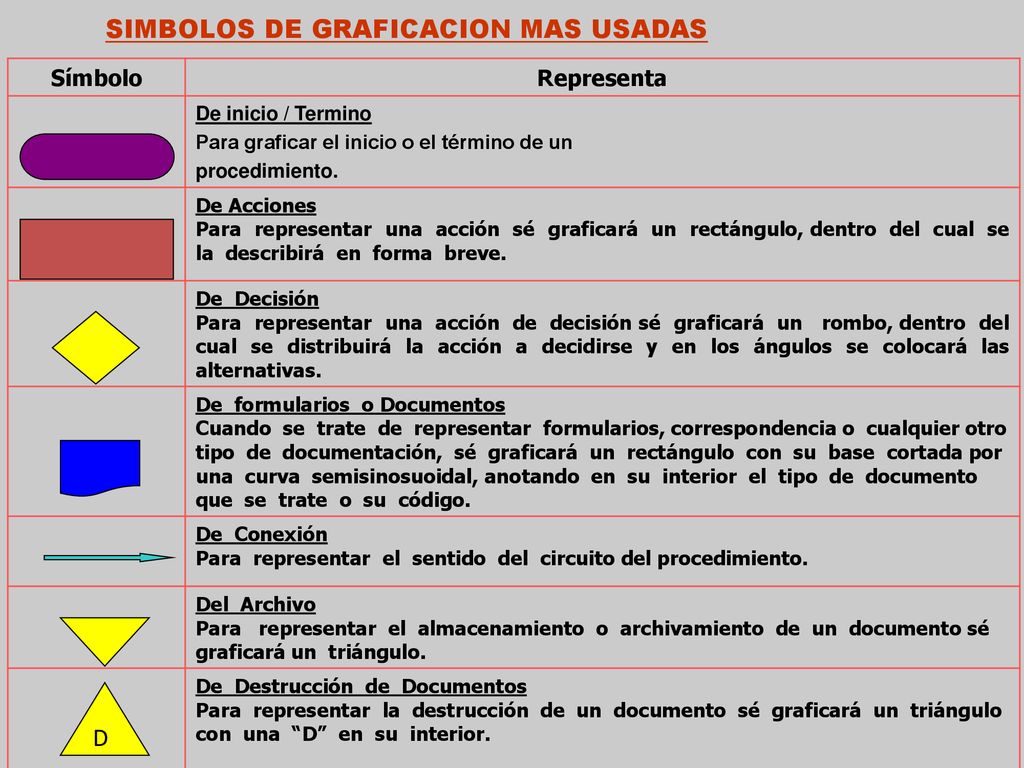

4 SIMBOLOS DE GRAFICACION MAS USADAS
Símbolo Representa De inicio / Termino Para graficar el inicio o el término de un procedimiento. De Acciones Para representar una acción sé graficará un rectángulo, dentro del cual se la describirá en forma breve. De Decisión Para representar una acción de decisión sé graficará un rombo, dentro del cual se distribuirá la acción a decidirse y en los ángulos se colocará las alternativas. De formularios o Documentos Cuando se trate de representar formularios, correspondencia o cualquier otro tipo de documentación, sé graficará un rectángulo con su base cortada por una curva semisinosuoidal, anotando en su interior el tipo de documento que se trate o su código. De Conexión Para representar el sentido del circuito del procedimiento. Del Archivo Para representar el almacenamiento o archivamiento de un documento sé graficará un triángulo. De Destrucción de Documentos Para representar la destrucción de un documento sé graficará un triángulo con una “D” en su interior. D

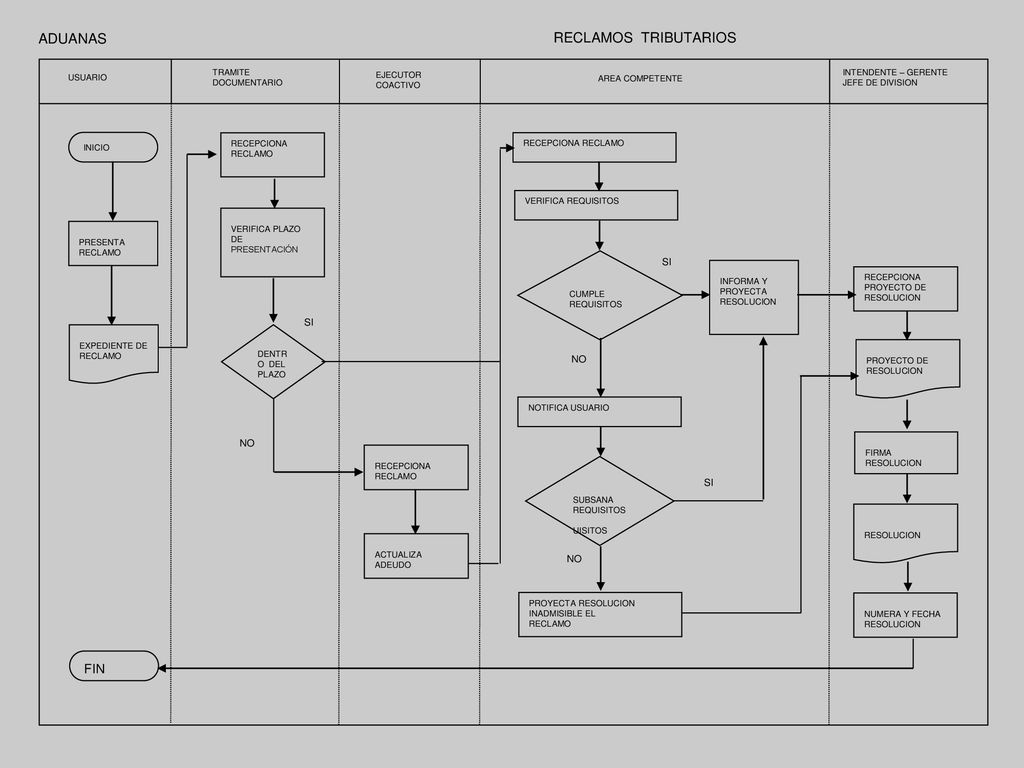

5 ADUANAS RECLAMOS TRIBUTARIOS FIN SI NO INICIO PRESENTA RECLAMO
EXPEDIENTE DE RECLAMO RECEPCIONA RECLAMO VERIFICA PLAZO DE PRESENTACIÓN DENTRO DEL PLAZO ACTUALIZA ADEUDO VERIFICA REQUISITOS CUMPLE REQUISITOS INFORMA Y PROYECTA RESOLUCION NOTIFICA USUARIO SUBSANA REQUISITOS UISITOS PROYECTA RESOLUCION INADMISIBLE EL RECEPCIONA PROYECTO DE RESOLUCION PROYECTO DE RESOLUCION FIRMA RESOLUCION RESOLUCION NUMERA Y FECHA RESOLUCION USUARIO TRAMITE DOCUMENTARIO EJECUTOR COACTIVO AREA COMPETENTE INTENDENTE – GERENTE JEFE DE DIVISION ADUANAS RECLAMOS TRIBUTARIOS

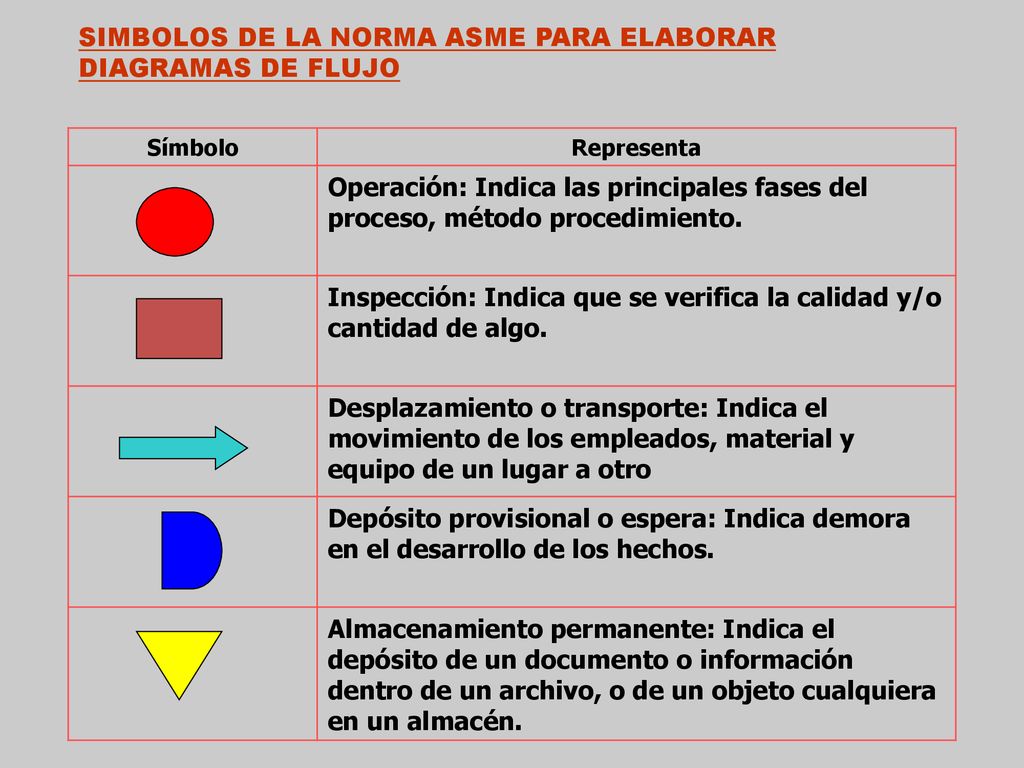

6 SIMBOLOS DE LA NORMA ASME PARA ELABORAR DIAGRAMAS DE FLUJO
Símbolo Representa Operación: Indica las principales fases del proceso, método procedimiento. Inspección: Indica que se verifica la calidad y/o cantidad de algo. Desplazamiento o transporte: Indica el movimiento de los empleados, material y equipo de un lugar a otro Depósito provisional o espera: Indica demora en el desarrollo de los hechos. Almacenamiento permanente: Indica el depósito de un documento o información dentro de un archivo, o de un objeto cualquiera en un almacén.

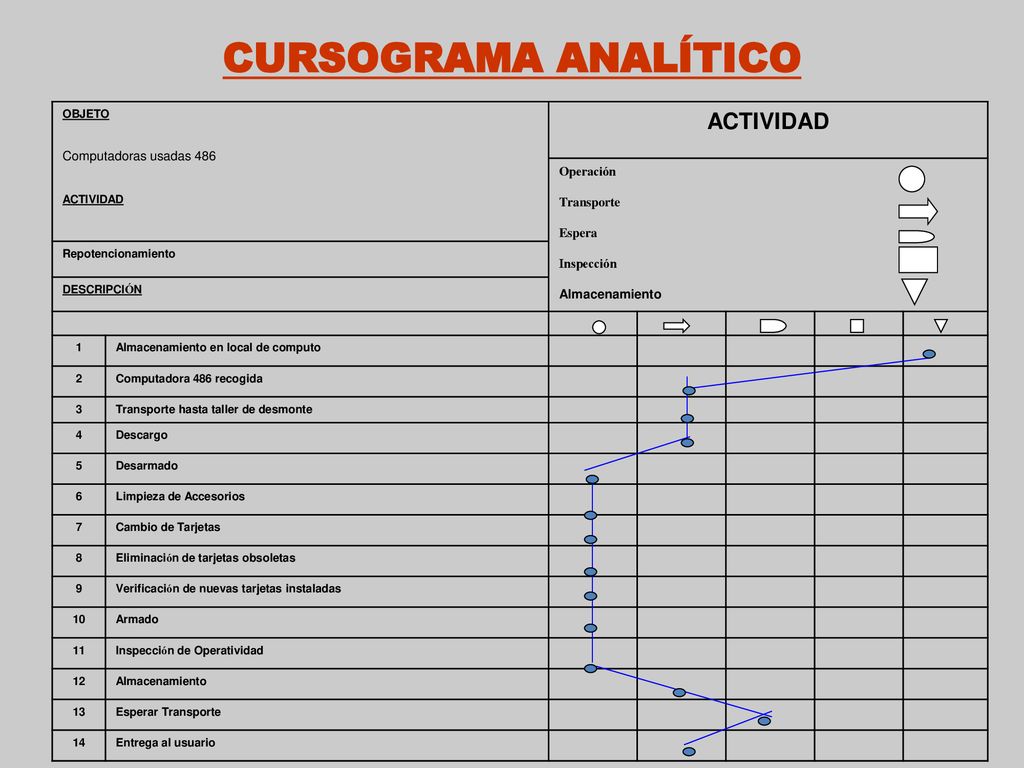

7 CURSOGRAMA ANALÍTICO Computadoras usadas 486 Operación Transporte
OBJETO Computadoras usadas 486 ACTIVIDAD Operación Transporte Espera Inspección Almacenamiento Repotencionamiento DESCRIPCIÓN 1 Almacenamiento en local de computo 2 Computadora 486 recogida 3 Transporte hasta taller de desmonte 4 Descargo 5 Desarmado 6 Limpieza de Accesorios 7 Cambio de Tarjetas 8 Eliminación de tarjetas obsoletas 9 Verificación de nuevas tarjetas instaladas 10 Armado 11 Inspección de Operatividad 12 13 Esperar Transporte 14 Entrega al usuario

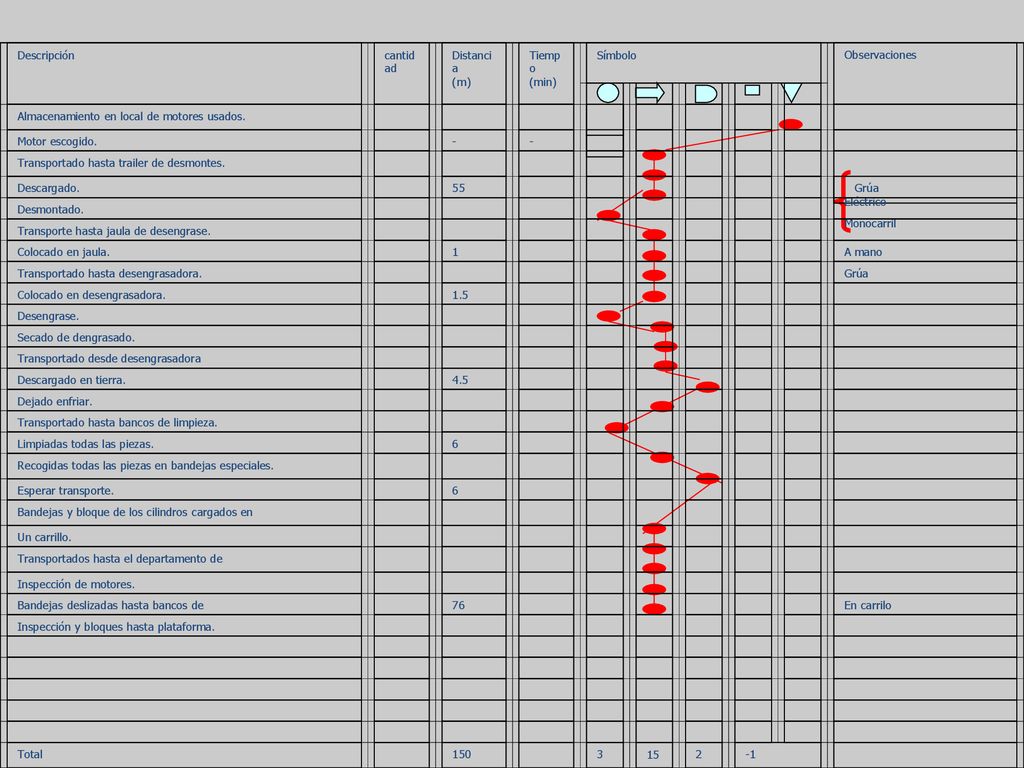

8 Descripción cantidad Distancia (m) Tiempo (min) Símbolo Observaciones Almacenamiento en local de motores usados. Motor escogido. - Transportado hasta trailer de desmontes. Descargado. 55 Grúa Eléctrico Desmontado. Monocarril Transporte hasta jaula de desengrase. Colocado en jaula. 1 A mano Transportado hasta desengrasadora. Colocado en desengrasadora. 1.5 Desengrase. Secado de dengrasado. Transportado desde desengrasadora Descargado en tierra. 4.5 Dejado enfriar. Transportado hasta bancos de limpieza. Limpiadas todas las piezas. 6 Recogidas todas las piezas en bandejas especiales. Esperar transporte. Bandejas y bloque de los cilindros cargados en Un carrillo. Transportados hasta el departamento de Inspección de motores. Bandejas deslizadas hasta bancos de 76 En carrilo Inspección y bloques hasta plataforma. Total 150 3 15 2 -1

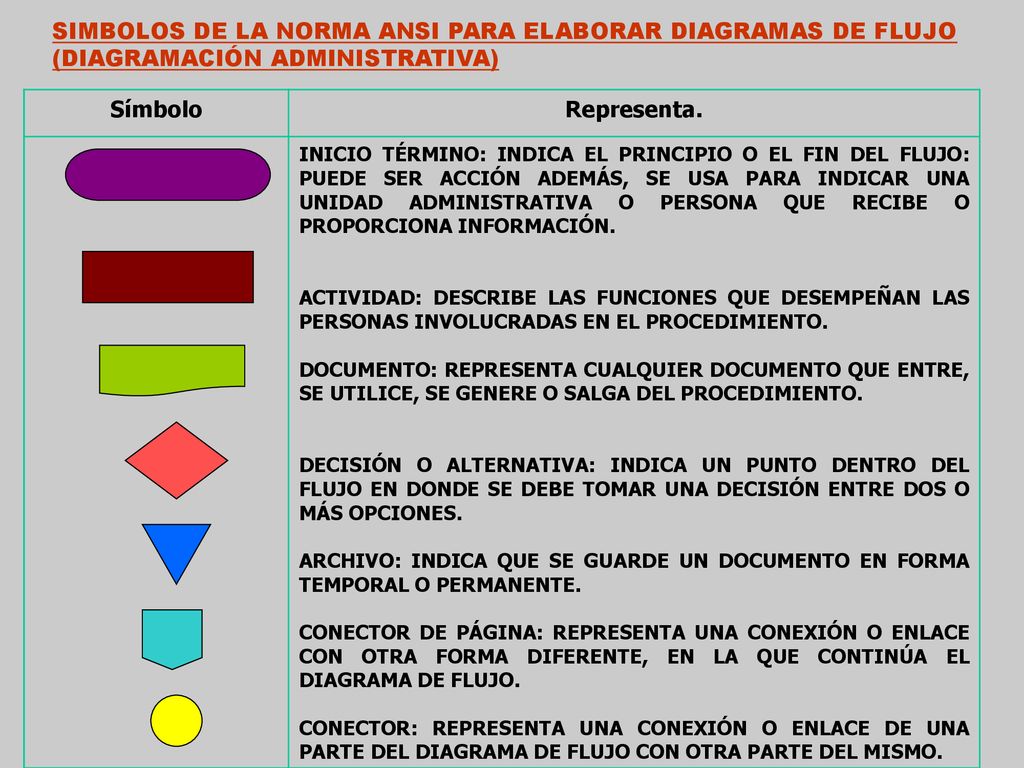

9 SIMBOLOS DE LA NORMA ANSI PARA ELABORAR DIAGRAMAS DE FLUJO (DIAGRAMACIÓN ADMINISTRATIVA)
Símbolo Representa. INICIO TÉRMINO: INDICA EL PRINCIPIO O EL FIN DEL FLUJO: PUEDE SER ACCIÓN ADEMÁS, SE USA PARA INDICAR UNA UNIDAD ADMINISTRATIVA O PERSONA QUE RECIBE O PROPORCIONA INFORMACIÓN. ACTIVIDAD: DESCRIBE LAS FUNCIONES QUE DESEMPEÑAN LAS PERSONAS INVOLUCRADAS EN EL PROCEDIMIENTO. DOCUMENTO: REPRESENTA CUALQUIER DOCUMENTO QUE ENTRE, SE UTILICE, SE GENERE O SALGA DEL PROCEDIMIENTO. DECISIÓN O ALTERNATIVA: INDICA UN PUNTO DENTRO DEL FLUJO EN DONDE SE DEBE TOMAR UNA DECISIÓN ENTRE DOS O MÁS OPCIONES. ARCHIVO: INDICA QUE SE GUARDE UN DOCUMENTO EN FORMA TEMPORAL O PERMANENTE. CONECTOR DE PÁGINA: REPRESENTA UNA CONEXIÓN O ENLACE CON OTRA FORMA DIFERENTE, EN LA QUE CONTINÚA EL DIAGRAMA DE FLUJO. CONECTOR: REPRESENTA UNA CONEXIÓN O ENLACE DE UNA PARTE DEL DIAGRAMA DE FLUJO CON OTRA PARTE DEL MISMO.

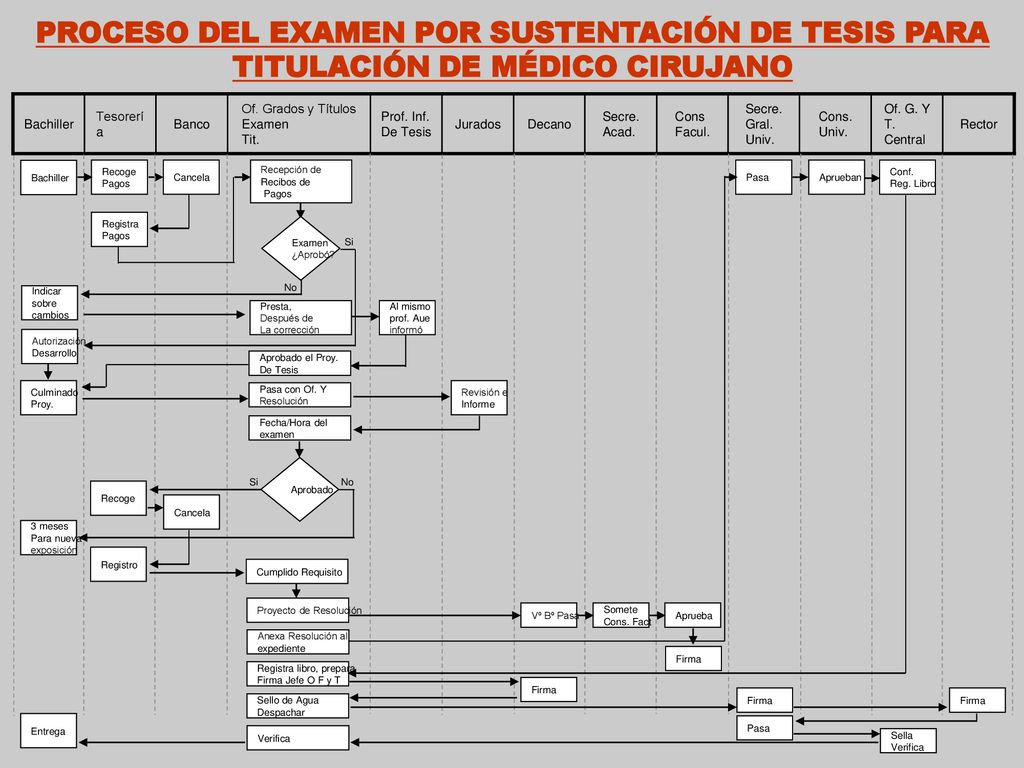

10 PROCESO DEL EXAMEN POR SUSTENTACIÓN DE TESIS PARA TITULACIÓN DE MÉDICO CIRUJANO
Bachiller Tesorería Banco Of. Grados y Títulos Examen Tit. Prof. Inf. De Tesis Jurados Decano Secre. Acad. Cons Facul. Secre. Gral. Univ. Cons. Univ. Of. G. Y T. Central Rector Bachiller Recoge Pagos Cancela Recepción de Recibos de Pagos Pasa Aprueban Conf. Reg. Libro Registra Pagos Examen ¿Aprobó? Si No Indicar sobre cambios Presta, Después de La corrección Al mismo prof. Aue informó Autorización Desarrollo Aprobado el Proy. De Tesis Culminado Proy. Pasa con Of. Y Resolución Revisión e Informe Fecha/Hora del examen Aprobado Si No Recoge Cancela 3 meses Para nueva exposición Registro Cumplido Requisito Proyecto de Resolución Vº Bº Pasa Somete Cons. Fact Aprueba Anexa Resolución al expediente Firma Registra libro, prepara Firma Jefe O F y T Firma Sello de Agua Despachar Firma Firma Entrega Pasa Verifica Sella Verifica
