1 Modelos y Sistemas

2 www. licrgarcia. webnode. com
Materias ->ITEL Modelos y Sistemas Cursogramas. CURSOGRAMA - SGC - COMPRAS.vsd CURSOGRAMA - SGC - PAGOS.vsd CURSOGRAMA - SGC - VENTAS.vsd CURSOGRAMA - SGC - COBRANZAS.vsd Descripción Funcional. DESCRIP. FUNC. - SGC - COMPRAS.docx DESCRIP. FUNC. - SGC - PAGOS.docx DESCRIP. FUNC. - SGC - VENTAS.docx Descripción de Requerimientos. F1 - SGC - COMPRAS.docx F1 - SGC - PAGOS.docx F1 - SGC - VENTAS.docx PPT Modelos y Sistemas. Modelos y Sistemas.pptx APUNTES de LECTURA OBLIGATORIA Apunte 01 Técnicas para Modelado de Sistemas.pdf Apunte 02 Herramientas para el modelado de Sistemas.pdf Apunte 03 - Herramientas 2.pdf

3 Circuitos Administrativos

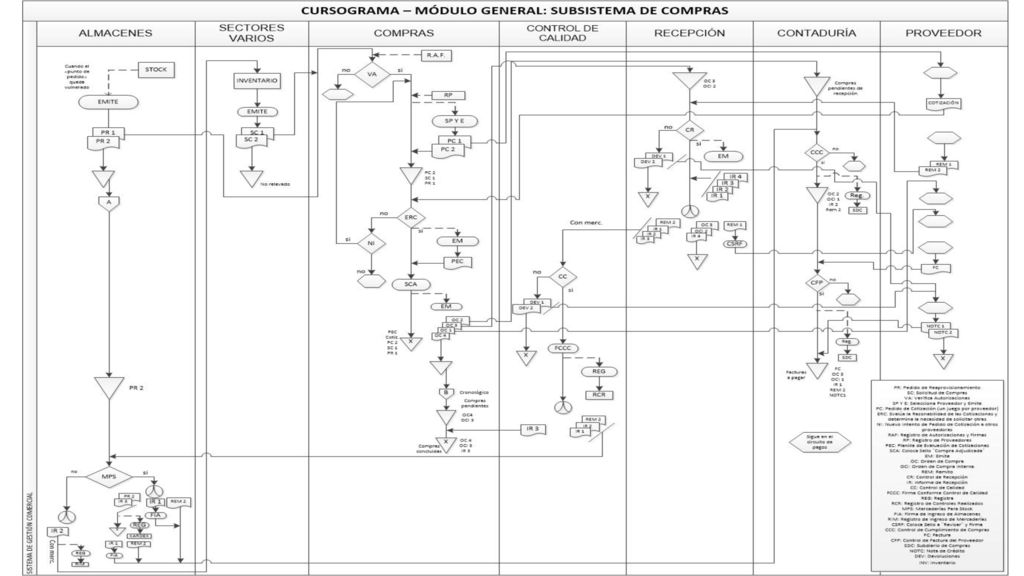

4 Circuito de Compras

5

6 Circuito de Pagos

7

8 Circuito de Ventas

9

10 Circuito de Cobros

11

12 Modelos

13 Lectura Obligatoria: Apunte 01 Técnicas para Modelado de Sistemas.pdf

14 Ciclos de Vida Clase 2

15 Ciclo de Vida (Modelo Cascada)

16 Cuestionario 1 Modelos. Que es un modelo (en el ámbito de sistemas de información)? Que es el modelo del ambiente? Que es el modelo de comportamiento? Que es un evento? Que herramientas componen el modelo del ambiente? Cual es el objetivo de la Descripción del propósito del sistema? Que técnicas se utilizan? Explique de que se trata y los componentes de un CV en cascada de acuerdo a la exposición en clase.

17 Producción 5

18 Fase de Análisis del Sistema

19 Descripción Funcional

20 6

21 Ver 05 Guia de Proyectos - Version 2013
NOMBRE REFERENCIAL: Proyecto: Subproyecto: Estado Preliminar En análisis de impacto En negociación c/usuario Definitivo Preparado por: <Nombre y Apellido> Fecha de creación: <dd/mm/aa> Actualizado por: <Nombre y Apellido> Fecha de actualización: <dd/mm/aa> Aprobado por: <Nombre y Apellido> Fecha de aprobación: <dd/mm/aa> DATOS GENERALES Requirente <Gerencia> <Nombre y Apellido> Interno Responsable Gestión Fecha requerida de implantación: <dd/mm/aa> Fecha estimada de respuesta del U211: <dd/mm/aa> Prioridad: 1 (alta), 10 (baja) 1 2 3 4 5 6 7 8 9 10 DESCRIPCIÓN DE LA NECESIDAD Objetivo del proyecto/requerimiento Alcance del proyecto/requerimiento Breve descripción Beneficios esperados / motivación / justificación Identificación de procesos y subprocesos impactados ESPECIFICACIÓN FUNCIONAL [1] Funcionalidades Alcance de las funcionalidades Descripción detallada de las funcionalidades. Descripción de aspectos de seguridad de la funcionalidad Definición de usuarios y perfiles de la funcionalidad Requerimientos a los sistemas impactados Descripción de aspectos de volumetría y performance Principales cambios a los procesos Definición de procesos/subprocesos a implementar/cambiar Reportes Puntos abiertos Temas a desarrollar en una etapa posterior Posibles indicadores DOCUMENTOS DE ANÁLISIS DE IMPACTOS OTROS DOCUMENTOS RELACIONADOS – ANEXOS DOCUMENTO F1 Requerimientos funcionales e impactos Ver 05 Guia de Proyectos - Version 2013

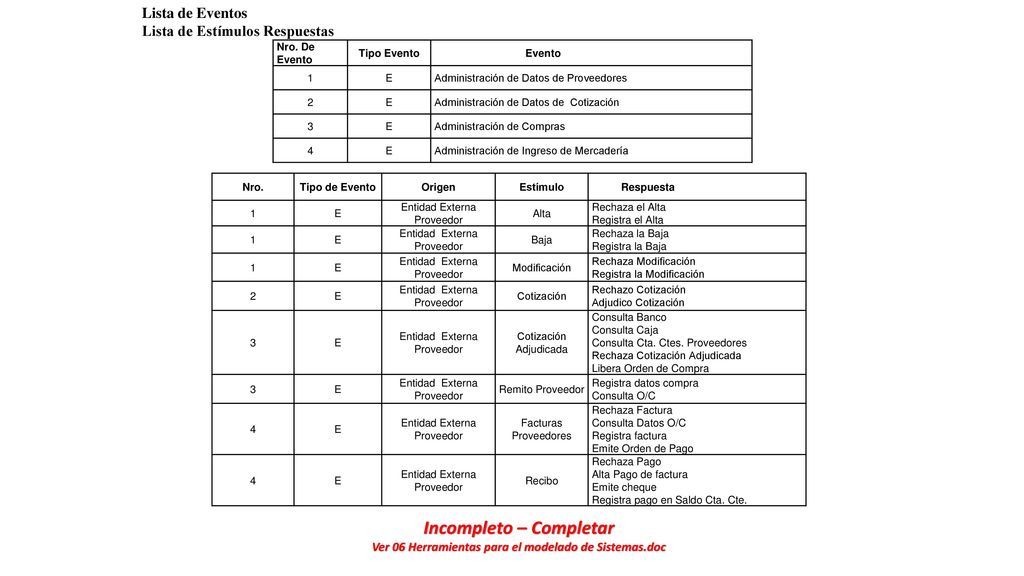

22 Lista de Eventos y Estimulo - Respuesta

23 Incompleto – Completar
Lista de Eventos Lista de Estímulos Respuestas Nro. De Evento Tipo Evento Evento 1 E Administración de Datos de Proveedores 2 Administración de Datos de Cotización 3 Administración de Compras 4 Administración de Ingreso de Mercadería Nro. Tipo de Evento Origen Estímulo Respuesta 1 E Entidad Externa Proveedor Alta Rechaza el Alta Registra el Alta Entidad Externa Proveedor Baja Rechaza la Baja Registra la Baja Modificación Rechaza Modificación Registra la Modificación 2 Cotización Rechazo Cotización Adjudico Cotización 3 Cotización Adjudicada Consulta Banco Consulta Caja Consulta Cta. Ctes. Proveedores Rechaza Cotización Adjudicada Libera Orden de Compra Remito Proveedor Registra datos compra Consulta O/C 4 Facturas Proveedores Rechaza Factura Consulta Datos O/C Registra factura Emite Orden de Pago Recibo Rechaza Pago Alta Pago de factura Emite cheque Registra pago en Saldo Cta. Cte. Incompleto – Completar Ver 06 Herramientas para el modelado de Sistemas.doc

24 Diagrama de Flujo de Datos

25 Ver 06 Herramientas para el modelado de Sistemas.doc
2

26 Diagrama de Flujo de Datos Nivel 0

27

28 Diagrama de Flujo de Datos Nivel 1 a N

29

30 Ver 06 Herramientas para el modelado de Sistemas.doc

31 Diccionario de Datos

32 Obligatorio Obligatorio Diccionario de Datos Flujos de datos
* Datos en movimientos Nombre + Alias + Descripción + Composición +… ,,,+ (Información de Volumen) + (Frecuencia) + … ,,,+ (Consideraciónes de seguridad e impelemtación)…+ * Ej. Datos de Clientes Estructura de Datos * Estructuras y/o elementos de datos (atributos). Nombre y Composición Elementos de Datos * El que no requiere mayor descomposición * No requiere mayor descomposición Nombre + Alias + Descripción + Valores (* Caso Discreto) … … (Caso Continuo) + Significado + Tipo (Numerico / Alfab) + … …+ Longitud Almacenamientos * Datos en reposo Nombre + Descripción + Composición + (Información de Volumen) +… ,,,+ (Consideraciones de seguridad e implementación)…+ *Ej. Proveedores Entidad Externas * Objetos con los que el sistema intercatúa [Rol que desempeña / Organización) + (* Persona / Lugar / Cosa / Sistema)…+ …+ Volumen + Tasa de crecimiento + ( si es Sistema Lenguaje + Técnología) Procesos * Transformaciones de información ó controles Nombre + Propósito + Especificación (Datos de entrada + Descripción proceso… … + Datos de salida). Obligatorio Obligatorio

33 Diagrama de Bloques

34 Ver 06 Herramientas para el modelado de Sistemas.doc
Descripción de las Necesidades Diagramas de Bloques Standard (Sistemas de Compras) Notas para el profesor: 1.- Diagrama de bloques (STANDARD). Puntos a resaltar: Explicación del circuito de compras. Documentos utilizados en el circuito. Metodología de ciclo de vida en el relevamiento descripción de Fases / Etapas /tareas (TEORICO) Ver 06 Herramientas para el modelado de Sistemas.doc

35 Fase Diseño

36 8

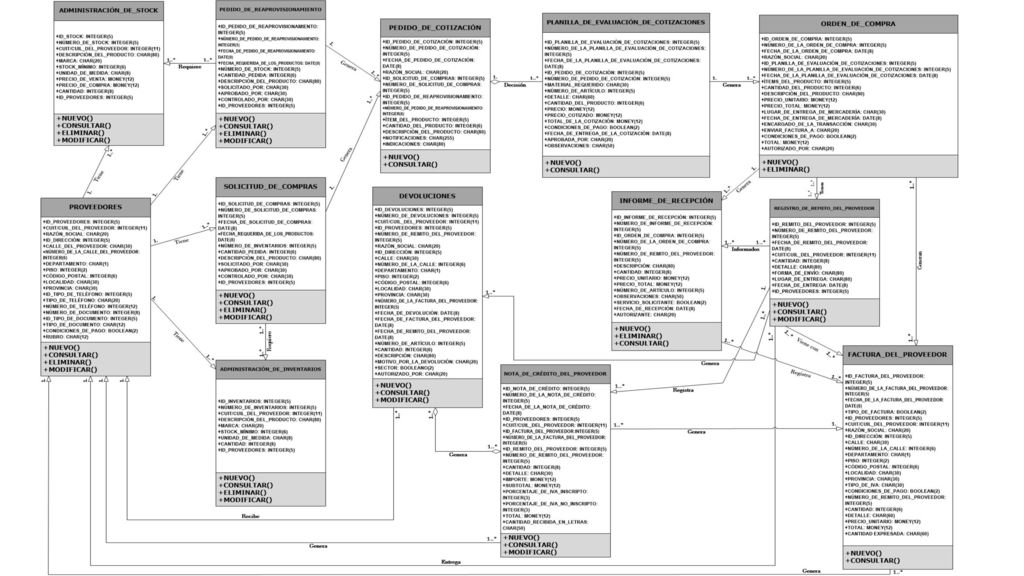

37 Diagrama de Clases

38

39 Diagrama de Entidad Relación

40

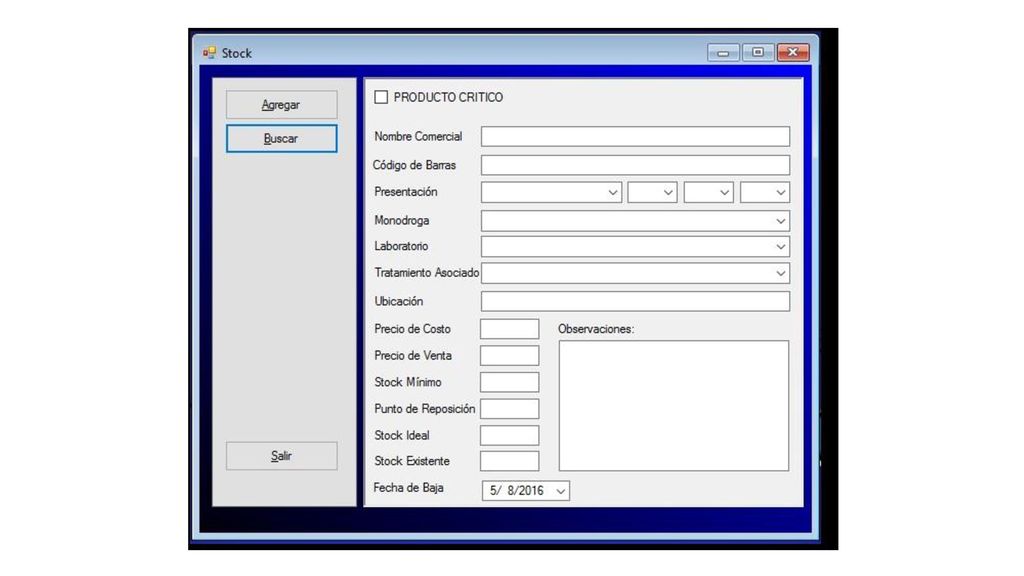

41 Prototipo

42

43 Cuestionario 2 Herramientas.
Cursogramas – Simbología – Como se construye DFD 0 y DFD 1 a N. – Simbología – Como se construye Diccionario de Datos – Como se construye Diagrama de Bloques – Simbología – Como se construye Diagrama de Clases – Simbología – Como se construye Diagrama Entidad / Relación – Como se construye Prototipos
