Epicicloidales y engranaje múltiple
Formulario Epicicloidales y engranaje múltiple
2

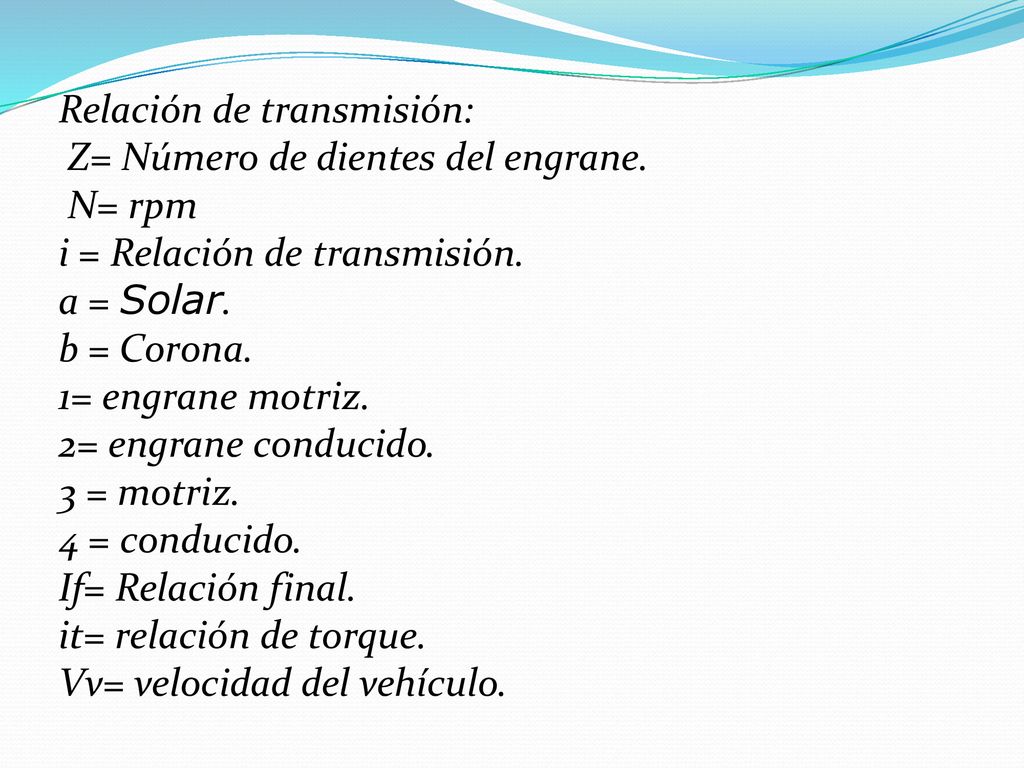

Relación de transmisión: Z= Número de dientes del engrane
Relación de transmisión: Z= Número de dientes del engrane. N= rpm i = Relación de transmisión. a = Solar. b = Corona. 1= engrane motriz. 2= engrane conducido. 3 = motriz. 4 = conducido. If= Relación final. it= relación de torque. Vv= velocidad del vehículo.
3

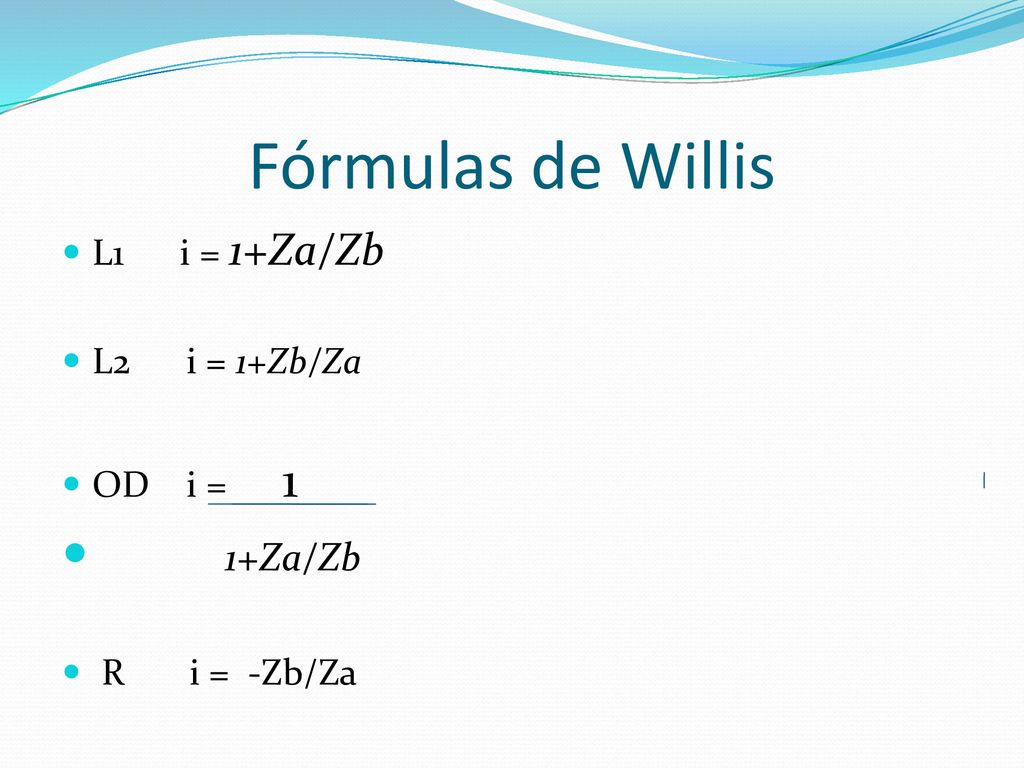

Fórmulas de Willis 1+Za/Zb L1 i = 1+Za/Zb L2 i = 1+Zb/Za OD i = 1
R i = -Zb/Za
4

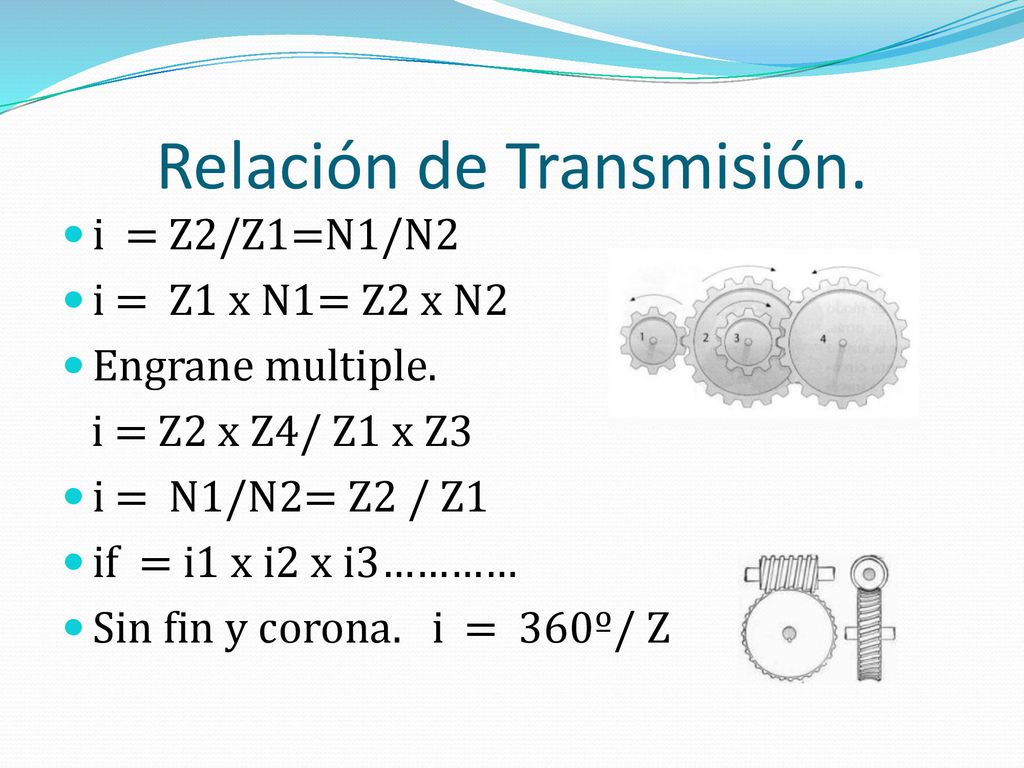

Relación de Transmisión.
i = Z2/Z1=N1/N2 i = Z1 x N1= Z2 x N2 Engrane multiple. i = Z2 x Z4/ Z1 x Z3 i = N1/N2= Z2 / Z1 if = i1 x i2 x i3………… Sin fin y corona. i = 360º/ Z
5

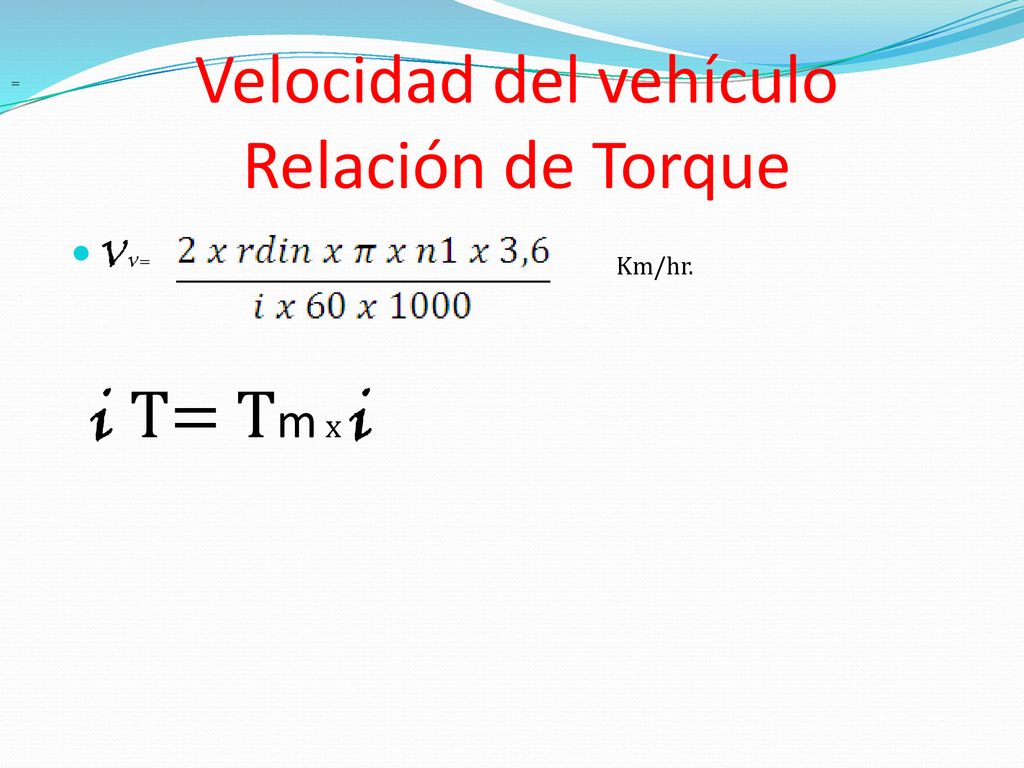

Velocidad del vehículo Relación de Torque
= Velocidad del vehículo Relación de Torque VV= Km/hr. i T= Tm x i
6

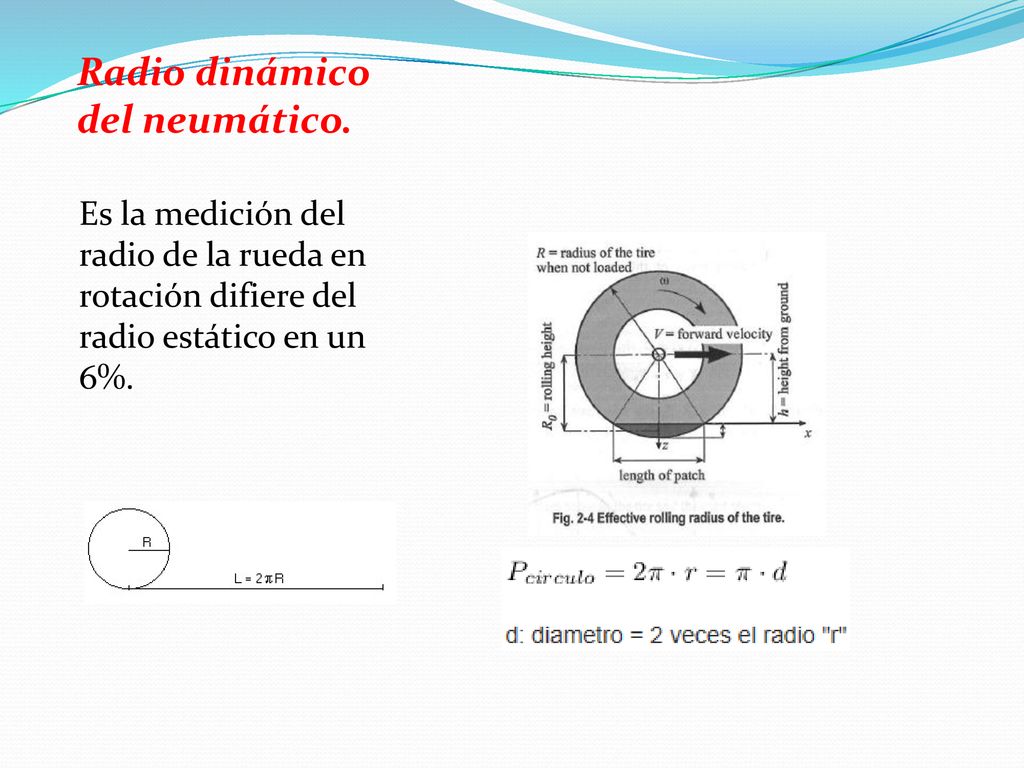

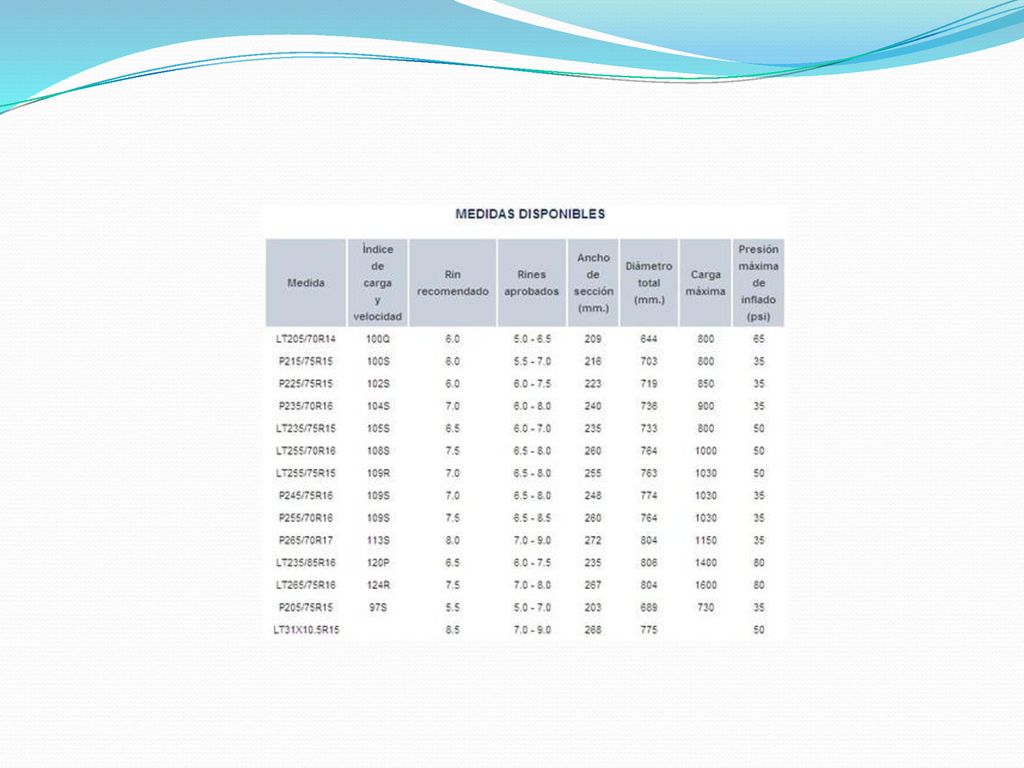

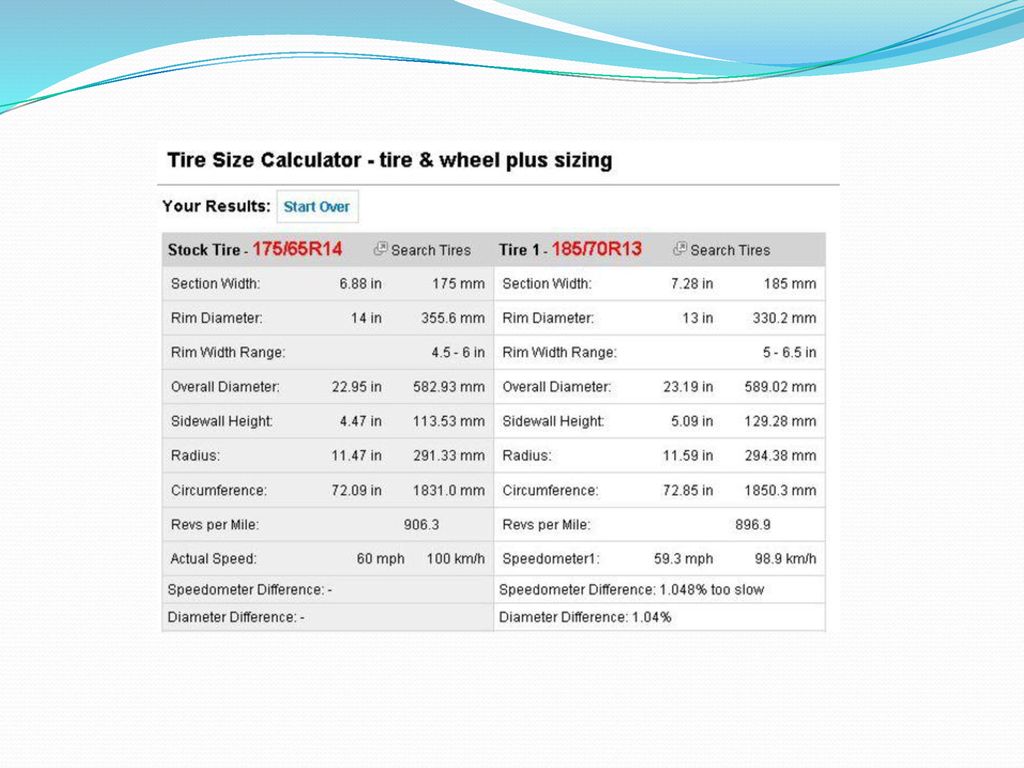

Radio dinámico del neumático.
Es la medición del radio de la rueda en rotación difiere del radio estático en un 6%.
