Universidad del Táchira Departamento de Ingeniería Mecánica Núcleo de Diseño Mecánico Dibujo de Elementos de Máquina ENGRANAJES Ing. Gerardo Márquez, MSc
2
¿Que es un Engranaje? Los engranajes son ruedas cilíndricas dentadas que se usan para transmitir movimiento y potencia de un eje giratorio a otro. El ángulo de presión es el que forma la tangente a los círculos de paso y la línea trazada normal a la superficie del diente del engranaje. Fig. 1 Representación de las características de un engranaje Fuente:
3

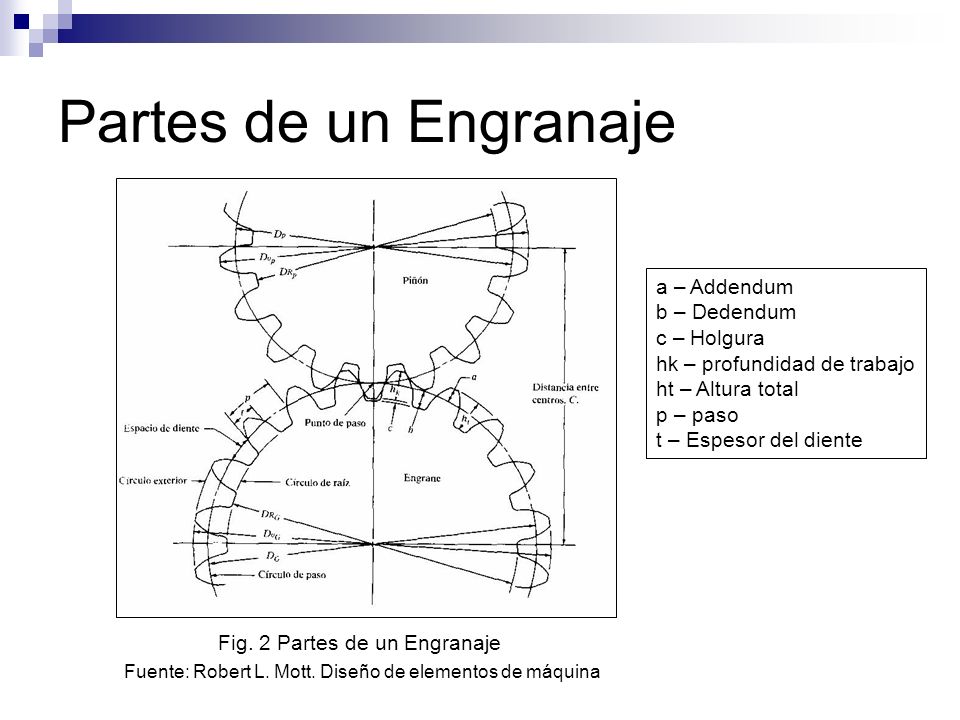

Partes de un Engranaje a – Addendum b – Dedendum c – Holgura hk – profundidad de trabajo ht – Altura total p – paso t – Espesor del diente Fig. 2 Partes de un Engranaje Fuente: Robert L. Mott. Diseño de elementos de máquina
4
Clasificación de los Engranajes
Según la situación de los dientes Engranajes Interiores Engranajes Exteriores Según la forma de los dientes Engranajes de Dientes Rectos Engranajes de Dientes Helicoidales Según la forma de engranajes Engranaje Cilíndrico, Cónico, de Tornillo Sinfín y de Cremallera
5
Según la situación de los dientes
Engranajes Interiores Engranajes Exteriores Fig Engranajes Interiores Fuente: Fuente:
6
Según la forma de los dientes
Engranajes de Dientes Rectos Fuente:
7
Según la forma de los dientes
Engranajes de Dientes Helicoidales Fuente:
8
Según la forma de engranajes
Engranajes Cilíndricos Fig. Engranaje Cilíndrico de Dientes Helicoidales Fig. Engranaje Cilíndrico de Dientes Rectos Fuente:
9
Según la forma de engranajes
: Engranajes Cónicos Engranajes de Tornillo Sinfín Engranajes de Cremallera Fuente:
10
Ecuaciones para Dientes Rectos
Fig. 5 Partes de un Engranaje Fuente: Robert L. Mott. Diseño de elementos de máquina
11
Relación de Velocidades (RV)
La cantidad de reducción de velocidad depende la relación del numero de dientes en el piñón entre el numero de dientes de la corona, de acuerdo con la siguiente relación: RV > 1 (Reducción) RV < 1 (Incremento) Fig.2 Piñón y Corona Fuente:
12
Relación de Velocidades (RV)
13
Ejercicios (RV) 1. Un piñón de paso 8, con 18 dientes, engrana con una corona de 64 dientes. El piñón gira a 2450 rpm. Calcule lo siguiente: a) Distancia entre centros b) Modulo c) Relación de velocidades d) Velocidad de la corona
14
Fuente: Robert L. Mott. Diseño de elementos de máquina
Tren de engranaje El tren de engranaje es el uso de mas de dos engranajes en un conjunto Fig. Tren de Engranaje Fuente: Robert L. Mott. Diseño de elementos de máquina
15
Engranaje Loco o Intermedio
Todo engranaje de un tren de engranaje que funciona al mismo tiempo como engrane motriz y engrane impulsado se llama engranaje loco y engranaje intermedio. Fig. Engranaje Loco o Intermedio Fuente:
16
Valor del tren (VT) Representa la relación de la velocidad de entrada (del primer engranaje del tren) entre la velocidad de salida (del último engrane del tren)
17

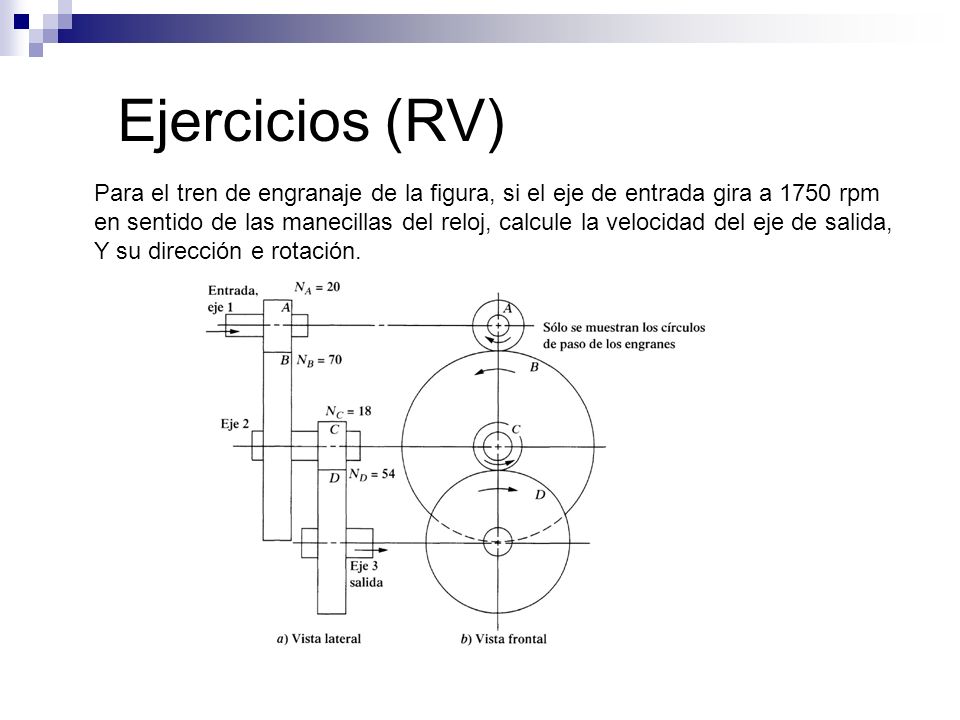

Ejercicios (RV) Para el tren de engranaje de la figura, si el eje de entrada gira a 1750 rpm en sentido de las manecillas del reloj, calcule la velocidad del eje de salida, Y su dirección e rotación.
