1 Histograma

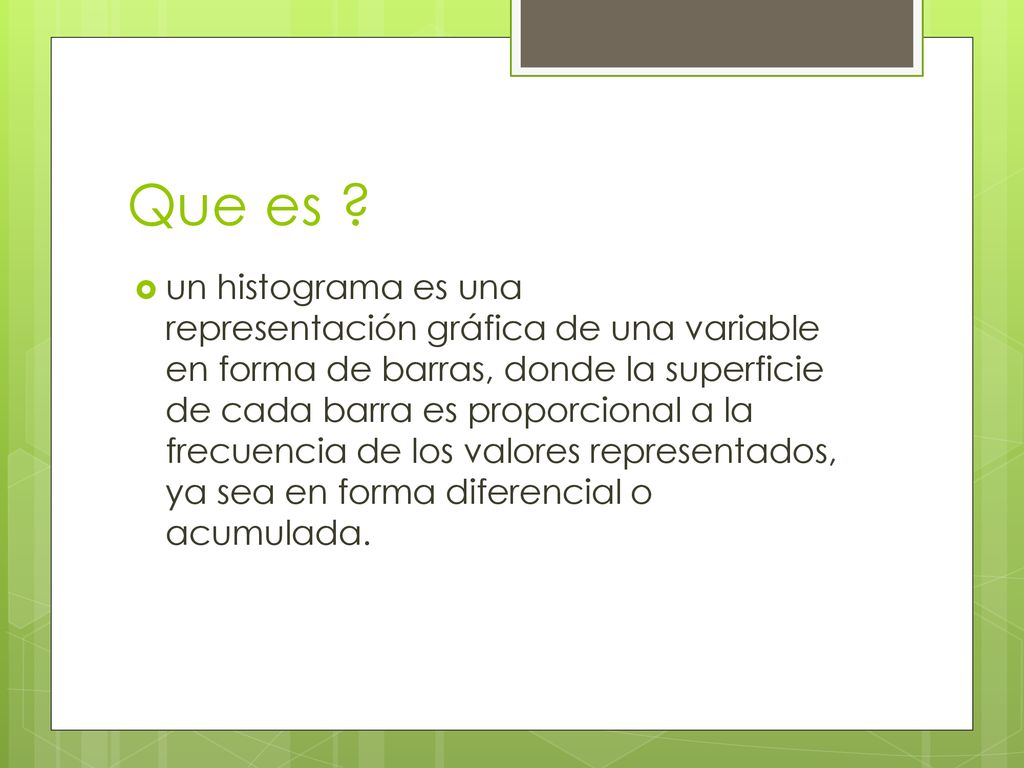

2 Que es ? un histograma es una representación gráfica de una variable en forma de barras, donde la superficie de cada barra es proporcional a la frecuencia de los valores representados, ya sea en forma diferencial o acumulada.

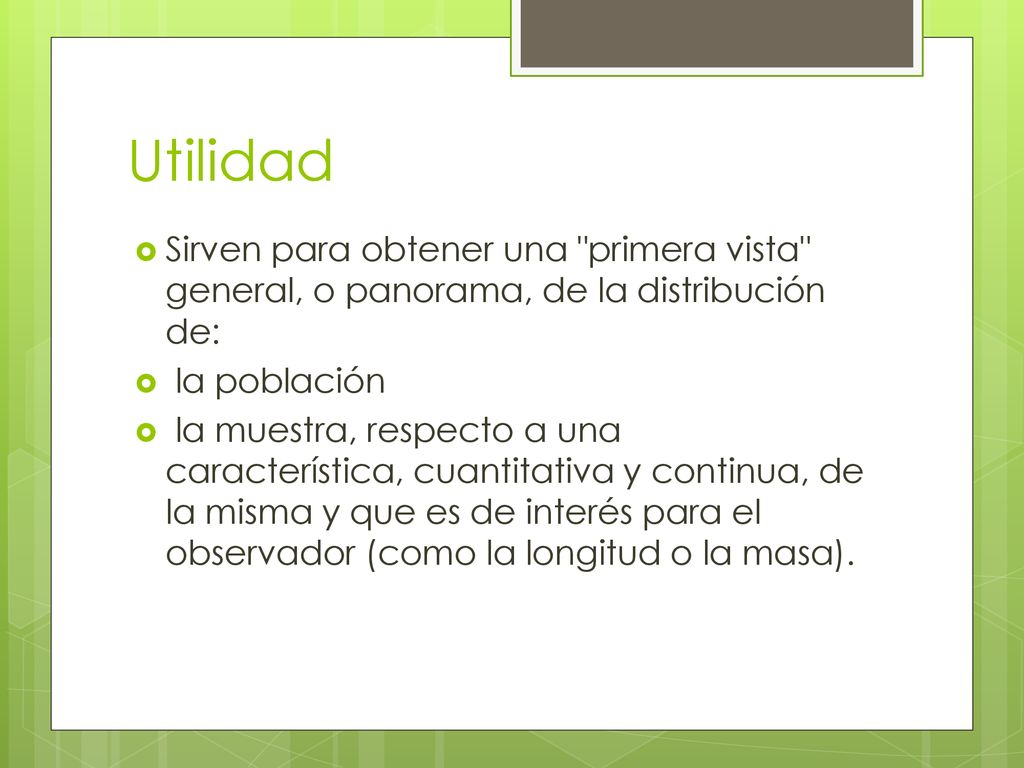

3 Utilidad Sirven para obtener una "primera vista" general, o panorama, de la distribución de: la población la muestra, respecto a una característica, cuantitativa y continua, de la misma y que es de interés para el observador (como la longitud o la masa).

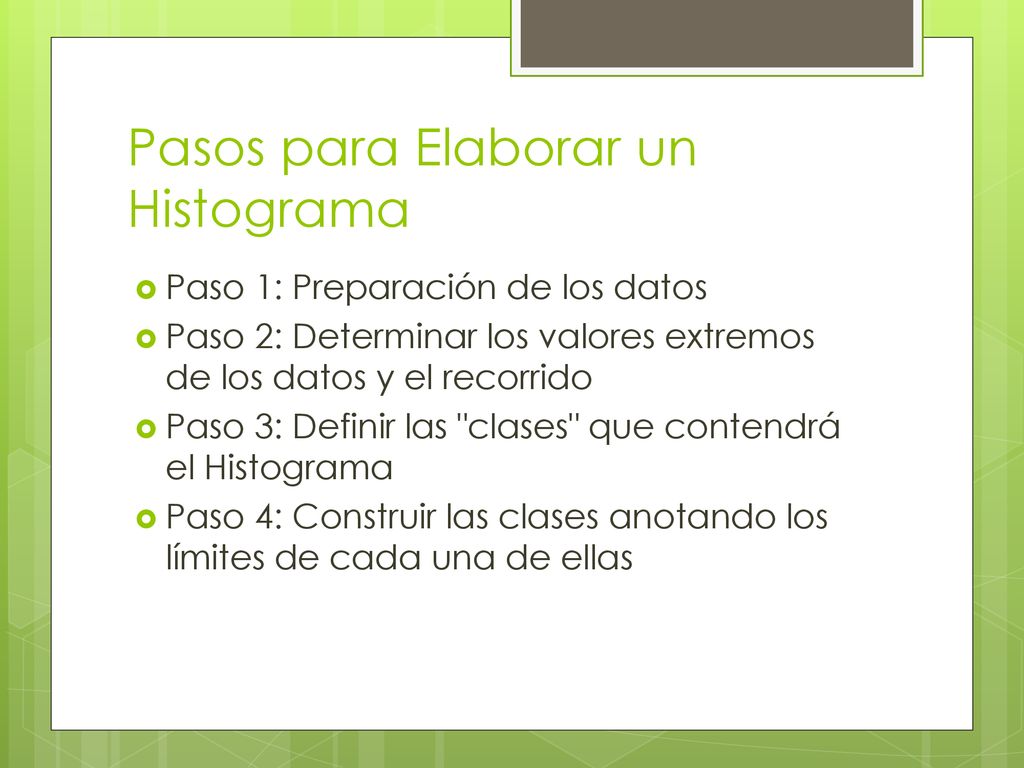

4 Pasos para Elaborar un Histograma
Paso 1: Preparación de los datos Paso 2: Determinar los valores extremos de los datos y el recorrido Paso 3: Definir las "clases" que contendrá el Histograma Paso 4: Construir las clases anotando los límites de cada una de ellas

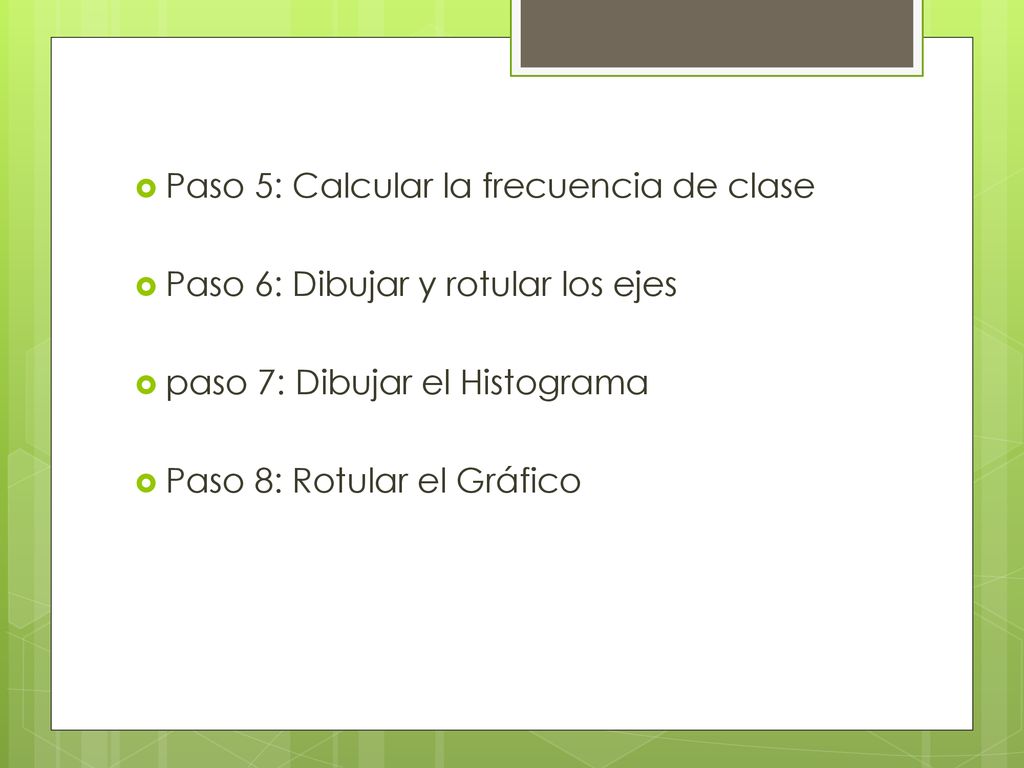

5 Paso 5: Calcular la frecuencia de clase
Paso 6: Dibujar y rotular los ejes paso 7: Dibujar el Histograma Paso 8: Rotular el Gráfico

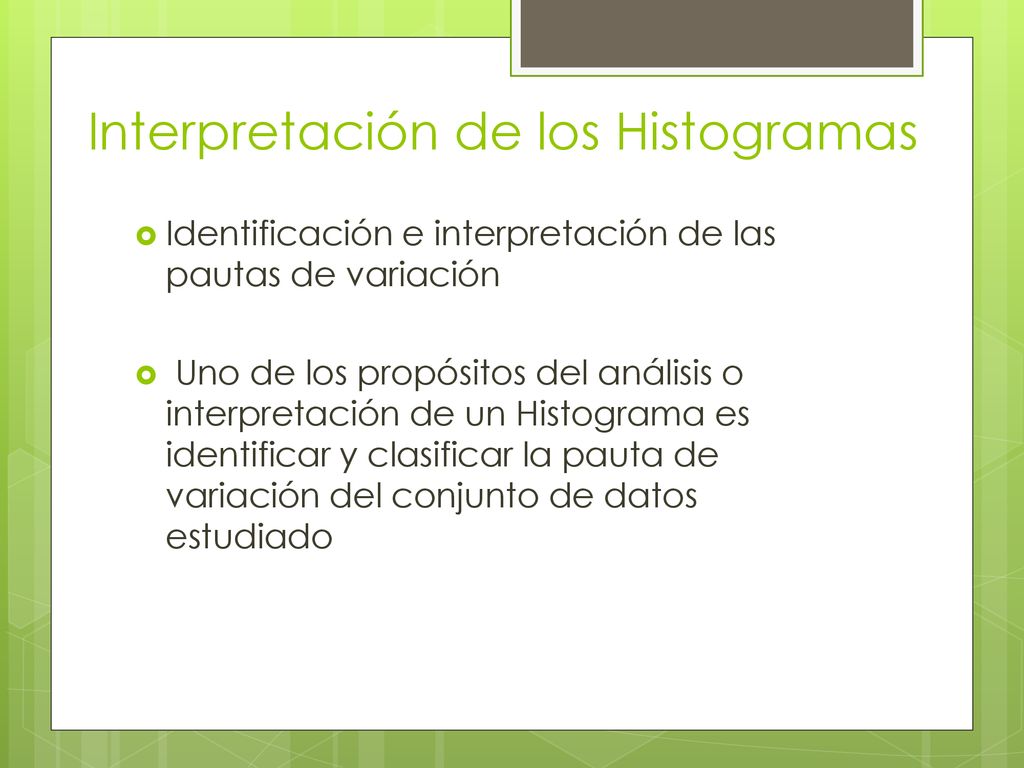

6 Interpretación de los Histogramas
Identificación e interpretación de las pautas de variación Uno de los propósitos del análisis o interpretación de un Histograma es identificar y clasificar la pauta de variación del conjunto de datos estudiado

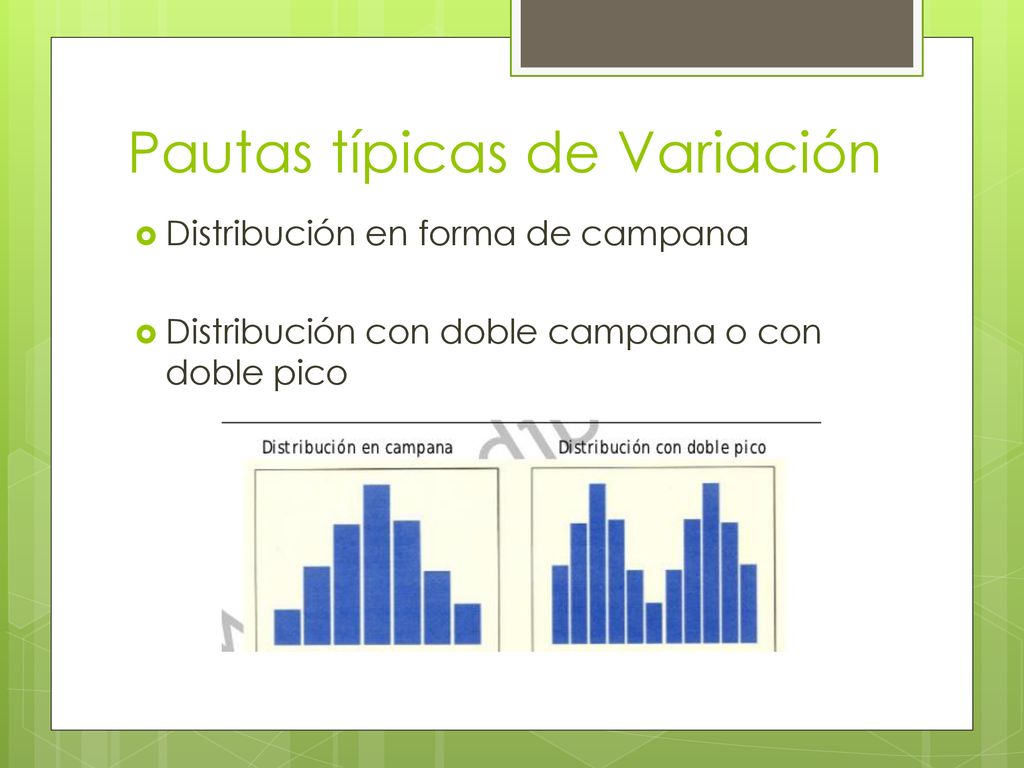

7 Pautas típicas de Variación
Distribución en forma de campana Distribución con doble campana o con doble pico

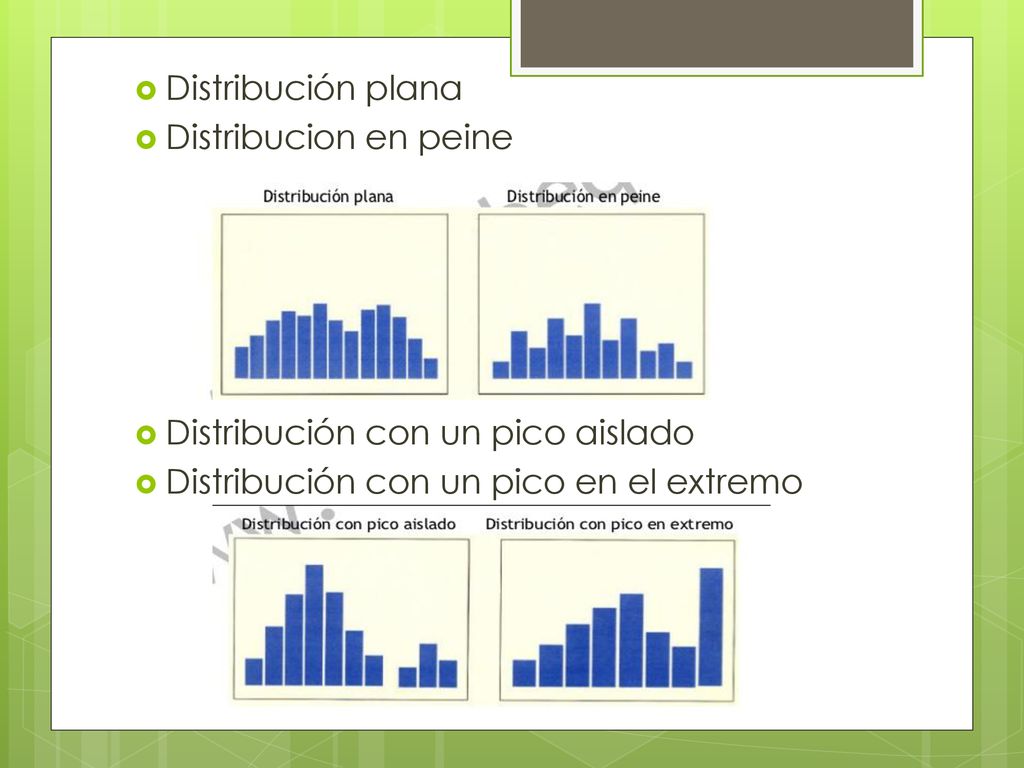

8 Distribución plana Distribucion en peine Distribución con un pico aislado Distribución con un pico en el extremo

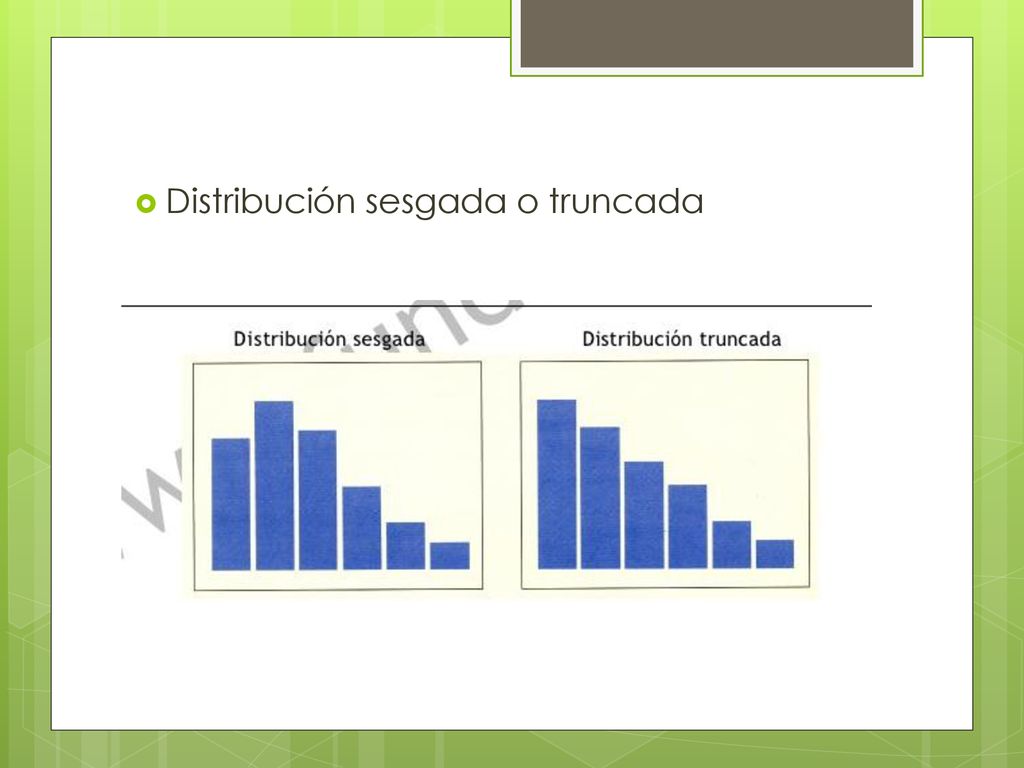

9 Distribución sesgada o truncada

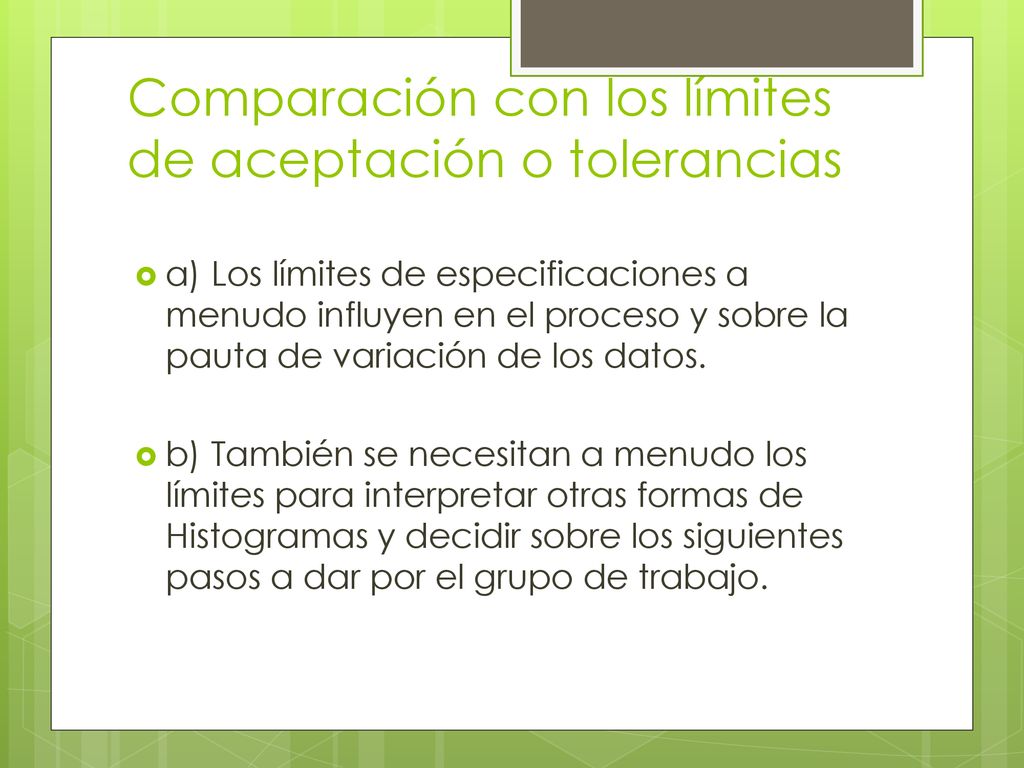

10 Comparación con los límites de aceptación o tolerancias
a) Los límites de especificaciones a menudo influyen en el proceso y sobre la pauta de variación de los datos. b) También se necesitan a menudo los límites para interpretar otras formas de Histogramas y decidir sobre los siguientes pasos a dar por el grupo de trabajo.

11

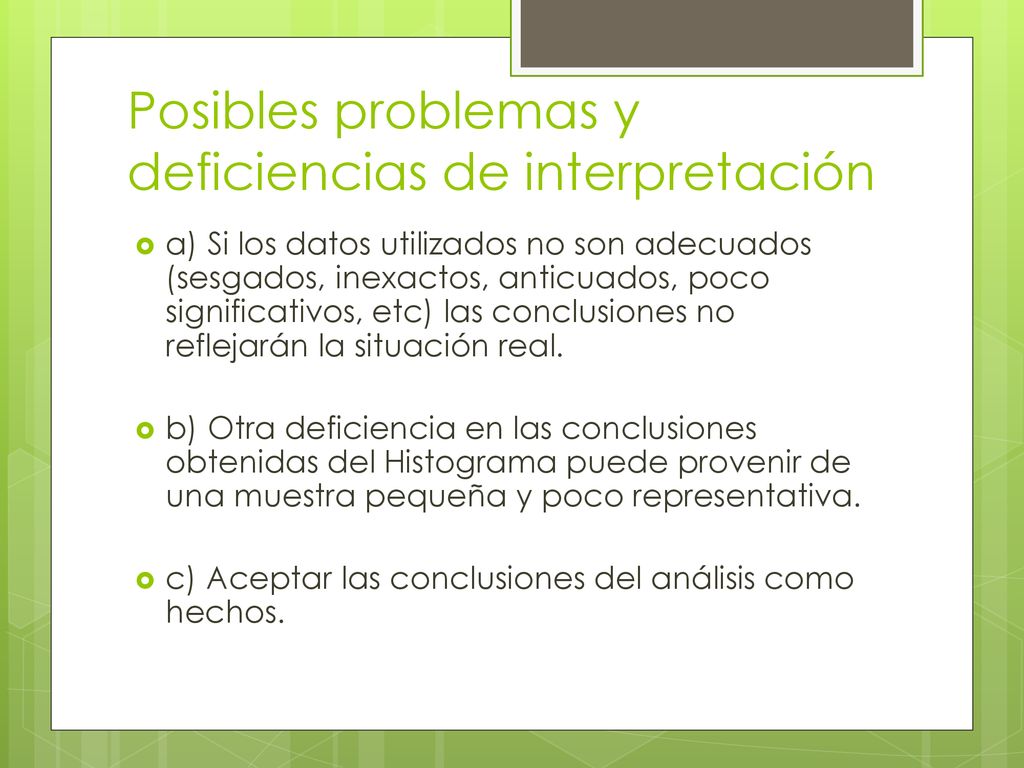

12 Posibles problemas y deficiencias de interpretación
a) Si los datos utilizados no son adecuados (sesgados, inexactos, anticuados, poco significativos, etc) las conclusiones no reflejarán la situación real. b) Otra deficiencia en las conclusiones obtenidas del Histograma puede provenir de una muestra pequeña y poco representativa. c) Aceptar las conclusiones del análisis como hechos.

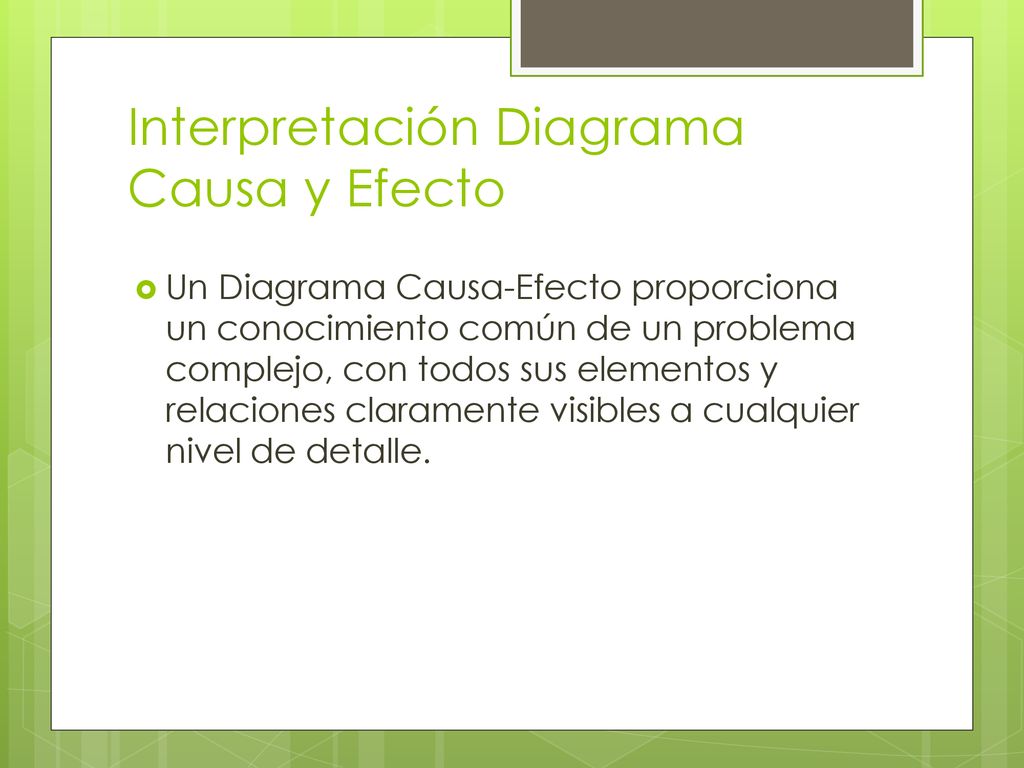

13 Interpretación Diagrama Causa y Efecto
Un Diagrama Causa-Efecto proporciona un conocimiento común de un problema complejo, con todos sus elementos y relaciones claramente visibles a cualquier nivel de detalle.

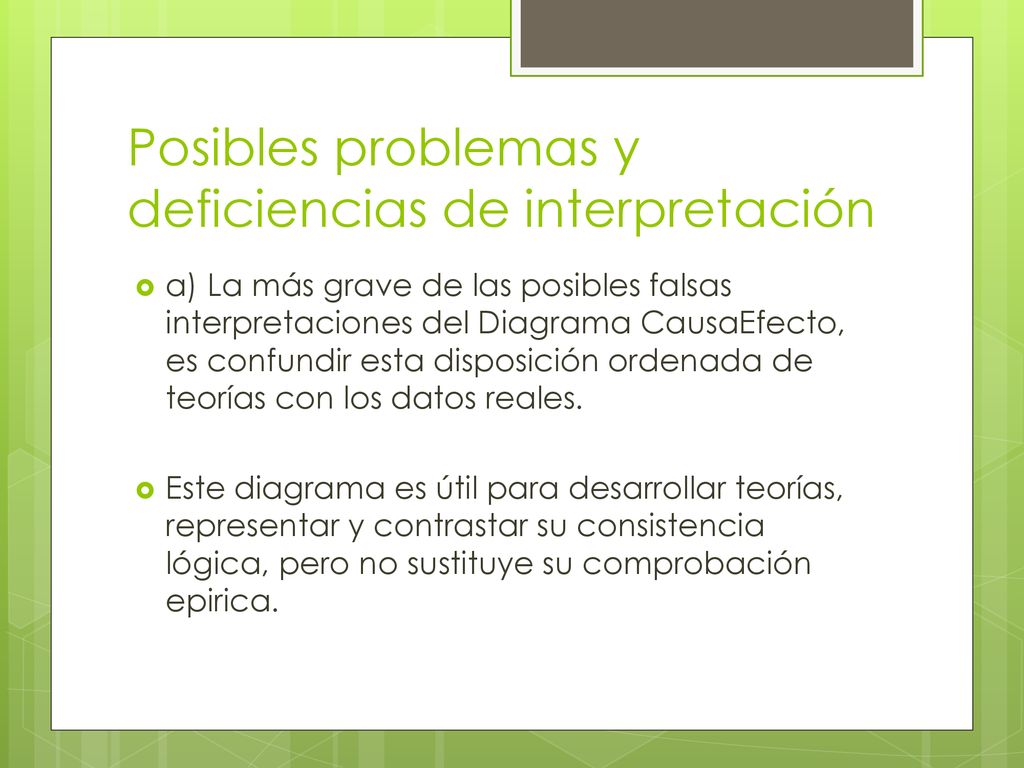

14 Posibles problemas y deficiencias de interpretación
a) La más grave de las posibles falsas interpretaciones del Diagrama CausaEfecto, es confundir esta disposición ordenada de teorías con los datos reales. Este diagrama es útil para desarrollar teorías, representar y contrastar su consistencia lógica, pero no sustituye su comprobación epirica.

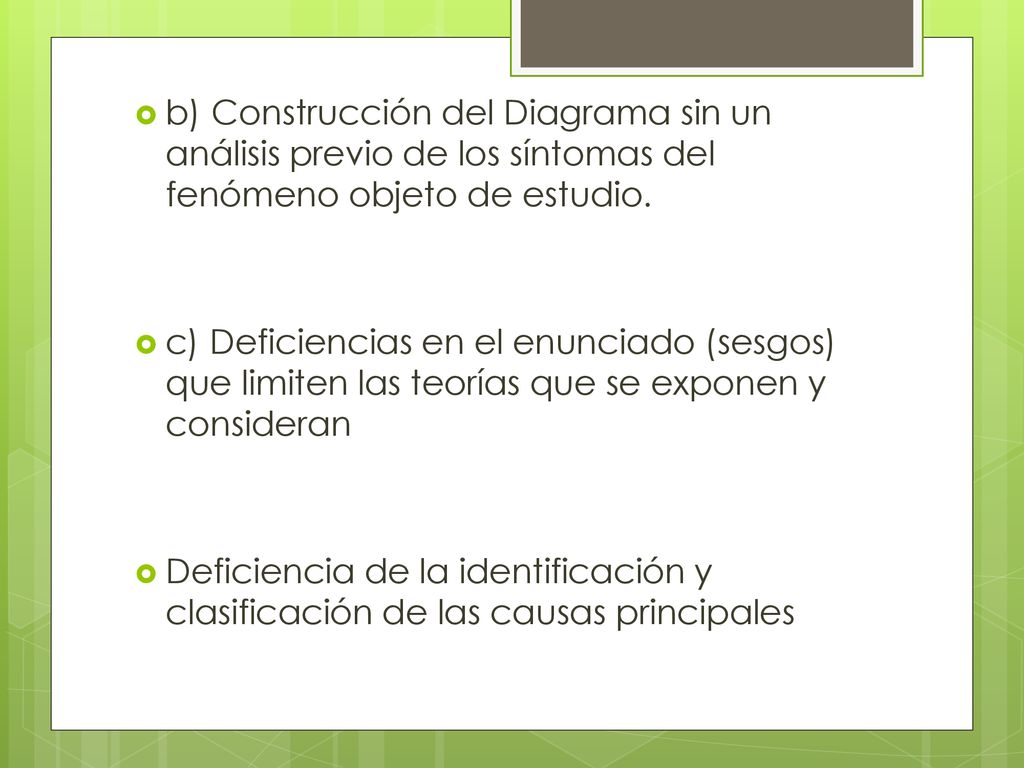

15 b) Construcción del Diagrama sin un análisis previo de los síntomas del fenómeno objeto de estudio.
c) Deficiencias en el enunciado (sesgos) que limiten las teorías que se exponen y consideran Deficiencia de la identificación y clasificación de las causas principales
