1 The LifePort Kidney Transporter 1.1
Rev. A

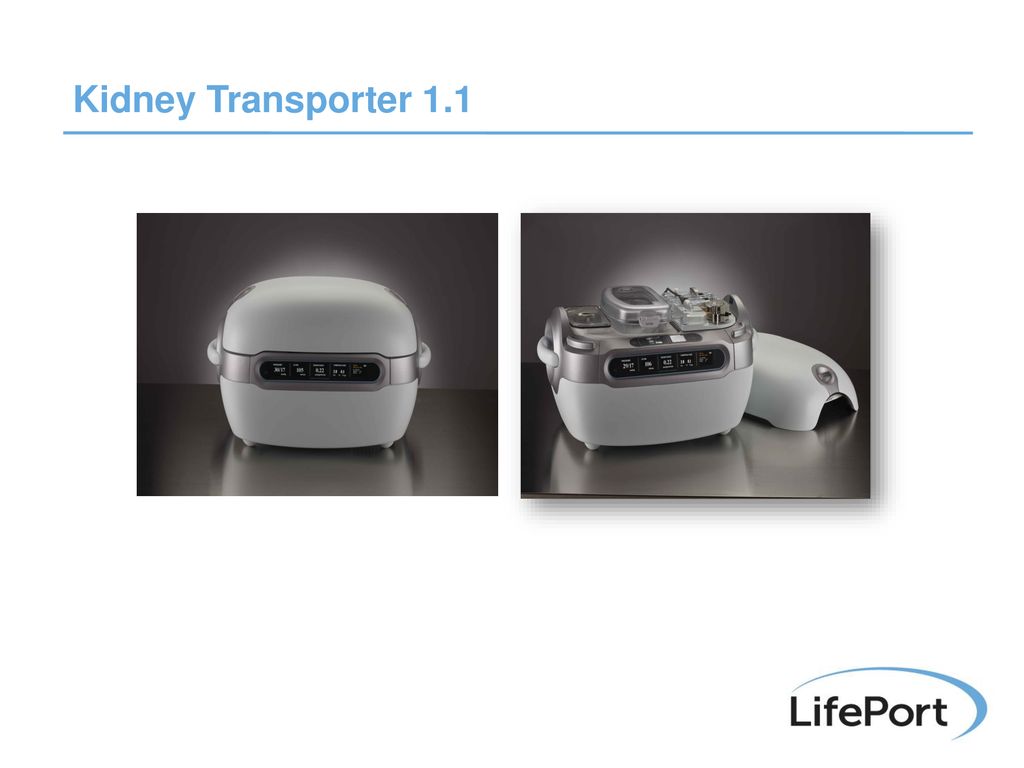

2 Kidney Transporter 1.1 3 core characteristics important for any LifePort product: SAFETY, EASY TO USE and TRANSPORTABLE three reoccurring themes -portability – goes anywhere a box of ice can go, untattended, battery and ice life good for 24 hours -ease of use – just two user settings – operating mode and pressure -safety – kidney always protected, redundant preservation - defaults to static storage when unit is off

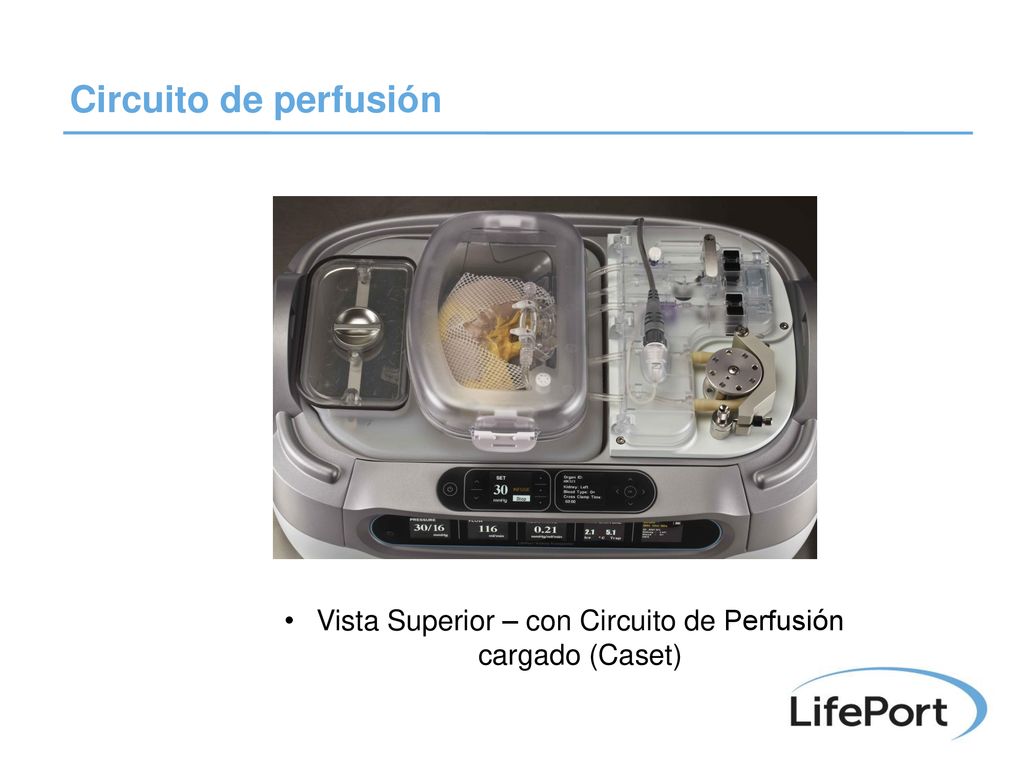

3 Vista Superior – con Circuito de Perfusión cargado (Caset)

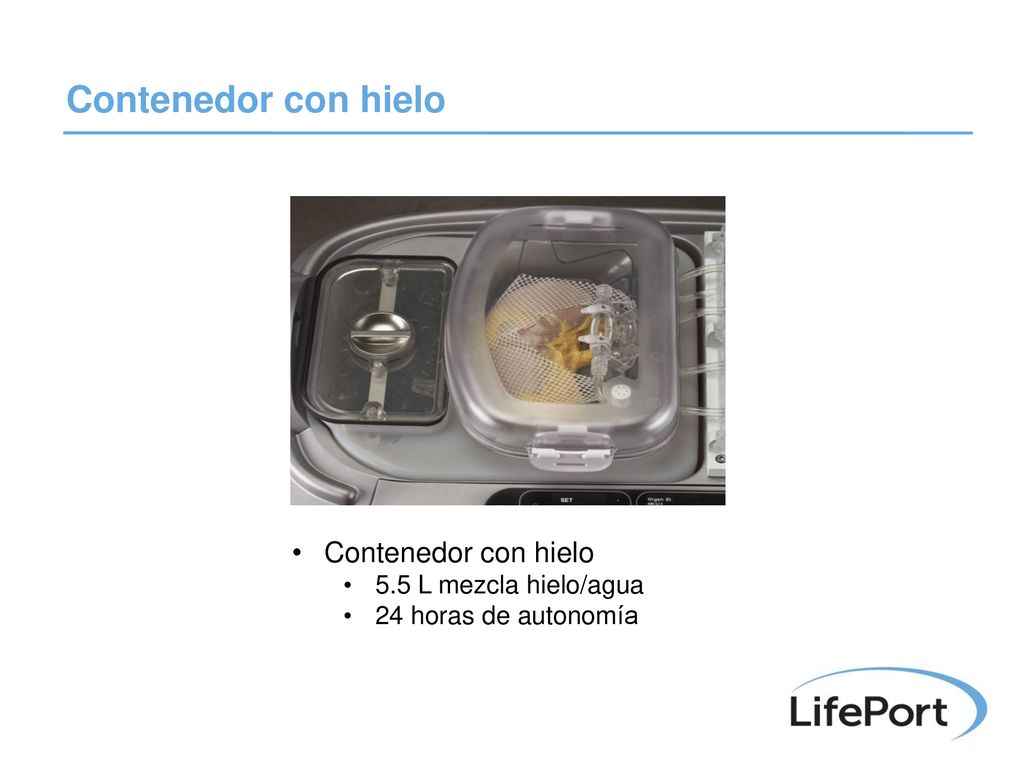

4 Contenedor con hielo Contenedor con hielo 5.5 L mezcla hielo/agua
ease of use -ice: easy to find (portability), easy to load -24 hours with one fill protection -conduction into cassette doesn’t rely on electronics -kidney at the center -right temperature Contenedor con hielo 5.5 L mezcla hielo/agua 24 horas de autonomía

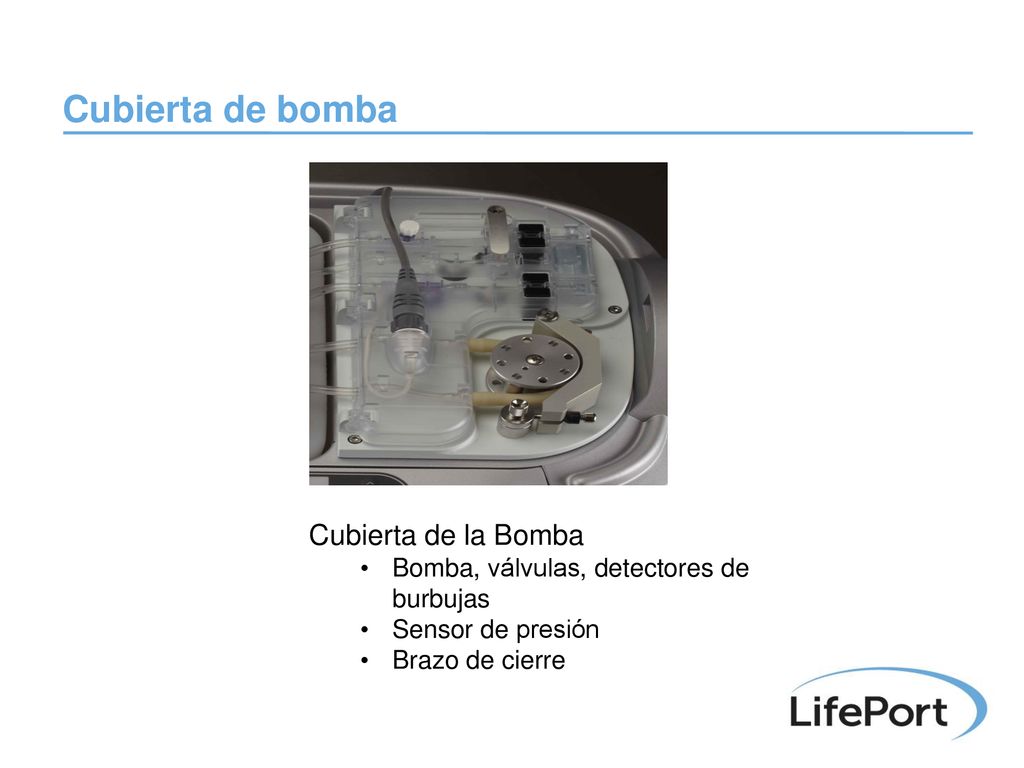

5 Cubierta de bomba Cubierta de la Bomba
ease of use 1-2-3 connection protection air bubble detectors frame in place sensor Cubierta de la Bomba Bomba, válvulas, detectores de burbujas Sensor de presión Brazo de cierre

6 Panel superior control
Ajustar la presión de perfusión Seleccionar el modo de perfusión Introducir la información de identificación del órgano Introducir la información de identificación del dispositivo Device information: you can give a name to the device, Timezone specifications, language ease of use 4 modes +power fully digital LifePort shows only the options to use that are relevant at that moment protection 10 to 65 mmHg can’t set it too high hidden when cover is put on

7 Pantalla frontal Pantalla Frontal Presión: Sistólica/Diastolica Flujo
Resitencia renal calculado Temperatura: hielo/solución Datos: ID órgano, tiempo de perfusión etc

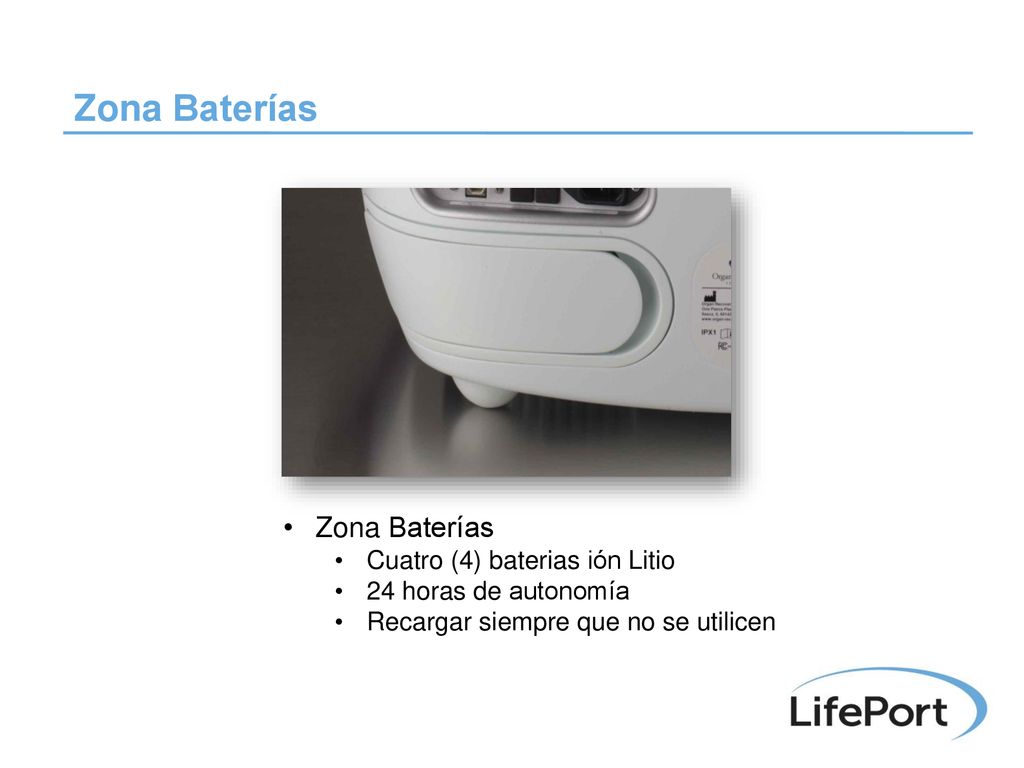

8 Zona Baterías Zona Baterías Cuatro (4) baterias ión Litio
ease of use smart batteries and smart charger portability obvious protection well over 24 hours with 4 full batteries Zona Baterías Cuatro (4) baterias ión Litio 24 horas de autonomía Recargar siempre que no se utilicen

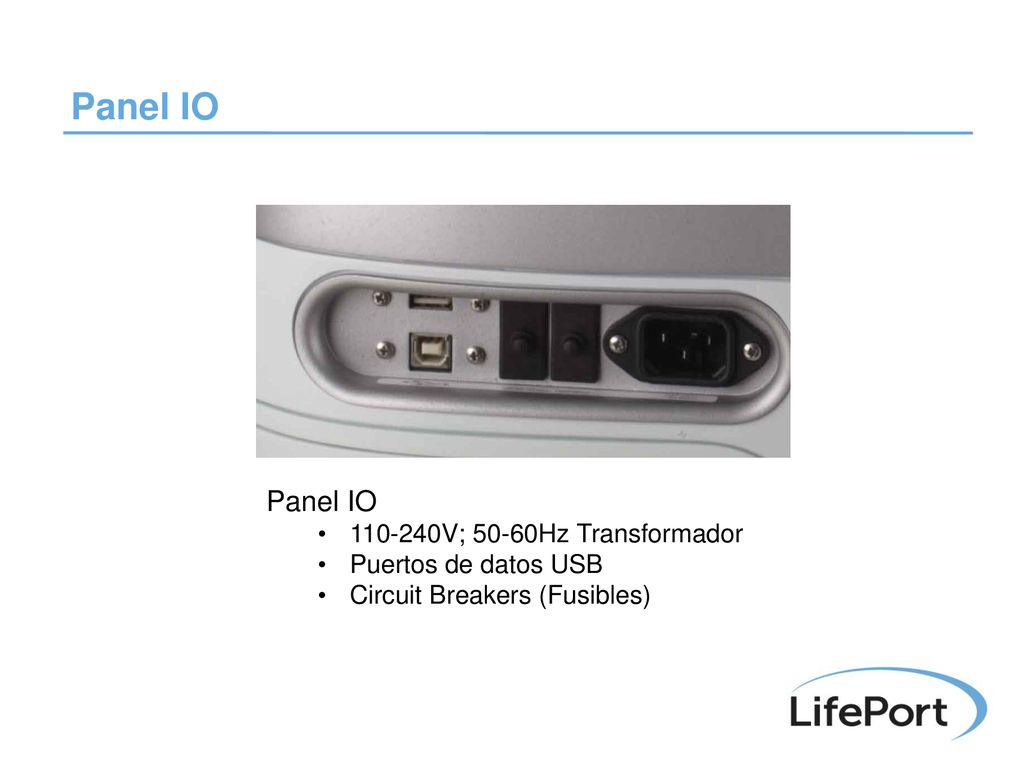

9 Panel IO Panel IO 110-240V; 50-60Hz Transformador Puertos de datos USB
Circuit Breakers (Fusibles) ease of use any voltage computer connection text files graph into excel protection computer connection-view entire case including alarms

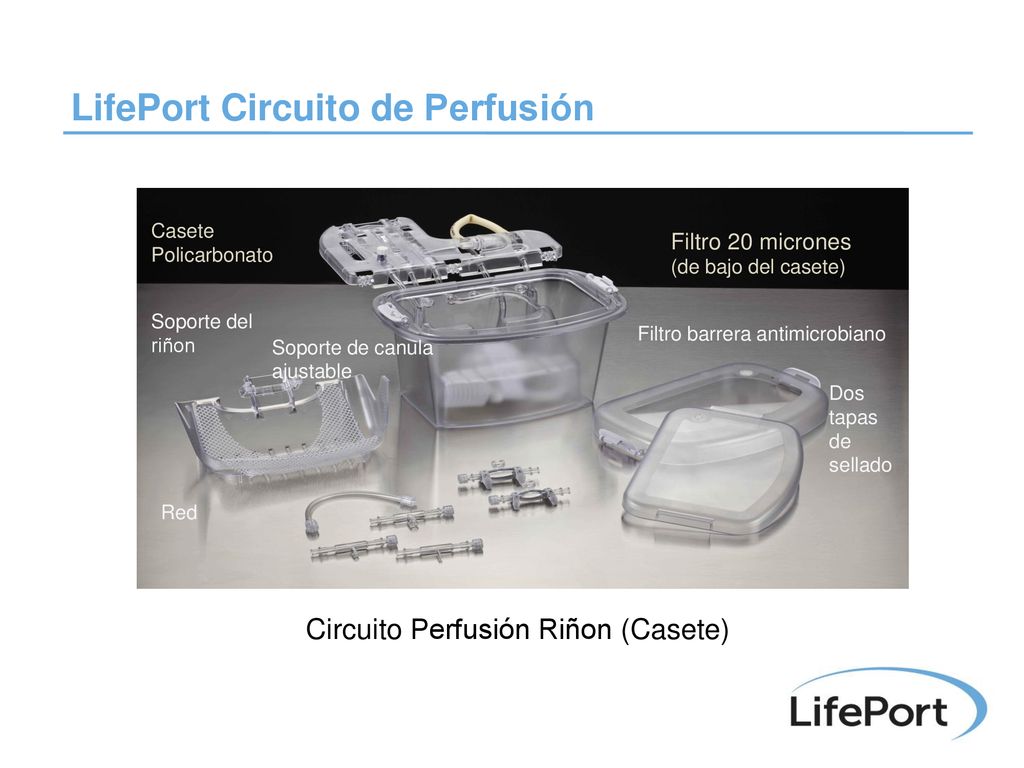

10 LifePort Circuito de Perfusión
Casete Policarbonato Filtro 20 micrones (de bajo del casete) Soporte del riñon Filtro barrera antimicrobiano Soporte de canula ajustable Dos tapas de sellado talk about packaging, comes all together, ready to use including drape and cannula Cannulas apart Red Circuito Perfusión Riñon (Casete)

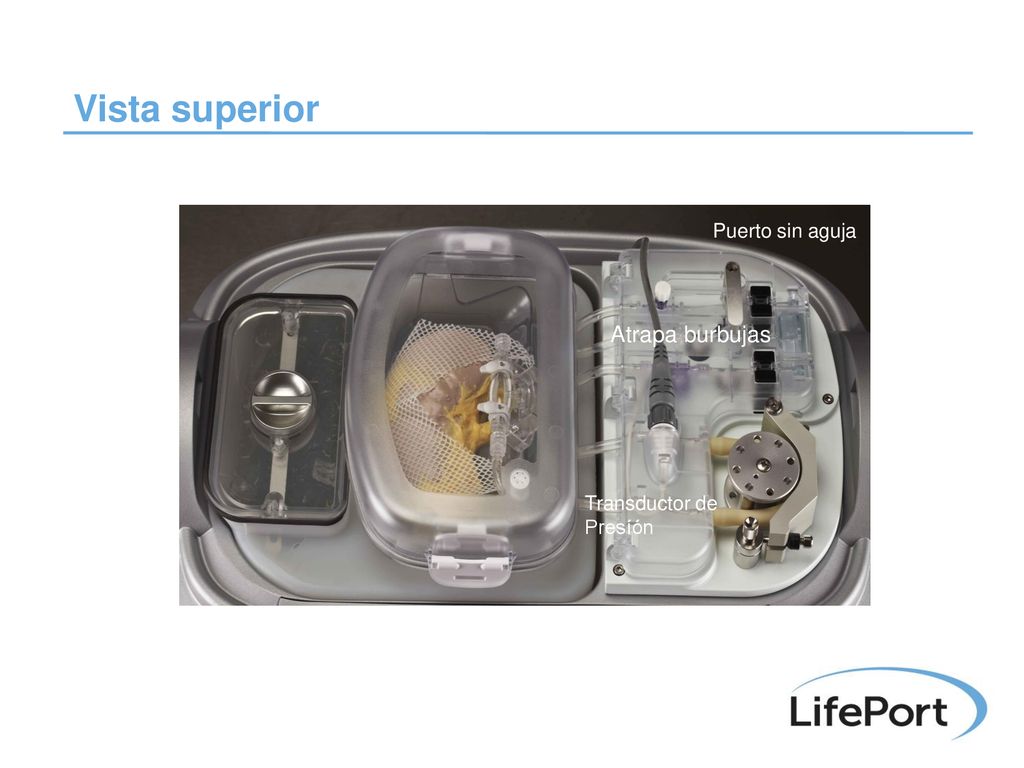

11 Vista superior Atrapa burbujas Puerto sin aguja Transductor de Presíón
protection material, dual lids to aid in sterile management, filter ease of use 1-2-3 loading mounting of kidney and renal artery kidney submerged in liquid mount slides up and down cradle can be taken to the back table needleless port disposable pressure transducer, in direct contact with liquid bubble detector

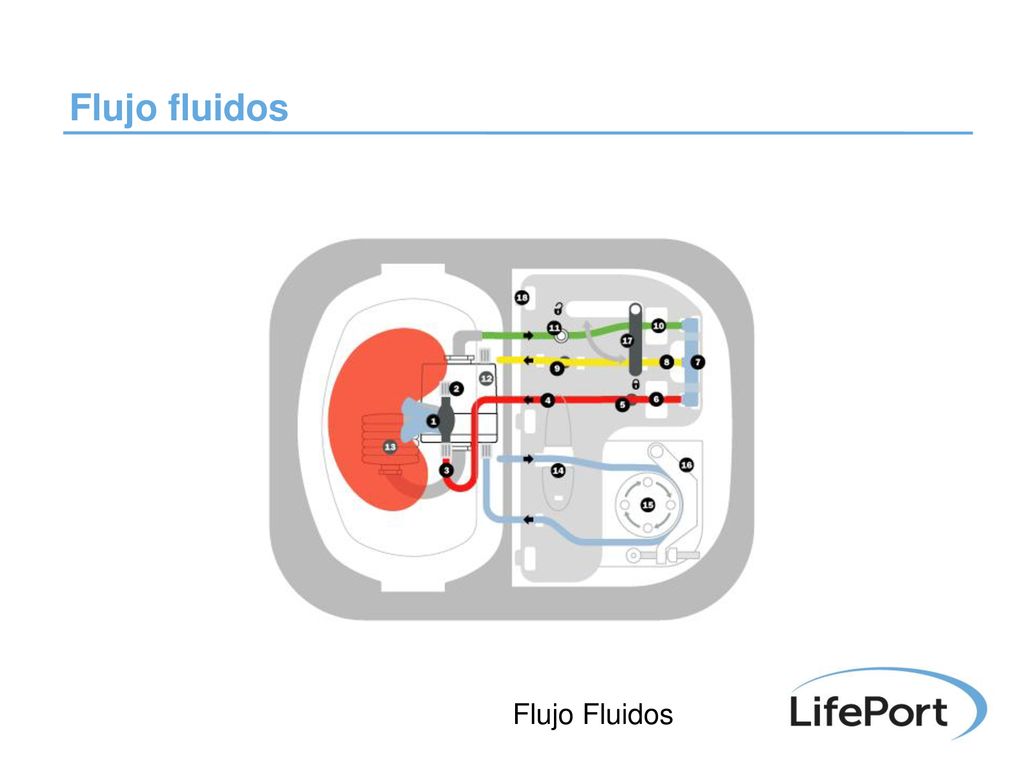

12 Flujo fluidos Flujo Fluidos
Better explain it more detailed when you show the perfusion circuit Flujo Fluidos

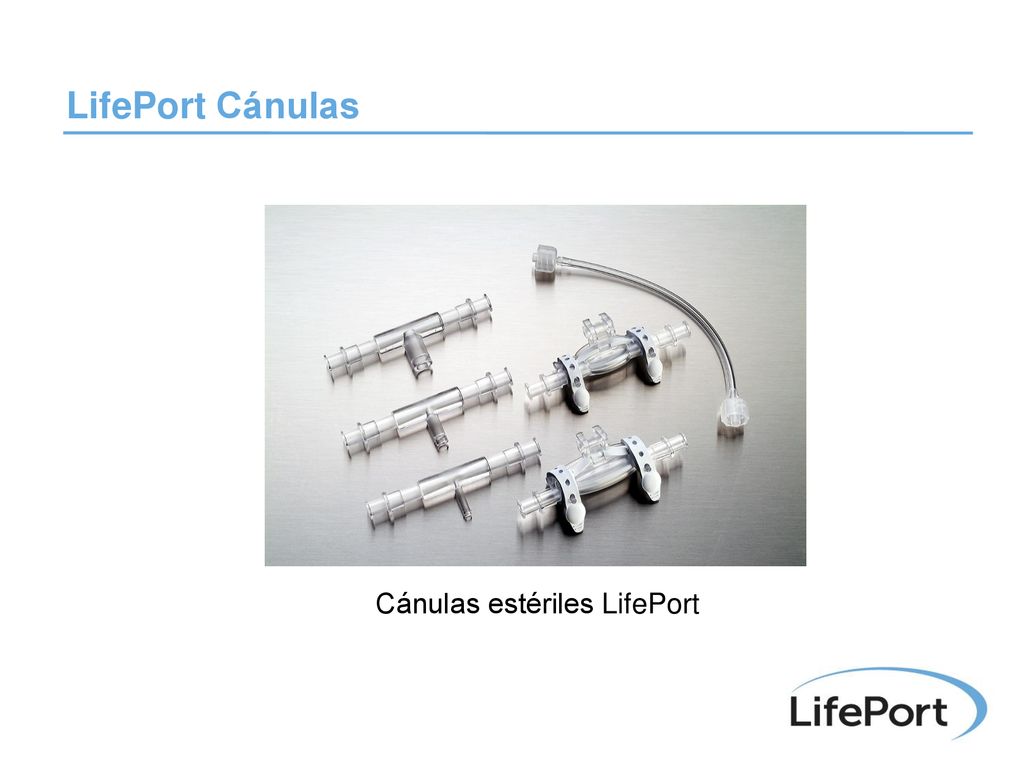

13 Cánulas estériles LifePort
LifePort Cánulas Cánulas estériles LifePort

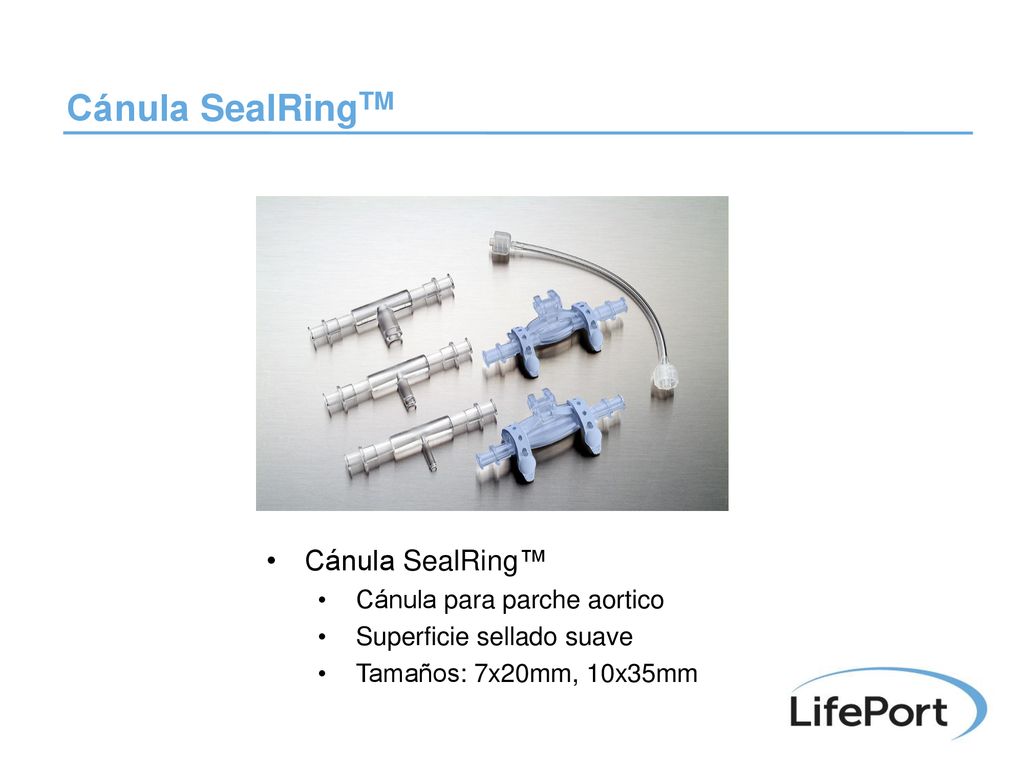

14 Cánula SealRingTM Cánula SealRing™ Cánula para parche aortico
ease of use soft sealing ring straps luer fitting vent/couple protection Cánula SealRing™ Cánula para parche aortico Superficie sellado suave Tamaños: 7x20mm, 10x35mm

15 Cánula recta Cánula Directa Sin parche Tamaños: 3mm, 5mm, 8mm diámetro
vent/couple locks to cannula mount Cánula Directa Sin parche Tamaños: 3mm, 5mm, 8mm diámetro

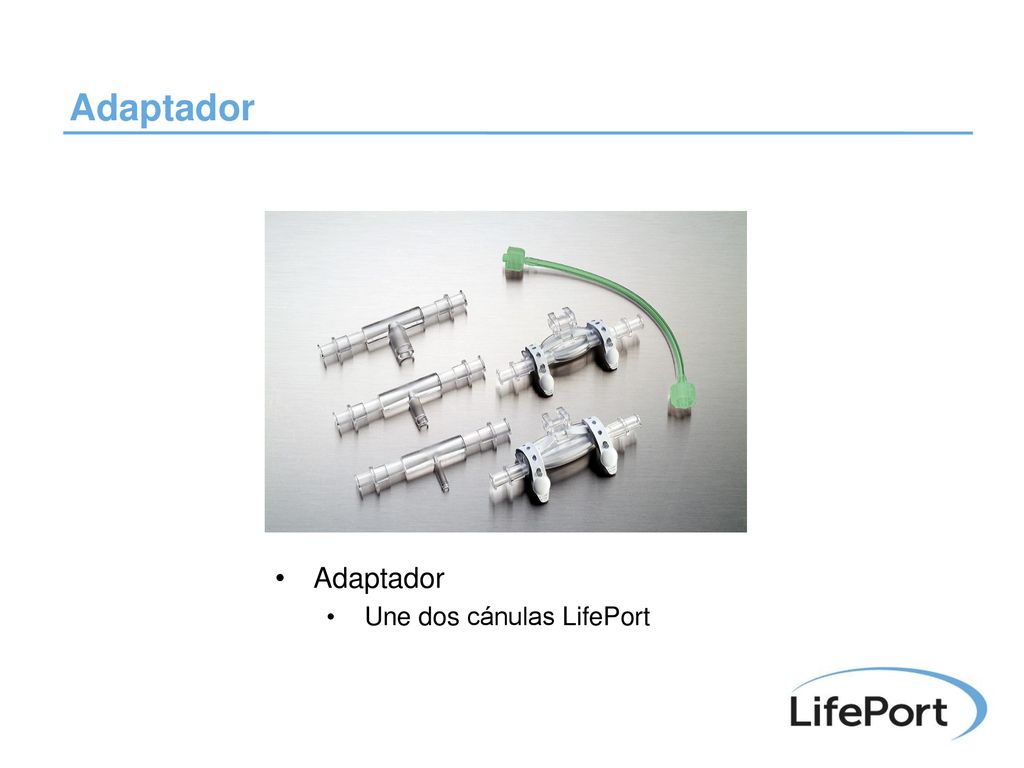

16 Adaptador Adaptador Une dos cánulas LifePort

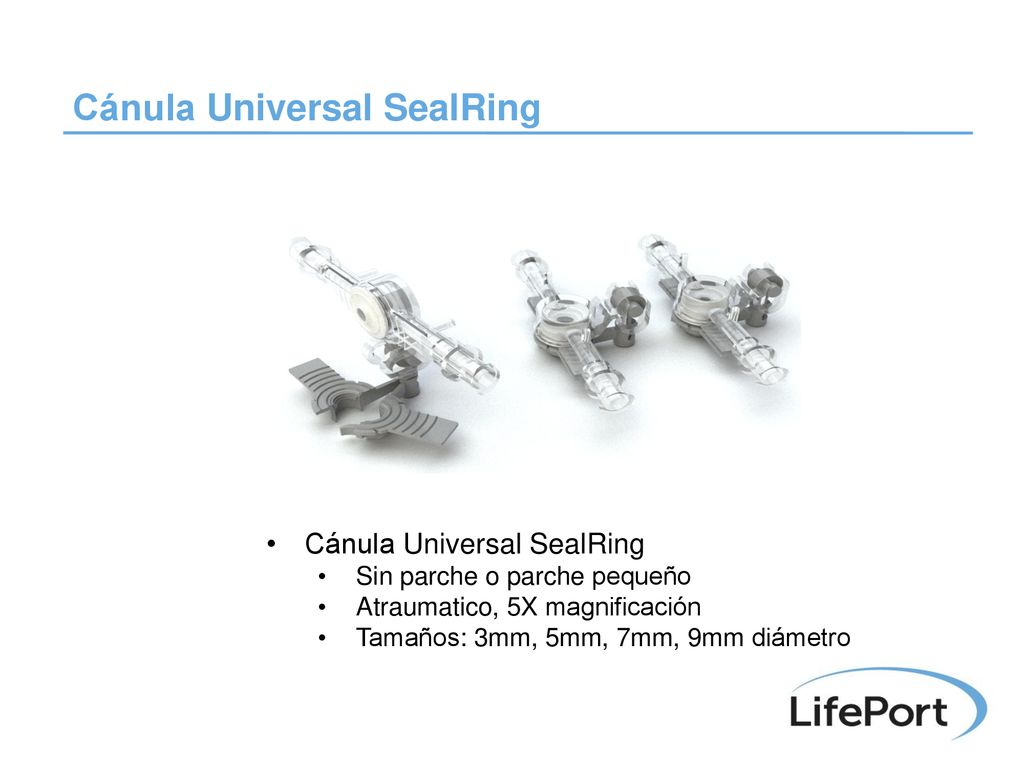

17 Cánula Universal SealRing
Sin parche o parche pequeño Atraumatico, 5X magnificación Tamaños: 3mm, 5mm, 7mm, 9mm diámetro

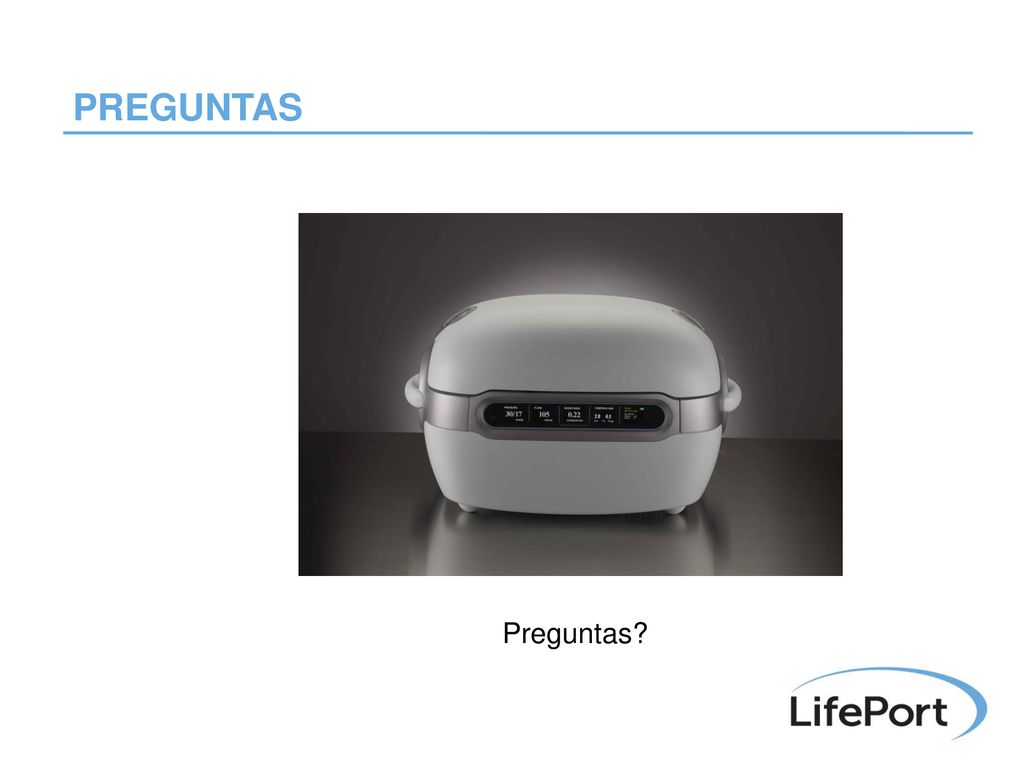

18 PREGUNTAS Preguntas?
